Собираем рабочую станцию для видеомонтажа в 2021 году (весна-лето-зима). Это продолжение цикла статей: раз, два, три, четыре, пять, шесть, семь и восемь.
Эта статья приурочена к выходу: новых продуктов (процессоров Ryzen 5000 и видеокарт RX 6000) компании AMD, выходу новых процессоров Intel (Core 11-го поколения) и новых видеокарт от NVIDIA (Ampere) и здесь будут рассмотрены различные аспекты (в том числе и изменившиеся требования к выбору комплектующих), для сборки рабочей станции для программ компании Adobe: Adobe Premiere Pro 2021, Adobe After Effects 2021, Adobe Media Encoder CC 2021, Adobe Audition CC 2021 (и ниже) и т.д.
Ряд актуальных моментов были рассмотрены в предыдущих частях цикла статей по сборке рабочих станций, поэтому в этой части они затрагиваться не будут.

...........................

LGA1200.
Вся информация об этом сокете есть в предыдущей части статьи (там рассматривались процессоры Intel Core 10-го поколения). Ниже, идёт информация, только о процессорах 11-го поколения Intel Rocket Lake-S.
!Сразу на заметку, интегрированная графика Intel пока единственная на рынке может аппаратно декодировать 10-битное H.265 (HEVC) видео с цветовой субдискретизацией 4:2:2. Но, также нужна поддержка и со стороны софта, а не только реализация в железе.
Запись 10-битного HEVC 422 видео поддерживают следующие камеры: Panasonic LUMIX BGH1, Canon EOS R5, Canon EOS R6, Canon XF705, Canon EOS C70, Sony a7S III, Sony FX3 (XAVC HS), Sony FX30 Digital Cinema Camera (XAVC HS и XAVC S-I).
*Камера a7S III пишет в формате записи XAVC HS, который использует кодирование HEVC/H.265, глубину цвета 10 бит, цветовую выборку 4:2:2 и Long GOP.
Поколения Intel Quick Sync Video связанные с HEVC форматом:
Версия 5 (Skylake):
Микроархитектура Skylake (Gen9) добавляет полную фиксированную функцию H.265/HEVC Main/ 8-битное ускорение кодирования и декодирования, гибридное и частичное HEVC Main10 / 10-битное ускорение декодирования, JPEG ускорение кодирования для разрешений до 16000х16000 пикселей, и частичное ускорение кодирования и декодирования VP9.
Версия 6 (Kaby Lake, Coffee Lake, Whiskey Lake, Comet Lake).
The Kaby Lake, Coffee Lake и Comet Lake микроархитектура (Gen9.5) добавляет полную фиксированную функцию H.265/HEVC Main 10/10-битное кодирование и ускорение декодирования и полное 8-битное и 10-битное декодирование VP9 с фиксированной функцией ускорения и 8-битное ускорение кодирования.
Версия 7 (Ice Lake):
Ice Lake (микропроцессор) Gen11 добавляет декодирование VP9 4:4:4, кодирование VP9 (до 10-бит и 4:4:4), декодирование и кодирование HEVC 4:2:2 и 4:4:4, HDR10 Tone Mapping и медиа-шейдеры с открытым исходным кодом. Также было улучшено качество аппаратного кодирования HEVC.
Версия 8 (Tiger Lake, Rocket Lake):
Tiger Lake (микропроцессор) & Rocket Lake (Gen12) добавляет VP9 аппаратное декодирование 12-бит и 12-бит 4:4:4 и аппаратное декодирование HEVC 12-бит 4:2:0, 4:2:2 и 4:4:4. Gen12 Xe также поддерживает нативное декодирование AV1, которое включает 10-битные кадры 4:2:0 16K и 10-битные 4:2:0 (8K, 4K и 2K) видео.

*В обновлении DaVinci Resolve Studio 17.1 включена поддержка кодирования и декодирования 10-битных форматов 4:2:2 и 4:4:4 в H.265/HEVC с аппаратным ускорением на поддерживаемых платформах Intel.

Процессоры: 8-ядерные Intel Core i9-11900K, Intel Core i9-11900, Intel Core i7-11700K, Intel Core i7-11700, 6-ядерные Intel Core i5-11600K, Intel Core i5-11600, Intel Core i5-11500, Intel Core i5-11400.
Процессоры без интегрированной графики (iGPU): Intel Core i9-11900KF, Intel Core i9-11900F, Intel Core i7-11700KF, Intel Core i7-11700F, Intel Core i5-11600KF, Intel Core i5-11400F.
Энергоэффектиные 35Вт модели процессоров: Intel Core i9-11900T, Intel Core i7-11700T.
Для сокета LGA1200 доступны следующие чипсеты: топовый Intel Z590 Express, Intel Q570 Express, Intel H570 Express, Intel B560 Express и Intel H510 Express (про чипсеты 400-ой серии читаем в предыдущей части статьи).
Ключевая особенность это шина DMI 3 использующая х8 линий (а не х4) у чипсетов Z590 и H570. А также чипсеты H570 и B560 теперь не поддерживают только разгон процессоров, но позволяют осуществлять разгон оперативной памяти.

Процессоры серии Intel Xeon W-1300 для рабочих станций: 8-ядерные Intel Xeon W-1390P, Intel Xeon W-1390, Intel Xeon W-1370P, Intel Xeon W-1370, 6-ядерные Intel Xeon W-1350P, Intel Xeon W-1350.
- Для использования процессоров серии Intel Xeon W-1300 понадобится материнская плата построенная на чипсете Intel W580.
- Поддержка аналогов технологии AMD Smart Access Memory: Clever Access Memory (ASRock), Resizable/Re-size BAR (ASUS, MSI, BIOSTAR, EVGA). Также рекомендуется активировать в BIOS функцию: Above 4G Decoding.
NVIDIA объявила о развертывании своей реализации функции PCI-SIG resizable base-address register (BAR) для продуктов GeForce. Эта функция позволяет вашему процессору видеть всю видеопамять вашей видеокарты как один адресуемый блок, а не через апертуры 256 МБ. Это должно улучшить некоторые виды рабочих нагрузок 3D-рендеринга, а игровые движки, оптимизированные для его использования, должны получить ощутимый прирост производительности. AMD ранее представила точно такую же функцию под своим маркетинговым названием "Smart Access Memory" со своей серией видеокарт Radeon RX 6000.
NVIDIA объявила, что поддержка изменяемых размеров будет доступна для настольных видеокарт GeForce RTX 30-серии "Ampere", ноутбуков с мобильными графическими процессорами RTX 30-серии "Ampere" и будущих продуктов. Для поддержки требуется не только совместимая видеокарта, но и материнская плата, поддерживающая эту функцию. Большинство ведущих производителей материнских плат и OEM-настольных компьютеров начали внедрять поддержку изменяемых размеров панели с помощью обновлений прошивки UEFI. Использование этой функции требует, чтобы вы запускали свою машину в собственном режиме UEFI (с отключенным CSM).
*Первая игровая видеокарта Nvidia которая поддержала функцию Resizable BAR "из коробки" это NVIDIA GeForce RTX 3060 (так же эту функцию поддерживает профессиональная видеокарта NVIDIA RTX A6000), остальные чипсеты Nvidia RTX 30-серии получат поддержку, после обновления vBIOS в конце марта 2021 года.
Также необходимо использовать следующие чипсеты: AMD 400/500 (с процессорами AMD Ryzen 5xxx), AMD 500, Intel Z490/H470/B460/H410 и Z590/H570/B560/H510 (с процессорами Intel Core 10-го и 11-го поколений).

- Новый контроллер памяти с поддержкой базовых модулей памяти DDR4-3200.
- Компания Intel утверждает, что ее грядущие настольные процессоры 11-го поколения Intel Rocket Lake-S предлагают до 11% более высокую производительность хранения данных, чем конкурирующие процессоры AMD Ryzen 5000, при использовании подключенного к процессору слота M.2 NVMe. Слайд производительности, выпущенный компанией Intel, показывает производительность SSD Samsung 980 PRO 1 TB PCI-Express 4.0 x4 M.2 NVMe на графической станции, работающей на процессоре Core i9-11900K, по сравнению с машиной, работающей на AMD Ryzen 9 5950X. PCMark 10 Quick System Drive Benchmark используется для оценки производительности хранения данных на обеих машинах. На обеих машинах отдельный диск используется в качестве загрузочного (системного) диска, а Samsung 980 PRO используется в качестве тест-драйва, свободного от какой-либо роли операционной системы.

- Новая тенденция 2021 года, это три M.2 NVMe слота с поддержкой интерфейса PCIe 4.0. Изначально такая схема была реализована на чипсете AMD B550 в материнских платах: MSI MEG B550 Unify и Unify-X. Механизм реализации следующий: первый слот M.2 (обозначенный как M2_1) подключен к процессору и поддерживает пропускную способность PCIe 4.0 x4. Второй (M2_2) и третий слот (M2_3) могут подключаться к процессору или чипсету, в зависимости от конфигурации. Четвертый слот (M2_4) от чипсета и поддерживает до PCIe 3.0 x4, так как чипсет B550 поддерживает только PCIe 3.0 линии.

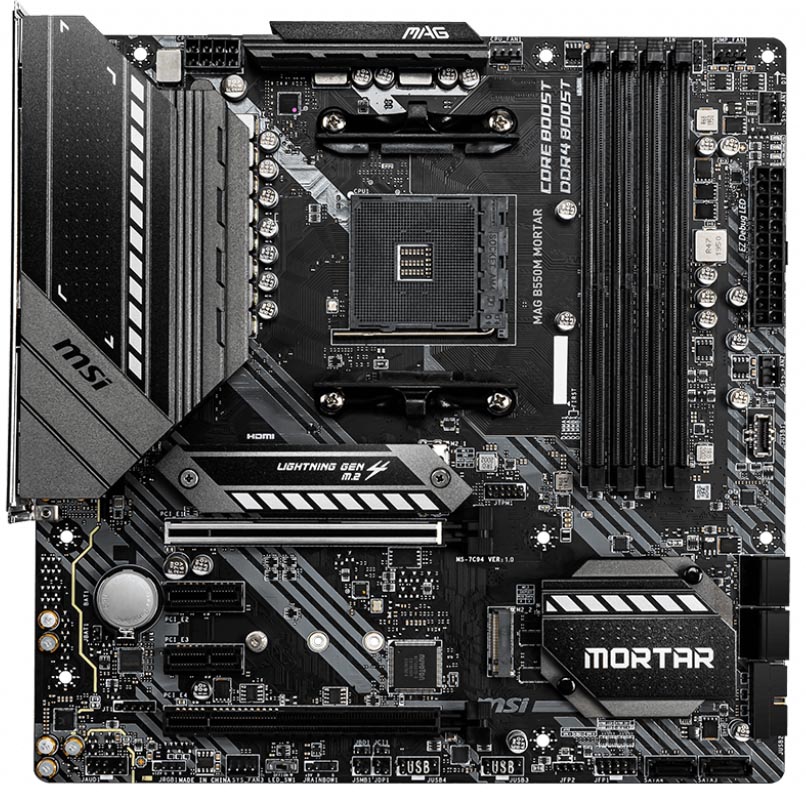

Режим процессора и режим чипсета для слотов M2_2 и M2_3. MSI предлагает два варианта пропускной способности для слотов M2_2 и M2_3: режим процессора и режим чипсета. Стоковая настройка - "режим чипсета", что означает, что они используют полосы PCIe 3.0 от чипсета B550. Вы можете переключиться в режим "CPU", чтобы подключить эти два слота к процессору и извлечь выгоду из пропускной способности PCIe 4.0 x4.
При установке M.2 накопителей в слотах M2_2 и M2_3 и использовании линий процессора, они будут работать в режиме PCIe 4.0 x4, а для видеокарты останутся x8 линий PCIe 4.0.
PCI_E1 слот должен быть настроен на "x8+x4+x4", чтобы переключиться в режим процессора. MSI BIOS автоматически выполнит эту настройку, когда будет включен режим процессора.
При режиме использования линий чипсета - M2_2, и M2_3 подключены к чипсету B550 и поддерживают только PCIe 3.0 x2. Это означает, что ваш твердотельный накопитель PCIe 4.0 будет ограничен полосой пропускания PCIe 3.0 x2.
На материнских платах построенных на чипсете Intel Z590 Express, также реализована похожая схема. Например в системной плате Gigabyte Z590 VISION G в наличие 4х разъёма M.2 (Socket 3, M key, типоразмер 2260/2280/22110). Один из них использует выделенные линии процессора (M2A_CPU), два других (M2B_CPU и M2C_CPU) забирают х8 линий PCIe 4.0 у слота для видеокарты. И последний использует PCIe 3.0 x4 линии чипсета и поддерживает также установку SATA накопителя (M2P_SB).

- Платы со встроенным Thunderbolt 4 контроллером: Gigabyte Z590 VISION D.
Помимо встроенных контроллеров на материнских платах, тайваньская компания Gigabyte выпустила карту расширения GC-MAPLE RIDGE (rev. 1.0) с подержкой двух внешних портов Thunderbolt 4 (используется контроллер Intel JHL8540). Заявлена совместимость со следующими фирменными системными платами: Z590 AORUS TACHYON, Z590 AORUS MASTER, Z590 AORUS ULTRA, Z590 AORUS PRO AX, Z590 AORUS ELITE AX, Z590 AORUS ELITE, Z590 VISION G, Z590 GAMING X, Z590M GAMING X, Z590 UD AC, Z590 UD, Z590 D, Z590M, B560 AORUS PRO AX, B560M AORUS PRO AX, B560M AORUS PRO, B560M AORUS ELITE, B560 HD3, B560M D3H.

Тайваньская компания ASUS представила карту расширения ThunderboltEX 4 с поддержкой интерфейса Thunderbolt 4/USB4.
Для установки вам понадобится материнская плата ASUS с разъёмом Thunderbolt (который обеспечивает синхронизацию и другие низкоуровневые системные команды для карты).
Карта имеет хост-интерфейс PCI-Express 3.0 x4 и может быть установлена на любой слот PCIe, x4 или больше. Также необходим 6-контактный разъём питания PCIe, так как USB 4 способен выдавать мощность до 100Вт на порт, что позволяет использовать однокабельные RAID-корпуса и мониторы.
Карта ASUS ThunderboltEX 4 выводит два порта Thunderbolt 4 в физическом формате USB Type-C, каждый из которых имеет двунаправленную полосу пропускания 40 Гбит/с. Карта обеспечивает сквозную передачу DisplayPort для каждого порта. Вы подключаете свою видеокарту к ThunderboltEX 4 с помощью прилагаемых кабелей DisplayPort to mini-DisplayPort. Карта поддерживает сквозную передачу DisplayPort 1.4, поэтому вы можете масштабировать ее до разрешения 8K на подключенных мониторах, если ваша видеокарта является игровой.
Карта расширения ThunderboltEX 4 построена на контроллере Intel JHL8540 "Maple Ridge" Thunderbolt 4.

Для работы с картой расширения ASUS ThunderboltEX 4 требуется 14-1-контактный разъём Thunderbolt, на материнских платах построенных на чипсетах 500 серии. Платы построенные Intel Z590/H570/B560 Express: ROG STRIX Z590-E GAMING WIFI, TUF GAMING H570-PRO WIFI, ROG STRIX Z590-F GAMING WIFI, TUF GAMING H570-PRO, ROG STRIX Z590-A GAMING WIFI, PRIME H570-PLUS, TUF GAMING Z590-PLUS WIFI, PRIME H570M-PLUS, TUF GAMING Z590-PLUS ROG STRIX B560-F GAMING WIFI, PRIME Z590-A, ROG STRIX B560-A GAMING WIFI, PRIME Z590-P WIFI, ROG STRIX B560-G GAMING WIFI, PRIME Z590-P, TUF GAMING B560-PLUS WIFI, PRIME Z590-V, TUF GAMING B560M-PLUS WIFI, PRIME Z590M-PLUS, TUF GAMING B560M-PLUS, PRIME B560-PLUS.
*Лучше для ASUS ThunderboltEX 4 использовать платы построенные на чипсетах Z590 и H570, так как они используют шину DMI x8, в то время как чипсет B560 использует шину DMI x4.
Платы построенные на чипсете AMD B550: ROG STRIX B550-XE GAMING WIFI, TUF GAMING B550-PRO, ROG STRIX B550-E GAMING, TUF GAMING B550-PLUS (WI-FI), ROG STRIX B550-F GAMING (WI-FI), TUF GAMING B550-PLUS, ROG STRIX B550-F GAMING, PRIME B550-PLUS, ROG STRIX B550-A GAMING, Pro B550M-C/CSM.
- Список материнских плат ASUS с чипсетами Intel 400 Series с поддержкой процессоров Intel Rocket Lake-S & PCIe 4.0 для PCIex16_1 (слот для видеокарты), после обновления BIOS-а: ROG MAXIMUS XII EXTREME, ROG MAXIMUS XII FORMULA, ROG MAXIMUS XII APEX, ROG MAXIMUS XII HERO (WI-FI), ROG STRIX Z490-E GAMING, ROG STRIX Z490-F GAMING, ROG STRIX Z490-A GAMING, ROG STRIX Z490-H GAMING, ProArt Z490-CREATOR 10G, PRIME Z490-A, ROG MAXIMUS XII EXTREME GUNDAM, TUF GAMING Z490-PLUS (WI-FI), TUF GAMING Z490-PLUS, Z490-GUNDAM (WI-FI), TUF GAMING H470-PRO (WI-FI), TUF GAMING H470-PRO, ROG STRIX H470-I GAMING.
- Intel официально подтвердила, что существующие материнские платы начального уровня H410 и среднего класса B460 не будут совместимы с процессорами Intel Rocket Lake (Intel Core 11-го поколения).

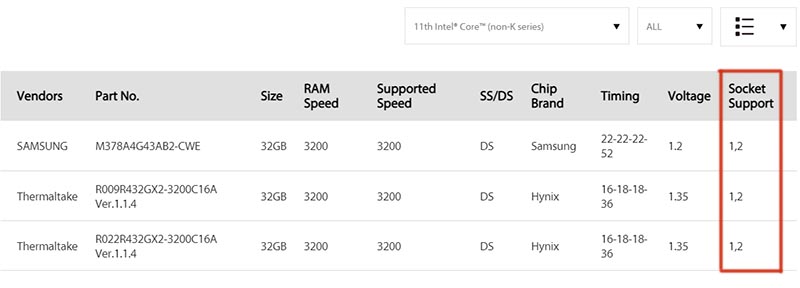

Можно ли это изменить CPU_ID (с помощью него чипсет определяет поддерживается ли процессор или нет)? В BIOS для процессоров Intel, есть ещё CMC (CPU Micro Code CPU micro code), также называемая MC microcode, эта вещь также непосредственно определяет, какой процессор может использовать ваша материнская плата.
Также есть отличия по питанию (смотрим скрин выше). Используются: Vcore, Vgt, VCCSA, VCCIO, VCCM, VCCST и VCCST_PLL. Для питания процессоров 11-го поколения изменения коснулись: VCCSA и VCCIO.

Если проблему с VCCSA можно решить с помощью BIOS, то несовместимость с VCCIO, может привести к проблемам совместимости памяти или PCIe этого высокоскоростного высокочастотного оборудования.
- Компания MSI обновила BIOS для слудующих материнских плат построенных на чипсете Intel Z490 Express: MEG Z490 GODLIKE, MEG Z490 ACE, MEG Z490 UNIFY, MEG Z490i UNIFY, MPG Z490 GAMING CARBON WIFI, MPG Z490 GAMING EDGE WIFI, MPG Z490M GAMING EDGE WIFI, MPG Z490 GAMING PLUS, MAG Z490 TOMAHAWK, Z490-A PRO. После обновления, интерфейс PCIe 4.0 будет доступен, как для видеокарты, так и для M.2 слота, использующего линии процессора Intel Core 11-го поколения.
- Поддержка энергоэффективного стандарта ATX12VO. Широкая поддержкиа нового энергоэффективного стандарта ATX12VO ожидается с выходом процессоров Intel Core 12-го поколения (Alder Lake-S). На данный момент его поддержка реализована в следующих системных платах: ASRock Z490 Phantom Gaming 4SR, ASUS Prime Z490-S (ProCool) и MSI Z590-A PRO-12VO (MS-7D10).
8+4-контактный разъем ProCool подключает 12-вольтную шину блока питания непосредственно к процессору. Благодаря использованию цельных, а не полых контактов он способен проводить ток большей силы, чем обычные.

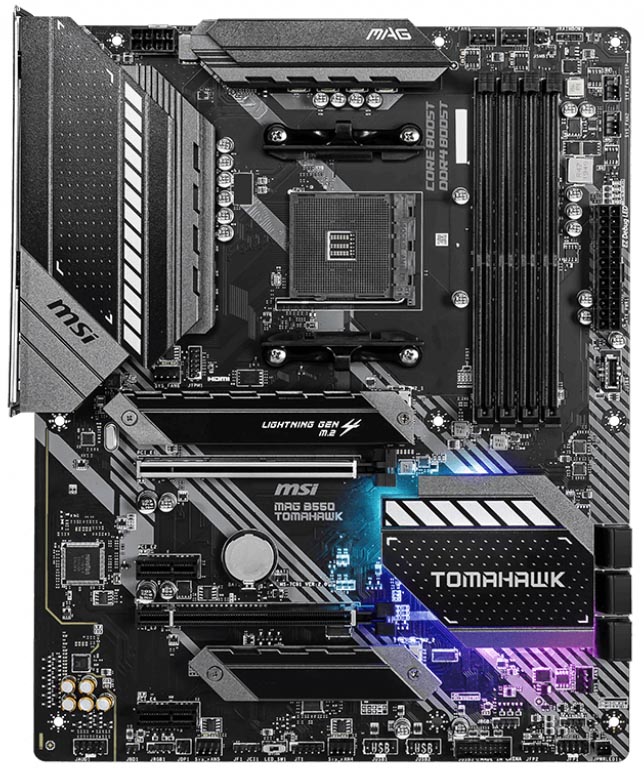

Core Boost от MSI. Технология Core Boost – это оптимизированная разводка компонентов и усовершенствованная система питания. Она позволяет с максимальной точностью регулировать напряжение питания процессора, создавая идеальные условия для его разгона.
Стандарт питания "Single Rail Power Supply Desktop Platform Form Factor ATX12VO" предназначен для повышения энергоэффективности обычных настольных источников питания. Некоторые независимые тесты показали, что он может быть настолько энергоэффективным, что снижает мощность вдвое (сама Intel указывает значение 27%), но только когда система простаивает. Стандарт ATX12VO не обеспечивает такой же прирост энергоэффективности при работе системы под большой нагрузкой. Плюс его плохо поддерживают производители системных плат (из-за усложнения разводки) и блоков питания.
Новый стандарт требует материнской платы с новым 10-контактным разъёмом питания, а также совместимого источника питания. Последний не должен иметь никаких других силовых рельсов, кроме 12В, что означает, что напряжения ниже или выше 12В должны быть непосредственно преобразованы самой материнской платой, а не источником питания. Это увеличивает сложность материнской платы, так как она сама должна преобразовывать напряжение 12В в 3,3В и 5В, для USB и SATA портов.

...........................

AM4.
Вся информация об процессорах AMD Ryzen 3000/4000 построенных на архитектуре Zen 2 есть в предыдущей части статьи.
В данном разделе будет добавлена только информация о новых процессорах AMD Ryzen 5000 (Vermeer) построенных на архитектуре Zen 3. На первом этапе (ноябрь 2020 года) были представлены следующие модели процессоров: 6-ядерный AMD Ryzen 5 5600X (3.7ГГц, Boost частота 4.6ГГц, 35МБ кэша L2+L3, 65Вт), 8-ядерный AMD Ryzen 7 5800 (3.4ГГц, Boost частота 4.6ГГц, 36МБ кэша L2+L3, 65Вт), 8-ядерный AMD Ryzen 7 5800X (3.8ГГц, Boost частота 4.7ГГц, 36МБ кэша L2+L3, 105Вт), 12-ядерный AMD Ryzen 9 5900 (3.0ГГц, Boost частота 4.7ГГц, 70МБ кэша L2+L3, 65Вт), 12-ядерный AMD Ryzen 9 5900X (3.7ГГц, Boost частота 4.8ГГц, 70МБ кэша L2+L3, 105Вт), 16-ядерный AMD Ryzen 9 5950X (3.4ГГц, Boost частота 4.9ГГц, 72МБ кэша L2+L3, 105Вт).

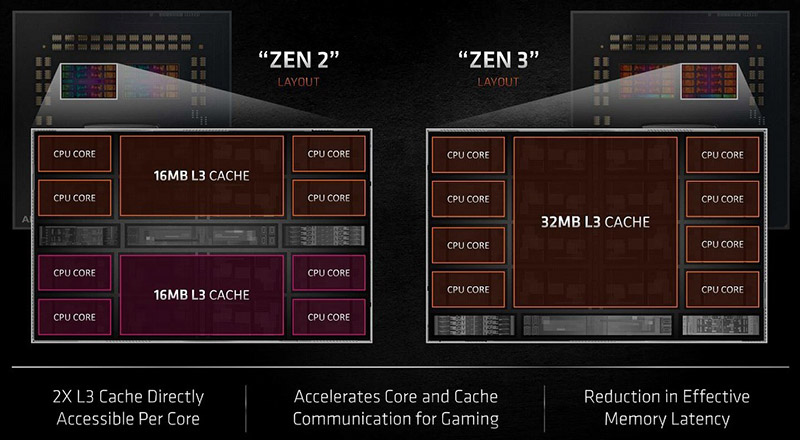

Все изменения если коротко, это: 7+ нм техпроцесс, увеличена IPC производительность, кэш память третьего уровня (L3) теперь общий для CCX - 32Мбайта.

12нм (GlobalFoundries) кристалл логики ввода-вывода, аналогичен серии AMD Ryzen 3000 (Matisse).

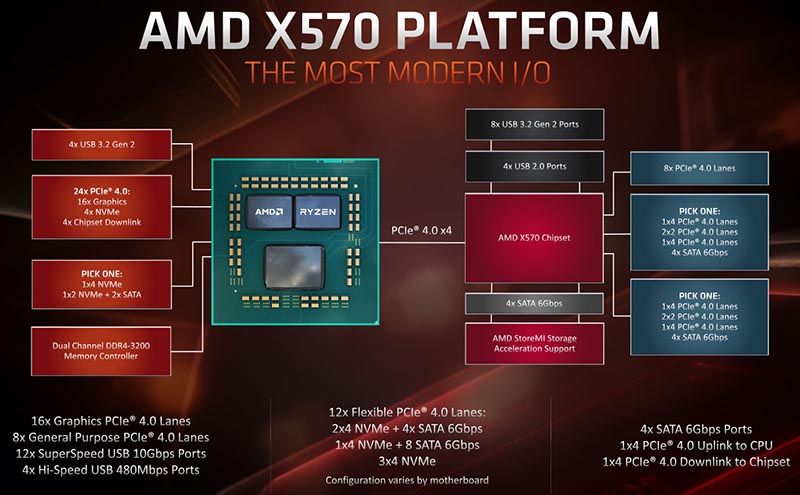

На начальном этапе, заявлена поддержка работы только с чипсетами: AMD X570, AMD B550 и AMD A520 (после обновления BIOS). Они ранее также были подробно рассмотрены, не будем на них останавливаться.
Частота рекомендуемой памяти для разгона выросла до DDR4-4000, которая работает в связке с тактовыми генераторами, они установлены в соотношении 1:1:1.
- Infinity Fabric Clock (FCLK): определяет насколько быстро ядра CPU могут обмениваться данными между чиплетами процессора и контроллерами SOC (PCIe, SATA, USB).
- Memory Controller Clock (UCLK): отвечает за то, насколько быстро контроллер памяти может передавать команды из оперативной памяти.
- Memory Clock (MCLK): отвечает за частоту оперативной памяти.
Если память соответствует стандарту DDR4-3600 (которая рекомендуется для архитектуры Zen2, а для разгона рекомендовалась DDR4-3800), то частоты FCLK, UCLK и MCLK будут установлены на отметке 1800 МГц.
Официальные результаты тестирования компании AMD показали, что при работе в программе Adobe Premiere Pro 2020 (v14.3.1), 16-ядерный флагман AMD Ryzen 9 5950X, быстрее 16-ядерного флагмана предыдущего поколения AMD Ryzen 9 3950X всего на 5%.

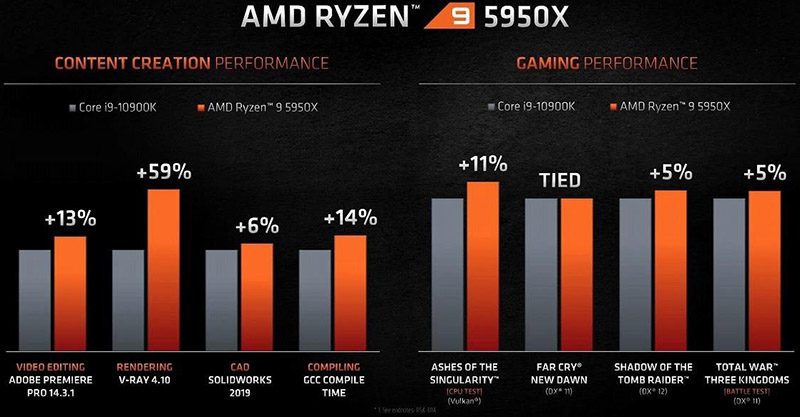

Также компания AMD сравнила производительность, своего топового процессора AMD Ryzen 9 5950X с текущим топовым настольным процессором конкурента: Intel Core i9-10900K. Разница в производительности, при тестировании в версии программы видеомонтажа Adobe Premiere Pro 2020 (v14.3.1) составила 13%.

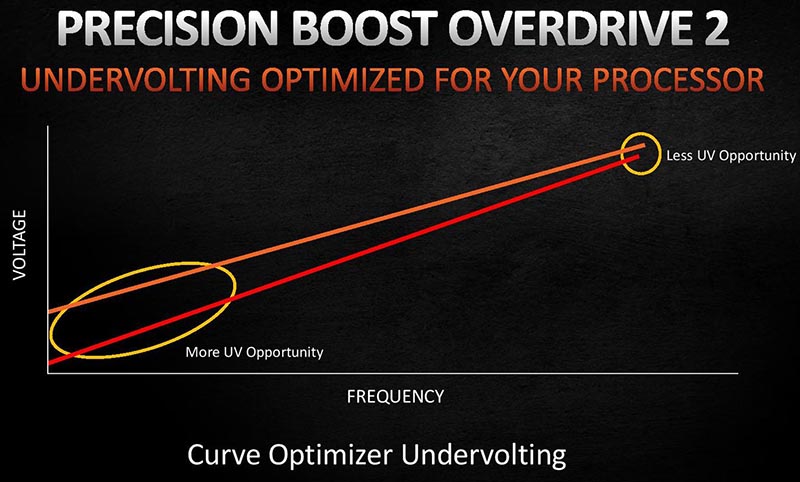

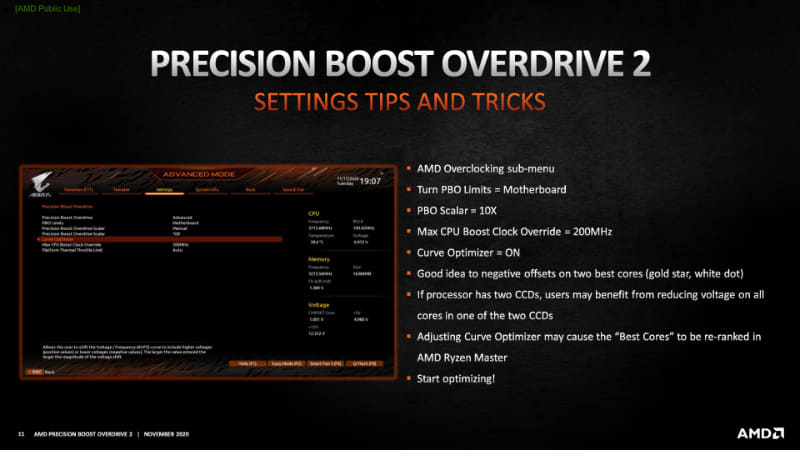

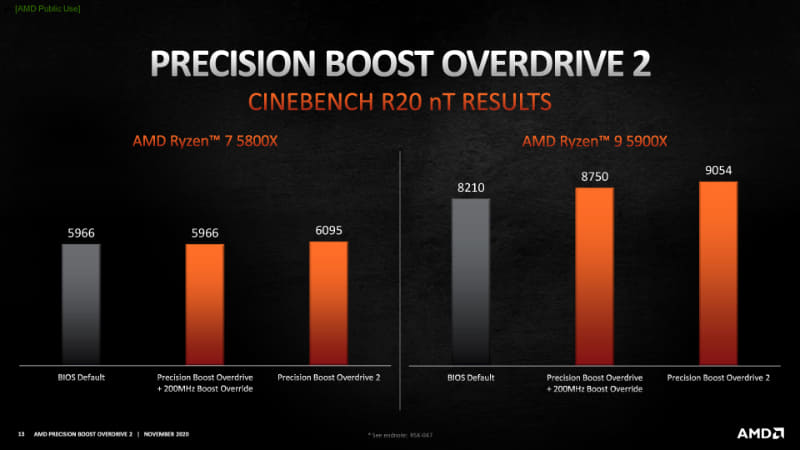

В AGESA 1.1.8.0 добавлена поддержка технологии "Precision Boost Overdrive 2" (PBO2) и функцию Curve Optimizer. Они обеспечивают более тонкий разгон и андервольтинг.

*В случае возникновения неполадок с USB-портами на процессорах AMD серий Ryzen 5000 и 3000 в дуэте с материнскими платами на базе чипсетов 400-й и 500-й серий необходимо убедиться, что BIOS материнской платы, Windows 10 и драйверы чипсета обновлены до последней версии и используются заводские или оптимальные настройки, и если после всех проделанных манипуляций проблема сохранится, то можно воспользоваться следующими советами: установить режим PCIe из положения «Gen 4/Auto» в позицию «Gen 3» и деактивировать Global C-State в настройках BIOS.
*Актуальные (от 6 ядер и выше) APU процессоры AMD Ryzen 5000G Cezanne (Zen 3): AMD Ryzen 7 5700G (65Вт), AMD Ryzen 7 5700GE (35Вт), AMD Ryzen 5 5600G (65Вт), AMD Ryzen 5 5600GE (35Вт).

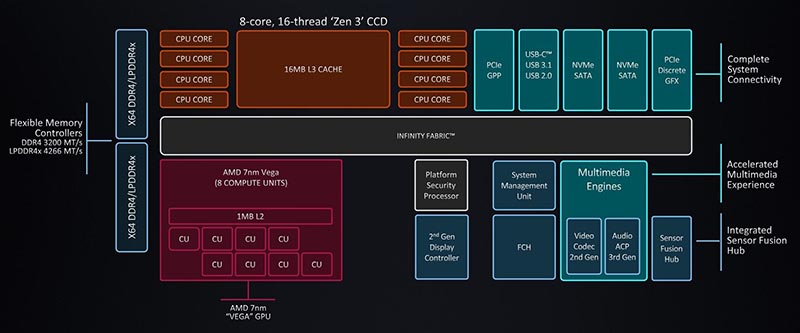

Особенности данных гибридных процессоров: монолитная (один CCX, Core Complex) конструкция кремния Cezanne имеет некоторые неотъемлемые преимущества, такие как меньшие задержки, поскольку ядра процессора, интерфейс памяти и PCIe расположены на одной матрице.
У данных APU - L3 кэш уполовинен (16Мбайт) и поддерживается 24 линии PCIe 3.0 (но количество линий для видеокарты увеличилось с х8 до х16, плюс х4 линии для M.2 и х4 линии для связи с чипсетом).
10.7 миллиардов транзисторов и площадь 180 мм2.
Оба процессора поставляются с разблокированными множителями, они отличаются не только процессорными ядрами: 8 и 6 с поддержкой SMT, но и мощностью iGPU, у AMD Ryzen 7 5700G это Vega 8 (Vega а не RDNA) с 512 (8CU) потоковыми процессорами, а у AMD Ryzen 5 5600G это Vega 7 с 448 (7CU) потоковыми процессорами.

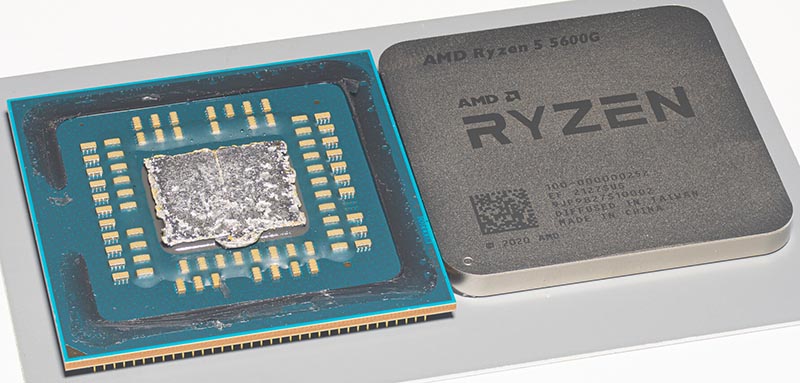

Под крышкой теплораспределителя (IHS) находится припой:

*Компания ASRock выпустила обновление BIOS для своих материнских плат с поддержкой настольных процессоров AMD Ryzen 5000 G-серии с графикой Radeon и настольных процессоров AMD Ryzen 5000 Series с технологиями PRO.
А теперь материнские платы ASRock X570, B550, B450 и A520, а также X300TM-ITX, способны поддерживать оба процессора, после обновления BIOS до последней версии.
Список системных плат на чипсете X570: X570 AQUA, X570 Creator, X570 Taichi Razer Edition, X570 Taichi, X570 Phantom Gaming X, X570 PG Velocita, X570 Steel Legend, X570 Steel Legend WiFi ax, X570S PG Riptide, X570 Extreme4, X570 Extreme4 WiFi ax, X570 Pro4, X570 Phantom Gaming 4, X570 Phantom Gaming 4 WiFi ax, X570 Phantom Gaming 4S, X570 Phantom Gaming-ITX/TB3, и X570M Pro4.
Список системных плат на чипсете B550: B550 Taichi Razer Edition, B550 Taichi, B550 PG Velocita, B550 Extreme4, B550 Steel Legend, B550 Pro4, B550 Phantom Gaming 4, B550 Phantom Gaming 4/ac, B550 Phantom Gaming-ITX/ax, B550M Steel Legend, B550M Pro4, B550M/ac, B550M Phantom Gaming 4, B550M-ITX/ac и B550M-HDV.
Список системных плат на чипсете A520: A520M Pro4, A520M Phantom Gaming 4, A520M-HDV, A520M-HVS, A520M/ac, A520M-HDVP, A520M-HDVP/DASH и A520M-ITX/ac.
Список системных плат на чипсете B450: Fatal1ty B450 Gaming K4, B450 Steel Legend, B450 Pro4, B450 Pro4 R2.0, B450M Steel Legend, B450M Pro4, B450M Pro4 R2.0, B450M-F Pro4, B450M-F Pro4 R2.0, B450M/ac, B450M/ac R2.0, B450M-HDV R4.0 и Fatal1ty B450 Gaming-ITX/ac.

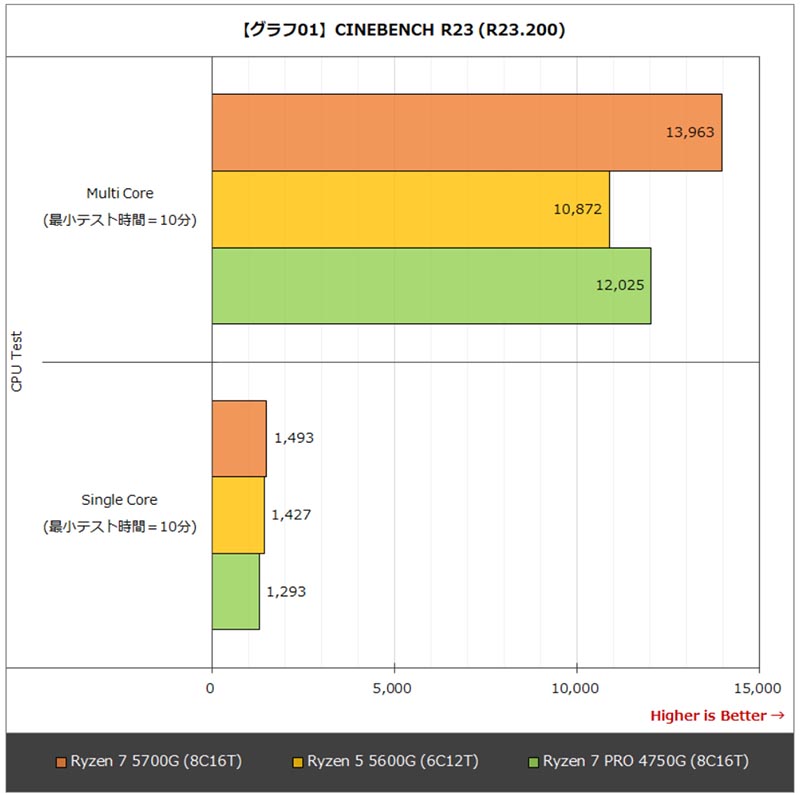

*Сравнение новых APU с топом Renoir - Ryzen 7 PRO 4750G, в бенчах: Cinebench R23 и HandBrake v1.4.0. Тестировали на плате MSI MAG B550M MORTAR. Одинаковые значения: PPT=88W, TDC=65A, EDC=95A.

ASRock X570 Taichi, DDR4-3800 CL16, Infinity Fabric @ 1900 MHz 1:1.

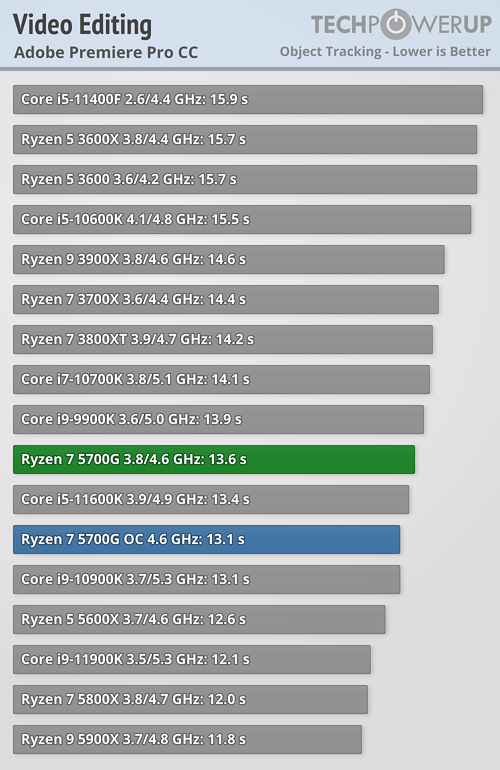

Adobe Premiere Pro CC 2021: для нашего тестирования мы используем штатную функцию "отслеживание объектов" ("object tracking"), которая автоматически сканирует видео, чтобы следить за конкретным человеком или объектом - эта задача действительно использует больше, чем одно ядро, но не полностью масштабируется (!).

Adobe After Effects CC 2021: в нашей тестовой сцене мы "автоматически" удаляем объекты с переднего плана с помощью предопределенных алгоритмов фильтрации.

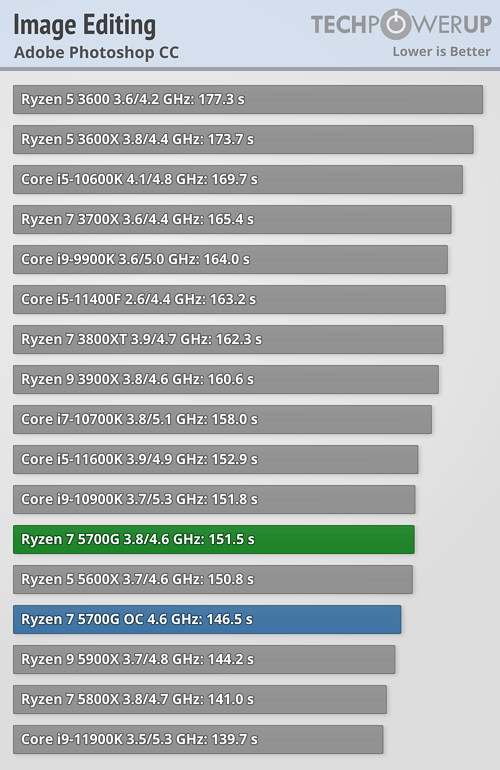

Adobe Photoshop CC 2021: мы запускаем последнюю версию Photoshop CC с помощью набора типичных задач редактирования, таких как изменение размера изображения, различные размытия, резкость, настройка цвета и освещения, а также экспорт изображений. Мы также применяем более сложные действия, такие как заполнение с учетом содержимого (content-aware fill), коррекция объектива (lens correction), интеллектуальная резкость (smart sharpen), выбор объекта (select subject) и сдвиг наклона (tilt shift).

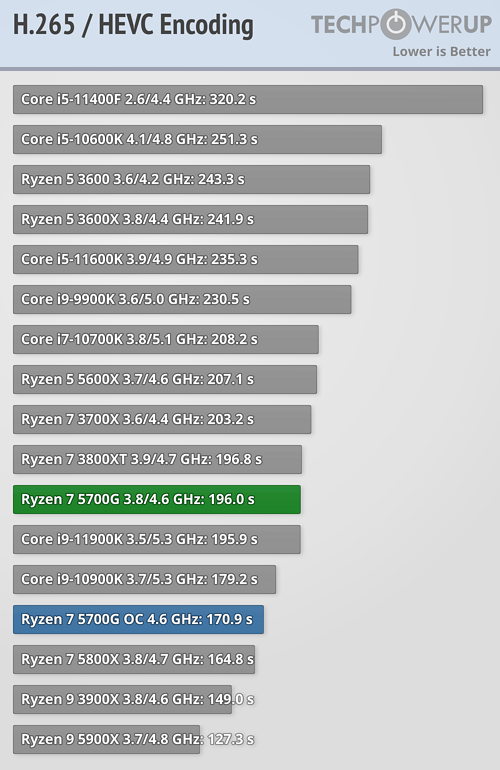

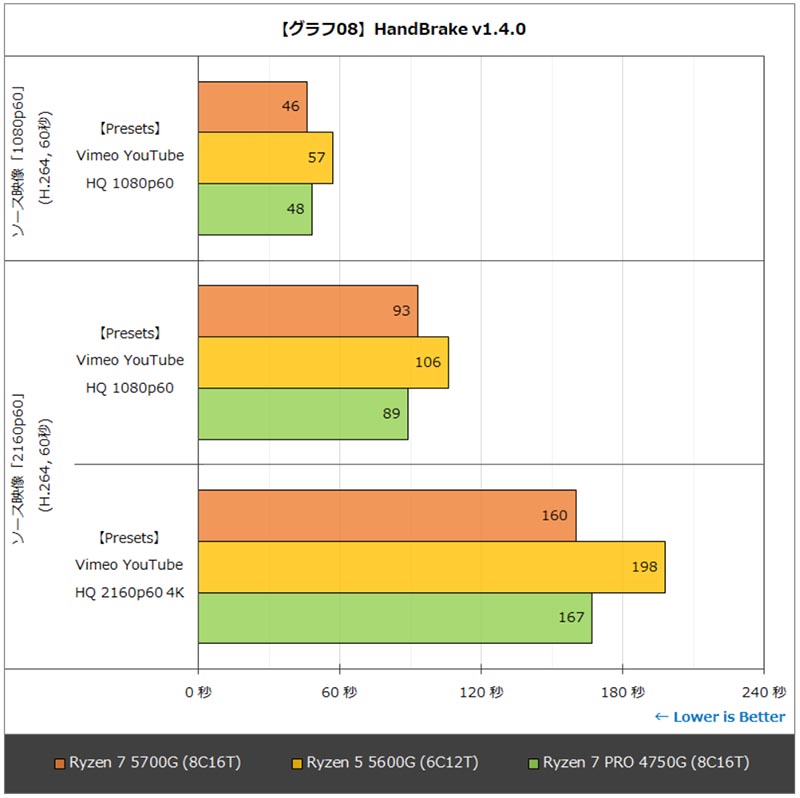

Очень хорошо себя процессоры показывают в софтовых молотилках, таких как x265 (4K, 8-bit, slow, crf 20). Но, ни в одном из десятков обзоров не протестировали скорость и качество аппаратного декодирования и кодирования.

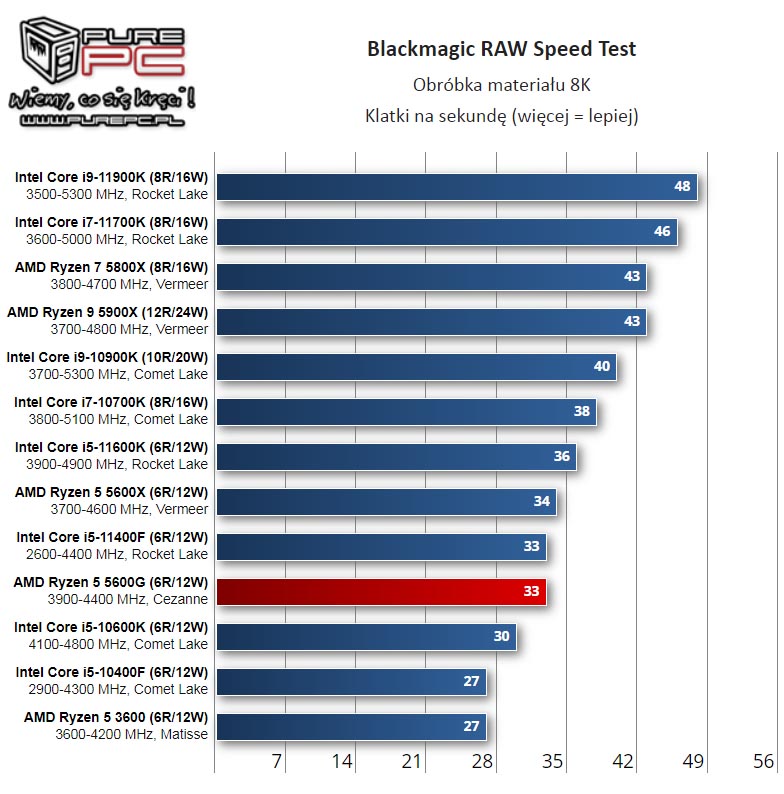

Тогда как результаты в BlackMagic RAW Speed Test не впечатляют:

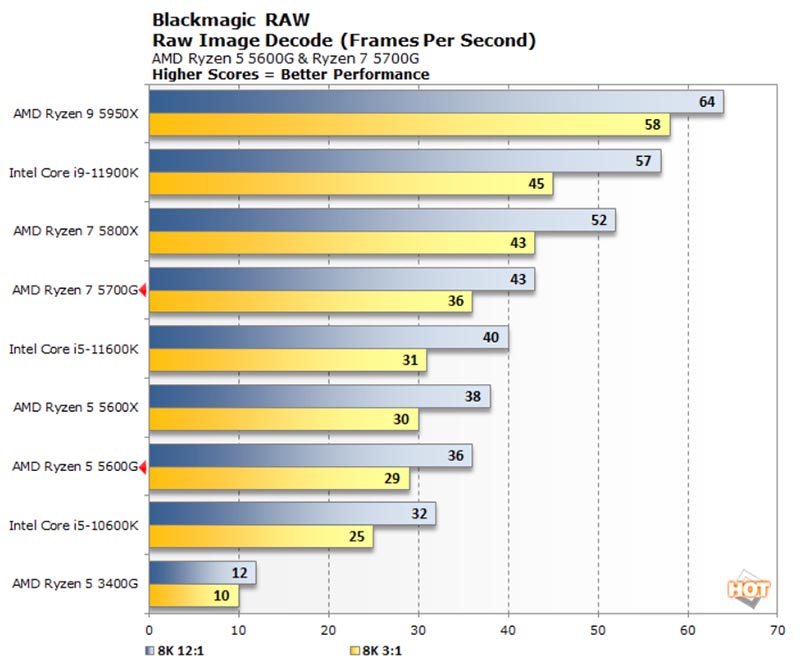

Тот же бенч, декодирование Blackmagic RAW процессорами Ryzen 7 5700G и Ryzen 5 5600G:

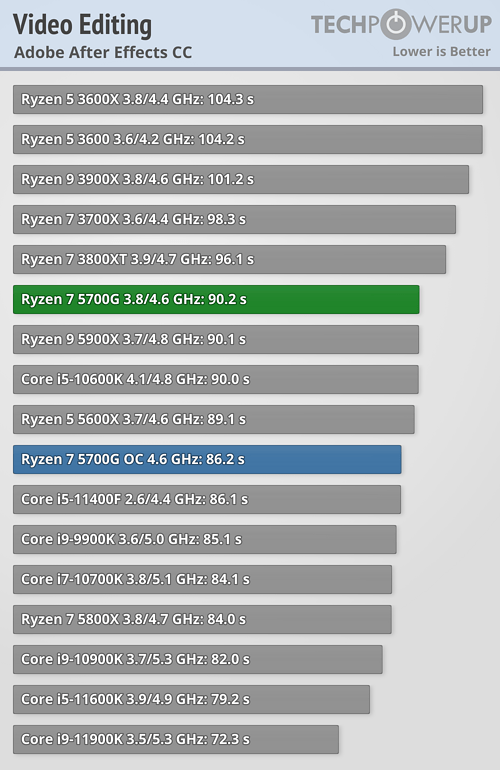

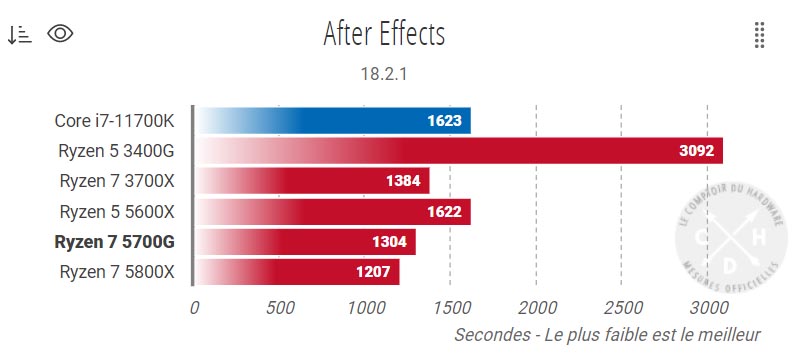

Непонятно, что конкретно тестили в After Effects, но тут AMD на голову выше Intel. Что в реальности не соответствует действительности, кроме узкоспециализированных задач (из-за размера L3 кэша), типа: трекинга. Но, тогда AMD Ryzen 5 5600X с 32МБ кэшем, не проиграл бы разгромно AMD Ryzen 7 5700G с 16МБ кэшем.

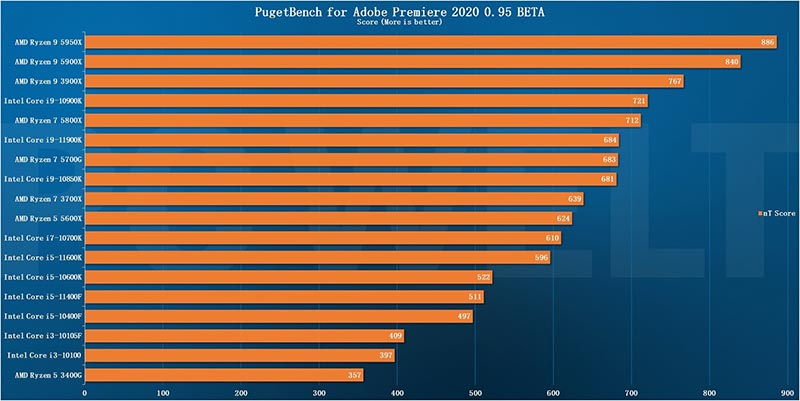

Ну и в копилку в бенче PugetBench для Adobe Premiere 2020, APU - Ryzen 7 5700G очень хорошо показал себя (про качество PugetBench не будем повторяться, многократно об этом писалось), наравне с i9-11900K.

Тесты процессоров AMD Ryzen и Intel от Puget System:
Тест AMD Ryzen 5000 в Adobe Premiere Pro 2021 (v14.5).
Тест AMD Ryzen 5000 в Adobe After Effects CC 2021 (v17.5).
AMD Ryzen 9 5950X против AMD Ryzen Threadripper PRO 3000 в Premiere Pro.
AMD Ryzen 9 5950X против AMD Ryzen Threadripper PRO 3000 в After Effects.
Intel Xeon W-3300 против AMD Threadripper PRO 3000 в Adobe Premiere Pro CC 2021.
Intel Xeon W-3300 против AMD Threadripper PRO 3000 в Adobe After Effects CC 2021.
Intel Xeon W-3300 против AMD Threadripper PRO 3000 в Adobe Photoshop CC 2021.
Intel Core 11-го поколения и Adobe Premiere Pro 2021 (v15.0).
Intel Core 11-го поколения и Adobe After Effects 2021 (v18.0).

...........................

Видеокарты. Роль дикретных видеокарт, в программе видеомонтажа Adobe Premiere Pro CC 2021 ещё больше увеличилась, помимо GPU ускорения эффектов, она также стала использоваться для кодирования и декодирования. Конечно ещё далеко до уровня использования видеокарт программой DaVinci Resolve Studio, где также весь интерфейс (UI) повешен на GPU, но прогресс уже на лицо.
NVIDIA. Компания NVIDIA выпустила новые топовые видеокарты построенные на архитектуре Ampere. Это следующие чипсеты: NVIDIA GeForce RTX 3070, NVIDIA GeForce RTX 3080 и NVIDIA GeForce RTX 3090.
А также видеокарты среднего ценового диапазона: NVIDIA GeForce RTX 3060 и NVIDIA GeForce RTX 3060 Ti.
Ключевые особенности архитектуры: удвоение количества CUDA процессоров (FP32), удвоение производительности с одинарной точностью (FP32), поддержка технологии RTX IO, интерфейс PCIe 4.0 x16.

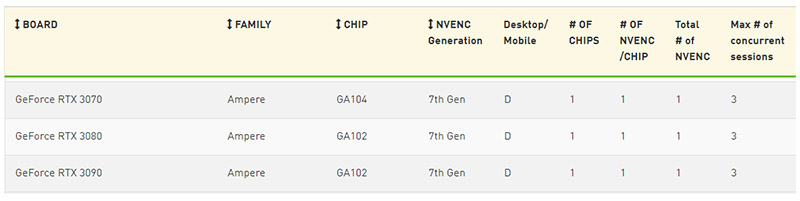

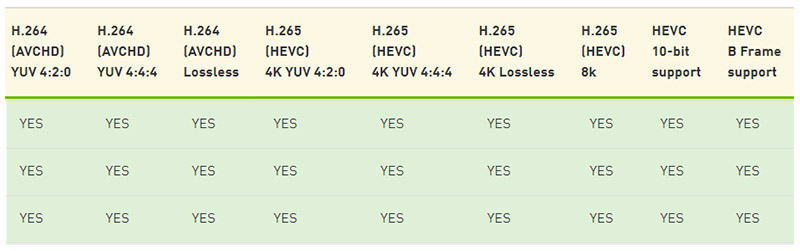

Аппаратный кодер NVIDIA NVENC 7.0 (Gen7) как в Turing, без улучшений и изменений:

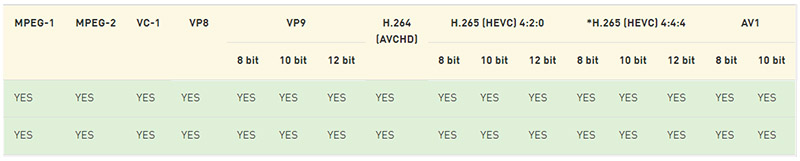

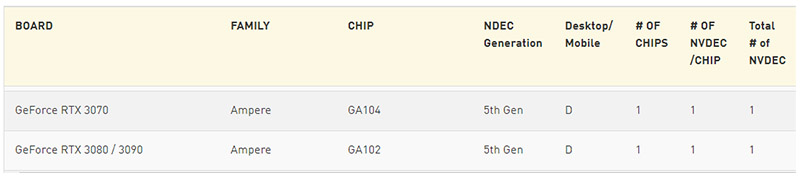

NVIDIA Ampere получила новую версию NVIDIA NVDEC 5.0 (Gen5): в которой добавлена поддержка декодирования AV1 видео. Но, нет поддержки аппаратного декодирования HEVC видео с цветовой выборкой 4:2:2 (которая есть в Intel Xe, iGPU Gen11, Gen12, Gen12.1).

В предыдущей части цикла статей о выборе комплектующих для рабочей станции, максимальная видеокарта которая была рекомендована, это NVIDIA GeForce RTX 2060 SUPER. Так как младшие чипсеты NVIDIA Ampere ещё не вышли, то рекомендованные чипсеты остались без изменений:
NVIDIA GeForce RTX 3060 Ti: 16.2Тфлопс и 448ГБ/с.
NVIDIA GeForce RTX 2060 SUPER: 7.5Тфлопс и 448ГБ/с.
NVIDIA GeForce RTX 3060: 13Тфлопс и 360ГБ/с.
NVIDIA GeForce GTX 1660 SUPER: 5Тфлопс и 336ГБ/с.
NVIDIA GeForce GTX 1650 SUPER: 4.4Тфлопс и 192ГБ/с.
NVIDIA GeForce GTX 1650 GDDR6: 3Тфлопс и 192ГБ/с.
Даже если текущие настольные центральные процессоры (CPU) не могут раскрыть потенциал топовых видеокарт NVIDIA Ampere, всегда есть тяжелые GPU задачи, где его (потенциал) можно увидеть.
NVIDIA GeForce RTX 3090: 35.7Тфлопс и 936ГБ/с.
NVIDIA GeForce RTX 3080 Ti: 34Тфлопс и 912ГБ/с.
NVIDIA GeForce RTX 3080: 29.7Тфлопс и 760ГБ/с.
NVIDIA GeForce RTX 3070 Ti: 21.7Тфлопс и 608ГБ/с.
NVIDIA GeForce RTX 3070: 20.4Тфлопс и 448ГБ/с.
Одной из таких задач является шумоподавление, скорость которого можно проверить с помощью бенчмарка NeatBench. Компания NeatVideo в своём блоге, сравнила скорость работы прежнего флагмана NVIDIA GeForce RTX 2080 Ti с 4352 CUDA процессорами и новый чипсет NVIDIA GeForce RTX 3080 с вдвое большим количеством потоковых процессоров: 8704.
Как ранее неоднократно писалось о выборе видеократе, что чистая производительность (как и количество потоковых процессоров), коненчо важна, но это один из факторов. И NeatVideo об этом же и написала: "во многих случаях фактическая производительность графического процессора не зависит только от количества ядер, также важна и пропускнойая способность внутренней памяти (ПСП), поскольку ядра могут ожидать передачи данных из памяти GPU в регистры или записываться из регистров в память GPU. Следовательно пропускная способность внутренней памяти оказывает большое влияние на скорость вычислений, поскольку данные становятся доступными для вычислительных ядер GPU раньше. Это также позволяет быстрее записывать результаты. По этой причине мы действительно приветствовали более высокую пропускную способность внутренней памяти новых графических процессоров".
NVIDIA GeForce RTX 3080 имеет пропускную способность памяти: 760ГБ/с, а NVIDIA GeForce RTX 2080 Ti: 616ГБ/с. Наши прямые тесты действительно демонстрируют улучшение внутренней скорости передачи RTX 3080 на 24% по сравнению с RTX 2080 Ti: фактически наблюдаемые скорости на тестовых компьютерах составили 649ГБ/с и 521ГБ/с соответственно.

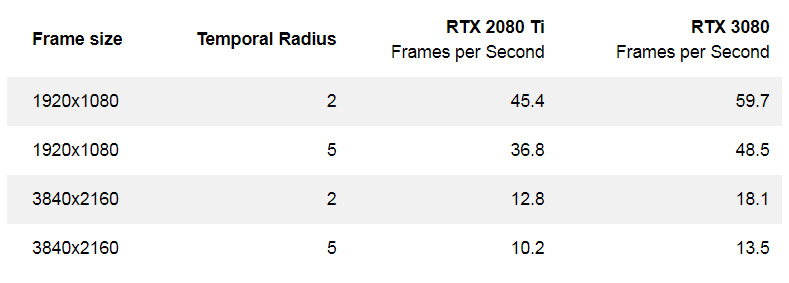

В версии плагина Neat Video 5.3, RTX 3080 была быстрее RTX 2080 Ti на 31% в FullHD (с 59,7 кадрами в секунду, fps) и на 41% в 4K (с 18,1 кадрами в секунду, fps).

Тестирование видеокарт NVIDIA Ampere, в Adobe Premiere Pro CC 2021: NVIDIA GeForce RTX 3060 и NVIDIA GeForce RTX 3080 Ti, NVIDIA GeForce RTX 3060 Ti, NVIDIA GeForce RTX 3070, NVIDIA GeForce RTX 3080 и NVIDIA GeForce RTX 3090.
В Adobe Photoshop CC 2021: NVIDIA GeForce RTX 3070, RTX 3080 и RTX 3090.
Тестирование видеокарт NVIDIA Ampere в Adobe After Effects CC 2021.
В DaVinci Resolve Studio 17: NVIDIA GeForce RTX 3080 и 3090.
Видеокарты серии RTX обеспечивают и другой функционал: аудиоплагин шумодав Xaymar VoiceFX VST для Adobe Premiere Pro и Adobe Audition.

Список фильтров использующих искусственный интеллект в программах Adobe:
- Нейронные фильтры на базе искусственного интеллекта в Adobe Photoshop. Нейронные фильтры - это новый набор функций для художников, чтобы попробовать инструменты с искусственным интеллектом, которые позволяют им исследовать творческие идеи и делать удивительные, сложные настройки изображений всего за несколько секунд. Выполненные вручную, эти корректировки заняли бы у художников часы утомительной работы. Искусственный интеллект позволяет художникам вносить эти изменения практически мгновенно.
С помощью интеллектуальных портретных нейронных фильтров художники могут легко экспериментировать с такими характеристиками лица, как направление взгляда и углы освещения, просто перетаскивая ползунок.
Хотя эти фильтры ИИ невероятно мощны, опытные художники по-прежнему сохраняют гибкость и полный контроль редактирования, удаляя многочасовые утомительные настройки и экономя драгоценное время.
Это только начало, поскольку NVIDIA и Adobe будут продолжать сотрудничать над захватывающими новыми нейронными фильтрами на базе искусственного интеллекта.
- Новые AI-ускоряемые функции Auto Reframe и Scene Detection в Adobe Premiere Pro CC 2021.
- Adobe After Effects CC 2021, отраслевой стандарт для графики движения и визуальных эффектов, становится еще лучше для владельцев графических процессоров с помощью Adobe Sensei, включающей новую функцию RotoBrush 2, позволяющую художникам применять удивительные эффекты зеленого экрана на лету.
Представьте себе, что с помощью нескольких нажатий клавиш или свайпа мыши вы можете быстро отделить объект от остальной части видео-среды, а затем естественным образом смешать движущуюся графику, такую как движущиеся 3D-объекты или текучий текст спереди и сзади движущегося объекта, расширяя возможности редактора за счет экономии часов потраченного времени на ручное редактирование.

...........................

AMD. Видеокарты AMD не рекомендуются к покупке (из-за очень плохого соотношения цена/производительность), RX 5000 это была вообще провальная серия (это было разобрано в предыдущих статьях). Но, компания AMD "не унывает" и приготовила свой ответ NVIDIA Ampere в лице серии видеокарт: Radeon RX 6000 ("Big Navi") построенной на архитектуре AMD RDNA2.
Ключевые особенности архитектуры:
Список видеокарт поддерживающих архитектуру RDNA2: AMD Radeon RX 6900 XT, AMD Radeon RX 6800 XT, AMD Radeon RX 6800 и AMD Radeon RX 6700 XT.
Список видеокарт (не топовых) на чипсетах AMD и их характеристики (FP32, ПСП):
AMD Radeon RX 6800: 16.17Тфлопс и 512ГБ/с.
AMD Radeon RX 5700 XT: 9.75Тфлопс и 448ГБ/с.
AMD Radeon RX 5700: 7.95Тфлопс и 448ГБ/с.
AMD Radeon RX 6700 XT: 13.2Тфлопс и 384ГБ/с.
AMD Radeon RX 5600 XT: 7.19Тфлопс и 288ГБ/с.
AMD Radeon RX 5600: 6.39Тфлопс и 288ГБ/с.
AMD Radeon RX 6600 XT: 10.6Тфлопс и 256ГБ/с.
AMD Radeon RX 5500 XT: 5.2Тфлопс и 224ГБ/с.
*В новой серии видеокарт RX 6000 пиже пропускная способность памяти (ПСП) из-за того, что используется Infinity Cache, который должен компенсировать низкую ПСП. Его объём и ПСП:
Navi 21: 128 Мбайт, 16 каналов – 1986,56 ГБ/с.
Navi 22: 96 Мбайт, 12 каналов – 1489,92 ГБ/с.
Navi 23: 32 Мбайта, 8 каналов – 993,28 ГБ/с.
Даёт ли данный кэш прибавку для программ Adobe могут показать только тесты, как показывает eDRAM объёмом 128МБ, его наличие никак не помогало програмам от Adobe, нужна была специальная оптимизация (подробнее читаем здесь).
Тестирование видеокарт AMD RDNA2, в Adobe Premiere Pro CC 2020: AMD Radeon RX 6800 & RX 6800 XT и AMD Radeon RX 6900 XT.
В Adobe Photoshop CC 2021:
В DaVinci Resolve Studio (v16.2.7): AMD Radeon RX 6800 & RX 6800 XT.
*По поводу выбора видеокарт, это цикличная ситуация, и многие наступают на грабли, на которые юзеры наступали и много лет назад.
1. Не обращают внимание на загрузку видеокарты, а ориентируются только на время рендеринга.
Цитата из статьи Видеокарта для видеомонтажа: "как правило некоторые пользователи не смотрят на загрузку видеокарты при работе, и когда время рендеринга становится неприемлемым, покупают новую более мощную видеокарту, но время рендеринга может не сильно уменьшиться".
Т.е. проблема может быть связана с оптимизацией работы, а недостатоком мощности видеокарты.
2. Обращают внимание на загрузку видеокарты, но делают неправильные выводы.
Характерный пример, это различные споры о том есть или нет аппаратное декодирование в программе.
При воспроизведении видео на таймлайне (без эффектов), утилита GPU-Z показывает общую загрузку видеокарты, отсюда неправильные выводы о том, чем занята видеокарта, и как она задействуется.
3. Обращают внимание только на общую загрузку видеокарты, не детализируя, чем она занята.

...........................

Дисковая подсистема.
Здесь также ничего нового и интересного не происходит, с информацией о дисковой подсистеме, можно ознакомиться в предыдущих циклах статей по выбору рабочей станции для видеомонтажа.

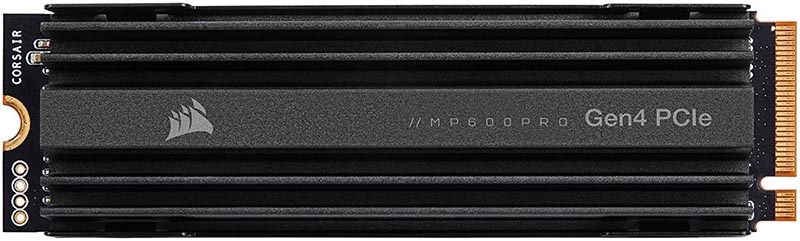

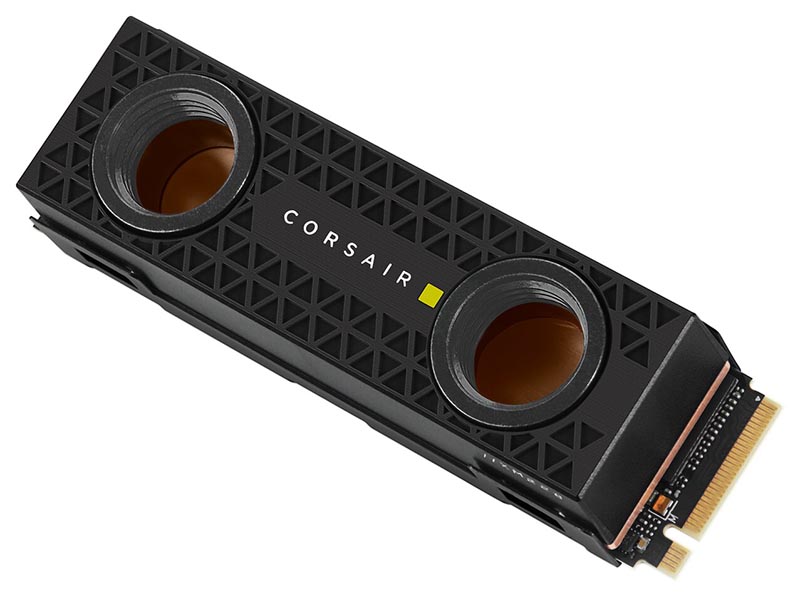

Исключение, это расширение линейки M.2 накопителей с интерфейсом PCIe 4.0. Если ранее все без исключения накопители с интерфейсом PCIe 4.0 были построены на базе референсного дизайна Phison, на контроллере Phison PS5016-E16 (подробнее можно прочитать здесь), то сейчас выбор накопителей, платформ и контроллеров расширился.

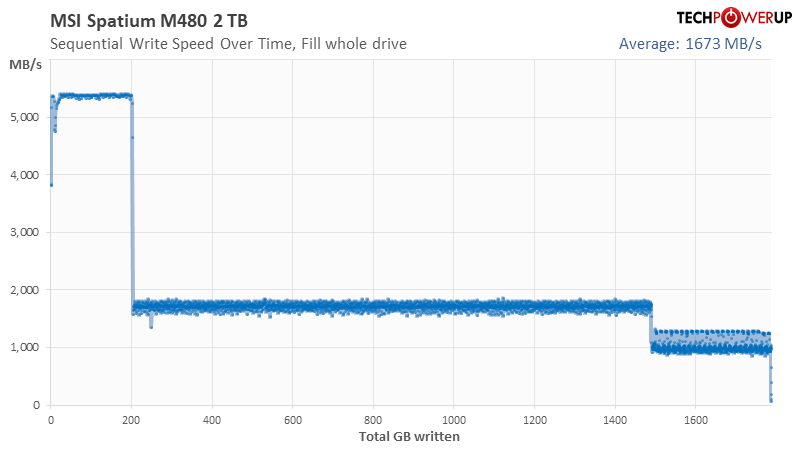

*Ниже будут рассмотрены только PCIe 4.0 накопители, не будет информации о новых накопителях на интерфейсе PCIe 3.0 (а они могут быть и хорошим выбором, так как многие пользователи уверены, что первые накопители на PCIe 4.0 показывают "попугаи") и не будет в списке новых PCIe 4.0 накопителей на Phison E16 (MSI Spatium M470 и т.д.).

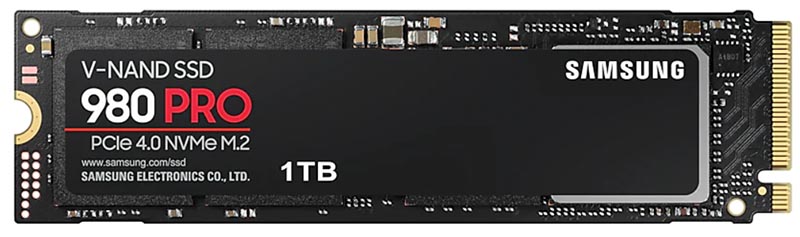

Серия накопителей Samsung SSD 980 PRO: фирменный 8нм контроллер Samsung Elpis S4LV003, 110- или 136-слойная Samsung V-NAND 3-bit MLC (TLC) v6 K9DUGY8J5C-DCK0 память. DRAM буфер: 512МБ (для 250ГБ и 500ГБ моделей), 1ГБ Samsung LPDDR4 K4F8E3D4HF-BGCH (для 1ТБ модели). Интерфейс: PCIe Gen 4.0 x4, NVMe 1.3c.

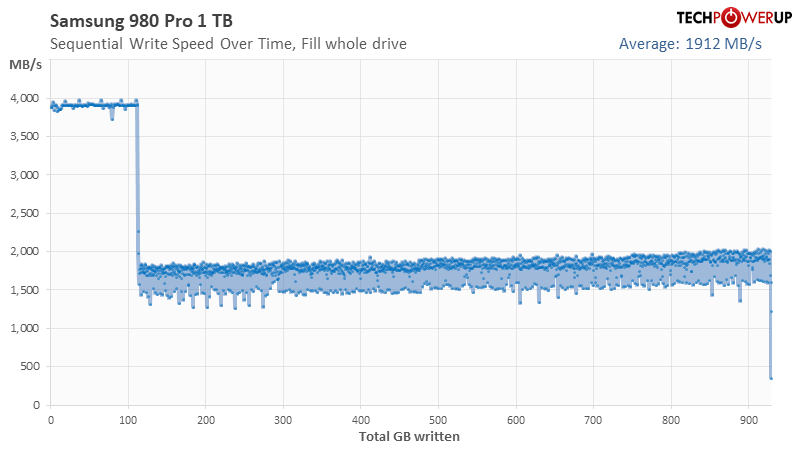

Последовательная скорость чтения/записи у данной платформы: 7000 и 5000 МБ/с (1ТБ), 6900 и 5000 МБ/с (512МБ), 6400 и 2700 МБ/с (250ГБ). Значения скорости последовательной записи за пределами буфера, обслуживаемого технологией записи TurboWrite, составили: до 500 МБ/с (250ГБ), 1000 МБ/с (500ГБ) и 2000 МБ/с (1 ТБ).
Скорость записи больших файлов: 4ГБ/с, после 113ГБ (SLC кэш) начинается прямая скорость записи в TLC память: 1.5ГБ/с, средняя скорость записи: 1.912ГБ/с (1ТБ модель).
Любая пауза в записи, даже на секунду, даст диску время, чтобы освободить некоторый SLC-кэш, поэтому полная скорость записи восстанавливается после некоторого времени простоя, даже если диск частично заполнен.

Объём линейки: 250ГБ (MZ-V8P250BW), 500ГБ (MZ-V8P500BW) и 1ТБ (MZ-V8P1T0BW). Ресурс записи: 300 TBW (250ГБ модель), 600 TBW (500ГБ модель) и 1200 TBW (1ТБ модель). 5 лет гарантии.

Серия накопителей GALAX HOF Extreme PCIe 4.0 SSD построенная на новом контроллере Phison PS5018-E18. Последовательная скорость чтения/записи у данной платформы: 7000 и 6850 МБ/с. Серия накопителей включает следующие объёмы: 1ТБ, 2ТБ и 4ТБ.

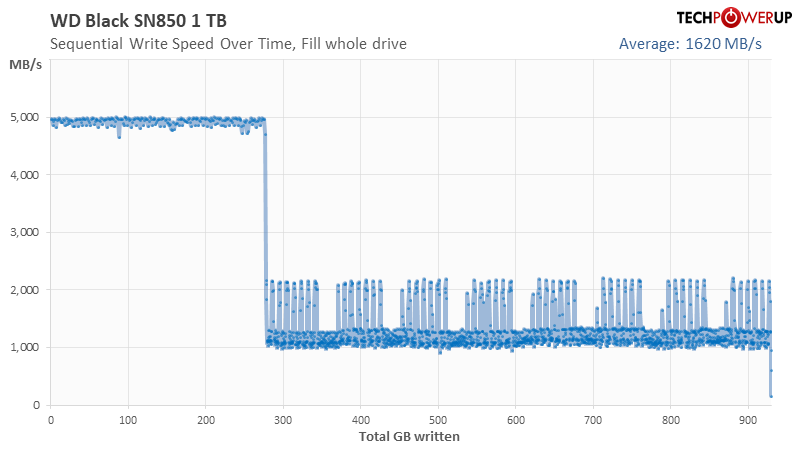

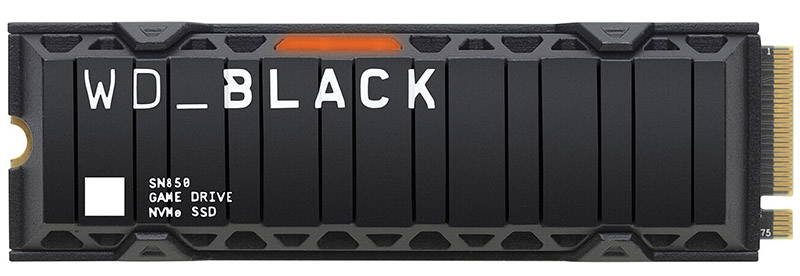

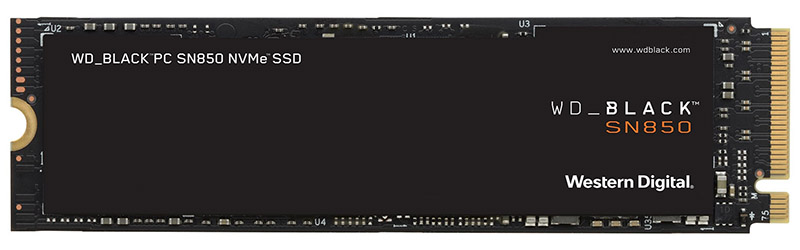

Серия накопителей WD Black PC SN850 NVMe SSD: фирменный контроллер SanDisk 20-82-10035-A1 (WD G2) и 96-слойная 3D TLC BiCS4 память от Toshiba (переименованная в SanDisk). DRAM буфер: 1ГБ Nanya DDR4-2666 NT5AD512M16C4-HR (1ТБ).
Последовательная скорость чтения/записи у данной платформы: 7000 и 5100 МБ/с (7/4.1ГБ/с для 500ГБ модели). Скорость записи больших файлов: 5ГБ/с, после 277ГБ (SLC кэш) начинается прямая скорость записи в TLC память: 1ГБ/с (с пиками до 2ГБ/с), средняя скорость записи: 1.62ГБ/с (1ТБ модель).

Ёмкость: 500ГБ (WDS500G1X0E), 1ТБ (WDS100T1X0E-00AFY0) и 2ТБ. Ресурс записи: 300 TBW (500ГБ модель), 600 TBW (1ТБ модель) и 1200 TBW (2ТБ модель). 5 лет гарантии. Есть варианты с радиатором охлаждения:

Так и варианты накопителей без радиаторов охлаждения:

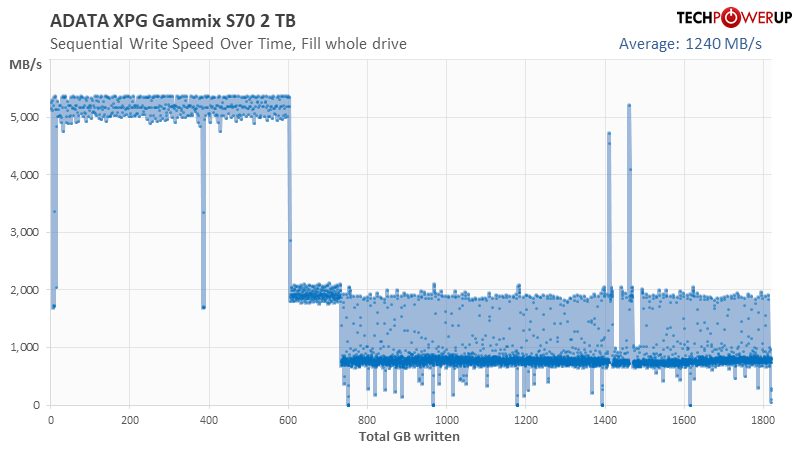

Серия накопителей ADATA XPG GAMMIX S70 построенная на новом контроллере Innogrit IG5236 "Rainier" (12нм TSMC), 96-слойная Intel/Micron B27 3D TLC NAND память (маркировка на чипах ADATA), два DDR4-3200 чипа SKhynix H5AN8G6NDJR-XNC (для 2ТБ модели).
Последовательная скорость чтения/записи у данной платформы: 7400 и 6400 МБ/с. Скорость записи начинается с более чем 5ГБ/с, накопитель AGAMMIXS70-2T-C поддерживает эту скорость записи до тех пор, пока не будет записано 600 ГБ. В этот момент кэш SLC заполнен, и диск начнет прямую запись в TLC память. В итоге минимальная скорость записи в TLC память составила: ~ 800МБ/с. Итоговая средняя скорость записи: 1.24ГБ/с (для 2ТБ модели).

Серия накопителей включает следующие объёмы: 1ТБ и 2ТБ (AGAMMIXS70-2T-C). Стандартная 5 летняя гарантия. Ресурс записи: 740 TBW (1ТБ) и 1480 TBW (для 2ТБ модели).

Серия накопителей ADATA XPG GAMMIX S50 Lite построена на новом 4-канальном контроллере Silicon Motion SM2267G (NVMe 1.4) и использующая память SKHynix TLC NAND Flash или 96-слойную 3D TLC Intel/Micron B27B (упакована как ADATA), DRAM буфер: DDR4-3200, 1ГБ SKHynix H5AN8G6NDJR-XNC (2ТБ модель).
Последовательная скорость чтения/записи у данной платформы: 3900 и 3200 МБ/с. Поддержка SLC кэша и технологии прямой записи в TLC память. Скорость записи больших байлов начинается со значения более 3ГБ/с, после 296ГБ (SLC кэш) начинается прямая скорость записи в TLC память: до 600МБ/с, после записи 1.2ТБ, скорость падает ещё больше, до уровня ниже 500МБ/с, итоговая средняя скорость записи: 512МБ/с (2ТБ модель).

Серия накопителей включает следующие объёмы: 1ТБ (AGAMMIXS50L-1T-C) и 2ТБ (AGAMMIXS50L-2T-C). Ресурс: 740 TBW (1ТБ) и 1480 TBW (2ТБ). 5 лет гарантии.

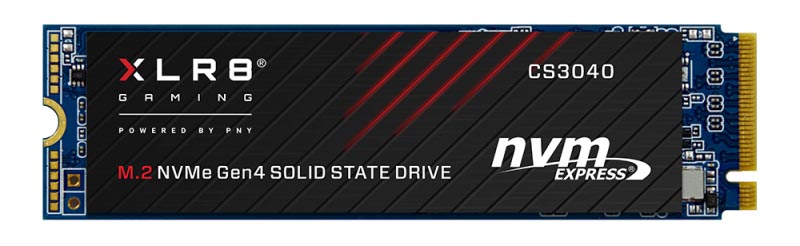

Серия накопителей PNY XLR8 CS3040 построенная на новом контроллере Silicon Motion (NVMe 1.4). Последовательная скорость чтения/записи у данной платформы: 5600 и 4300 МБ/с. Серия накопителей включает следующие объёмы: 500ГБ, 1ТБ и 2ТБ. Накопители будут предлагаться в стандартной версии и в модификации с массивным радиатором охлаждения из экструдированного алюминия. Стандартная 5 летняя гарантия.

Серия накопителей PNY XLR8 CS3140 построенная на новом контроллере Phison PS5018-E18. Интерфейс PCIe Gen4 x4 и поддержка NVMe 1.4. Последовательная скорость чтения/записи у данной платформы: 7500 и 6850 МБ/с. Серия накопителей включает следующие объёмы: 1ТБ (M280CS3140-1TB-RB) и 2ТБ. Накопители будут предлагаться в стандартной версии и в модификации с массивным радиатором охлаждения из экструдированного алюминия (вес: 45 грамм). Стандартная 5 летняя гарантия.

Серия накопителей Corsair MP600 PRO Gen4 построенная на новом 8-канальном 12нм контроллере Phison PS5018-E18-41 (5х ARM Cortex R5 ядер). 128-слойная 3D TLC память Micron B27B IA7BG64AIA. DRAM буфер: 2ГБ DDR4-2666 SKHynix H5AN8G6NCJR-VKC (1ТБ модель) и 1ГБ DDR4-2666 SKHynix H5AN8G6NCJR-VKC (1ТБ модель). Интерфейс PCIe Gen4 x4 и поддержка NVMe 1.4.
Последовательная скорость чтения/записи у данной платформы: 7000 и 6550МБ/с (5500МБ/с для 1ТБ модели). Скорость записи больших байлов начинается со значения более 5ГБ/с, после 102ГБ (SLC кэш) начинается прямая скорость записи в TLC память: 1ГБ/с, после записи 750ГБ, скорость падает ещё больше, до уровня ниже 850МБ/с, средняя скорость записи: 1.074ГБ/с (1ТБ модель).

2ТБ модель: скорость записи пустого MP600 Pro ломается в первый раз после примерно 230ГБ (SLC кэш) записанных данных и падает до константы 1700МБ/с (прямая запись в режиме TLC с 3 битами на ячейку). В какой-то момент полезное пространство полностью занято, тогда данные должны быть переписаны параллельно из кэша SLC в режиме TLC, что иллюстрирует третий уровень с дальнейшим спадом примерно до 1000МБ/с. По всей видимости, MP600 Pro переписывает данные, записанные в режиме SLC, в фоновом режиме при постоянной нагрузке на запись только тогда, когда это становится действительно необходимым.
Серия накопителей включает следующие объёмы: 1ТБ (CSSD-F1000GBMP600PRO) и 2ТБ (CSSD-F2000GBMP600PRO). Накопители будут предлагаться с массивным радиатором охлаждения из экструдированного алюминия (вес: 45 грамм) или серия MP600 PRO HYDRO X EDITION для жидкостных систем охлаждения. Стандартная 5 летняя гарантия. Ресурс записи: 700TBW (1ТБ модель) и 1400TBW (2ТБ модель).

Есть ещё серия MP600 PRO HYDRO X EDITION для жидкостных систем охлаждения:

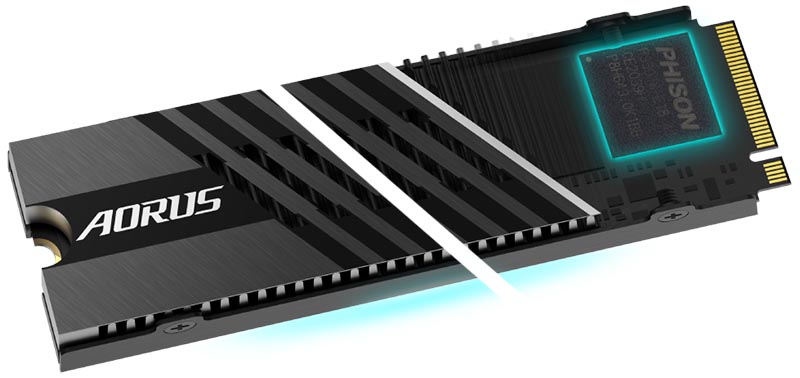

Серия накопителей GIGABYTE AORUS Gen4 7000s SSD построенная на новом контроллере Phison PS5018-E18. Усовершенствованный контроллер нового поколения PCIe 4.0 с передовой 3D-TLC NAND Flash памятью, он повышает производительность до 55% по сравнению с твердотельным накопителем PCIe 4.0 NVMe предыдущего поколения. Используется SLC кэш-память и DDR4 буфер.
Последовательная скорость чтения/записи у данной платформы: 7000 и 6850МБ/с (5500МБ/с для 1ТБ модели). Серия накопителей включает следующие объёмы: 1ТБ (GP-AG70S1TB) и 2ТБ (GP-AG70S2TB).
Поставляется со штатным двусторонний алюминиевым радиатором охлаждения и двойной боковой термальной прокладкой с наноуглеродным покрытием для улучшения тепловыделения.

Серия накопителей GIGABYTE AORUS Gen 4 7000s Prem. SSD построенная на контроллере Phison PS5018-E18, с радиатором охлаждения и двумя тепловыми трубками.
Последовательная скорость чтения/записи у данной платформы: 7000 и 6850МБ/с (5500МБ/с для 1ТБ модели). Серия накопителей включает следующие объёмы: 1ТБ (GP-AG70S1TB-P) и 2ТБ (GP-AG70S2TB-P). Ресурс: 700TBW (1ТБ модель) и 1400TBW (2ТБ модель).

Серия накопителей Patriot Viper VP4300 построенная на контроллере Innogrit Rainier IG5236 (12нм FinFET TSMC, 8х канальный контроллер), и с двумя радиаторами охлаждения (алюминиевый и графеновый). DRAM буфер, DDR4 SK hynix: 2ГБ (1ТБ модель) и 1ГБ (1ТБ модель, два чипа H5AN4G6NBJR). TLC память, Micron 96L TLC: PFMC-B6F36A1CC0 (1ТБ модель).
Последовательная скорость чтения/записи у данной платформы: 7400 МБ/с / 6800 МБ/с (для 2ТБ, VP4300-2TBM28H) и 7400 МБ/с / 5500 МБ/с (для 1ТБ, VP4300-1TBM28H). Динамичный SLC кэш: 690ГБ (2ТБ модель) и 315ГБ (1ТБ модель). Скорость записи в TLC память: 900МБ/с (2ТБ модель) и 630МБ/с (1ТБ модель).
Ресурс записи: 1000TBW (1ТБ модель) и 2000TBW (2ТБ модель). 5 лет гарантии.

Серия накопителей KLEVV CRAS C920 построенная на контроллере Phison PS5018-E18. KLEVV - это новый бренд памяти, представленный Essencore. Последовательная скорость чтения/записи у данной платформы: 7000 МБ/с и 6850 МБ/с (2ТБ модель) и 7000 МБ/с и 5500 МБ/с (1ТБ модель). Серия накопителей включает следующие объёмы: 1ТБ и 2ТБ.

Серия накопителей Plextor M10P построенная на контроллере Phison PS5018-E18.
Реализация следующего поколения твердотельных накопителей PCIe, Gen4, серии M10P может обеспечить скорость чтения/записи до 7000/5000 МБ/с, примерно в два раза быстрее, чем твердотельные накопители предыдущего поколения. Эта удивительная производительность достигается в сочетании с запатентованной технологией PlexNitro II Plextor, которая использует механизм кэширования SLC в качестве буфера для повышения скорости чтения и записи. Технология PlexNitro II повышает производительность случайного чтения/записи и повышает производительность последовательного чтения/записи до 50% по сравнению с твердотельными накопителями предыдущего поколения.
В дополнение к отличной производительности накопителя, M10PY оснащен невероятной стабильностью, а именно благодаря запатентованной конструкции теплоотвода из литого под давлением материала, которая имеет графеновую обработку поверхности для эффективного теплового охлаждения во время пиковой производительности.
SSD серии M10P построены с высокомарочной и надежной флэш-памятью KIOXIA BiCS FLASH 3D.
Модели M10PY, M10PG и M10PGN будут доступны в вариантах емкости 2 ТБ, 1 ТБ и 512 ГБ.

Серия накопителей Seagate FireCuda 530 построенная на контроллере Phison PS5018-E18.
Обеспечивая скорость последовательного чтения до 7300 МБ/с, FireCuda 530 катализирует мощность PCIe Gen4 со скоростью передачи данных в два раза быстрее, чем твердотельные накопители PCIe Gen3, и в 12 раз быстрее, чем твердотельные накопители на базе SATA.
Доступный в емкости до 4 ТБ, FireCuda 530 обеспечивает длительную выносливость 1,8М наработки на отказ и до 5100 TBW — это означает, что видеографы могут записывать и удалять 70% ёмкости накопителя каждый день в течение 5 лет.
Последовательная скорость чтения/записи: 7300/6900 МБ/с (4ТБ модель), 7300/6900 МБ/с (2ТБ модель), 7300/6000 МБ/с (1ТБ модель) и 7000/3000 МБ/с (500ГБ модель).
Ресурс: 5100TBW (4ТБ модель), 2550TBW (2ТБ модель), 1275TBW (1ТБ модель) и 640TBW (500ГБ модель).
Накопители Seagate FireCuda 530 доступны в следующих вариантах ёмкости: 4ТБ (ZP4000GM30013), 2 ТБ (ZP2000GM30013), 1 ТБ (ZP1000GM30013) и 500 ГБ (ZP500GM30013).

Серия накопителей Crucial P5 Plus построенная на фирменном контроллере с поддержкой интерфейса PCIe 4.0.
Использование 176-слойной TLC NAND флэш памяти производства Micron обеспечивает более низкую мощность и более высокую скорость.
Модельный ряд: 500ГБ (CT500P5PSSD8), 1ТБ (CT1000P5PSSD8) и 2ТБ (CT2000P5PSSD8) накопители.
Последовательная скорость чтения/записи: 6600/5000 МБ/с (1ТБ и 2ТБ модели), 6600/4000 МБ/с (500ГБ модель).
Ресурс: 1200TBW (2ТБ модель), 600TBW (1ТБ модель) и 300TBW (500ГБ модель). Гарантия: 5 лет.

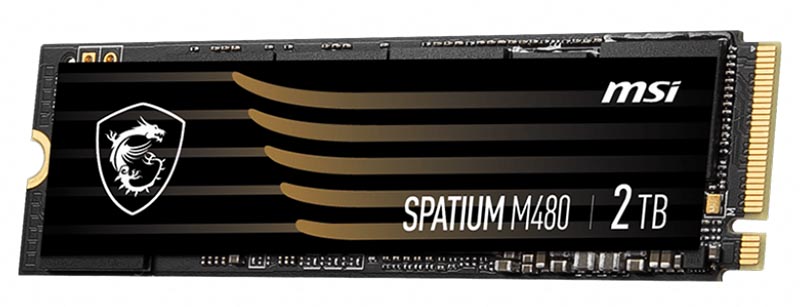

Серия накопителей MSI Spatium M480 построенная на контроллере Phison PS5018-E18-41.
Micron 96-Layer 3D TLC IA7BG64AIA память, плюс DRAM кэш SKHynix DDR4-2666 H5AN8G6NCJR-VKC.
Объём линейки: 500ГБ модель, 1ТБ модель и 2ТБ модель.
Последовательная скорость чтения/записи: 7000/6800 МБ/с (2ТБ модель), 7000/5500 МБ/с (1ТБ модель) и 6500/2850 МБ/с (500ГБ модель). Максимальное потребление, соответственно: 8.2/6.6/6.0 Вт.

Ресурс линейки накопителей MSI Spatium M480: 1,4PBW (2ТБ модель), 700TBW (1ТБ модель) и 350TBW (500ГБ модель). Гарантия: 5 лет.

..............................
Конфигурации рабочих станций без дискретных видеокарт!
..............................
Конфигурация рабочей станции до 50000 рублей:
..............................

Платформа AMD.
- Центральный процессор: 6-ядерный AMD Ryzen 5 3600 (100-100000031BOX) - 16299 рублей (OEM за 14599 рублей).
- Процессорный кулер: Deepcool REDHAT - 2890 рублей.
*140мм вентилятор и высота кулера: 168 мм! Надо обращать внимание на ровность подошвы.
- Материнская плата: MSI MAG B550M MORTAR - 10999 рублей.
*4-слойная печатная плата.
*M.2 слот с линиями процессора поддерживает PCIe 4.0 x4 накопители, в комплекте радиатор охлаждения M.2 Shield Frozr.
*USB Type-C и USB Type-A порты AMD Turbo USB 3.2 Gen 2 (10Гбит/с, используют линии процессора) на задней панели.
*Внутренний разъем USB Type-C (USB 3.2 Gen1), на корпусе be quiet! PURE BASE 500 BLACK (BG034) есть два USB 3.2 Gen.1 (Type-A) порта.
*Подсистема питания: 8(4*2)+2+1, подсистема стабилизации на базе управляющего 8-фазного контроллера Renesas RAA229004 и силовых сборок ISL99360 от Renesas Electronics с рабочими токами до 60А.
*Хорошее охлаждение VRM блока с помощью двух алюминиевых радиаторов.
*2.5G Ethernet порт построен на контроллере Realtek RTL8125B, нет встроенного Wi-Fi.
*Звуковой кодек Realtek ALC1200 и пять японских конденсаторов Chemicon.
*Основные разъёмы питания: 1x 24-pin ATX main power + 1x 8-pin ATX 12V.
- Оперативная память (QVL для Matisse), 16ГБ модуль DDR-3200 (SPD), двухранговые (DS) - 6700 рублей: Kingston ValueRAM KVR32N22D8/16 (Micron 9OE77 D9WFL), TEAM TED416G3200C22BK (Team T4D10248NT-32), SK hynix HMA82GU6DJR8N-XN (SK hynix H5AN8G8NDJR-XNC).

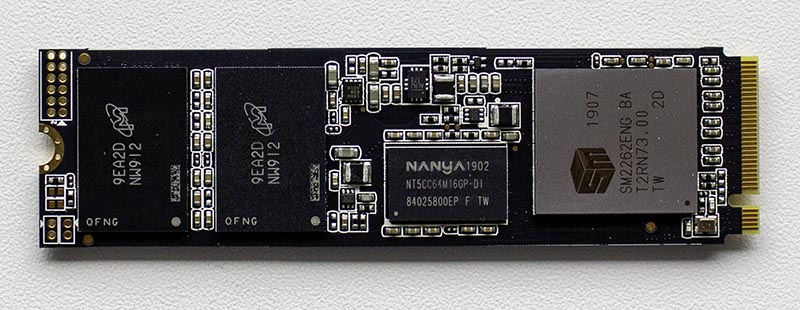

- Системный диск: A-DATA XPG SX8200 Pro ASX8200PNP-512GT-C - 5990 рублей.
*512ГБ, PCIe 3.0 x4, контроллер SMI SM2262EN, TLC память (от партии к партии она может отличаться), 512МБ DDR3-1600 буфер, SLC кэш - 80ГБ, скорость последовательного чтения/записи: 3500/2300 МБ/с, 320 TBW.

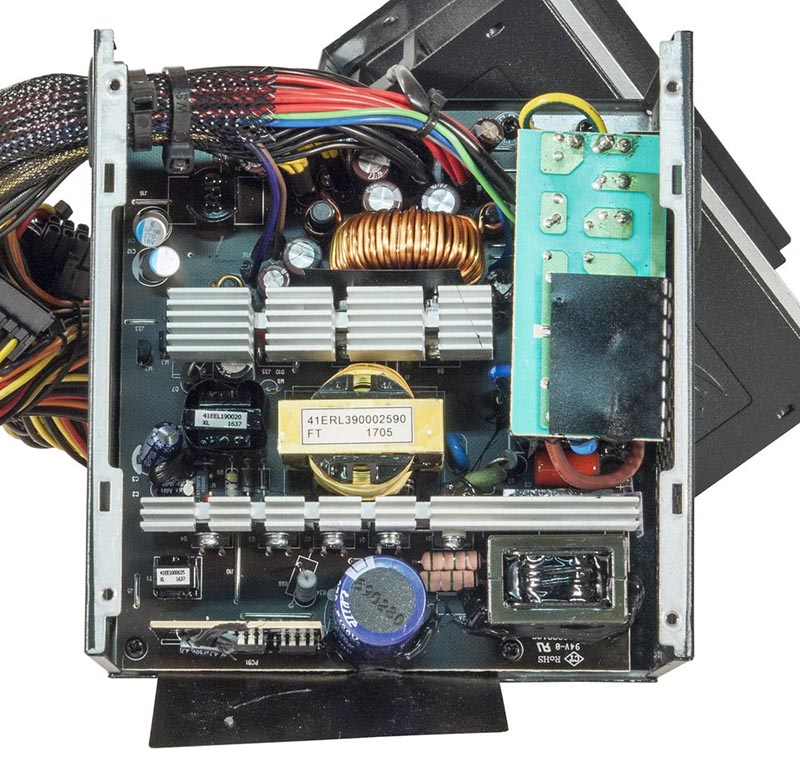

- Блок питания: Cougar VTE600 (CGR BS-600) OEM - 3290 рублей.
*OEM вариант немного дешевле и поставляется без коробки.
*Сертификат 80 PLUS Bronze.
*Мощность по линии 12В, данная шина может выдавать ток 45А.
*Толщина корпуса из стали: 0.6мм.
*Толщина проводов - 18 AWG, есть оплётка на шнурах питания материнской платы и процессора.
*Шлейф питания материнской платы с 20+4-контактным разъемом длиной 440мм и шлейф питания процессора с 4+4-контактным разъемом длиной 600мм.
*Высоковольтный сглаживающий конденсатор Elite (или CapXon серии LS): ёмкостью 270 мкФ, напряжением 420 В и рабочей температурой 85C.
*120 мм семилопастный вентилятор охлаждения EJA 1202512SEHN на подшипнике скольжения.
*Гарантия: 2 года.
*ОЕМ производитель: HEC.
- Корпус: be quiet! PURE BASE 500 BLACK (BG034) - 5750 рублей.
*Два предустановленных 140мм вентилятора Pure Wings 2.
*Шумоизоляция фронтальной и боковых панелей, а также классической верхней крышки.
*Кожух блока питания и продуманная система размещения кабелей.
*Максимальная высота кулера: 190мм.
*Максимальная длина устанавливаемой видеокарты: 369мм.
*Два 3.5-дюймовых внутренних отсека и пять отсеков для 2.5-дюймовых накопителей. Стоит это учитывать при построении дисковой подсистемы на материнской плате MSI MAG B560 Tomahawk WiFi, у которой при установке трёх M.2 PCIe накопителей, отваливаются два SATA порта (остаётся всего четыре).
*Нет фронтальных USB 3.2 Gen2 портов.
Цена: 50218 рублей (AMD Ryzen 5 3600 OEM, Deepcool REDHAT, 16ГБ (1х 16ГБ) DDR4-3200, MSI MAG B550M MORTAR, A-DATA ASX8200PNP-512GT-C, без дискретной видеокарты, Cougar VTE600 (CGR BS-600) OEM, be quiet! PURE BASE 500 BLACK (BG034)).
*Плюс рекомендуемая дискретная видеокарта Gigabyte GV-N1656WF2OC-4GD, построенная на чипсете Nvidia GeForce GTX 1650 D6 (192ГБ/с).

..............................

Платформа Intel.
- Центральный процессор: 6-ядерный Intel Core i5-11400 BOX (BX8070811600K S RKNU) - 15190 рублей.
Или как вариант удешевления: Intel Core i5-11400 OEM (CM8070804497015S RKP0): - 14890 рублей.
*Без штатного кулера, OEM - 1 год гарантии. С интегрированной графикой Intel UHD Graphics 730! BOX - 3 года гарантии (+ штатный кулер в комплекте). Для получения графики Intel UHD Graphics 750, немного доплачиваем за модели процессоров:
6-ядерный Intel Core i5-11500 BOX (BX8070811500 S RKNY) - 18990 рублей.
Или как вариант удешевления: Intel Core i5-11500 OEM (CM8070804496809S RKNY): - 18590 рублей.
- Процессорный кулер: Deepcool REDHAT - 2890 рублей.
*Есть поддержка сокета LGA1200, высота кулера 168 мм, вес: 1,079 кг.
*Процессор Intel Core i5-11500: PL1=65Вт и PL2=154Вт (приблизительно 150Вт и рассеивает Deepcool REDHAT с одним вентилятором).

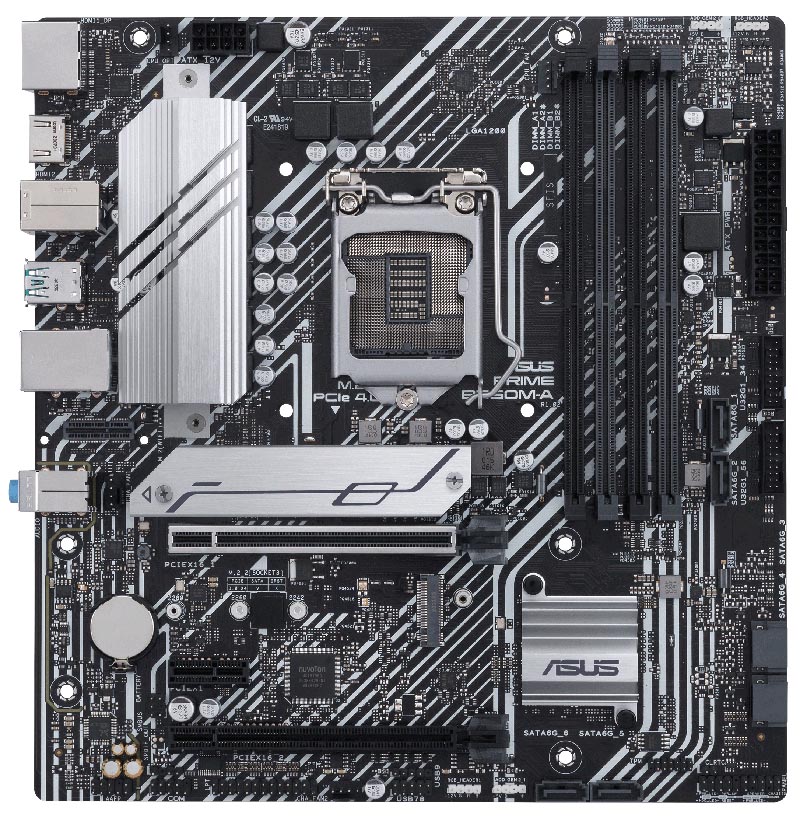

- Материнская плата: ASUS PRIME B560M-A - 10010 рублей.
*Подробнее о плате ASUS PRIME B560M-A читаем здесь.
*Форм-фактор: mATX.
*Оптимизированная система питания: 8 силовых модулей - 6+2 (VCore+VccGT), силовые элементы VCore (MOSFET): 6x Vishay SiRA14 и SiRA12 (1H2L), ток до 48 и 25 А соответственно. Высококачественная элементная база (японские конденсаторы).
*M.2 2280 (PCIe4.0 x4) слот, использующий линии процессора и штатный радиатор охлаждения.
*Слоты расширения: 1x PCIe 4.0 x16 + 1x PCIe 3.0 x16 (макс. x4) + 1x PCIe 3.0 x1.
*6x SATA 6Gb/s портов и M.2 комбо слот (SATA или PCIe 3.0). Радиатор с первого M.2 слота можно переставить на второй слот (в случае покупки M.2 накопителя с радиатором охлаждения).
*USB 3.2 Gen2 (Type-A и Type-C) порты на задней панели.
*Четыре USB 3.2 Gen 1 порта для фронтальной панели корпуса be quiet! PURE BASE 500 BLACK (BG034).
*Звуковой кодек Realtek ALC887/897.
*В наличии слот V-M.2 (с ключом E) для адаптера Wi-Fi.
*SPI-TPM header.
*Нет поддержки установки карты расширения с интерфейсом Thunderbolt 4/USB4.
*Дальнейшее удешевление материнской платы, это: отсутствие радиаторов на VRM (соответственно температура за 100C), только два DIMM слота, отсутствие USB 3.2 Gen2 портов, что важно для видеомонтажа, так как часто используются в работе внешние боксы и накопители, как пример: AgeStar 31UBNV1C и AgeStar 3UB2A18C.
Также учтите, как прогревается материнская плата при работе, какую частоту базовую держит, какую Turbo Boost тактовую частоту для всех ядер может держать (при снятии лимитов PL1, PL2).
Если планируется апгрейд на более мощный процессор i7/i9 в дальнейшем, необходимо учесть информацию, какой процессор можно установить и его реально поддерживаемую Turbo Boost частоту.
С графиками по этой информации можно ознакомиться в новости про более бюджетный вариант (за 8300 рублей) системной платы: ASUS PRIME B560M-K, с той же 8-фазной подсистемой питания, но с более простым радиатором охлаждения.

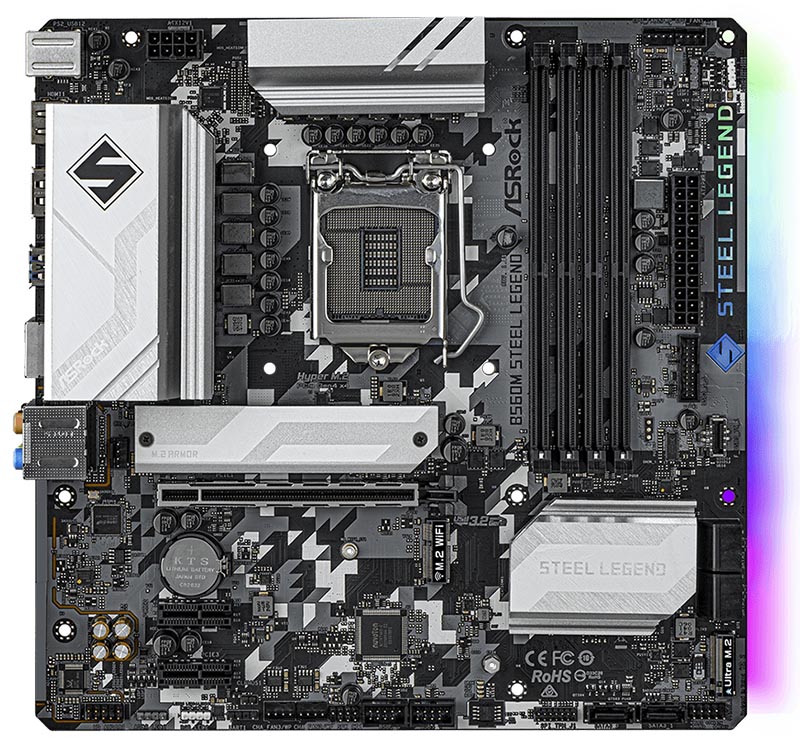

Или другой популярный вариант системной платы: ASROCK B560M STEEL LEGEND - 10658 рублей.
Плюсы относительно материнской платы ASUS PRIME B560M-A:
*Алюминиевый радиатор XXL закрывает и зону VRM отвечающую за подсистему памяти.
*10-фазная подсистема питания: 8+2+1 фазы (VCore+VccGT+VccSA). Силовые элементы VCore (MOSFET): 8x Vishay SiC654, максимальный ток 50 А. Дроссели Premium 60A Power Choke, 50A Dr.MOS, конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости).
*2.5G LAN (Realtek Dragon RTL8125BG) против 1G LAN (Intel I219-V).
*ASRock Front Panel Type C USB 3.2 Gen2x2 Header (20 Гб/с). Но, нет USB 3.2 Gen2 портов на задней панели, если работаете с внешними коробочками, то это большой минус (но, можно доплатить и взять ATX вариант платы: ASRock B560 Steel Legend, где как и у ASUS есть два 10Гбитных USB 3.1 Gen2 порта на задней панели).
- Оперативная память (QVL), 16ГБ модуль DDR-3200 (SPD), CL22, двухранговые (DS) - 6700 рублей:
ASUS: Kingston ValueRAM KVR32N22D8/16, SK Hynix HMA82GU6DJR8N-XN, Unilc SCE16GU03M1F1C-32AA (одноранговый на чипах Micron) и SAMSUNG M378A2G43AB3-CWE (SS - одноранговый).
*Непонятна ситуация с заявленным объёмом 128ГБ, на частотах выше 2666МГц, 32ГБ модули тестировали только в двух слотах:

ASRock: Kingston ValueRAM KVR32N22D8/16 (Micron E-die), Crucial CT16G4DFD832A.16FJ1 (Micron).
- Системный диск: A-DATA XPG SX8200 Pro ASX8200PNP-512GT-C - 5990 рублей.
*512ГБ, PCIe 3.0 x4, контроллер SMI SM2262EN, TLC память (от партии к партии она может отличаться), 512МБ DDR3-1600 буфер, SLC кэш - 80ГБ, скорость последовательного чтения/записи: 3500/2300 МБ/с, 320 TBW.
- Блок питания: Cougar VTE600 (CGR BS-600) OEM - 3290 рублей.
*OEM вариант немного дешевле и поставляется без коробки.
*Сертификат 80 PLUS Bronze.
*Мощность по линии 12В, данная шина может выдавать ток 45А.
*Толщина корпуса из стали: 0.6мм.
*Толщина проводов - 18 AWG, есть оплётка на шнурах питания материнской платы и процессора.
*Шлейф питания материнской платы с 20+4-контактным разъемом длиной 440мм и шлейф питания процессора с 4+4-контактным разъемом длиной 600мм.
*Высоковольтный сглаживающий конденсатор Elite (или CapXon серии LS): ёмкостью 270 мкФ, напряжением 420 В и рабочей температурой 85C.
*120 мм семилопастный вентилятор охлаждения EJA 1202512SEHN на подшипнике скольжения.
*Гарантия: 2 года.
*ОЕМ производитель: HEC.

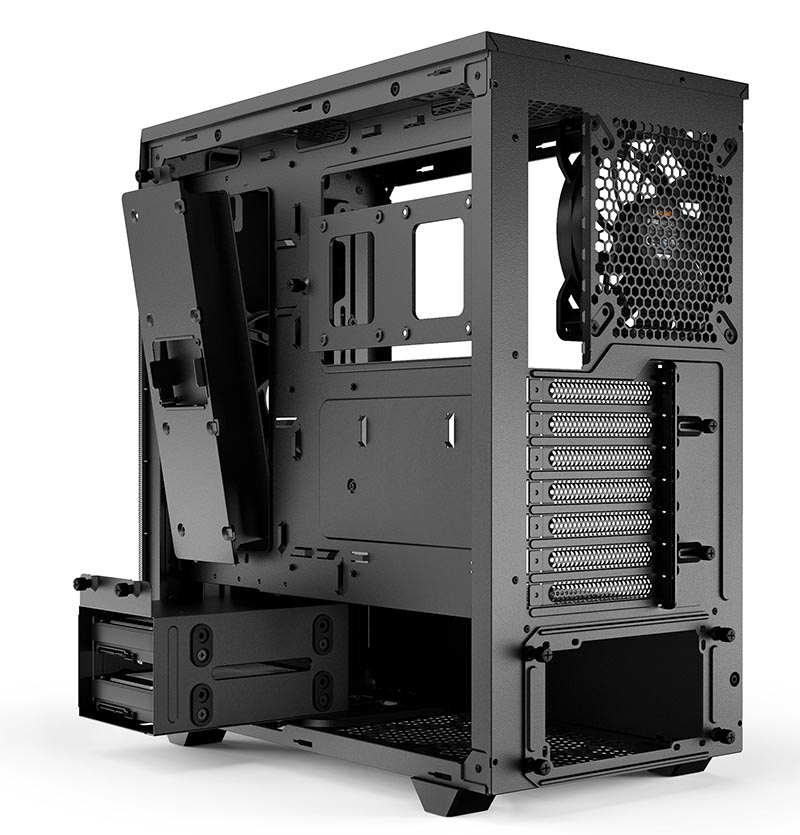

- Корпус: be quiet! PURE BASE 500 BLACK (BG034) - 5750 рублей.
*Два предустановленных 140мм вентилятора Pure Wings 2.
*Шумоизоляция фронтальной и боковых панелей, а также классической верхней крышки.
*Кожух блока питания и продуманная система размещения кабелей.
*Максимальная высота кулера: 190мм.
*Максимальная длина устанавливаемой видеокарты: 369мм.
*Два 3.5-дюймовых внутренних отсека и пять отсеков для 2.5-дюймовых накопителей. Стоит это учитывать при построении дисковой подсистемы на материнской плате MSI MAG B560 Tomahawk WiFi, у которой при установке трёх M.2 PCIe накопителей, отваливаются два SATA порта (остаётся всего четыре).
*Нет фронтальных USB 3.2 Gen2 портов.
Цена: 51030 рублей (Intel Core i5-11500 OEM, Deepcool REDHAT, 16ГБ (1х 16ГБ) DDR4-3200, ASUS PRIME B560M-A, A-DATA ASX8200PNP-512GT-C, без дискретной видеокарты, Cougar VTE600 (CGR BS-600) OEM, be quiet! PURE BASE 500 BLACK (BG034)).
*Плюс рекомендуемая дискретная видеокарта Gigabyte GV-N1656WF2OC-4GD, построенная на чипсете Nvidia GeForce GTX 1650 D6 (192ГБ/с).

..............................
Конфигурация рабочей станции до 85000 рублей:
..............................

Платформа AMD.
- Центральный процессор: 6-ядерный AMD Ryzen 5 5600X BOX (100-100000065BOX) - 24990 рублей. Или AMD Ryzen 5 5600X OEM (100-000000065) - 22990 рублей.
*Без штатного кулера, BOX - 3 года гарантии, OEM - 1 год гарантии.
*Для уменьшения бюджета используем 6-ядерные процессоры: AMD Ryzen 5 3600XT (100-100000281BOX) - 22590 рублей или AMD Ryzen 5 3600X (100-100000022BOX) - 18490 рублей (OEM за 16999 рублей) или процессор с iGPU: AMD Ryzen 5 PRO 4650G (100-000000143) - 21990 рублей.
- Процессорный кулер: Deepcool REDHAT - 2890 рублей.
*140мм вентилятор и высота кулера: 168 мм! Надо обращать внимание на ровность подошвы.
- Материнская плата: MSI MAG B550 TOMAHAWK - 13899 рублей.
*6-слойная печатная плата.
*M.2 слот с линиями процессора поддерживает PCIe 4.0 x4 накопители, в комплекте радиатор охлаждения M.2 Shield Frozr.
*USB Type-C и USB Type-A порты AMD Turbo USB 3.2 Gen 2 (10Гбит/с, используют линии процессора) на задней панели.
*Внутренний разъем USB Type-C (USB 3.2 Gen1), на корпусе be quiet! PURE BASE 500 BLACK (BG034) есть два USB 3.2 Gen.1 (Type-A) порта.
*Подсистема питания: 10(5*2)+2+1 Duet Rail, цифровое упраление системы питания, технологии Core Boost, DDR4 Boost. Подсистема стабилизации на базе управляющего 8-фазного контроллера Renesas RAA229004 и силовых сборок ISL99360 от Renesas Electronics с рабочими токами до 60А.
*Хорошее охлаждение VRM блока.
*Два Ethernet порта (2.5G на контроллере Realtek RTL8125B и Gigabit Ethernet на контроллере Realtek RTL8111H), нет встроенного Wi-Fi.
*Звуковой кодек Realtek ALC1200 и пять японских конденсаторов Chemicon.
*Для активного охлаждения на MSI MAG B550 Tomahawk предусмотрено 6 разъемов для вентиляторов и один разъем для помпы.
*Основные разъёмы питания: 1x 24-pin ATX main power + 1x 8-pin ATX 12V.
- Оперативная память (QVL для Vermeer), 16ГБ модуль DDR-3200 (SPD) - 7600 рублей:
CL18, чипы Micron, радиаторы охлаждения: Kingston HX432C18FB/16, Kingston HX432C18FW/16, Kingston HX432C18FR/16.
Или 16ГБ модуль DDR-3466 (SPD), CL19, радиаторы охлаждения: Kingston HyperX FURY Black (HX434C19FB/16), Kingston HyperX FURY White (HX434C19FW/16), Kingston HyperX FURY Red (HX434C19FR/16).
- Системный диск: Samsung SSD 980 (MZ-V8V1T0BW) - 10990 рублей.
*1ТБ, PCIe 3.0, контроллер Samsung Pablo (S4LR033SZHZ42 A2014), 136-слойная 3D TLC NAND флэш-память, нет DRAM буфера (но есть поддержка технологии HMB), ресурс 600TBW, 5 лет гарантии, максимальная последовательная скорость чтения - 3.5ГБ/с, записи - 3ГБ/с.
*Динамический псевдо-SLC кэш объёмом 160ГБ (это значение зависит от заполняемости накопителя, при 80% заполняемости уже доступно всего 40ГБ псевдо-SLC кэша). Значение скорости последовательной записи за пределами буфера, обслуживаемого технологией записи TurboWrite, составляет: 400МБ/с (прямая запись в TLC память).

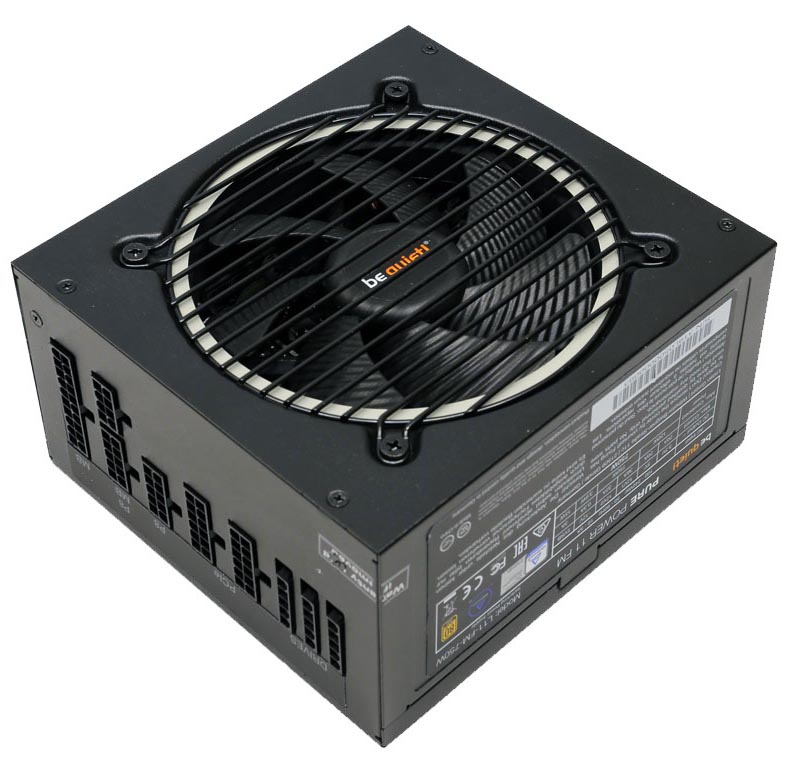

- Блок питания: be quiet! Pure Power 11 700W (BN295) - 7550 рублей.
*Модульная система подключения кабелей нагрузки.
*Две линии 12В выдают ток: 30А + 36А.
*120мм вентилятор bq qf1-12025-hs.
*Сертификат 80 PLUS Gold.
*Количество разъемов 15-pin SATA: 6 штук.
*Разъёмы для питания видеокарты (PCIe): 4x 6+2 pin.
*Конденсаторы не японские.
*5 лет гарантии.
*ОЕМ-производитель: FSP.
- Корпус: be quiet! PURE BASE 500 BLACK (BG034) - 5750 рублей.
*Два предустановленных 140мм вентилятора Pure Wings 2.
*Шумоизоляция фронтальной и боковых панелей, а также классической верхней крышки.
*Кожух блока питания и продуманная система размещения кабелей.
*Максимальная высота кулера: 190мм.
*Максимальная длина устанавливаемой видеокарты: 369мм.
*Два 3.5-дюймовых внутренних отсека и пять отсеков для 2.5-дюймовых накопителей. Стоит это учитывать при построении дисковой подсистемы на материнской плате MSI MAG B560 Tomahawk WiFi, у которой при установке трёх M.2 PCIe накопителей, отваливаются два SATA порта (остаётся всего четыре).
*Нет фронтальных USB 3.2 Gen2 портов.
Цена: 79269 рублей (AMD Ryzen 5 5600X OEM, Deepcool REDHAT, 32ГБ (2х 16ГБ) DDR4-3466, MSI MAG B550 TOMAHAWK, Samsung SSD 980 (MZ-V8V1T0BW), без дискретной видеокарты, be quiet! Pure Power 11 700W (BN295), be quiet! PURE BASE 500 BLACK (BG034)).
*Плюс рекомендуемая дискретная видеокарта, построенная на чипсете Nvidia GeForce RTX 3060 LHR (360ГБ/с).

..............................

Платформа Intel.
- Центральный процессор: 6-ядерный Intel Core i5-11600K BOX (BX8070811600K S RKNU) - 24790 рублей.
Или как вариант удешевления: Intel Core i5-11600K OEM (CM8070804491414S RKNU): - 21550 рублей.
*Без штатного кулера, BOX - 3 года гарантии, OEM - 1 год гарантии.

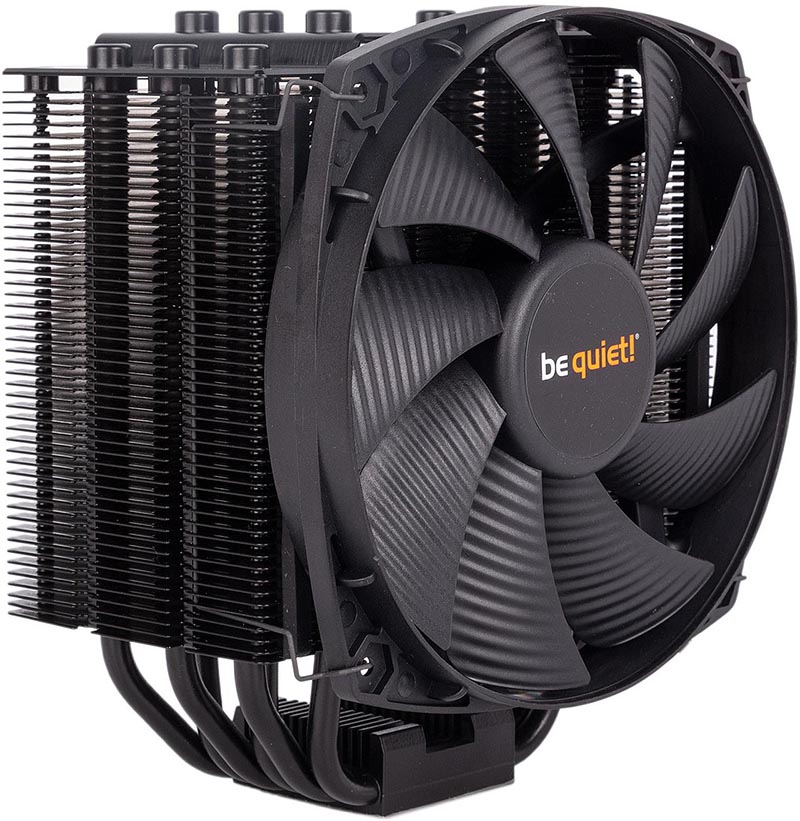

- Кулер для процессора: be quiet! DARK ROCK 4 (BK021) - 5390 рублей.
*Высота кулера 160мм. 135мм вентилятор охлаждения . Максимальный уровень TDP процессора: 200Вт (PL2=229Вт у i5-11600K). Вес: 920 грамм.
- Материнская плата: MSI MAG B560 Tomahawk WiFi - 15750 рублей.
*6-слойный текстолит, подсистема питания: 12+2+1 (CPU+RAM+SA). Фазы, отвечающие за питание ядра процессора, скомплектованы парой Sinopower SM4503 и парой Sinopower SM4337.
*DMI 3.0 x4. Линии процессора: PCIe 4.0 x16 и M.2 NVMe PCIe 4.0 x4 (с штатным радиатором охлаждения M.2 Shield Frozr), линии чипсета: 2x M.2 NVMe PCIe 3.0 x4 и 6x SATA.
*Поддержка разгона оперативной памяти (разгон процессора не поддерживается, но процессор серии K выбираем из-за более высоких тактовых частот и TDP=125Вт).
*В наличии USB 3.2 Gen2x2 (USB Type-C порт на задней панели) с пропускной способностью до 20 Гбит/с, для подключения скоростных внешних накопителей.
*Старый звуковой кодек Realtek ALC897, плюс четыре конденсатора Chemicon, защита от щелчков, а левый и правый каналы развели в разных слоях текстолита.
*Сетевые возможности: 2,5-гигабитный сетевой контроллер Realtek RTL8125B и беспроводной модуль Intel Wi-Fi 6E AX210NGW (802.11 a/b/g/n/ac/ax) с поддержкой MU-MIMO TX/RX, частотных диапазонов 2,4, 5,0 и 6 ГГц (160 МГц), Bluetooth 5.2, FIPS и FISMA.
*В наличии коннектор модуля TPM (Trusted Platform Module) для Microsoft Windows 11.
*Разъёмы питания: 1x 24-pin ATX + 1x 8-pin ATX 12V + 1x 4-pin ATX 12V + 1x 6-pin PCIe.
- Оперативная память, валидированные 16ГБ модули памяти (SPD DDR4-3200), ~ 7350 рублей (цена за 1 штуку):
Kingston HyperX FURY Black HX432C18FB/16 (34мм), Kingston HyperX FURY White HX432C18FW/16 (34мм), Kingston HyperX FURY Red HX432C18FR/16 (34мм).
*Двухранговые, CL22, без радиаторов охлаждения (31.25мм): Micron MTA16ATF2G64AZ-3G2E1 (Micron 8DE75 D9WFL), Crucial CT16G4DFD832A.16FE1 (Micron 8DE75 D9WFL), Kingston ValueRAM KVR32N22D8/16 (Micron 9JJ45 D9WSM), Kingston ValueRAM KVR32N22D8/16 (Micron 9OE77 D9WFL), SK hynix HMA82GU6DJR8N-XN (SK hynix H5AN8G8NDJR-XNC), Apacer AU16GGB32CSYBGH (Apacer AM6F6308DHHSE6), Nanya NT16GA64D8HCX3F-JR (Nanya NT5AD1024M8C3-JR).
*Одноранговые (односторонняя компоновка чипов памяти на модуле памяти), CL22, без радиаторов охлаждения (31.25мм): Samsung M378A2G43AB3-CWE (Samsung K4AAG085WA), Kingston ValueRAM KVR32N22S8/16 (Micron OJE45 D9ZFV), ADATA Premier AD4U3200716G22-BGN (Spectek PP061-062E), SK hynix HMAA2GU6CJR8N-XN (SK hynix H5ANAG8NCJ-RXNC).
*Набор памяти 32ГБ (2х 16ГБ): Patriot Signature Line Premium PSP432G3200KH1 (37мм).
*Все модули протестированы в 4 слотах платы MSI MAG B560 Tomahawk WiFi, т.е. максимальный объём устанавливаемой оперативки - 64ГБ (4х 16ГБ).
- Системный диск: Samsung SSD 980 PRO (MZ-V8P500BW) - 12990 рублей.
*500ГБ, PCIe 4.0, контроллер Samsung Elpis, ресурс 300TBW, 5 лет гарантии, максимальная последовательная скорость чтения - 6.9ГБ/с, записи - 5ГБ/с.
*Значение скорости последовательной записи за пределами буфера, обслуживаемого технологией записи TurboWrite, составляет: до 1000МБ/с.
- Блок питания: be quiet! PURE POWER 11 FM 750W (BN319) - 9750 рублей.
*Номинальная мощность: 750Вт, пиковая мощность: 820Вт.
*Полная совместимость со спецификациями ATX12V v2.52.
*Полностью модульная система подключения кабелей нагрузки (FM).
*Количество разъемов 15-pin SATA: 9 штук.
*Разъёмы для питания видеокарты (PCIe): 4x 6+2 pin.
*Высокая стабильность и регулировка напряжений благодаря технологиям LLC, синхронного выпрямителя (SR) и DC-to-DC.
*Две мощные линии 12В, выдают ток: 36А + 32А.
*120мм вентилятор BQ QF2-12025-MS серии SilentWings.
*Функция остановки вентилятора отсутствует, но вентилятор вращается на очень низких скоростях при легких и умеренных нагрузках.
*Сертификат 80 PLUS Gold (до 93.9%).
*Конденсаторы не японские, тайваньские Teapo (85C, а не 105C и из-за этого 5 летняя гарантия, но более низкая цена) и Elite. Также используются 18 полимерных конденсаторов от APAQ, которые гораздо более устойчивы к высоким рабочим температурам.
*Поддержка схемы питания материнской платы MSI MAG B560 Tomahawk WiFi: 24+8+4 pin.
*Глубина блока питания - 160мм.
*5 лет гарантии.
*ОЕМ-производитель: CWT. Дизайн без каких-либо кабелей, блокирующих воздушный поток, а расстояние между компонентами достаточно велико, чтобы обеспечить хороший воздушный поток.
- Корпус: be quiet! PURE BASE 500 BLACK (BG034) - 5750 рублей.
*Два предустановленных 140мм вентилятора Pure Wings 2.
*Шумоизоляция фронтальной и боковых панелей, а также классической верхней крышки.
*Кожух блока питания и продуманная система размещения кабелей.
*Максимальная высота кулера: 190мм.
*Максимальная длина устанавливаемой видеокарты: 369мм.
*Два 3.5-дюймовых внутренних отсека и пять отсеков для 2.5-дюймовых накопителей. Стоит это учитывать при построении дисковой подсистемы на материнской плате MSI MAG B560 Tomahawk WiFi, у которой при установке трёх M.2 PCIe накопителей, отваливаются два SATA порта (остаётся всего четыре).
*Нет фронтальных USB 3.2 Gen2 портов.
Цена: 85880 рублей (Intel Core i5-11600K OEM, be quiet! DARK ROCK 4 (BK021), 32ГБ (2х 16ГБ) DDR4-3200, MSI MAG B560 Tomahawk WiFi, Samsung SSD 980 PRO (MZ-V8P500BW), без дискретной видеокарты, be quiet! PURE POWER 11 FM 750W (BN319), be quiet! PURE BASE 500 BLACK (BG034)).
*Плюс рекомендуемая дискретная видеокарта, построенная на чипсете Nvidia GeForce RTX 3060 LHR (360ГБ/с).

..............................
Конфигурация рабочей станции до 120000 рублей:
..............................

Платформа AMD.
- Центральный процессор: 8-ядерный AMD Ryzen 7 5800X BOX (100-100000063WOF) - 37690 рублей. Или AMD Ryzen 7 5800X OEM (100-000000063) - 34990 рублей.
*Без штатного кулера, BOX - 3 года гарантии, OEM - 1 год гарантии.
*Для уменьшения бюджета используем 8-ядерные процессоры: AMD Ryzen 7 3800XT (100-100000279WOF) - 36590 рублей или AMD Ryzen 7 3800X (100-100000025BOX) - 32990 рублей или AMD Ryzen 7 3700X (100-100000071BOX) - 25580 рублей или процессор с iGPU AMD Ryzen 7 PRO 4750G (100-000000145) - 25990 рублей.
- Кулер для процессора: Zalman CNPS20X - 6400 рублей.
*Высота кулера от 173мм до 184мм (при регулировке для совместимости с модулями памяти в третьем и четвёртом DIMM слоте, высота 47мм). Максимальный уровень TDP процессора: 300Вт. Вес: 1.32 кг (1.04 кг вес радиатора).
- Материнская плата: GIGABYTE B550 VISION D - 23990 рублей.
*Рекомендует сборщик профессиональных рабочих станций Puget System.
*4 DIMM-разъема для установки модулей ОЗУ DDR4 с функцией ECC или Non-ECC.
*Если активное охлаждение отпугивает (его нет на AMD X570S) и не нужны линии PCIe 4.0 от чипсета, обращаем внимание на материнские платы построенные на чипсете AMD B550.
*Сертифицированный интерфейс Thunderbolt 3.
*Для кого важны сетевые возможности платы, есть вариант GIGABYTE B550 VISION D-P, где заменили два контролера Intel GbE LAN на два контроллера 2,5GbE LAN.
- Оперативная память (QVL для Vermeer), 16ГБ модуль DDR-3200 (SPD), двухранговые, без радиаторов - 7600 рублей: Crucial CT16G4DFD832A.16FE1 (Micron), Kingston KVR32N22D8/16 (Micron).
- Системный диск: Samsung SSD 980 PRO (MZ-V8P500BW) - 12990 рублей.
*500ГБ, PCIe 4.0, контроллер Samsung Elpis, ресурс 300TBW, 5 лет гарантии, максимальная последовательная скорость чтения - 6.9ГБ/с, записи - 5ГБ/с.
*Значение скорости последовательной записи за пределами буфера, обслуживаемого технологией записи TurboWrite, составляет: до 1000МБ/с.

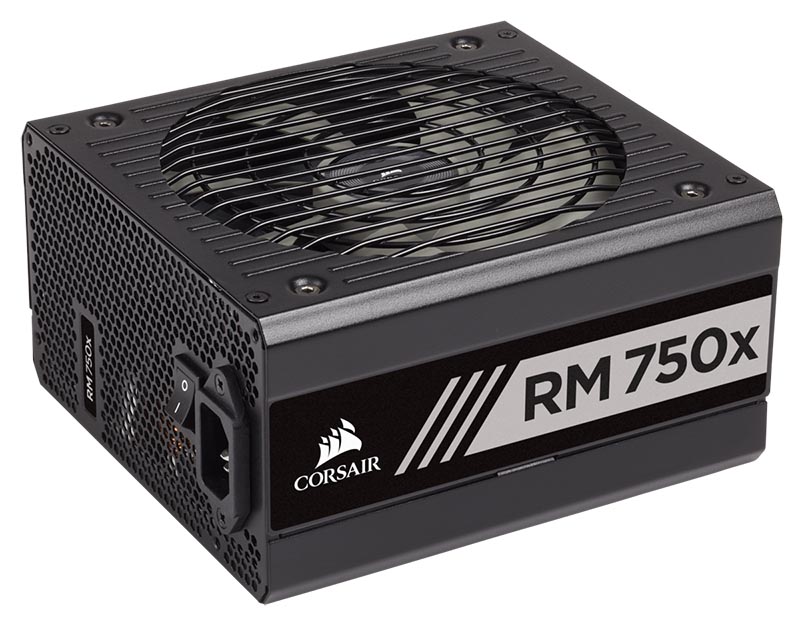

- Блок питания: Corsair RM 750x (CP-9020179-EU) - 12499 рублей.
*Сертификат: 80 PLUS Gold.
*Мощность и ток по линии 12В, соответственно 750Вт и 62.5А.
*Основной разъём питания: 24 pin, разъёмы для питания процессора (CPU): 2x 4+4 pin, разъемы для питания видеокарты (PCIe): 4x 6+2 pin.
*135мм вентилятор охлаждения.
*Полупассивный режим работы (при нагрузке до 30%).
*Японские конденсаторы.
*Полностью модульное подключение кабелей нагрузки.
*10 лет гарантии.
- Корпус: Fractal Design DEFINE R6 Black (FD-CA-DEF-R6-BK) - 11500 рублей.
*Отсеки расширения: 1х 5.25", 6х 3.5"/2.5", 2х отсека под 2.5" SSD диски.
*Поддержка установки кулера высотой 185мм (Zalman CNPS20X - 184мм).
Цена: 117569 рублей (AMD Ryzen 7 5800X OEM, Zalman CNPS20X, 32ГБ (2х 16ГБ) DDR4-3200, GIGABYTE B550 VISION D, Samsung SSD 980 PRO (MZ-V8P500BW), без дискретной видеокарты, Corsair RM 750x, Fractal Design DEFINE R6 Black).
*Плюс рекомендуемая дискретная видеокарта, построенная на чипсете Nvidia GeForce RTX 3060 Ti LHR (448ГБ/с).

..............................

Платформа Intel.
- Центральный процессор: 8-ядерный Intel Core i7-11700K BOX (BX8070811700K S RKNL) - 34990 рублей.
Или как вариант удешевления: Intel Core i7-11700K OEM (CM8070804488629S RKNL): - 33990 рублей.
*Без штатного кулера, BOX - 3 года гарантии, OEM - 1 год гарантии.

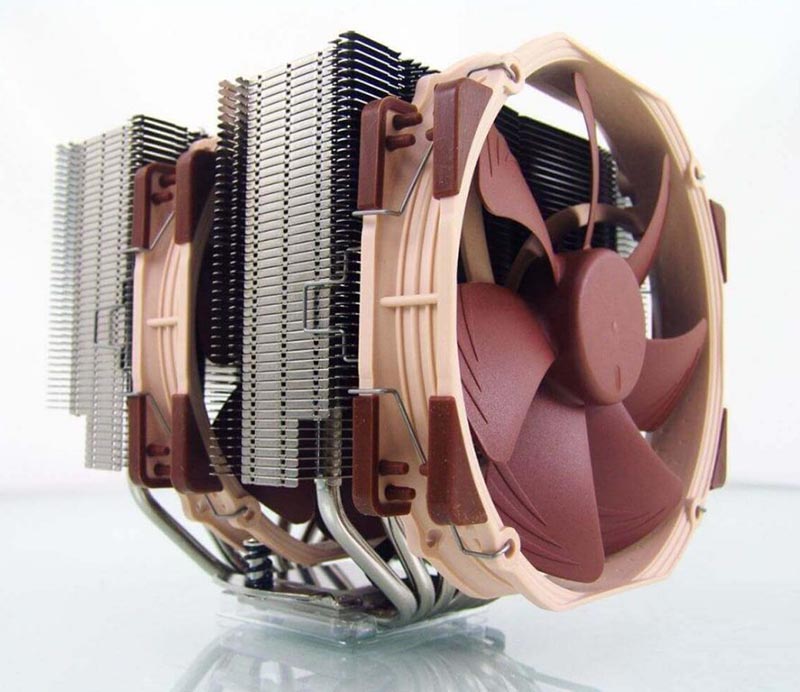

- Кулер для процессора: Noctua NH-D15 - 7590 рублей.
*Кулер должен охладить процессор со следующими параметрами PL1=125Вт и PL2=229Вт, при заявленных для Noctua NH-D15 - 220Вт.
*Высота кулера: 165мм.
- Материнская плата: для рабочих станций два варианта Gigabyte Z590 VISION G (без контроллера Thunderbolt 4, только для подключения дискретной карты расширения GC-MAPLE RIDGE) - 22100 рублей и Gigabyte Z590 VISION D (с контроллером Thunderbolt 4) - 29130 рублей.
Что получим, доплатив ~ 7000 рублей в лице платы Gigabyte Z590 VISION D:
*Встроенный контроллер Intel Thunderbolt 4, обслуживает два USB Type-C порта на задней панели.
*Второй 2,5GbE сетевой контроллер Intel i225-V (2,5 Гбит/1 Гбит/100 Мбит).
*Встроенный беспроводной адаптер Intel Wi-Fi 6 AX200 + Bluetooth 5.1.
*Линии процессора PCI Express x16 не деляться на два слота х8 и х8.
*Есть поддержка Multi-GPU конфигураций для видеокарт NVIDIA.
*Но, у платы Gigabyte Z590 VISION G есть своя фишка, это 4х слота M.2 NVMe PCIe, три из них используют PCIe 4.0 x4 линии процессора. А плата Gigabyte Z590 VISION D имеет на своём борту 3х слота M.2 NVMe PCIe, и только один из них использует PCIe 4.0 x4 линии процессора.
Плюс у платы Gigabyte Z590 VISION G есть 2 порта USB Type-C, с подержкой спецификации USB 3.2 Gen 2x2 (один порт на задней панели, и один выносной порт доступен при подключении к USB-разъему на материнской плате). А плата Gigabyte Z590 VISION D имеет только один выносной порт USB 3.2 Gen 2x2, который доступен при подключении к USB-разъему на материнской плате.
- Оперативная память, валидированные 16ГБ модули памяти (SPD DDR4-3200), двухранговые, CL22, без радиаторов охлаждения (31.25мм) ~ 7350 рублей (цена за 1 штуку): Crucial CT16G4DFD832A.16FE1 (Micron), Kingston KVR32N22D8/16 (Micron).
- Системный диск: Samsung SSD 980 PRO (MZ-V8P500BW) - 12990 рублей.
*500ГБ, PCIe 4.0, контроллер Samsung Elpis, ресурс 300TBW, 5 лет гарантии, максимальная последовательная скорость чтения - 6.9ГБ/с, записи - 5ГБ/с.
*Значение скорости последовательной записи за пределами буфера, обслуживаемого технологией записи TurboWrite, составляет: до 1000МБ/с.

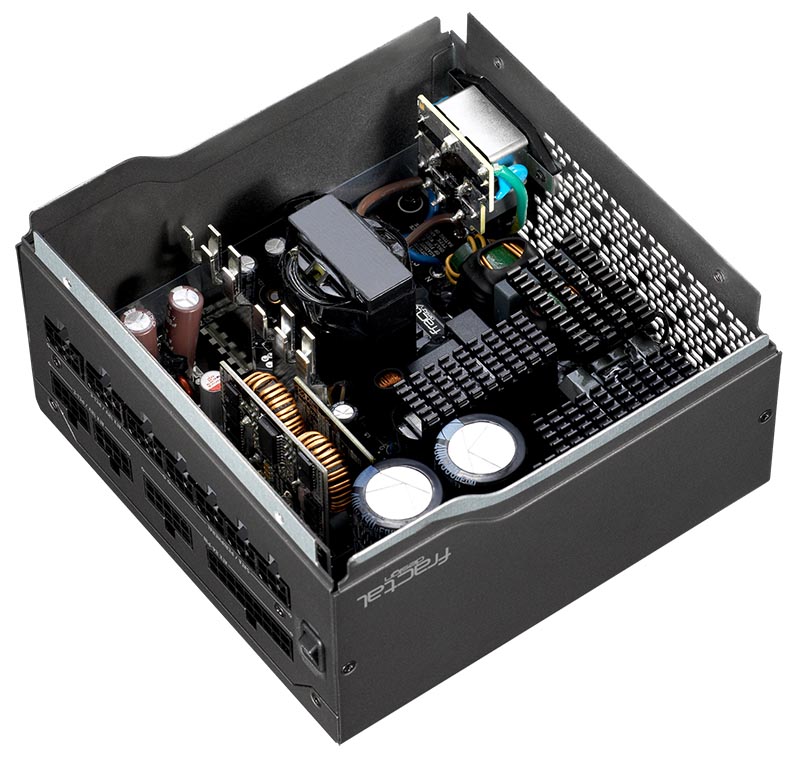

- Блок питания: Fractal Design ION+ 760W Platinum (FD-PSU-IONP-760P-BK) - 12499 рублей.
*Сертификат 80 PLUS Platinum.
*По одной 12В линии выдаёт ток - 63.3A.
*6х PCIe 6+2 pin и 10х SATA разъёмов.
*Есть дополнительный 600 мм 8-pin коннектор для CPU (EPS12V 8-pin).
*Тихий 140мм вертилятор с гидродинамическим подшипником.
*Полностью модульное подключение кабелей нагрузки.
*Глубина блока питания - 150мм. Вес: 1.66 кг.
*Поддержка полупассивной системы охлаждения Zero RPM (есть механический переключатель).
*Активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.
*Японские конденсаторы Rubycon и Nippon Chemi-Con.
*Мягкие и гибкие кабели нагрузки.
*OEM шассии от High Power.
*Гарантия: 10 лет.
- Корпус: Fractal Design DEFINE R6 Black (FD-CA-DEF-R6-BK) - 11500 рублей.
*Отсеки расширения: 1х 5.25" (съемный отсек), 6х 3.5"/2.5" (универсальные скобы крепления), 2х отсека под 2.5" SSD диски.
*Поддержка установки кулера высотой 185мм.
Или корпус: Fractal Design DEFINE R5 Black ATX (FD-CA-DEF-R5-BK) - 9990 рублей.
*Отсеки расширения: 2х 5.25" (съемные отсеки), 8х 3.5"(две корзины для жестких дисков с силиконовыми прокладками), 2х отсека под 2.5" SSD диски.
*Поддержка установки кулера высотой 180мм.
Или если нужен порт USB 3.2 Gen2 Type-C на передней панели, а также высота кулера до 190мм, и хватит 6х 3.5-дюймовых отсеков, то доплачиваем до суммы: 13399 рублей и забираем корпус Fractal Design DEFINE 7 (FD-C-DEF7A-01).
*Возможность преобразования в компоновку Storage, вмещающую до 14 жестких дисков, до 4 выделенных лотков для SSD-дисков и 1 отсек для оптического диска (в комплекте 6 кронштейнов HDD/SSD + 2 кронштейна SSD + 1 мультикронштейн).
Цена: 113859 рублей (Intel Core i7-11700K OEM, Noctua NH-D15, 32ГБ (2х 16ГБ) DDR4-3200, Gigabyte Z590 VISION G, Samsung SSD 980 PRO (MZ-V8P500BW), без дискретной видеокарты, Fractal Design ION+ 760W Platinum, Fractal Design DEFINE R5 Black).
*Плюс рекомендуемая дискретная видеокарта, построенная на чипсете Nvidia GeForce RTX 3060 Ti LHR (448ГБ/с).

..............................
Конфигурация рабочей станции до 150000 рублей:
..............................

Платформа AMD.
- Центральный процессор: 12-ядерный AMD Ryzen 9 5900X BOX (100-100000061WOF) - 48590 рублей или AMD Ryzen 9 5900X OEM (100-000000061) - 45990 рублей.
*Без штатного кулера, BOX - 3 года гарантии, OEM - 1 год гарантии.
*Как опция: 16-ядерные процессоры AMD Ryzen 9 5950X BOX (100-100000059WOF) или AMD Ryzen 9 3950X BOX (100-100000051WOF).
Или в сторону уменьшения бюджета, выбираем: 12-ядерные процессоры AMD Ryzen 9 3900XT (100-100000277WOF) & AMD Ryzen 9 3900X (100-100000023BOX) & AMD Ryzen 9 3900 (100-000000070).
- Кулер для процессора: Zalman CNPS20X - 6400 рублей.
*Высота кулера от 173мм до 184мм (при регулировке для совместимости с модулями памяти в третьем и четвёртом DIMM слоте, высота 47мм). Максимальный уровень TDP процессора: 300Вт. Вес: 1.32 кг (1.04 кг вес радиатора).
- Материнская плата: GIGABYTE X570 AORUS ULTRA - 24310 рублей.
*7 разъёмов для подключения корпусных вентиляторов/кулера/помпы (2А). Неудобный доступ к разъёмам для системных вентиляторов и их всего два! И они находятся в левой части платы.
*Все три M.2 слота идут в комплекте со штатным радиатором охлаждения.
*На задней плате есть USB Type-C порт. Плюс есть поддержка USB Type-C на передней панели (для кого это важно, нужно выбирать корпус с такими портами на передней панели).
*Второй PCI Express 4.0 x16 слот также использует линии процессора, может пригодиться для подключения дискретной карты Intel Xe DG1 (для аппаратного декодирования/кодирования видео).
*Плата использует контроллер Infineon IR35201 в конфигурации 6+1 и использует удвоители фазы (Infineon IR3599) для получения схемы 12+2, всё как и в плате GIGABYTE X570 AORUS PRO (поэтому если хотите сэкономить ~ 3000 рублей, можно обратить внимание на неё).
*Кулер на чипсете (который потребляет 11Вт), он частично может перекрываться установленной длинной видеокартой с трёхслотовой системой охлаждения.
*Данную системную плату использует сборщик Puget System.
*X570 чипсет отличается от B550, поддержкой линий PCIe 4.0, и также как в чипсетах Intel Z590/H570 Express, процессор соединяется с чипсетом линиями PCIe 4.0 x4 (а не PCIe 3.0 x4):

- Оперативная память: 16ГБ модуль памяти Crucial CT16G4DFD832A: 7899 рублей (цена за 1 штуку).
*Двухранговые (DS) модули оперативной памяти объемом 16ГБ, DDR4-3200 (PC25600), CL22-22-22-52. Есть в QVL списке GIGABYTE X570 AORUS ULTRA (rev1.1) и использует Puget System, поддержка работы с 4х модулями DIMM. Рабочее напряжение: 1.2В. Высота модуля памяти: 31.25 мм.
*Или можно выбрать самостоятельно другой валидированный набор с гарантированной тактовой частотой DDR4-3200 и выше в XMP, на странице поддержки материнской платы. Подбирайте модули памяти по высоте под кулер и корпус!
- Системный диск: Samsung SSD 980 PRO (MZ-V8P1T0BW) - 18990 рублей.
*1ТБ, PCIe 4.0, контроллер Samsung Elpis, ресурс 600TBW, 5 лет гарантии, максимальная последовательная скорость чтения - 7ГБ/с, записи - 5ГБ/с.
*Значение скорости последовательной записи за пределами буфера, обслуживаемого технологией записи TurboWrite, составляет: до 2000МБ/с.
- Блок питания: для мощной дискретной видеокарты, можно обратить внимание на 860Вт блок питания Fractal Design ION+ 860W Platinum (FD-PSU-IONP-860P-BK) - 13490 рублей.
*Ток выдаваемый по 12В линии - 71.6А.
*140мм FDB вентилятор охлаждения Fractal Design Dynamic Series и поддержка режима работы Zero RPM.
*10 лет гарантии.
- Корпус: Fractal Design DEFINE 7 (FD-C-DEF7A-01) - 13399 рублей. Шумоизоляция, без окон, цвет корпуса - черный.
*Поддержка установки кулера высотой 190мм (Zalman CNPS20X - 184мм).
*Как организовывает охлаждение процессора AMD Ryzen 9 5900X в корпусе Fractal Design DEFINE 7, можно посмотреть в статье Лучшая рабочая станция для Adobe After Effects.
*Описание работы системного блока: тихий корпус со звукоизоляцией, у БП начинает работать вентилятор, только по достижении 30% загрузки, видеокарта с поддержкой пассивного режима работы, вентиляторы начинают вращаться при нагреве GPU до 60C.
Цена: 154175 рублей (AMD Ryzen 9 5900X OEM, Zalman CNPS20X, 64ГБ (4х 16ГБ) DDR4-3200, GIGABYTE X570 AORUS ULTRA, Samsung SSD 980 PRO (MZ-V8P1T0BW), без дискретной видеокарты, Fractal Design ION+ 860W Platinum, Fractal Design DEFINE 7 BLACK).
*Плюс рекомендуемая дискретная видеокарта, построенная на чипсете Nvidia GeForce RTX 3070 Ti LHR (608ГБ/с).

..............................

Платформа Intel.
- Центральный процессор: 8-ядерный Intel Core i9-11900K BOX (BX8070811900K S RKND) - 46990 рублей, Intel Core i9-11900K OEM (CM8070804400161S RKND) - 45990 рублей.
Или как вариант удешевления: Intel Core i7-11700K BOX (BX8070811700K S RKNL): - 34990 рублей, Intel Core i7-11700K OEM (CM8070804488629S RKNL): - 33990 рублей.
*Без штатного кулера, BOX - 3 года гарантии, OEM - 1 год гарантии.
- Кулер для процессора: Noctua NH-D15 - 7590 рублей.
*Кулер должен охладить процессор со следующими параметрами PL1=125Вт и PL2=251Вт, при заявленных для Noctua NH-D15 - 220Вт.
*Puget System тестировала процессор Intel Core i9-11900K в Adobe Premiere Pro CC 2021 с кулером: Noctua NH-U12S.
- Материнская плата: Gigabyte Z590 VISION D - 29130 рублей.
- Оперативная память, валидированные 32ГБ модули памяти (SPD DDR4-3200), двухранговые, CL22, без радиаторов охлаждения (31.25мм) ~ 14537 рублей (цена за 1 штуку): Kingston ValueRAM KVR32N22D8/32 (Micron).
- Системный диск: Samsung SSD 980 PRO (MZ-V8P1T0BW) - 18990 рублей.
*1ТБ, PCIe 4.0, контроллер Samsung Elpis, ресурс 600TBW, 5 лет гарантии, максимальная последовательная скорость чтения - 7ГБ/с, записи - 5ГБ/с.
*Значение скорости последовательной записи за пределами буфера, обслуживаемого технологией записи TurboWrite, составляет: до 2000МБ/с.
- Блок питания: для мощной дискретной видеокарты, можно обратить внимание на 860Вт блок питания Fractal Design ION+ 860W Platinum (FD-PSU-IONP-860P-BK) - 13490 рублей.
*Ток выдаваемый по 12В линии - 71.6А.
*140мм FDB вентилятор охлаждения Fractal Design Dynamic Series и поддержка режима работы Zero RPM.
*10 лет гарантии.
- Корпус: Fractal Design DEFINE 7 (FD-C-DEF7A-01) - 13399 рублей. Шумоизоляция, без окон, цвет корпуса - черный.
Цена: 145663 рублей (Intel Core i7-11700K OEM, Noctua NH-D15, 64ГБ (2х 32ГБ) DDR4-3200, Gigabyte Z590 VISION D, Samsung SSD 980 PRO (MZ-V8P1T0BW), без дискретной видеокарты, Fractal Design ION+ 860W Platinum, Fractal Design DEFINE 7 BLACK).
*Плюс рекомендуемая дискретная видеокарта, построенная на чипсете Nvidia GeForce RTX 3070 Ti LHR (608ГБ/с).

..............................

!!!Накопители (как и некоторые другие комплектующие) можно выбирать из разных ценовых категорий, как и менять их ёмкость, ТМ (например все накопители на платформе Phison PS5018-E18 одинаковые), интерфейс PCIe 3.0/4.0, собирать загрузочный RAID 0 массив, можно взять примеры из предыдущего цикла статей и т.д. Подробно настройка и выбор комплектующих для дисковой подсистемы (а это одна из самых важных опций для видеомонтажа), накопители для: медиа кэша (нужно ли покупать M.2 NVMe для него), видео (HDD или SSD), как распределять нагрузку, файл подкачки и прочее, уже были рассмотрены ранее в статьях по сборке ПК для видеомонтажа.

..............................

!!!Собираем рабочую станцию с учётом новой перспективной функции Multi-Frame Rendering в программе Adobe After Effects CC 2022.

..............................

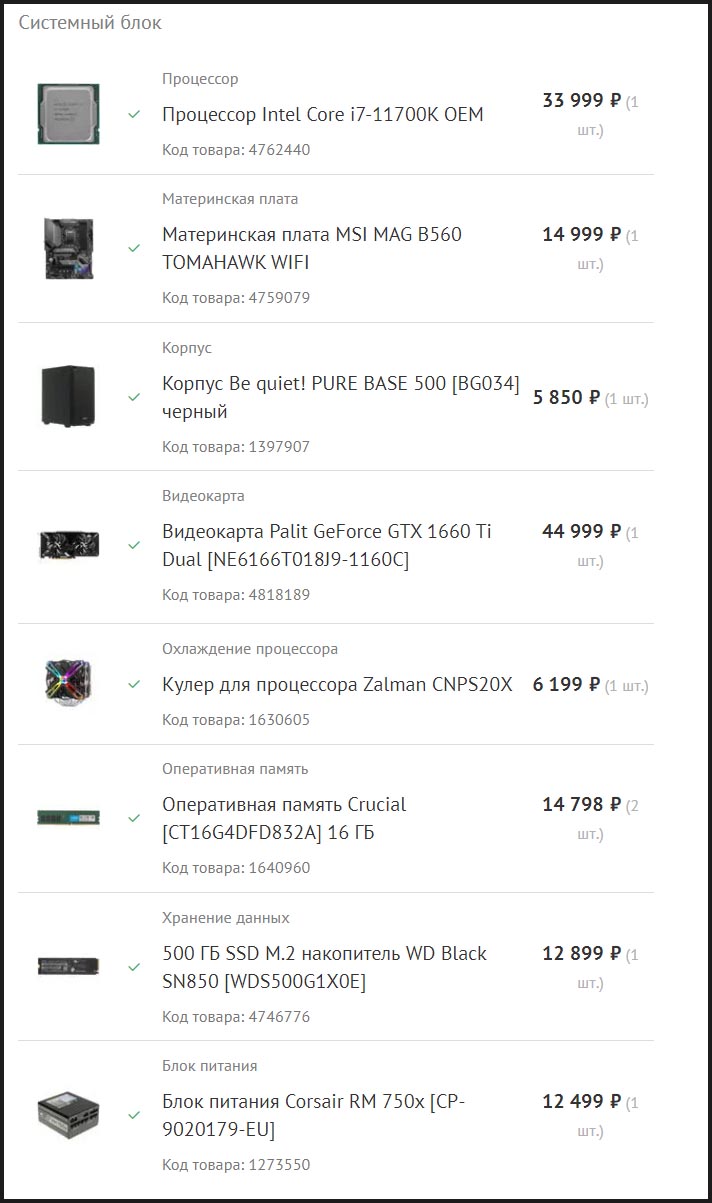

*Вот как пример собранного конфига в DNS (так как будет заказана сборка), из того что было в наличии и работать уже надо было завтра (т.е. ждать снижения цен на видеокарты нет времени).

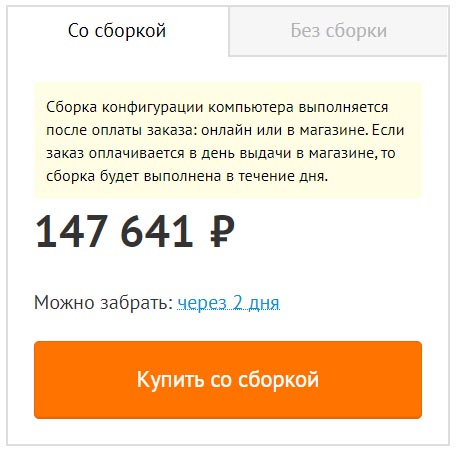

Цена со сборкой: 147 тыра. Если убрать один модуль памяти, заменить системный диск: Samsung 980 Pro на Samsung 970 EVO Plus, и убрать видеокарту, то получим ценник 90 тыра.

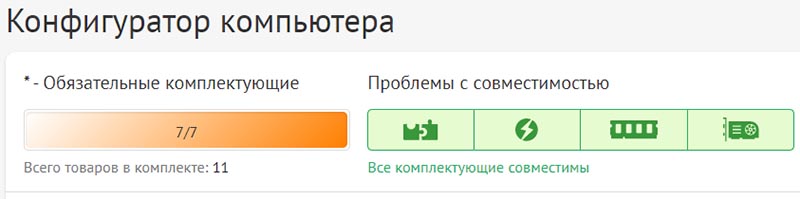

Есть пометка: все комплектующие совместимы.

Но, после выбора комплектующих конфигуратор DNS будет последовательно выдавать следующие сообщения:
- При расчёте совместимости процессора и материнской платы используется информация от производителя, однако, поскольку материнские платы в нашем каталоге не всегда разделены по конкретным ревизиям и версиям BIOS, для запуска ПК может понадобиться перепрошивка BIOS на более новую\старую версию. Для избежания проблем, перед покупкой сверяйтесь с информацией на сайте производителя материнских плат.
*Это касается старых материнскиъх плат и более свежих процессоров.
- Когда будете выбирать монитор - сравнивайте видеовыходы на нём с видеокартой, а не материнской платой. Одновременно видеовыходы материнской платы и видеокарты не работают. Возможно, потребуется купить переходник.
- Выбранная видеокарта не поддерживает SLI\Crossfire и может быть установлена в компьютер только в единичном экземпляре.
*Системная плата также не поддерживает SLI, а видеокарты могут работать как независимо, так и в режиме Multi-GPU.
- Материнские платы не всегда тестируются со всеми возможными видами оперативной памяти. Поэтому несмотря на электрическую, логическую и физическую совместимость по разъему, рекомендовано дополнительно перепроверить совместимость конкретной оперативной памяти с выбранной вами материнской платой.
*Был выбран валидированный производителем материнской платы модуль памяти: Crucial CT16G4DFD832A. Который также не будет конфликтовать с процессорным кулером.
- Некоторых товаров в составе конфигурации нет в наличии. Вы можете купить часть товаров в составе конфигурации без сборки.
Итоговый конфиг: процессор Intel Core i7-11700K OEM, материнская плата MSI MAG B560 TOMAHAWK WIFI, корпус Be quiet! PURE BASE 500 [BG034] черный, видеокарта Palit GeForce GTX 1660 Ti Dual [NE6166T018J9-1160C], кулер для процессора Zalman CNPS20X, оперативная память Crucial [CT16G4DFD832A] 16ГБ, 500ГБ SSD M.2 накопитель WD Black SN850 [WDS500G1X0E], блок питания Corsair RM 750x [CP-9020179-EU].
Обоснование и совместимость:
- Процессор Intel Core i7-11700K наиболее оптимальное решение по соотношению цена/производительность, OEM гарантия - 1год, без индекса F - значит iGPU активна.
- Материнская плата построена на чипсете B560 Express, и поддерживает разгон оперативной памяти (а также XMP профили). Если нужна вдвое большая пропускная способность DMI шины, то смотрим на следующий чипсет H570 Express.
- Корпус поддерживает процессорные кулеры высотой до 190мм.
- Видеокарта GTX 1660 Super, которая увеличивает ПСП с 288ГБ/с до 336ГБ/с, в среднем стоит на 10 тыров дороже GTX 1660 Ti, которая более производительна (5.5Тфлопс против 5Тфлопс).
- Кулер способен обеспечить охлаждение процессора с заявленным PL2=229Вт. Сложность его установки, перекладываем на плечи сборщика.
- Два модуля валидированной оперативной памяти, оставляют манёвр на апгрейд объёма с 32ГБ до 64ГБ суммарно. Данная память протестирована производителем для всех четырёх DIMM слотов.
- Под систему был выбран накопитель серии WD Black SN850 (модель без радиатора WDS500G1X0E, хотя с радиатором модель WDS500G1XHE стоила дешевле на 600 рублей дешевле), так как многие издания его поставили немного выше основного конкурента Samsung SSD 980 PRO. При одинаковой цене, эта опция выбирается по желанию юзера.
- Блок питания Corsair RM 750x также многие компьютерные издания считают лучшим в своей нише. И его мощности хватит, для покупки в будущем более мощной видеокарты.

..............................

*Рекомендуемые системные требования у Adobe не очень высокие, чтобы не отпугнуть потенциальных покупателей, но вот в статье "Оптимизация системы для работы с Premiere Pro и After Effects", уже идут совсем другие советы к сборке рабочей станции:
Четыре ключевых составляющих хорошей системы видеопроизводства — это память (RAM), хранилище (дисковая подсистема), графика (видеокарта) и процессор (CPU).
- Оперативная память. Технологические процессы профессиональных видео зависят от системной памяти. Хорошая рабочая станция для редактирования видео должна иметь от 32 ГБ до 128 ГБ памяти.
- Хранилище/жесткие диски. Скорость сохранения является критически важным параметром для видеопроизводства. Используйте твердотельные диски NVMe или SSD. При отсутствии быстрого RAID-массива вращающиеся диски (HDD) обычно не обеспечивают достаточную скорость для производства HD и 4K видео.
Сколько дисков необходимо для видеопроизводства?
Лучший способ добиться отличной производительности (и организовать файлы разных типов) — это распределить нагрузку между несколькими дисками. Оптимальная настройка предполагает наличие трех дисков:
Системный диск для ОС и приложений.
Диск для кэша медиафайлов.
Медиа-носитель (или общее хранилище).
У вас есть только два диска? Используйте быстрый внешний диск для своих медиафайлов и кэша медиафайлов.
Что такое кэш медиафайлов?
Кэш медиафайлов — это место, где Premiere Pro хранит файлы ускорителей, включая файлы пиков (.pek) и соответствующие аудиофайлы (.cfa). Premiere Pro может выполнять тысячи обращений к этим файлам каждую секунду.
Диски NVMe в сравнении с SSD (имеется ввиду SATA).
Прекрасно подходят карты флэш-памяти NVMe с возможностью подключения Thunderbolt 3/Thunderbolt 4/USB4 (пропускная способность 40Гбит/с, реальная до 32Гбит/с).
Также подходят диски SSD с возможностью подключения USB 3.1, но они имеют ограничение в 4 ТБ.
- Графика (видеокарты). Графический процессор (GPU) используется для рендеринга на экране и экспорта, приоритетных сфер для видеопроизводства. Premiere Pro разработан для использования преимуществ графического процессора. After Effects также оптимизирован для графического процессора.
Видеокарта с минимальным объемом памяти 4 ГБ (VRAM).
(Необязательно) Для ускорения рендеринга и экспорта можно использовать несколько графических процессоров, в том числе eGPU. Так называемая технология Multi-GPU.
Убедитесь, что ваши графические драйверы обновлены! Устаревшие графические драйверы являются одной из наиболее распространенных причин возникновения проблем с производительностью при работе с видеоприложениями. Для оптимальной производительности убедитесь, что у вас установлены последние версии драйверов для вашего графического процессора, включая встроенные графические процессоры Intel.
- Центральный процессор. Применительно к процессорам (CPU) тактовая частота имеет большее значение для After Effects. Несколько ядер оказывают большее влияние на Premiere Pro. Лучший вариант для запуска обоих приложений — быстрый центральный процессор с 8 ядрами.
Настоятельно рекомендуется использовать процессоры Core i7 или Core i9 от Intel, или эквиваленты AMD.
Тактовая частота должна составлять не менее 3,2 ГГц.
8 ядер — идеальный вариант для Premiere Pro. Приложение может использовать больше ядер, но без существенного дополнительного преимущества. В зависимости от выполняемой задачи Premiere Pro работает с эффективностью 93-98 % с 8 ядрами.
Важное замечание о работе с форматами H.264 и HEVC:
H.264 и H.265 (HEVC) — популярные форматы захвата для зеркальных камер DSLR, беззеркальных камер, экшн-камер и телефонов. H.264 также является предпочтительным форматом для загрузки на YouTube и веб-сайты социальных сетей. Эти сжатые форматы хорошо подходят для захвата и распространения, но они интенсивно используют процессор для последующей обработки.
Если вы работаете с форматами H.264 и H.265, рассмотрите процессоры Intel Core i7 и Core i9, которые предлагают аппаратное ускорение Quick Sync, поддерживаемое как в Premiere Pro, так и в After Effects.
Процессоры AMD и Intel Xeon хорошо работают при использовании других форматов, таких как форматы кинокамер (например RED, Sony Venice, ARRI) и форматы вещания (например XDCam HD).
Обновление системы. Добавление памяти — это самый простой и обычно наиболее эффективный способ обновления системы с целью повышения производительности как для Premiere Pro, так и для After Effects.
Обновите систему Premiere Pro в следующем порядке:
1. Больше оперативной памяти — до 128 ГБ, если ваша материнская плата это поддерживает.
2. Более быстрый графический процессор (или дополнительные графические процессоры) для более быстрого рендеринга и экспорта.
3. Более быстрые диски NVMe или SSD (или большее количество).
4. Более быстрые центральные процессоры (CPU).
Обновите систему After Effects в следующем порядке:
1. Больше оперативной памяти — 128 ГБ — хорошая цель для современных систем.
2. Более быстрые диски NVMe или SSD (или большее количество).
3. Более быстрый графический процессор (или дополнительные графические процессоры) для более быстрого рендеринга и экспорта.
4. Более быстрые центральные процессоры (CPU).
И ответы Adobe на часто задаваемые вопросы:
- Как ускорить экспорт? На время экспорта влияет как ваше графическое оборудование, так и ваш технологический процесс. Второй графический процессор (того же класса, что и основной графический процессор) может значительно повысить скорость экспорта. Создание предварительных просмотров во время редактирования может также ускорить время экспорта.
- Как оптимизировать производительность для многокамерных технологических процессов? Если у вас хорошая система, то производительность технологических процессов с несколькими камерами больше зависит от настроек вашего проекта, чем от вашего оборудования. Опытные пользователи создают свои шаблоны проектов, чтобы стандартизировать свои настройки.
- Нужен ли мне внешний контрольный монитор? Настоятельно рекомендуется использовать откалиброванный контрольный монитор, подключенный через внешнее передающее оборудование, для точного отображения чересстрочного и критически важного с цветовой точки зрения содержимого. Для правильного мониторинга HDR-содержимого требуется внешний дисплей с поддержкой HDR.
- Какой монитор лучше всего подходит для видеоредактирования? Это вопрос личных предпочтений. Поскольку шкала времени является центральным элементом пользовательского интерфейса Premiere Pro, широкий 37-дюймовый дисплей в сочетании со вторым контрольным монитором будет отличным вариантом.
- Что вы посоветуете для работы с многоканальным звуком? Для одновременного отслеживания многоканального звука требуется многоканальная аудиокарта. В Windows аудиокарта должна поддерживать ASIO.
- Насколько мой технологический процесс влияет на производительность? Ваш технологический процесс и то, как вы решите работать с форматами файлов, может существенно повлиять на общую производительность. Подробнее об этом и пользе транскодирования, можно прочитать в руководстве Adobe (на русском языке) - Рекомендации: работа с нативными форматами, по ссылке ниже:
https://helpx.adobe.com/ru/premiere-pro/using/best-practices-formats.html
Резюмируя рекомендации Adobe:
- Центральный процессор (CPU) с 8 ядрами и высокими тактовыми частотами от 3.2 ГГц (высокое значение IPC).
- От 32ГБ оперативной памяти.
- Три накопителя (системный диск для ОС и приложений + диск для кэша медиафайлов + диск для медиа-носителей) и порты USB 3.2 Gen2 или Thunderbolt/USB4 для подключения быстрых внешних накопителей. Используйте твердотельные диски NVMe или SSD.
- Видеокарта с 4ГБ бортовой видеопамяти. Например: GeForce GTX 1650 GDDR6 и выше.

..............................

Сборка рабочей станции или графической станции, это не только перечень комплектующих, которые будут совместимы друг с другом, чтобы кулер не перекрывал модули памяти, или M.2 слот с радиатором, который использует процессорные линии, а также его габариты по высоте - банально позволяли закрыть крышку корпуса.
Это также подбор комплектующих под ваши конкретные задачи, но обычно при сборе рабочей станции, ставится такая задача: "Какие комплектующие купить для Adobe Premiere Pro".
Видеографы, которые должны быть хорошо знакомы с ТЗ, почему-то не могут сформулировать, какие у них требования к рабочей станции, свои рабочие форматы видео, используется ли транскодирование или прокси, свой техпроцесс, объёмы материала и средняя их длительность и т.д. и т.п.
Хочется видеокарту побыстрее, а что со старой? Какая была загрузка, на каких задачах? Может дело не в видеокарте.
Такое впечатление, что шансов больше у "службы безопасности банка" узнать коды безопасности с обратной стороны карты (CVV/CVC), чем выяснить в какой версии программы работает видеограф и другие подробности его трудовой деятельности.
Есть большой опыт общения именно с видеографами по выбору железа, обычно это срочная покупка (быстрее покупают только ноутбуки, которые как правило имеют более долгий цикл жизни). И большие нудные статьи читать некогда (время поджимает), или обосновывают это тем, что не разбираются в вопросе.
Другой момент, это видеографы, которые уже где-то чего-то нахватались, и появляются с вопросами: "а как вам такой конфиг?". Естественно, конфиг "для работы с видео", из подробностей, это работа в Adobe Premiere Pro (версия программы тоже лишняя информация).
Тут тоже много штампов, не считая того, что непонятно для каких конкретных задач собирается данная рабочая станция:
- Берём процессор попроще (потом купим подороже/ядер побольше), а видеокарту дорогую (которая и съедает большую часть бюджета). Раз экономят на процессоре, то материнскую плату выбирают по остаточному принципу, т.е. самую дешевую.
Как показывает практика, абсолютное большинство видеографов, процессоры никогда не апгрейдят, да и выбранная материнская плата, может просто не потянуть более мощный процессор (на платформе AMD Ryzen шанс такой рокировки немного выше).
В то время как видеокарты за это время могут сменить аж три поколения, и именно они являются расходным материалом.
А смена процессора на той же платформе Intel, выливается не в апгрейд, а в покупке новой платформы: процессор (новый сокет) + материнская плата + модули памяти. По сути покупаем новый комп.
Т.е. платформа более важное вложение, чем видеокарта, если мы хотим иметь более длинный жизненный цикл рабочей станции.
- Выбор видеокарты. Тут две крайности, у одних она не грузится вообще (значит она не нужна, и неважно что там нет работы для видеокарты, потому она и не грузится), у других на банальных операциях и у RTX 3090 загрузка 100% (как правило грузится на 100% движок NVENC, который аналогичен тому что установлен на GTX 1660, а сам CUDA движок RTX 3090 при типичной работе, нагрузить на 100% практически невозможно, т.е. есть шанс что юзеру хватило бы 1660 видеокарты, а он потратил деньги на 3090).
Если вы не знаете, чем занимается видеокарта, и не разбираетесь за что она отвечает, и не знаете какая вам лучше подойдёт, но бюджет позволяет, не покупайте видеокарту дороже центрального процессора (CPU). Речь конечно о MSRP ценах. Т.е. CPU - 35 тыров, значит видеокарта до 35 тыров (до бума майнинга это как правило хх60 карточка у Nvidia, т.е. золотая середина).
- Подходите к выбору системной платы очень ответственно, смотрите на охлаждение силовых элементов, как она нагревается. Если вы планируете апгрейд, то плата в тепловых и силовых режимах должна поддерживать работу с более мощным процессором.
Смотрите на её функциональность, например не надо экономить 300 рублей и брать модель без поддержки USB 3.2 Gen2 портов с пропускной способностью 10Гбит/с. Возможно в будущем, понадобится работать с быстрыми внешними накопителями. И тогда придётся менять плату, или покупать дискретный контроллер (необходим будет свободный слот).
- Не надо гоняться за разогнанной дорогой оперативной памятью (аля DDR4-4800), лучше опираться на стабильность, и чтобы была возможность в будущем заполнения всех четырёх слотов. Поэтому, для начала можно купить референсный двухранговый модуль 1х 16ГБ DDR4-3200 CL22, как базовый вариант, а потом докупать (при ограниченном бюджете) планки памяти. Небольшой разгон как частоты, так и таймингов можно сделать самостоятельно.
Для платформы AMD Ryzen 5000 может быть оправдан выбор DDR4-3600/3800 (для 3800 надо будет вручную разгонять Infinity Fabric до частоты 1900МГц, чтобы избежать асинхронного режима работы, выше память нет смысла покупать) памяти (так как чиплеты AMD Ryzen 5000 между собой соединяются специальной 32-битной шиной Infinity Fabric, которая работает на своей независимой частоте, лучше её синхронизировать с модулями памяти, для DDR4-3600 это частота 1800МГц).

3D News протестировали работу синхронного и ассинхронного режимы работы. Ещё раз при ассинхронном режиме работы, главная проблема, это то что в этой связке контроллер памяти будет работать на половинной частоте. Смотрим на результаты различных комбинаций: частота памяти - шина Infinity Fabric - контроллер памяти.

Вы самостоятельно можете разогнать базовую память DDR4-3200 (которая автоматически работает в сихронном режиме 1600-1600-1600) до частоты 3600МГц (1800-1800-1800) и выше, но с таймингами всё немного сложнее. Они хоть и незначительно, но также влияют на производительность в приложениях Adobe (это справедливо для AMD Ryzen 5000):

- Дисковая подсистема это один из самых важных элементов работы, на который часто вообще не обращают внимание. И тут очень много всяких штампов, типа надо покупать NVMe накопители и т.д. Ранее, всё это рассматривалось в предыдущих частях по выбору комплектующих для рабочих станций.
Есть пользователи, которые используют системный диск на полную: там стоит софт, файл подкачки, медиа кэш, там размещены проекты, и его же используют для видео.
Есть пользователи которые стараются разбросать задачи на разные накопители.
Для каждой задачи, при ограниченном бюджете, необходимо понимать достаточный уровень накопителя.
Дорогие PCIe NVMe накопители от А - брендов, типа Samsung 9хх Pro и WD Black целесообразно использовать для системного накопителя и смешанных задач (одновременная запись/чтение нескольких потоков). Для работы с медиа кэшем, за глаза хватит качественного SSD SATA, для последовательных скоростей записи, просто выбираем накопитель под задачу, часто тут хватает банального жесткого диска, или при скоростях выше 200 МБ/с, легко справится бюджетный SATA накопитель с хорошим ровным графиком записи в районе 400 МБ/с.
- Блок питания. На практике качественный блок питания с небольшим заделом по мощности (без фанатизма) может спокойно пережить три и четыре конфига даже у бережливых пользователей. Это не считая того, что сгоревший блок питания, может за собой унести полкомпа, а главное сжечь дисковые накопители с ценной информацией. Т.е. не надо экономить на блоке питания, и не надо его покупать по остаточному принципу.
Даже корпуса быстрее надоедают пользователю и могут меняться чаще, чем блок питания который находится внутри и не мозолит глаза.
Казалось бы, что самые большие проблемы у тех у кого вилка бюджета небольшая, и приходится резать по живому. Но, как показывает практика, у тех у кого бюджет неограничен, тоже проблем хватает. Например, видеографу нужен был можный ноутбук чтобы работать с видео которое писалось с дрона. Он, решил взять топовый игровой ноутбук ASUS, а там была заблокирована iGPU, для того, чтобы избежать задержек вывода изображения. И как итог, рядом сидит юзер и работает с видео с дронов за счёт QSV без задержек, а у него топовый конфиг с мощной дискреткой (тогда не было апп. декодирования на dGPU) и слайд-шоу на таймлайне.
Или покупались дорогие HEDT процессоры, например первые серии AMD Threadripper, которые вообще не подходили для работы с графикой и показывали очень посредственные результаты в приложениях Adobe.
То же самое и с установкой много оперативной памяти, например установка 256ГБ и более, могла привести к снижению производительности. Да, можно ограничить для конкретного приложения объём используемой памяти. Но, это надо знать какой объём для работы нужен и лезть в настройки. А как пишет Puget Sysytems, у пользователей проблемы даже с выбором профиля энергосбережения (от которого зависит производительность), и "лишние шаги" в настройке, можно отнести к минусам оборудования.
Лирическое отступление, даже в тематических разделах форумов есть ветки: "Конфигурация для видеомонтажа", где пользователи и гуру на полном серьёзе обсуждают конфиги, не спрашивая название программы видеомонтажа, с какими форматами собирается работать юзер, какой у него рабочий процесс и т.д. и т.п. Вот из таких источников (даже профильных) юзеры и черпают свои знания...
