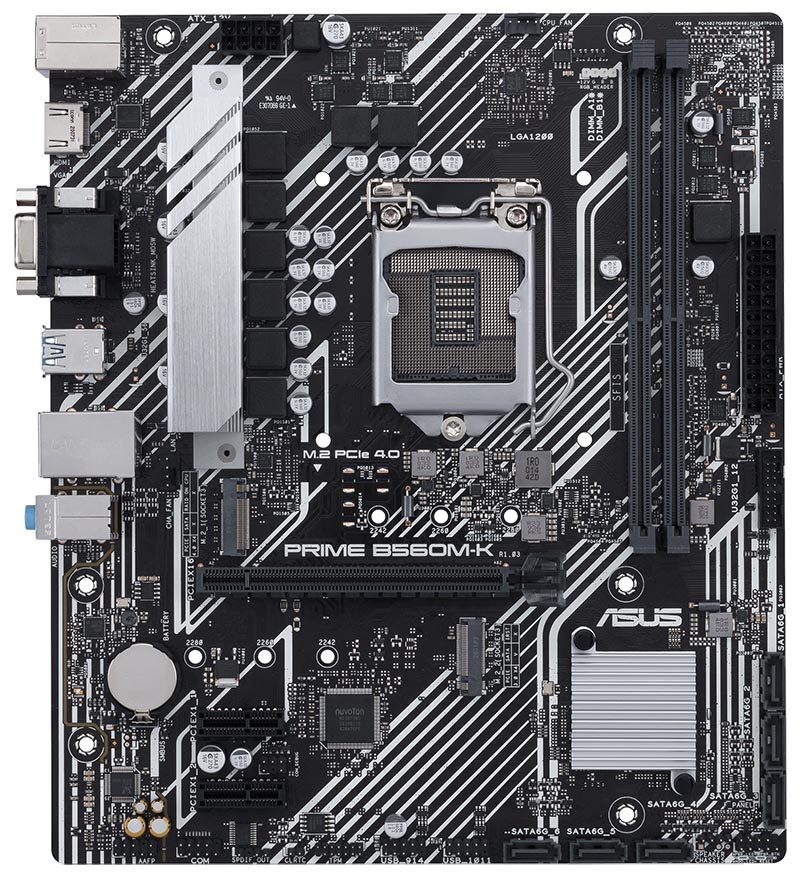

ASUS PRIME B560M-K

Материнская плата ASUS PRIME B560M-K формата mATX с чипсетом Intel B560 Express, пришла на смену популярной системной плате ASUS PRIME B460M-K.
Материнская плата с чипсетом Intel B560: процессорный разъем LGA 1200, форм-фактор mATX, PCIe 4.0, два слота M.2, 8 силовых модулей, Intel 1G Ethernet, HDMI, D-Sub, USB 3.2 Gen1, разъем для TPM-модуля, разъем для неадресуемой подсветки.
Ключевые особенности данной модели:
- Разъем LGA 1200: поддержка процессоров Intel Core 11-го поколения.
- Оптимизированная система питания: 8 силовых модулей, высококачественная элементная база.
- Полноценное охлаждение: радиатор системы питания и чипсетный радиатор.
- Разгон памяти: поддержка частот до 5000 МГц.
- Скоростные интерфейсы: PCIe 4.0, Intel 1G Ethernet, USB 3.2 Gen1.


ASUS PRIME B560M-K

Характеристики системной платы ASUS PRIME B560M-K:
Построена на чипсете: Intel B560 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i9, Core i7, Core i5, Core i3 десятого и одиннадцатого поколений, вставляемых в разъем LGA1200. Он отличается высокой стабильностью, производительностью и пропускной способностью. Чипсет B560 поддерживает до четырёх портов USB 3.1 Gen2 (10 Гбит/с), шесть портов SATA 6 Гбит/с и интерфейс M.2 (64 Гбит/с и 32 Гбит/с), а также позволяет использовать графическое ядро (iGPU), встроенное в современные процессоры Intel.
Чипсет поддерживает до 12 линий PCIe, но одновременно могут быть задействованы только 12 PCIe линий. Кроме того, если подключается гигабитный контроллер PHY-уровня, то доступно может быть только 11 PCIe линий.
Чипсет Intel B560, не позволяет производителям материнских плат разделять линии PCI-Express 4.0 (PEG) между двумя и тремя слотами: х16 (для видеокарты) и х4 линии процессора для M.2 накопителя.
Поддержка технологии Intel Turbo Boost 2.0 и Intel Turbo Boost Max Technology 3.0.
Сокет: LGA1200. Данная материнская плата совместима с процессорами Intel Core 10-го и 11-го поколений для разъёма LGA1200, которые включают в себя интегрированное графическое ядро (iGPU) и контроллеры памяти и шины PCI Express с поддержкой двухканальной DDR4 SDRAM и 16 линий PCI Express 4.0/3.0/2.0.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 128Гбайт, поддержка двухканальной DDR4 5000(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4000(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3333(OC)/ 3200 / 2933 / 2666 / 2400 / 2133 МГц. Совместимость с non-ECC модулями ОЗУ. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Поддержка Intel Extreme Memory Profile (XMP) 2.0.
*Нет поддержки DC DIMM памяти.
Слоты расширения: 1х PCIe 4.0/3.0 x16, 2х PCIe 3.0 x1 (x1).
Нет поддержки Multi-GPU.
Порты на задней панели: 4х порта USB 3.1 Gen 1 (Type-A) и 2х порта USB 2.0 (Type-A).
2x M.2 комбинированных слота без радиаторов охлаждения, нижний: 2242/2260/2280 (интерфейс PCIe 3.0 х4 и SATA), верхний слот: 2242/2260/2280 с интерфейсами PCIe 4.0 х4 (без поддержки SATA).
6х SATA 6.0 Гбит/с порта с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
Нет разъёма TB_HEADER для подключения контроллера Thunderbolt 4.
Gigabit LAN контроллер: Intel I219-V.
Поддержка встроенного графического ядра Intel UHD Graphics.
Видеовыходы: 1х HDMI 2.0 и 1х D-Sub.
Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
8-канальный звуковой кодек Realtek ALC897.
Четыре 4-контактных разъемов для подключения системных вентиляторов и процессорного кулера.
Возможности Multi I/O обеспечены микросхемой Nuvoton NCT6798D, которая управляет работой системных вентиляторов, портом COM, а также обеспечивает мониторинг.
1х разъем Trusted Platform Module (TPM).
128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 AI OC Guide, F6 Qfan Control, F3 My Favorites, Last Modified log, F9 Search, F12 PrintScreen, и ASUS DRAM SPD (Serial Presence Detect).

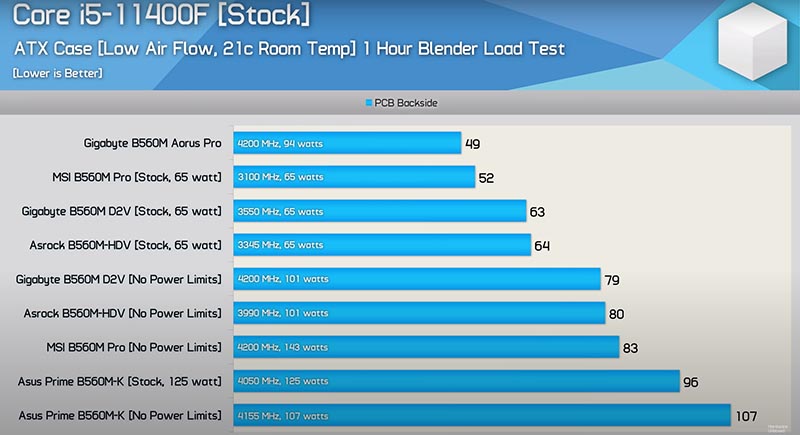

8-фазная (6+2) схема питания процессора. Тактовая частота, потребление и температура VRM, для процессора Intel Core i5-11400F:


ASUS PRIME B560M-K

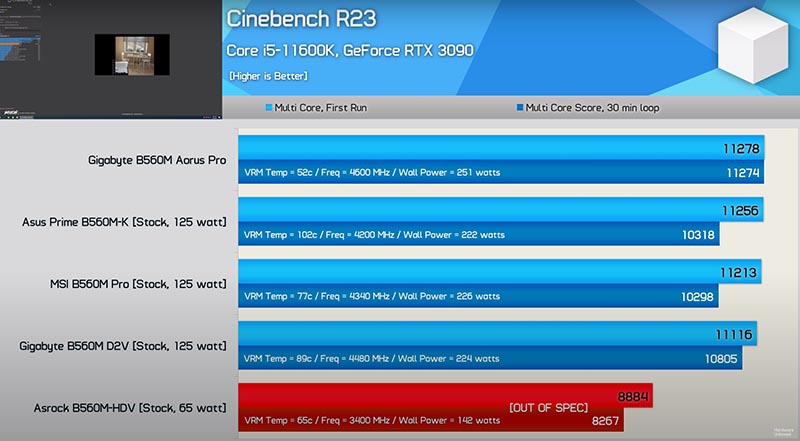

Для процессора Intel Core i5-11600K:


ASUS PRIME B560M-K

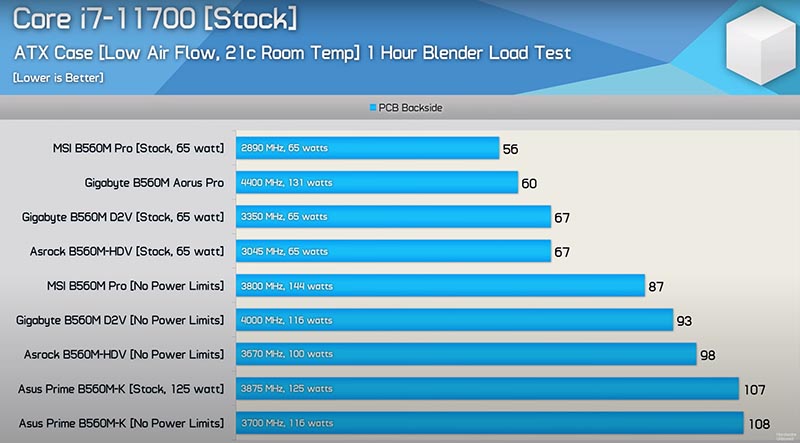

Для процессора Intel Core i7-11700:


ASUS PRIME B560M-K

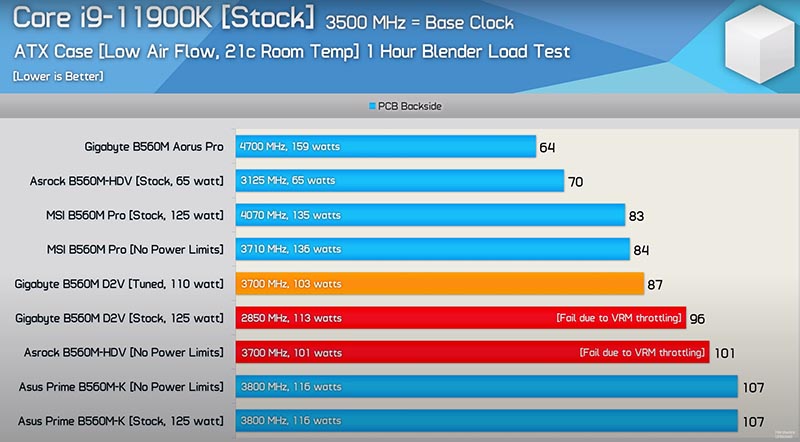

Для процессора Intel Core i9-11900K:


ASUS PRIME B560M-K

Разъемы питания: 1x 24-pin ATX и 1x 8-pin ATX 12V.
Поддержка операционных систем: Microsoft Windows 10 64-разрядная.
Форм-фактор: mATX, 244х211мм. 9х стандартных отверстий для крепления платы в корпус.
Гарантия: 3 года.
