GIGABYTE Z590 VISION D

Материнская плата семейства VISION на базе чипсета Intel Z590 Express, уникальный дизайн VisionLINK I/O, фирменная система охлаждения ключевых компонентов, контроллер Intel 2,5GbE LAN, разъём PCIe 4.0 x16, четыре M.2-разъёма NVMe PCIe x4, разъем для подключения USB 3.2 Gen2x2 Type-C порта на передней панели.
Материнские платы серии VISION изначально спроектированы для создателей всевозможного контента средствами настольного ПК. Все без исключения модели отличает исключительная надежность, производительность, впечатляющий набор коммуникационных интерфейсов, возможность масштабирования видеоподсистемы, а также скоростная дисковая подсистема. Платы серии VISION – это идеальная платформа для высокопроизводительных домашних компьютеров и рабочих станций, которым предстоит ежедневное взаимодействие с ресурсоемкими приложениями, в частности, САПР, редактирование видеоконтента, 3D-рендеринг и др. Еще одна целевая аудиториях этих плат – энтузиасты, предпочитающие самостоятельно собирать свой персональный, близкий к идеалу, ПК.
Новый эксклюзивный интерфейс VisionLINK – коммуникации без границ! Освободите место на рабочем столе благодаря единственному USB Type-C кабелю.
Технология VisionLINK позволяет передавать данные и видео на основе интерфейса USB Type-C и обеспечивает мощность до 60 Вт.
VisionLINK TB - это усовершенствованная версия технологии VisionLINK. Он основан на Thunderbolt 4, обеспечивает высокую пропускную способность 40 Гбит/с, передачу данных, видеосигнал, зарядку мощностью 60 Вт и функцию последовательной цепи для поддержки подключения до 10 устройств.
Благодаря оптимизированной конструкции питания, тепловому дизайну, превосходному подключению и высококачественным компонентам материнские платы серии GIGABYTE Z590 VISION обеспечивают замечательную платформу для создателей.
Материнские платы серии Z590 VISION сохраняют стиль VISION white с эксклюзивным аппаратным дизайном, чтобы обеспечить создателям повышенную эффективность работы. Материнские платы серии Z590 VISION унаследовали лидерство GIGABYTE в области проектирования питания материнских плат и теплового дизайна VRM, используя до 12-фазного прямого питания в сочетании с очень прочными DrMOS для обеспечения наилучшей подачи питания. Твердые силовые штыревые разъемы на материнских платах серии Z590 VISION обеспечивают стабильную подачу питания при одновременном снижении избыточного тепла во время высокой рабочей нагрузки для предотвращения дросселирования и делают процессор более стабильным, чтобы избежать простоев из-за нестабильного источника питания. Благодаря новому дизайну ребристой решетки, прямой тепловой трубе, большим радиаторам и Smart Fan 6 он не только усиливает тепловой эффект, но и учитывает внешний дизайн, позволяя материнским платам GIGABYTE Z590 VISION быть одновременно стильными и термоэффективными.
Схемы памяти материнских плат GIGABYTE Z590 VISION встроены в слои заземления печатной платы, в то время как металлический внешний слой печатной платы уменьшает электромагнитные помехи, поэтому те, кто использует двухканальную конфигурацию, могут наслаждаться высокоскоростным, стабильным разогнанным повышением производительности оперативной памяти выше XMP 4800 МГц.
Материнские платы GIGABYTE Z590 VISION используют печатные платы класса PCIe 4.0, слоты PCIe, слоты M.2 и контроллеры для обеспечения высочайшего качества полосы пропускания. Материнские платы Z590 VISION оснащены тремя слотами PCIe 4.0 M.2, схема трассировки которых поступает непосредственно из процессора для твердотельного накопителя NVMe M.2, а также обеспечивает экстремальную скорость последовательного чтения более 20 ГБ/с в режиме Windows RAID 0.
Материнские платы серии GIGABYTE Z590 VISION оснащены аудиосистемой High SNR Audio engine ALC4080 и студийными аудиоконденсаторами WIMA FKP2 для передачи студийного звука. Эксклюзивный дизайн GIGABYTE с технологией DTS:X Ultra обеспечивает высокое качество звука для наиболее захватывающего звучания, будь то для работы или развлечения. От редактирования видео до прослушивания музыки качество звука просто необходимо.

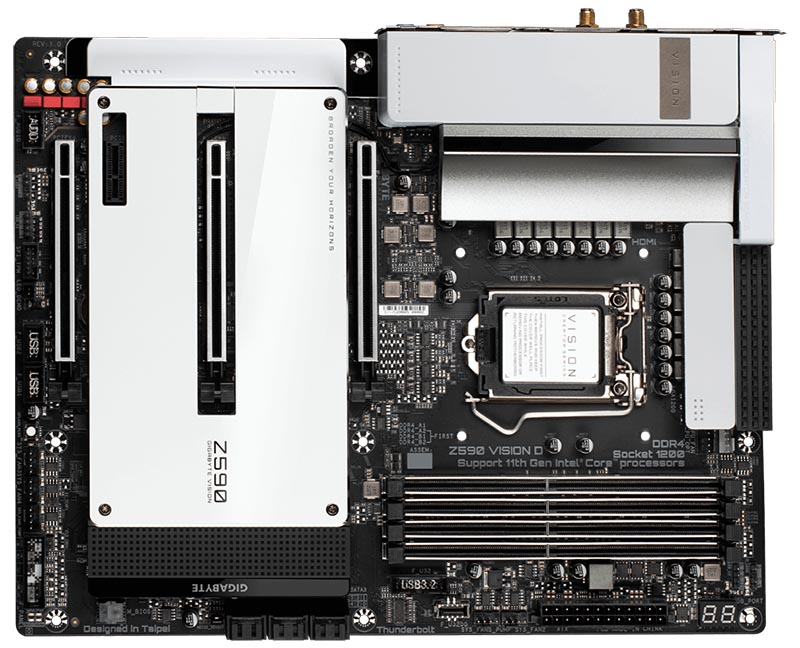

GIGABYTE Z590 VISION D

Характеристики системной платы GIGABYTE Z590 VISION D:
Построена на чипсете: Intel Z590 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i9, Core i7, Core i5, Core i3 десятого и одиннадцатого поколений, вставляемых в разъем LGA1200. Он отличается высокой стабильностью, производительностью и пропускной способностью. Чипсет Z590 поддерживает до трёх портов USB 3.2 Gen 2x2 (20 Гбит/с), шесть портов SATA 6 Гбит/с и выделенный интерфейс M.2 (64 Гбит/с), а также позволяет использовать графическое ядро (iGPU), встроенное в современные процессоры Intel.
Используется DMI (Direct Media Interface) 3 шина для связи с процессором с пропускной способностью 128 Гбит/с (64 Гбит/с в каждом направлении) х8 линий.
14нм техпроцесс и 30 пронумерованных HSIO-портов (USB 3.1/3.0, SATA 6 Гбит/с и PCIe 3.0).
Встроенный в чипсет контролер CNVi (Connectivity Integration), он обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Гбит/с) и Bluetooth 5.0. Это MAC, поэтому необходима ещё карта расширения Intel Wireless-AC 9560 с разъемом M.2 (ключ E-типа), которая поддерживает данный интерфейс CNVi.
Поддержка технологии Intel Turbo Boost 2.0 и Intel Turbo Boost Max Technology 3.0.
Поддержка функции Multicore Enhancement, она активируется в настройках BIOS, и позволяет всем ядрам работать на Turbo Boost частоте.
Сокет: LGA 1200. Данная материнская плата совместима с процессорами Intel Core 10-го и 11-го поколений для разъема LGA1200, которые включают в себя интегрированное графическое ядро (iGPU) и контроллеры памяти и шины PCI Express с поддержкой двухканальной DDR4 SDRAM и 16 линий PCI Express 4.0/3.0/2.0.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 128Гбайт (32-Гбайт односторонние DIMM-модули), поддержка двухканальной без ECC и буферизации памяти: DDR4 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133. Совместимость с non-ECC модулями ОЗУ. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Поддержка Intel Extreme Memory Profile (XMP) 2.0.
Слоты расширения: 3х PCIe 4.0/3.0 x16 (работающие в режимах: x16/х0/х4 или x8/х8/х4, нижний слот использует PCIe 3.0 линии чипсета) и 1x PCI Express 3.0 x1.
Поддержка интерфейса PCIe 4.0 при работе с процессорами 11-го поколения Intel Rocket Lake-S.
Есть поддержка Multi-GPU конфигураций для видеокарт NVIDIA и есть поддержка AMD Quad-GPU CrossFire и 2-Way AMD CrossFire.
Совместимость с ASPM L1.2 протоколом управления питанием.
1х VisionLINK TB разъём (Intel Thunderbolt 4/USB Type-C порт), 1х Thunderbolt 4, 1х USB 3.2 Gen 2x2 (внутренний) с пропускной способностью 20Гбит/с, 2х порта USB 3.2 Gen 2 (Type-A) реализованы силами чипсета, 4х USB 3.1 Gen1 порта, S/PDIF оптический выход и 5х аудио джеков, 2x RJ-45.
3х разъёма M.2, один из них использует выделенные линии процессора (M2A_CPU), два других (M2M_SB и M2P_SB) используют PCIe 3.0 x4 линии чипсета и поддерживает установку SATA накопителя (M2M_SB).
Все M.2 слота закрыты штатными алюминиевыми радиаторами.
*Функционал разъемов M.2 предусматривает возможность управления питанием средствами ASPM L1.2 PCIe протокола.
6х SATA 6.0 Гб/с портов с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
Поддержка технологии Intel Optane Memory.
Сетевой LAN-интерфейс: два контроллера 2,5GbE LAN контроллер Intel i255V (2,5 Гбит/1 Гбит/100 Мбит) и беспроводной адаптер Intel Wi-Fi 6E AX210 + BLUETOOTH 5.1.
Поддержка встроенного графического ядра Intel UHD Graphics. Максимальный объем разделяемой памяти до 512 Мбайт.
Видеовыходы: USB Type-C (DisplayPort 1.2), HDMI 1.4 (с поддержкой HDCP 2.3) и 1х порт DisplayPort (вход, для VisionLINK).
Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
Данная материнская плата обладает высококачественной аудиосистемой на базе встроенного 8-канального звукового кодека Realtek ALC4080.
Встроенное аудиорешение с превосходными характеристиками (соотношение сигнал/шум на уровне 120 дБ) наделяет данную материнскую плату впечатляюще чистым «голосом».
Аудиозона отделена от основного массива, в цепи используются специализированные японские емкости Nichicon, а платформа имеет систему автоматического определения сопротивления подключенного устройства.
Четыре 4-контактных разъемов для подключения системных вентиляторов и процессорного кулера, и 6х температурных датчика. Отлаженное взаимодействие датчиков и терморезисторов.
Одна микросхема флэш-памяти 256 Мбит, AMI UEFI BIOS, поддержка DualBIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.
12+1 фазная схема питания процессора. Цифровой PWM Controller и DrMOS. Печатная плата Ultra Durable.
Разъемы питания: 1x 24-pin ATX, 8-pin ATX 12V и 4-pin ATX 12V.
Поддержка операционных систем: Microsoft Windows 10 64-разрядная.
Форм-фактор: ATX, 305х244мм. 9х стандартных отверстий для крепления платы в корпус.
Гарантия: 3 года.
