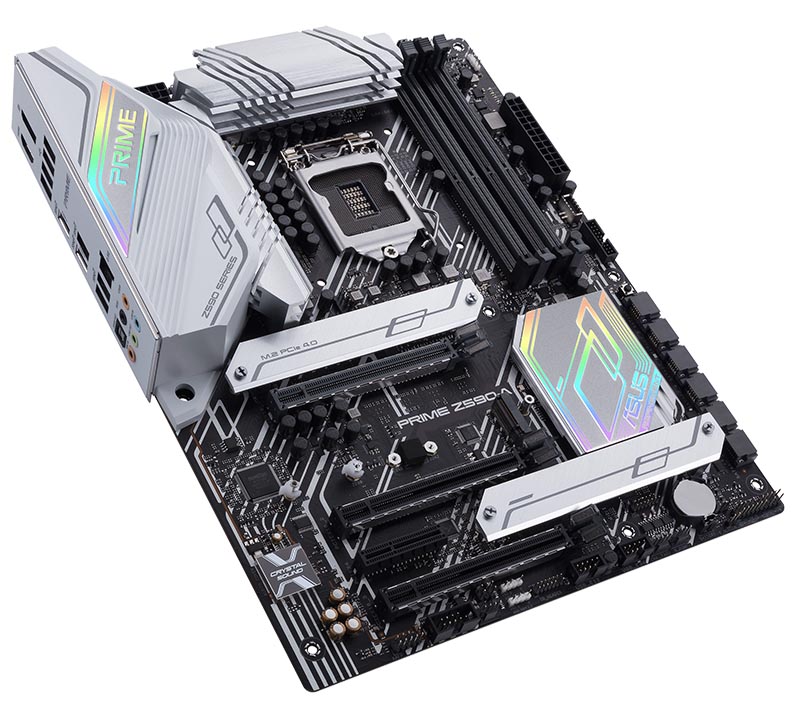

ASUS PRIME Z590-A
Материнская плата ASUS PRIME Z590-A формата ATX с чипсетом Intel Z590 Express, пришла на смену популярной системной плате ASUS PRIME Z490-A.
Материнская плата с чипсетом Intel Z590: процессорный разъем LGA 1200, форм-фактор ATX, PCIe 4.0, три слота M.2, 16 силовых модулей DrMOS, HDMI, DisplayPort, SATA 6 Гбит/с, Intel 2.5G Ethernet, USB 3.2 Gen2x2 Type-C, фронтальный порт USB 3.2 Gen1 Type-C, поддержка Thunderbolt 4, синхронизируемая подсветка Aura.
Ключевые особенности данной модели:
- Разъем LGA 1200: поддержка процессоров Intel Core 10-го и 11-го поколений.
- Оптимизированная система питания: 14 (12+2) силовых модулей DrMOS, 6-слойная печатная плата, разъемы ProCool, высококачественная элементная база.
- Интеллектуальный разгон: автоматический разгон на основе данных о процессоре и системе охлаждения.
- Интеллектуальное охлаждение: регулировка всех подключенных к материнской плате вентиляторов на основе текущего уровня загрузки и температуры компонентов.
- Двухстороннее интеллектуальное шумоподавление: фильтрация фоновых звуков как в исходящем, так и во входящем аудиопотоке.
- Полноценное охлаждение: большой радиатор системы питания, радиаторы M.2, гибридные разъемы для вентиляторов и утилита Fan Xpert 4.
- Современные интерфейсы: PCIe 4.0, 2.5G Ethernet (контроллер Intel), USB 3.2 Gen2x2 Type-C, фронтальный порт USB 3.2 Gen1 Type-C и внутренний разъем Thunderbolt 4.
Материнские платы серии ASUS Prime раскрывают максимальные возможности новейших процессоров Intel Core 10-го и 11-го поколений. Модель Prime Z590-A сочетает в себе мощную систему питания, эффективное охлаждение и интеллектуальные функции настройки параметров с помощью интуитивного программного обеспечения и эксклюзивных функций BIOS.
ASUS Prime Z590-A идеально подходит для пользователей, которые хотят собрать компьютер с футуристическим дизайном благодаря оригинальной черно-белой отделке, именной табличке с переливающейся металлической поверхностью и оригинальному кожуху.
Гибкая настройка. Материнские платы ASUS серии Prime Z590 предлагают гибкие средства настройки различных параметров компьютера, чтобы адаптировать производительность к текущим задачам.
Функция пятисторонней оптимизации. Найти правильные настройки компьютера для конкретных сценариев работы стало предельно просто – достаточно воспользоваться функцией 5-сторонней оптимизации от ASUS.
- Утилита автоматической настройки производительности: подбор наиболее оптимальных профилей для разгона и охлаждения в зависимости от конкретной конфигурации системы.
- Автоматическая регулировка скорости вращения вентиляторов: максимально тихая работа системы в повседневных задачах и мощный воздушный поток для эффективного охлаждения при выполнении интенсивных вычислений с использованием процессора или видеокарты.
- Строгие испытания на предельные нагрузки: гарантия надежной работы системы при разгоне процессора и памяти.
Интеллектуальный разгон. AI Overclocking – это интеллектуальная утилита, которая поможет выжать из компьютера максимум. Она автоматически выбирает профиль, который соответствует установленным процессору и системе охлаждения для использования оптимальных настроек напряжения и частоты.
Получить доступ к утилите можно через программное обеспечение AI Suite в среде Windows или напрямую через интерфейс UEFI. Опытным оверклокерам доступно множество детальных настроек, а для начинающих пользователей предлагается опция автонастройки.
- Разработано экспертами. В основе AI Overclocking лежит уникальный алгоритм, разработанный инженерами ROG в сотрудничестве со всемирно известными оверклокерами, чтобы создать инструмент для пользователей с различным опытом.
- Прогнозирование. Алгоритм анализирует установленные процессор и систему охлаждения и, основываясь на результатах анализа, прогнозирует оптимальные настройки. Затем программное обеспечение использует полученные настройки для автоматического управления процессом синхронизации, балансировкой частоты и напряжения.
- Настройка в реальном времени. Программное обеспечение постоянно отслеживает рабочую нагрузку, температуру системы, скорость вращения вентилятора и потребляемую мощность, а также вносит коррективы в режиме реального времени для обеспечения постоянной оптимальной производительности.
Эффективное охлаждение. Функция ASUS AI Cooling автоматически управляет работой вентиляторов, подключенных к материнской плате, обеспечивая оптимальные настройки в зависимости от текущей нагрузки и температуры в системе.
- Измерение температуры. Отслеживая температуру центрального процессора, интеллектуальный алгоритм определяет наименьшую скорость вращения вентиляторов, при которой компьютер будет иметь достаточное охлаждение при минимальном уровне шума.
- Автоматическая оптимизация. При стабильной нагрузке на компьютер происходит автоматическое снижение скорости вращения вентиляторов до оптимального уровня. Таким образом шум уменьшается без ущерба для производительности компонентов.
*Система интеллектуального охлаждения работает только для вентиляторов, подключенных к следующим разъемам: CPU_FAN / CPU_OPT / CHA_FAN / M.2_FAN / H_AMP / RAD_FAN.
- Постоянный мониторинг. Система интеллектуального охлаждения осуществляет постоянный мониторинг параметров компьютера, изменяя скорость вращения вентиляторов в зависимости от текущей нагрузки.
- Активация в один щелчок. Функцию AI Cooling можно легко активировать с помощью панели Fan Xpert 4 в ПО ASUS AI Suite 3. После активации функция отключает все возможности ручного управления.
UEFI BIOS. Интерфейс ASUS UEFI BIOS предоставляет все необходимое для настройки, разгона и мониторинга системы, созданной на основе процессора современных процессоров. В нем имеются режимы для новичков и опытных пользователей.
- Тонкая настройка. Режим Advanced в UEFI BIOS предназначен для глубокой настройки системы и предлагает встроенную функцию поиска нужных параметров. Оптимизируйте свой компьютер, сохраняйте профили с настройками, разгоняйте компоненты – и полностью реализуйте весь потенциал процессора.
- MemTest 86. Это программное обеспечение для тестирования памяти предустановлено в UEFI BIOS материнской платы и позволяет выявить проблемы с памятью в один щелчок мыши без необходимости использования USB-накопителя или входа в ОС. Отчеты о результатах тестирования памяти хранятся в BIOS.
- Прогнозирование. AI Overclocking отслеживает жизненно важные показатели системы (температура, скорость вращения вентиляторов, энергопотребление) для оценки эффективности разгона.
- Мастер AI Overclocking. Данный мастер поможет вам активировать технологию AI Overclocking.
- Функция поиска. Поможет быстро найти нужный параметр в меню UEFI BIOS.
- Профиль пользователя ASUS. Сохранение параметров конфигурации для обновления BIOS или отправки их друзьям.
- Flex Key. Кнопку сброса компьютера можно перепрограммировать на включение подсветки Aura, активацию функции DirectKey или прямой вход в интерфейс UEFI BIOS.
Быстрая и легкая настройка. В упрощенном режиме EZ Mode выводятся основные параметры, статистика и мастера для пошаговой настройки системы. Он идеально подходит для быстрой первоначальной настройки компьютера.
- AI Overclocking. Включение AI Overclocking с помощью ярлыка.
- Интуитивное управление вентиляторами. Для регулировки скорости отдельного вентилятора достаточно изменить форму графика с помощью мыши.
- EZ XMP. Моментальное улучшение производительности модулей памяти.
- Вкл./выкл. Aura (Режим невидимки). Включение и отключение подсветки Aura или любых встроенной подсветки.
Эффективное охлаждение. Чтобы обеспечить стабильную работу компьютера под высокими нагрузками, материнские платы серии Prime Z590 наделены множеством радиаторов и вентиляторных разъемов.
- Радиатор M.2. Два радиатора пассивного охлаждения можно установить на любые из трех слотов M.2, чтобы свести к минимуму вероятность падения производительности твердотельного накопителя из-за температурного троттлинга и обеспечения сверхбыстрой передачи данных. Радиаторы крепятся с помощью невыпадающих винтов, благодаря чему их можно быстро переустановить на другие слоты M.2.
- Радиатор VRM и термопрокладки. На силовых элементах – транзисторах и дросселях – расположены два больших радиатора с термопрокладками. Их эффективность можно дополнительно улучшить, установив вентилятор. Для этого в комплект поставки входит специальный крепеж.
- Пассивное охлаждение Stack Cool 3+. Несколько слоев меди отводят теплоту от критических важных для стабильной работы компонентов.
Инженерные решения. Материнские платы серии Prime Z590 обеспечивают всесторонний контроль работы вентиляторов как с помощью интерфейса утилиты Fan Xpert 4, так и через UEFI BIOS.
Каждый вентиляторный разъем может получать данные от нескольких (до трех) термодатчиков. Кроме того, утилита Fan Xpert 4 позволяет отслеживать температуру совместимых видеокарт ASUS и использовать ее в качестве базиса для регулировки системных вентиляторов.
Надежная основа. Материнские платы ASUS серии Prime Z590 предназначены для установки новых процессоров Intel Core 11-го поколения, которые предлагают еще больше вычислительных ядер и пропускной способности интерфейсов. Данные платы предлагают качественную систему питания, эффективное охлаждение и множество интерфейсов, чтобы раскрыть все преимущества новейших процессоров.
- Мощная система питания. Новейшие многоядерные процессоры Intel Core 11-го поколения подразумевают высокую потребляемую мощность, но материнская плата Prime Z590-A оснащена системой питания, способной обеспечить надлежащие параметры питания и стабильную работу компьютера даже в самых ресурсоемких приложениях.
- Разъем ProCool. Данный разъем подключает 12-вольтную шину блока питания непосредственно к процессору. Эти разъемы обладают эксклюзивной конструкцией с полнотелыми контактами, которые способны выдерживать высокую силу тока.
- 14+2 фаз питания. Благодаря использованию 14+2-фазной системы питания достигается эффективное электропитание современных процессоров.
Технология OptiMem II. Для достижения максимальной пропускной способности подсистемы памяти была предложено новое решение. Технология ASUS OptiMem II подразумевает оптимизированную разводку дорожек для слотов памяти в определенном слое печатной платы с целью уменьшения размера переходного отверстия, а также добавление зон экранирования для устранения электромагнитных наводок.
- Улучшенная стабильность и совместимость модулей памяти.
- Позволяет использовать меньшие тайминги при аналогичном напряжении.
- Повышенный частотный потенциал модулей памяти.
Три разъема M.2 (до 64 Гбит/с). Системная плата ASUS Prime Z590-A оснащена сразу тремя разъемами M.2, один из которых имеет интерфейс PCI Express 4.0, обеспечивающий скорость передачи данных до 64 Гбит/с. Он идеально подходит для подключения высокоскоростного твердотельного накопителя, которые позволяет значительно ускорить стартовую загрузку операционной системы и запуск приложений.
*Разъем M.2_1 поддерживает интерфейс PCIe 4.0, а разъемы M.2_2 и M.2_3 – только интерфейс PCIe 3.0.
Слот PCIe 4.0. Материнские платы ASUS Z590 разработаны специально для процессоров Intel Core 11-го поколения и оборудованы слотом PCIe 4.0 для подключения новейших видеокарт. Высокая пропускная способность нового интерфейса соответствует требованиям функциональных систем, которые легко справятся с самыми высокими нагрузками.
USB 3.2 Gen 2x2 Type-C. Многочисленные USB-порты, среди которых разъемы USB Type-C стандарта USB 3.2 Gen 2x2 на передней и задней панелях с пропускной способностью 20 Гбит/с, служат для подключения разнообразных периферийных устройств.
Поддержка Thunderbolt 4. Материнская плата Prime Z590-A оборудована специальным разъемом для реализации поддержки интерфейса Thunderbolt 4. После установки в него новейшего сертифицированного Intel адаптера ASUS ThunderboltEX 4, пользователь сможет использовать этот современный интерфейс с пропускной способностью 40 Гбит/с для подключения высокоскоростной периферии. Кроме того, этот интерфейс поддерживает последовательное подключение нескольких мониторов, а также вывод изображения на монитор с разрешением до 8K. Он также поддерживает функцию ускоренной подзарядки устройств с мощностью зарядки до 100 Вт.
2.5G Ethernet от Intel. Сетевые контроллеры Intel славятся своей стабильной и эффективной работой при низком уровне загрузке центрального процессора. Используемый на материнской плате контроллер Ethernet I225-V обеспечивает высокую скорость обработки пакетов TCP и UDP.
- Низкая загрузка процессора.
- Высокая скорость передачи TCP- и UDP-пакетов.
- Технология LANGuard. Разъем проводной сети на данной материнской плате оснащается специальной защитой от статического электричества и перепадов напряжения.
- Turbo LAN. Функция Turbo LAN с технологией управления сетевым трафиком cFosSpeed позволяет легко уменьшить «лаги» во время игры через интернет.
Совершенство в деталях. Инженеры ASUS уделяют особое внимание мелочам, которые влияют на пользовательский комфорт, поэтому для обеспечения качественного звука в платах серии Prime Z590 применяется эксклюзивный аудиокодек с гибкими настройками, а визуальные эффекты полноцветной подсветки легко персонализируются.
Двухстороннее интеллектуальное шумоподавление. Эта функция использует алгоритм, основанный на системе глубокого обучения, для фильтрации фоновых шумов в сигнале, поступающем от микрофона или другого внешнего источника. Она отфильтровывает посторонние звуки – стук клавиш, щелчки кнопок мыши и другой окружающий шум. Поэтому ваш голос будет четко слышен во время общения, будь то игра или сеанс конференц-связи.
*При использовании гарнитуры 3,5 мм требуется переходник-разветвитель (Y-кабель с аудиоразъемом 3,5 мм).
- Инновационный кодек Realtek – четкое и мощное звучание. Благодаря использованию в Prime Z590-A уникального аудиокодека Realtek S1220A стереозвук на линейном аудиовыходе платы имеет беспрецедентное соотношение сигнал-шум (SNR) 120 дБ, а уровень SNR на линейном входе составляет 113 дБ. Кроме того, специальная схема на плате автоматически определяет сопротивление подключенных наушников для настройки оптимального коэффициента усиления.
Технология DTS:X Ultra служит для формирования виртуального пространственного звука при использовании наушников или внешней стереосистемы. Реалистичное звучание позволит с головой окунуться в любимые игры, а также приложения с виртуальной/дополненной реальностью.
Качественный звук для полного погружения в игру:
- Предрегулятор питания. Снижение уровня помех в цепи электропитания для качественного звучания.
- Встроенный усилитель для наушников. Позволяет подключать высокоомные наушники и обеспечивает улучшенное качество звука.
- Изоляция. Обеспечивает качественное разделение аналоговой и цифровой части для снижения уровня взаимных помех.
- Эксклюзивная схема. Минимизирует щелчки при подключении к аудиоразъемам.
- Разделение аудиоканалов. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.
- Высококачественные аудиоконденсаторы. Конденсаторы известных японских производителей способствуют высокому качеству звука.
Q-Latch. Инновационное крепление Q-Latch упрощает установку и извлечение SSD-накопителей формата M.2 – для этого не нужны никакие специальные инструменты. Конструкция крепления предусматривает механизм фиксации накопителя в слоте M.2 без использования традиционных винтов.
Технология SafeSlot. Усиленное крепление видеокарты. SafeSlot – это разработанная ASUS конструкция слотов PCIe, которая отличается улучшенной прочностью и обеспечивает усиленный зажим видеокарты. Такой слот изготовлен с использованием нового процесса формования со вставкой, во время которого в него интегрируется металлический каркас. Он прочно закрепляет слот на материнской плате с помощью дополнительных точек пайки.
FlexKey. Настраиваемая кнопка сброса. Данный разъем позволяет персонализировать кнопку сброса на передней панели корпуса компьютера, настроив ее для управления эффектами подсветки Aura, функции DirectKey или перезагрузки системы.
Построена на чипсете: Intel Z590 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i9, Core i7, Core i5, Core i3 десятого поколения, вставляемых в разъем LGA1200. Он отличается высокой стабильностью, производительностью и пропускной способностью. Чипсет Z490 поддерживает до 6х портов USB 3.1 Gen2 (10 Гбит/с), шесть портов SATA 6 Гбит/с и интерфейс M.2 (32 Гбит/с), а также позволяет использовать графическое ядро (iGPU), встроенное в современные процессоры Intel.
14нм техпроцесс и 30 пронумерованных HSIO-портов (USB 3.1/3.0, SATA 6 Гбит/с и PCIe 3.0).
Встроенный в чипсет контролер CNVi (Connectivity Integration), он обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Гбит/с) и Bluetooth 5.0. Это MAC, поэтому необходима ещё карта расширения Intel Wireless-AC 9560 с разъемом M.2 (ключ E-типа), которая поддерживает данный интерфейс CNVi.
Поддержка технологии Intel Turbo Boost 2.0 и Intel Turbo Boost Max Technology 3.0.
Поддержка функции Multicore Enhancement, она активируется в настройках BIOS, и позволяет всем ядрам работать на Turbo Boost частоте.
Сокет: LGA1200. Данная материнская плата совместима с процессорами Intel Core 10-го поколения для разъема LGA1200, которые включают в себя интегрированное графическое ядро и контроллеры памяти и шины PCI Express с поддержкой двухканальной DDR4 SDRAM и 16 линий PCI Express 3.0/2.0.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 128Гбайт, поддержка двухканальной DDR4 4600(O.C) / 4500(O.C) / 4400(O.C) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) /3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) /2666/2400/2133 МГц. Совместимость с non-ECC модулями ОЗУ. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Поддержка Intel Extreme Memory Profile (XMP) 2.0 и OptiMem II.
*Нет поддержки DC DIMM памяти.
Слоты расширения: 3х PCIe 3.0/2.0 x16 (работающие в режимах: x16/x0/x4 или x8/x8/x4), 3х PCIe 3.0 х1.
Поддержка Multi-GPU следующих конфигураций: NVIDIA 2-Way SLI и AMD 3-Way CrossFireX (три видеокарты AMD).
*Слот PCIe x1_2 делит линии со слотом M.2 (Key E).
*Поддержка PCIe бифуркации для RAID на функции процессора (т.е. поддержка VROC).
4х порта USB 3.1 Gen 2 (3x Type-A и 1x Type-C) реализованы силами чипсета, 2х USB 3.1 Gen 1 (Type-A) порта и 2х порта USB 2.0.
Есть разъём для подключения высокоскоростного USB Type-C порта на фронтальной панели корпуса.
2x M.2 слота, нижний: 2242/2260/2280/22110 (интерфейс PCIe 3.0 х4/x2, без поддержки SATA), верхний слот с радиатором охлаждения: 2242/2260/2280/22110 с интерфейсами PCIe 3.0 х4/х2 и SATA.
*Форм-фактор M.2 22110 может быть актуален для установки накопителей Intel Optane SSD 905P.
*Сокет M.2_1 разделяет пропускную способность с SATA_2.
*Слот M.2_2 делит пропускную способность с SATA_56. Когда слот M.2_2 работает в режиме PCIe x4, SATA_56 будет отключен.
6х SATA 6.0 Гб/с порта с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
1х разъём TB_HEADER для подключения контроллера Thunderbolt 3.
2.5-Гбитный LAN контроллер: Intel I225-V. Поддержка технологии ASUS LANGuard. *Компания производитель NAS систем ASUSTOR, теперь является официальным видео- и аудиопартнером Adobe. Каждое сетевое хранилище ASUSTOR (NAS) обеспечивает высокую емкость, а также возможности резервного копирования, предоставляя профессиональным создателям безопасную и профессиональную среду для создания видео и аудио. Чтобы удовлетворить потребности как профессиональных создателей, так и удаленных сотрудников, ASUSTOR оптимизировал это решение для видеоприложений Adobe Creative Cloud, обеспечивая безопасное решение для хранения как видео, так и аудио контента, а также обеспечивая бесперебойное сотрудничество между командами создателей контента. Устройства ASUSTOR NAS поддерживают широкий спектр видео, музыки, изображений и других файлов в безопасном и стабильном хранилище, превосходя стандарты профессиональных дизайнеров как в создании контента, так и в удаленном сотрудничестве.
Для тех, кто работает с продуктами Adobe, ASUSTOR предоставляет комплексное решение для резервного копирования, которое значительно улучшает опыт работы с фотографиями, изображениями, видео и музыкой. ASUSTOR также имеет несколько способов, которыми создатели контента могут управлять и хранить мультимедиа, включая, но не ограничиваясь удаленными резервными копиями, холодное хранилище с MyArchive и ASUSTOR Live, которое транслирует и записывает прямые трансляции на несколько платформ. ASUSTOR NAS продолжает оставаться отличным выбором для творческих профессионалов Adobe.
Беспроводная передача данных: M.2 слот (Key E) с поддержкой интерфейсов CNVI & PCIe.
Поддержка встроенного графического ядра Intel HD Graphics.
Видеовыходы: HDMI 1.4b, DisplayPort 1.4 (4096х2304@60Hz).
Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
Данная материнская плата обладает высококачественной аудиосистемой на базе встроенного 8-канального звукового кодека Realtek S1220A (Realtek ALC1220).
Встроенное аудиорешение с превосходными характеристиками (соотношение сигнал/шум на уровне 120 дБ) наделяет данную материнскую плату впечатляюще чистым «голосом».
Четыре 4-контактных разъемов для подключения системных вентиляторов и процессорного кулера, и вентилятора M.2 накопителя (M2_FAN около нижнего слота).
Внизу платы находится коннектор для подключения дополнительной панели (Fan Extention Hub).
Возможности Multi I/O обеспечены микросхемой Nuvoton NCT6798D, которая управляет работой системных вентиляторов, портом COM, а также обеспечивает мониторинг.
1х разъем Trusted Platform Module (TPM).
192 (128+64) Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 AI OC Guide, F6 Qfan Control, F3 My Favorites, Last Modified log, F9 Search, F12 PrintScreen, и ASUS DRAM SPD (Serial Presence Detect).
14-фазная (12+2) схема питания процессора. Все 14 основных фаз собраны мосфетами ON Semiconductor 302045 (45A). Подсистема питания управляется цифровым контроллером Digi+ ASP1900B.
В комплекте есть крепление для установки 40 мм вентилятора, для охлаждения зоны VRM.
Разъемы питания: 1x 24-pin EATX, 1x 8-pin ATX 12V и 1х 4-pin ATX 12 V.
Поддержка операционных систем: Microsoft Windows 10 64-разрядная.
6-слойная печатная плата.
Форм-фактор: ATX, 305х244мм. 9х стандартных отверстий для крепления платы в корпус.
Гарантия: 3 года.
