Gigabyte GV-N206SGAMING OC-8GC

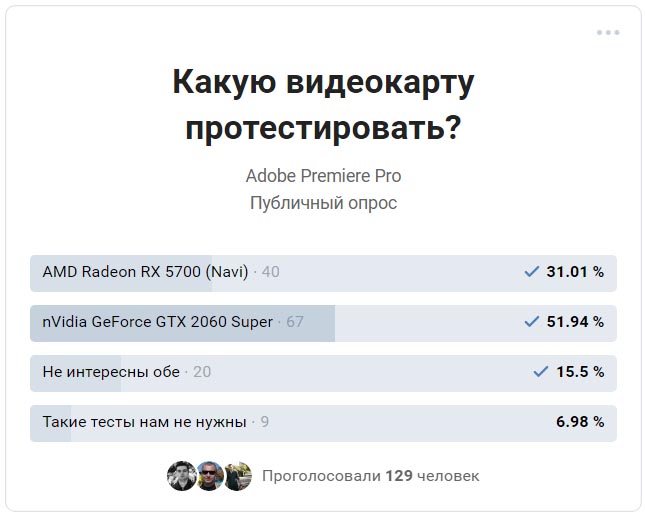

В группе ВКонтакте по Adobe Premiere Pro CC 2020 был проведён опрос какую видеокарту добавить к этому тестированию. Выбор был из AMD Radeon RX 5700 и NVIDIA GeForce RTX 2060 SUPER, с теоретическими выкладками по которым можно ознакомиться в этом материале. Голосование было немногочисленным, но чипсет NVIDIA выбился в лидеры:

Для тестирования чипсета NVIDIA GeForce RTX 2060 SUPER выбор пал на видеокарту Gigabyte GV-N206SGAMING OC-8GC). Со сравнением характеристик чипсета с конкурентами, можно ознакомиться здесь.
В плане охлаждения, лучше смотреть на видеокарты уровня Palit GeForce RTX 2060 Super JetStream (NE6206ST19P2-1061J), это трёхслотовая система охлаждения и длина видеокарты 295 мм. Особенности видеокарты Gigabyte GeForce RTX 2060 SUPER GAMING OC 8G (GV-N206SGAMING OC-8GC) это USB Type-C порт, двухслотовая система охлаждения и длина только 280мм.

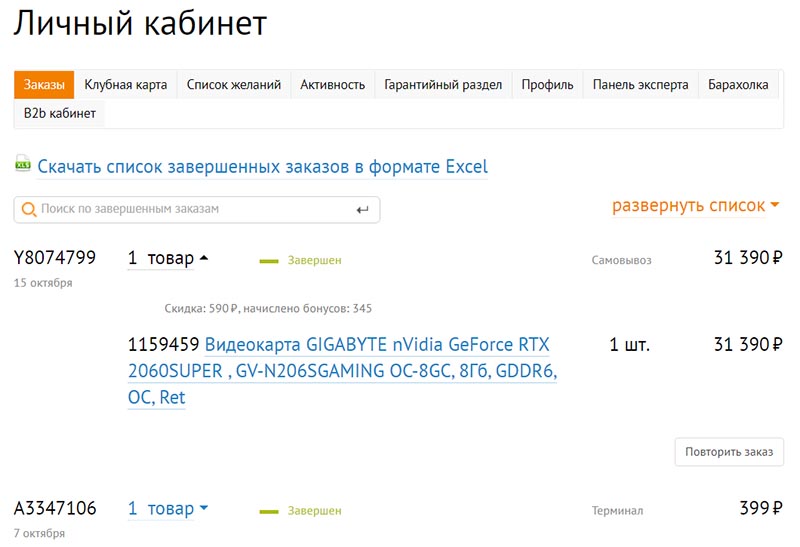

Ну и доступность в рознице, но даже её сразу не удалось купить, после оплаты товара в Ситилинке, на складе её не смогли найти, пришлось делать возврат средств.

С небольшой задержкой по времени и со второй попытки удалось купить ту же видеокарту, но уже в ОНЛАЙН ТРЕЙДе.
Краткая информация о видеокарте Gigabyte GeForce RTX 2060 SUPER GAMING OC 8G (GV-N206SGAMING OC-8GC) от производителя:
- Система охлаждения WINDFORCE 3X представлена тремя 80-мм вентиляторами с уникальной конфигурацией лопастей (центральный вентилятор вращается в альтернативном направлении) и шестью композитными медными тепловыми трубками. Прямой контакт тепловых трубок и подошвы радиатора непосредственно с GPU, а также технология 3D Active, обеспечивают эффективный отвод тепла, повышенную производительность и комфортный температурный режим.
- Уникальная технология GIGABYTE Alternate Spinning позволяет оптимальным образом распределять турбулентные потоки применительно к системе охлаждения на базе трех вентиляторов. Самая большая проблема подобных систем - турбулентность. В том случае, если направление вращения вентиляторов совпадает, велика вероятность возникновения турбулентных потоков (завихрений воздушных масс между соседними вентиляторами), которые снижают эффективность расчетной схемы теплоотвода. Инженеры GIGABYTE предложили оригинальный вариант взаимодействия трех вентиляторов, когда центральный вентилятор вращается в альтернативном направлении. Таким образом, удается оптимизировать распределение воздушных потоков между вентиляторами и значительно снизить негативный эффект от турбулентности.
- Уникальный дизайн лопастей вентиляторов. Объем воздуха в заданной зоне рассекается лопастями особого профиля с оребрением, которые помогают нарастить давление воздушного потока.
- Средствами технологии 3D Active организована полупассивная схема охлаждение, вентиляторы остаются выключенными, когда GPU находится в состоянии пониженной загрузки, обслуживая не ресурсоемкие приложения. Благодаря 3D Active поклонники компьютерных игр могут сосредоточиться на игровом процессе, поскольку шум от работающей системы охлаждения графической платы полностью отсутствует.
- Тепловые трубки с прямым контактом. Основу конструктива системы охлаждения составляет выполненный из очищенной меди радиатор, подошва которого соприкасается непосредственно с кристаллом GPU. Эффективное охлаждение видеоОЗУ реализовано средствами металлической пластины значительных размеров, которая примыкает к модулям памяти.
- Композитные тепловые трубки сочетают собственную высокую теплопроводность с эффектом фазового перехода, и эта комбинация позволяет обеспечить высокоэффективное охлаждение.
- Подсистема питания графической платы организована по схеме 6+2 фазы, с целью создать благоприятный температурный режим работы ключевых компонентов, защитить их от перегрева и сформировать сбалансированную нагрузку на каждый полевой транзистор, сертифицированные в рамках концепции Ultra Durable дроссели и конденсаторы, обеспечивая отличную производительность на фоне продолжительного срока службы изделия (питание эталонной графической платы реализовано по схеме 5+2 фазы).
- Защитная металлическая пластина. Тыльная поверхность печатной платы накрыта металлической пластиной, которая надежно защищает конструктив в целом и распаянные на плате компоненты в частности, от повреждений, например, в случае падения изделия, а также помогает минимизировать нагрузки на изгиб и кручение.
- Индикатор питания. Встроенными средствами оповещения о неисправностях в цепях питания, интеллектуальный светодиодный индикатор уведомит игрока, если по какой-либо причине параметры питания шины PCIe будут отличаться от штатных.
1) Непрерывное свечение: кабель питания не подключен.
2) Свечение отсутствует: штатные параметры питания.
3) Индикатор мигает: некорректные параметры питания.
- Движок AORUS. Современный интуитивно понятный интерфейс фирменного ПО обеспечивает быстрый доступ к настройкам тактовых частот, напряжения питания, режимам работы вентиляторов в зависимости от потребляемой мощности, и все это в реальном времени исходя из требований конкретной игры.
Фото упаковки видеокарты с фронтальной стороны. При покупке когда взял коробку в руки сразу показалось, что весит она немного, по сравнению с видеокартой Palit GeForce RTX 2060 Super JetStream (NE6206ST19P2-1061J).

Фото упаковки с обратной стороны:

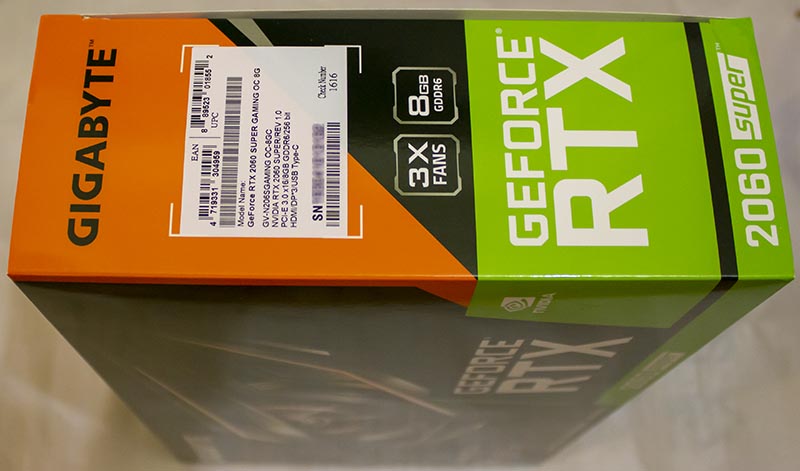

На упаковке нет никаких защитных наклеек:



С другой боковой стороны тоже самое:



Извлекаем из упаковки, коробку черного цвета с надписью Gigabyte.

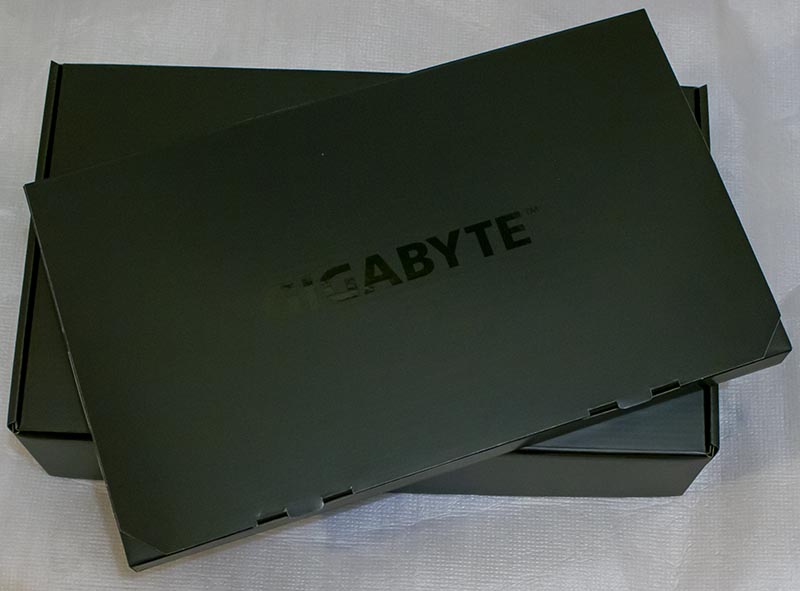

В этой коробке находится ещё одна коробка, того же цвета и с той же надписью, но потоньше.

В такой большой коробке находим: DVD диск с драйвером и утилитой управления, и бумажную инструкцию по быстрой установке видеокарты.
А нужна была такая коробка для того чтобы, видеокарта с двухслотовой системой охлаждения, не болталась в коробке, расчитанной на видеокарты с более широкой системой охлаждения. Греты Тунберг на вас нет, картон так переводить...

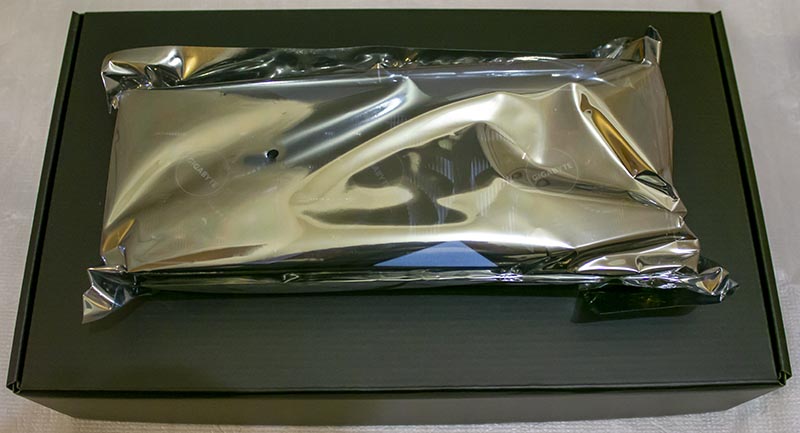

Извлекаем из большой коробки видеокарту в антистатическом пакете:

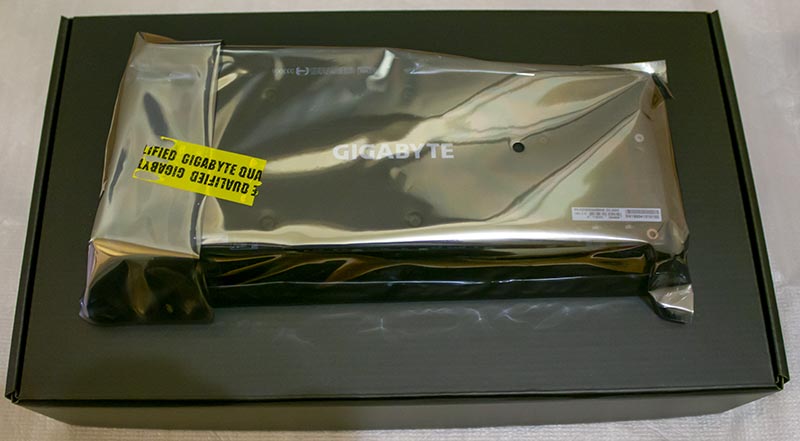

С обратной стороны пакета, покоцанная защитная наклейка:

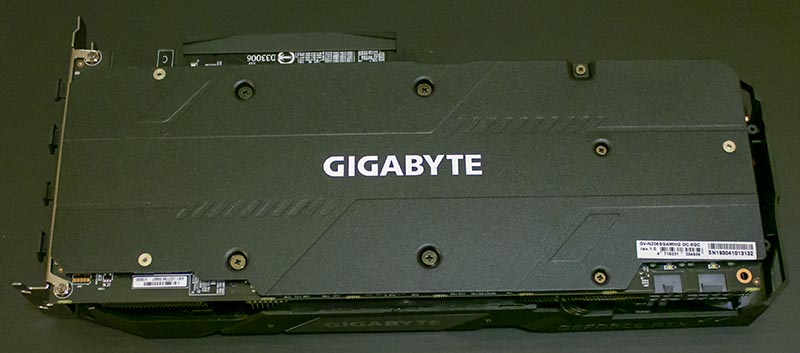

Металлическая защитная пластина с обратной стороны видеокарты:

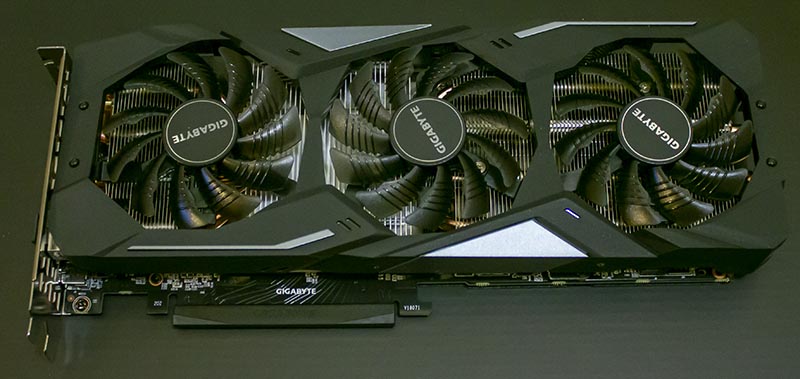

С передней стороны видеокарты, три 80мм вентилятора охлаждения, которые выглядят как-то несолидно или игрушечно.

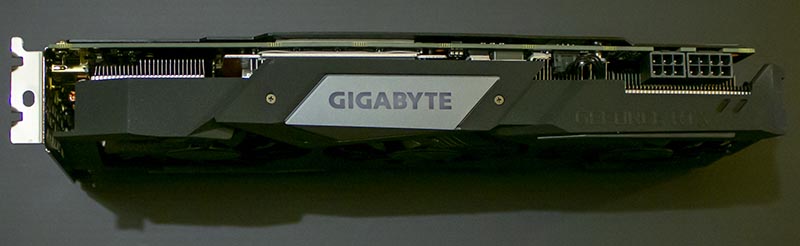

На этом фото, можно оценить толщину видеокарты (удобно ставить две видеокарты в Multi-GPU, даже в компактные корпуса).
И два силовых PCIe разъёма: 6-pin (75Вт) и 8-pin (150Вт), и в сумме получаем до 300Вт, что при такой системе охлаждения сильно избыточные цифры.

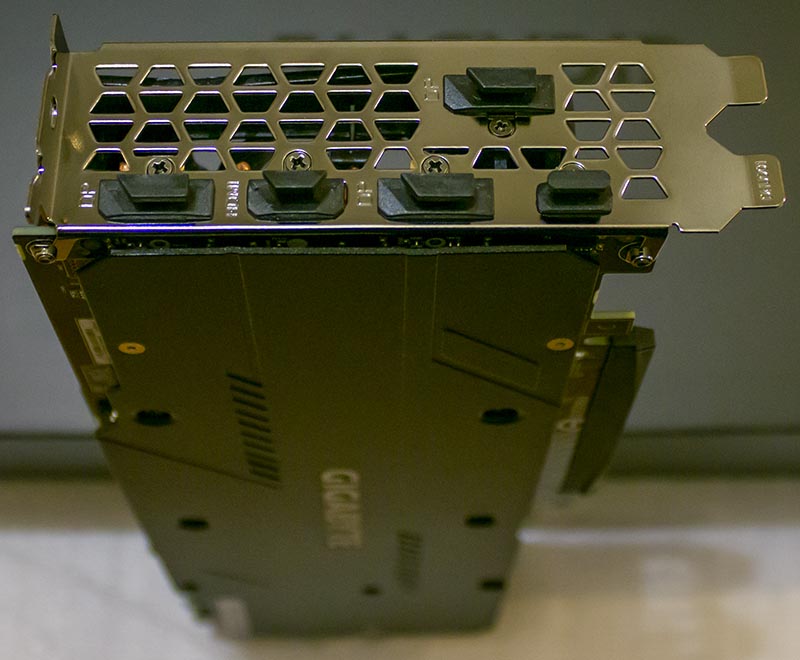

На видеовыходах и портах стоят защитные пластиковые затычки:



Вынимаем затычки и смотрим на расположение видеовыходов и USB Type-C порт:



Устанавливаем и настраиваем видеокарту.
