Рабочая станция

Собираем рабочую станцию для видеомонтажа в 2020 году (весна). Это продолжение цикла статей: раз, два, три, четыре, пять, шесть и семь. Эта статья приурочена к выходу новых продуктов компании Intel и здесь будут рассмотрены различные аспекты, для сборки рабочей станции для программ компании Adobe: Adobe Premiere Pro CC 2020, Adobe After Effects CC 2020, Adobe Media Encoder CC 2020, Adobe Audition CC 2020 и т.д.
Ряд актуальных моментов были рассмотрены в предыдущих частях цикла статей по сборке рабочих станций.

...........................

LGA1200.
Сразу хочется отметить, что тем кто купил флагманский камень 9-го поколения Intel Core i9-9900K, можно смело пропускать этот сокет и ориентироваться уже на сокет LGA1700 и 12-ое поколение процессоров Intel Core.
10-ое поколение процессоров Intel Comet Lake-S опоздало минимум на полгода. Было почти сразу известно, что флагманская модель получит два дополнительных ядра. По сути вся эволюция 14нм процессоров сводилась к тому, что каждое новое поколение прибавляло по два ядра: Intel Core i7-7700K (4 ядра) > Intel Core i7-8700K (6 ядер) > Intel Core i9-9900K (8 ядер) > Intel Core i9-10900K (10 ядер).
Главная интрига: цена и время поставки. Основным инсайдером выступило тайваньское издание Digitimes, ссылаясь на неназванные отраслевые источники, а также производителей системных плат. Оно заявило, что для конкуренции с процессорами AMD Ryzen 3000, будет сильное снижение цен на процессоры Intel. На текущие модели 9-го поколения, цены не снижаются, из-за того что компания не хочет показать плохую отчётность инвесторам. А также, было заявлено что компания Intel, активно работает с производителями системных плат, для того чтобы снизить цены на материнские платы (читаем на всю платформу). Срок поставки и продажи был озвучен: январь 2020 года. Также было заявлено о полной совместимости процессорных кулеров LGA1151v2 для LGA1200.
Подобный инсайд, в условия дефицита процессоров Intel, порадил "отложенный спрос". Инсайд это предварительная информация (от внутренних источников), в большинстве случаев как правило не совсем или вообще неточная.
"Неточная информация иногда оказывается хуже, чем полное ее отсутствие". По факту мы получили: апрельский "бумажный анонс", сроки реальных поставок май-июнь, флагманский процессор i9-10900K стоит как и i9-9900K - $488. А бюджетный хит i5-10400 стоит как и i5-9400 - $182. Стоимость чипсета Intel Z490 Express составила $50. Т.е. по определению на данном чипсете трудно будет найти эффективные по цене/производительность системные платы.
Возможно, ценовая война не коснётся розничных потребителей, и конкурентные цены увидят только крупные сборщики ПК, такие как Lenovo, HP, Dell и т.д. Но, и раньше компания Intel уделяла этому рынку особое внимание, и эти компании получали специальные цены, условия и другие бонусы. Ничего из того о чём сообщала Digitimes, в итоге мы не наблюдаем...
Так как в январе были просто объявлены процессоры, и интерес необходимо было подогревать, помимо новых сроков выхода процессоров, начали поступать новые "утечки".
Спекуляции о 10нм техпроцессоре и Intel HD Graphics 730, довольно быстро утихли. Остались два момента, это поддержка PCIe 4.0 и поддержка будущих процессоров 11-го поколения Intel Rocket Lake-S.
PCIe 4.0 сделали главной причиной задержки выхода платформы, якобы процессоры Intel Comet Lake-S поддерживают PCIe 4.0 линии, а проблемы возникли на стороне поддержки чипсетами новой ревизии шины.
По итогу, для ряда материнских плат на чипсете Intel Z490 Express заявлена поддержка интерфейса PCIe 4.0, а именно процессорных линий процессоров 11-го поколения Intel Rocket Lake-S. Это касается ряда материнских плат компаний: ASRock, MSI, Gigabyte и т.д.
В этом нет ничего нового, это всё уже проходили, вспоминаем - одна материнская плата на чипсете Intel Z77 Express, при установке процессора Intel Core 2-го поколения (Sandy Bridge) получаем интерфейс PCIe 2.0, а при установке Intel Core 3-го поколения (Ivy Bridge) получаем процессорные линии ревизии PCIe 3.0.
Другой момент, почему нет никакого смысла владельцам процессоров i9-9900K смотреть на сокет LGA1200? Здесь также похожая ситуация уже была. Ещё раз вспоминаем: Haswell > Haswell Refresh > Broadwell > Skylake.
Сокет LGA 1150 это процессоры Haswell 4-го поколения, позже были выпущены процессоры Haswell Refresh, это всё 22нм архитектура. Haswell Refresh (в том числе и процессоры Devil’s Canyon) это простое увеличение тактовых частот у всей линейки продуктов, и появилась данная линейка продуктов, не от хорошей жизни, а из-за того, что задержались процессоры Broadwell. Которые стали производиться по 14нм техпроцессу и получили мощную интегрированную графику Intel Iris Pro Graphics 6200 (GT3e) и eDRAM кэш (подробнее об этом можно прочитать здесь). Не успели с большой задержкой эти процессоры добраться до розницы, как их сразу сменили процессоры 6-го поколения Intel Skylake-S.
В отличие от HEDT процессоров Broadwell-E, настольные варианты, стали экзотикой, так как мощная интегрированная графика (iGPU) мало кому была нужна, а производители софта (кроме Apple) оказались не готовы к оптимизации своих программ для использования 128МБ eDRAM кэша.
Процессоры 11-го поколения Rocket Lake-S скорее всего повторят судьбу Broadwell-C. Слишком много у них аналогий, обе архитектуры задерживаются и придут явно как промежуточный вариант.
Rocket Lake-S будет использовать два техпроцесса как и Broadwell-C. Процессорная часть использовать 14нм техпроцесс, а Intel Xe Gen12 графика будет использовать 10нм техпроцесс. Из-за сложности такой конструкции, как и в Broadwell-C, процессорная часть не станет быстрее, там не будет 12-ядер (по предварительной информации до 8 ядер). Т.е. как и в Broadwell-C основное улучшение это будет интегрированная графика с 48 исполнительными блоками (EU).
Intel Xe Gen12 принесёт кучу полезных фишек, вот только ряд из них: кодирование/декодирование 10-битного HEVC 422 видео, работа с 8К видео, скорость кодирования будет в 4 раза выше, чем у Intel UHD Graphics 630 (GT2) (которая используется в процессорах 9-го и 10-го поколения).
*Только интегрированная графика Intel Gen11 и выше, может декодировать видео H.265/HEVC с цветовой выборкой 422 (актуально для весна 2020 года). Какие камеры поддерживают данный формат? Из описания Canon EOS R5: "поддерживает внутреннюю запись материалов 8K RAW без обрезки с частотой 29,97 кадра/секунду, а также 4K с частотой 119,88 кадра/секунду в формате 4:2:2 10 бит Canon Log (H.265) или 4:2:2 10 бит HDR PQ (H.265), что позволяет расширить возможности производства видео и открыть для себя новые способы создания историй".
Но, владельцы i9-9900K, если не поскупились на покупку системной платы с разделением линий процессора, смогут купить дискретный вариант видеокарты Intel Xe Gen12, и использовать её совместно с дискретной видеокартой Nvidia. Это лучшее вложением денег, чем покупка платформы на процессоре Rocket Lake-S.
Так что владельцы i9-9900K могут смело пропустить сокет LGA1200 и ждать выхода процессоров Alder Lake-S на сокете LGA1700. Изменить этот расклад мог ценовой фактор, но как видно из официального прайса, Intel не собирается использовать этот "козырь".
Для сокета LGA1200 доступны следующие чипсеты: топовый Intel Z490 Express, и без поддержки разгона: Intel H470 Express, Intel B460 Express и Intel H410 Express.
Работают в паре с настольными процессорами Intel Core 10-го поколения (Comet Lake):
10-ядерный процессор Intel Core i9-10900K (3.7/5.3ГГц, 20Мбайт).
10-ядерный процессор Intel Core i9-10850K (3.6/5.2ГГц, 20Мбайт).
10-ядерный процессор Intel Core i9-10900 (2.8/5.2ГГц, 20Мбайт).
8-ядерный процессор Intel Core i7-10700K (3.8/5.1ГГц, 16Мбайт).
8-ядерный процессор Intel Core i7-10700 (2.9/4.6ГГц, 16Мбайт).
6-ядерный процессор Intel Core i5-10600K (4.1/4.8ГГц, 12Мбайт).
6-ядерный процессор Intel Core i5-10600 (3.3/4.8ГГц, 12Мбайт).
6-ядерный процессор Intel Core i5-10500 (3.1/4.5ГГц, 12Мбайт).
6-ядерный процессор Intel Core i5-10400 (2.9/4.3ГГц, 12Мбайт).
*Не рассматриваются к покупке четырёхъядерные процессоры, из-за низкой производительности.

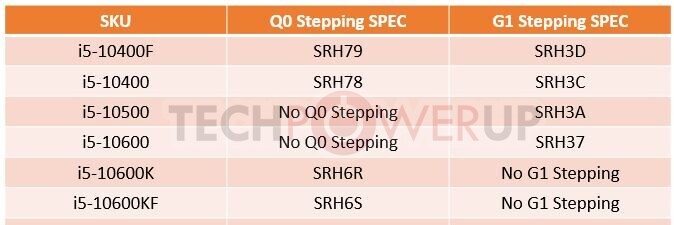

*10-ядерный дизайн Comet Lake-S имеет степпинг Q0, и под крышкой припой (STIM), 6-ядерный дизайн имеет степпинг G1, и под крышкCoffee Lakeой термоинтерфейс. Также отличается размер ядра, его высота, Q0 имеет большую площадь (200мм2), что лучше для охлаждения.
По предварительной информации: процессоры Intel Core i5-10600K/KF основаны исключительно на 10-ядерных кристаллах, Core i5-10500 и Core i5-10600 — только на шестиядерных, а массовые и ходовые: Core i5-10400/10400F бывают в виде двух модификаций (SRH78/SRH3C и SRH79/SRH3D).


Turbo Boost Max 3.0

*Есть также процессоры Intel Core 10-го поколения без интегрированной графики (iGPU), которые не рекомендуются к покупке: Intel Core i9-10900KF, Intel Core i9-10900F, Intel Core i7-10700KF, Intel Core i7-10700F, Intel Core i5-10600KF и Intel Core i5-10400F.
*И энергоэффективные модели процессоров: Intel Core i9-10900T, Intel Core i7-10700T, Intel Core i5-10600T, Intel Core i5-10500T и Intel Core i5-10400T.

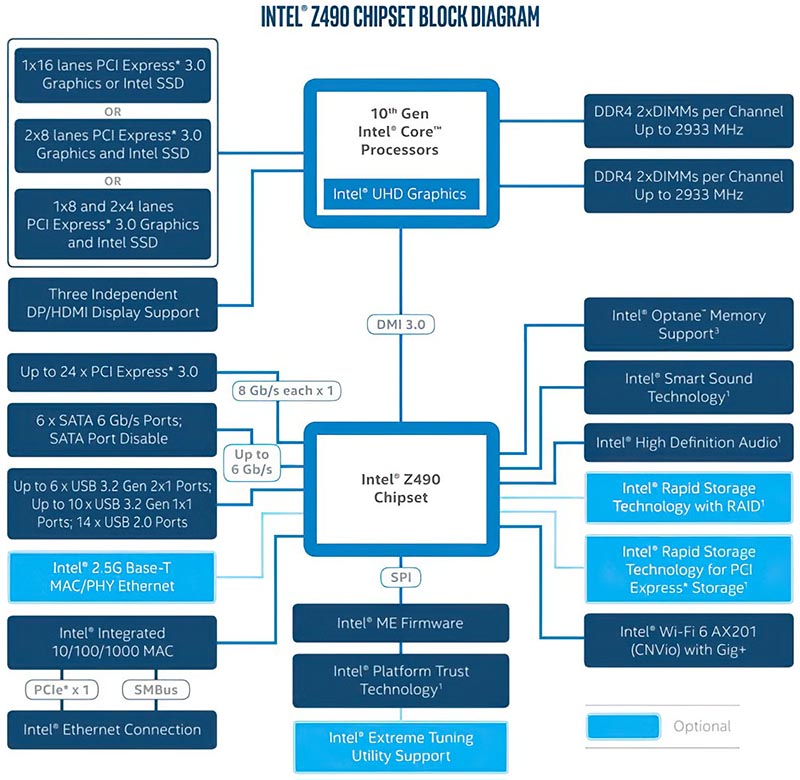

Характеристики платформы на примере чипсета Intel Z490 Express: Max Turbo 3.0 (для процессоров i7-10700 и выше), DDR4-2933 память (для процессоров i7-10700 и выше), поддержка контроллера Intel Ethernet i225, обеспечивающего скорость до 2,5 Гбит/с, а также поддержка Wi-Fi 6 AX201.


Intel Z490 Express

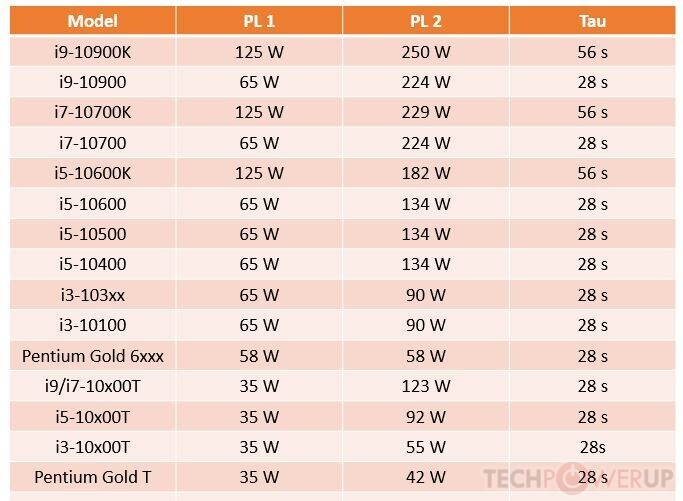

Изменился механизм потребления, а именно PL1 (Power Limit 1), PL2 (Power Limit 2) и Tau.
Intel Core i9-10900K PL1 - 125Вт, PL2 - 250Вт, Tau - 56 секунд.
Intel Core i7-10700K PL1 - 125Вт, PL2 - 229Вт, Tau - 56 секунд.
Intel Core i5-10600K PL1 - 125Вт, PL2 - 182Вт, Tau - 56 секунд.
PL1 (это по сути указанный TDP) - это мощность которой достаточно для поддержания безовых (номинальных) частот.
Tau - это временная переменная, которая показывает сколько секунд может удерживать процессор максимальное значение PL2.


PL1 (Power Limit 1)

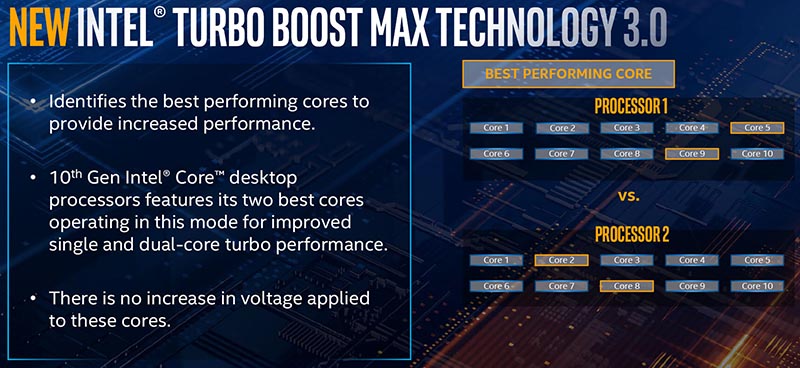

Помимо технологии Turbo Boost Max 3.0, добавлена поддержка технологии Thermal Velocity Boost. Технология Turbo Boost Max 3.0 позволяет выставлять более высокую тактовую частоту, чем Turbo Boost 2.0, а также добавляет "Favored Cores".
Операционная система Microsoft Windows 10 (сборка 1609 и выше) "в курсе" о двух лучших физических ядрах, которые могут поддерживать более высокие Turbo Boost частоты, чем другие ядра процессора. Цель состоит в том, чтобы планировщик операционной системы установил приоритет выполнения рабочих нагрузок именно на этих ядрах, чтобы они могли работать быстрее.


Turbo Boost Max 3.0

Выросла цена на сам чипсет Z490 Express, из-за новых лимитов потребления, усложнена подсистема питания, переработана разводка плат с заделом на поддержку PCIe 4.0 интерфейса, всё это сказалось на цене плат верхнего ценового диапазона.
Процессор Intel Core i9-10900K обеспечивает на 13-18% большую производительность в Adobe Lightroom Classic и Adobe Premier Pro CC 2020 по сравнению с Core i9-9900K, согласно официальным тестам.


Adobe Premiere Pro CC 2020

Рассмотрим бюджетный хит и минимально рекомендуемый процессор для Adobe Premiere Pro CC 2020: Intel Core i5-10400 (2.9/4.3/4.0ГГц, 12Мбайт), который пришёл на смену Intel Core i5-9400 (2.9/4.1/3.9ГГц, 12Мбайт), они оба имеют одну отпускную цену $182.
Первая тактовая частота это базовая, вторая тактовая частота это максимальная частота для однопотока, третья тактовая частота это максимальная частота при работе всех ядер.
Главное отличие от предшественника Intel Core i5-9400, это поддержка технологии многопоточности Hyper-Threading. В итоге Intel Core i5-9400 имеет всего 6 потоков, а Intel Core i5-10400 уже 12 потоков, что добавляет до 20% производительности. И сразу возникает конкуренция с 8-поточником Intel Core i7-9700 (3.0/4.3/4.0ГГц, 12Мбайт).
Помимо, тактовой частоты в многопотоке которая выросла на 100МГц, поддержке 12 потоков, правильный выбор материнской платы также может помочь немного увеличить производительность. Например, компания ASRock наделила свои системные платы с чипсетами Intel 400 (не Z серии) технологией Base Frequency Boost (BFB), аналогом технологии Multicore Enhancement. Данная технология основана на манипулировании лимитом мощности PL1, например для 65Вт CPU показатель будет поднят до 125Вт, после чего частоты должны существенно вырасти для всех ядер (т.е. улучшится работа в многопотоке). Эта технология работает на бюджетных процессорах без K индекса.
Грубо говоря в многопотоке процессор Intel Core i5-10400 всегда будет работать на Turbo Boost 2.0 максимальной частоте, а именно - 4ГГц. Поэтому надо будет ответственней подойти к выбору процессорного кулера.

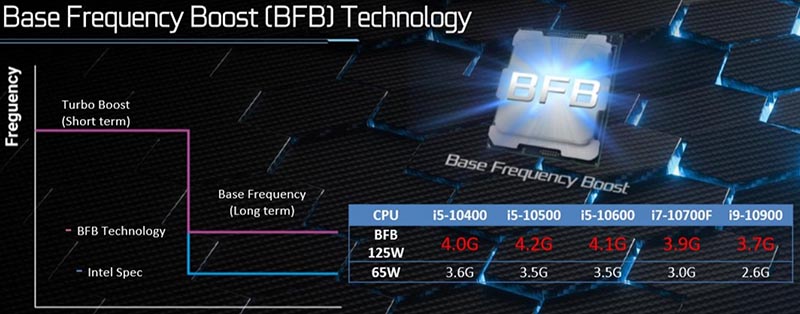

Base Frequency Boost

Base Frequency Boost

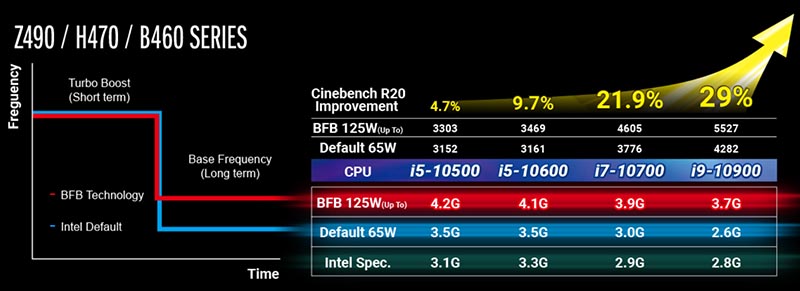

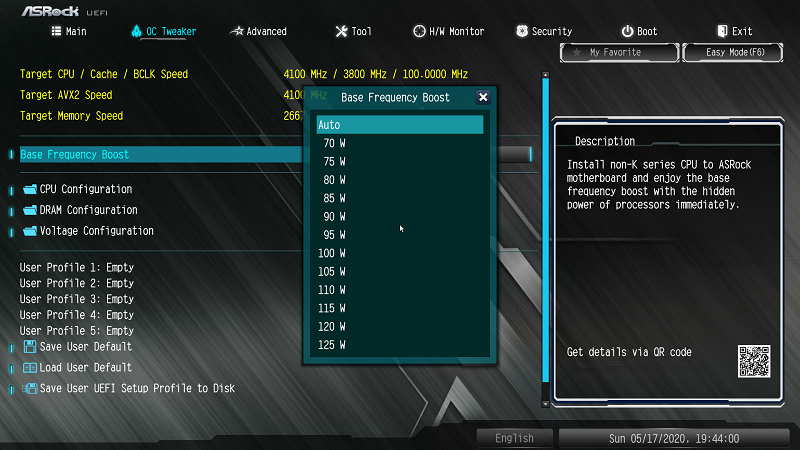

Base Frequency Boost (BFB) это не новая технология, она работает и с процессорами 9-го поколения, вот на примере Intel Core i5-9400, который по-умолчанию имеет следующие лимиты: PL1=65Вт и PL2=122Вт (BFB > Auto), при выставлении BFB > 125W, получаем следующие лимиты PL1=125Вт и PL2=122Вт.


Base Frequency Boost

У компании ASUS также есть "аналог" этой технологии, под названием ASUS Performance Enhancement (APE) для чипсетов Intel B460 и H470. Данная функция доступна через обновление прошивки BIOS (версия 0808).


Base Frequency Boost

Список материнских плат ASUS включает в себя 11 различных моделей (на момент написания статьи) всех форм-факторов: ROG Strix B460-F Gaming, ROG Strix B460-G Gaming, ROG Strix B460-H Gaming, ROG Strix B460-I Gaming, ROG Strix H470-I Gaming, TUF Gaming B460-Pro (Wi-Fi), TUF Gaming B460-Plus, TUF Gaming B460M-Plus (Wi-Fi), TUF Gaming B460M-Plus, TUF Gaming H470-Pro (Wi-Fi) и TUF Gaming H470-Pro.
Все платы повышают лимит PL1 с 65Вт до 125Вт, исключение это плата ROG Strix B460-F Gaming, она повышает лимит до 210Вт (из-за мощной система питания с эффективным охлаждением).

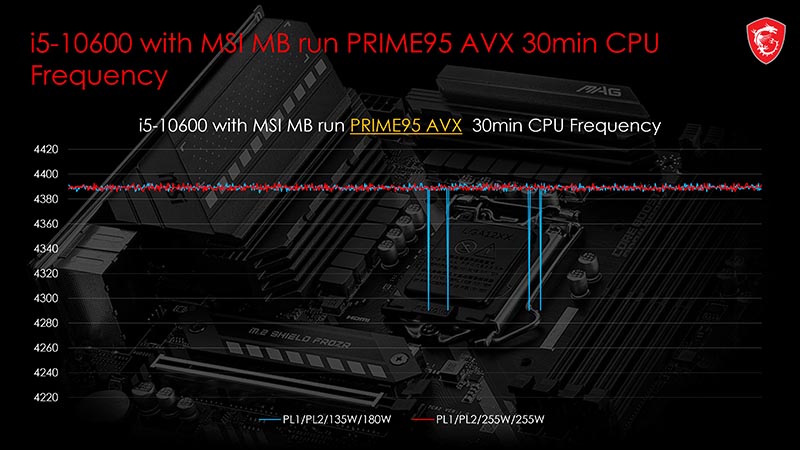

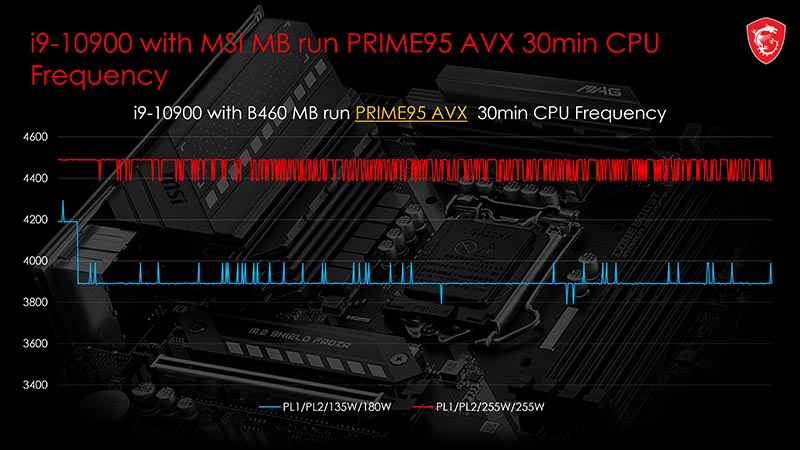

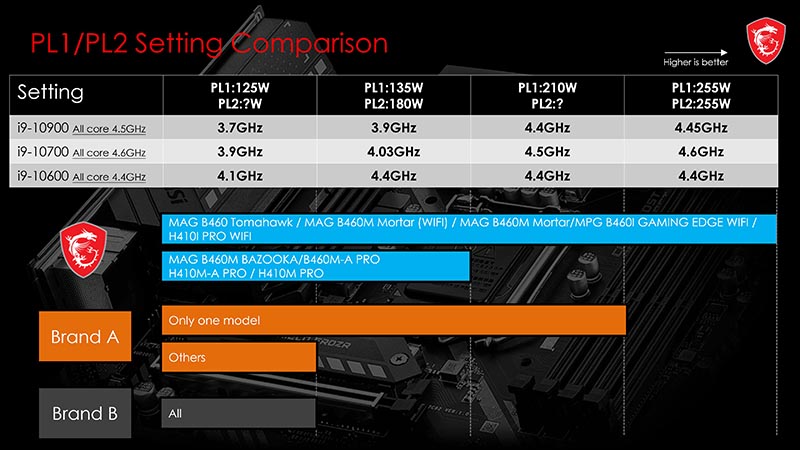

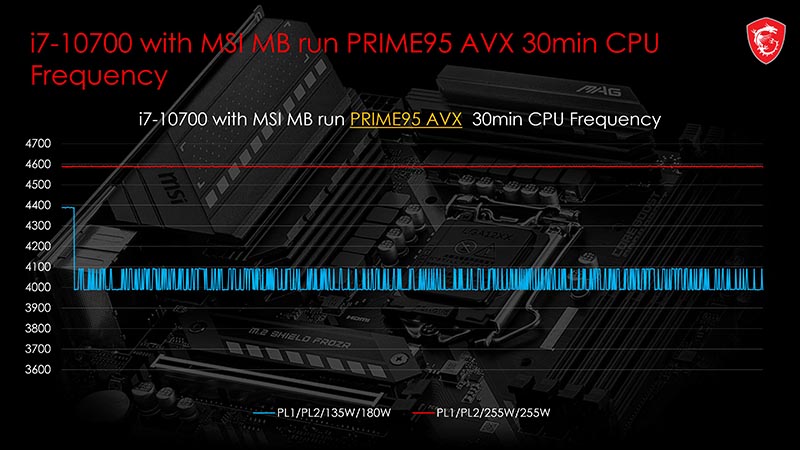

И у компании MSI есть свой аналог, технология называется MSI Power Limit Setting. Заявлена поддержка PL1/PL2/135W/180W для системной платы MAG B460M BAZOOKA и PL1/PL2/255W/255W для следующих плат: MAG B460 TOMAHAWK, MAG B460M MORTAR и MAG B460M MORTAR Wi-Fi.


MSI Power Limit Setting

MSI Power Limit Setting

MSI Power Limit Setting

MSI Power Limit Setting

10-ядерный флагман Intel Core i9-10900K в однопотоке в бенчмарке Cinebench R15 выдал 222 балла, в то время как 16-ядерный AMD Ryzen 9 3950X - 213 баллов, разница 4.22%. 8-ядерный Intel Core i9-9900K на 2,81% быстрее, чем AMD Ryzen 9 3950X в том же тесте.
В многопотоке 16-ядерный Ryzen 9 3950X на 48,61% быстрее, чем i9-10900K, но он и стоит прилично дороже.
Если Intel Rocket Lake-S задержатся, то Intel Comet Lake-S придётся конкурировать уже с архитектурой Zen3 и AMD Ryzen 4000, а также модернизированными Zen2: Matisse Refresh и настольными APU Renoir.
В целом связка AMD Ryzen + две дискретки nVidia и Intel смотрятся перспективнее, в плане соотношения цена/производительность.
Материнские платы с поддержкой Multi-GPU режима и NVIDIA 2-Way SLI (две видеокарты nVidia, используют только линии процессора). Также второй слот можно использовать для создания RAID 0 массива с помощью карты расширения Hyper M.2 X16.
Поддержка PCIe 4.0 при установке процессоров Intel Core 11-го поколения. Информация постоянно пополняется. Здесь в худшую сторону отличилась компания ASUS. Если планов нет апгредиться с 10-го поколения на 11-ое, то можно эту часть материала пропустить.
В сети появился следующий материал: "Материнские платы ASUS Z490 серьезно отстают в поддержке PCIe 4.0 по сравнению с конкурентами, нет надлежащей интеграции аппаратного уровня для процессоров Intel Core 11-го поколения (Rocket Lake-S)".
Платформа Intel Z490 предназначена не только для поддержки существующих процессоров Comet Lake-S 10-го поколения, но и для поддержки процессоров Rocket Lake-S 11-го поколения. Исходя из этого, одной из основных особенностей плат Z490 была его поддержка устройств PCIe Gen 4.0, которая будет включена с выходом новых процессоров, но похоже, что один из крупнейших производителей плат (ASUS) пропустил будущую поддержку PCIe Gen 4 для своей линейки материнских плат на Z490 чипсете.
Три крупных производителя плат, а именно Gigabyte, MSI и ASRock активно работали над внедрением указанных технологий PCIe Gen 4.0 на своих соответствующих материнских платах Z490, в то время как компания ASUS игнорировала все разговоры о поддержке PCIe 4.0.
Для того, чтобы быть готовым к PCIe Gen 4.0, вам не просто нужен процессор с его поддержкой, но и требуется интеграция аппаратного уровня на плате. По существу, чтобы заставить PCIe 4.0 работать, вам потребуется следующее оборудование, которое должно быть интегрировано в материнские платы Z490:

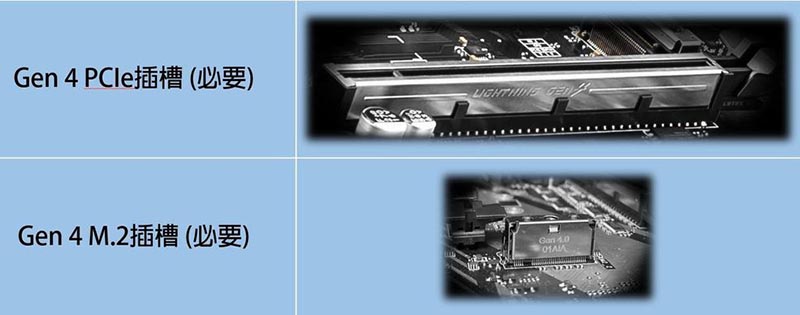

- Слот с поддержкой PCIe Gen 4.0. Значение clock jitter rate должно быть менее 0.5 ps RMS. Тайваньская компания ASUS утверждает, что данное требование соблюдено на её материнских платах, кроме двух моделей: PRIME Z490M-PLUS, PRIME Z490-P.


clock jitter rate

- M.2 слот с поддержкой интерфейса PCIe Gen 4.0.

M.2 PCIe Gen 4.0

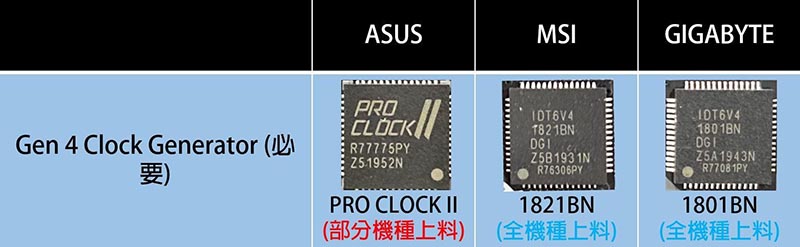

- Генератор тактовых импульсов Gen 4.0 для обеспечения передачи процессором следующего поколения сигнала Gen 4.0. MSI и Gigabyte полагаются на генератор тактовых импульсов IDT6V4 1821BN Gen 4 и IDT6V4 1801BN Gen 4 на всех своих материнских платах Z490, в то время как ASUS полагается на контроллер PRO Clock II для двух материнских плат, которые поддерживают Gen 4.0.


IDT6V4 1821BN Gen 4 и IDT6V4 1801BN Gen 4

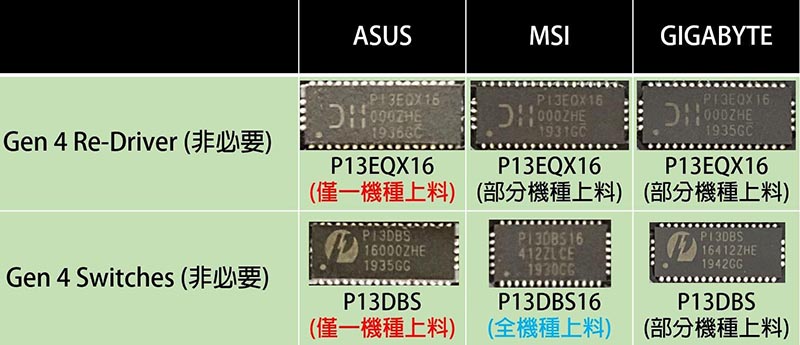

- Re-Driver Gen 4.0 для усиления сигнала (опция). Компании MSI & Gigabyte используют драйверы P13EQX16 для большинства своих материнских плат в качестве дополнительного требования, в то время как ASUS имеет только одну материнскую плату с подобным функционалом.


Re-Driver Gen 4.0

- Коммутаторы Gen 4.0 (опция). Здесь компания MSI вырвалась вперёд, она использует коммутаторы P13DBS16 во всех моделях, в то время как Gigabyte предлагает только коммутаторы P13DBS только для некоторых моделей. ASUS до сих пор имеет только одну модель, которая поддерживает указанный ре-драйвер.

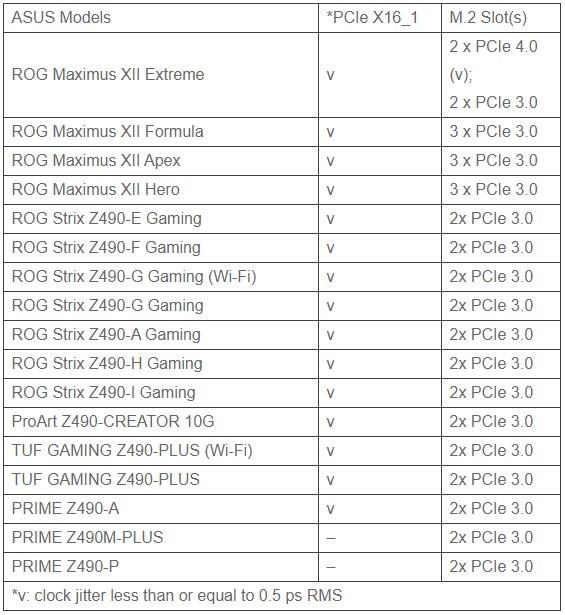

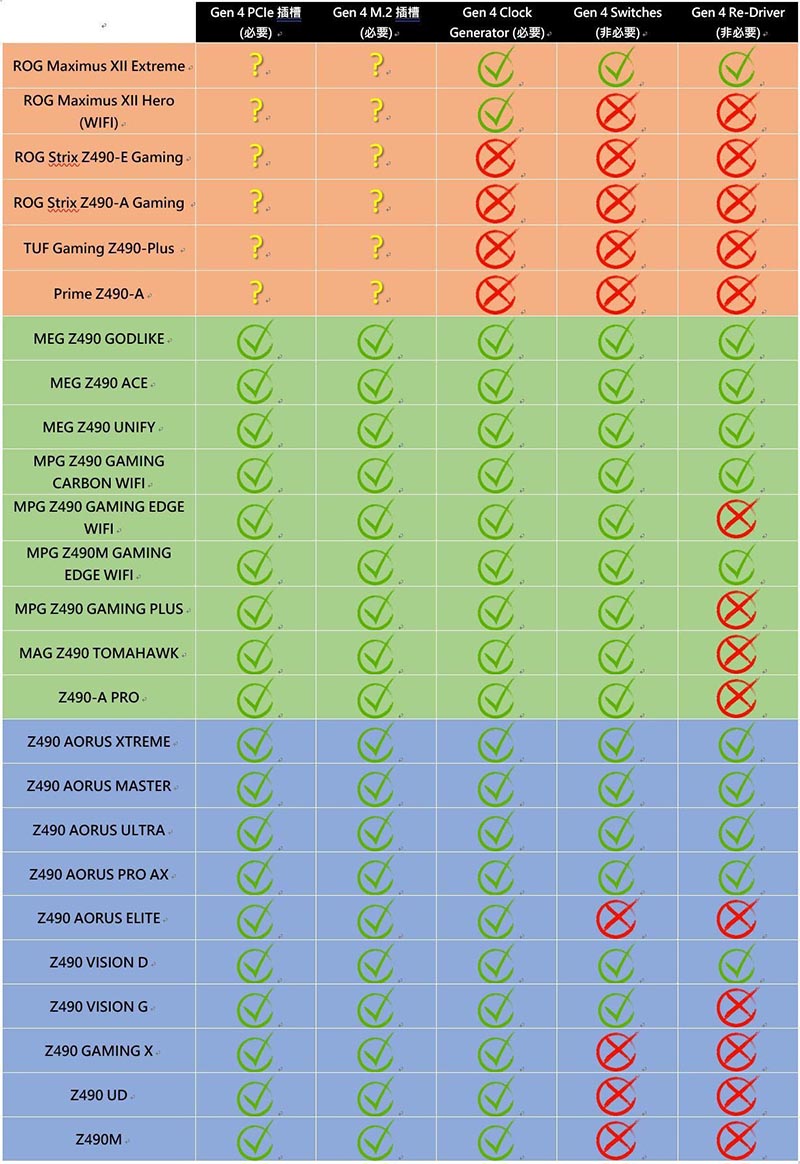

Большой список материнских плат в таблице ниже отображает поддержку PCIe 4.0 на данный момент:


поддержка PCIe Gen 4.0

...........................

LGA2066.
HEDT процессоры Intel Core 10-го поколения (Cascade Lake-X) вышли намного ранее (но не всегда были доступны, тем более по заявленным ценам), основной плюс у этих 14нм процессоров, это снижение цены приблизительно в 2 раза. Производительность осталось почти той же, работают эти процессоры, со старым добрым чипсетом Intel X299 Express, количество поддерживаемых линий процессора PCIe 3.0 увеличилось до 48. Всего платформа поддерживает 72 PCIe линии. Поддержка технологии Turbo Boost Max 3.0. Базовая частота памяти увеличена до 2933МГц. Также можно отметить работу со штатным 2.5Гбитным сетевым контроллером Intel Ethernet Controller i225 и беспроводным Intel Wi-Fi 6 AX200 (Gig+), конечно при условии покупки новой системной платы.
Линейка процессоров Cascade Lake-X состоит из следующих моделей: 10-ядерный Intel Core i9-10900X, 12-ядерный Intel Core i9-10920X, 14-ядерный Intel Core i9-10940X и флагманский 18-ядерный Intel Core i9-10980XE.
Поэтому не будем подробно останавливаться на этом сокете, почитать о нём можно в предыдущих обзорах по выбору рабочей станции для видеомонтажа.
Есть также серверные аналоги данных процессоров, которые поддерживают до 1ТБ ECC Reg памяти и работают с чипсетом: Intel C422.
Это 4-ядерные процессоры Intel Xeon W-2223 и Intel Xeon W-2225, 6-ядерный Intel Xeon W-2235, 8-ядерный Intel Xeon W-2235, 10-ядерный Intel Xeon W-2255, 12-ядерный Intel Xeon W-2265, 14-ядерный Intel Xeon W-2275 и 18-ядерный Intel Xeon W-2295.


...........................

AM4.
Процессоры AMD Ryzen 3000 построены на архитектуре Zen2 и производятся по 7нм техпроцессу. Также у компании AMD есть ещё несколько плюсов помимо очень хороших процессоров Ryzen последнего поколения. Это то, что процессоры первого и второго поколения, с выходом нового поколения, прилично дешевеют и могут успешно конкурировать даже с б/у рынком. Плюс сокет AM4 это долгожитель, и для работы с новыми процессорами, пусть и с рядом ограничений функционала, не надо переходить (или покупать) на материнские платы на новом чипсете.
Если смотреть тестирование процессоров AMD Ryzen 3000 в тех же продуктах Adobe, то можно увидеть как процессоры начали конкурировать с сильными сторонами процессоров Intel, это производительность в однопотоке, производительность AVX/AVX2 вычислений. И в реальных приложениях, где всегда господствовала продукция компании Intel: Adobe Photoshop CC 2020 и Adobe After Effects CC 2020, процессоры линейки AMD Ryzen 3000 выстрелили и их реально можно рекомендовать к покупке для этих приложений, по соотношению цена/производительность.
Но, в приложениях Adobe Premiere Pro CC 2020 и EDIUS Pro 9, где плейбек массовых форматов (H.264/HEVC) завязан на QSV технологию, и где нет возможности использовать аппаратное декодирование дискретных видеокарт, привлекательность AMD Ryzen 3000 уже не так очевидна (т.е. пользователь сам должен расставлять приоритеты, что для него наиболее важно).
Но, стоит отметить, что многим пользователям хватает и софтового декодирования, плюс на подходе дискретная видеокарта от Intel, и "магия" технологии Intel Quick Sync Video станет доступна и владельцам платформы AMD.
Доступные модели линейки Ryzen 3-го поколения: 16-ядерный AMD Ryzen 9 3950X, 12-ядерные AMD Ryzen 9 3900X и AMD Ryzen 9 3900, 8-ядерный AMD Ryzen 7 3800X, 8-ядерный AMD Ryzen 7 3700X, 6-ядерные AMD Ryzen 5 3600X, AMD Ryzen 5 3600 и AMD Ryzen 5 3500X.

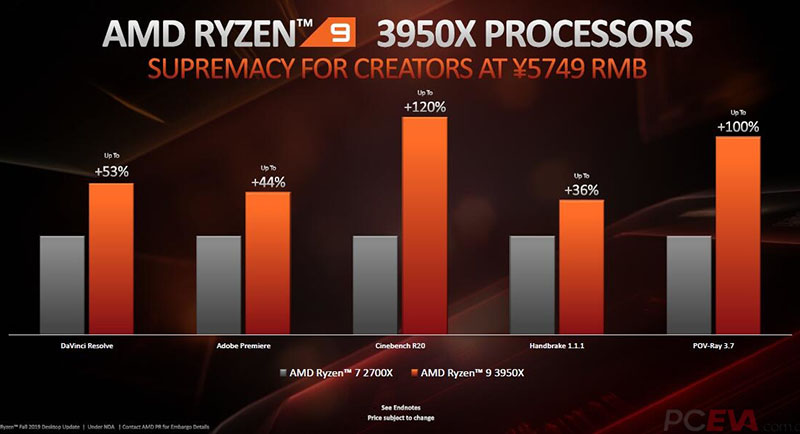

Сравнение производительности нынешнего флагмана AMD Ryzen 9 3950X с предыдущим флагманом: AMD Ryzen 7 2700X.


Adobe Premiere Pro CC 2020

Ключевые особенности процессоров: это 16х линий PCIe 4.0, выделенные 4х линии PCIe 4.0 для подключения M.2 накопителя, контроллер ввода/вывода также содержит: 2х SATA 6 Gbps порта, 4х USB 3.1 Gen2 порта.
Работают процессоры Ryzen 3-го поколения с топовым системным чипсетом AMD X570. Все плюсы этой связки и возросший функционал системных плат для процессоров AMD Ryzen был рассмотрен в предыдущей статьях.
На подходе (16 июня 2020 года), и чипсет AMD B550, который поддерживает только процессорные PCI Express 4.0 линии, а именно слот для видеокарты, PCIe NVMe слот. Чипсет для соединения с процессором использует только четыре PCIe 3.0 линии и все доступные линии чипсета (их 10 штук) - ревизии 3.0, поэтому сам чипсет не будет иметь активного охлаждения. Также у чипсета B550 есть возможность разгона, поддержки Dual Graphics (Multi-GPU) и двух портов USB 3.1 Gen2.


AMD B550

Чипсет AMD B550, как и чипсет AMD X570 будут поддерживать процессоры следующего поколения Ryzen 4000 (Zen3), которые не будут работать не со всеми старыми чипсетами 400-й и 300-й серий (предварительная информация, что эту поддержку включат для чипсетов X470, B450 и возможно для X370, всё это на усмотрение производителей материнских плат).
MSI заявляет, что поддержку AMD Ryzen 4000 (Zen3) получат даже материнские платы с 16MB EEPROM, но для этого у нового BIOS "вырежут" поддержку старых процессоров. Платы с 32MB EEPROM получат "безболезненную" поддержку AMD Ryzen 4000 (Zen3) и старых процессоров.
*Вместе с чипсетом AMD B550, встречаем и обновлённые настольные процессоры "Matisse Refresh" или "Matisse 2": AMD Ryzen 9 3900XT, AMD Ryzen 7 3800XT и AMD Ryzen 5 3600XT. Они просто добавляют +100/+200МГц к тактовой частоте Precision Boost 2. Базовые тактовые частоты останутся без изменения.
*В прошлом году при тестировании i9-9900K (мало того, что никто не использовал iGPU), так разгорелся "скандал". Оказывается некоторые платы, автоматом выставляли PL1 для данного процессора как 140Вт, вместо 95Вт. Поэтому появилась целая секта "правдорубов", которые негодовали, как же так... И масса обзорщиков, провела повторное тестирование, с насильно зафиксированным PL1=95Вт (за счёт отключения функции MultiCore Enhancement).
И вот бумеранг вернулся... теперь и для AMD процессоров, производители материнских плат, выставляют по-умолчанию настройки, чтобы улучшить их производительность (что логично, как и в случае с процессорами Intel). С одним отличием, производителей материнских плат обвинили, что они вышли за рамки "базовых спецификаций" (за счет более высоких температур), и даже в том, что это значительно уменьшит срок жизни процессоров AMD.
Для процессоров AMD есть три ограничителя: Package Power Tracking (PPT), Thermal Design Current (TDC), и Electrical Design Current (EDC).
Соответственно задача производителей системных плат, найти потенциальный способ манипулировать тем, как система интерпретирует пиковое значение мощности процессора.
Если процессор имеет базовое TDP 105Вт и значение PPT 142Вт, то если выставить "безразмерное значение тока" = 75% от его реального тока, то реальное потребление энергии фактически составит 190Вт (142Вт / на коэффициент 0.75).
Отсюда и отличные результаты в бенчмарке Cinebench (на нём же и спалились), который так любят приводить в пример. Но, никто не бросился переписывать тесты с "правильными настройками", как было в случае AMD.
Это внутренняя кухня производителей материнских плат, и нужно тестировать "как есть", а не загонять "насильно" процессоры (AMD/Intel) в определённый TDP и прочее.
Компания AMD заявила, что она в курсе, что некоторые материнские платы могут занижать определенные данные телеметрии о энергопотреблении, чтобы изменить производительность. Но, у процессоров AMD Ryzen есть разнообразный набор внутренних защитных механизмов, которые работают независимо от внешних источников данных. И поэтому изменение внешней телеметрии не может оказать существенное влияние на долговечность или безопасность процессора.
*Об особенности некоторых плат построенных на чипсете AMD B550:
Интерфейс Thunderbolt 3, прописался на материнских платах построенных на чипсете AMD B550.
Например, в плате GIGABYTE B550 VISION D интегрирован контроллер Intel JHL7540 (Titan Ridge). Поддержка данного интерфейса официально не сертифицирована.
Также компания ASUS для карты расширения ThunderboltEX 3-TR заявила о поддержке следующих фирменных системных плат: ROG STRIX B550-E GAMING, ROG STRIX B550-F GAMING (WI-FI), ROG STRIX B550-F GAMING, PRIME B550-PLUS и TUF GAMING B550-PLUS.
А в плате GIGABYTE B550 AORUS MASTER реализована поддержка трёх слотов M.2 PCIe NVMe с подержкой интерфейса PCIe 4.0 x4.
Также ряд видеокарт компании ASUS на чипсете AMD B550 поддерживает одинаковую с процессорами Intel технологию ASUS Performance Enhancement (APE).

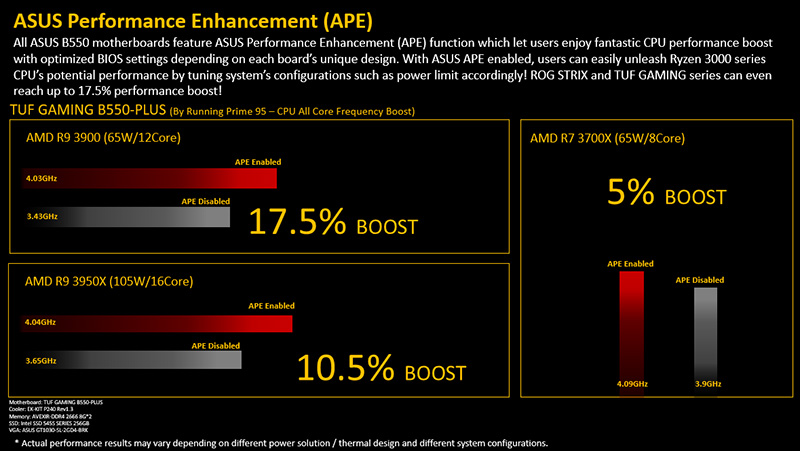

ASUS Performance Enhancement (APE)

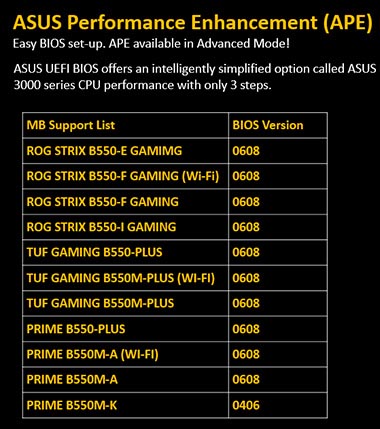

Список материнских плат поддерживающих технологию авторазгона ASUS Performance Enhancement (APE) от тайваньского производителя ASUS:


ASUS Performance Enhancement (APE)

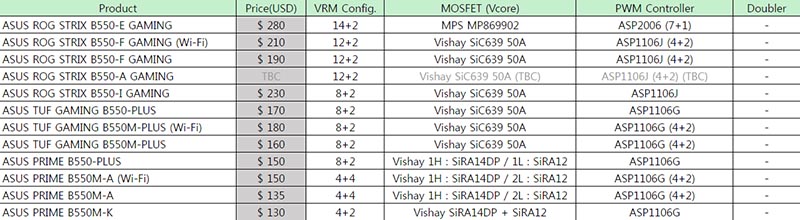

Таблица (которая постоянно обновляется) B550 VRM DB sheet (ver 1.3), где добавлена детальная информация о подсистеме питания VRM материнских плат построенных на чипсете AMD B550.
Ссылка на таблицу: https://t.co/VD1nCJOWtU?amp=1


AMD B550 VRM

Тестированием температурных режимов VRM блоков заняты многие онлайн издания, вот некоторвя интересная информация о таких тестах.
- Автор издания решил объяснить почему платы на чипсете AMD B550 стоят дороже предшественников построенных на чипсете AMD B450. За отправную точку взяты две популярные модели материнских плат на чипсете B450: MSI B450 Tomahawk ($110) и MSI B450 Pro Carbon ($130).
Ценник же для плат на чипсете B550: MSI B550 Gaming Carbon WiFi ($220), MSI B550 Tomahawk ($180), MSI B550M Mortar ($160), MSI B550 Gaming Plus ($150), MSI B550-A Pro ($140) и MSI B550M Bazooka ($130).
Основная причина, по которой платы на AMD B550 стоят больше, чем на AMD B450, простая: они намного лучше.
B550 Tomahawk, например, это не просто B450 Tomahawk с более новым чипсетом.
Плата B450 Tomahawk была одной из лучших плат B450 по качеству VRM. 4+2 фазная подсистема VRM, ШИМ-контроллер Richtek RT8894A. Силовые элементы производства ON Semiconductor, 12х NTMFS4C029N и 12х NTMFS4C024N. Радиаторы охлаждения на Vcore и SoC VRM. Аналогичная схема применена на плате MSI B550M Bazooka.
В свою очередь на плате MSI B550 Tomahawk используется 10-фазный Vcore VRM (5+2) с 60A Intersil ISL99360, по той же схеме построена плата MSI X570 Tomahawk WiFi с 12-фазным Vcore VRM (6+2). Т.о. в теории B550 Tomahawk имеет 83% от текущей мощности X570 Tomahawk.
Затем с точки зрения функций вы получаете дополнительный M.2 слот, который поддерживает SSDs PCIe 4.0, и, конечно же, основной слот PCIe x16 также поддерживает PCIe 4.0. Другие особенности включают USB 3.2 Gen 2, 2.5 Gigabit LAN, передний USB Type-C, M.2 shields, лучшую печатную плату, предустановленный экран ввода/вывода, гораздо лучшее охлаждение VRM, чтобы работать с более мощным VRM, лучшей компоновкой платы и просто более качественной материнской платой в целом.
*Т.е. автор ведёт к тому, что не надо сравнивать два томагавка, а сравнивайте близкие по цене MSI B550-A Pro ($140) и MSI B450 Tomahawk ($110).

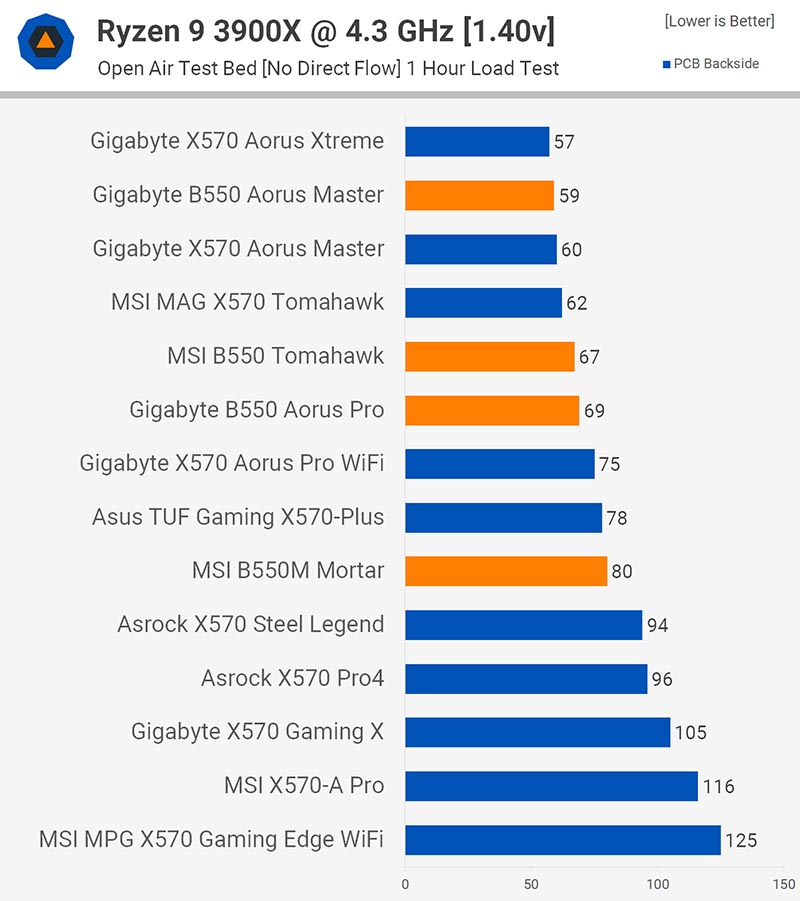

AMD B550 VRM

*В этом графике худщий результат показала плата MSI MPG X570 Gaming Edge WiFi, процессор ушёл в троттлинг, а показавшая более высокие температуры плата X570-A Pro, продолжала работать дальше без троттлинга.
Глядя на результат разгона процессора AMD Ryzen 9 3900X, у которого все ядра работают на тактовой частоте 4.3 ГГц, для этого было поднято напряжение до 1.4В. Всё это позволило отсеять такие неудачные платы MSI как X570-A Pro и Gaming Edge WiFi.


AMD B550 VRM

Несмотря на эти экстремальные условия тестирования, MSI B550M Mortar прошла их с относительной легкостью, достигнув пика всего лишь 80C, поставив немного более дорогие модели Asrock и Gigabyte, такие как Steel Legend, Pro4 и Gaming X позади. С небольшим количеством воздушного потока нет такого процессора AM4, который эта плата не сможет поддерживать. Результаты Gigabyte B550 Aorus Pro и Master также были чрезвычайно впечатляющими, как и MSI B550 Tomahawk.

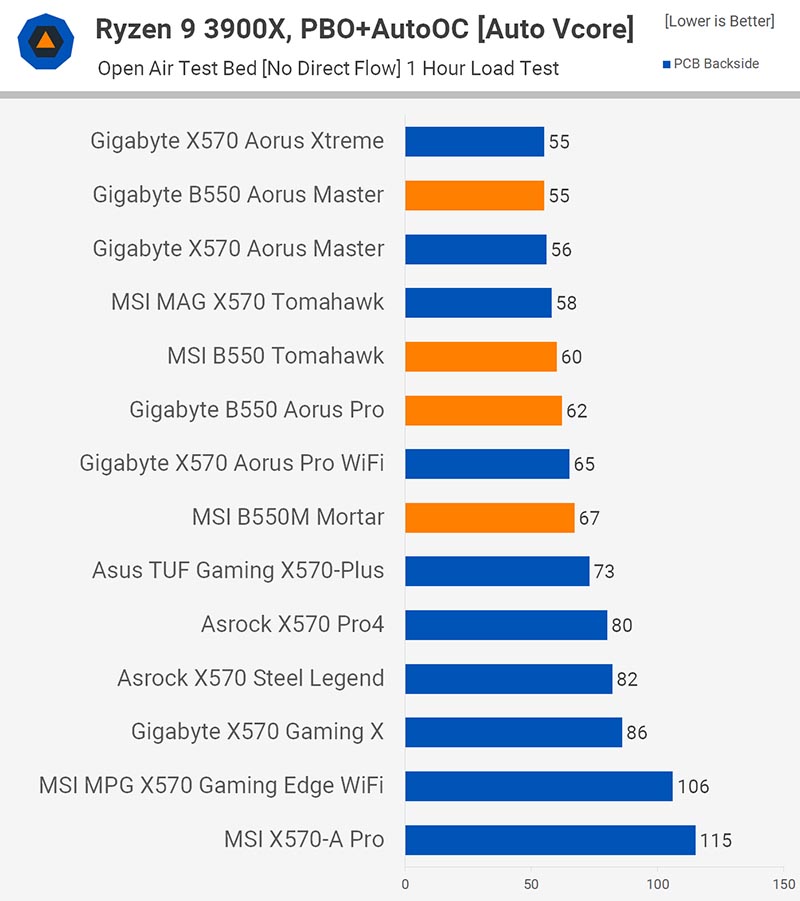

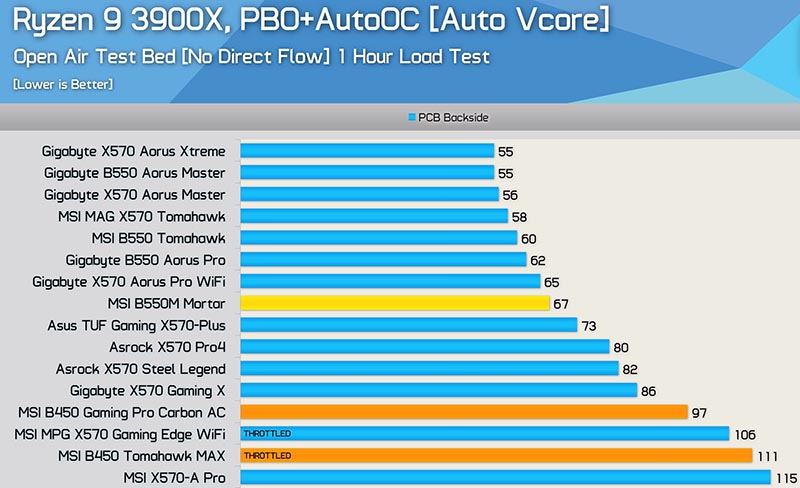

- Тесты VRM от ютубканала Hardware Unboxed. AMD Ryzen 9 3900X, PBO (Precision Boost Overdrive) + Auto OC.


PBO (Precision Boost Overdrive)

Сравнение температуры VRM блока следующих системных плат: MSI B550M Mortar, MSI B450 Gaming Pro Carbon AC и MSI B450 Tomahawk Max.


AMD B550 VRM

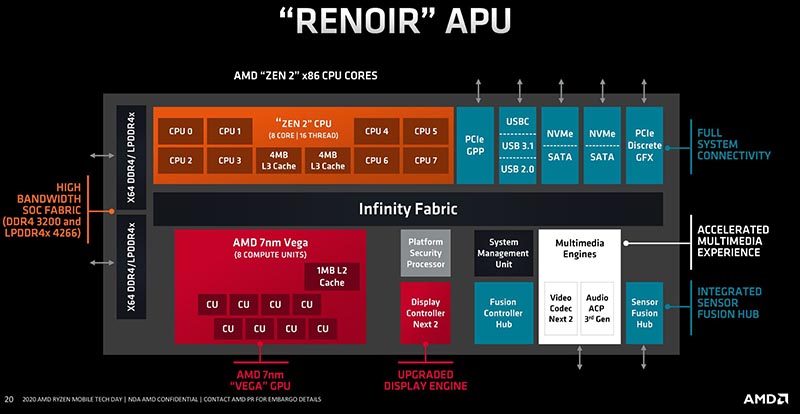

*Также стоит обратить внимание на настольные APU "Renoir" серии AMD Ryzen 4000 PRO, 65Вт модели: AMD Ryzen 7 PRO 4750G, AMD Ryzen 5 PRO 4650G и AMD Ryzen 3 PRO 4350G. И 35Вт энергоэффективные модели: AMD Ryzen 7 PRO 4750GE, AMD Ryzen 5 PRO 4650GE и AMD Ryzen 3 PRO 4350GE.
Серия AMD Ryzen 4000, 65Вт модели: AMD Ryzen 7 4700G, AMD Ryzen 5 4600G и AMD Ryzen 3 4300G. И 35Вт энергоэффективные модели: AMD Ryzen 7 4700GE, AMD Ryzen 5 4600GE и AMD Ryzen 3 4300GE.


AMD Ryzen 7 PRO 4750G

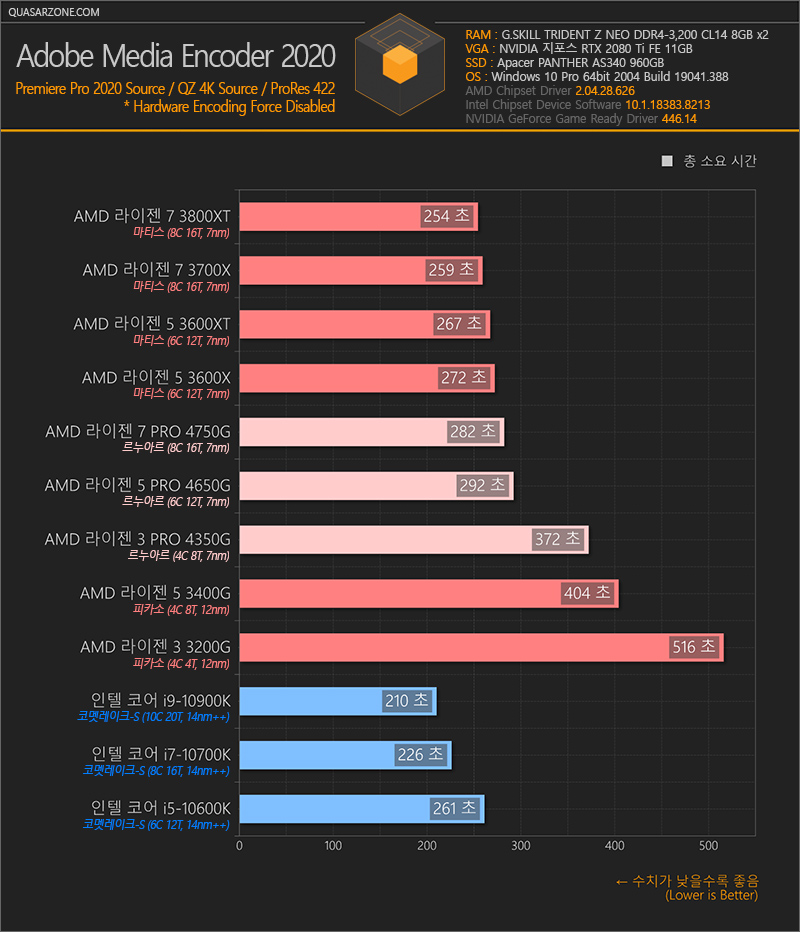

Результаты тестов настольных APU процессоров в программах Adobe. Использовались для платформы AMD, следующие материнские платы: GIGABYTE X570 AORUS MASTER и GIGABYTE B550 AORUS MASTER. 16ГБ оперативной памяти G.SKILL TRIDENT Z NEO DDR4-3200 CL14.

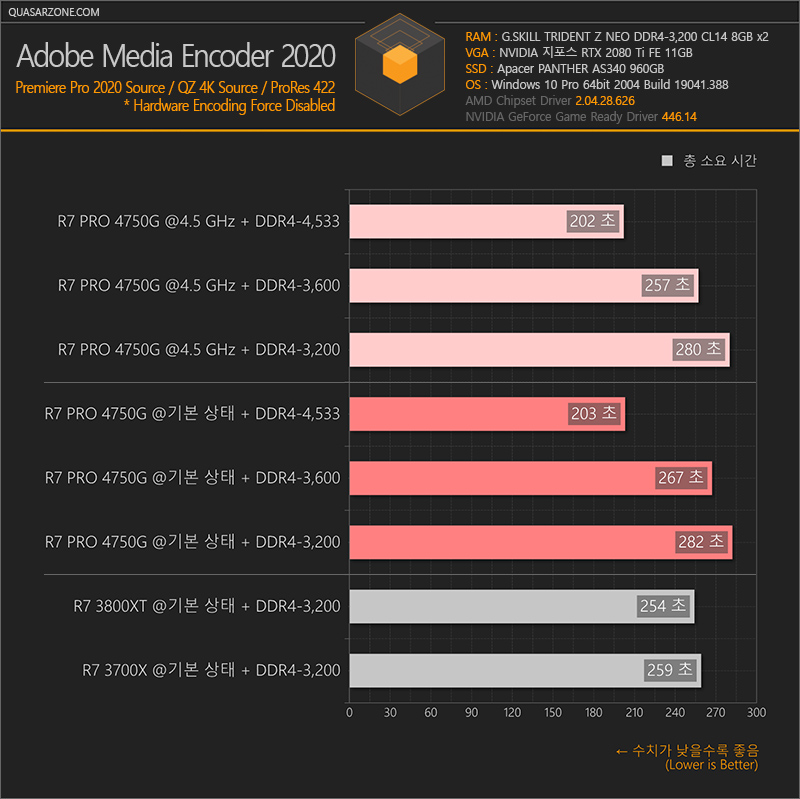

Adobe Premiere Pro CC 2020 и Adobe Media Encoder CC 2020, вывод 4K, в том числе Apple ProRes 422, аппаратное кодирование выключено. Чем меньше результат, тем лучше.


AMD Ryzen 7 PRO 4750G

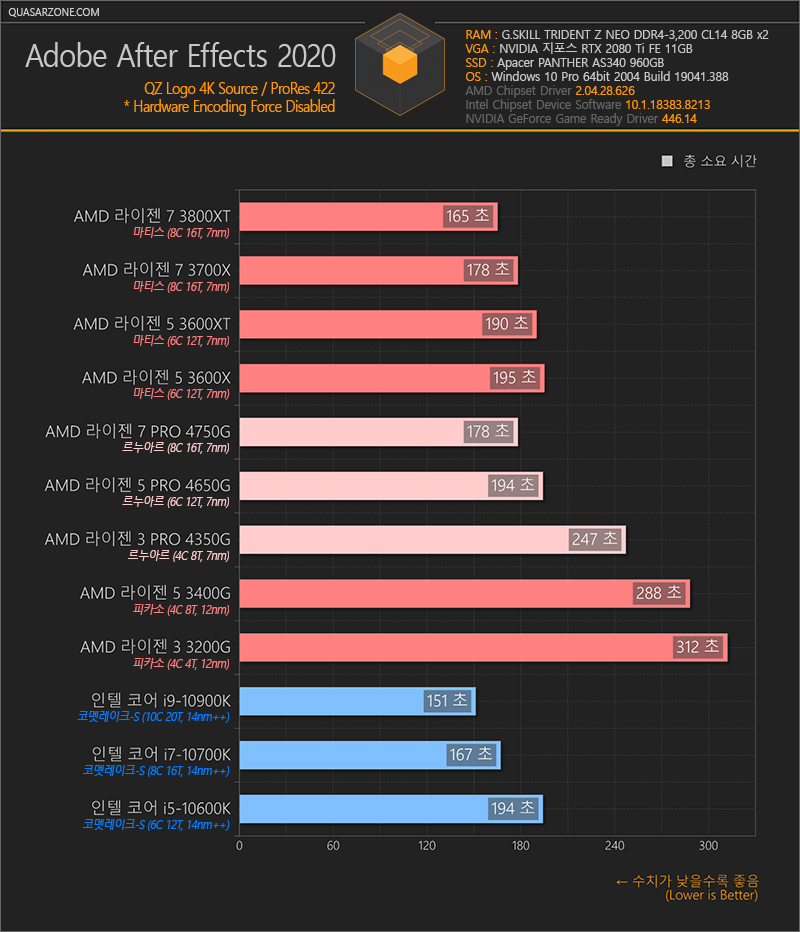

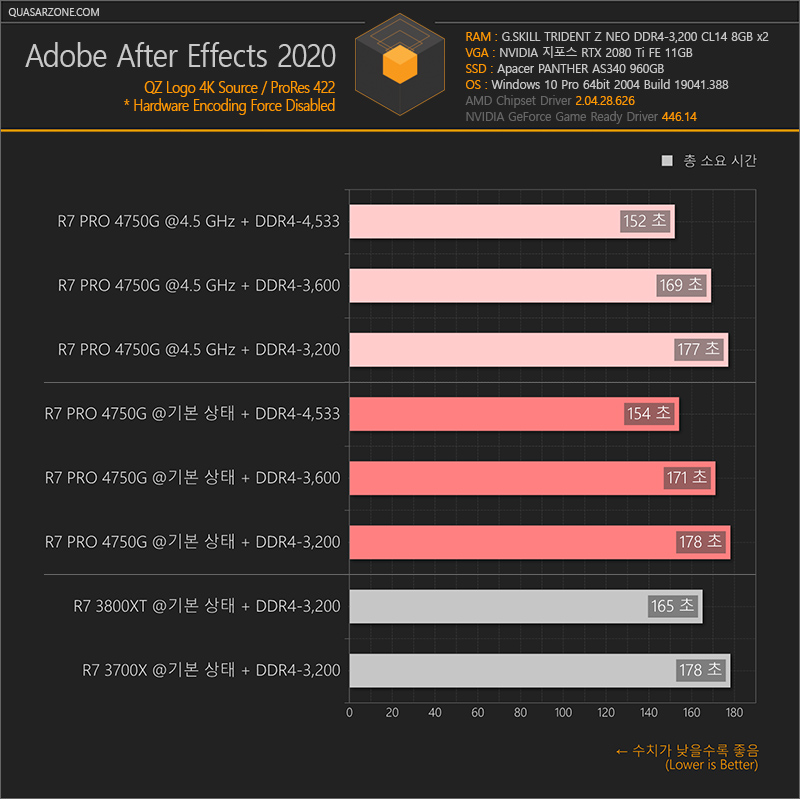

Тестирование в Adobe After Effects CC 2020. Чем меньше результат, тем лучше.

AMD Ryzen 7 PRO 4750G

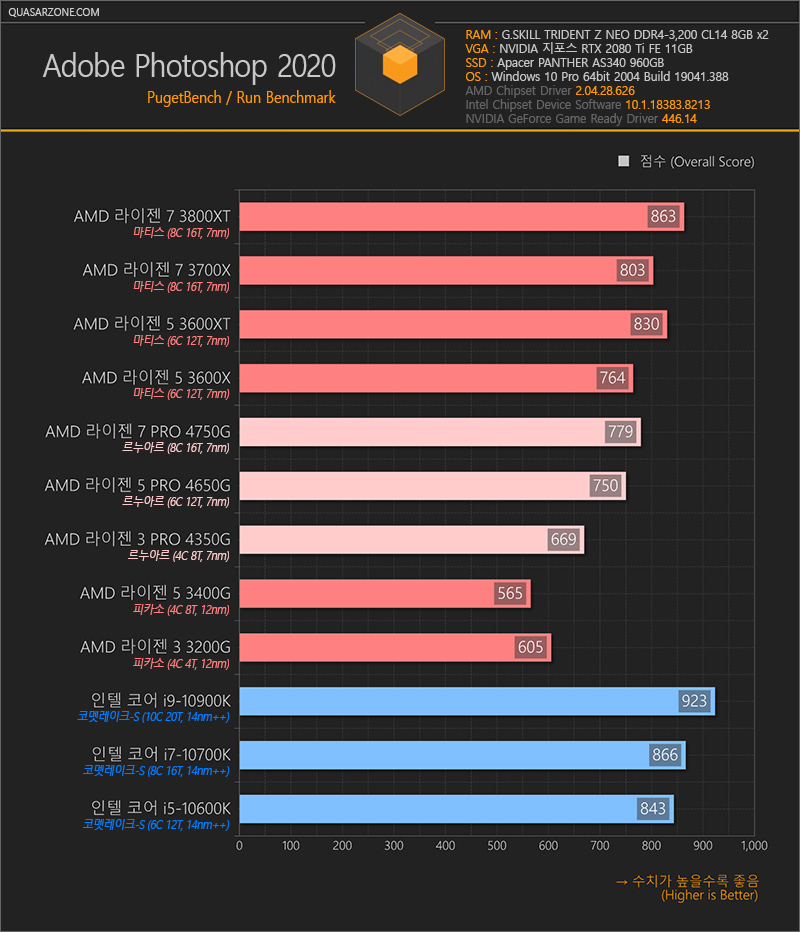

Для теста Adobe Photoshop CC 2020 использовался бенчмарк PugetBench от Puget System. Чем выше результат, тем лучше.


AMD Ryzen 7 PRO 4750G

Версия процессоров PRO имеет функцию защиты памяти (дополнительные функции безопасности для коммерческого использования), по умолчанию шифрует данные памяти для защиты, так что пропускная способность памяти и латентность будут отличаться от AMD Ryzen 7 4700G. Но, есть возможность вручную отключить AMD TSME (Memory Guard) в BIOS (AMD CBS > UMC Common Options > DDR4 Common Options > Security > TSME > Disabled).

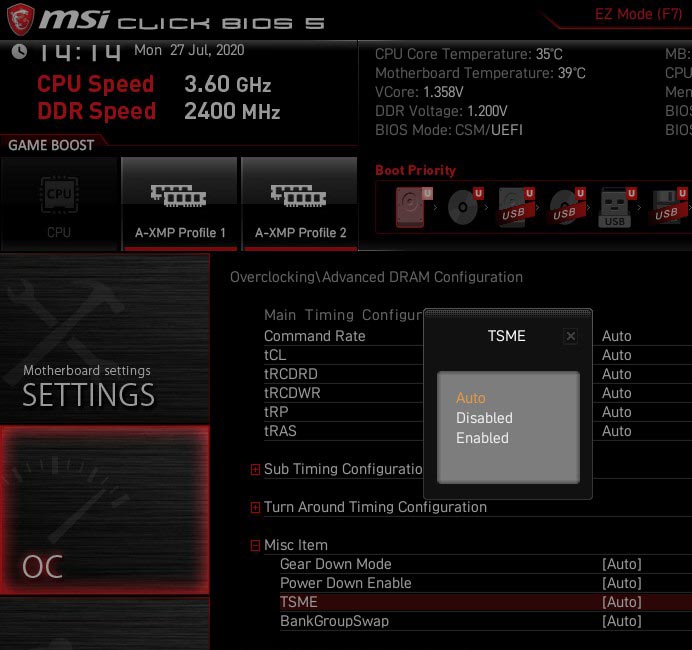

На примере BIOS системной платы MSI B550 TOMAHAWK (MS-7C91):


TSME

Это снизит задержку памяти с 93нс до 64.5нс, и увеличит пропускную способность памяти.
Также новые настольные APU процессоры неплохо откликаются на разгон оперативной памяти:


AMD Ryzen 7 PRO 4750G

AMD Ryzen 7 PRO 4750G

Официальные тесты от AMD. По сути, сравнивают Intel UHD Graphics и Vega в DaVinci Resolve.

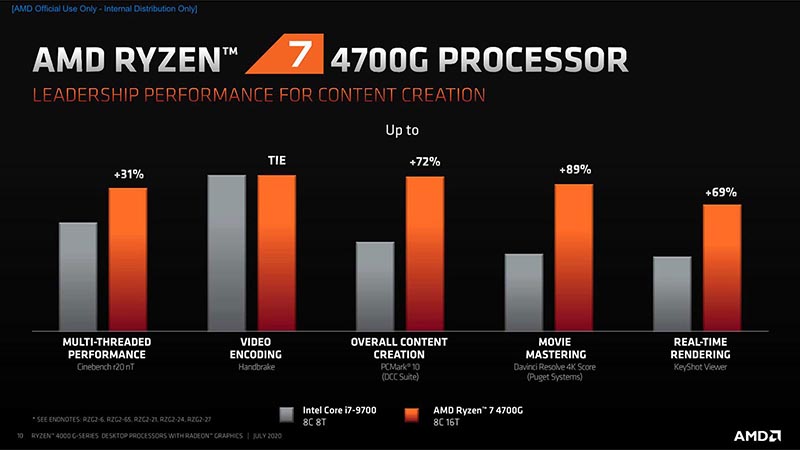

AMD Ryzen 7 4700G

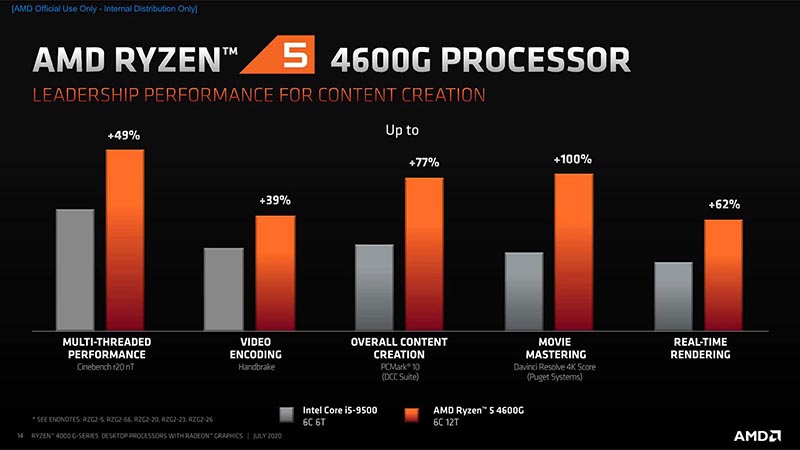

AMD Ryzen 5 4600G

*Данные процессоры работают только с чипсетами 500-й серии, а чипсеты 400-й серии исключены из-за ограничений размера ПЗУ, чтобы сжать микрокод AGESA, поддерживающий несколько поколений процессоров и микроархитектур.
*Интересная деталь, что одни источники заявляют о поддержке 8х линий PCIe 3.0 для PEG, другие заявляют, что у настольного Renoir всего 24х линии PCIe 3.0, 16х линий для dGPU, 4х линии для PCIe NVMe накопителя, и 4х линии для соединения с системным чипсетом.
*Под крышкой настольных процессоров AMD Renoir находится припой: High-Quality Metal TIM.

...........................

sTRX4.
Третье поколение процессоров AMD Ryzen Threadripper построено на архитектуре Zen2, увеличило число ядер вдвое.
В линейке AMD Ryzen Threadripper процессоров 3-го поколения, три модели: 24-ядерный AMD Ryzen Threadripper 3960X, 32-ядерный AMD Ryzen Threadripper 3970X и 64-ядерный AMD Ryzen Threadripper 3990X.

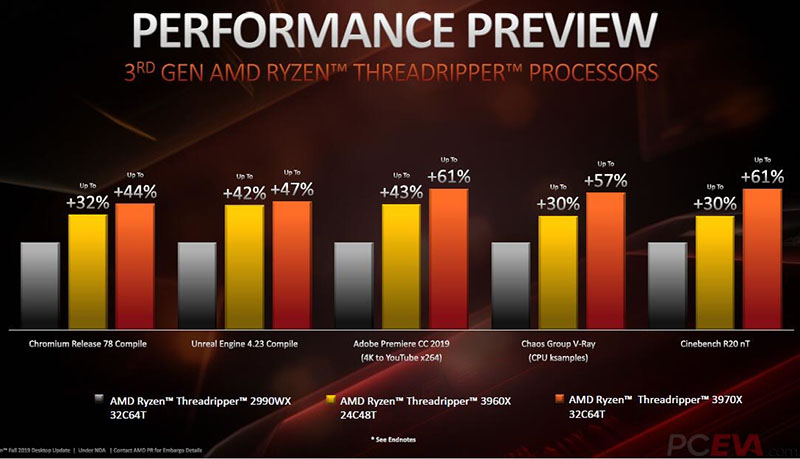

Сравнение производительности нового поколения HEDT процессоров AMD Ryzen Threadripper 3000:


Adobe Premiere Pro CC 2020

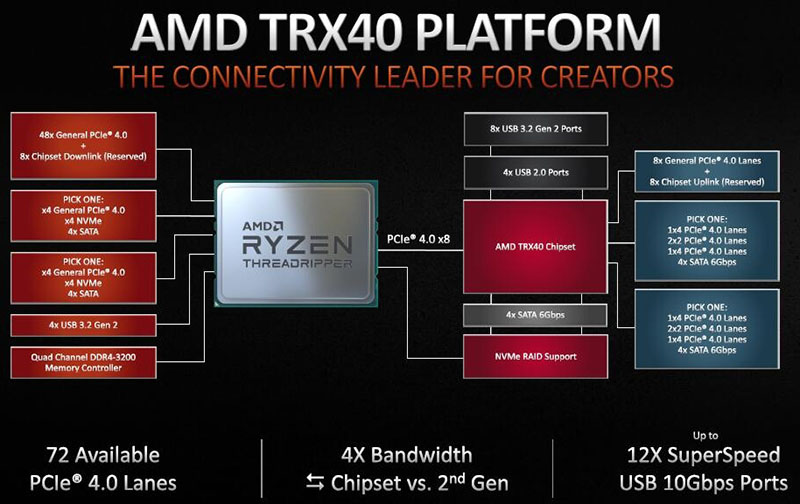

Данные процессоры работают со следующим чипсетом: AMD TRX40 и вместе обеспечивают количество свободных линий PCIe 4.0: 72. Процессор общается с чипсетом по PCIe 4.0 x8 линиям.


AMD TRX40

Про тестирование 64-ядерного и 128-поточного процессора AMD Ryzen Threadripper 3990X в программе видеомонтажа Adobe Premiere Pro CC 2020 читаем в этом материале.
*В июле 2020 года были представлены процессоры серии AMD Ryzen Threadripper PRO, (Castle Peak) это следующие модели: 64-ядерный AMD Ryzen Threadripper PRO 3995WX, 32-ядерный AMD Ryzen Threadripper PRO 3975WX, 16-ядерный AMD Ryzen Threadripper PRO 3955WX и 12-ядерный AMD Ryzen Threadripper PRO 3945WX.
Получаем до 2ТБ UDIMM (Unbuffered DIMM)/RDIMM (Registered DIMM)/LRDIMM (Load-Reduced DIMM)/3DS (three-dimensional stacking) DIMM ECC памяти, 8-канальный контроллер памяти, 128 линий PCIe 4.0, уровень TDP-280Вт.
Данная серия процессоров предназначена для профессиональных студий, дизайнеров, инженеров и исследователей данных, в то время как оригинальная потребительская серия Threadripper предназначена для: геймеров-энтузиастов, стримеров и редакторов.

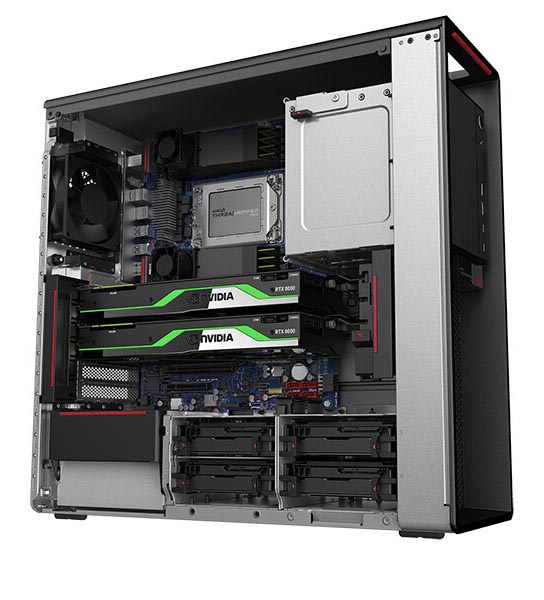

Уже представлены первые рабочие станции на данных процессорах, знакомимся: Lenovo ThinkStation P620. Построенные для самых требовательных профессиональных сред, процессоры AMD Ryzen Threadripper PRO обеспечивают возможность визуализации и редактирования в 8K, управляют сложными визуализациями и многогранным моделированием, а также быстро обрабатывают огромные объемы кода, позволяя профессиональным пользователям делать больше со своим временем.


Lenovo ThinkStation P620

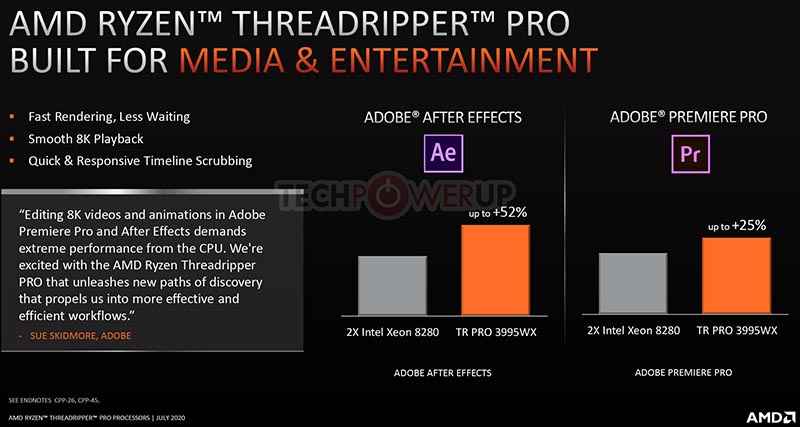

Компания AMD выпустила слайды для дистрибьюторов, в которых указывет, что 64-ядерный AMD Ryzen Threadripper PRO 3995WX быстрее двух 28-ядерных процессоров Intel Xeon Platinum 8280, в приложении Adobe After Effects CC 2020 на 52%, а в Adobe Premiere Pro CC 2020 на 25%.


AMD Ryzen Threadripper PRO

...........................

Статьи по тестированию и выбору центральных процессоров для программ Adobe:
Тестируем процессоры Intel Core 10-го поколения в Adobe Premiere Pro CC 2020.
Тестируем процессор Intel Core i9-10850K в Adobe Premiere Pro CC 2020.
Тестируем скорость оперативной памяти в Adobe Premiere Pro CC 2020.
Лучшая рабочая станция для Adobe Photoshop (лето 2020 года).
Лучшая рабочая станция для Adobe After Effects (лето 2020 года).

...........................

После выбора сокета, процессора для сокета и материнской платы, другой важный компонент, это выбор видеокарты. Так как пользователи могут работать сразу в нескольких программах, то оптимальную выбираем, по самой GPU зависимой: DaVinci Resolve. Водораздел карты среднего ценового диапазона идёт по объёму видеопамяти, новые видеокарты с объёмом 8ГБ начинаются с моделей: NVIDIA GeForce RTX 2060 SUPER и AMD Radeon RX 5700 (видеокарту AMD Radeon RX 5500 XT с 8ГБ видеопамяти, условно уже не отнести к средней ценовой категории). С выкладками по этим видеокартам можно ознакомиться здесь.
Не будет разбора видеокарт выше среднего ценового диапазона, это любимая категория видеокарт у крупных ресурсов, так что информацию по ним найти не составит никакого труда.
Линейка видеокарт построенных на чипсетах NVIDIA, сортировка по цене:
Nvidia GeForce GTX 1650 GDDR6: 3Тфлопс и 192ГБ/с.
Nvidia GeForce GTX 1650 SUPER: 4.4Тфлопс и 192ГБ/с.
Nvidia GeForce GTX 1060 6Gb: 4.4Тфлопс и 192ГБ/с.
Nvidia GeForce GTX 1660: 5Тфлопс и 192ГБ/с.
Nvidia GeForce GTX 1660 SUPER: 5Тфлопс и 336ГБ/с.
Nvidia GeForce GTX 1660 Ti: 5.5Тфлопс и 288ГБ/с.
Nvidia GeForce RTX 2060: 6.5Тфлопс и 336ГБ/с.
Nvidia GeForce RTX 2060 SUPER: 7.5Тфлопс и 448ГБ/с.
Nvidia GeForce RTX 2070: 7.7Тфлопс и 448ГБ/с.
Т.е. ранее GTX 1660 по производительности немного обходила GTX 1066, и была очень неудачной покупкой, в плане цена/производительность. И целесообразнее было смотреть в сторону GTX 1660 Ti, как начальной видеокарты архитектуры Turing. Теперь, это место заняла более дешёвая видеокарта GTX 1660 SUPER с ПСП 336ГБ/с.
GTX 1660 SUPER можно рекомендовать как видеокарту среднего ценового диапазона, а RTX 2060 SUPER для тех кому нужно 8ГБ VRAM памяти (DaVinci, активно использующим шумодавы, работающим с частотой выше 4К и т.д.).

...........................

Статьи по тестированию и выбору дискретных видеокарт для программ Adobe:
Сравнение производительности технологий NVENC против QSV.
Аппаратное кодирование с помощью дискретных видеокарт.
Тесты видеокарт на скорость кодирования в Adobe Premiere Pro 2020 (v14.2).
Тесты видеокарт NVIDIA GeForce SUPER vs AMD Radeon в Premiere Pro 2020 (v14.2).
Апгрейд видеокарты для Adobe Premiere Pro CC 2020.
Тестирование видеокарты Gigabyte GeForce RTX 2060 SUPER GAMING OC 8G.
Тестирование видеокарты Palit GeForce GTX 1660 Ti StormX OC.
Тестирование видеокарты GIGABYTE GeForce GTX 1650 D6 WINDFORCE OC 4G.

...........................

С конкретными конфигурациями (актуальны на июль 2020 года) для Adobe Premiere Pro CC 2020 можно ознакомиться ниже. Минимальный порог это 6-ядерный процессор (конечно никто не мешает попробовать 4-ядерник и работать на интеграшке, но уже на свой страх и риск).
Комплектующие можно заменять из разных ценовых категорий, например вы будете разгонять i5-10400 процессор, соответственно процессорный кулер можно взять из более дорогой категории. Можно купить один или два модуля памяти, отложить покупку дискретной видеокарты и временно поработать на интегрированной. Вложиться в более дорогую и качественную материнскую плату на чипсете AMD B550, чтобы гарантированно без проблем перейти на следующее поколение процессоров AMD Ryzen 4000 "Vermeer" (Zen3) и т.д.

...........................
Конфигурация рабочей станции до 50000 рублей:
...........................

Платформа Intel.
- Центральный процессор: Intel Core i5-10400 OEM - 14999 рублей.
*OEM это 1 год гарантии, BOX это 3 года гарантии, если переплата за BOX набор небольшая, то можно купить этот вариант.
*Ищем Intel Core i5-10400 со степпингом: SRH78.
*PL1=65Вт и PL2=134Вт.
- Кулер для процессора: DEEPCOOL GAMMAXX 400 BLUE BASIC (DP-MCH4-GMX400P-BL) - 1500 рублей.
*Высота кулера 154.5мм, четыре медных тепловых трубки, 120мм вентилятор охлаждения со скоростью вращения 900 - 1500 об/мин, уровень шума до 30 dB(A).
*Если планируется использовать технологию Base Frequency Boost (BFB), то можно присмотреться к кулеру посерьёзнее. Соответвенно и корпус надо подбирать под высоту процессорного кулера.
- Материнская плата: ASRock B460 Pro4 - 8350 рублей.
*9-фазный силовой дизайн. Premium 50A Power Choke.
*Поддержка технологии Base Frequency Boost (BFB).
*Построена на чипсете Intel B460 Express.
*Два Ultra M.2 (PCIe Gen3 x4 & SATA3) слота, один из них с радиатором охлаждения.
*6x SATA3 6.0 Gb/s портов.
*Звуковой кодек Realtek ALC1200.
*Нет портов USB 3.2 Gen2 с пропускной способностью 10Гбит/с.
*Разъём Thunderbolt AIC (5-pin) только для карты расширения ASRock Thunderbolt 3 AIC R2.0.
*128Mb AMI UEFI Legal BIOS.
- Оперативная память: 8ГБ модуль памяти Samsung M378A1K43CB2-CTD: 2690 рублей.
*Модуль памяти без радиатора и не конфликтуют с процессорным кулером. DDR4-2666, CL19-19-19-32, 1.2В.
*Так как для этой материнской платы нет QVL списка для материнской платы, то выбираем с аналогичными характеристиками другие модули памяти с базовой частотой 2666МГц, по той же цене (если Samsung Original нет в наличии): Hynix HMA81GU6JJR8N-VK, Crucial CT8G4DFS8266.
- Системный диск: 240 ГБ SSD M.2 накопитель Apacer AS2280P4 (AP240GAS2280P4-1) - 3499 рублей.
- Два варианта видеокарты (под бюджет):
Видеокарта: GIGABYTE GeForce GTX 1650 D6 WINDFORCE OC 4G (GV-N1656WF2OC-4GD) - 12190 рублей.
*896 CUDA процессоров, 4ГБ видеопамяти GDDR6, пропускная способность памяти: 192ГБ/с, есть пассивный режим работы вентиляторов. NVENC движок от Volta. TBP - 75Вт. С подробным тестированием видеокарты в программе Adobe Premiere Pro CC 2020 можно ознакомиться здесь.
*Есть вариант видеокарты GIGABYTE GeForce GTX 1650 D6 WINDFORCE OC 4G (rev. 2.0) с NVENC движком от Turing, она построена на чипсете TU116-150-KA-A1.
Видеокарта: GIGABYTE GeForce GTX 1650 SUPER WINDFORCE OC (GV-N165SWF2OC-4GD) - 14399 рублей.
*1280 CUDA процессоров, 4ГБ видеопамяти GDDR6, пропускная способность памяти: 192ГБ/с, тепловая трубка в конструкции кулера, два вентилятора. NVENC движок от Turing. TGP - 100Вт.
*Более дешёвые варианты (на несколько сотен рублей) имеют один низкокачественный вентилятор и алюминиевый радиатор без тепловых трубок.
- Блок питания Be Quiet SYSTEM POWER 9 500W (BN246) - 3790 рублей.
- Корпус Cougar MX330-G черный - 3000 рублей.
*Максимальная высота кулера: 155мм. Кулер DEEPCOOL GAMMAXX 400 BLUE BASIC влезет.
*Один предустановленный 120мм вентилятор (сзади, работает на выдув).
*Два внутренних 3.5-дюймовых отсека.

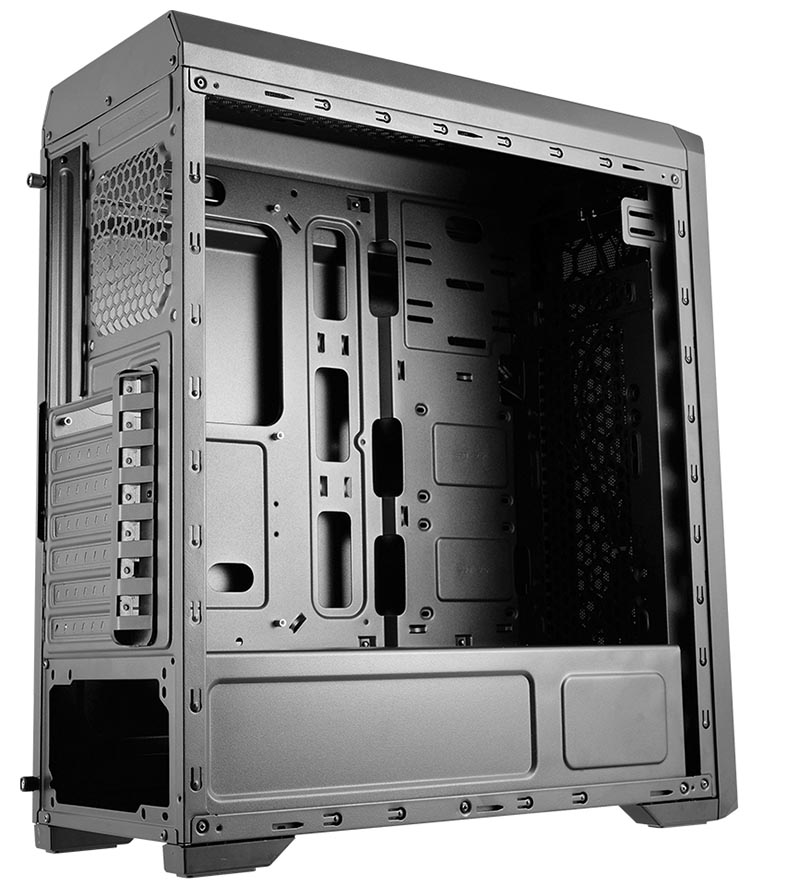

Cougar MX330-G

Итого: 52700 рублей (Intel Core i5-10400, DEEPCOOL GAMMAXX 400 BLUE BASIC, 16ГБ DDR4-2666, ASRock B460 Pro4, Apacer AS2280P4, видеокарта GIGABYTE GeForce GTX 1650 SUPER WINDFORCE OC, Be Quiet SYSTEM POWER 9 500W, Cougar MX330-G).

...........................

Платформа AMD.
- Центральный процессор: AMD Ryzen 5 3600 OEM - 12899 рублей.
*Без штатного кулера.
*AMD Ryzen 5 3600 BOX со штатным кулером Wraith Stealth и 3 годами гарантии - 13899 рублей.
- Кулер для процессора: DEEPCOOL GAMMAXX 400 BLUE BASIC (DP-MCH4-GMX400P-BL) - 1500 рублей.
*Высота кулера 154.5мм, четыре медных тепловых трубки, 120мм вентилятор охлаждения со скоростью вращения 900 - 1500 об/мин, уровень шума до 30 dB(A).
- Материнская плата: ASROCK B450M PRO4 - 5800 рублей.
*Четыре DIMM слота, два M.2 PCIe NVMe 2242/2260/2280 слота (без радиаторов), 4x SATA3 6.0 Gb/s порта, два USB 3.1 Gen2 порта (Type-A и Type-C), форм-фактор mATX.
*9 (6+3) фазная подсистема питания VRM. Реально это три усиленных фазы, по сути для более мощных процессоров следующего поколения, нужна плата на другом чипсете, из другой ценовой категории.
*У платы два M.2 слота, но только один из них поддерживает интерфейс PCIe Gen3 x4 (32 Gb/s).
*Для поддержки процессоров AMD Ryzen 3000 поколения необходимо выполнить обновление BIOS материнской платы, если попалась старая версия, уточняйте этот момент. Поддержка процессоров Matisse заявлена в BIOS 3.40 и выше.
*Объём BIOS позволяет поддерживать прошивки для Ryzen 4000: 128Mb AMI UEFI Legal BIOS. Но, лучше иметь объём 256Мбит.
- Оперативная память: 8ГБ модуль памяти AMD Radeon R9 Gamer Series (R9S48G3206U2S) - 2799 рублей.
*Модуль памяти с радиатором охлаждения. DDR4-3200, CL16, 1.35В.
*Высота модуля с радиатором: 32мм.
*Только 2 года гарантии!
*Данного модуля нет в списке валидированных (он устаревший и нет отдельного списка для процессоров Matisse и Matisse Refresh.

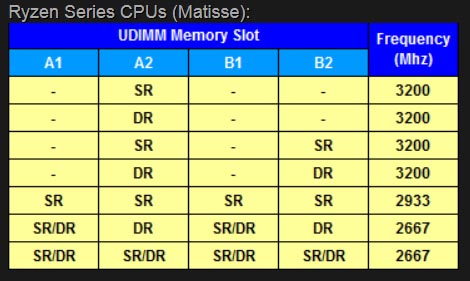

*Если планируется установка более 16ГБ оперативной памяти DDR4-3200, то рекомендуется обратить внимание на 16ГБ модули памяти:


ASROCK B450M PRO4

- Системный диск: 240 ГБ SSD M.2 накопитель Apacer AS2280P4 (AP240GAS2280P4-1) - 3499 рублей.
*Первый M.2 слот платы ASROCK B450M PRO4 поддерживает только PCIe NVMe накопители. Так как он использует линии процессора, то был выбран PCIe NVMe накопитель на контроллере Phison PS5012-E12. Плюс есть 128МБ DRAM кэш реализованный на микросхеме ESMT M15T1G1664A.
*Многие сайты пишут в описании, что скорость чтения накопителя 1.6 ГБ/с, на самом деле она составляет 3 ГБ/с. Прямая запись в TLC память - 255 МБ/с.
- Видеокарта: GIGABYTE GeForce GTX 1650 D6 WINDFORCE OC 4G (GV-N1656WF2OC-4GD) - 12190 рублей.
*4ГБ видеопамяти GDDR6, медная тепловая трубка в конструкции кулера, два вентилятора.
*Более дешёвые варианты (на несколько сотен рублей) имеют один низкокачественный вентилятор и алюминиевый радиатор без тепловых трубок.
- Блок питания Be Quiet SYSTEM POWER 9 500W (BN246) - 3790 рублей.
*Сертификат 80 PLUS Bronze, 2x 6+2 pin PCIe, конденсаторы Teapo, высоковольтный конденсатор Elite 330мкФ (400В), ШИМ-контроллер FSP6600, LLC с синхронным выпрямлением на 12v; DC-DC на 3.3v и 5v соответственно. 120мм вентилятор производства Yate Loon.
*OEM-производитель блока питания: HEC.
- Корпус: Cougar MX330-G черный - 3000 рублей.
*Максимальная высота кулера: 155мм. Кулер DEEPCOOL GAMMAXX 400 BLUE BASIC влезет.
*Один предустановленный 120мм вентилятор (сзади, работает на выдув).
*Два внутренних 3.5-дюймовых отсека.
Итого: 48250 рублей (AMD Ryzen 5 3600 OEM, DEEPCOOL GAMMAXX 400 BLUE BASIC, 16ГБ DDR4-3200, ASROCK B450M PRO4, Apacer AS2280P4, видеокарта GIGABYTE GeForce GTX 1650 SUPER WINDFORCE OC, Be Quiet SYSTEM POWER 9 500W, Cougar MX330-G).
*По бюджету смотрим на процессоры: AMD Ryzen 5 3600X и AMD Ryzen 5 3600XT (надо будет обновлять BIOS, лучше для этой модели процессора подобрать другую системную плату).
*Для аппаратного экспорта в HEVC формат смотрим на видеокарту GeForce GTX 1650 SUPER.

...........................
Конфигурация рабочей станции до 80000 рублей:
...........................

Платформа Intel.
- Центральный процессор: Intel Core i5-10600K OEM - 21999 рублей.
*PL1=125Вт и PL2=182Вт.
- Процессорный кулер: Deepcool REDHAT - 3250 рублей.
*140мм вентилятор и высота кулера: 168 мм! Надо обращать внимание на ровность подошвы.
*Процессоры уровня i9-10900K данный кулер уже не потянет, хоть и заявлено TDP до 250Вт.
*Для установки потребуется длинная отвёртка.
- Материнская плата: ASRock Z490 PRO4 - 13990 рублей.
*Это одна из самых дешёвых системных плат построенных на чипсете Intel Z490 Express. Данный чипсет нужен для того, чтобы попробовать зафиксировать Turbo Boost частоту 4.8ГГц для всех ядер, а также сэкономить на оперативной памяти и разогнать модули с базовой частотой 3200МГц.
10-фазная подсистема питания. Premium 50A Power Choke.
*Поддержка технологии Base Frequency Boost (BFB), так что данную плату можно использовать и с процессорами без индекса K.
*2х PCIe 3.0 x16 слота (16 линий процессора и 4 линии чипсета).
*2х M.2 2280/22110 слота (SATA3 6Гб/с и PCIe Gen3 x4), есть радиатор охлаждения на нижнем M.2 слоте.
*6x SATA3 6.0 Гб/с портов с поддержкой функций RAID (теряем SATA3_0 порт, при установке PCIe накопителя в M2_2 слот).
*M.2 Key E слот для установки модуля 2230 WiFi/BT и Intel CNVi (интегрированная поддержка WiFi/BT).
*USB 3.1 Gen2 порты (Type-A и Type-C).
*Разъём Thunderbolt AIC (5-pin) только для карты расширения ASRock Thunderbolt 3 AIC R2.0.
*5x разъёмов для подключения вентиляторов.
*128Mb AMI UEFI Legal BIOS.
- Оперативная память: 16ГБ модуль памяти Crucial CT16G4DFD832A.16FE1: 5799 рублей (цена за 1 штуку).
- Системный диск: 512 ГБ SSD M.2 накопитель A-DATA XPG SX8200 Pro (ASX8200PNP-512GT-C): 6290 рублей.
- Видеокарта GIGABYTE GeForce GTX 1650 SUPER WINDFORCE OC (GV-N165SWF2OC-4GD): 14799 рублей.
*4ГБ видеопамяти GDDR6, медная тепловая трубка в конструкции кулера, два вентилятора.
*Более дешёвые варианты (на несколько сотен рублей) имеют один низкокачественный вентилятор и алюминиевый радиатор без тепловых трубок.
- Блок питания: Chieftec Silicon SLC-650C - 5300 рублей.
*Мощность: 650Вт и сертификат 80 PLUS Bronze.
*Полностью съёмные кабели нагрузки (это важно для кабель менеджмента, так как выбранный корпус с прозрачным окном).
*Два 8-pin (6+2) PCIe кабеля с четырьмя разъёмами.
- Корпус для Deepcool REDHAT: Thermaltake S300 TG (CA-1P5-00M1WN-00) - 6250 рублей.
Максимальная высота кулера процессора - 170 мм. Предустановлен один 120мм вентилятор охлаждения (1000rpm, 16 dBA). Толщина металла: 0.6мм.
Поддержка установки 4х 3.5" накопителей и 2х 2.5" накопителей.
Встроенный кожух блока питания и поддержка вертикальной установки видеокарты.
Магнитные пылевые фильтры.
Есть вариант с белым цветом корпуса: Snow Edition.
Габариты: 508х230х493 мм. Вес: 11 кг.

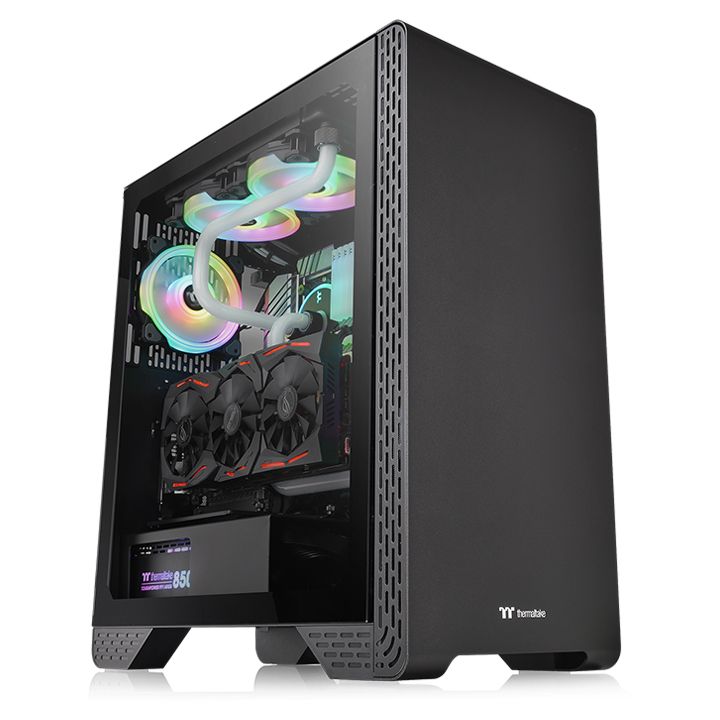

Thermaltake S300 TG (CA-1P5-00M1WN-00)

Итого: 77650 рублей (Intel Core i5-10600K, Deepcool REDHAT, 16Гб DDR4-3200 (1х модуль памяти), ASRock Z490 PRO4, видеокарта GIGABYTE GeForce GTX 1650 SUPER WINDFORCE OC, Chieftec Silicon SLC-650C, Thermaltake S300 TG).

...........................

Платформа AMD.
- Центральный процессор: AMD Ryzen 7 3700X Tray - 23990 рублей.
*Без штатного кулера.
- Процессорный кулер: PCCooler GI-D66A HALO RGB - 3700 рублей.
*Высота кулера: 160 мм.
*Заявленная рассеиваемая мощность: 230Вт.
*Два 120мм вентилятора охлаждения, со скоростью вращения 1000-2000 оборотов в минуту.
*Габариты: 160х135х105 мм, вес: 910 грамм.
- Материнская плата ASUS PRIME B550-PLUS: 12600 рублей.
*Подсистема питания VRM: 8+2 фазы, MOSFET Vishay SiRA14DP + SiRA12, PWM контроллер ASP1106G.
*Поддержка технологии ASUS Performance Enhancement (APE).
*Поддержка карт расширения Thunderbolt 3.
*Поддержка процессоров AMD Ryzen 4-го поколения (Zen3).
*6х SATA 6.0 Гб/с портов, теряем два порта, если занят нижний M.2 слот.
- Или материнская плата GIGABYTE B550 AORUS ELITE - 12490 рублей.
*14(12+2)-фазный цифровой VRM-модуль. Целевые каналы (фазы) питания силовых компонентов DrMOS без PWM-удвоителей (схема 12+2 фазы), каждая фаза подключается непосредственно к CPU, cуммарная нагрузка по току до 700А (50A DrMOS).
*Один экранированный разъем PCIe x16, не делит свои линии.
*Два разъёма M.2 для NVMe PCIe 4.0/3.0 x4 накопителей, один радиатор Thermal Guard, 4 порта SATA 6 Гбит/с.
*Высокоскоростной порт интерфейса 2.5 GbE LAN построенный на чипсете Realtek RTL8125BG.
*Аудиокодек Realtek ALC1200, звуковые конденсаторы Nichicon и WIMA.
*2х USB 3.2 Gen2 Type-A (реализованы силами процессора).
- Оперативная память: 16ГБ модуль памяти Kingston ValueRAM (KVR32N22D8/16) - 5899 рублей (цена за 1 штуку).
*Данный модуль памяти находится в списке валидированных у материнской платы: ASUS PRIME B550-PLUS.
*DDR4-3200 (PC25600), DS, Micron, CL22-22-22-52, 1.2В, без радиатора охлаждения.
- Системный диск: Gigabyte Aorus GP-ASM2NE6500GTTD - 10699 рублей.
- Видеокарта GIGABYTE GeForce GTX 1650 SUPER WINDFORCE OC (GV-N165SWF2OC-4GD): 14799 рублей.
- Блок питания Chieftec Silicon SLC-650C - 5300 рублей.
- Корпус FRACTAL DESIGN Core 2300 (FD-CA-CORE-2300-BL) - 4100 рублей.
2х 5.25", 4х 3.5", 4х 2.5", 7х разъёмов расширения, высота кулера до 162мм, предустановлено два 120мм вентилятора охлаждения, сталь 0.8мм.
*Процессорный кулер PCCooler GI-D66A HALO RGB поместится по высоте.
*Корпус, тут больше дело вкуса, поэтому данная модель была выбрана просто для примера. Обратить внимание надо на количество 3.5-дюймовых отсеков (минимум 4х отсека должно быть, сейчас очень много корпусов поддерживают установку всего двух 3.5-дюймовых устройств), и кулер должен по высоте вмещаться в выбранный корпус, толщина корпуса играет роль (так как жесткие диски вибрируют).
*Часто при различных вариантах (установка M.2 накопителей, Wi-Fi адаптера), может остаться доступно только 4х SATA3 6Гб/с порта, поэтому 4х 3.5" доступных отсеков для жестких дисков, не является минусом.

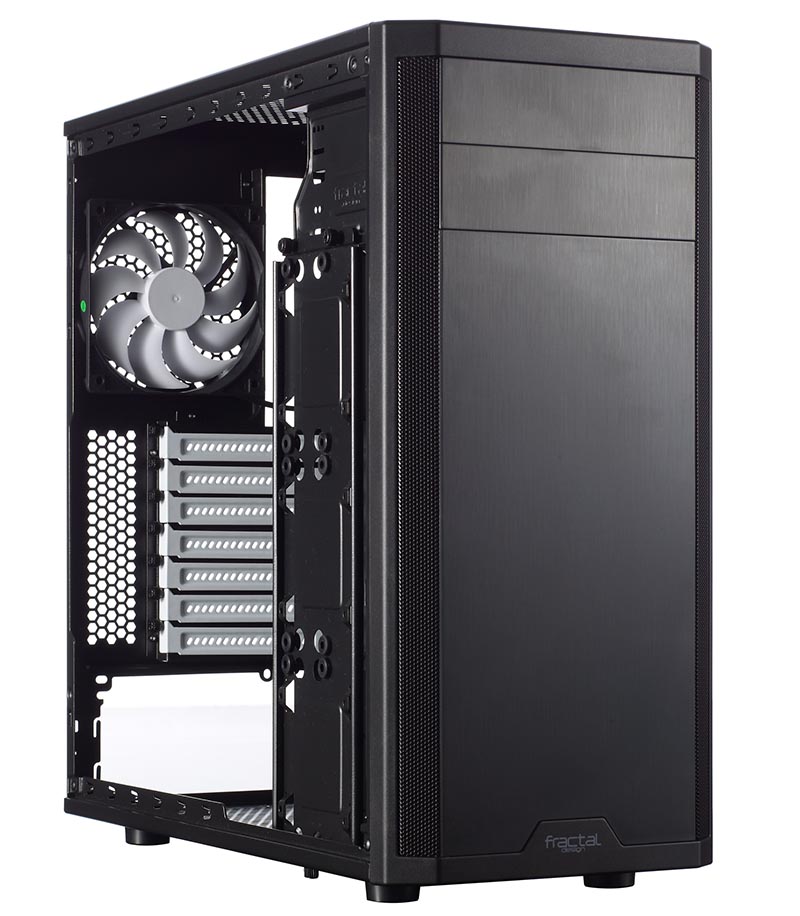

FRACTAL DESIGN Core 2300 (FD-CA-CORE-2300-BL)

Итого: 81050 рублей (AMD Ryzen 7 3700X, PCCooler GI-D66A HALO RGB, 16Гб DDR4-3200 (1х модуль памяти), ASUS PRIME B550-PLUS, Gigabyte Aorus GP-ASM2NE6500GTTD, видеокарта GIGABYTE GeForce GTX 1650 SUPER WINDFORCE OC, Chieftec Silicon SLC-650C, FRACTAL DESIGN Core 2300).

..............................
Конфигурация рабочей станции до 120000 рублей:
..............................

Платформа Intel.
- Центральный процессор: Intel Core i7-10700K OEM - 33999 рублей.
*PL-125Вт, PL2-229Вт.
- Процессорный кулер: Zalman CNPS20X (300Вт, 173мм, 1.32кг) - 6000 рублей.
- Материнская плата: Gigabyte Z490 Vision G - 19299 рублей.
*Цифровой VRM-модуль на базе силовых компонентов DrMOS (схема питания 12+1 фаза). Фазы честные, без удвоителей. Два цифровых ШИМ-контроллера ISL69269 (8-фаз) от Intesil (Renesas) + RAA 299001. Элементная база блока VRM: дроссели с ферритовым сердечником и SiC651A MOSFET (50А) от Vishay Siliconix.
*Поддержка Enhanced Multi-Core Performance.
*Максимальный объем ОЗУ для материнских плат Z490-серии составляет 128 Гбайт. Поддержка модулей ОЗУ до DDR4 5000(O.C.).
6х портов SATA 6 Гбит/с и 2х M.2 слота с интерфейсом PCIe 3.0. Третий M.2 сокет около CPU отключен, он будет использовать PCIe 4.0 интерфейс, при установке процессоров линейки Intel Rocket Lake-S.
*Высококачественный звуковой кодек Realtek ALC1220-VB.
*Совместимость с графическими платами NVIDIA QUADRO, честная поддержка Multi-GPU.
*Радиаторы охлаждения M.2 Thermal Guard.
*2.5GbE LAN контроллер Intel I225-V (SLN9D).
*2 разъема (3-pin и 5-pin) для подключения плат раширения Thunderbolt 3. Поддержка функции Lightning-Fast Intel Thunderbolt 3 AIC.
*Микросхема флэш-памяти 256 Мбит.
*2x разъёма вентилятора CPU (4-контактные), 3х разъёма подключения системных вентиляторов (4-контактные).
*Поддержка PCIe 4.0 при работе с Intel Core 11-го поколения, в наличии: внешний тактовый генератор PCIe 4.0 Turbo B-Clock построен на IDT6V4 1801BN.
- Оперативная память: 16ГБ модуль памяти Crucial CT16G4DFD832A.16FE1: 5799 рублей (цена за 1 штуку).
*Данные модули памяти есть в QVL списке платы GIGABYTE Z490 VISION G.
- Системный диск: Samsung 970 EVO Plus (MZ-V7S500BW) - 9149 рублей.
*500ГБ, ресурс 300TBW, последовательная скорость чтения - 3.5ГБ/с.
- Видеокарта: MSI GeForce GTX 1660 Super Gaming X - 21800 рублей.
- Блок питания: Fractal Design ION+ 760W Platinum (FD-PSU-IONP-760P-BK) - 9950 рублей.
- Корпус: be quiet! PURE BASE 500 DX BLACK (BGW37) - 7990 рублей.
*Интенсивный приток воздуха через фронтальную и верхнюю панели для максимальной производительности охлаждения.
*3х 140мм вентилятора Pure Wings 2 обеспечивают высокую производительность охлаждения и тихую работу.
*Порт USB 3.1 Type-C Gen2 для самого современного оборудования.
*Отсеки расширения: нет 5.25-дюймовых отсеков, 2х 3.5-дюйма, 5х 2.5-дюйма. Стоит учитывать количество 3.5-дюймовых отсеков, при построении дисковой подсистемы.
*Прозрачная боковая панель выполнена из закаленного тонированного стекла.
*Поддержка радиаторов СВО длиной до 360мм.
*Длина видеокарты: 369 мм.
*Максимальная высота процессорного кулера: 190 мм.
*Размеры корпуса с подставкой: 450 x 232 x 463 мм. Вес: 7.8 кг.

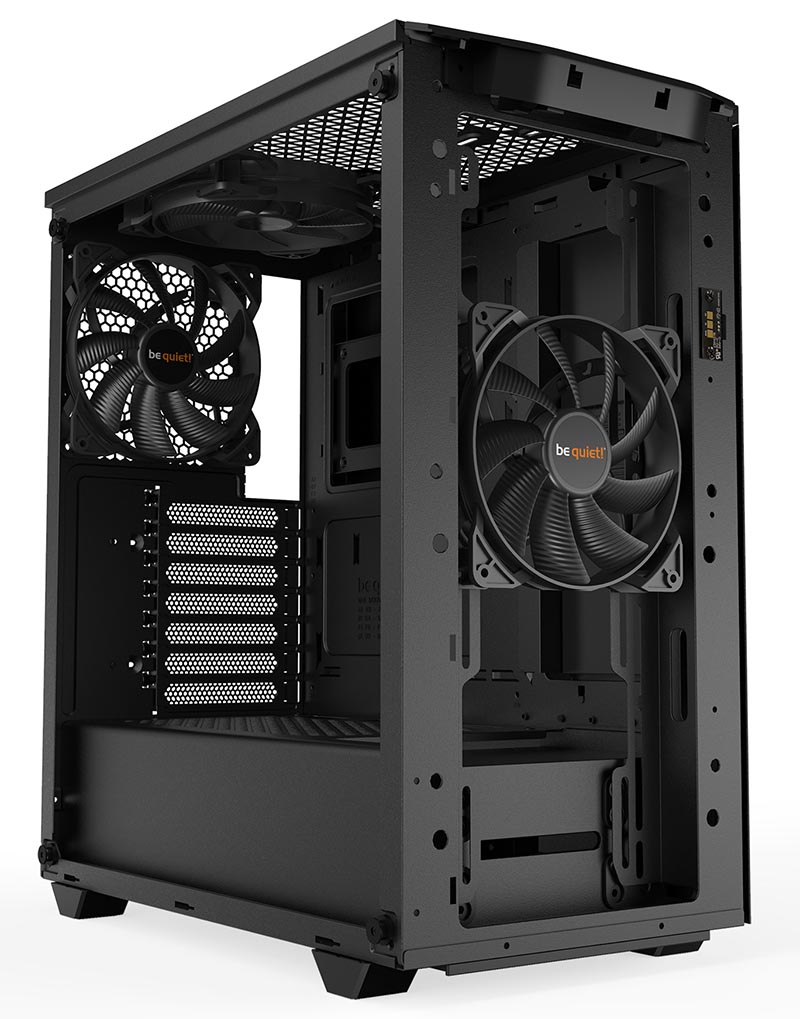

be quiet! PURE BASE 500 DX BLACK (BGW37)

Цена: 119750 рублей (Intel Core i7-10700K, Zalman CNPS20X, 32ГБ DDR4-3200, ASUS PRIME Z490-A, Samsung 970 EVO Plus (MZ-V7S500BW), видеокарта MSI GeForce GTX 1660 Super Gaming X, Fractal Design ION+ 760W Platinum, be quiet! PURE BASE 500 DX BLACK (BGW37)).

...........................

Платформа AMD.
- Центральный процессор: AMD Ryzen 7 3800X OEM - 26899 рублей.
*Без штатного кулера.
*Как опция процессор AMD Ryzen 9 3800XT.
- Кулер для процессора: Noctua NH-U14S - 5700 рублей.
*Высота кулера 165мм, вес - 935 грамм.
*140мм вентилятор Noctua NF-A15 PWM со скоростью вращения 300-1500 оборотов в минуту.

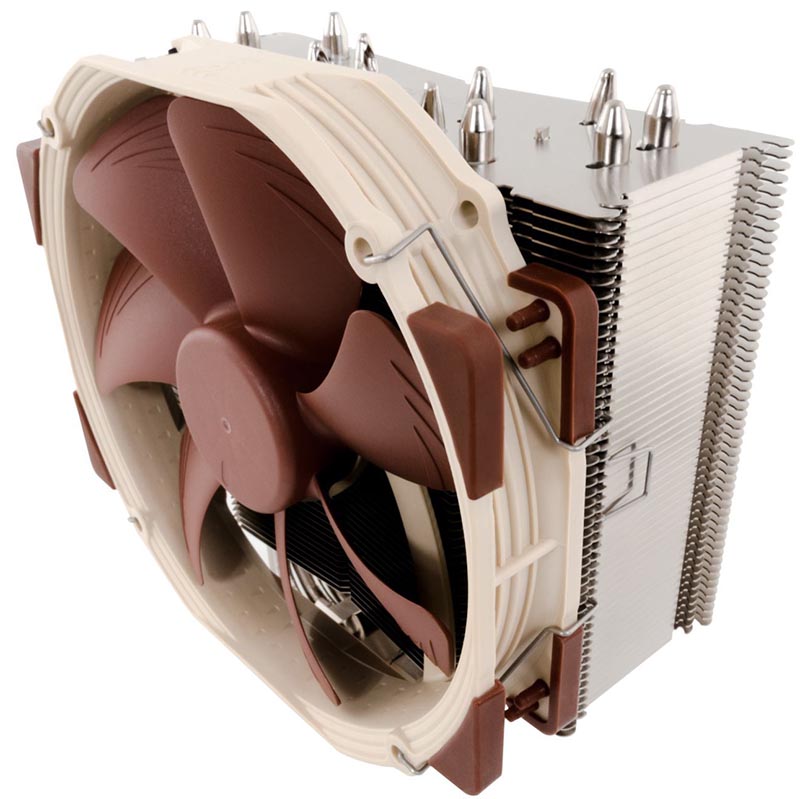

Noctua NH-U14S

- Материнская плата: MSI MAG B550M MORTAR - 13299 рублей.
*Один PCIe 4.0 x16 слот, который не делит свои линии. Второй слот использует PCIe 3.0 x4 линии чипсета, и делит их с M2_2 слотом (только PCIe, нет поддержки SATA).
*Форм-фактор: Micro-ATX (244х244мм), можно взять корпус покомпактнее.
*Два M.2 слота, верхний использует PCIe 4.0 линии процессора и имеет радиатор охлаждения.
6x SATA 6Gb/s портов.
*Внутренний USB Type-C порт для корпуса, имеет пропускную способность только 5Гбит/с.
*2x USB 3.2 Gen 2 10Gbps порта (Type-C и Type-A) на задней панели обслуживаются CPU.
*Звуковой кодек: Realtek ALC1200.
*2.5Gbps LAN контроллер Realtek RTL8125B.
*5 разъёмов для подключения корпусных вентиляторов/кулера/помпы (2А).
- Оперативная память:
16ГБ модуль памяти Kingston HyperX FURY Black (HX432C16FB3/16): 6599 рублей (цена за 1 штуку).
*Двухранговые (DS) модули оперативной памяти объемом 16ГБ, DDR4-3200 (PC25600), CL16-18-18-32. Чипы: SK hynix J. Есть в QVL списке MSI MAG B550M MORTAR, поддержка работы с 4х модулями DIMM на частоте 3200МГц. Базовая частота: 2400МГц. Рабочее напряжение: 1.35В. XMP-профиль. Есть радиатор охлаждения. Высота модуля памяти: 34.1 мм.
*Будьте внимательны с 16ГБ модулями с базовой частотой 3200МГц, по дефолту получаем следующие рабочие частоты:
Crucial CT16G4DFD832A.16FE1, двухранговые (DS) модули оперативной памяти объемом 16ГБ, DDR4-3200 (PC25600), CL22-22-22-52, чипы Micron 8DE75 D9WFL, в графе Supported Spеed указана частота 2400МГц.
Двухранговые Kingston KVR32N22D8/16 (на чипах Micron 9JJ45 D9WSM и Micron 9OE77 D9WFL), частота Supported Spеed - 2400МГц.
TEAM TED416G3200C22BK, одноранговые (чипы TEAM T4D20488KT-32) поддерживаемая частота 2666МГц, а двухранговые (чипы Team T4D10248NT-32) поддерживаемая частота 2400МГц.
Micron MTA16ATF2G64AZ-3G2E1 двухранговый модуль памяти (чипы Micron 8DE75 D9WFL) - частота 2400МГц.
SK hynix HMA82GU6DJR8N-XN двухранговый модуль памяти (чипы SK hynix H5AN8G8NDJR-XNC) - частота 2400МГц. Одноранговый SK hynix HMA81GU6DJR8N-XN (чипы SK hynix H5AN8G8NDJR-XNC) - частота 2666МГц.
16ГБ двухранговый модуль памяти DDR4-2933 Samsung M378A2K43DB1-CVF (чипы Samsung K4A8G085WD) также будет работать на частоте 2400МГц, а одноранговый DDR4-3200 Samsung M378A2G43AB3-CWE (чипы Samsung K4AAG085WA) на частоте 2666МГц.
А вот 16Гб одноранговый модуль памяти Panram W4U3200PS-16G с базовой частотой 3200МГц, работает на частоте 3200МГц. Он построен на чипах: SK hynix AFR. Т.е. 3200МГц при установке только двух модулей памяти.
- Системный диск: Gigabyte Aorus GP-ASM2NE6500GTTD - 10699 рублей.
*Системный диск выбираем с "модным" PCIe 4.0 интерфейсом, они все одинаковые (Patriot, Apacer, Goodram и т.д.) и построены на платформе Phison PS5016-E16. Разница только, есть радиатор охлаждения или нет.
- Видеокарта: MSI GeForce GTX 1660 Super Gaming X - 21800 рублей.
*6ГБ GDDR6 памяти на чипах Micron 9JA77 D9WCW, пропускная система памяти - 336ГБ/с.
*Система охлаждения состоит из трёх 6мм медных тепловых трубки, алюминиевого радиатора и двух 87мм вентиляторов Power Logic LD09210S12HH.
*6(4+2)-фазная подсистема питания.
*Сзади видеокарты есть металлический бэкплейт.
- Блок питания: Fractal Design ION+ 760W Platinum (FD-PSU-IONP-760P-BK) - 9950 рублей.
*Сертификат 80 PLUS Platinum.
*По одной 12В линии выдаёт ток - 63.3A.
*6х PCIe 6+2 pin и 10х SATA разъёмов.
*Есть дополнительный 600 мм 8-pin коннектор для CPU (EPS12V 8-pin).
*Тихий 140мм вертилятор с гидродинамическим подшипником.
*Полностью модульное подключение кабелей нагрузки.
*Глубина блока питания - 150мм. Вес: 1.66 кг.
*Поддержка полупассивной системы охлаждения (есть механический переключатель).
*Мягкие и гибкие кабели нагрузки.
*OEM шассии от High Power.
*Гарантия: 10 лет.
- Корпус: be quiet! PURE BASE 500 DX BLACK (BGW37) - 7990 рублей.
Цена: 102900 рублей (AMD Ryzen 7 3800X, Noctua NH-U14S, 32ГБ DDR4-3200 HyperX HX432C16FB3/16, MSI MAG B550M MORTAR, Gigabyte Aorus GP-ASM2NE6500GTTD, видеокарта MSI GeForce GTX 1660 Super Gaming X, Fractal Design ION+ 760W Platinum, be quiet! PURE BASE 500 DX BLACK (BGW37)).

..............................
Конфигурация рабочей станции до 150000 рублей:
..............................

Платформа Intel.
- Центральный процессор: Intel Core i9-10900K OEM - 46999 рублей.
*PL-125Вт, PL2-250Вт.
- Процессорный кулер, варианты:
be quiet! DARK ROCK PRO 4 (BK022) (250Вт, 163мм, 1.13кг) - 6650 рублей.
Thermalright Silver Arrow IB-E Extreme Rev. B (320Вт, 163мм, 1.17кг) - 6500 рублей.
GamerStorm Assassin III (DP-GS-MCH7-ASN-3) (280Вт, 165мм, 1.46кг) - 5999 рублей.
Noctua NH-D15S (220Вт, 160мм, 1.15кг) - 7199 рублей.
Noctua NH-D15 (220Вт, 165мм, 1.32кг) - 7290 рублей.
Zalman CNPS20X (300Вт, 173мм, 1.32кг) - 6000 рублей.
*Можно выбрать СВО, но тогда зона VRM не будет обдуваться от башенных вентиляторов процессорного кулера, и их температура работы будет иной.
- Материнская плата: ASUS PRIME Z490-A - 19299 рублей.
*6x SATA3 6.0 Гб/с, но при установке двух M.2 накопителей, мы потеряем 3х порта. Поэтому можно покупать корпус с 3х или 4х 3.5-дюймовыми отсеками.
*Плата ASUS PRIME Z490-P стоит 15299 рублей, что даёт переплата 4000 рублей за модель ASUS PRIME Z490-A:
- 14(12+2) фазный силовой дизайн. Более мощный VRM блок.
- Честный Multi-GPU режим.
- Поддержка VROC.
- Поддержка USB Type-C порта (10Гбит/с) на фронтальной панели корпуса.
- Лучший звуковой кодек (Realtek S1220A).
- 2.5Гбитный LAN контроллер: Intel I225-V.
- Штатный радиатор охлаждения M.2 слота.
- 6х SATA порта.
- Ёмкость BIOS 192Мбит (128+64).
*Данная плата от ASUS не будет поддерживать интерфейс PCIe 4.0 при установке процессора Intel Core 11-го поколения. Если этот момент важен для вас, то выбирайте другую модель и производителя системной платы, где заявлено, что есть гарантированная поддержка интерфейса PCIe 4.0, например: GIGABYTE Z490 VISION G.
- Оперативная память: 16ГБ модуль памяти Crucial CT16G4DFD832A.16FE1 - 5799 рублей (цена за 1 штуку).
*Двухранговые (DS) модули оперативной памяти объемом 16ГБ, DDR4-3200 (PC25600), CL22-22-22-52. Чипы Micron. Есть в QVL списке платы ASUS PRIME Z490-A. Рабочее напряжение: 1.2В. Высота модуля памяти: 31.25 мм.
*Можно выбрать самостоятельно другой валидированный набор, на странице поддержки материнской платы.
- Системный диск: Samsung 970 EVO Plus (MZ-V7S500BW) - 9149 рублей.
*500ГБ, ресурс 300TBW, последовательная скорость чтения - 3.5ГБ/с.
*Устанавливаем в верхний M.2 слот с радиатором и теряем SATA_2 порт.
- Видеокарта: Palit GeForce RTX 2060 Super JetStream (NE6206ST19P2-1061J) - 35599 рублей.
*Построена на чипсете NVIDIA GeForce RTX 2060 SUPER (TU106-410-A1), тесты данного чипсета можно посмотреть здесь. Нереференсный дизайн, две микросхемы BIOS, Turbo частота - 1830МГц (реально частота до 2040МГц), 8Гб GDDR6 памяти Micron 9EA77D9WCW, 8+2 фазная подсистема питания и уровень TDP - 215Вт, дополнительное питание 6-pin PCIe (75Вт) + 8-pin PCIe (150Вт), алюминиевый радиатор и пять 8мм медных тепловых трубок, медная подошва и два вентилятора, металлический бэкплейт.


Palit GeForce RTX 2060 Super JetStream (NE6206ST19P2-1061J)

Так как система охлаждения досталась от старших моделей, то у видеокарты внушительные габариты: 292 x 130 x 59.6 мм, вес 1375 грамм и 2.7 слотовая система охлаждения.
- Блок питания: Fractal Design ION+ 860W Platinum (FD-PSU-IONP-860P-BK) - 10750 рублей.
*Сертификат 80 PLUS Platinum.
*По одной 12В линии выдаёт ток - 71.6A.
*6х PCIe 6+2 pin и 10х SATA разъёмов.
*Есть дополнительный 600 мм 8-pin коннектор для CPU (EPS12V 8-pin).
*Тихий 140мм вертилятор с гидродинамическим подшипником.
*Полностью модульное подключение кабелей нагрузки.
*Глубина блока питания - 150мм. Вес: 1.66 кг.
*Поддержка полупассивной системы охлаждения (есть механический переключатель). Вентилятор в блоке питания включается при достижении пороговой температуры на термодатчике (42C), так и при достижении выходной мощности ~ 450 Вт.
*Мягкие и гибкие кабели нагрузки.
*Японские конденсаторы производства Rubycon и Nippon Chemi-Con.
*OEM шассии от High Power.
*Гарантия: 10 лет.
- Корпус: Fractal Design DEFINE 7 BLACK (FD-C-DEF7A-01) - 12700 рублей.
*Корпус без окна, поддержка форм-фактора E-ATX, размеры: 547 x 240 x 475 мм, вес корпуса: 13.49 кг, слоты расширения: 7+2, есть порт USB 3.1 Gen 2 Type-C на передней панели, 3х 140мм вентилятора охлаждения Dynamic X2 GP-14 в комплекте (один сзади и два спереди), съёмные пылеулавливающие фильтры.
Слоты для устройств: 1х 5.25", 3.5"/2.5" (максимальное) - 14, 3.5" (в комплекте) - 6, 2.5" (максимальное) - 4, 2.5" (в комплекте) - 2. Антивибрационное крепление HDD.
Максимальная высота процессорного кулера: 185 мм.


Fractal Design DEFINE 7 BLACK (FD-C-DEF7A-01)

Цена: 152700 рублей (Intel Core i9-10900K, be quiet! DARK ROCK PRO 4 (BK022), 32ГБ DDR4-3200, ASUS PRIME Z490-A или GIGABYTE Z490 VISION G, Samsung 970 EVO Plus (MZ-V7S500BW), видеокарта Palit GeForce RTX 2060 Super JetStream, Fractal Design ION+ 860W Platinum, Fractal Design DEFINE 7 BLACK.

...........................

Платформа AMD.
- Центральный процессор: AMD Ryzen 9 3900X OEM - 35000 рублей.
*Без штатного кулера.
*Как опция процессор AMD Ryzen 9 3900XT.
- Кулер для процессора: Zalman CNPS20X - 6000 рублей.
*Высота кулера от 173мм до 184мм (при регулировке для совместимости с модулями памяти в третьем и четвёртом DIMM слоте, высота 47мм), 6х медных тепловых никелированных 6мм трубок, двухсекционный радиатором охлаждения с медными вставками, два 140мм FDB вентилятора охлаждения Zalman ZM-SF140 со скоростью вращения 800 - 1500 об/мин, уровень шума до 29 dB(A). Максимальный уровень TDP процессора: 300Вт. Вес: 1.32 кг (1.04 кг вес радиатора).
Применение технологии RDTH (технология обратного прямого контакта тепловых трубок) для обеспечения высокой производительности с минимальным тепловым сопротивлением. Технология IHD (технология интерактивного рассеивания тепла) оптимизирована для применения с теплотрубками и ребрами радиатора CNPS20X.
Улучшенная эффективность охлаждения за счет увеличенной на 15% площади рассеивания тепла с помощью 4D-стереоскопических гофрированных ребер радиатора.
Двойной поток, образуемый запатентованными двойными лопастями ZALMAN, увеличивает обьем потока, втягивая воздух снаружи, а также повышает прямолинейность воздушной струи для обеспечения максимально эффективного охлаждения. Кроме того, эффективный воздушный поток снижает уровень шума.
Для минимизации шума и вибраций внедрена биомиметическая технология по принципу паучьих лапок. Конструкция корпуса с 4х2 ножками поглощает образующиеся при вращении крыльчатки шум и вибрацию, обеспечивая стабильную и тихую пользовательскую среду.
Гидродинамический подшипник лучше подшипника скольжения, отличается наличием тонкого слоя масла, который сводит к минимуму трение, вызванное вращением вала, а также шума и нагревания, и обеспечивает срок службы в 100000 часов.
Термопаста ZM-STC8, поставляемая с моделью CNPS20X, заполняет мельчайшие промежутки между процессором и 20Х, увеличивая охлаждающее воздействие и обеспечивая высокую эффективность охлаждения.
В ряде тестирований, данный кулер обходит по производительности лидера в лице Noctua NH-D15 chromax.black.


Zalman CNPS20X

- Материнская плата: GIGABYTE X570 AORUS PRO (rev1.1) - 20999 рублей.
*7 разъёмов для подключения корпусных вентиляторов/кулера/помпы (2А). Неудобный доступ к разъёмам для системных вентиляторов и их всего два! И они находятся в левой части платы.
*Все два M.2 слота идут в комплекте со штатным радиатором охлаждения (у нас твёрдотельник со своим радиатором охлаждения, так как к штатным есть вопросы по зазору).
*На задней плате есть USB Type-C порт. Плюс есть поддержка USB Type-C на передней панели (для кого это важно, нужно выбирать корпус с такими портами на передней панели).
*Гарантированные 6х SATA портов, нет совместимых портов, даже если использовать два M.2 SATA накопителя.
*Второй PCI Express 4.0 x16 слот также использует линии процессора, может пригодиться для подключения дискретной карты Intel Xe DG1 (для аппаратного декодирования видео).
*Плата использует контроллер Infineon IR35201 в конфигурации 6+1 и использует удвоители фазы (Infineon IR3599) для получения схемы 12+2.
*Кулер на чипсете (который потребляет 11Вт), и он частично может перекрываться установленной длинной видеокартой с трёхслотовой системой охлаждения.
- Оперативная память: 16ГБ модуль памяти Crucial CT16G4DFD832A.16FE1: 5799 рублей (цена за 1 штуку).
*Двухранговые (DS) модули оперативной памяти объемом 16ГБ, DDR4-3200 (PC25600), CL22-22-22-52. Есть в QVL списке GIGABYTE X570 AORUS PRO (rev1.1), поддержка работы с 4х модулями DIMM. Под разгон, до рекомендованной частоты: DDR4-3200/3600 CL16. Рабочее напряжение: 1.2В. Высота модуля памяти: 31.25 мм.
*Или можно выбрать самостоятельно другой валидированный набор с гарантированной тактовой частотой DDR4-3200 и выше в XMP, на странице поддержки материнской платы. Подбирайте модули памяти по высоте под кулер и корпус!
- Системный диск: Gigabyte Aorus GP-ASM2NE6500GTTD - 10699 рублей.
Системный диск выбираем с "модным" PCIe 4.0 интерфейсом, они все одинаковые и построены на платформе Phison PS5016-E16. Разница только, есть радиатор охлаждения или нет.
*500ГБ, ресурс 850TBW, 5 лет гарантии, максимальная последовательная скорость чтения - 5ГБ/с, записи - 2.5ГБ/с.
*Модель накопителя AORUS GP-ASM2NE6500GTTD, есть в списке валидированных накопителей: mb_m.2_x570_191107.pdf.
*Медный массивный радиатор охлаждения со следующими габаритами: 80.5 x 11.4 x 23.5 мм.
*Для улучшения времени загрузки системы, необходимо обновить BIOS до версии F11 и выше.
- Видеокарта: Palit GeForce RTX 2060 Super JetStream (NE6206ST19P2-1061J) - 35599 рублей.
- Блок питания: Fractal Design ION+ 760W Platinum (FD-PSU-IONP-760P-BK) - 9950 рублей.
*Сертификат 80 PLUS Platinum.
*По одной 12В линии выдаёт ток - 63.3A.
*6х PCIe 6+2 pin и 10х SATA разъёмов.
*Есть дополнительный 600 мм 8-pin коннектор для CPU (EPS12V 8-pin).
*Тихий 140мм вертилятор с гидродинамическим подшипником.
*Полностью модульное подключение кабелей нагрузки.
*Глубина блока питания - 150мм. Вес: 1.66 кг.
*Поддержка полупассивной системы охлаждения (есть механический переключатель).
*Мягкие и гибкие кабели нагрузки.
*OEM шассии от High Power.
*Гарантия: 10 лет.
- Корпус: Fractal Design DEFINE 7 BLACK (FD-C-DEF7A-01) - 12700 рублей.
*Тихий корпус со звукоизоляцией, у БП начинает работать вентилятор, только по достижении 30% загрузки, видеокарта с поддержкой пассивного режима работы, вентиляторы начинают вращаться при нагреве GPU до 60С.
Цена: 142550 рублей (AMD Ryzen 9 3900X, Zalman CNPS20X, 32ГБ DDR4-3200, GIGABYTE X570 AORUS PRO, Gigabyte Aorus GP-ASM2NE6500GTTD, видеокарта Palit GeForce RTX 2060 Super JetStream, Fractal Design ION+ 760W Platinum, Fractal Design DEFINE 7 BLACK).

...........................

Вышеперечисленные позиции и цены, актуальны на момент публикации статьи: 1 июля 2020 года.
На заметку, не обязательно выбирать точно такие же комплектующие как указаны (речь идёт не о выборе процессора, чипсета системной платы и видеокарте, а о производителях/моделях системных плат и видеокарт на этих чипсетах), хоть и выбираются доступные позиции из федеральных торговых сетей, но чего-то может не быть в наличии. Плюс, как правило есть легко заменяемые позиции, или просто более удачные решения по цене/производительность.
Также если вы не будете использовать "функции автоматического разгона процессора", то тогда можно выбрать процессорный кулер "попроще", отсюда можно выбрать другие модули памяти и корпус.
По поводу корпуса, стоит учитывать не только высоту процессорного кулера (она может быть по паспорту, и реальная высота с учётом модулей памяти), но и при кабель менеджменте, стоит учитывать длину кабелей нагрузки блока питания и т.п.
- Системные платы выбирались среднего уровня с возможностью разгона (для чипсетов и процессоров которые его поддерживают). Для индивидуальных потребностей, также учитывалось наличие функций: Thunderbolt 3, Multi-GPU, Wi-Fi, поддержка BIOS каких-то определённых функций, таких как Intel VROC и т.д.
- Если вы собираете рабочую станцию с пониженным уровнем шума, то требования к комплектующим возрастают: корпус с шумоизоляцией, тихие корпусные вентиляторы, кулер с пониженным уровнем шума (или использовать ЖСО), блок питания и видеокарта с поддержкой работы в пассивном режиме при низкой нагрузке, надо специально проектировать СО и воздушные потоки внутри корпуса, и т.д.
- Базовая тактовая частота модулей памяти для процессоров Intel это DDR4-2666/2933 и DDR4-3200 для процессоров AMD Ryzen 3000, компания AMD рекомедует золотую середину в лице модулей памяти DDR4-3600 CL16, но судя по тестам там нет никакой особой прибавки в производительности, даже если использовать DDR4-5000 модули. Смотрим тестирование: влияние скорости оперативной памяти на производительность.
Поэтому для Intel выбираем Samsung Original/SKHynix/Crucial(Micron) с нативной поддержкой DDR4-2666/2933 (которые можно разогнать на Z чипсетах). Для AMD также можно использовать либо Samsung Original/SKHynix/Crucial(Micron), либо взять DDR4-3200/3600 модели памяти (XMP профиль). При необходимости используйте QVL списки производителей системных плат, для новых моделей в списке есть актуальные модели модулей памяти.
- Дисковая подсистема очень важна (не менее чем процессор и видеокарта), но её можно строить постепенно, т.е. "растянуть бюджет". Но, продумать её надо заранее. Сколько SATA/M.2 портов/слотов должна иметь системная плата и сколько 3.5-/2.5-дюймовых отсеков поддерживает корпус.
Для примера в конфигурации указаны жесткие диски серии Seagate Barracuda со скоростью вращения 7200/5400 оборотов в минуту и с минимальным количеством блинов, для снижения вибрации корпусов с тонкими стенками.
1 блин - 2ТБ модель Seagate Barracuda ST2000DM008.
2 блина - 4ТБ модель Seagate Barracuda ST4000DM004.
Если больше доверия к жестким дискам от WD, то можно выбирать их, также с минимальным количеством блинов.
*Учтите, что 2ТБ блины и 256МБ буфер это 100% SMR накопители, этот момент стоит учитывать при построении своей дисковой подсистемы.
- Бюджет и "растянутый бюджет". Оставим за скобками частичный апгрейд, если речь идёт о бюджете, то не надо слушать: "для 4К в Adobe Premiere Pro CC 2020 нужно потратить 120000 рублей и не копейки меньше". Бюджет может быть любым, всё зависит от ваших задач, с каким форматом видео работаете, какой объём работы. Т.е. если вам на таймлайне надо подрезать стыки 4K H.264 видео, бросить на них видеопереходы, добавить титры и вывести 10 минутное видео в 4K H.264 с пресетом YouTube, особо бюджет не нужен, с этой задачей справится и процессор Intel Core i5-10400 (без дискретной видеокарты).
Как обычно денег всегда не хватает, и если бюджет размазывать на "второстепенные" комплектующие или на комплектующие которые можно позже докупить, то есть шанс собрать несбалансированную рабочую станцию.
Например, ноутбуки часто продают с одним установленным модулем памяти и пользователи в одноканальном режиме работают долгое время. Снижение производительности есть, но до 10%. Т.е. можно собрать рабочую станцию всего с одним модулем памяти, а второй докупить позже.
Также при выборе процессора с интегрированной графикой (iGPU), можно отложить покупку дискретной видеокарты на некоторое время, и взять не связку "слабый CPU и слабая видеокарта", а более оптимальный центральный процессор. И со временем докупить оптимальную дискретную видеокарту под свои задачи (а не ту на что хватило).
- Комплектующие можно (и нужно) перекидывать из категорий, например вместо SATA накопителя нужен PCIe NVMe, или наоборот. Если есть в планах небольшой разгон процессора, то кулер можно взять из более старшей категории (уточнив влезет ли он по высоте в выбранный корпус) и т.д.
*Цены и наличие товара актуально на начало июля 2020 года, т.е. данные конфигурации составлялись из того, что реально есть в рознице на данный момент (а у многих всего по 5 позиций материнских плат в наличии). Цены брались не самые низкие из Яндекс Маркета, а реальные из магазинов федеральных сетей (Ситилинк, ОнлайнТрейд, DNS и т.д.).
Как будут доступны новые актуальные позиции, или произойдёт снижение цен на новинки, материал будет дополнен и изменён.
*Лучшая рабочая станция для Adobe Premiere Pro (лето 2020) от Puget Systems. Смотрим конфиги:
Рабочая станция для редактирования 4K видео.
Центральный процессор: Intel Core i9-10900K.
Кулер: Noctua NH-U12S + термопаста Arctic Cooling MX-2 Thermal Compound.
Материнская плата: Gigabyte Z490 Vision D (с Thunderbolt 3).
Видеокарта: NVIDIA GeForce RTX 2060 SUPER 8GB.
64Гб (2х 32ГБ) оперативной памяти Samsung Original DDR4-2666.
Дисковая подсистема: 500ГБ Samsung 970 EVO NVMe (системный) и 1ТБ Samsung 860 EVO SSD (для данных).
Блок питания: EVGA SuperNOVA P2 850W (80 PLUS Platinum).
Корпус: Fractal Design Define R6 USB-C (black).
Рабочая станция для редактирования 6K видео.
Центральный процессор: Intel Core i9-10980XE.
Кулер: Noctua NH-U12DX i4 + термопаста Arctic Cooling MX-2 Thermal Compound.
Материнская плата: Gigabyte X299 Designare (с Thunderbolt 3).
Видеокарта: NVIDIA GeForce RTX 2080 SUPER 8GB.
128Гб (4х 32ГБ) оперативной памяти Samsung Original DDR4-2666.
Дисковая подсистема: 500ГБ Samsung 970 EVO NVMe (системный) и 2ТБ Samsung 860 EVO SSD (для данных).
Блок питания: EVGA SuperNOVA P2 850W (80 PLUS Platinum).
Корпус: Fractal Design Define R6 USB-C (black).
Рабочая станция для редактирования 8K видео.
Центральный процессор: AMD Threadripper 3970X.
Кулер: Noctua NH-U14S TR4-SP3 + термопаста Arctic Cooling MX-2 Thermal Compound.
Материнская плата: Gigabyte TRX40 AORUS PRO WIFI*.
Видеокарта: NVIDIA GeForce RTX 2080 Ti 11GB.
128Гб (4х 32ГБ) оперативной памяти Samsung Original DDR4-2666.
Дисковая подсистема: 500ГБ Samsung 970 EVO NVMe (системный), 2ТБ Samsung 970 EVO NVMe (для проектов) и 2ТБ Samsung 860 EVO SSD (для кэша и превью).
Блок питания: EVGA SuperNOVA P2 850W (80 PLUS Platinum).
Корпус: Fractal Design Define R6 USB-C (black).
*Существует две ревизии материнской платы TRX40 AORUS PRO WIFI, rev. 1.0 и rev. 1.1.


Рейтинг@Mail.ru
