Intel Broadwell-K

Несмотря на то что до начала продажи новых процессоров и чипсетов для сокета LGA1151 осталось несколько дней, было решено купить и протестировать процессор Intel Broadwell-K, так как больше всего интересовала именно продвинутая интегрированная графика, а ее усовершенствованный аналог в процессорах Skylake-U: GT3 (Intel Iris Pro 540) и GT3e+eDRAM (Intel Iris Pro 550) с 48 исполнительными блоками (EU) и новый GT4 (Intel Iris Pro 580 и Intel Iris Pro P580) с 72 исполнительными блоками (EU) + eDRAM, которые будут реализованы в процессорах Intel Skylake-H, непонятно когда появится в продаже (ориентировочно только в первом квартале 2016 года). Первые процессоры серии Intel Skylake-S (Intel Core i7-6700K и Core i5-6600K) имеют интегрированную графику Intel HD 530 (GT2) с 24 исполнительными блоками (против 48 у Intel Broadwell-K). Но чуть позднее будут протестированы: системная плата на новом чипсете Intel Z170 Express и процессор Intel Skylake-S.
Характеристики процессора Intel Core i5-5675C (Intel Broadwell-K):
Поддерживаемые разъемы: FCLGA1150.
Поддержка работы с системными платами построенными на чипсетах: Intel Z97 Express и Intel H97 Express (с обновлённым BIOS).
4х физических ядра и 4х логических потока (без поддержки технологии Hyper-Threading).
Тактовая частота процессора: 3.1ГГц.
Максимальная тактовая частота с технологией Turbo Boost 2.0: 3.6ГГц (3500МГц (3 или 4 ядра) и 3600МГц (1 или 2 ядра)). Максимальная тактовая частота с технологией Turbo Boost — это максимальная тактовая частота одноядерного процессора, которую можно достичь с помощью технологии Intel Turbo Boost. Частота измеряется в гигагерцах (ГГц) или миллиардах вычислительных циклов в секунду.
Множитель: х35. Соотношение ядер и шин: 31. Разблокированный множитель.
Что изменилось в CPU: увеличилось окно планировщика внеочередного исполнения команд, в полтора раза (до 1500 записей) вырос объём таблицы ассоциативной трансляции адресов второго уровня (L2 TLB), вся схема трансляции приобрела второй обработчик промахов, что позволяет обрабатывать по две операции преобразования адресов параллельно. В сумме эти изменения повышают эффективность внеочередного исполнения команд, а также помогают процессору справляться с предсказанием сложных ветвлений кода.
Кэш первого уровня (L1) объемом 4х 32 KB (для инструкции) и 4х 32 KB (для данных), имеет пропускную способность 780/399/790 Гб/с (чтение/запись/копирование). Время доступа: 1.3 нс. Кэш второго уровня (L2) объемом 4х 256 KB, имеет пропускную способность 320/128/190 Гб/с (чтение/запись/копирование). Время доступа: 5.7 нс.
Технология Intel Smart Cache — 4 Мбайта (кэш память третьего уровня). Пропускная способность 140/110/115 Гб/с (чтение/запись/копирование). Кэш-память процессора — это область быстродействующей памяти, расположенная в процессоре. Интеллектуальная кэш-память Intel указывает на архитектуру, которая позволяет всем ядрам динамически совместно использовать доступ к кэшу последнего уровня.
DMI (Direct Media Interface) 2 шина работает на частоте 6.4 GT/s (против ранее 5 GT/s). Шина — это подсистема, передающая данные между компонентами компьютера или между компьютерами. В качестве примера можно назвать системную шину (FSB), по которой происходит обмен данными между процессором и блоком контроллеров памяти; интерфейс DMI, который представляет собой соединение «точка-точка» между встроенным контроллером памяти Intel и блоком контроллеров ввода/вывода Intel на системной плате; и интерфейс Quick Path Interconnect (QPI), соединяющий процессор и интегрированный контроллер памяти.
Набор команд: 64-bit.
Расширения набора команд: SSE 4.1/4.2, AVX (Advanced Vector Extensions) 2.0. Оптимизированы векторные gather-инструкции из набора AVX2.
*На стабильность разгона также влияет, использует ли приложение AVX2.0 и FMA.
Поддержка технологий: Turbo Boost, vPro, Virtualization (VT-x), Intel Virtualization Technology for Directed I/O (VT-d), Intel Trusted Execution, Intel Anti-Theft, Fast Memory Access, Flex Memory Access.
Новые команды AES, архитектура Intel 64, Intel VT-x с таблицами Extended Page Tables (EPT).
Усовершенствованная технология Intel SpeedStep.
Состояния простоя, технологии термоконтроля.
Функция Execute Disable Bit.
Литография: 14нм с использованием FinFET-транзисторов второго поколения.
Площадь кристалла: 167 мм2.
Рабочее напряжение: 1.15В.
Максимальная расчетная мощность (TDP) = 65Вт.
Настраиваемая частота TDP (в сторону уменьшения): 2.1ГГц. Настраиваемая частота TDP (в сторону уменьшения) — режим работы процессора, при котором поведение и производительность изменяются при уменьшении величины TDP, при частоте процессора на неподвижных точках. Настраиваемая частота TDP (в сторону уменьшения) определяет настраиваемую величину TDP (в сторону уменьшения). Частота измеряется в гигагерцах (ГГц) или миллиардах вычислительных циклов в секунду.
Настраиваемая величина TDP (в сторону уменьшения): 37Вт. Настраиваемая величина TDP (в сторону уменьшения) — режим работы процессора, при котором поведение и производительность изменяются при уменьшении величины TDP, при частоте процессора на неподвижных точках. Этот режим обычно используется производителями систем для оптимизации мощности и производительности. Настраиваемая частота TDP (в сторону уменьшения) указывает на среднее значение производительности в ваттах, когда мощность процессора рассеивается (при работе в режиме настраиваемой величины TDP (в сторону уменьшения) в условиях сложной нагрузки, определяемой Intel.
Максимальный объем памяти (зависит от типа памяти): 32Гбайта.
Типы памяти: DDR3-1333/1600 (1,5В) и DDR3L-1333/1600 (1,35В). Процессоры Intel Broadwell-K также могут работать с планками стандарта DDR3, хотя в этом случае имеются определенные ограничения. Предполагается, что напряжение на модулях ОЗУ будет составлять 1,5В, а максимальное увеличение не превысит 5% (т.е. разогнанные модули памяти с напряжением 1.65В не будут поддерживаться).
Встроенный двухканальный контроллер памяти.
Максимальная пропускная способность памяти: 25,6 Гб/с.
GPU: встроенная в процессор графическая система: Intel Iris Pro Graphics 6200 (GT3e) имеет 48 исполнительных блоков EU (против 20 у i5-4xxx с ядром HD Graphics 4600 и 24 у i5-5xxx с ядром HD Graphics 5600). Скорость вычислений на 48 EU по сравнению с HD Graphcis 4600 (Haswell GT2) в Core i7-4790K увеличилась в 2,4 раза.
Особенности GPU: добавлен модуль качества изображения (VQE); увеличена емкость диспетчера; почти в два с половиной раза увеличилось количество управляющей логики (иными словами, теперь на одно контролирующее устройство приходится меньше исполнительных EU устройств); с двух до трех увеличилось число сборок EU устройств; установлен eDRAM кэш-память четвертого уровня; новый Intel Quick Sync видеодекодер с поддержкой VP8 кодирования и декодирования.
Производительность: 844 Гфлопс (что на 20% больше вычислительной мощности графического ядра Spectre, встроенного в процессор A10-7850K). Peak Pixel Fill Rate: 5.4 GPixels/s. Peak Texel Rate: 10.8 GTexels/s. Peak Polygon Rate: 675 MPolys/s.
Выделенная кэш память (L4) объемом 128Мбайт (22нм Crystalwell), он выполнен в виде отдельного чипа, расположенного на одной процессорной подложке. Он имеет 16-кратную ассоциативность, 32 байта за такт и работает на частоте 1800 МГц, общается с процессором по 256-битной двунаправленной шине, обеспечивая пиковую пропускную способность на уровне 51,2 Гбайт/с (двунаправленная/bidirectional) в каждую сторону (102,4 Гбайт/с суммарно). Время доступа: 40нс.
Латентность основанного на eDRAM L4-кеша составляет 55 тактов, а практическая пропускная способность оказывается примерно вдвое выше, чем у двухканальной DDR3-1866 оперативной памяти.
Частоту кэш памяти четвертого уровня (L4) можно изменять (эту функцию должен поддерживать BIOS системной платы). Штатная частота работы 1800МГц, и эту частоту можно как повышать, так и понижать (при помощи чётных делителей). Также есть возможность отключить eDRAM кэш.
Базовая частота графической системы: 300МГц. Максимальная динамическая частота графической системы: 1.1ГГц. Максимальная динамическая частота графической системы — максимальная частота рендеринга (МГц), поддерживаемая системой HD-графика Intel с функцией Dynamic Frequency. Поддержка DirectX 11.2, OpenCL 2.0, OpenGL 4.3, OpenGL ES 3.1 и Renderscript.
Поддержка технологий: Intel Quick Sync Video, InTru 3D, Intel Insider, Intel Wireless Display, Intel Clear Video HD.
Intel Quick Sync Video — поддержка кодирования видео в следующие форматы: AVC/H.264 (Blu-ray), MPEG2 (DVD), MVC HW (Stereo 3D), JPEG/MJPEG.
Блок Multi-Format Codec (их теперь два) получил поддержку контента в разрешении 4096х2048 и ускоряет декодирование HEVC видео на скорости до 4Kp30 и VP9 со скоростью до 4Kp24.
Технология Intel Quick Sync Video обеспечивает быструю конвертацию видео для портативных медиапроигрывателей, размещения в сети, а также редактирования и создания видео.
Операции кодирования AVC/H.264 заметно ускорились за счет дополнительных подсекций, так как в каждой из них есть блок Media Sampler с фиксированной функцией, ответственный за расчет движений.
Блок качества видео VQE (video quality engine) использующий выделенные аппаратные ресурсы для обработки видео и изображений при очень малой потребляемой мощности, работает в два раза быстрее чем графическая архитектура Ivy Bridge (HD Graphics 4000). У Intel Iris Pro Graphics 6200 (Broadwell-DT / GT3e) теперь два блока VQE и в каждом пропускная способность возросла двукратно.
Вместо двух блоков Media Sampler, теперь имеем шесть, с двукратным приростом пропускной способности.
Максимальный объем поддерживаемой памяти GPU составляет 1.7 Гбайта.
Интерфейс Intel Flexible Display (Intel FDI).
Количество поддерживаемых дисплеев: 3.
Поддержка видео выходов: DP/HDMI/VGA. DP теперь полностью совместим с режимом 4К 60 Гц. Причем если производитель материнской платы не будет экономить и установит два порта, то они оба будут поддерживать 4К с разверткой 60 Гц.
Контроллер дисплея Intel может выводить изображение в разрешении до 3840х2160 при 60 Гц через DisplayPort 1.2 или в разрешении 4096х2160 при 24 Гц через HDMI 1.4. Нет поддержки HDMI 2.0.
Редакция PCI Express: 3.0.
Конфигурации PCI Express: 1х16, 2х8, 1х8 & 2х4.
Температура корпуса: 72.7C.
Размер корпуса: 37.5 х 37.5 мм.
Рекомендованная цена: $276 (TRAY, CM8065802483201S R2FX) и $277 (BOX, BX80658I55675C).



Intel Core i5-5675C (Intel Broadwell-K)

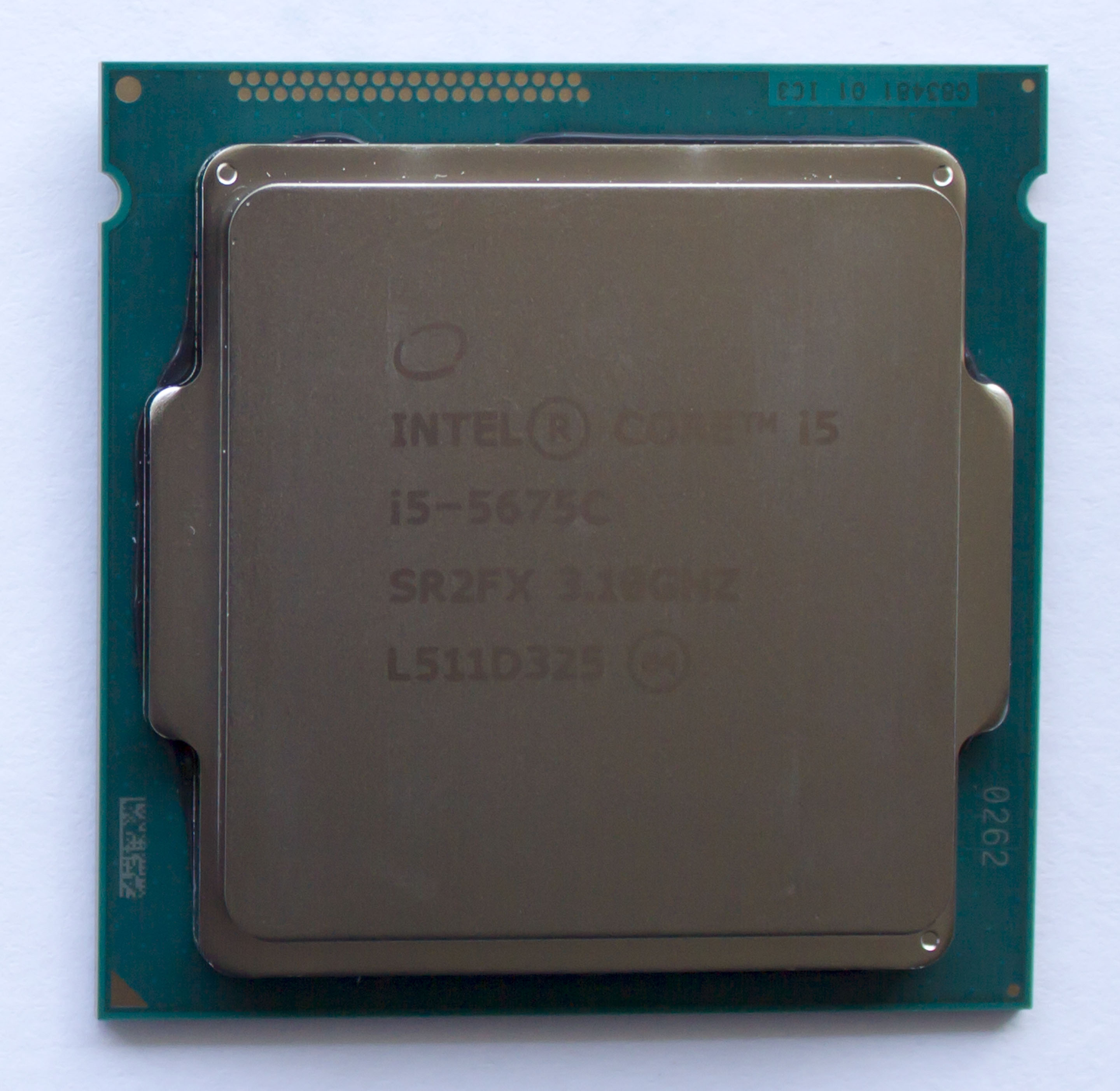

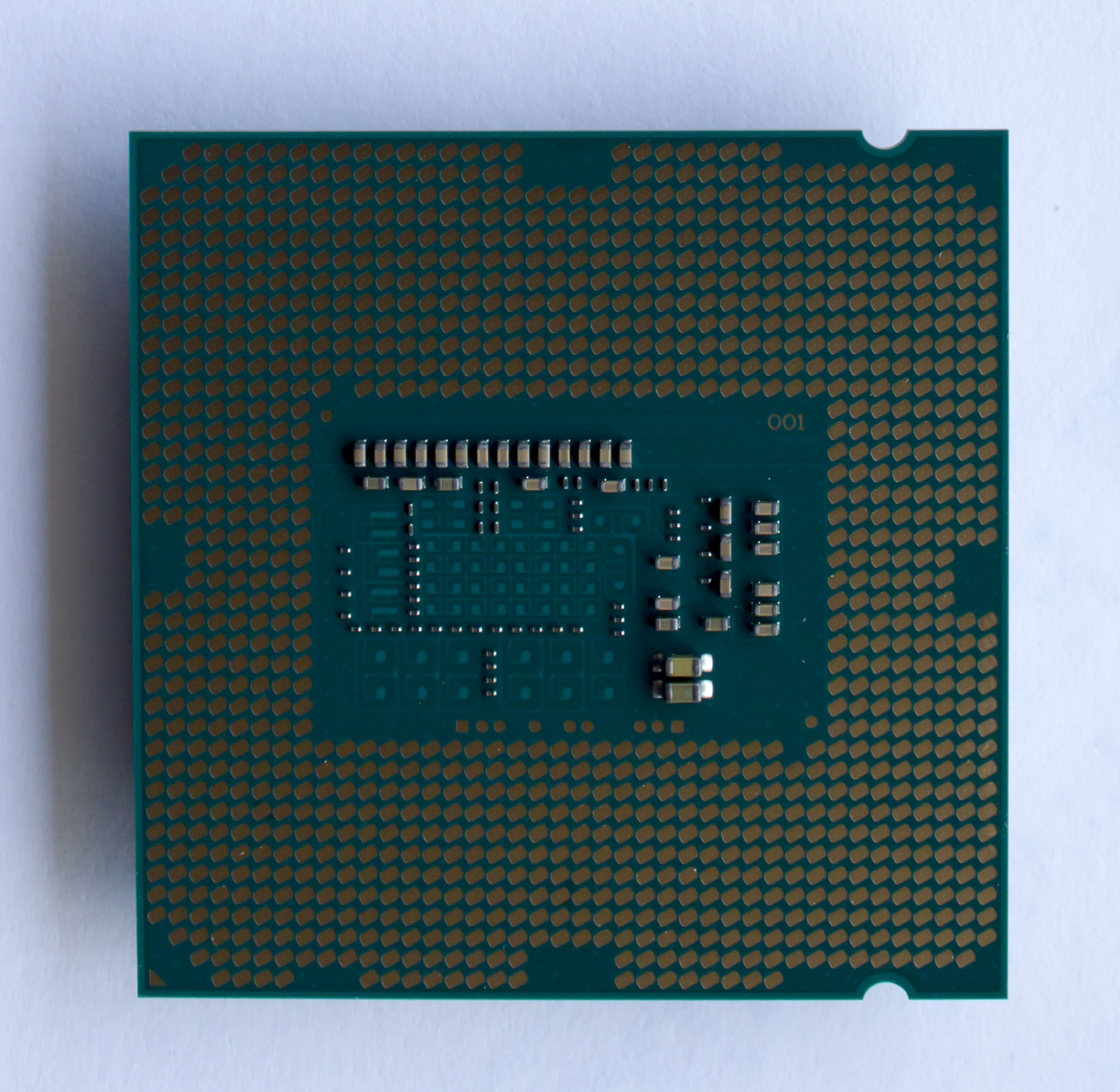

Был приобретен ОЕМ вариант поставки процессора Intel Core i5-5675C: SR2FX L511D325. Фото кликабельно.


Intel Core i5-5675C (Intel Broadwell-K)


Что интересно, что первоначально планировался к покупке неттоп со встройкой (серия R). Ранее процессоры серии Intel Iris Pro Graphics, были доступны только в ноутбуках или припаянные к материнским платам (серия R) и розничные покупатели отдельные процессоры, не могли приобрести. Их можно было встретить, либо в моноблоках, например: Apple iMac ME086RU/A (процессор Intel Core i5-4570R), либо неттопах: Gigabyte Brix Pro GB-BXi7-4770R (процессор Intel Core i7-4770R) и Gigabyte Brix Pro GB-BXi5-4570R (процессор Intel Core i5-4570R). Но с анонсом платформы Intel Broadwell, помимо процессоров серии R: Intel Core i5-5575R, i5-5675R и i7-5775R (а на них неттопы так и не вышли на данный момент), были анонсированы обычные настольные процессоры, что более выгодный вариант для тестов, так как мы на системной плате получаем слот PCIe 3.0 x16 и можно столкнуть лбами в тестах интегрированную и бюджетную графику от AMD и nVidia (что нереально было бы сделать на неттопах, так как они не поддерживают установку дискретной графики).


Gigabyte Brix Pro

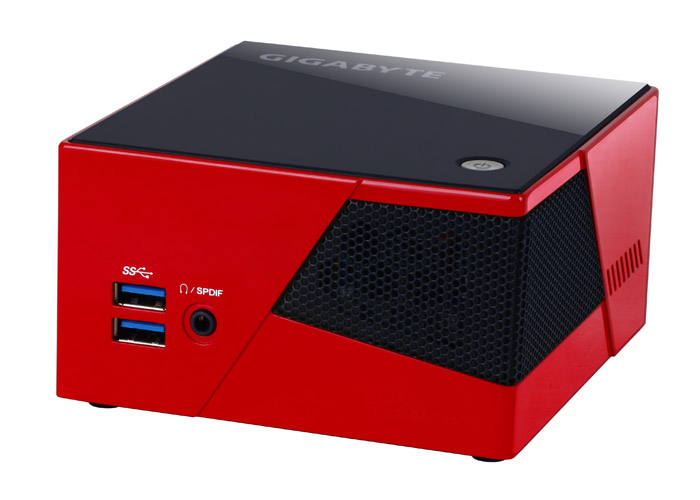

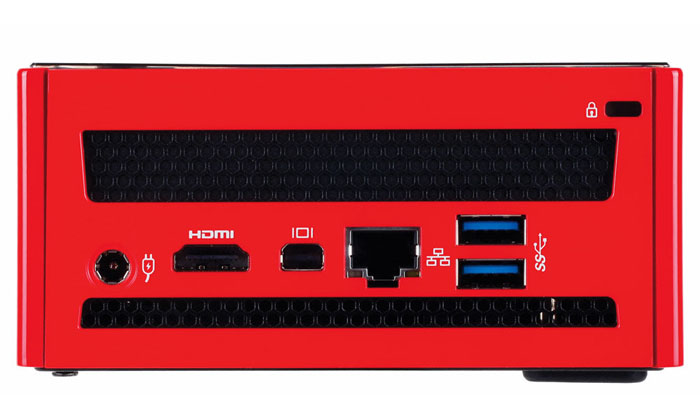

На фото ниже баребон Gigabyte Brix Pro GB-BXi5-4570R:

Gigabyte Brix Pro

На данный момент доступны только неттопы с двухъядерными процессорами Broadwell-U и интегрированной графикой Intel Iris 6100 Graphics (GT3), например: Intel NUC5i7RYH.

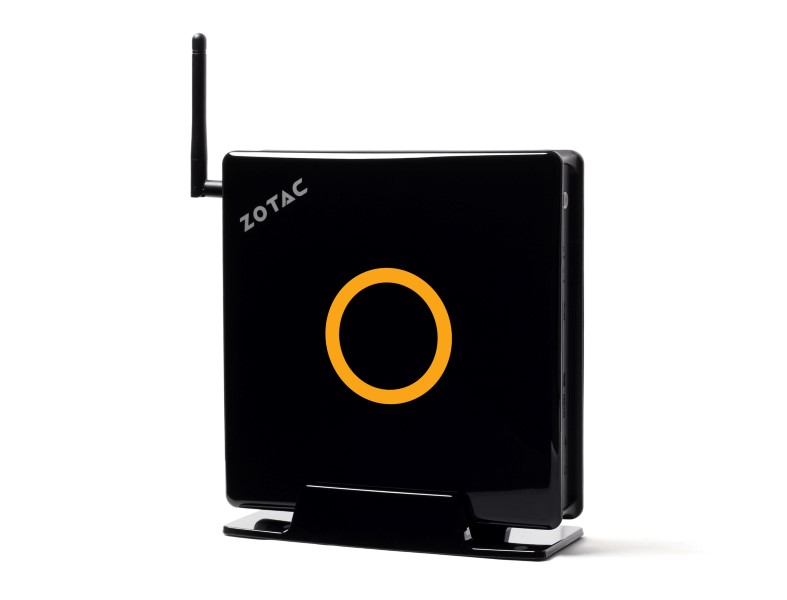

*В январе 2016 года компания Zotac анонсировала мультимедийный неттоп ZOTAC ZBOX-EI751 построенный на встроенном процессоре Intel Core i7-5775R.


ZOTAC ZBOX-EI751

*В марте 2016 года компания Gigabyte все таки выпустила мультимедийные неттопы: Gigabyte Brix Pro GB-BXi7-5775 и Gigabyte Brix Pro GB-BXi5-5575, построенные на встроенных процессорах пятого поколения: Intel Core i7-5775R и Intel Core i5-5575R. Это произошло почти одновременно с началом предварительных заказов на неттопы Intel NUC6i7KYK с новой топовой интегрированной графикой: Intel Iris Pro Graphics 580.

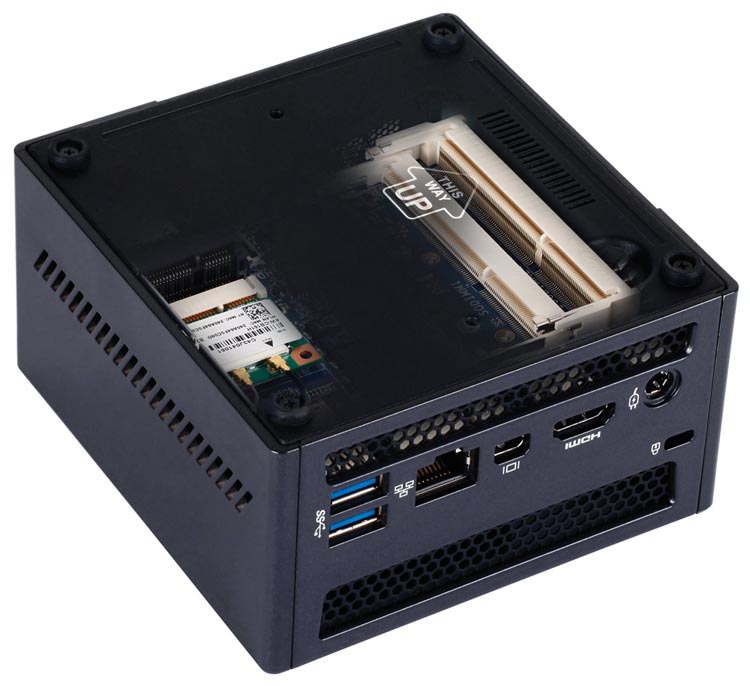

Gigabyte Brix Pro GB-BXi5-5575

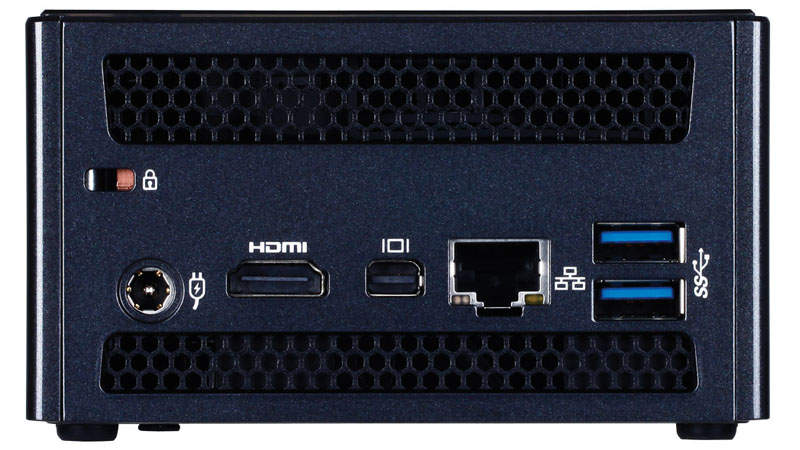

На фото ниже баребон Gigabyte Brix Pro GB-BXi7-5775:

Gigabyte Brix Pro GB-BXi7-5775

Читаем далее, о системной плате MSI Z97A GAMING 6.
