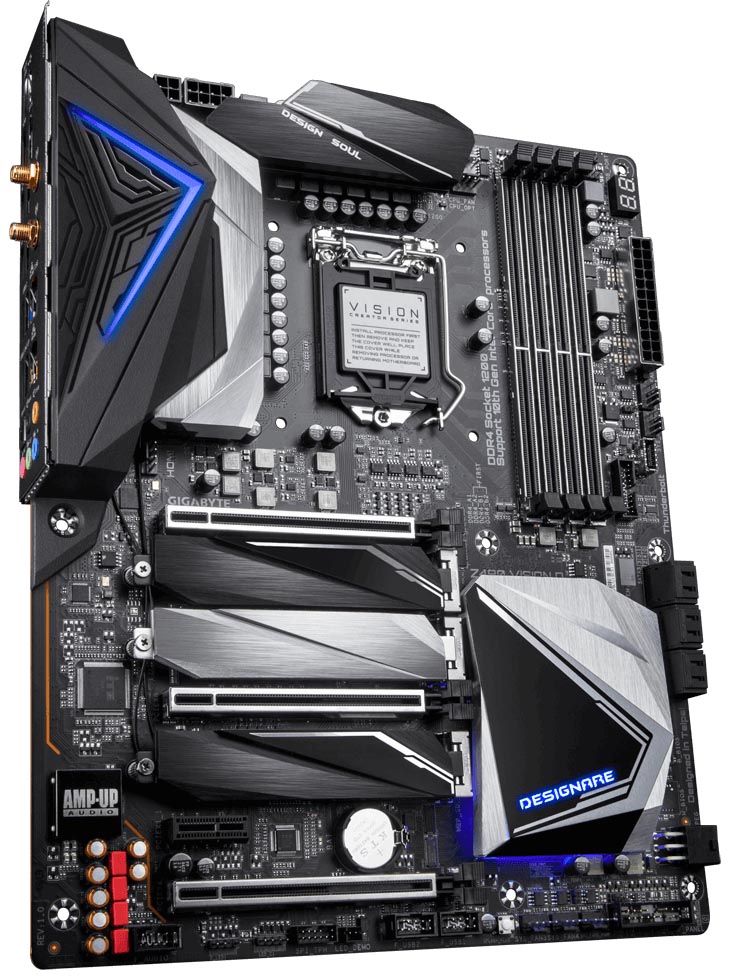

GIGABYTE Z490 VISION D

Тайваньская компания GIGABYTE вернула интегрированные Intel Thunderbolt 3 контроллеры на системные платы, в частности на плате Z490 VISION D для рабочих станций, построенной на чипсете Intel Z490 Express, на которой есть два встроенных Thunderbolt 3 (Type-C) порта. Thunderbolt 3 интерфейс, без использования карты расширения GIGABYTE GC-TITAN RIDGE (rev. 2.0).
Материнская плата семейства VISION на базе чипсета Intel Z490 Express для дизайнеров и создателей мультимедийного контента, 12+1-фазный цифровой VRM-модуль питания, радиаторы Direct Touch с тепловыми трубками, контроллер Thunderbolt 3, модуль Intel Wi-Fi 6 802.11ax, сетевые контроллеры Intel 2.5GbE + GbE Dual LAN и утилита cFosSpeed, три M.2-разъёма для высокоскоростных SSD-накопителей с радиаторами Thermal Guards, порты USB 3.2 Gen2 на фронтальной и задней панели (в Type-C исполнении), функция RGB FUSION 2.0.
Ключевые особенности GIGABYTE Z490 VISION D:
- Совместима с процессорами 10-поколения Intel Core.
- 4 DIMM-разъема для ОЗУ DDR4, двухканальный режим работы модулей памяти без ECC и буферизации.
- Совместима с технологией Intel Optane Memory.
- Цифровой VRM-модуль на базе силовых компонентов DrMOS (схема питания 12+1 фаза).
- Улучшенная система охлаждения с тепловой трубкой прямого контакта.
- Встроенный контроллер Intel Thunderbolt 3 и универсальные порты USB Type-C.
- Встроенный модуль Intel Wi-Fi 6 802.11ax 2T2R и BT5, фирменная антенна AORUS.
- Контроллер Intel 2.5GbE + GbE Dual LAN, утилита cFosSpeed.
- Масштабируемая видеоподсистема, дизайн Dual Armor, концепция Ultra Durable.
- Аудиокодек ALC1220-VB с расширенным динамическим диапазоном: 114дБ(тыловые порты)/ 110дБ(фронтальные порты) для микрофона, и с аудиофильскими конденсаторами WIMA.
- Порт USB DAC-UP 2 с адаптивной схемой регулировки напряжения.
- 3 разъема M.2 для высокоскоростных PCIe Gen3 x4 SSD-накопителей, радиаторы Thermal Guard.
- Разъем для подключения портов USB 3.2 Gen2 Type-C на передней панели.
- Функция RGB FUSION 2.0, предусмотрена возможность подключения адресуемых LED- и RGB LED-линеек.
- Фирменная функция Smart Fan 5 для контроля и управления массивом термодатчиков, гибридные разъемы для подключения вентиляторов (функция FAN STOP).
- Фирменная технология Q-Flash Plus для обновления микрокода BIOS без необходимости установки ЦП, модулей ОЗУ и графической платы.
- Соответствие стандартам CEC 2019, расширенные функции энергосбережения.
Максимальный объем ОЗУ для материнских плат Z490-серии составляет 128 Гбайт. После обновления микрокода BIOS в части Intel MRC (Memory Reference Code) один DIMM-разъем может поддерживать до 32 Гбайт ОЗУ. Таким образом, установив по 2 DIMM-модуля в каждый из двух имеющихся каналов, общий объем памяти составит 128 Гбайт, что ранее было доступно только HEDT-платформам (High End DeskTop). У пользователей, которым прежде всегда не хватало памяти, появился отличный шанс задействовать по-максимуму пропускную способность ОЗУ в приложениях, интенсивно использующих память, в частности, рендеринг и редактирование видеоконтента.
Профессиональные графические решения NVIDIA Quadro 3D Workstation разработаны и изготовлены специально для художников, дизайнеров и инженеров. Графические процессоры NVIDIA Quadro успешно обслуживают свыше 100 профессиональных приложений, разработанных для различных отраслей промышленности. Доверие профессионалов подтверждает безупречная работа видеоподсистемы с такими специализированными приложениями, как Adobe Creative Cloud, Avid Media Composer, Autodesk Suites, Dassault Systemes, CATIA и SOLIDWORKS, Siemens NX, PTC Creo, и многими другими.
RGB Fusion 2.0. Теперь, когда появилась возможность выбрать предпочтительный вариант из обширного перечня готовых профилей, либо самостоятельно создать свой уникальный профиль, пользователи могут организовать подсветку ПК сообразно их представлениям о стиле. Благодаря полноценной поддержке RGB-линеек и функционалу переработанного приложения RGB Fusion 2.0 пользователи получили доступ к управлению всеми светодиодами, задействованными в подсветке материнской платы и ее окружения.
Обновление BIOS. Функционал BIOS имеет первостепенное значение для пользователя на этапе поиска и выбора оптимальных параметров. Предложенный GIGABYTE новый графический интерфейс обеспечивает удобный доступ к функционалу существенно переработанной BIOS и дает возможность пользователю приобрести уникальный опыт тонкой настройки новой системы.
Центр приложений APP Center. Пакет GIGABYTE APP CENTER – центр управления фирменными утилитами и контроля за загрузкой актуальных драйверов и материнских плат GIGABYTE. Указав какое именно ПО нужно установить, APP CENTER самостоятельно загрузит наиболее актуальные версии утилит и драйверов.
GIGABYTE EasyTune – фирменная утилита с простым и наглядным пользовательским интерфейсом, с помощью которой можно корректировать настройки системы без необходимости перезагрузки ПК (регулировка тактовой частоты и напряжения питания ключевых компонентов в среде Windows). Функция Smart Quick Boost дает возможность пользователю выбрать требуемый уровень производительности ЦП одним щелчком кнопки мыши.
Простая в освоении фирменная утилита GIGABYTE @BIOS работает под управлением ОС Windows и позволяет обновить микрокод BIOS. С помощью @BIOS можно автоматически загрузить с серверов GIGABYTE наиболее актуальную версию микрокода или обновить BIOS, обратившись к файлу, сохраненному на жестком диске компьютера. Кроме того, утилита способна сохранить текущую версию BIOS в файл, восстановить предыдущую версию микрокода из образа и сохранить образ, выполнив операцию резервного копирования.
Обозреватель GIGABYTE System Information Viewer (SIV) – одна из ключевых функций, которая осуществляет мониторинг и информирует пользователя о текущем состоянии системы. Мониторингу, в частности, подлежат системные часы и процессор, скорость вращения вентилятора под управлением заданного профиля, системные оповещения о превышении температура или соответствующая запись в системном журнале; все эти и другие параметры отображаются в соответствующем окне интерфейса обозревателя информации о системе.


GIGABYTE Z490 VISION D

Характеристики системной платы GIGABYTE Z490 VISION D:
Построена на чипсете: Intel Z490 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i9, Core i7, Core i5, Core i3 десятого и одинадцатого поколений, вставляемых в разъем LGA1200. Он отличается высокой стабильностью, производительностью и пропускной способностью. Чипсет Z490 поддерживает до 6х портов USB 3.1 Gen2 (10 Гбит/с), шесть портов SATA 6 Гбит/с и интерфейс M.2 (32 Гбит/с), а также позволяет использовать графическое ядро (iGPU), встроенное в современные процессоры Intel.
14нм техпроцесс и 30 пронумерованных HSIO-портов (USB 3.1/3.0, SATA 6 Гбит/с и PCIe 3.0).
Встроенный в чипсет контролер CNVi (Connectivity Integration), он обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Гбит/с) и Bluetooth 5.0. Это MAC, поэтому необходима ещё карта расширения Intel Wireless-AC 9560 с разъемом M.2 (ключ E-типа), которая поддерживает данный интерфейс CNVi.
Поддержка технологии Intel Turbo Boost 2.0 и Intel Turbo Boost Max Technology 3.0.
Поддержка функции Multicore Enhancement, она активируется в настройках BIOS, и позволяет всем ядрам работать на Turbo Boost частоте.
Сокет: LGA 1200. Данная материнская плата совместима с процессорами Intel Core 10-го и 11-го поколений для разъема LGA1200, которые включают в себя интегрированное графическое ядро (iGPU) и контроллеры памяти и шины PCI Express с поддержкой двухканальной DDR4 SDRAM и 16 линий PCI Express 4.0/3.0/2.0.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 128Гбайт, поддержка двухканальной без ECC и буферизации памяти: DDR4 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133. Совместимость с non-ECC модулями ОЗУ. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Поддержка Intel Extreme Memory Profile (XMP) 2.0.
Слоты расширения: 3х PCIe 3.0/2.0 x16 (работающие в режимах: x16/х0/х4 или x8/x8/х4, нижний слот использует линии чипсета), 1х PCIe 3.0 х1.
*Разъем PCIe x4 разделяет ресурсы по полосе пропускания с разъемом M2P_SB. Если разъем M2P_SB задействован PCIe SSD-накопителем, устройство в разъеме PCIe x4 будет работать в режиме PCIe x2.
Поддержка интерфейса PCIe 4.0 при работе с процессорами 11-го поколения Intel Rocket Lake-S:


GIGABYTE Z490 VISION D

Поддержка Multi-GPU конфигураций: NVIDIA 2-Way SLI (две видеокарты nVidia, используют только линии процессора) и AMD 3-Way CrossFireX (три видеокарты AMD).
Совместимость с ASPM L1.2 протоколом управления питанием.
4х порта USB 3.2 Gen 2 (Type-A) реализованы силами чипсета, 2х USB 3.0 (USB 3.1 Gen 1) портов и 2х порта USB 2.0, 2x SMA антенных разъёма (2T2R), S/PDIF оптический выход и 5х аудио джеков, 2x RJ-45 и 2х Intel Thunderbolt 3 (Type-C) порта.
3x M.2 слота с радиатором охлаждения GIGABYTE M.2 Thermal Guard: 2280/22110 (интерфейс PCIe 3.0 х4/х2 и SATA).
Верхний слот (M2A_CPU), а нижний разъем M.2 (типоразмер 2260/2280/22110) для PCIe x2/x4 SSD-накопителей (M2P_SB).
*Функционал разъемов M.2 предусматривает возможность управления питанием средствами ASPM L1.2 PCIe протокола.
6х SATA 6.0 Гб/с портов с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
Сетевой LAN-интерфейс: контроллер Intel i255V 2,5GbE LAN (2,5 Гбит/1 Гбит/100 Мбит) и контроллер Intel i219-V GbE LAN (1 Гбит/100 Мбит).
Модуль беспроводной связи Intel Wi-Fi 6 AX201: WIFI-модуль стандарта a/b/g/n/ac/ax с функцией wave 2, двухдиапазонный режим работы 2,4/5 ГГц. Модуль Bluetooth 5.1. Поддерживается стандарт беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с.
Поддержка встроенного графического ядра Intel UHD Graphics. Максимальный объем разделяемой памяти до 512 Мбайт.
Видеовыходы: HDMI 1.4b (с поддержкой HDCP 2.3), DisplayPort 1.4, HDCP 2.3 и HDR (только вход).
Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
Данная материнская плата обладает высококачественной аудиосистемой на базе встроенного 8-канального звукового кодека Realtek ALC1220-VB.
Встроенное аудиорешение с превосходными характеристиками (соотношение сигнал/шум на уровне 120 дБ) наделяет данную материнскую плату впечатляюще чистым «голосом».
Аудиозона отделена от основного массива, в цепи используются специализированные японские емкости Nichicon, а платформа имеет систему автоматического определения сопротивления подключенного устройства.
Пять 4-контактных разъемов для подключения системных вентиляторов и процессорного кулера, и 6х температурных датчика. Отлаженное взаимодействие датчиков и терморезисторов.
Одна микросхема флэш-памяти 256 Мбит, AMI UEFI BIOS, поддержка DualBIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.
12+1 фазная схема питания процессора. Цифровой PWM Controller и DrMOS. Печатная плата Ultra Durable.
Разъемы питания: 1x 24-pin ATX, 8-pin ATX 12V и 4-pin ATX 12V.
Поддержка операционных систем: Microsoft Windows 10 64-разрядная.
Форм-фактор: ATX, 305х244мм. 9х стандартных отверстий для крепления платы в корпус.
Гарантия: 3 года.
