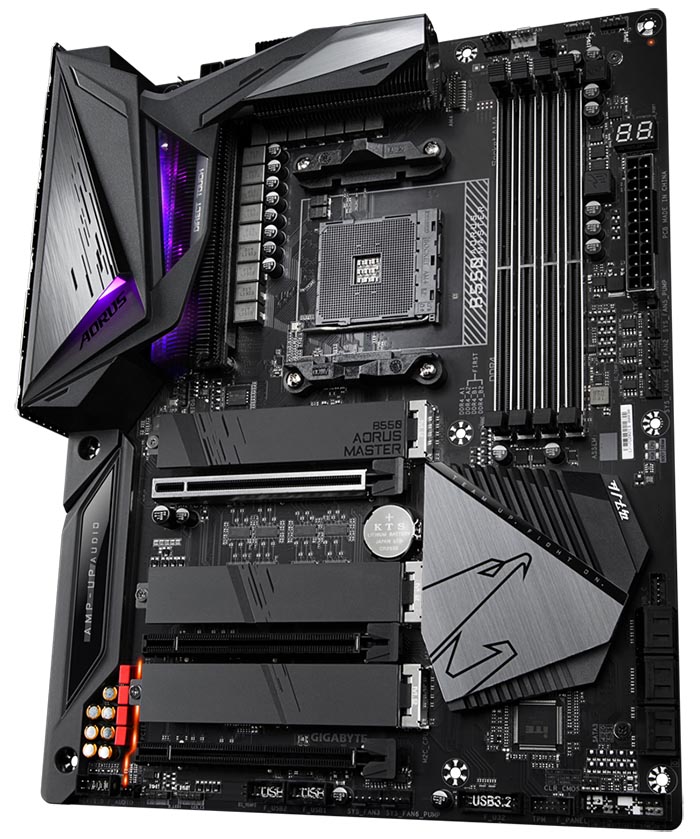

GIGABYTE B550 AORUS MASTER

Материнская плата семейства AORUS на базе чипсета AMD B550, 16-фазный цифровой VRM-модуль, система охлаждения Direct-Touch с тепловыми трубками и массивом пластин Fins-Array в стеке, защитная пластина на тыльной стороне платы, три разъема M.2 PCIe 4.0 x4 (процессорные линии PCIe), модуль Intel WiFi 6 802.11ax, контроллер 2.5GbE LAN, функция RGB FUSION 2.0, функция Q-Flash Plus.
Материнские платы B550-серии компании GIGABYTE оснащены M.2-разъемами шинного интерфейса PCIe 4.0, благодаря которым пользователи могут на практике оценить молниеносную скорость передачи данных на операциях чтения/записи твердотельных PCIe 4.0-накопителей, совместно с другими компонентами и процессорами 3-поколения AMD Ryzen для настольных ПК. На всех материнских платах AORUS B550 - серии установлены фирменные M.2-радиаторы, обеспечивающие надлежащее охлаждение высокоскоростных твердотельных M.2-накопителей. Кроме того, на B550 AORUS MASTER три M.2-разъема PCIe 4.0 x4 утилизируют PCIe-линии непосредственно от процессора, такое схемотехническое решение предусматривает возможность распределять полосу пропускания шинного интерфейса между портами PCIe и M.2-разъемами, при этом скорость записи созданного на базе M.2 NVMe SSD-накопителей массива уровня RAID 0 может достигать 12700 Мбайт/с, таким образом потенциал быстродействия графических PCIe 4.0 - плат и твердотельных накопителей раскрывается в полном объёме.
B550 AORUS MASTER укомплектованы модулем Intel WiFi6 802.11ax и антенной 2T2R с высоким коэффициентом усиления, комплекс обеспечивает молниеносное подключение и впечатляющую скорость передачи до 2,4 Гбит/с. Благодаря высокоскоростному Ethernet-контроллеру и прогрессивному WiFi-модулю пользователи могут выбирать вариант подключения, наиболее предпочтительный с точки зрения надежности и эффективной передачи данных. Коммуникационные возможности материнских плат AORUS B550-серии представлены также портами интерфейса USB 3.2 Gen 2 (обеспечивается передача данных на скорости до 10 Гбит/с), в том числе разъемом на материнской плате (реализован на некоторых моделях) для подключения портов USB Type-C на фронтальной панели системного блока, что очень удобно для подключения соответствующих внешних устройств. Предустановленный экран для защиты секции портов ввода/вывода на всех материнских платах AORUS B550-серии обеспечивает точное позиционирование изделия внутри шасси при сборке системы.
Отличительные особенности системной платы GIGABYTE B550 AORUS MASTER:
- Совместимость с процессорами AMD Ryzen 3-поколения.
- 4 DIMM-разъема для DDR4-модулей ОЗУ ECC/ Non-ECC без буферизации (двухканальный режим работы).
- Цифровой 16-фазный VRM-модуль питания на базе силовых компонентов Power Stage (до 70 А нагрузки по току на каждую фазу).
- Фирменная система охлаждения в составе массива пластин Fins-Array, радиаторов Direct Touch с тепловыми трубками и защитной термопластины на тыльной стороне платы.
- Порт PCIe 4.0 x16 Ultra Durable.
- Три разъема M.2 для высокоскоростных NVMe PCIe 4.0/3.0 x4 SSD-накопителей, радиаторы Thermal Guard.
- Встроенный модуль Intel WiFi 6 802.11ax 2T2R и BT5 с фирменной антенной AORUS.
- Функция AMP-UP Audio, аудиокодек Realtek ALC1220-VB, аудиоконденсаторы WIMA, соотношение сигнал/шум 120 дБ (для разъемов на задней панели).
- Высокоскоростной порт интерфейса 2.5GbE LAN, утилита контроля и управления трафиком.
- Порт USB 3.2 Gen2 (исполнение Type-C, поддержка HDMI).
- Технология RGB FUSION 2.0, многозональная светодиодная подсветка (предустановленные профили и эффекты), предусмотрена возможность подключения адресных светодиодных RGB-линеек.
- Фирменная функция Smart Fan 5, массив термодатчиков, гибридные FAN-разъемы для вентиляторов с функцией FAN STOP (контроль уровня шума).
- Фирменная функция Q-Flash Plus для обновления микрокода BIOS без необходимости устанавливать ЦП, ОЗУ и графическую плату.
- Предустановленная планка защиты портов ввода/вывода, удобная и быстрая процедура инсталляции материнской платы.
Темнота беззвездной ночи — не помеха для сокола, выискивающего добычу. Даже в условиях минимальной видимости он точно определяет местоположение цели и терпеливо ожидает идеального момента для нападения. Острое зрение птицы доминирует над ночным покровом, точно также наша эксклюзивная подсветка способна преобразить всю экосистему ПК на базе компонентов AORUS.


GIGABYTE B550 AORUS MASTER

Характеристики системной платы GIGABYTE B550 AORUS MASTER:
Построена на чипсете: AMD B550 – это чипсет с поддержкой PCIe 4.0, сочетающий функции и возможности управления класса «для энтузиастов» с максимальной пропускной способностью для графики и хранилищ данных.
Сокет: AM4. Данная материнская плата совместима с процессорами AMD Ryzen 3-го и 2-го поколений.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 128Гбайт (32-Гбайт односторонние DIMM-модули), поддержка двухканальной DDR4 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 МГц.
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16. Поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации.
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile).
Процессоры AMD Ryzen нового поколения (Renoir) с интегрированным графическим ядром Radeon: совместимость с модулями ОЗУ DDR4 5400(O.C.) / 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 МГц.

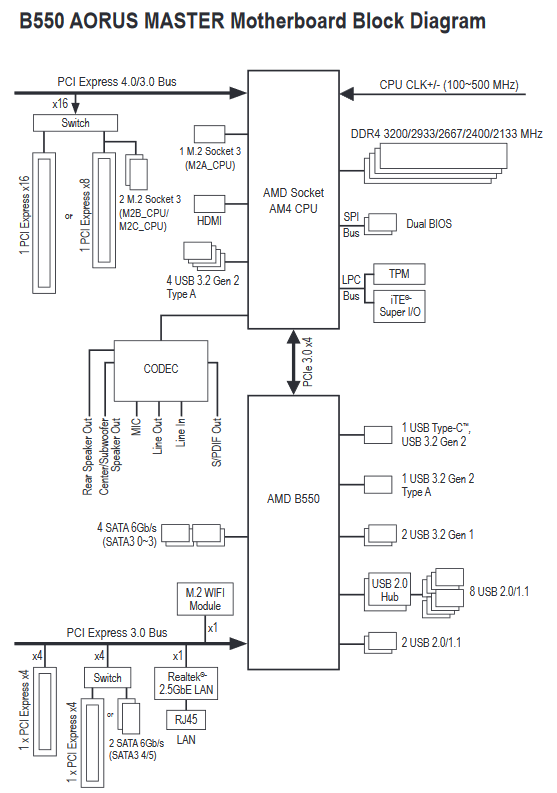

Слоты расширения: 3х PCIe 4.0/3.0 x16 (работающие в режимах: x16/х0/х4 или x8/x4/х4, нижний слот использует линии чипсета).
*Процессорами AMD Ryzen нового поколения (Renoir) с интегрированным графическим ядром Radeon Vega поддерживается режим PCIe 3.0 x16 для плат расширений.
*Разъем PCIEX16 разделяет ресурсы по полосе пропускания с разъемами M2B_CPU и M2C_CPU. Если разъем M2B_CPU или M2C_CPU задействован, устройство в разъеме PCIEX16 будет функционировать в режиме PCIe 4.0 x8.
2 разъема PCI Express x16 (PCIEX4_1 / PCIEX4_2), реализованы средствами PCIe-линий чипсета. Поддерживается режим PCIe 3.0 x4.
Разъем PCIEX4_2 разделяет ресурсы по полосе пропускания с разъемами SATA3 4, 5. Если разъем SATA3 4 или SATA3 5 задействован, устройство в разъеме PCIEX4_2 будет функционировать в режиме x2.


GIGABYTE B550 AORUS MASTER

Multi-GPU конфигурации: нет поддержки NVIDIA 2-Way SLI (две видеокарты nVidia, используют только линии процессора) и есть поддержка AMD 3-Way CrossFireX (три видеокарты AMD, могут использовать линии чипсета).
4х порта USB 3.2 Gen2 Type-A (разъемы красного цвета на задней панели) реализованы силами CPU. 2х порта USB 3.2 Gen2 (Type-A и Type-C) реализованы силами чипсета, 2х USB 3.2 Gen1 порта и 2х порта USB 2.0, 1x RJ-45, HDMI 2.1 выход.
Поддержка для HDMI версии 2.1, HDCP 2.3, и HDR. Максимальное экранное разрешение 4096x2160@60 Гц. Максимальный объем разделяемой памяти 16 Гбайт.
Дисковая подсистема: 3x M.2 слота с радиаторами охлаждения GIGABYTE M.2 Thermal Guard: 2242/2280/22110 (интерфейс PCIe 4.0 х4/х2), все слота используют линии процессора. M2A_CPU слот являются комбо, с поддержкой также и SATA накопителей.
6х SATA 6.0 Гб/с портов с поддержкой функций RAID уровней: RAID 0, RAID 1, RAID 10.
Сеть: LAN контроллер Realtek 2.5GbE LAN (2,5 Гбит/1 Гбит/100 Мбит) и модуль Intel Wi-Fi 6 AX200 + BLUETOOTH 5.
WIFI-модуль стандарта a/b/g/n/ac/ax с функцией wave 2, двухдиапазонный режим работы 2,4/5 ГГц.
Поддерживается стандарт беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с.
Разъем для TPM-модуля (Trusted Platform Module), 2x6 контактов только для модуля GC-TPM2.0_S.
Данная материнская плата обладает высококачественной аудиосистемой на базе встроенного 8-канального звукового кодека Realtek ALC1220-VB.
Разъем "линейный выход" (на фронтальной панели) с поддержкой сигнала в формате DSD.
Поддерживается формат пространственного воспроизвежения DTS:X Ultra.
Формат представления аудиосигнала: High Definition Audio.
Схема позиционирования аудиосигнала 2/4/5.1/7.1.
Поддержка S/PDIF Out.
Шесть 4-контактных разъемов для подключения системных вентиляторов и процессорного кулера, и 6х температурных датчика. Отлаженное взаимодействие датчиков и терморезисторов.
Две 256-Мбит микросхемы ПЗУ. Лицензионный AMI UEFI BIOS. Поддержка DualBIOS. Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.
14+2 фазная схема питания процессора. Печатная плата Ultra Durable. PWM контроллер Infineon XDPE132G5C + Infineon TDA21472 70А.
Разъемы питания: 1x 24-pin ATX, 8-pin + 4-pin ATX 12V.
Поддержка операционных систем: Microsoft Windows 10 64-разрядная.
Форм-фактор: ATX, 305х244мм. 9х стандартных отверстий для крепления платы в корпус.
Гарантия: 3 года.
Новость с сайта: www.gigabyte.com.
