Рабочая станция

То что долго выбиралось: это корпус и блок питания. Основное требование к корпусу, это тишина, в том числе это касается и вибрации от жестких дисков. При установке восьми жестких дисков в рабочую станцию построенную на корпусе Chieftec BA-02B-B-SL, сильно сказывалась вибрация и он начинал звенеть и дребезжать (приходилось дверцы прокладывать поролоном). Плюс корзины для дисков очень часто разбалтываются, что тоже не добавляет комфорта в работе. Не нужны были корпуса Full Tower и поддержка системных плат E-ATX (так как после каждого апгрейда, меняется и корпус). Так же как пришло время отказаться от монополии системных плат ASUS для моих рабочих станций, пришлось отказаться, то и выбор корпуса другого производителя также встал на повестке дня, сколько чифов прошло через мои руки и не сосчитать...
Единственный корпус не чиф, это Apple Mac Pro. Сначала было принято решение взять недорогой: Fractal Design Define R4 (в таком корпусе собрана рабочая станция Storm Graphica Pro), но он исчез из продажи (также стоит отметить, что данный корпус без моддинга не совместим с популярной системой охлаждения Corsair H110). Пришлось выбирать из: корпуса белого цвета Corsair Graphite Series 600TWM (если нужен такой же корпус но черного цвета, есть: Corsair Graphite Series CC600TM, он дешевле, но на боковой дверце, у него вместо окна, огромная решетка для вентиляции. Вариант с глухими стенками, редко встречается в рознице), Corsair Obsidian CC650DW-1, Corsair Obsidian Series 550D, Cooler Master Silencio 650 и Fractal Design Define R3. В итоге рабочая станция была собрана на шведском корпусе Define R3 (с подробными его характеристиками можно ознакомиться здесь). Сравнение габаритов: Apple Mac Pro, Chieftec BA-02B-B-SL и Fractal Design Define R3.


Fractal Design Define R3

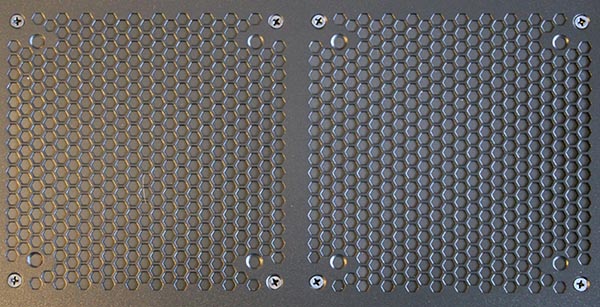

Наверху корпуса, есть два посадочных места, для установки 120/140мм вентиляторов охлаждения.

Fractal Design Define R3

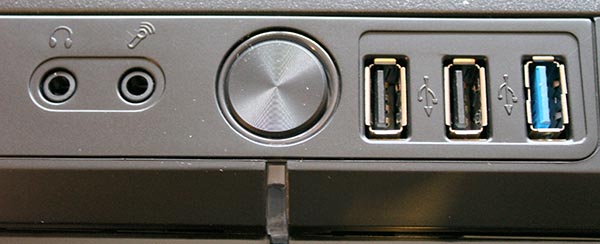

Порты на передней панели (вернее сверху корпуса): 2x USB 2.0, USB 3.0 и аудио (микрофон и наушники). Посередине находится кнопка включения системного блока.


Fractal Design Define R3

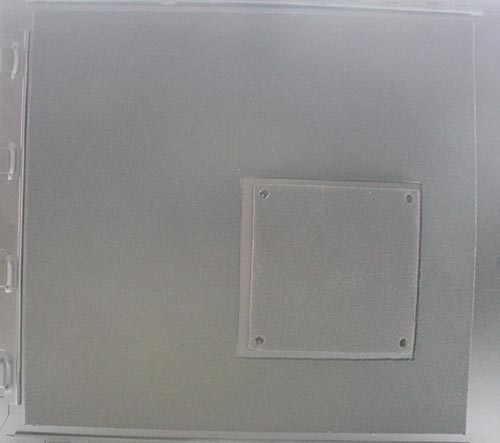

На стенки корпуса Fractal Design Define R3 наклеен звукопоглощающий материал типа поролона:


Fractal Design Define R3

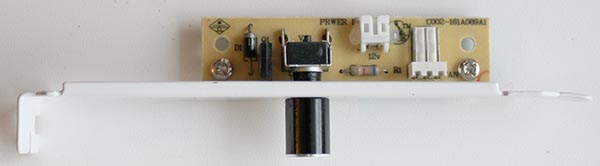

Регулятор скорости вращения для трех вентиляторов с 3х контактными разъемами. Крепится реобас в заглушку для слотов расширения, на задней панели.


Fractal Design Define R3

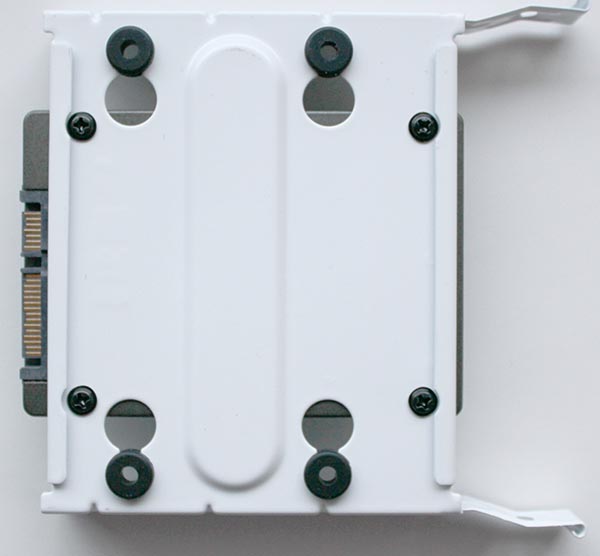

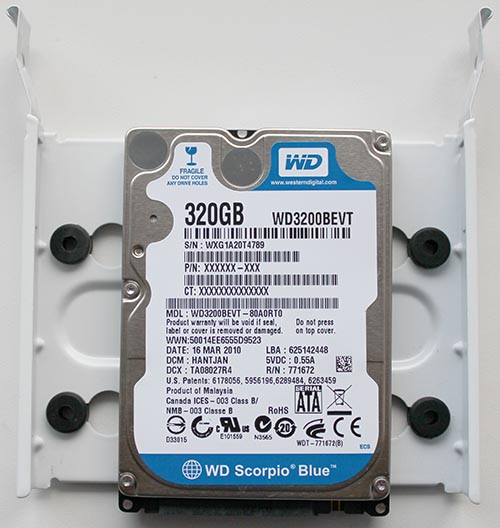

Если 3,5-дюймовые жесткие диски привинчиваются к съемной корзине через резиновые виброизолирующие силиокновые прокладки, то 2.5-дюймовые жесткие и твердотельные диски крепятся, 4х винтами напрямую к корзине, без прокладок. И в комплекте, только 4х винта для крепления таких дисков. Т.е. если устанавливаете несколько 2.5-дюймовых устройств, то надо иметь дополнительные винты крепления.


Fractal Design Define R3


Fractal Design Define R3

Ждать когда в российской рознице появится новый блок питания Corsair AX760i с платиновым сертификатом и цифровым управлением, не было времени, поэтому выбор пал на SeaSonic SS-760XP2 и старый проверенный блок питания Corsair CMPSU-750AXEU (OEM SeaSonic). Блоки мощностью 850Вт и выше не рассматривались, так как нет смысла для такой мощности, если не используется разгон и несколько мощных видеокарт. 750Вт блок питания брался на вырост, чтобы попробовать в связке протестировать несколько бюджетных видеокарт. Если подобной ерундой не заниматься, то можно остановиться и на качественном блоке питания мощностью 650Вт. В итоге пока выбирал блок питания, с полок все пропало, но перед самым Новым годом, удалось отхватить блок питания Seasonic Platinum-660 (SS-660XP2) из свежо завезенной партии. Интересно будет посмотреть потянет ли он три бюджетные видеокарты, по силовым кабелям с ним все в порядке, он имеет 4 x 8-pin PCI-e (6+2) разъема и выходной ток по 12В шине – 55А.
Компания Sea Sonic Electronics также заявила, что блок питания Seasonic Platinum-660 (SS-660XP2) поддерживает работу с процессорами Intel Haswell. Дело в том, что для новых процессоров Haswell компания Intel вводит два новых состояния простоя: C6 и C7, которые должны привести к росту энергоэффективности. Например, экран рабочей станции будет оставаться активным, даже в случае ухода процессора Haswell в состояние глубокого простоя. Поэтому компания Intel предъявляет к блокам питания для рабочих станций построенных на основе платформы Haswell следующие требования: минимальный ток по 12В шине питания процессоров должен быть на уровне 0,05А (для Ivy Bridge этот порог равен 0,5А). Также в процессорах Haswell регулятор напряжения перенесен на подложку процессора (Integrated Voltage Regulator), что дает возможность независимого питания вычислительных ядер, графических ядер, системной шины и PLL-цепей. Но интегрированный регулятор напряжения в корпус процессора привел к некоторому увеличению значения TDP у Intel Haswell.

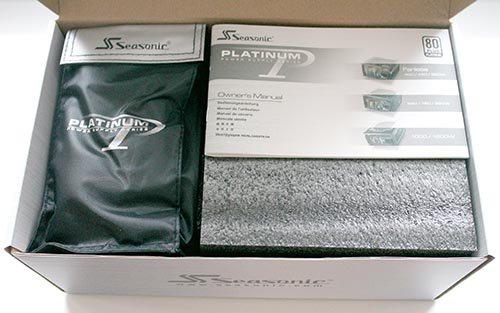

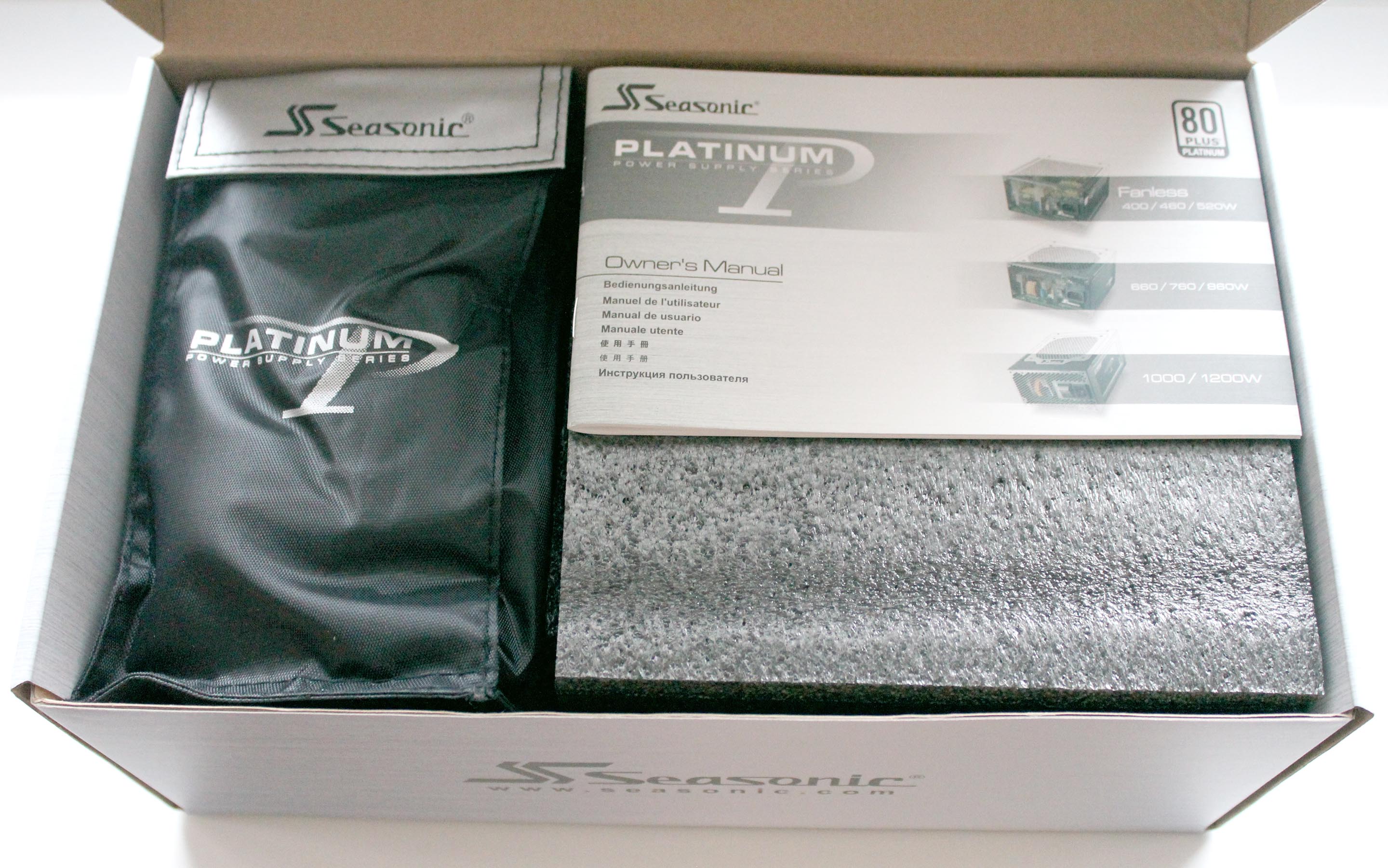

Retail упаковка блока питания Seasonic Platinum-660 (SS-660XP2):



Seasonic Platinum-660 (SS-660XP2)

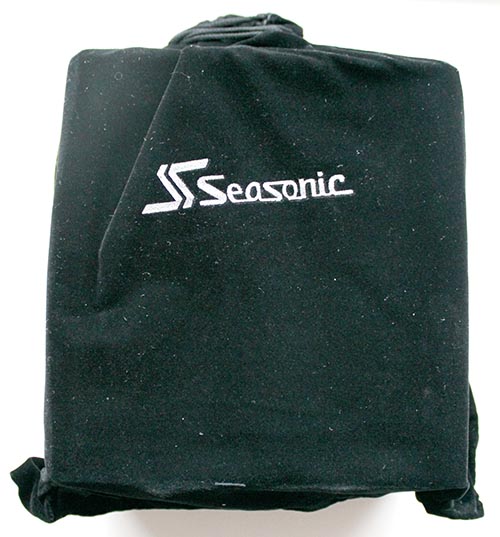

Сам блок питания компактного размера, но довольно тяжелый, находится в мешочке, который затягивается шнурком:


Seasonic Platinum-660 (SS-660XP2)

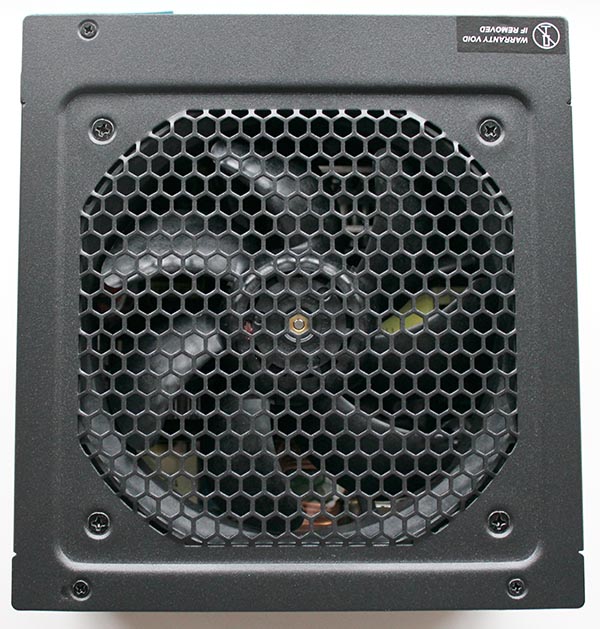

120мм вентилятор охлаждения на шарикоподшипниках SANYO DENKI San Ace 120 (9S1212F404). Тройная балансировка медной оси. Режим работы на пониженных оборотах: Seasonic Hybrid Silent Fan Control.


Seasonic Platinum-660 (SS-660XP2)

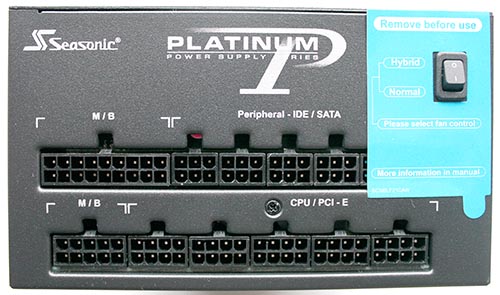

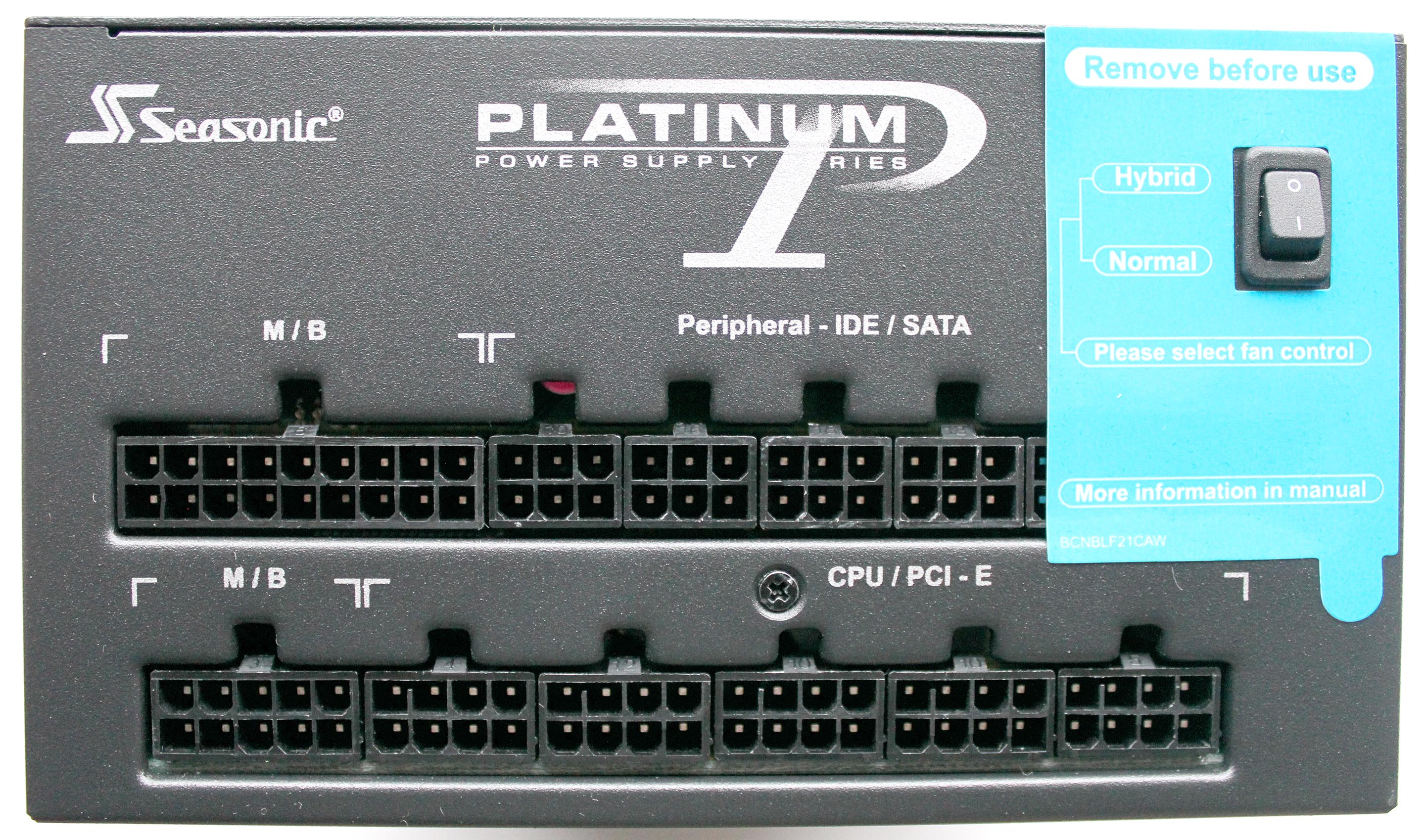

Полностью модульное подключение кабелей нагрузки, в том числе и для материнской платы. Фото кликабельно.



Seasonic Platinum-660 (SS-660XP2)

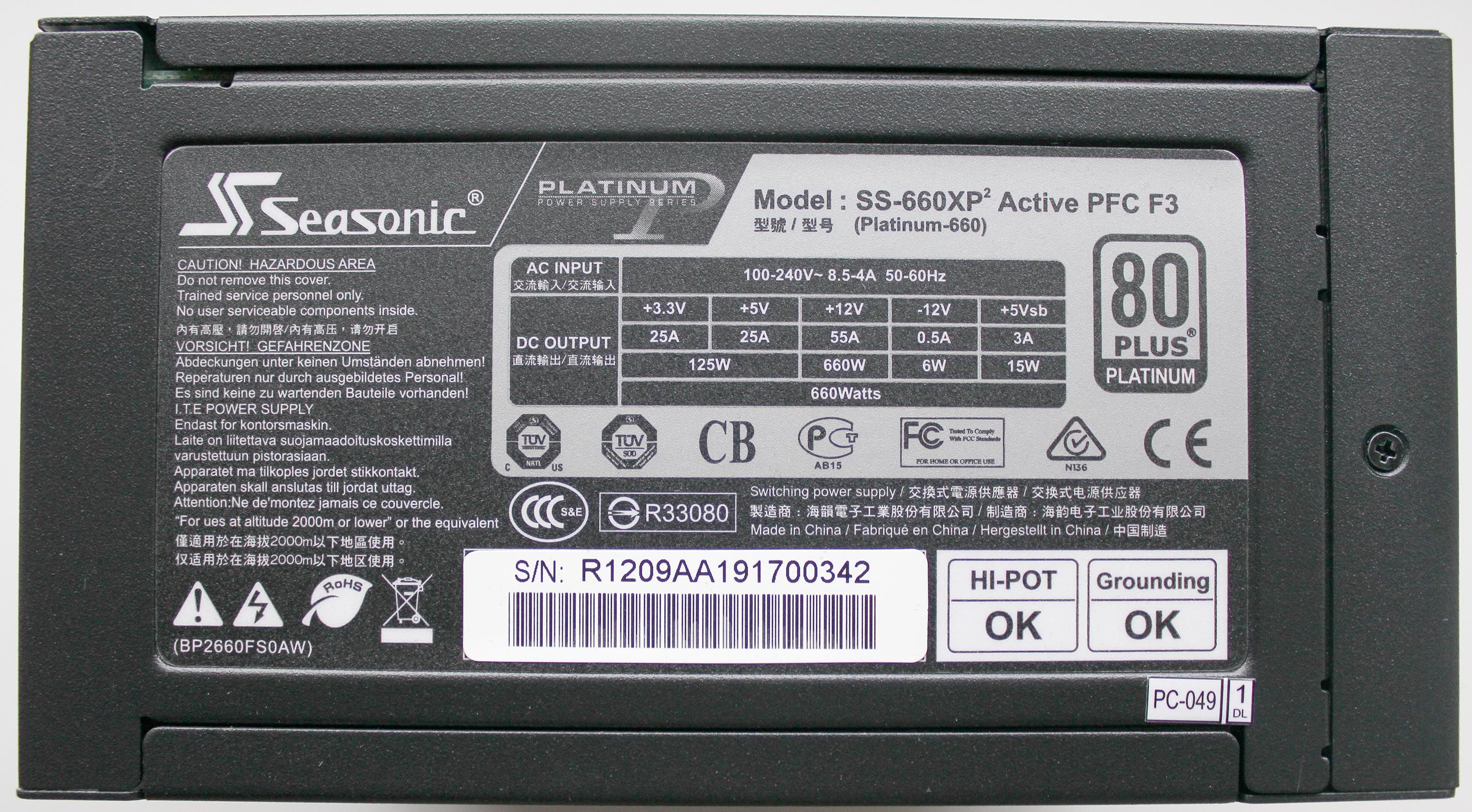

Шильдика с информацией о выдаваемых токах, блока питания Seasonic Platinum-660 (SS-660XP2). Фото кликабельно.



Seasonic Platinum-660 (SS-660XP2)


Основные жалобы на блоки питания Seasonic или конкретные экземпляры: писк, свист или гудение в выключенном состоянии (если физически не отключать розетки из сети или не выключать сетевой фильтр, что было бы не очень удобно, как например для телевизора). Читаем о подробных характеристиках блока питания: Seasonic Platinum-660 (SS-660XP2).

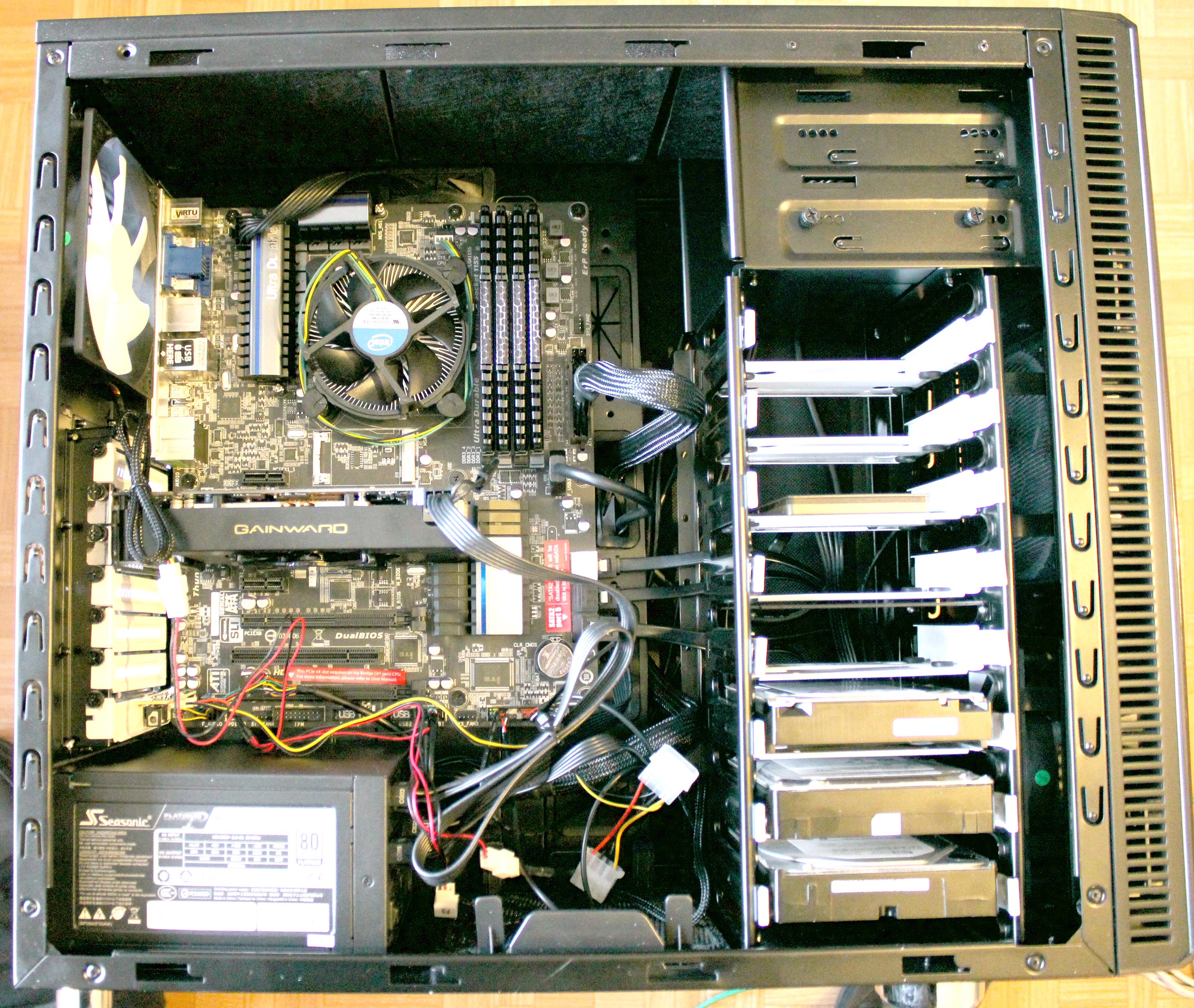

Фото внутренностей системного блока построенного в корпусе: Fractal Design Define R3. Фото кликабельно.



Fractal Design Define R3

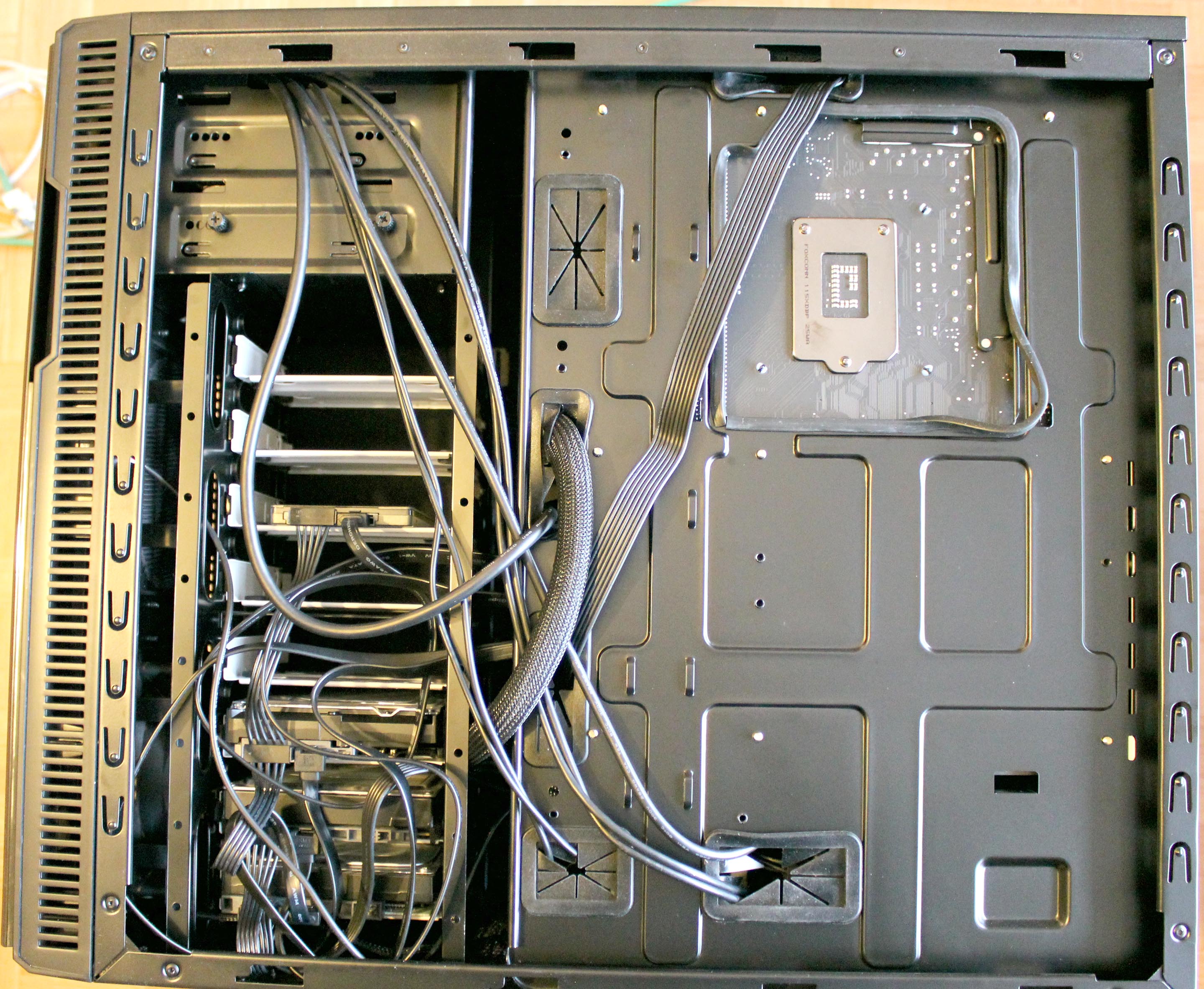

По рассеянности прикрутил системную плату винтами, для крепления жестких дисков (хотя на обоатной стороне коробки Fractal Design есть описание какие винты для чего предназначены). И один винт обратно не выкручивался, если бы не задняя съемная стенка, то пришлось бы попотеть. Фото кликабельно.



Fractal Design Define R3


Читаем далее.
