Рабочая станция (2022 год)


...........................

Перевод статьи о чипсетах от Puget Systems: Семейство процессоров Intel 12-го поколения первоначально было запущено с топовым чипсетом Z690, но за прошедшие с тех пор месяцы Intel добавила дополнительные опции чипсета с различными наборами функций. Теперь, когда некоторые из них были выпущены, мы рассмотрим четыре набора микросхем для настольных компьютеров: Intel Z690 Express, Intel H670 Express, Intel B660 Express и Intel H610 Express. За скобками остаётся корпоративный чипсет с поддержкой Intel vPro: Intel W680.
Но что такое чипсет, спросите вы? Для тех, кто не знаком с этим термином, он относится к оборудованию на материнской плате, которое облегчает связь между процессором (CPU), памятью (ОЗУ), видеокартой (GPU), картами расширения, хранилищем (SSD/HDD), другими встроенными контроллерами (аудио/сетевыми) и периферийными устройствами (например, USB и устройствами Thunderbolt). Различные чипсеты созданы для поддержки различных поколений процессоров и обеспечивают различное количество полос PCI-Express, портов SATA, портов USB и т.д.
Большинству пользователей не нужно будет беспокоиться о деталях того, что предлагают эти чипсеты, поскольку, в конечном счете, действительно важна функциональность, которую обеспечивает материнская плата в целом, но для тех, кому нравится копаться в деталях, мы собрали это сравнение.

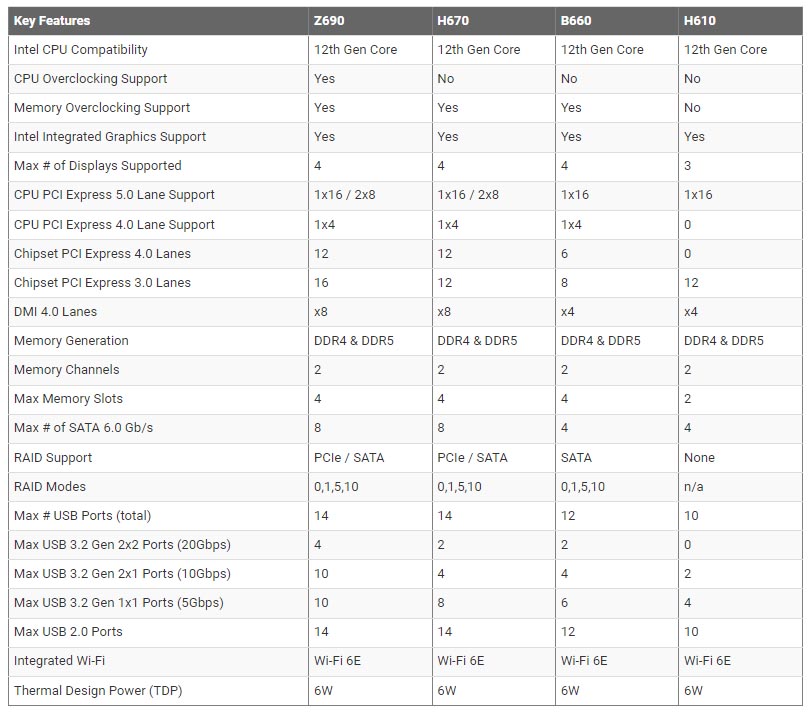

Вот диаграмма, показывающая основные характеристики этих четырех чипсетов:


Intel Alder Lake-S

Прежде чем перейти к тому, что отличает их друг от друга, давайте вкратце рассмотрим общие черты, которые они имеют. Все чипсеты Intel серии 600 созданы для процессоров семейства Core 12-го поколения. Таким образом, все они поддерживают DDR4 и DDR5 (какой тип используется, будет зависеть от материнской платы) и возможности вывода видео, связанные с графикой на основных процессорах Intel. Они также имеют встроенную функциональность Wi-Fi 6E и рассчитаны на тот же TDP 6 Вт.
В чем различия между чипсетами Intel Z690, H670, B660 и H610? Чипсет Intel Z690 является флагманом в этом семействе, поэтому, естественно, он поддерживает большинство полос PCI Express, USB-портов и других функций. Это также единственный чипсет серии 600, поддерживающий разгон процессора, хотя здесь, в Puget Systems, мы, как правило, рекомендуем не разгоняться. H670 не сильно отстает от своего более крупного собрата, всего на четыре полосы меньше PCIe 3.0 и уменьшено количество портов USB 3.2 каждого типа - но в целом их все равно столько же. Он также сохраняет поддержку разгона памяти.
С учетом большего сокращения B660 сокращает полосы PCIe 3.0 и 4.0, полосы DMI 4.0 и порты SATA до половины того, что поддерживает Z690. Он также удаляет 2 порта USB 3.2 по сравнению с H670 и теряет поддержку RAID на дисках PCIe. Однако RAID на дисках SATA по-прежнему является опцией, так же как и разгон памяти. Название этого чипсета также, по-видимому, указывает на то, что бизнес-пользователи являются целевым рынком, но, если я что-то не упустил при просмотре спецификаций, здесь нет дополнительных функций корпоративного класса, которые могли бы сделать его привлекательным для этого сегмента (например, vPro).
* Серия Bxxx никогда не была корпоративной, это игровая серия среднего функционала (и как правило самая популярная), корпоративная серия это чипсеты Qxxx серии.
Чипсет H610 на сегодняшний день является самым ограниченным в группе, полностью теряя поддержку PCIe 4.0 и позволяя использовать только два слота для модулей памяти вместо четырех. Порты USB также сокращены, при этом ни один из высокоскоростных портов USB 3.2 Gen 2x2 вообще не используется, а поддержка RAID также отсутствует. H610 также поддерживает на один дисплей меньше, чем три других: 3 вместо 4. Однако я не могу припомнить, чтобы когда - либо видел материнскую плату с более чем 3 встроенными видеовыходами, и, по моему опыту, два или даже с одним - более распространенное число.
Вывод: для рабочих станций с самым широким спектром функций и возможностей подключения Intel Z690, безусловно, является лучшим вариантом чипсета для процессоров 12-го поколения. Неудивительно, что именно чипсет был запущен вместе с этим поколением процессоров! Тем не менее, H670 не сильно проигрывает - поэтому для немного более экономных потребителей, и особенно для тех, кто ищет материнскую плату меньшего форм-фактора (где не было бы места для стольких наворотов), это также отличный выбор.
Технические характеристики B660 еще более урезаны, но не слишком - и для людей, которые не планируют добавлять много карт расширения или слишком много внешних устройств, это, скорее всего, будет просто замечательно. H610, вероятно, слишком урезан для большинства пользователей, но это может иметь смысл для особенно небольших плат с форм-фактором ITX, где уменьшение количества слотов памяти обусловлено размером платы, а также ограничениями набора микросхем.
Интегрированная графика Gen12.2 - Xe-LP, содержит 32 исполнительных блока (EU).
Пожалуйста, также имейте в виду, что это возможности каждого чипсета, но точные функции, которые реализованы на любой данной материнской плате, зависят и от других факторов. Производители плат могут добавить функциональность, включив микросхемы контроллера, и могут выбрать различные комбинации разъемов (как внутри, так и на задней панели) в зависимости от того, что, по их мнению, хотят и в чём нуждаются их клиенты.

Платы на чипсете Intel B660 Express начального уровня.
Платы на чипсете Intel B660 Express среднего уровня.
Платы на чипсете Intel Z690 Express начального уровня.

...........................

База данных по VRM материнских плат для сокета LGA1700 построенных на чипсете Intel Z690 Express:
https://docs.google.com/spreadsheets/d/1gQI4K-Wn7orr6m7tqCdy02Tbdpd4neXXRh_jXnMf2jY/edit#gid=0
База данных по VRM материнских плат для сокета LGA1700 построенных на чипсетах Intel H610 Express - Z690 Express:
https://docs.google.com/spreadsheets/d/1QCI_q6rdyD_8ZB1isCHt7J1t4n9qsiIj6k1kNPaabu0/edit#gid=0

...........................
