Рабочая станция

...........................
Конфигурации рабочих станций без дискретных видеокарт!
..............................

Конфигурация рабочей станции до 150000 рублей: за основу для Adobe Premiere Pro 2022 и Adobe After Effects 2022 был взят конфиг от Puget Systems, а именно: Intel Core i5-12700K, Noctua NH-U12A, Asus ROG STRIX Z690-A WiFi D4, 2х 32ГБ DDR4-3200, 500ГБ Samsung 980 Pro, GeForce RTX 3070 Ti, Super Flower Leadex Platinum 850W (80 PLUS Platinum), Fractal Design Define 7.

..............................

Платформа Intel.
- Центральный процессор: 12-ядерный (8+4) Intel Core i7-12700K (CM8071504553828) - 37990 рублей.
*Без штатного кулера, OEM - 1 год гарантии.

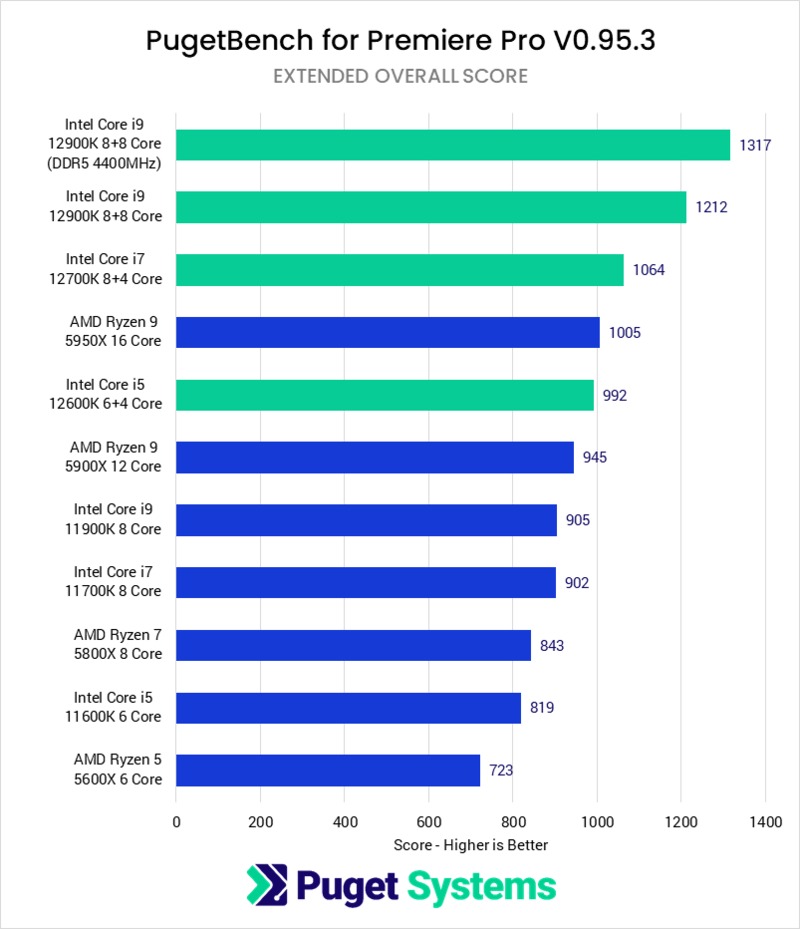

*Разница в производительности согласно тестированию того же Puget Systems (учитывая ограничения процессорного кулера Noctua NH-U12S) относительно почти в 1.5 раз более дорогого i9-12900K в программе видеомонтажа Adobe Premiere Pro 2022 (подробнее читаем здесь):


Intel Core i7-12700K

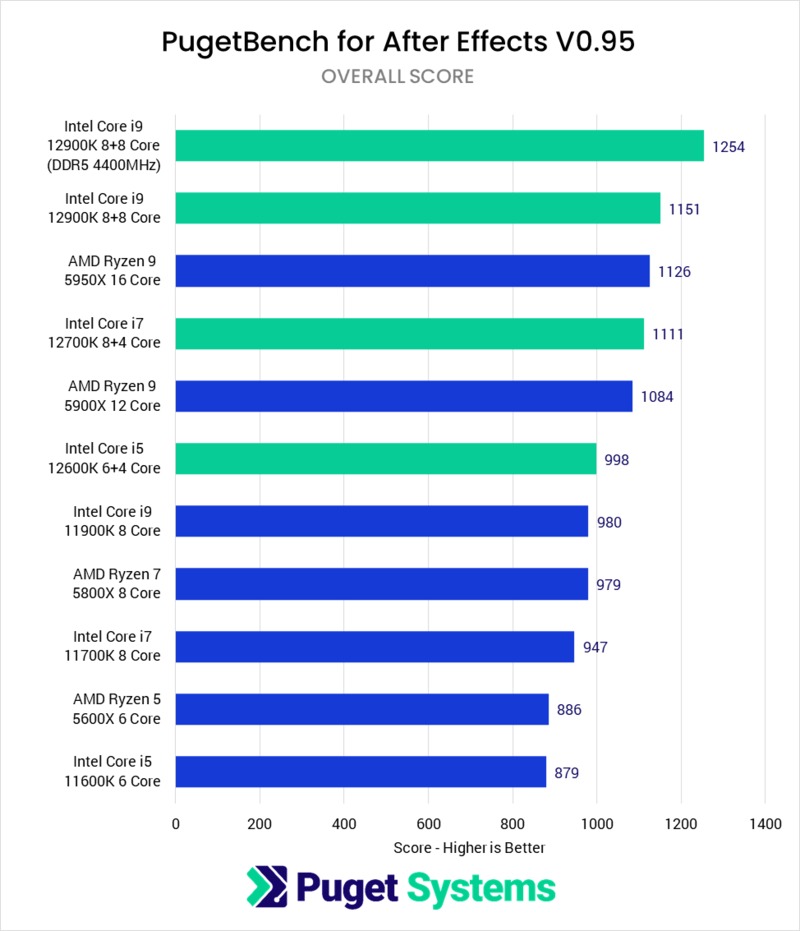

В программе композитинга Adobe After Effects 2022 (с новым движком, подробнее читаем здесь):

Intel Core i7-12700K

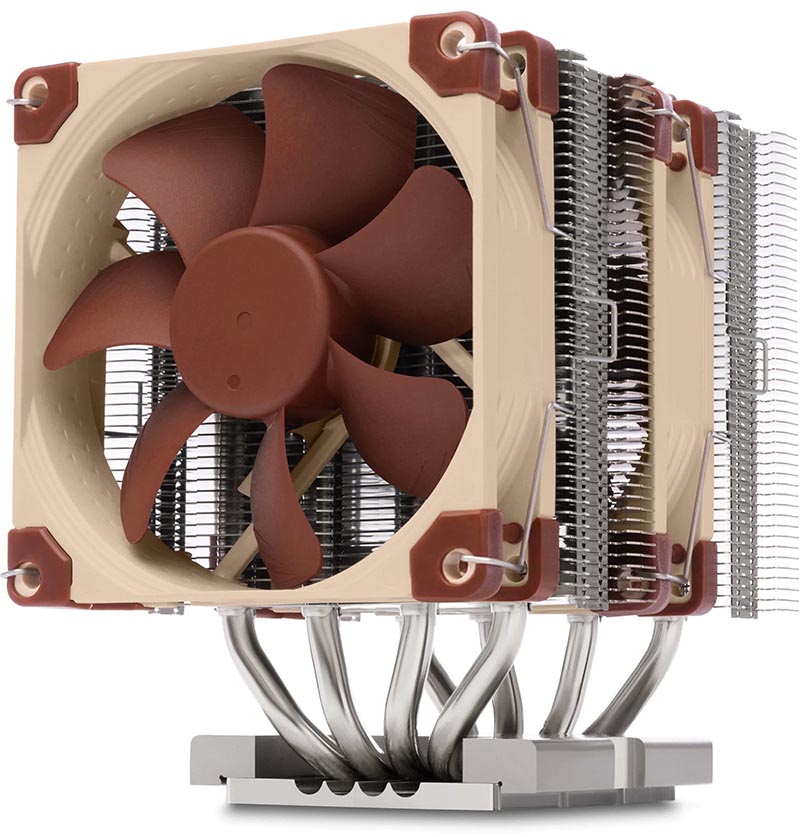

- Кулер для процессора: Noctua NH-U12A - 9590 рублей.
*Высота кулера 158мм. Два 120мм вентилятора охлаждения NF-A12x25 + два Low-Noise Adaptor (L.N.A). Штатная термопаста Noctua NT-H1. Максимальный уровень TDP процессора: 200Вт (PL2/MTP=190Вт у i7-12700K). Вес: 1220 грамм (без вентиляторов 760 грамм). 6 лет гарантии.
*На момент написания статьи, единственный мощный кулер в российкой рознице, для этого камня, был DeepCool AK620 (R-AK620-BKNNMT-G) + комплект крепления кулера DEEPCOOL EM002-MKNNIN-G-1. При цене 4999 рублей, он имеет заявленное TDP - 260Вт.
С выбранной материнской платой (читаем ниже), нельзя судя по отзывам использовать кулеры: DARK ROCK PRO 4, Noctua NH-D15, но DeepCool AK620 можно установить, но придётся с VRM блока снять декоративный пластик.
- Материнская плата: Asus ROG STRIX Z690-A Gaming WiFi D4 - 37050 рублей.
*6-слойный текстолит, подсистема питания: 16+1. Каждый канал фазы имеет суперферритовый дроссель и SiC659 MOSFET от Vishay на 80А.
*4x DDR4, до 5333 МГц (XMP), до 128 ГБ, два канала.
*DMI 4.0 x8. Три слота расширения: один PCIe 5.0 x16 слот (линии процессора), один PCIe 3.0 x16 слот (линии чипсета, максимальный режим работы х4) и один PCIe 3.0 х1 слот (линии чипсета). *4 разъёма M.2: 1x M.2 2242-22110 (PCIe 4.0 x4, на базе процессора), 1x M.2 2242-2280 (PCIe 4.0 x4, на базе чипсета), 1x M.2 2242-22110 (PCIe 4.0 x4, на базе чипсета), 1x M.2 2242-2280 (PCIe 4.0 x4 и SATA, на базе чипсета).
Дисковая подсистема: 1х NVMe PCIe 4.0 х4 использует линии процессора (он идёт под систему), 3х NVMe PCIe 4.0 х4 используют все 12 линий PCIe 4.0 чипсета и подерживают создание RAID 0.
4х порта SATA также используют линии чипсета и поддерживают создание RAID массива, два оставшихся порта не поддерживают RAID и построены на чипсете ASMedia ASM1061.
*В наличии USB 3.2 Gen2x2 (USB Type-C порты на задней и передних панелях) порты с пропускной способностью до 20 Гбит/с, для подключения скоростных внешних накопителей. Первый реализован с помощью двух хабов ITE IT8853 и Realtek RTS5463, второй силами чипсета (внутренний и на передней панели).
Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
*7.1 звуковой кодек Realtek ALC4080, в звуковом тракте используется операционный усилитель Savitech SV3H712 и «аудиофильские» конденсаторы Nichicon Fine Gold.
*Нет оптического выхода для подключения звуковых колонок.
*Сетевые возможности: 2,5-гигабитный сетевой контроллер Intel I225-V и беспроводной модуль Intel Dual Band Wireless AX201NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.1).
*В наличии коннектор модуля TPM (Trusted Platform Module) для Microsoft Windows 11.
*1х разъём TB_HEADER для подключения контроллера Thunderbolt 4.
*Разъёмы питания: 1x 24-pin ATX + 2x 8-pin EPS12V (это стоит учитывать при выборе блока питания).
*Бесплатная месячная подписка на Adobe Creative Cloud.

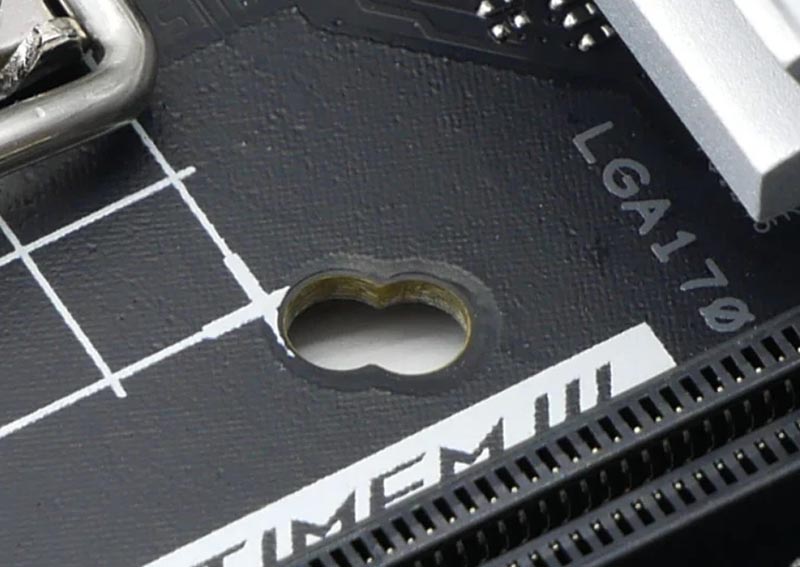

*Asus ROG STRIX Z690-A Gaming WiFi D4 использует двойное монтажное отверстие, что делает её совместимым со старыми кулерами и СЖО. Но, стоит учитывать разную высоту сокета с процессором, у LGA1700 она почти на 0.8 мм меньше, чем у LGA1200/LGA115x.


Asus ROG STRIX Z690-A Gaming WiFi D4

- Оперативная память, валидированные 32ГБ модули памяти (SPD DDR4-3200) работающие во всех четырёх слотах, ~ 9890 рублей (цена за 1 штуку):
Двухранговые, CL22, без радиаторов охлаждения (31.25мм): Kingston ValueRAM KVR32N22D8/32 (Micron), Crucial CT32G4DFD832A.C16FE (Micron), Team TED432G3200C2201 (SpecTek).
*Все модули протестированы в 4 слотах платы Asus ROG STRIX Z690-A Gaming WiFi D4, т.е. максимальный объём устанавливаемой оперативки - 64ГБ (4х 16ГБ).

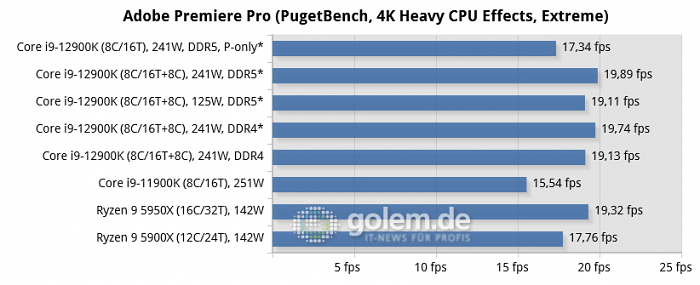

Бенч Puget Systems - разница между DDR4 и DDR5, * это Windows 11 v21H2, без * это система Windows 10 v21H2.


Asus ROG STRIX Z690-A Gaming WiFi D4

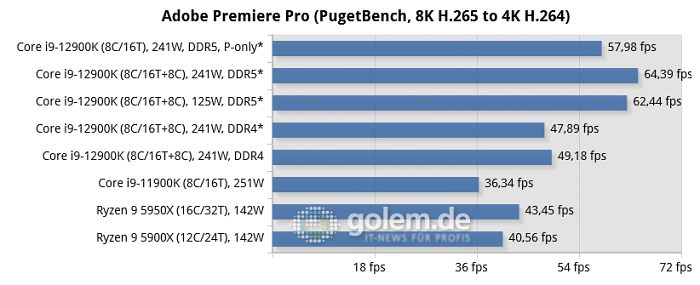

Тест, где выстрелила DDR5 память:

Asus ROG STRIX Z690-A Gaming WiFi D4

- Системный диск: Plextor PX-1TM10PGN - 14490 рублей.
*1ТБ, PCIe 4.0, контроллер InnoGrit IG5236 "Rainier", ресурс 640TBW, 5 лет гарантии, максимальная последовательная скорость чтения - 7.0ГБ/с, записи - 5ГБ/с. Без радиатора.
*Подробнее о выборе накопителей M.2 PCIe NVMe читаем здесь.
- Блок питания: Corsair RM650x (CP-9020198-EU) - 9899 рублей.
*Полностью модульная система подключения кабелей нагрузки.
*Одна 12В линия выдаёт ток: 45.8A (648 Вт).
*135мм вентилятор охлаждения Corsair NR140ML. Мощное охлаждение посредством вентиляторов с технологией магнитной левитации. Уровень шума: 9-20 дБА. Zero RPM - при низких и средних нагрузках вентилятор охлаждения полностью отключается, обеспечивая практически бесшумную работу системы, но как только нагрузка увеличивается, вентилятор включается и поддерживает необходимый уровень температуры для критически важных компонентов.
Магнитные подшипники служат для увеличения срока службы при высоких рабочих температурах, что безусловно, является лучшим выбором по сравнению с вентиляторами с традиционными подшипниками.
Этот подшипник имеет, с одной стороны, высокий срок службы двойных шарикоподшипников при высоких рабочих температурах, а с другой - низкий уровень шума подшипника с динамической жидкостью.
*Сертификат 80 PLUS Gold (до 92%).
*Разъём питания: 24 контактный (20+4) + 2х 8 контактных (4+4) EPS12V v2.92.
*Количество разъемов 15-pin SATA: 7 штук.
*Разъёмы для питания видеокарты (PCIe): 4x 6+2 pin.
*Японские конденсаторы (от Nippon Chemi-Con и Rubycon).
*Полный набор систем защиты: OVP (Over Voltage), UVP (Under Voltage), SCP (Short Circuit), OTP (Over Temp), OPP (Over Power).
*OEM производитель Channel Well Technology.
*10 лет гарантии.
*Подробнее о причинах выбора данной мощности блока питания, читаем здесь.

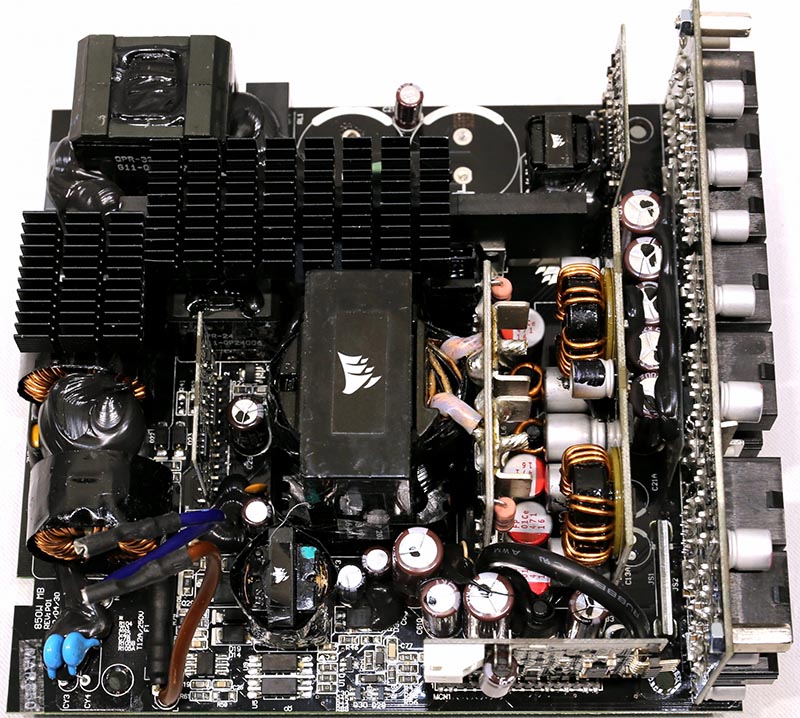

Или для мощной видеокарты: Corsair RM750x (CP-9020199-EU) - 12800 рублей или Corsair RM850x (CP-9020200-EU - 13590 рублей.
*Линия 12В выдаёт ток: 70.8А (849.6Вт).
*Три 4+4 pin EPS12V (650 мм) кабеля и разъёма.
*4х 6+2 pin PCIe и 14х SATA.
- Корпус: Fractal Design DEFINE R6 Black (FD-CA-DEF-R6-BK) - 15340 рублей.
*Отсеки расширения: 1х 5.25" (съемный отсек), 6х 3.5"/2.5" (универсальные скобы крепления), 2х отсека под 2.5" SSD диски.
*Поддержка установки кулера высотой 185мм.
Или корпус: Fractal Design DEFINE R5 Black ATX (FD-CA-DEF-R5-BK) - 12010 рублей.
*Отсеки расширения: 2х 5.25" (съемные отсеки), 3.5"(две корзины для жестких дисков с силиконовыми прокладками), 2х отсека под 2.5" SSD диски.
*Поддержка установки кулера высотой 180мм.

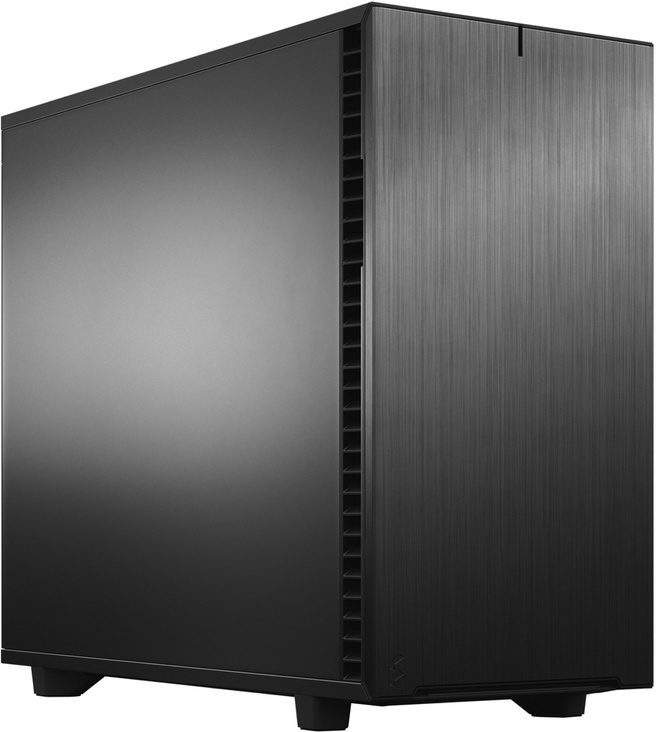

Или если нужен порт USB 3.2 Gen2 Type-C на передней панели (у платы Asus ROG STRIX Z690-A Gaming WiFi D4 только поддержка USB 3.2 Gen2x2 и USB 3.2 Gen1), а также высота кулера до 190мм, и хватит 6х 3.5-дюймовых отсеков, то доплачиваем до суммы: 17790 рублей и забираем корпус Fractal Design DEFINE 7 (FD-C-DEF7A-01).
*Возможность преобразования в компоновку Storage, вмещающую до 14 жестких дисков, до 4 выделенных лотков для SSD-дисков и 1 отсек для оптического диска (в комплекте 6 кронштейнов HDD/SSD + 2 кронштейна SSD + 1 мультикронштейн).
Цена: 140809 рублей (Intel Core i7-12700K OEM, Noctua NH-U12A, 64ГБ (2х 32ГБ) DDR4-3200, Asus ROG STRIX Z690-A Gaming WiFi D4, Plextor PX-1TM10PGN, без дискретной видеокарты, Corsair RM650x (CP-9020198-EU), Fractal Design DEFINE R5 Black ATX.
*Плюс рекомендуемая дискретная видеокарта, построенная на чипсете Nvidia GeForce RTX 3060 LHR (360ГБ/с). Но, только из-за объёма бортовой видеопамяти - 12ГБ.

...........................

В тестах Puget Systems использовала материнскую плату Gigabyte Z690 UD AX DDR4, но для своих рабочих станций выбрала Asus ROG STRIX Z690-A Gaming WiFi D4. Видимо была проделана большая работа, и данная плата оказалась лучшим вариантом, для программ Adobe по работе с видео.
Конечно, по желанию можно заменить её на другую модель от другого производителя, например чтобы уменьшить бюджет, или чтобы поставить определённый кулер, который не подошёл по габаритам для ROG STRIX Z690-A Gaming WiFi D4.
Такого количества проблем у всех производителей с материнскими платами трудно припомнить. У того же ASUS в 1.5 раза более дорогая плата попала в аппаратный скандал (чаще в этом сезоне, это кривой BIOS и плохая работа с памятью, например проблемы при активизация XMP профиля и т.д.): "ASUS отзывает партию материнских плат ROG MAXIMUS Z690 Hero, из-за неправильно припаянного конденсатора на PCB, в следствии чего выгорали два MOSFET (что может привести к риску пожара), отвечающие за питание 5В некоторых компонентов, в том числе оперативной памяти, отсюда и выдаваемая ошибка: POST-код 53".
По итогу, покупка более дорогой платы не гарантирует более стабильной работы, и у каждого производителя есть удачные и неудачные модели в линейке. Почему Puget Systems выбрала для своих рабочих станций плату Asus ROG STRIX Z690-A WiFi D4 (они опускают слово Gaming), не известно. Если почитать отзывы и рейтинги, плата имеет хорошие оценки, но не лучшие. Но, сборщик Puget Systems всегда использует компактные кулеры типа Noctua NH-U12A, плюс не использует разогнаную память и соответственно не гонит процессоры. Также неизвестно, оставляют ли они активированную по-умолчанию в платах ASUS функцию MCE (Multicore Enhancement). Т.е. оптимальная плата для массовой сборки без разгона, где главное качество и стабильность, может быть не актуальным выбором для энтузиастов. Стоит учитывать этот момент, при выборе материнской платы для рабочей станции под ваши задачи.
Также для этого конфига можно выбрать флагманскую модель процессора Intel Core i9-12900K, но тогда стоит более отвественно отнестись к подбору системы охлаждения, так как у неё PL2/MTP(Maximum Turbo Power) уже составляет 241Вт (и 202Вт для Intel Core i9-12900).

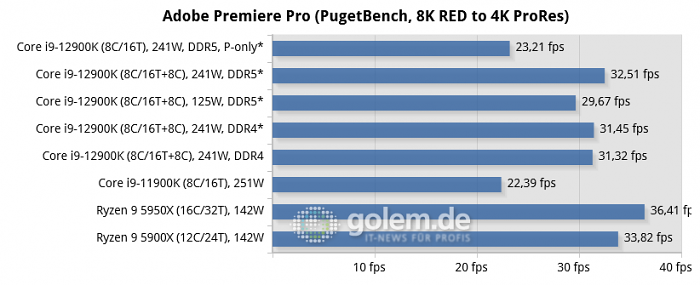

E (эффективные) ядра, в ряде задач неплохо масштабируются, например: декомпрессия .R3D видео (дебайеринг выполняется на GPU) и вывод в монтажный кодек (ProRes):


Asus ROG STRIX Z690-A Gaming WiFi D4

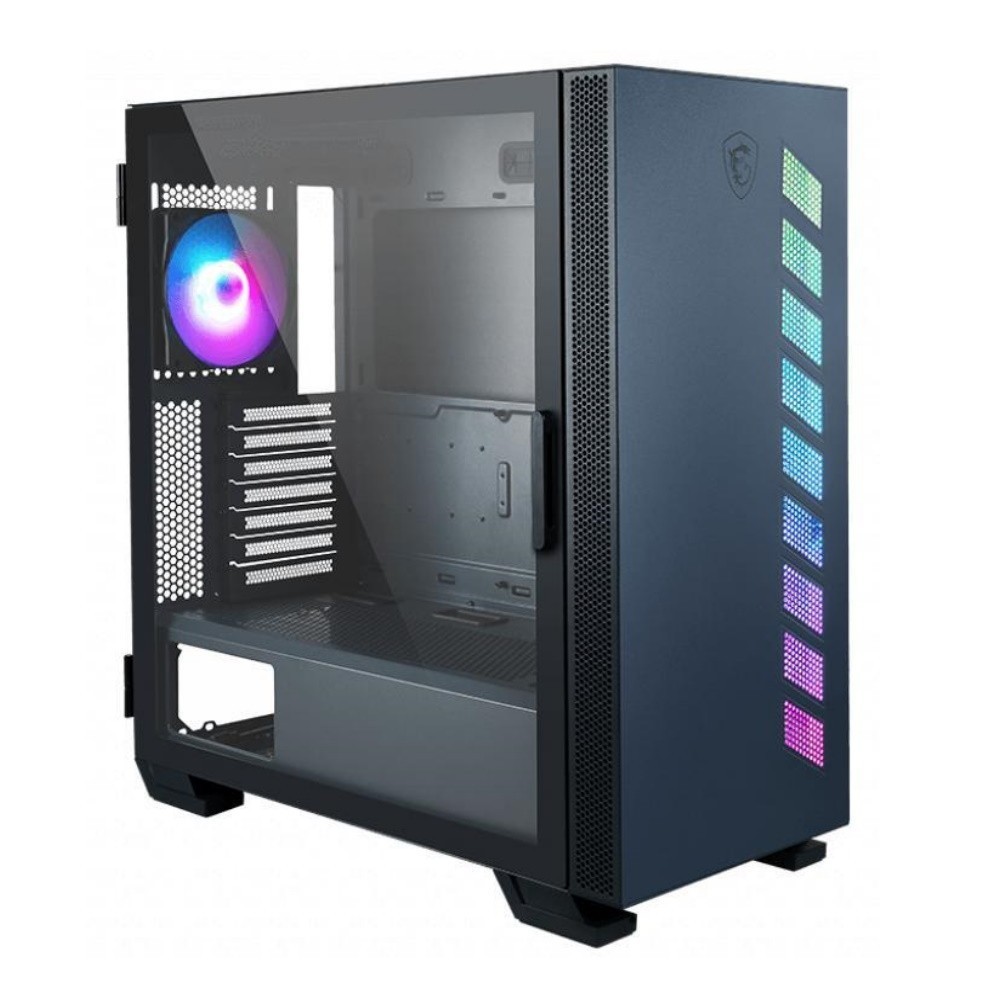

Если выбирать вышеперечисленные кулеры с высотой до 160мм, и если нет необходимости использовать шесть/восемь 3.5-дюймовых жестких дисков (HDD), то можно присмотреть корпус и покомпактнее. Или корпуса с какими-то нюансами, например корпус MSI MAG VAMPIRIC 300R PACIFIC BLUE (306-7G19B21-809) с ключевой особенностью: USB 3.2 Gen2x2 Type-C портом на передней панели. Корпуса от MSI с 20 Гбитным портом обеспечивают следующие скорости.

Читаем далее, про вариант конфигурации с DDR5 памятью.
