Рассмотрим тепловую производительность VRM материнских плат Intel B660 начального уровня, от следующих известных брендов: Asus, Gigabyte, MSI и ASRock, а также от китайских локальных брендов - это платы от Soyo и Maxsun.
Тестирование VRM блоков бюджетных материнских плат, построенных на чипсете Intel B660 Express. Участники тестирования:

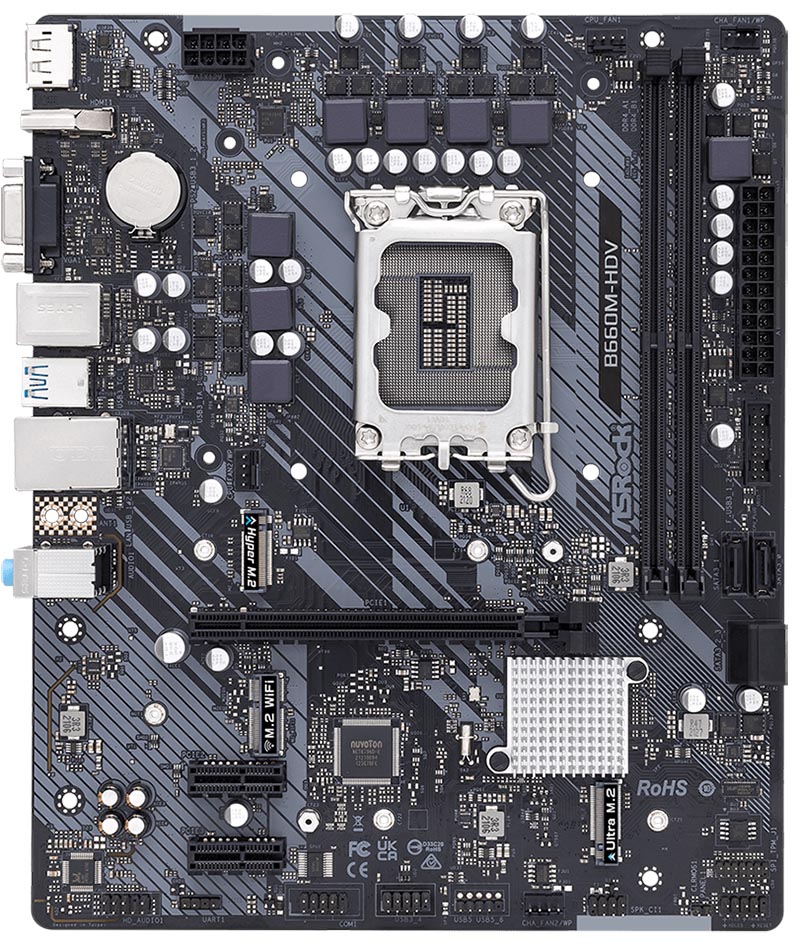

ASRock B660M-HDV: 5+1 фаз, китайские силовые МОП транзисторы SinoPower SM4373 и SM4508, слабый VRM без радиаторов охлаждения, 70~80 Вт потом дросселирование. Звуковой кодек Realtek ALC887/897. 1х Hyper M.2 (PCIe Gen4 x4), 4x SATA3 6.0 Гб/с и нет 10Гбитных USB портов.

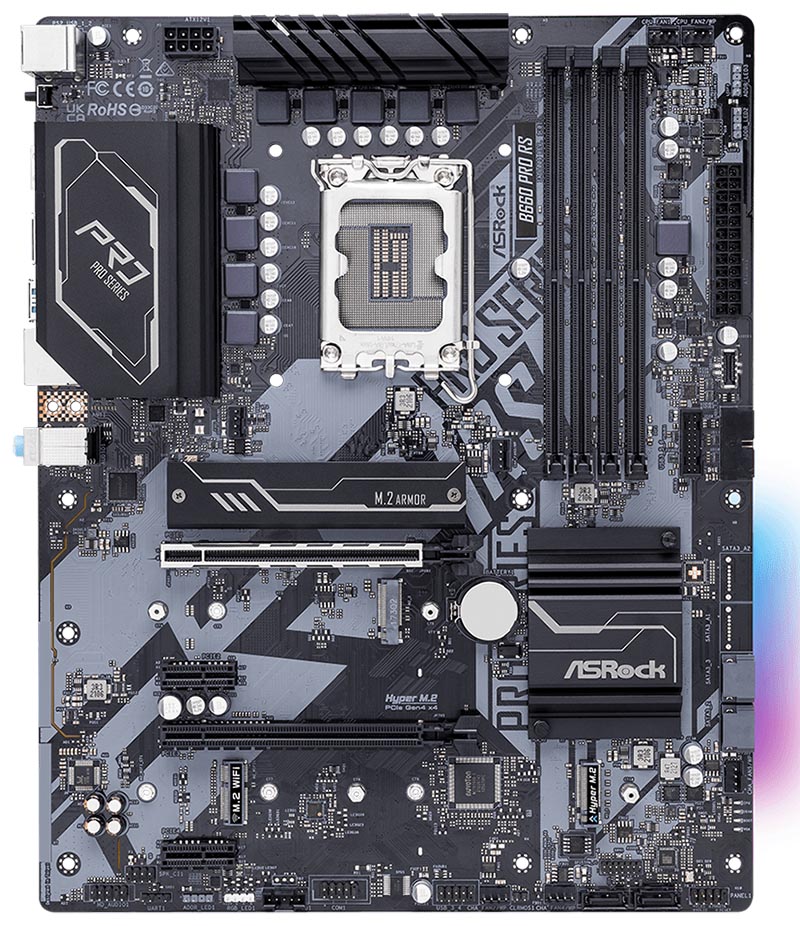

ASRock B660 Pro RS: нет USB 3.2 Gen2 портов, 8 фаз, полевые транзисторы SinoPower, два полевых модуля SM4508, два полевых модуля SM4373, VRM очень низкого качества, но есть радиаторы на VRM. Звуковой HD кодек Realtek ALC897. 2х Hyper M.2 (PCIe Gen4 x4), один из них со штатным радиатором и 4x SATA3 6.0 Гб/с.

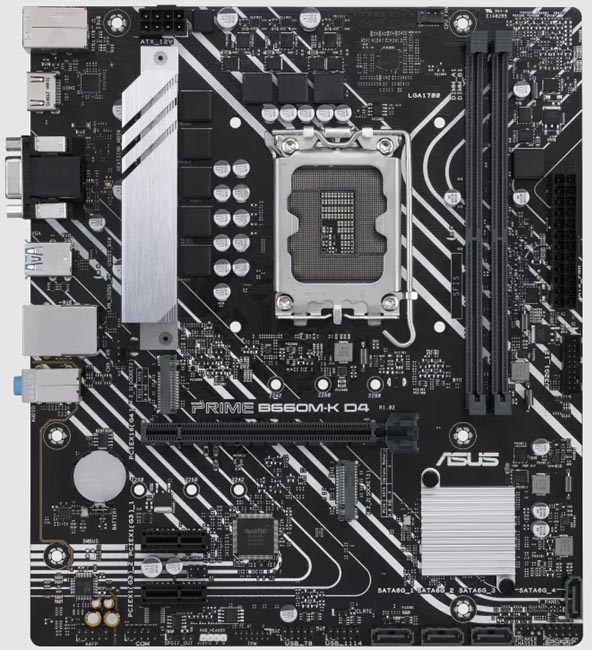

ASUS Prime B660M-K D4: нет USB 3.2 Gen2 портов, VRM с 6+1+1 каскадами питания. На каждую из 6 фаз приходится по одной ферритовой катушке индуктивности и по два транзистора ON Semiconductor 4C06B и 4C10B. Они могут обеспечивать нагрузку до 30 А. В качестве основного ШИМ-контроллера используется микросхема Richtek RT3628AE.
2x DIMM с максимальным объёмом 64ГБ DDR4 памяти. 2x M.2 NVMe PCIe 4.0 (без радиаторов охлаждения) и 4x SATA 6Gb/s. Звуковой кодек Realtek ALC887/897. В наличии старые порты: PS/2 для клавиатуры/мыши и VGA (D-Sub) видеовыход.

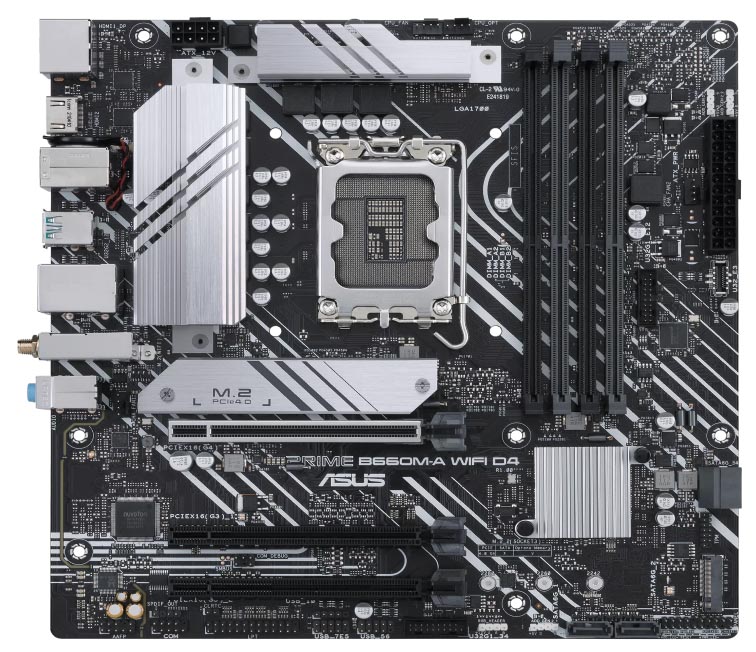

ASUS Prime B660M-A Wi-Fi D4: USB 3.2 Gen2 порты (два Type A), 6+1+1 фаз с пассивным охлаждением, MOSFET-ы от Vishay SiRA14DP и SiRA12DP, радиатор на M.2 слоте (два M.2 NVMe PCIe 4.0 слота). 4x DIMM с поддержкой 128ГБ DDR4-5333 памяти. Звуковой HD кодек: Realtek ALC897. Есть PS/2 порт. Беспроводная сеть Intel Wi-Fi 6. PCIe 4.0 x16 SafeSlot слот для подключения видеокарты.

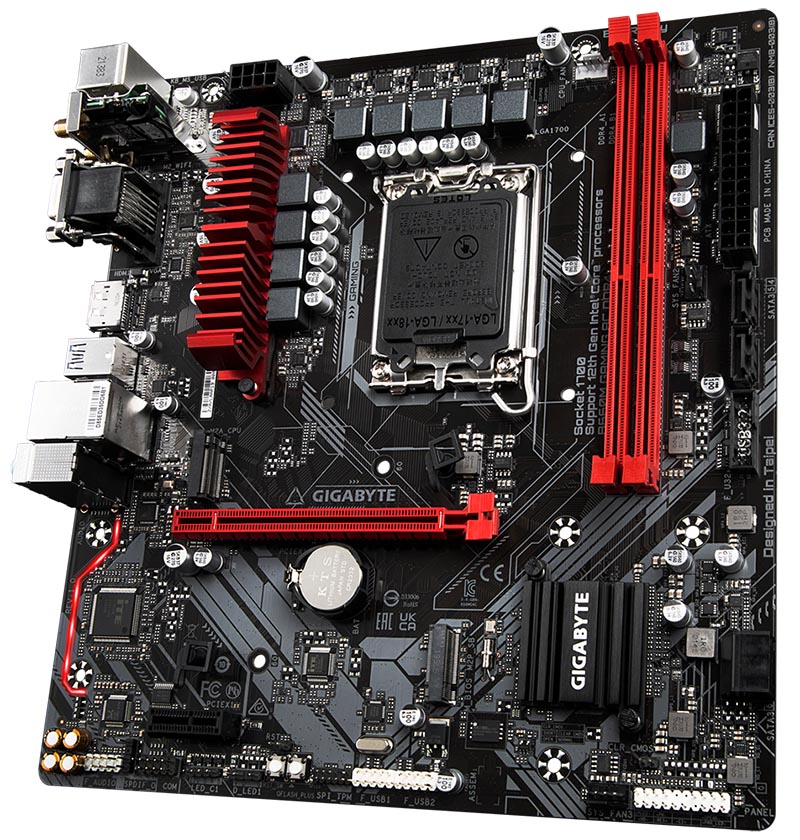

Gigabyte B660M Gaming AC DDR4: нет USB 3.2 Gen2 портов, 6+2+1 фазы, силовые транзисторы Low RDS(on) до 50A нагрузки на фазу, только два DIMM. Беспроводной модуль Intel Wi-Fi AC 3168 и 2.5Gb Ethernet (Realtek). 4 разъема SATA 6 Гбит/с и два M.2 PCIe 4.0 x4 (CPU/PCH).

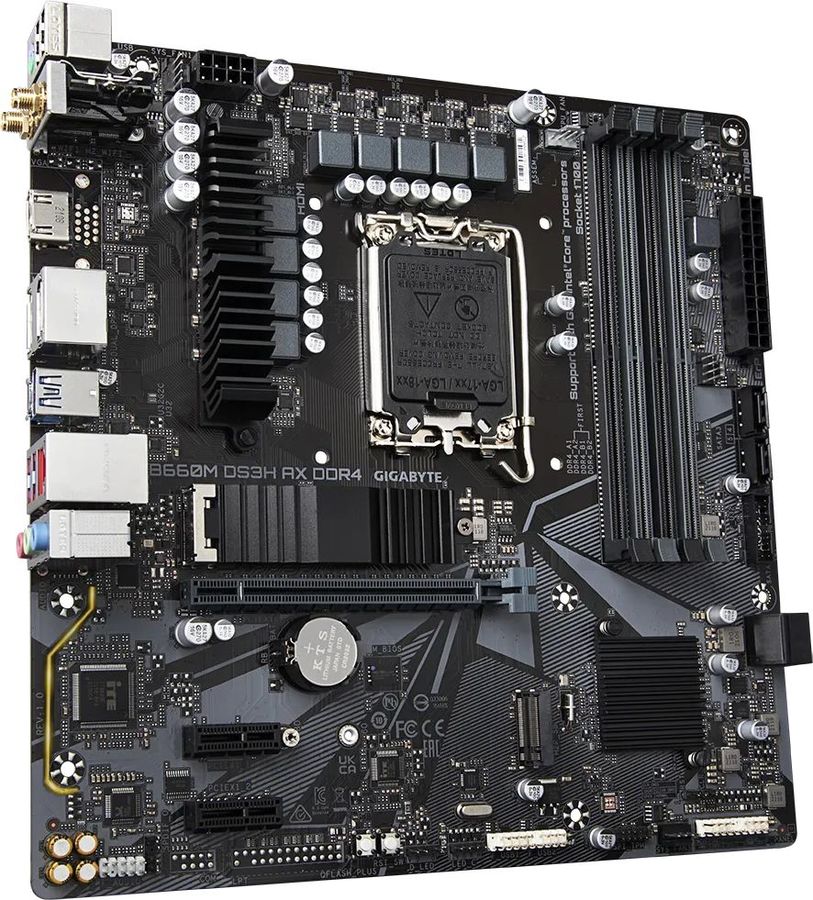

Gigabyte B660M DS3H AX DDR4 & B660M D3H DDR4 (Wi-Fi 6 это модель AX): гибридный цифровой VRM модуль, схема питания 6+2+1 фазы. USB 3.2 Gen2 Type-C, GIGABYTE M.2 Thermal Guard, контроллер Realtek 2,5GbE LAN & Intel Wi-Fi 6E AX211 (rev. 1.2), 4 разъема SATA 6 Гбит/с & 2x M.2 NVMe PCIe 4.0 x4.
MSI PRO B660M-A WIFI DDR4 (или вариант без Wi-Fi: MSI PRO B660M-A DDR4): два USB 3.2 Gen2 порта (Type A), два HDMI v2.1, 2.5Gb Ethernet (Realtek RTL8125BG), 6 фаз, AONS36303 & AONS36308, VRM плностью закрыт двумя большими радиаторами, радиатор на M.2 слоте (два слота PCIe 4.0 x4). Звуковой кодек Realtek ALC897.

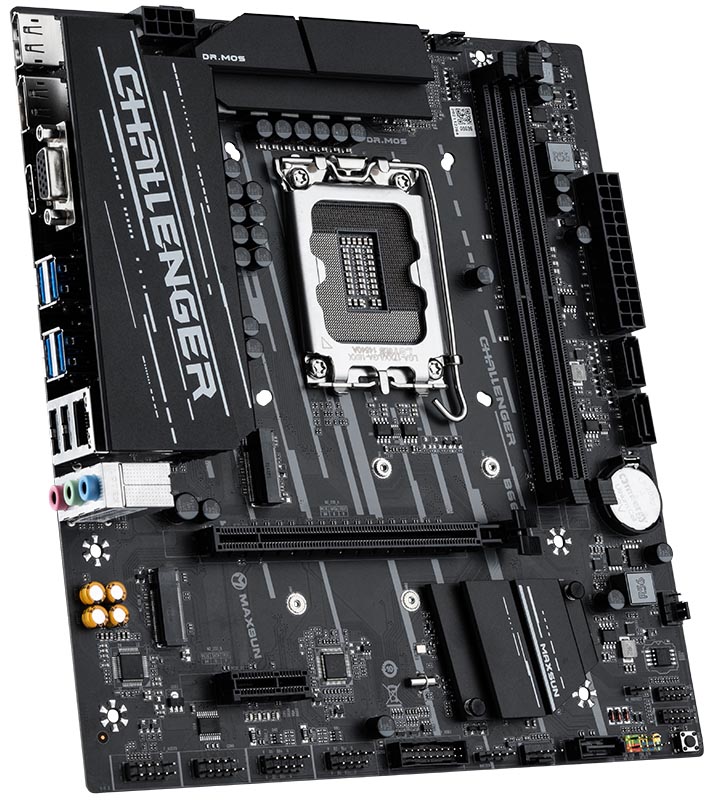

Maxsun MS-B660M Challenger & SOYO SY-B660M Classic: 8+1+1 фаз, VRM плностью закрыт двумя большими радиаторами, VRM использует силовые каскады Vishay SiC654 (50А). Нет 10Гбит-ных USB 3.2 портов, но есть VGA, 3x SATA & 2x M.2 NVMe PCIe 4.0 x4.
*Аналоги с тем же VRM блоком, но 4x DIMM (128 ГБ) это Maxsun MS-B660M Terminator & SOYO SY-B660M Saga, также они оснащены 3х M.2 слота (два из них PCIe 4.0 x4) & 4x SATA. Поддержка одного фронтального Type-C порта с пропускной способностью 10 Гбит/с.

...........................

Тест плат с процессором Intel Core i9-12900K 8+8 Core ($599) - Core i9-12900K [Stock Power Limits], комнатная температура 21С, стандартный воздушный поток (используется СВО iCUE H170i Elite Capellix), ATX корпус Corsair iCUE 7000X. 1 час прогона в Cinebench R23.
Для стресс-тестирования материнских плат мы используем Cinebench R23 в течение часа, после чего мы сообщаем о максимальной температуре печатной платы. Обратите внимание, что оценка Cinebench предназначена только для окончательного прохода, а не для среднего значения всех проходов, завершенных в часовом цикле.

*Большинство плат начального уровня на B660 ограничивают i9-12900K до PL1/PBP(Processor Base Power) = 125 Вт, за исключением Asus Prime B660M-A, который позволяет выделить до 200 Вт, ASRock B660M-HDV, который ограничивает мощность всего 65 Вт, и MSI Pro B660M-A, который по умолчанию запускает K процессоры без каких-либо ограничений по мощности на месте, поэтому процессор просто использует значение PL2/MTP(Maximum Turbo Power), и в случае 12900K это 241 Вт.

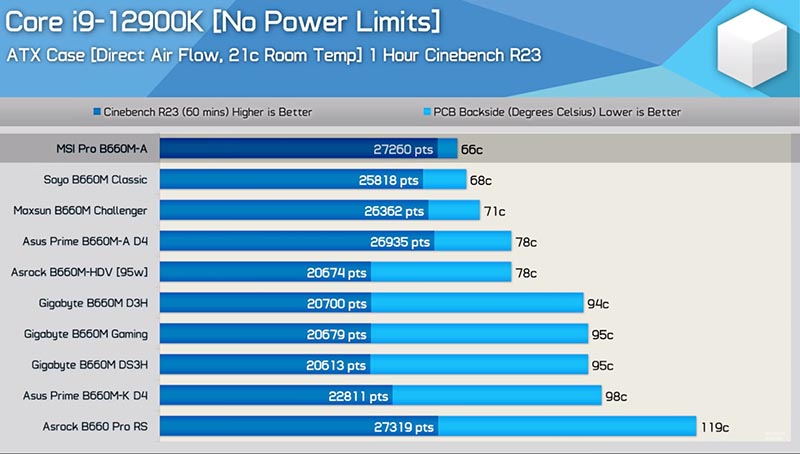

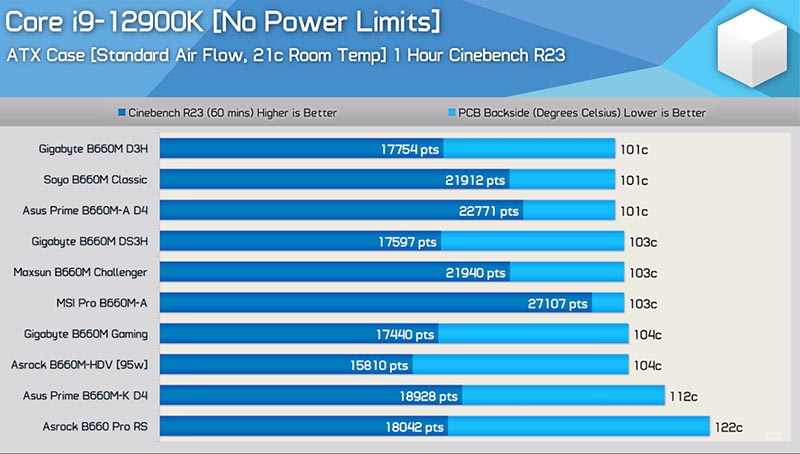

Core i9-12900K [No Power Limits], т.е. мощность до 241Вт:

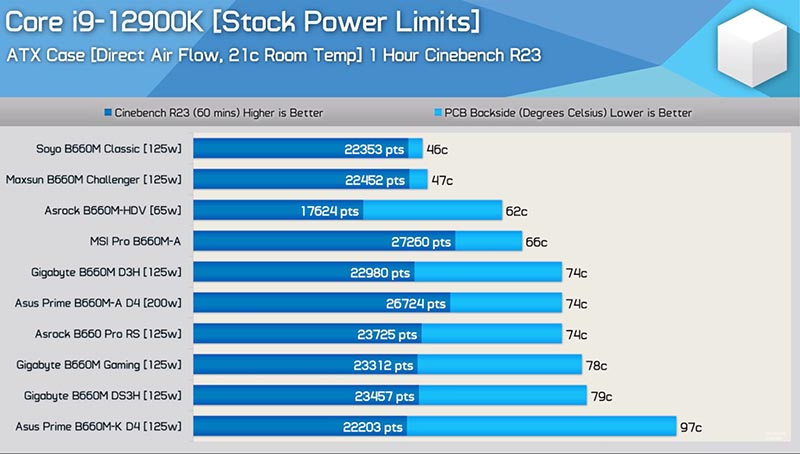

Core i9-12900K [Stock Power Limits], комнатная температура 21С, прямой воздушный поток (используется СВО iCUE H170i Elite Capellix + дополнительный 120-мм вентилятор, обдувающий VRM), ATX корпус. 1 час прогона в Cinebench R23.

Core i9-12900K [No Power Limits], комнатная температура 21С, прямой воздушный поток, ATX корпус. 1 час прогона в Cinebench R23.

Тест плат с процессором Intel Core i7-12700 8+4 Core ($349) - Core i7-12700 [Stock Power Limits], комнатная температура 21С, стандартный воздушный поток, ATX корпус. 1 час прогона в Cinebench R23.

*Двигаясь дальше, следующие результаты Core i7-12700, и еще раз мы начнем с результатов запаса мощности, используя нашу стандартную конфигурацию воздушного потока. На этот раз MSI Pro B660M-A по умолчанию работал уже на 65 Вт (PL1 для процессора Intel Core i7-12700), как и платы ASRock, в то время как все остальные платы работали на 125 Вт, а Asus Prime B660M-A на 200 Вт.
Это подчеркивает, насколько слаб VRM блок Asrock B660 Pro RS на самом деле, несмотря на предел 65 Вт, он показал температуру в 78C, в то время как MSI Pro B660M-A при том же пределе мощности достиг всего 46C. Soyo B660M Classic также был на 23% быстрее, чем Pro RS, несмотря на работу при той же температуре VRM.
Удаление ограничений мощности дает нам лучшее представление о том, как эти платы B660 сравниваются в паре с Core i7-12700, и это MSI Pro B660M-A, который выделяется как безусловно лучшее решение здесь, достигая максимума всего в 70C, обеспечивая при этом полную производительность процессора i7.

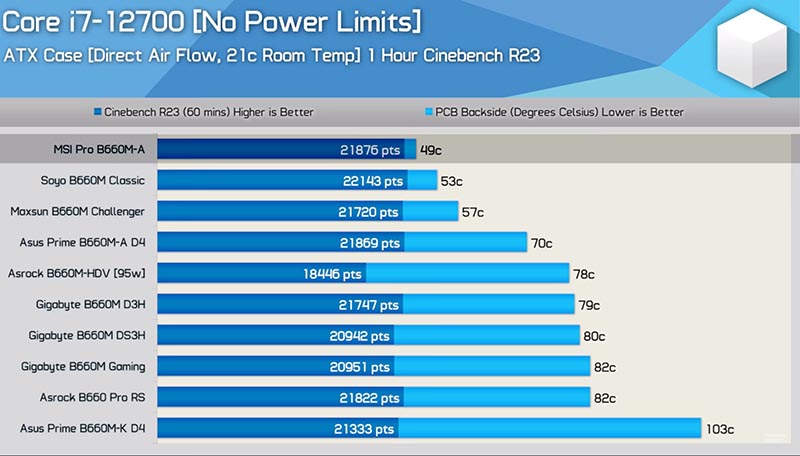

Core i7-12700 [No Power Limits], т.е. мощность до 180Вт:

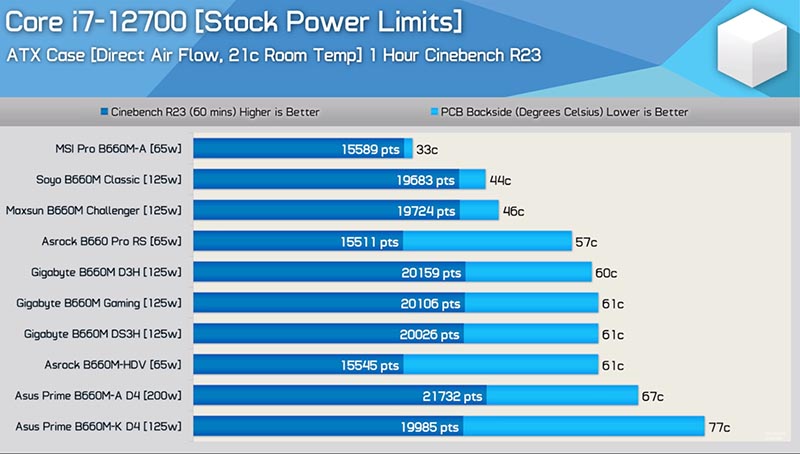

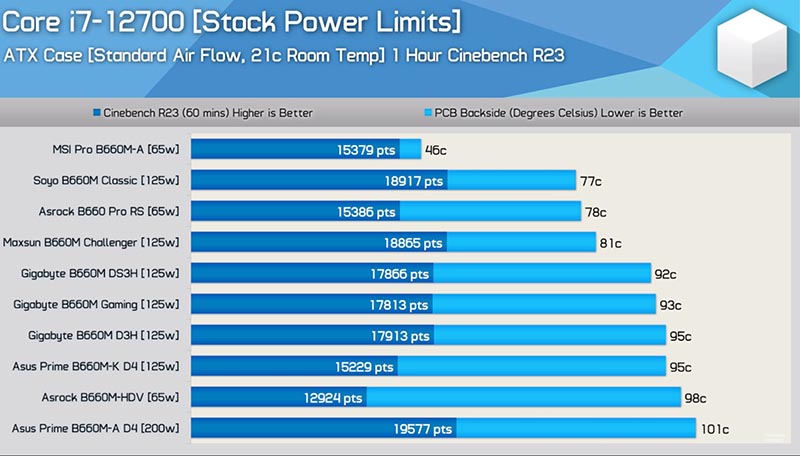

Core i7-12700 [Stock Power Limits], комнатная температура 21С, прямой воздушный поток, ATX корпус. 1 час прогона в Cinebench R23.

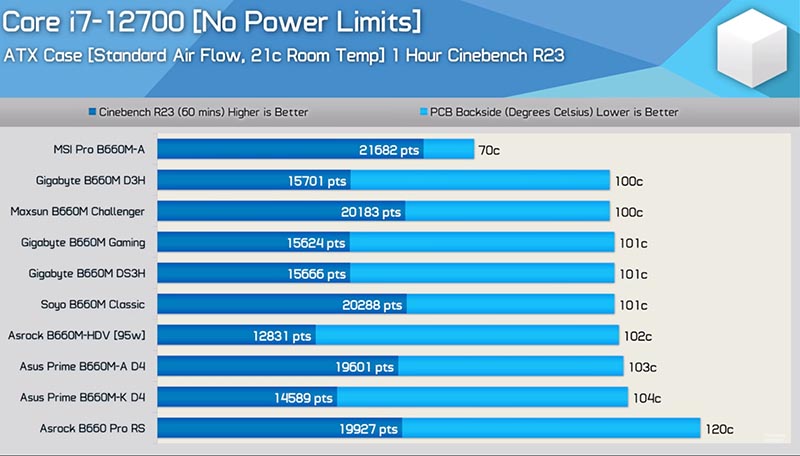

Core i7-12700 [No Power Limits], комнатная температура 21С, прямой воздушный поток, ATX корпус. 1 час прогона в Cinebench R23.

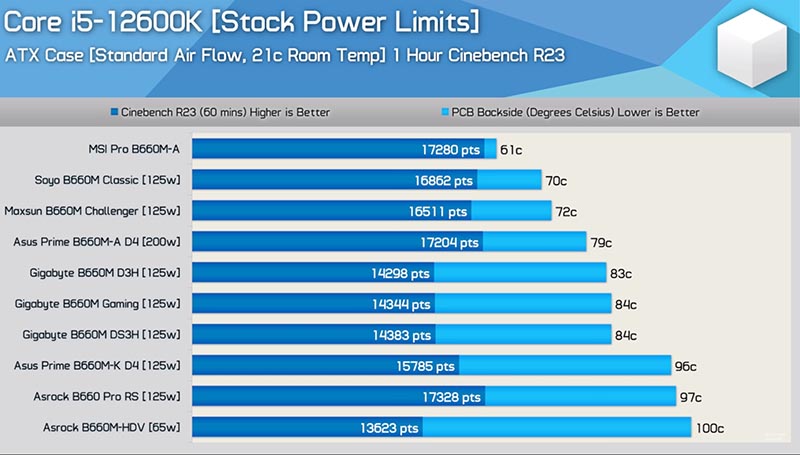

Тест плат с процессором Intel Core i5-12600K 6+4 Core ($289) - Core i5-12600K [Stock Power Limits], комнатная температура 21С, стандартный воздушный поток, ATX корпус. 1 час прогона в Cinebench R23.

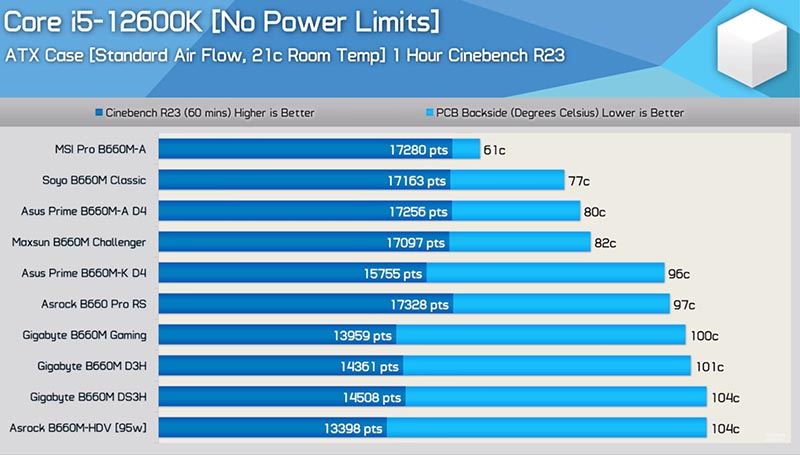

Core i5-12600K [No Power Limits], т.е. мощность до 150Вт:

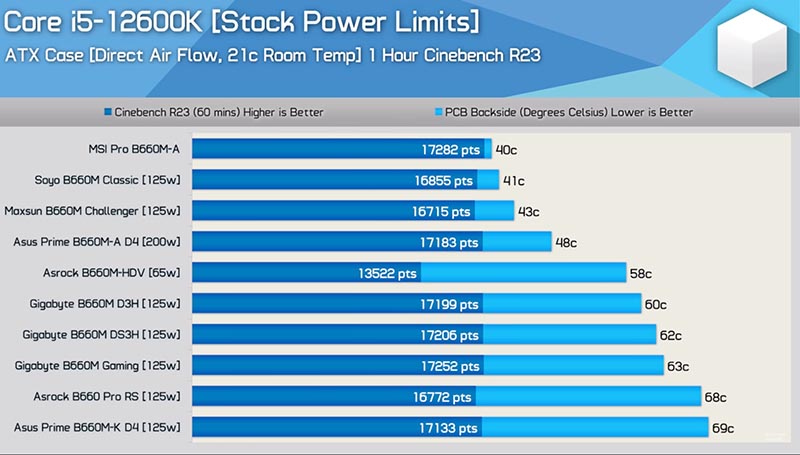

Core i5-12600K [Stock Power Limits], комнатная температура 21С, прямой воздушный поток, ATX корпус. 1 час прогона в Cinebench R23.

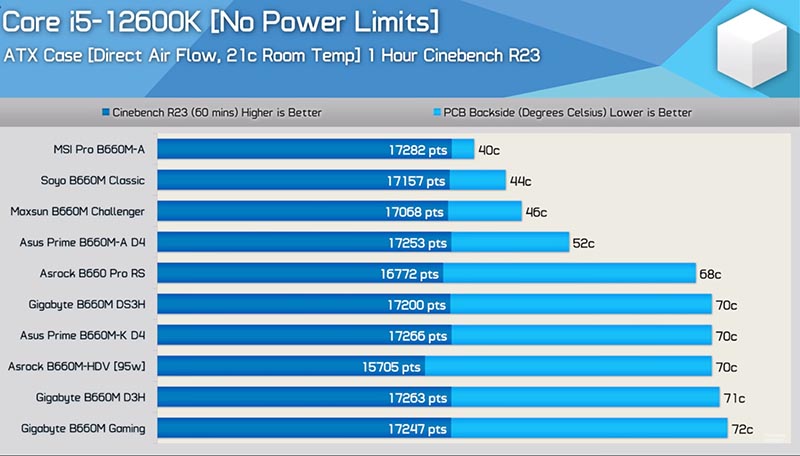

Core i5-12600K [No Power Limits], комнатная температура 21С, прямой воздушный поток, ATX корпус. 1 час прогона в Cinebench R23.
