Lenovo IdeaPad 3 15ARE05

Проапгрейдим ноутбук Lenovo IdeaPad 3 15ARE05 (81W40033RK) на предмет установки 2.5-дюймового SATA накопителя, этот вопрос был поднят в этой части статьи.

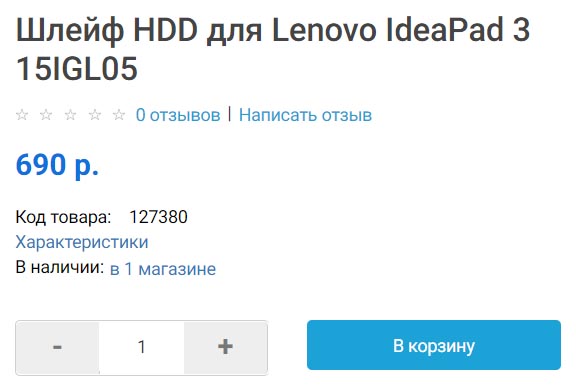

Нам понадобится специальный кабель NBX0001S900 который подключается к разъёму JHDD1. Обошлось без покупок на AliExpress, кабель был найден в интернет магазине в Питере, для скорости был забран самовывозом, и цена вопроса: 690 рублей.

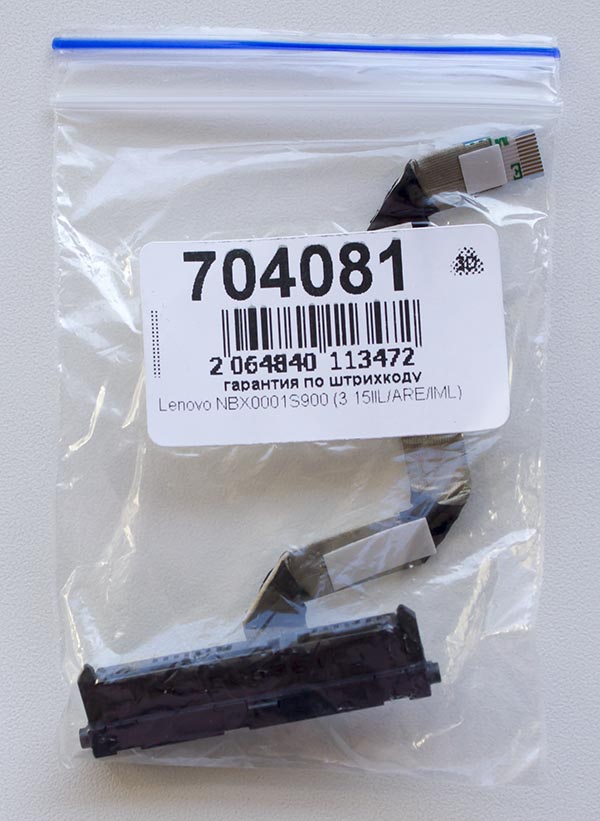

Итак на руки получаем пакетик с кабелем, на наклейке которого видим следующую информацию: Lenovo NBX0001S900 (3, 15IIL/ARE/IML). Т.е. он подходит для Lenovo IdeaPad 3 15ARE.

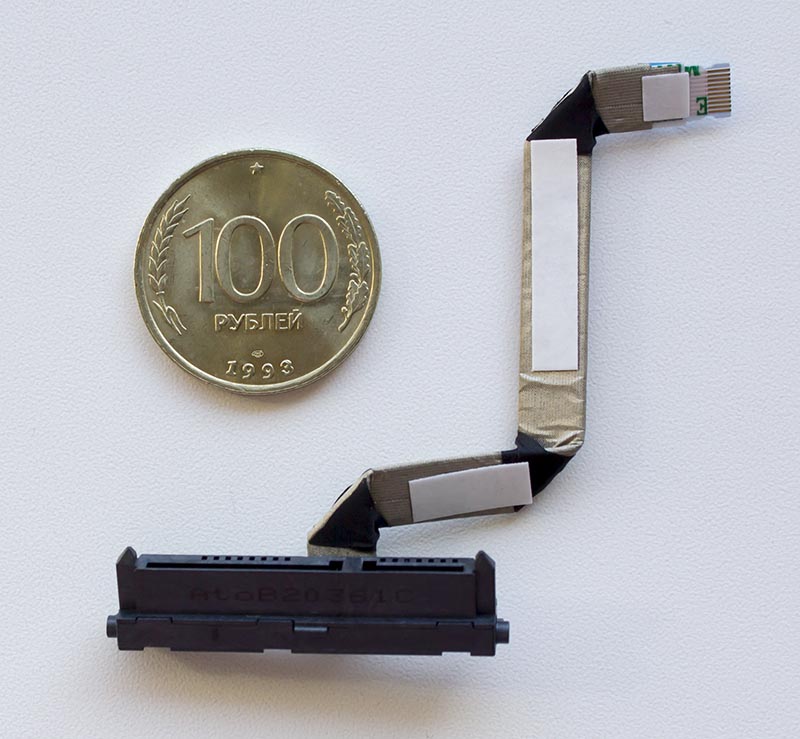

На фото интернет магазинов этот кабель выглядит более массивно, поэтому когда получил пакетик, сразу закралась мысль, дотянется ли он до накопителя? Фото NBX0001S900 на фоне 100 рублевой монеты.

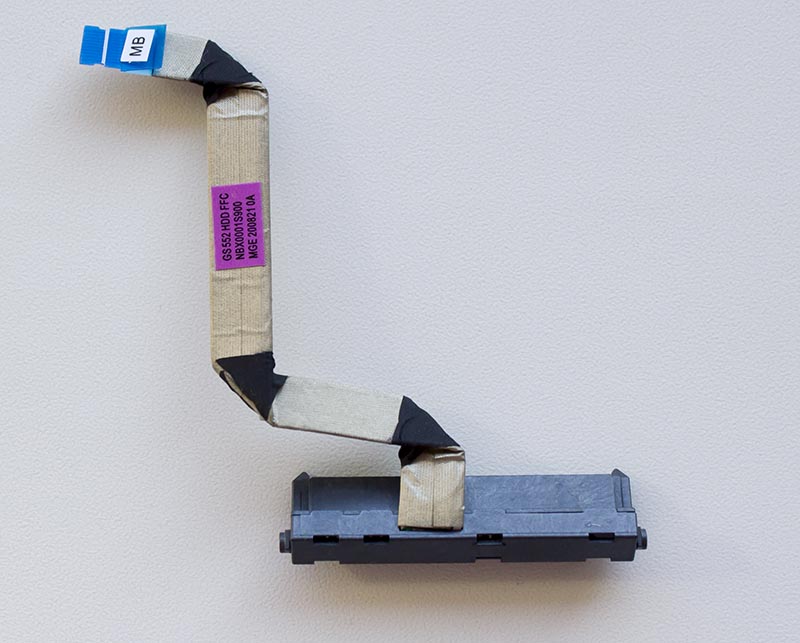

Фото кабеля NBX0001S900 с обратной стороны:

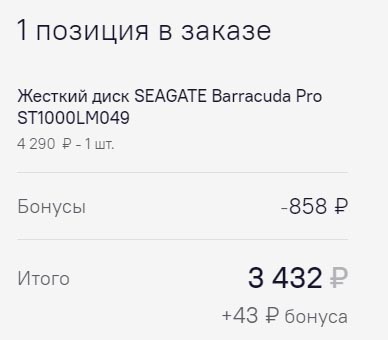

Теперь пришла очередь покупки SATA накопителя, выбор пал на 2.5-дюймовый жесткий диск Seagate BarraCuda Pro ST1000LM049.
Сразу по кратким ТТХ понятно, что это SMR накопитель: 1ТБ блин, буфер 128МБ, вес 90 грамм.
Интерфейс: SATA III (6 Гбит/с).
Буферная память: 128 МБ.
Скорость вращения шпинделя: 7200 оборотов в минуту.
Fluid Dynamic Bearing (FDB) мотор.
Средняя латентность: 11.5 мс.
Максимальная последовательная скорость: 160 МБ/с.
Поддержка технологий: Native Command Queuing (NCQ), S.M.A.R.T.
Потребление запись/чтение: 1.7/1.9 Вт.
Толщина: 7 мм.
Страна производитель: Китай.
Гарантия: 5 лет.

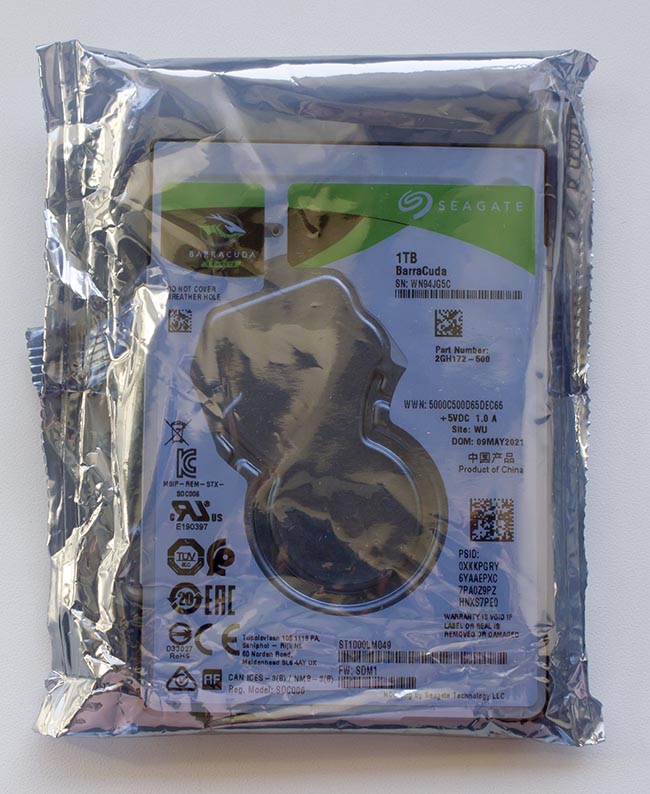

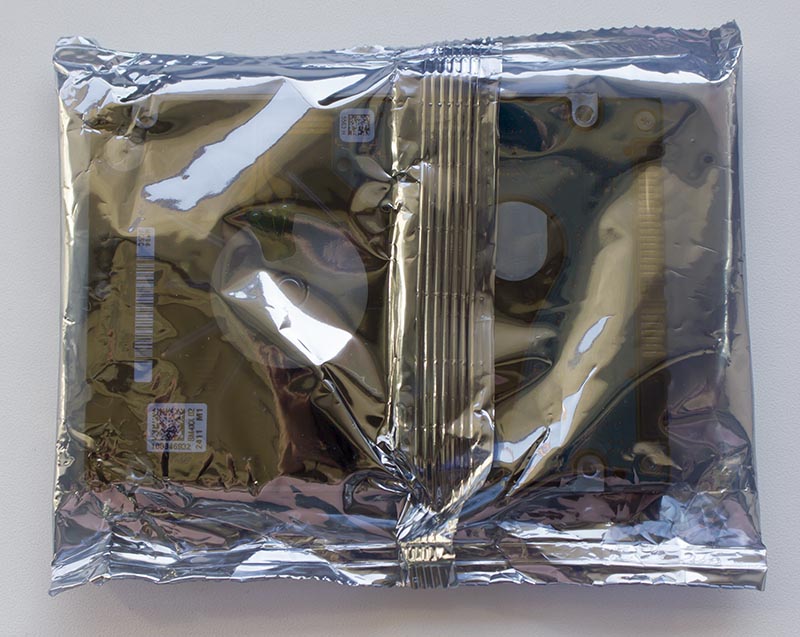

Диск поставляется в OEM упаковке, которая защищает от влаги, пыли и т.д.



С обратной стороны она запаяна:

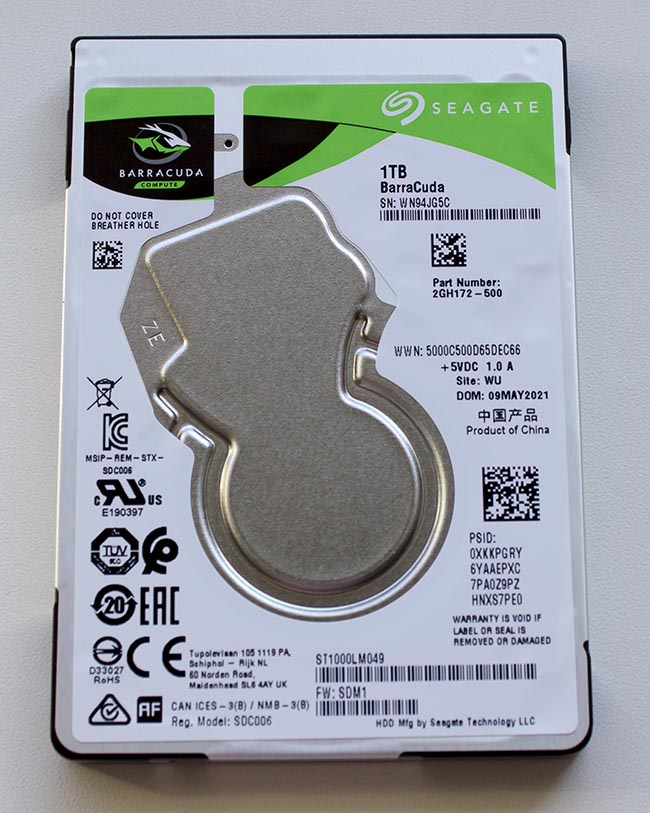

Фото накопителя Seagate BarraCuda Pro ST1000LM049 с фронтальной стороны:

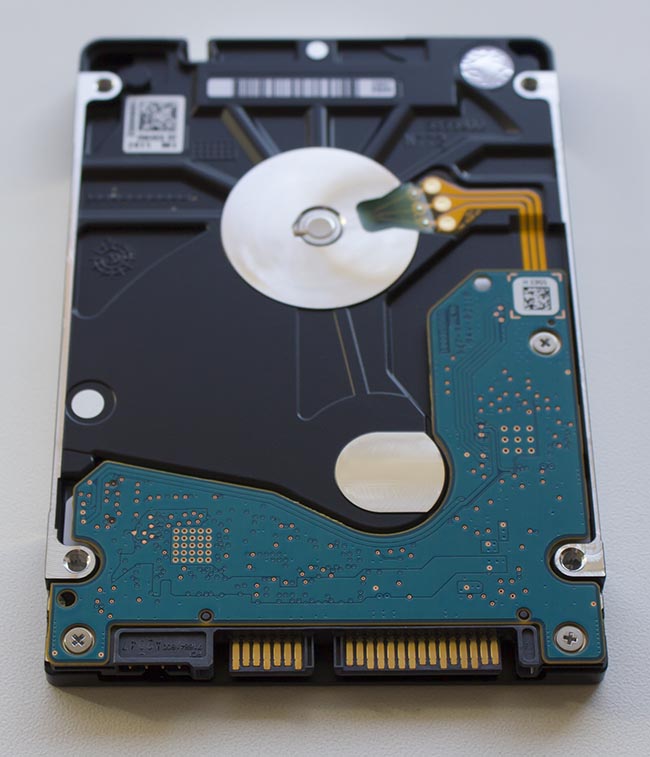

Фото 2.5-дюймового жесткого диска с обратной стороны:

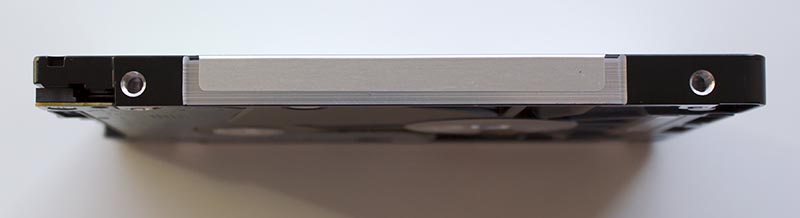

Смотрим толщину накопителя:

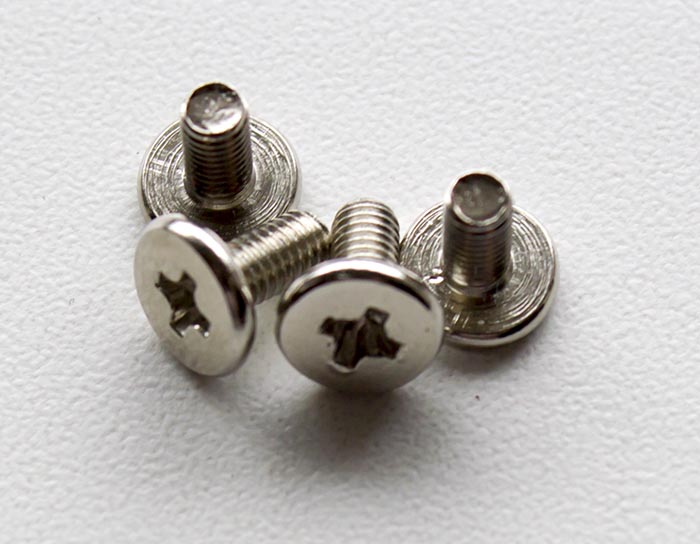

Для крепления в контейнере ноутбука Lenovo IdeaPad 3 15ARE05 (81W40033RK) жесткого диска Seagate BarraCuda Pro ST1000LM049, нам понадобятся - четыре винта крепления.

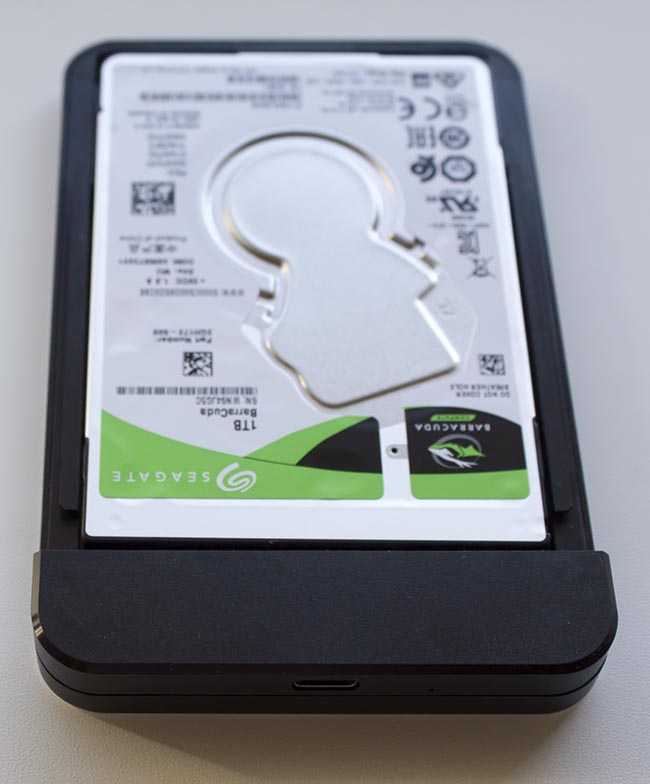

Скоростные показатели накопителя Seagate BarraCuda Pro ST1000LM049 в USB Type-C коробочке AgeStar 3UB2A18C были рассмотрены в этом материале. Так как в рекомендациях Adobe встречается следующий совет: "У вас есть только два диска? Используйте быстрый внешний диск для своих медиафайлов и кэша медиафайлов."

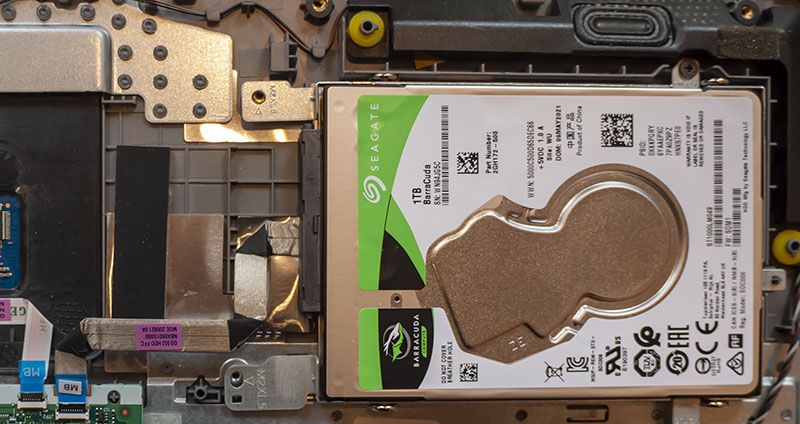

Процесс апгрейда: откручиваем аккумулятор, после этого осторожно вынимаем разъём питания. Далее, откручиваем корзину (не пугайтесь она сделана из фольги), и прикручиваем к ней четырьмя винтами 2.5-дюймовый накопитель. Подключаем к Seagate BarraCuda Pro ST1000LM049 разъём пиания и интерфейса. Теперь прикручиваем корзину двумя винтами к ноутбуку. Подключаем интерфейс к разъёму JHDD1 на материнской плате. Всё можно прикручивать аккумулятор (он имеет общие разъёмы с корзиной для накопителей) и подключаем питание.

Диск определится в системе автоматически (если он уже размечен и т.д.), не надо производить никаких дополнительных манипуляций в BIOS, можно присупать к работе.
