Lenovo IdeaPad 3 15ARE05

В этой части статьи посмотрим, что находится внутри ноутбука Lenovo IdeaPad 3 15ARE05 (81W40033RK), для этого снимем заднюю крышку.

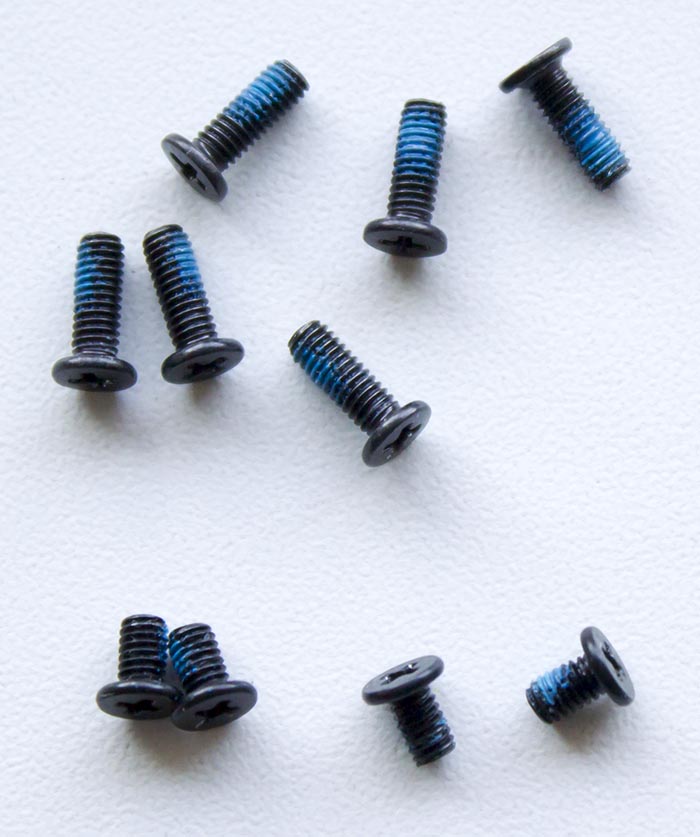

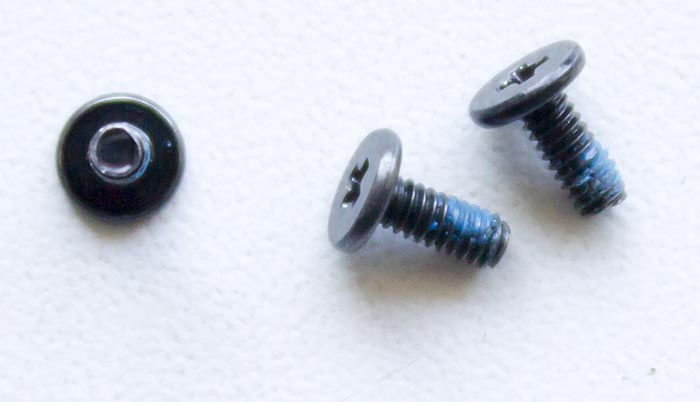

На винтах нет никакой защиты от вскрытия. Откручиваем 10 винтов, короткие 4 винта используются в самом низу крышки ноутбука:

Теперь необходимо снять крышку. На многих видео, даже с таких авторитетных ресурсов как LaptopMedia, показывают что всё очень просто. Но, по факту они уже снятую крышку цепляют медиатором, и всё у них сразу открывается.

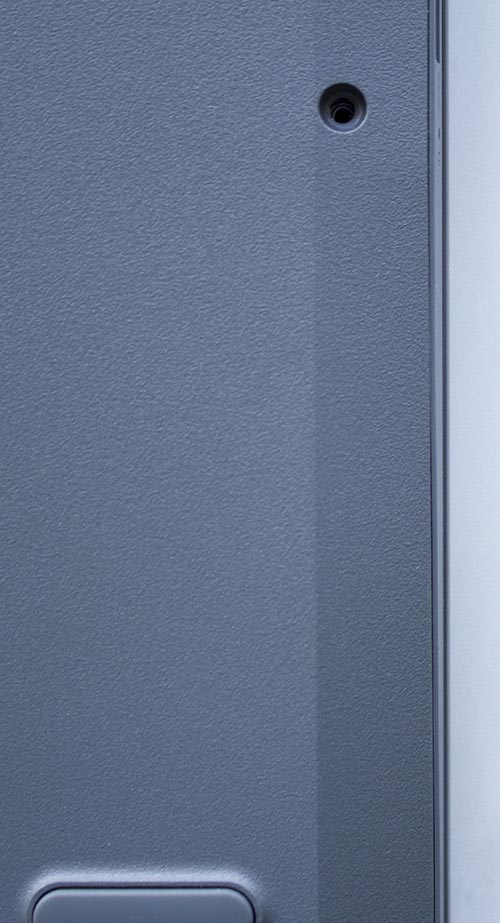

Посмотрите на скрине ниже на промежуток на боковой панели, крышку надо открывать не сбоку, а сверху:

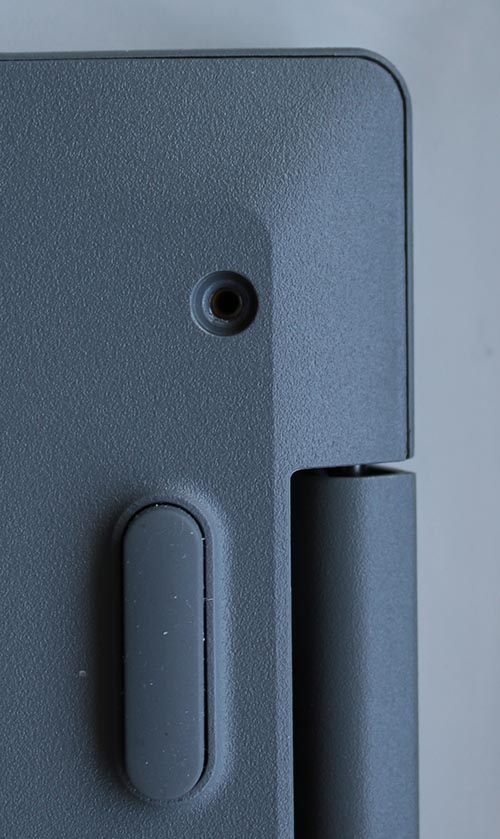

Более широкая щель у данного экзепляра в месте соединения с экраном ноутбука:



Можно попробовать использовать тонкую карточку, типа WebMoney

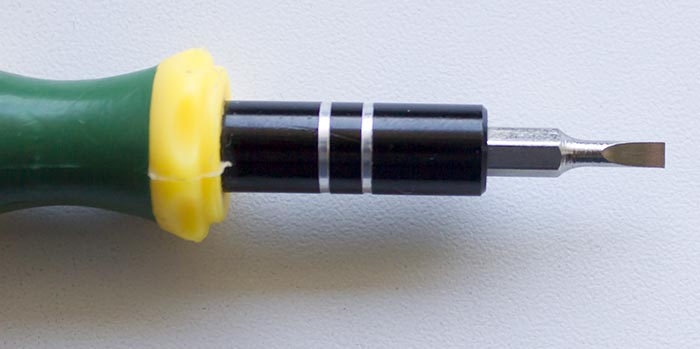

Если не получится тонкой пластиковой картой, то тогда используем тонкую отвёртку.

Один момент, если вы там потом собираетесь сдавать ноутбук обратно (речь не о гарантии), то следы останутся. Так что лучше внутрь не лезть, следы также останутся и на винтах.

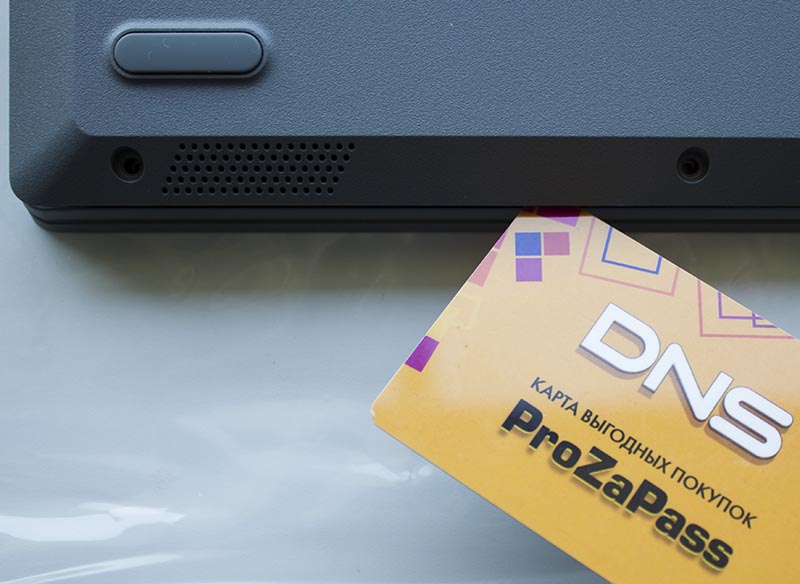

Крышка использует защёлки, т.е. наша задача аккуратненько всунуть отвёртку с тонким лезвием, приподнять крышку, чтобы туда уже всунуть пластиковую карту попрочнее и потолще. Далее двигаем карту по горизонтали, будут слышны характерные щелчки. И когда часть крышки откроется, уже можно использовать кисть руки, особо не прилагая силу поднимаем крышку вверх смещаясь к следующей защёлке.
Не надо торопиться, и излишне прилагать силу, отверткой на первом этапе тоже орудовать надо аккуратно, чтобы не оставлять следы на пластике.

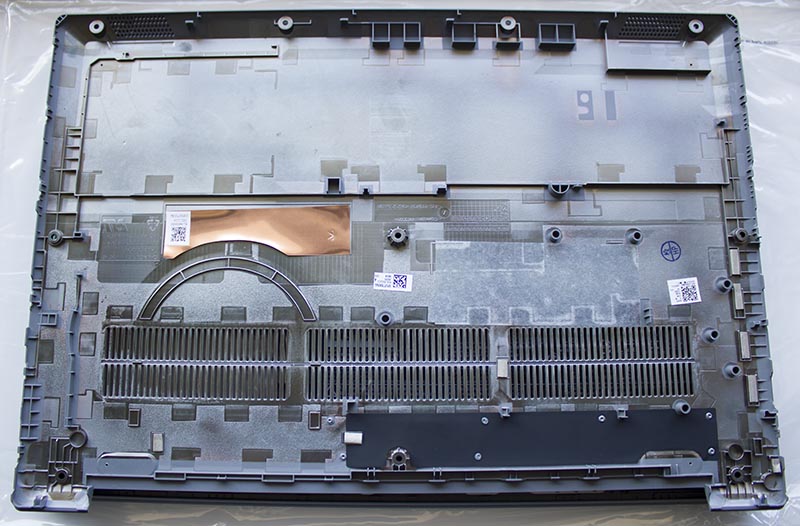

Фото снятой нижней крышки ноутбука Lenovo IdeaPad 3 15ARE05 (81W40033RK). Обращаем внимание на приклеенный медный лист. Он предназначен для охлаждения твёрдотельного накопителя, но крышка выполнена из ABS пластика, так что такой шаг довольно сомнительный в плане охлаждения.

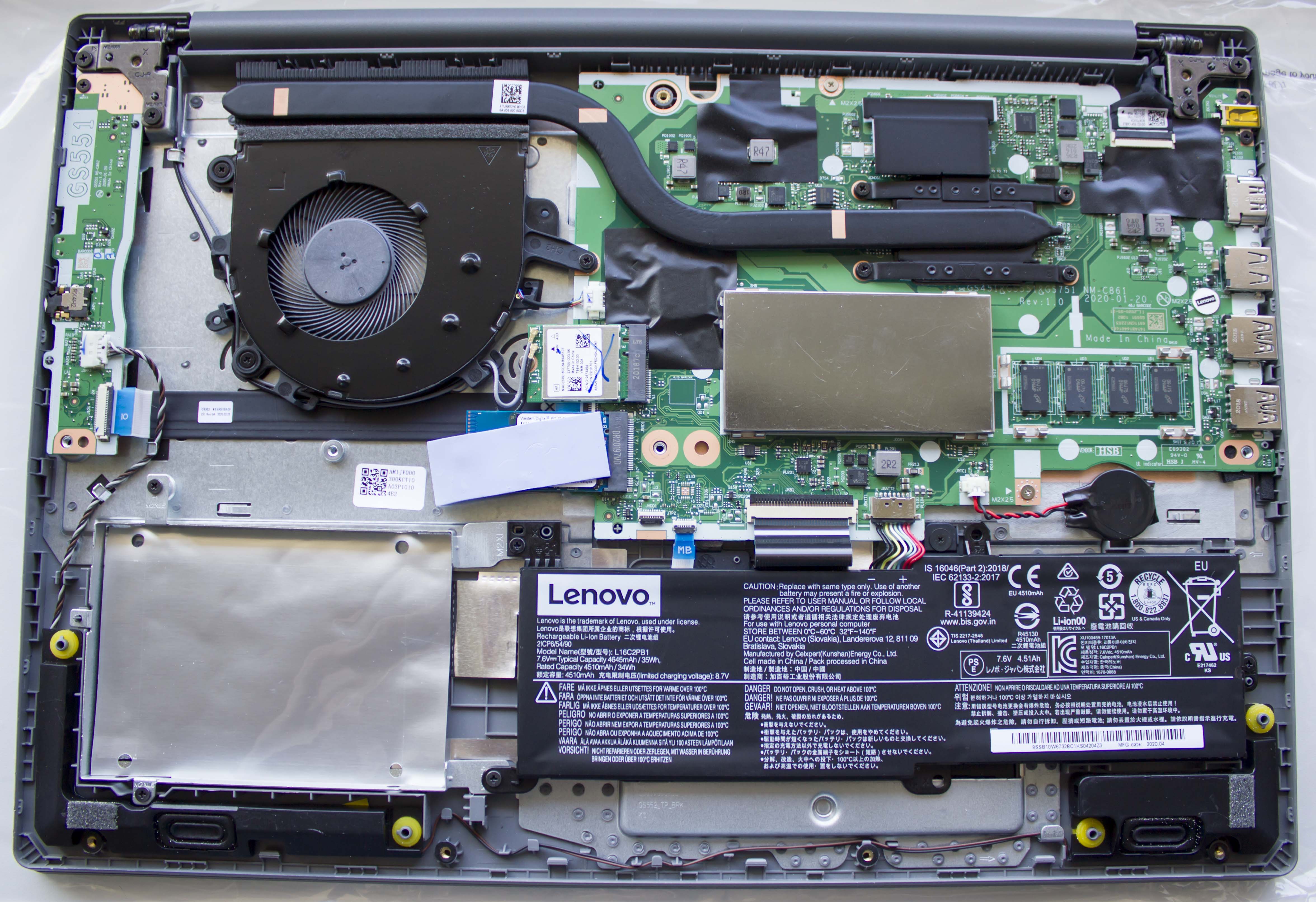

Фото Lenovo IdeaPad 3 15ARE05 со снятой крышкой (кликабельно):

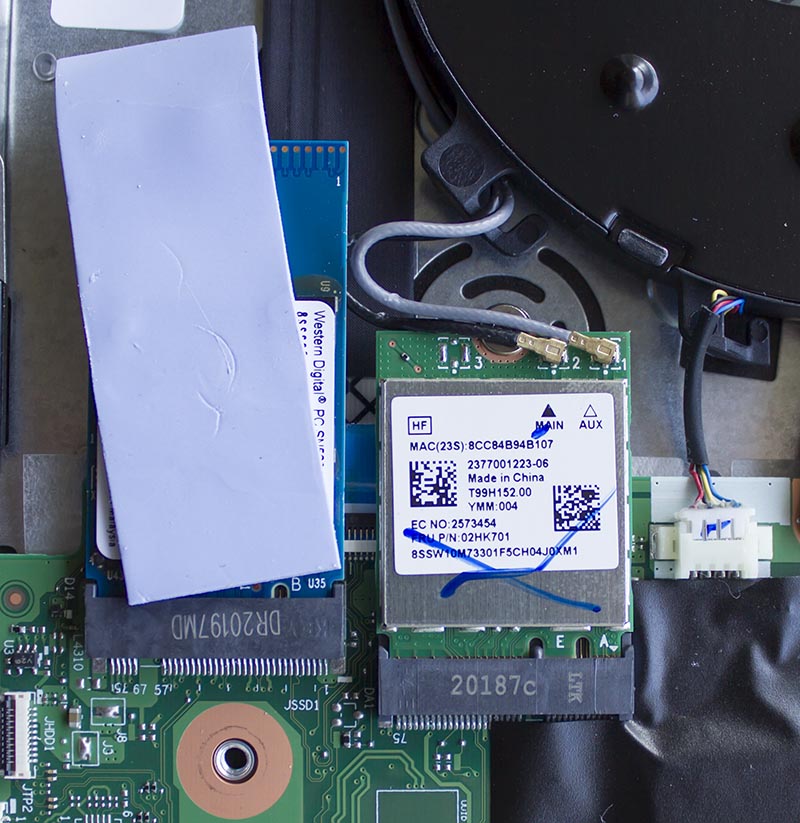

На твёрдотельный накопитесь WDC PC SN520 SDAPMUW-256G-1101 криво приклеен синий термоинтерфейс, вот он и должен соприкасаться с медным листом на крышке ноутбука.
Рядом, также в M.2 слоте находится Wi-Fi5 и Bluetooth адаптер:

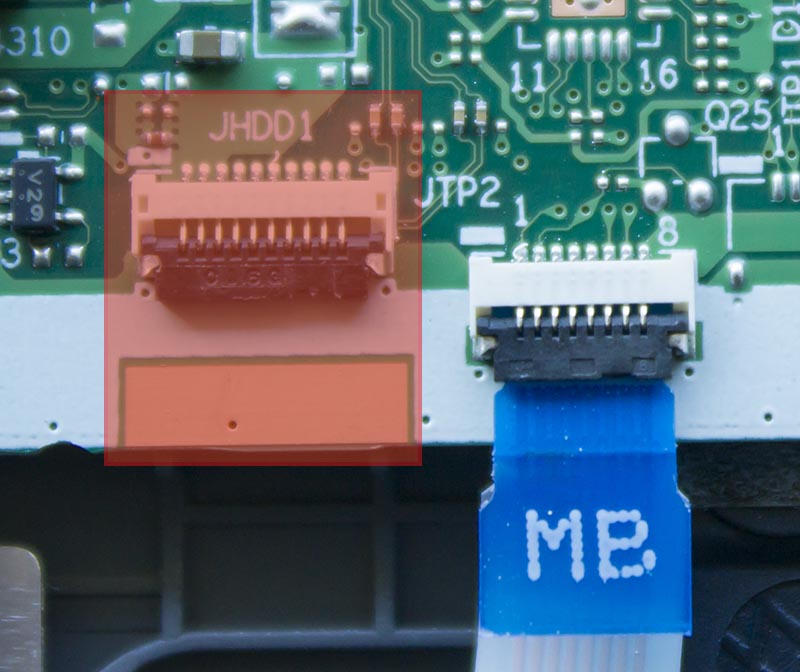

Рядом с питанием материнской платы находится свободный разъём: JHDD1, он предназначен для подключения SATA интерфейса. Т.е. нужен будет плоский кабель и планка для подключения к HDD/SSD. Такие наборы надо искать на АлиЭкспресс (в комплекте к ноутбуку он не идёт).

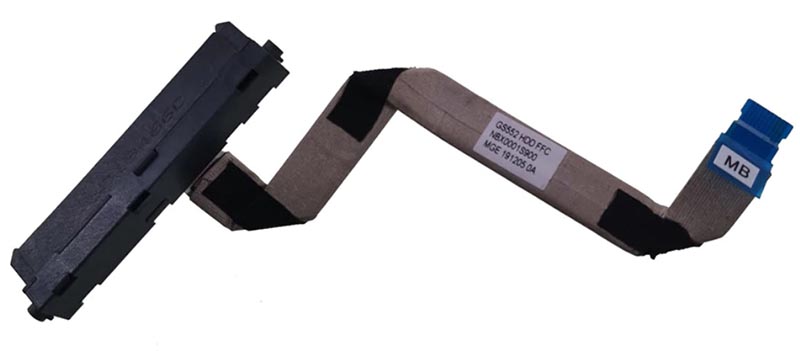

Далее, мы рассмотрим покупку с AliExpress кабеля NBX0001S900 для Lenovo IdeaPad и установку 2.5-дюймового жесткого диска в ноутбук Lenovo IdeaPad 3 15ARE05 (81W40033RK). Caddy кронштейн уже по-умолчанию установлен в данной модели ноутбука.

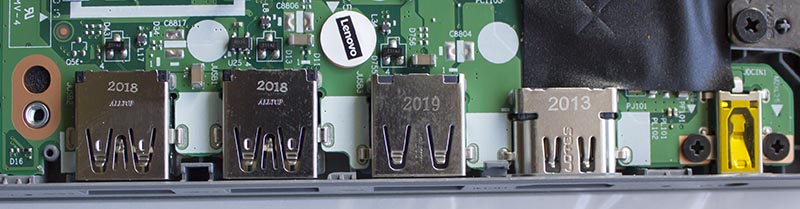

USB и HDMI порты, производства: ALLTOP и LOTUS.

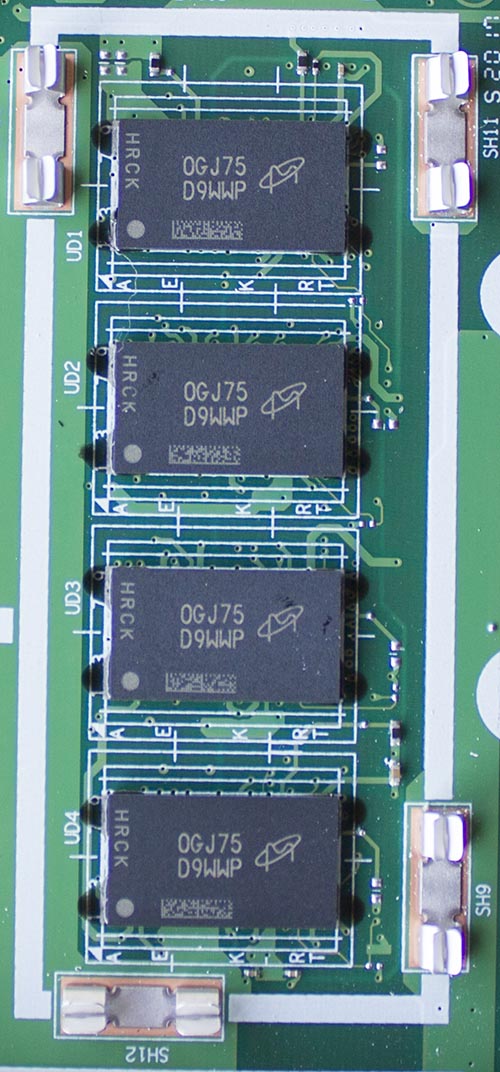

На материнской плате распаяно 4Гб памяти: Micron 0GJ75 D9WWP. Есть защёлки для установки металлического защитного чехла, но в данной серии ноутбуков его нет в наличии.

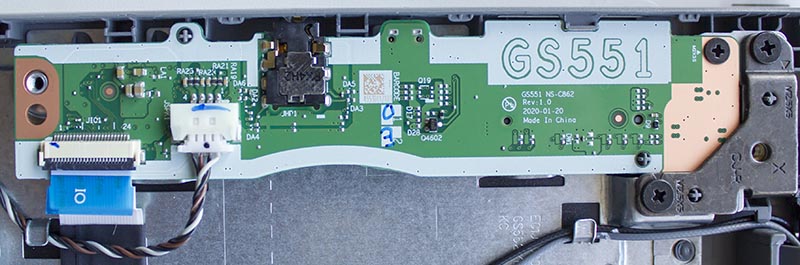

На ноутбуке везде промаркирован индекс GS552, но силовая плата, куда подключается внешний блок питания, имеет индекс GS551.

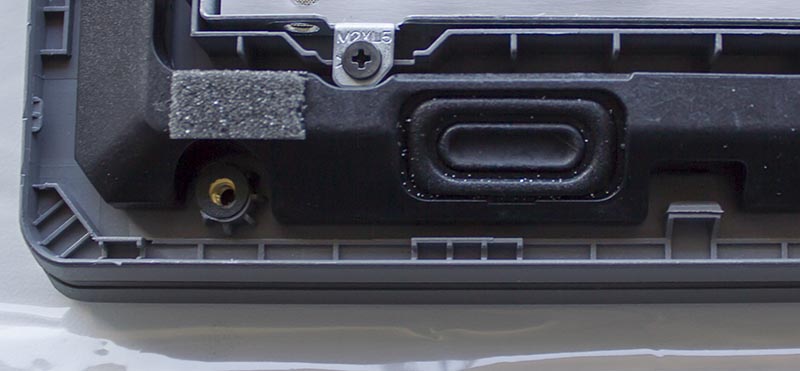

1.5Вт стерео громкоговоритель:

Откручиваем аккумуляторную батарею с помощью трёх винтов, и отсоединяем разъём питания от материнской платы.

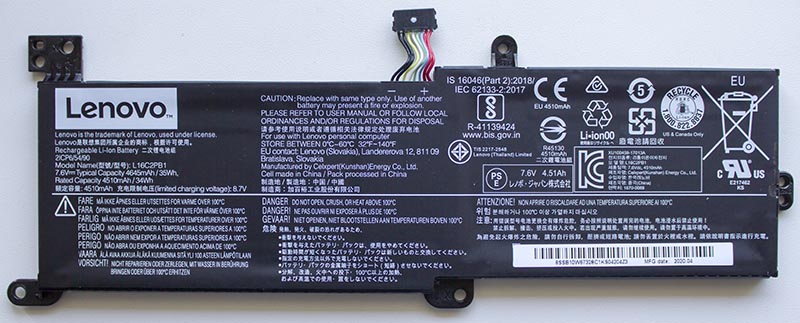

Извлечённая аккумуляторная батарея L16C2PB1 от компании Celxpert (Kunshan) Energy Co Ltd: 35Вт/ч, 4645мА/ч, 7.6В.

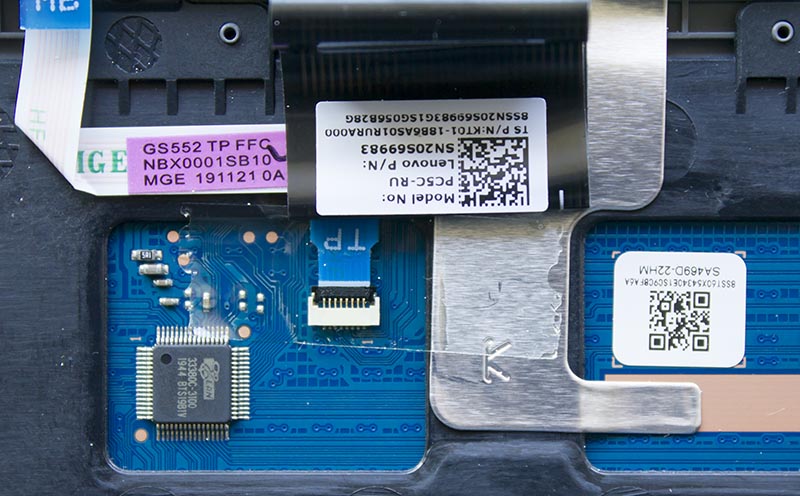

Под аккумуляторной батареей видим контроллер тачпада: Elan 3338OC-3100.

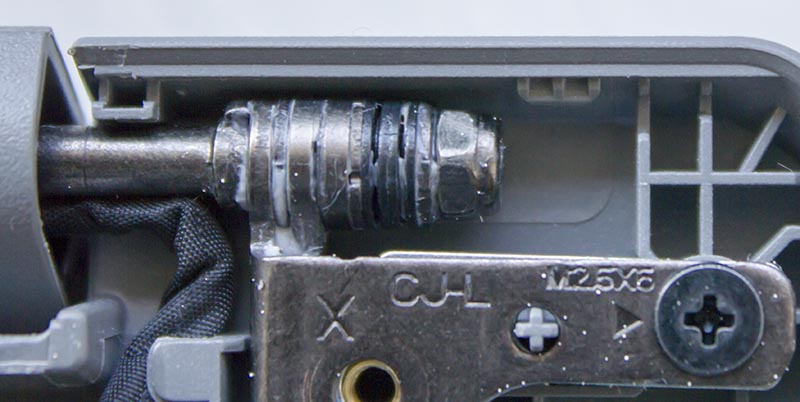

Фото шарниров экрана ноутбука, которые отвечают за открывание-закрывание крышки ноутбука Lenovo IdeaPad 3 15ARE05 (81W40033RK).
