Lenovo IdeaPad 3 15ARE05

В данной части статьи рассмотрим апгрейд оперативной памяти ноутбука Lenovo IdeaPad 3 15ARE05 (81W40033RK). Если ноутбук новый, то сначала надо проверить его работоспособность (до апгрейда). Идём в BIOS, после включения ноутбука, удерживаем комбинацию клавиш Fn+F12, и смотрим в разделе Information, там установлено 4Гб оперативки, System Memory - 4096 MB.


Lenovo IdeaPad 3 15ARE05 (81W40033RK)

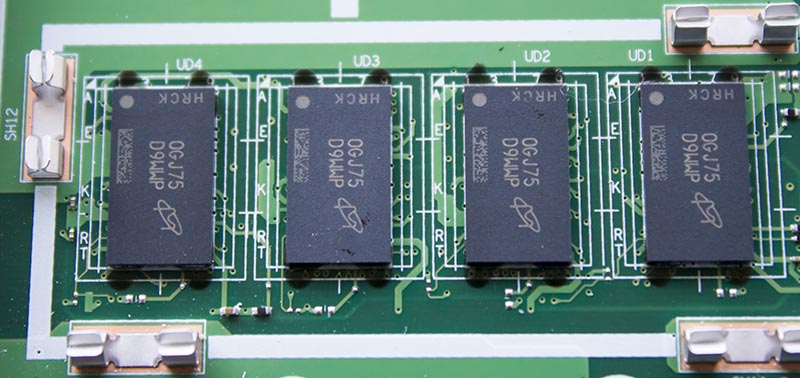

Снимаем нижнюю крышку ноутбука Lenovo IdeaPad 3 15ARE05 (подробнее читаем здесь) и видим 4 распаянных чипа памяти: Micron 0GJ75 D9WWP.


Micron 0GJ75 D9WWP

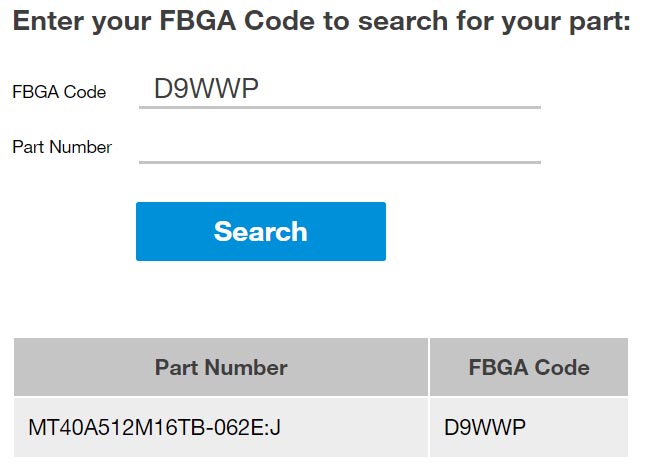

Пробиваем данные чипы памяти на официальном сайте, вбиваем там FBGA Code: D9WWP и нажимаем на кнопку: Search. Получаем следующий Part Number: MT40A512M16TB-062E:J.


Micron MT40A512M16TB-062E:J

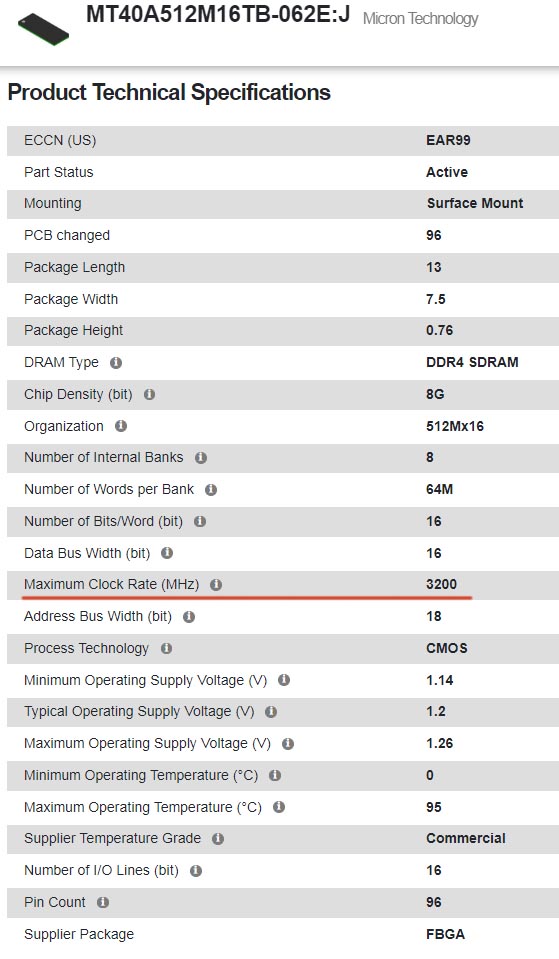

И по номеру партии выясняем, что это DDR4-3200 память.

Micron MT40A512M16TB-062E:J

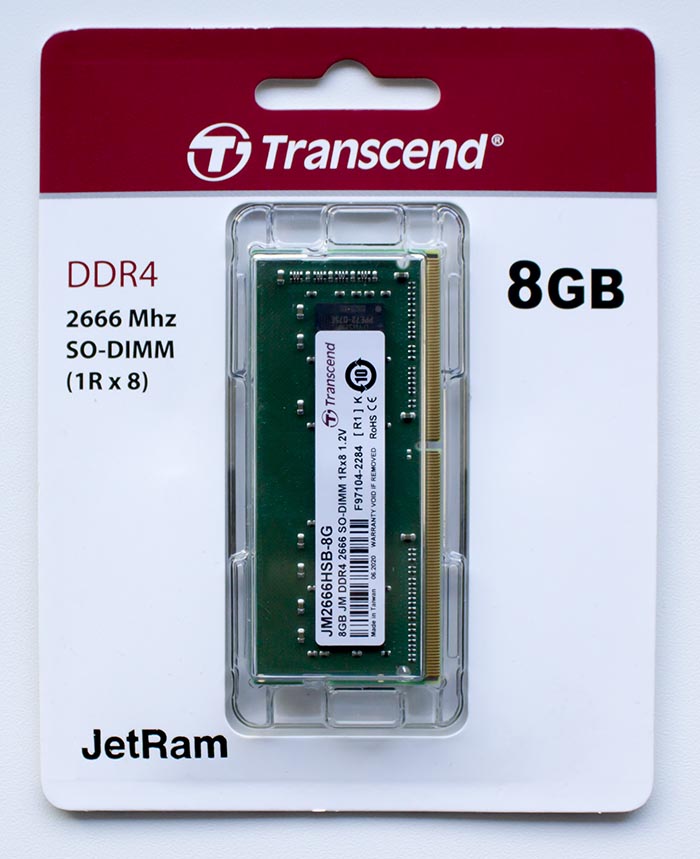

Будем устанавливать бюджетную оперативную память Transcend JetRam JM2666HSB-8G (DDR4-2666, CL19 1.2V SR 1Rx8). Её параметров хватает, так как изначально у ноутбука Lenovo IdeaPad 3 15ARE05 память работала на частоте 2400МГц и имела тайминг CL17, после апгрейда BIOS она стала работать на частоте 2666МГц, но тайминги были ухудшены до CL20.


Transcend JetRam JM2666HSB-8G

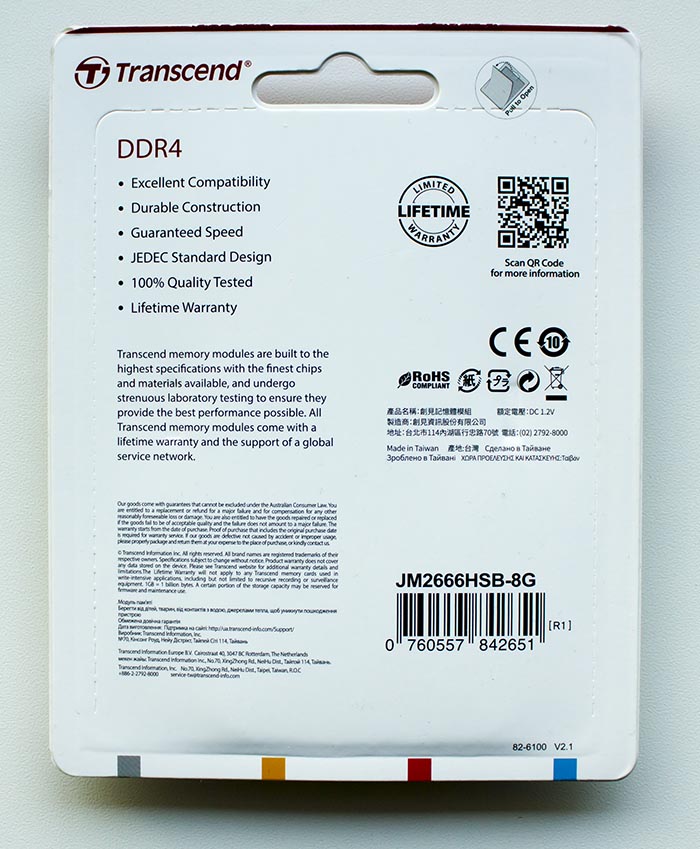

На обратной стороне RTL упаковки, можно прочитать информацию о превосходной совместимости, о гарантированной скорости, дизайн соответствует JEDEC стандарту, модуль памяти прошёл 100% тестирование качества, пожизненная гарантия Lifetime Warranty (продавцы ограничивают её до 5 лет).


Transcend JetRam JM2666HSB-8G

Сзади есть метка, которая показывает откуда и как необходимо вскрывать упаковку. Вскрывается она довольно легко.


Transcend JetRam JM2666HSB-8G

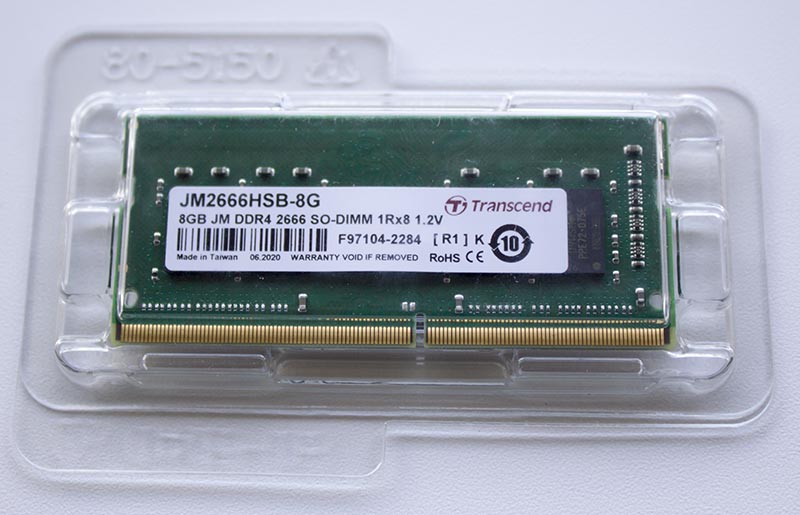

Фото блистера с фронтальной стороны:

Transcend JetRam JM2666HSB-8G

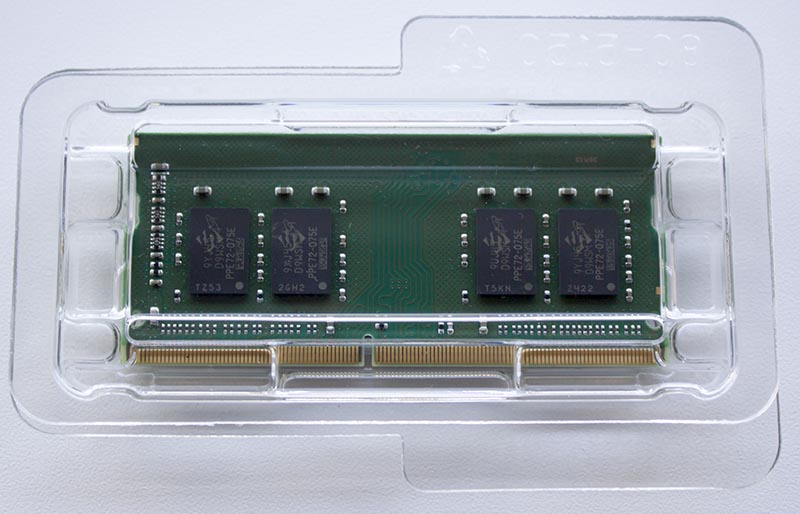

Фото блистера с обратной стороны:

Transcend JetRam JM2666HSB-8G

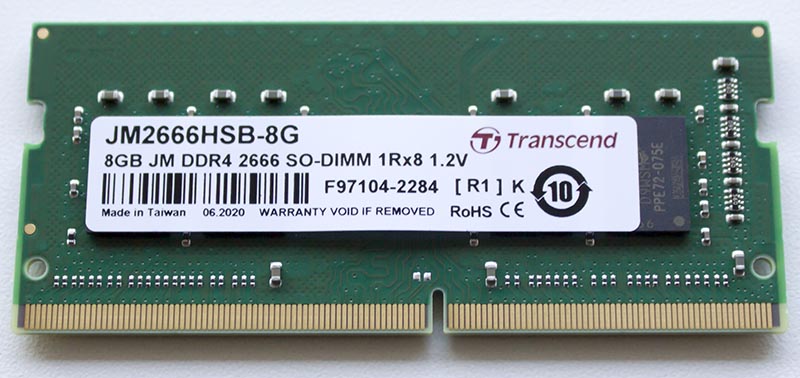

Вскрываем блистер и фото модуля памяти с фронтальной стороны. На защитной наклейке на чипах памяти (её снимать нельзя), есть информация о выпуске модуля памяти: июнь 2020 года. А также индекс: F97104-2284.


Transcend JetRam JM2666HSB-8G

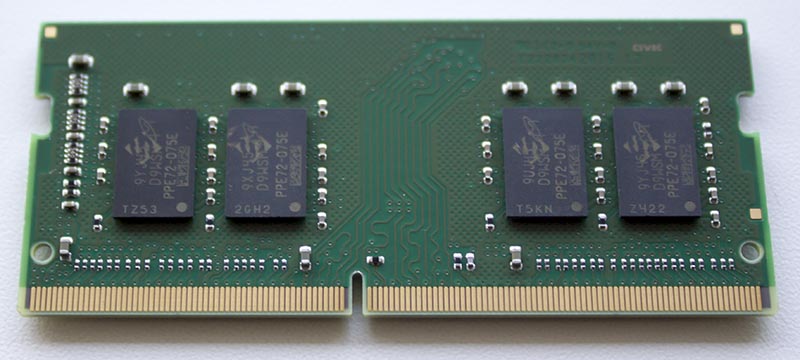

Фото модуля памяти с обратной стороны:

Transcend JetRam JM2666HSB-8G

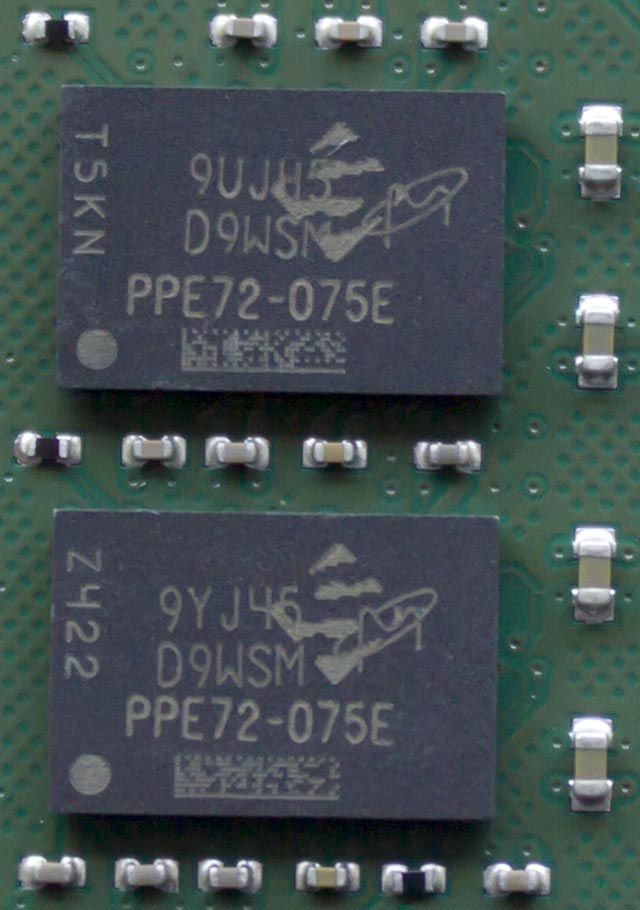

Использованы чипы SpecTek (это отбраковка Micron), но обычно они выглядят так. А тут на чипы нанесена микроновская информация Micron 9YJ46 D9WSW, а затем сверху нанесена спектековская информация Spectek PPE72-075E.


Transcend JetRam JM2666HSB-8G

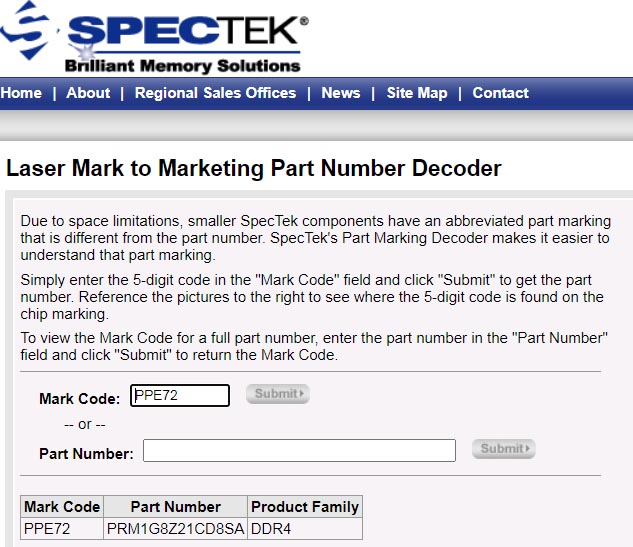

Идём на официальный сайт Spectek и в декодере (по пятизначному Mark Code) получаем номер партии: PRM1G8Z21CD8SA.


Spectek PPE72-075E

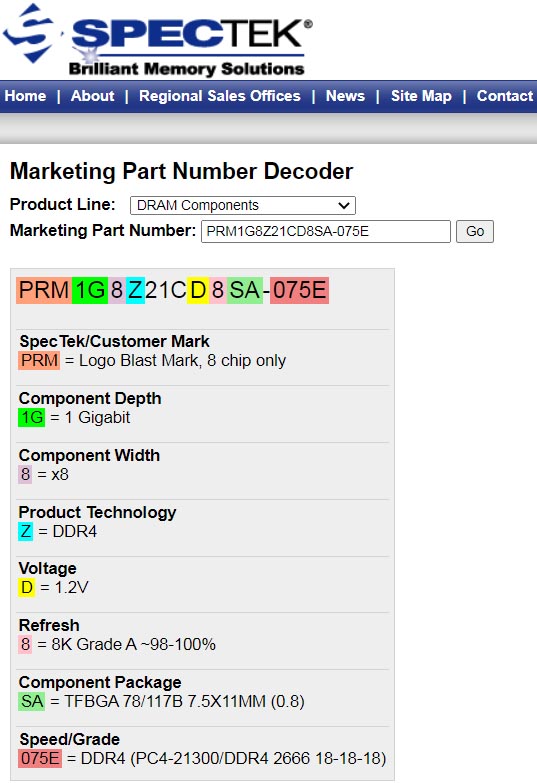

Далее, пробиваем номер партии: PRM1G8Z21CD8SA-075E. Это DDR4 (PC4-21300/DDR4 2666 18-18-18) память.

Spectek PRM1G8Z21CD8SA

Лучше оперативную память устанавливать/менять, с отключенной аккумуляторной батареей. Откручиваем её с помощью трёх винтов. Далее, отсоединяем разъём питания от материнской платы.


Lenovo IdeaPad 3 15ARE05 (81W40033RK)

Извлечённая аккумуляторная батарея:

Lenovo IdeaPad 3 15ARE05 (81W40033RK)

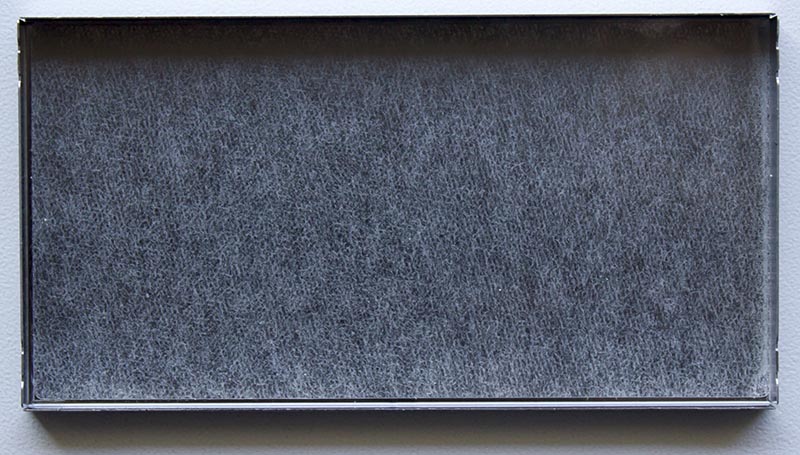

Извлекаем металлический защитный чехол, от легко снимается, так как устанавливается в металлические зажимы на материнской плате ноутбука.


Lenovo IdeaPad 3 15ARE05 (81W40033RK)

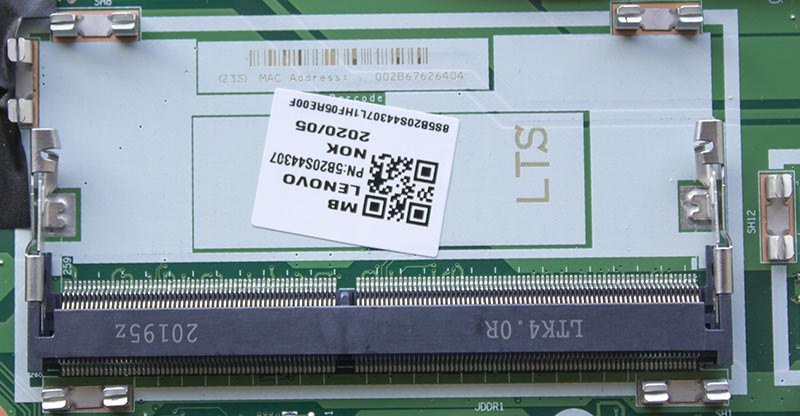

Пустой SO-DIMM слот и зажимы крепления по его периметру:

Lenovo IdeaPad 3 15ARE05 (81W40033RK)

Модуль памяти, из-за выемки на нём нельзя установить неправильно. Просто под углом 45 градусов вставляем модуль в слот памяти:


Lenovo IdeaPad 3 15ARE05 (81W40033RK)

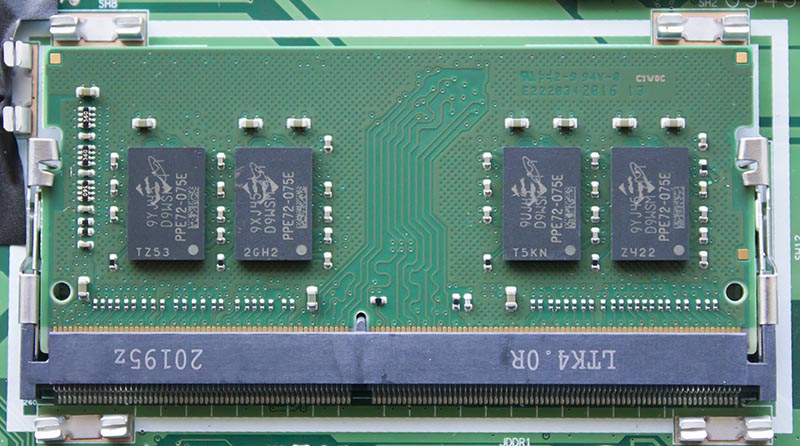

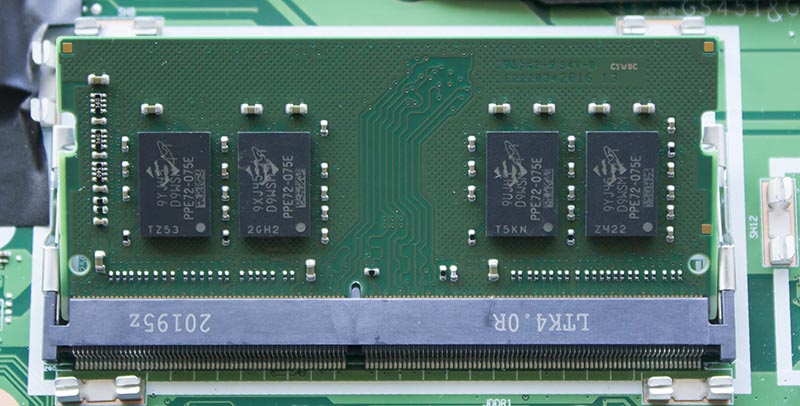

И пальцем надавливаем на текстолит модуля памяти (от себя к материнской плате), пока не услышим характерный щелчок, и не увидим, что фиксаторы закрылись на модуле памяти:


Lenovo IdeaPad 3 15ARE05 (81W40033RK)

Устанавливаем защитную крышку, подключаем питание аккумулятора к материнской плате, прикручиваем трёмя винтами аккумулятор. Устанавливаем заднюю крышку ноутбука и прикручиваем её на 9 винтов.

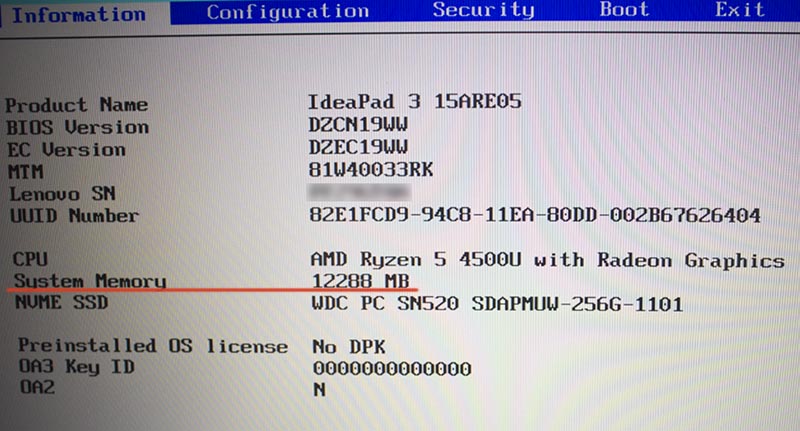

Идём в BIOS и там видим изменения в объёме установленной памяти, System Memory - 12288 MB.


Lenovo IdeaPad 3 15ARE05 (81W40033RK)

В принципе раз распаянная память на ноутбуке Lenovo IdeaPad 3 15ARE05 соответствует DDR4-3200, и её характеристики специально занижены в BIOS, чтобы не конкурировала с серией Lenovo IdeaPad 5 15ARE05, то можно взять "про запас" DDR4-3200 память, вдруг в будущем включат поддержку этой частоты.
Сейчас началось снижение цен на память, и по той же цене можно купить модуль памяти той же серии: Transcend JetRam JM3200HSB-8G (DDR4-3200, CL22 1.2V SR 1Rx8).

Читаем далее, про установку операционной системы.
