Материнская плата

Мы выбрали сокет LGA1151, процессор Intel Core i7-8700K, теперь выбираем материнскую плату. Как ранее уже писалось в предыдущих обзорах, не ставится задача навязать читателю конкретную модель системной платы или покупайте продукцию этого производителя. Ниже описан общий принцип, почему была выбрана именно плата: ASUS PRIME Z370-A построенная на базе чипсета Intel Z370 Express.
Ранее также писалось, что количество линий чипсетов было ограничено 8х да еще и PCIe 2.0 и это было совсем недавно, и поэтому производителю приходилось делить эти линии между кучей устройств. Разобраться в этом было не просто, информацию иногда приходилось собирать по крупицам. И вот новые чипсеты предлагают 24х линии PCIe 3.0, и казалось бы, все всего хватит. Но как показывает практика, проще жить не стало, и даже обзорщики на крупных железячных сайтах (что уж говорить об обычных юзерах) описывают возможности такой стандартной материнской платы, как ASUS PRIME Z370-A по-разному:
"Давайте по порядку и начнем с работы слотов. На плате распаяно 3 физических 16х слота и только к 1 подводится 16 линий PCIe от процессора – это первый. Для пары видеокарт задействуется делитель и видеокарты получают линии поровну, точнее по 8х. Для Crossfire, состоящего из 3 видеокарт линии делятся так: 8х/4х/4х. Столь странное сочетание вызвано тем, что ASUS решила полностью отдать все линии видеокартам от процессора миную PCH. Но, не забываем, что на плате есть пара М.2 разъемов. Верхний подключен к процессору и если в него поставить PCIe SSD, то включить конфигурацию из 3 видеокарт уже не получится. А нижний М.2 подключен к PCH".
Цитата из обзора на сайте overclockers.ru.
*Т.е. по мнению автора обзора, три слота PCIe x16 обслуживают линии процессора, и так как их всего 16х, то делятся они так: х16 или х8/х8 или х8/х4/х4 как это ранее практиковалось в чипсетах серии Zхх, вот на примере платы GIGABYTE GA-Z77X-UP4 TH (rev. 1.0). Но в описании характеристик платы мы видим инфу: NVIDIA 2-Way SLI и то, что при вставке верхнего M.2 накопителя, который работает только в режиме PCIe, у нас отваливаются порты SATA_5 и SATA_6. И они не активны, потому что накопитель делит линии именно чипсета, а не процессора. Выделенные линии процессора для M.2 накопителей, это скорее к AMD Ryzen процессорам.
В другом обзоре автор правильно расписал распределение PCIe 3.0 линий:
"Первый слот переключаемый и может работать на скоростях x16/x8, то есть это слот PCI Express 3.0 x16/x8. Для переключения режимов работы этого слота используется четыре мультиплексора/демультиплексора линий PCIe 3.0 ASMedia ASM1480.
Второй слот с форм-фактором PCI Express x16 всегда работает на скорости x8, то есть это слот PCI Express 3.0 x8 в форм-факторе PCI Express x16.
Соответственно, режимы работы этих двух слотов могут быть следующие: либо x16/—, либо x8/x8. Если используется только первый слот, то он будет работать на скорости x16, если же используются оба слота, то они работают на скорости x8.
Третий слот с форм-фактором PCI Express x16 работает только на скорости x4 и представляют собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Этот слот реализован уже на базе четырех чипсетных линий PCIe 3.0.
Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.
Четыре слота PCI Express 3.0 x1 также реализованы через чипсет Intel Z370.
Разъемы M.2 предназначены для установки SSD-накопителей с типоразмером 2242/2260/2280. Один разъем (M.2_1) поддерживает устройства PCIe 3.0 x4 и SATA, а второй (M.2_2) — только устройства PCIe 3.0 x4. Оба разъема M.2 реализованы через чипсет".
Цитата из обзора на сайте iXbt.com.
Теперь по ограничениям чипсета Intel Z370, он имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксирована, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0.
Максимальное количество портов: 10х портов USB 3.0, 6х портов SATA и 24х порта/линии PCIe 3.0.
Через чипсет на плате реализованы: слот PCI Express 3.0 x4 (это 4х линии), четыре слота PCI Express 3.0 x1 (это 4х линии), два разъема M.2 (это 8х линий, если использовать два PCIe NVMe накопителя), сетевой контроллер Intel I219V (это 1х линия) и USB 3.1 контроллер ASMedia ASM3142 (это 2х линии). Итого: 19 линий PCIe 3.0.
Плюс у нас есть еще 6х портов SATA и 6х портов USB 3.0, а это еще 12 HSIO-портов. И всего получается 31 HSIO-порт, при 30 возможных.
Значит производитель вынужден делить/совмещать линии, а делать это можно по-разному. И эти ограничения, лучше знать до покупки материнcкой платы. В случае ASUS PRIME Z370-A это:
- Как выше уже упоминалось, при установке M.2 PCIe NVMe накопителя в верхний слот (около процессора) у нас отваливаются два SATA порта (пятый и шестой), что нежелательно для тех кто занимается видеомонтажом, ибо обойтись всего четырьмя HDD накопителями при определённом рабочем процессе проблематично. Но и тут есть нюансы, так как все это хозяйство использует 4 HSIO-порта, то возможен вариант совместного использовани и M.2 PCIe NVMe, и двух портов SATA, но тогда M.2 PCIe NVMe будет работать в режиме PCIe х2 (его надо выбрать в UEFI BIOS: Advanced > Onboard Devices Configuration > M.2_2 PCIe Bandwidth Configuration [X2][X4] > X2 Mode), а не PCIe х4, и это PCIe 3.0, а не PCIe 2.0 как было реализовано на платах построеных на чипсетах Intel Z97 Express.
- Также если мы вставим в M.2_1 слот накопитель с SATA интерфейсом, так как у нас всего 6х портов, то SATA_1 будет недоступен и наоборот.

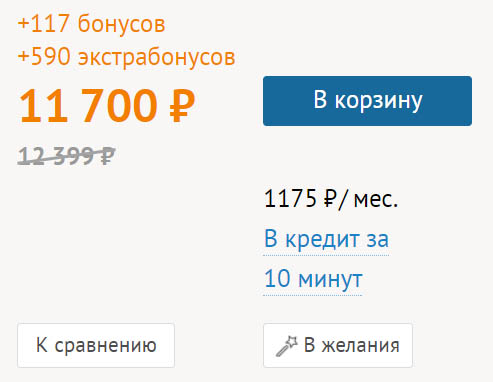

Покупалась плата в Ситилинке (и как обычно сразу после покупки товара, его цена снизилась):


ASUS PRIME Z370-A

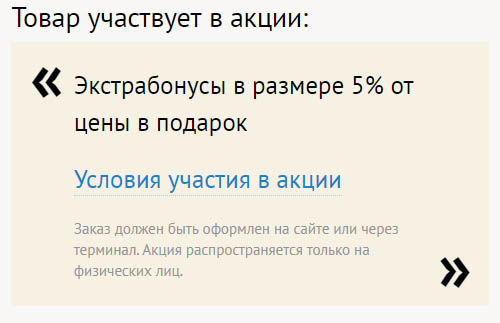

Плюс за материнскую плату еще помимо бонусов, начисляют экстрабонусы:

ASUS PRIME Z370-A

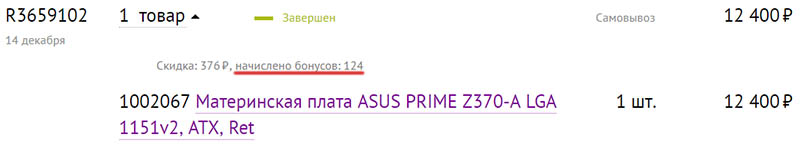

Но в личке о них информации нет:

ASUS PRIME Z370-A

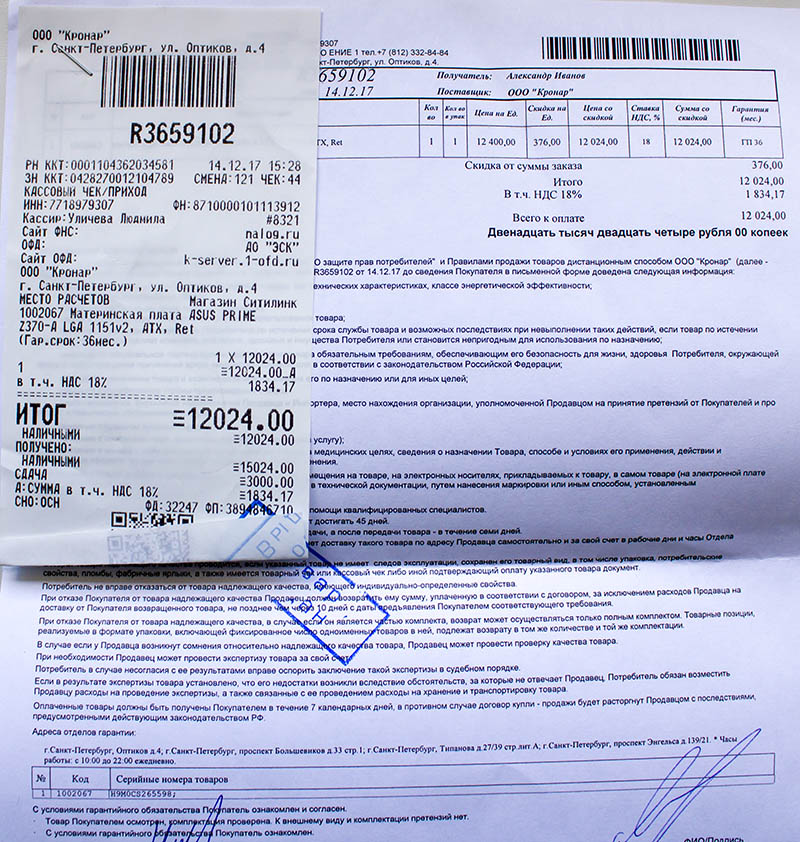

Чек и товарный чек на покупку системной платы ASUS PRIME Z370-A:

ASUS PRIME Z370-A

Рассматриваем покупку, фото коробки с материнской платой ASUS PRIME Z370-A:

ASUS PRIME Z370-A

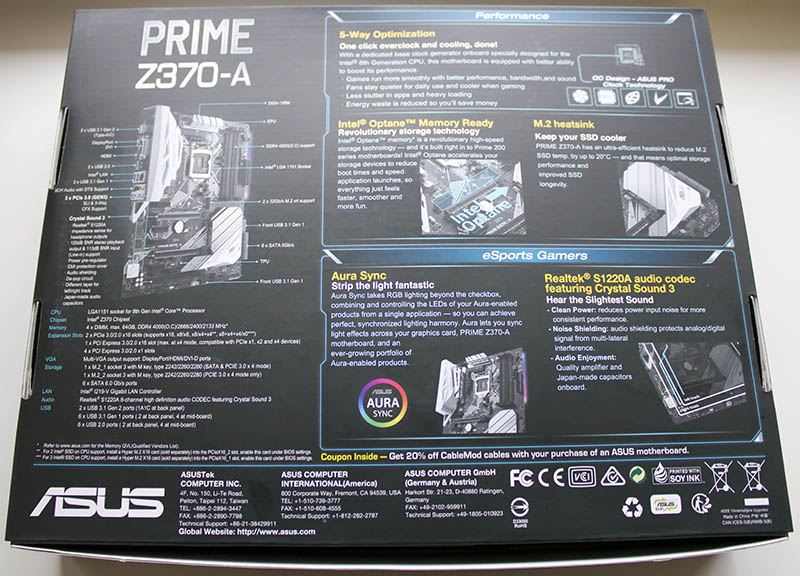

Фото коробки с обратной стороны:

ASUS PRIME Z370-A

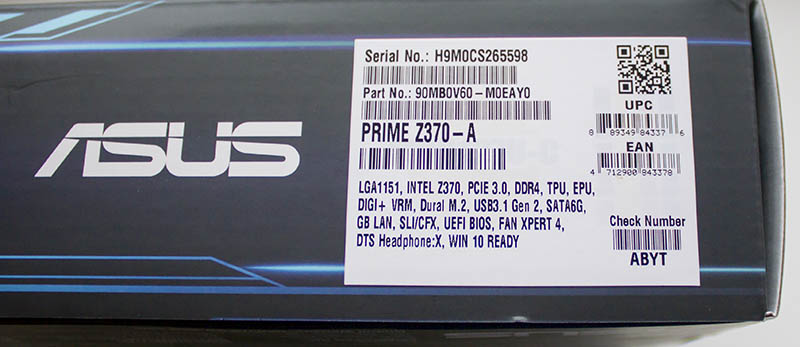

Наклейка с информацией на боковой стороне:

ASUS PRIME Z370-A

Комплектация: руководство пользователя и другая макулатура.

ASUS PRIME Z370-A

DVD диск с драйверами:

ASUS PRIME Z370-A

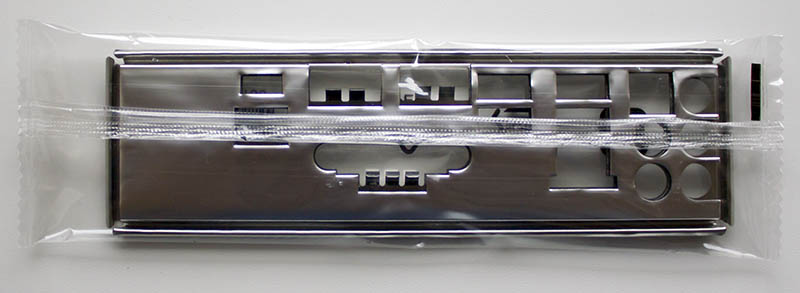

Задняя планка, она идет с толстой мягкой прокладкой, будем надеяться, что не получится такого же косяка с USB Type-C портом, как у платы: MSI Z97A GAMING 6 (подробнее читаем здесь).


ASUS PRIME Z370-A

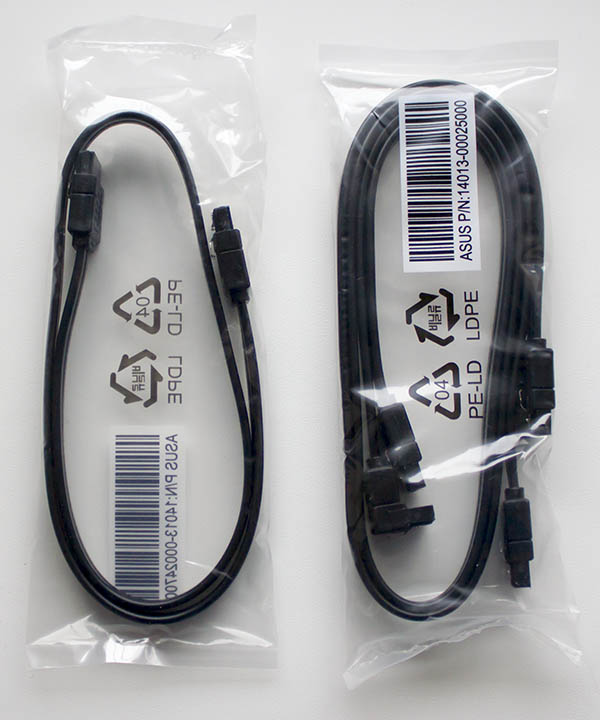

Три кабеля SATA III.

ASUS PRIME Z370-A

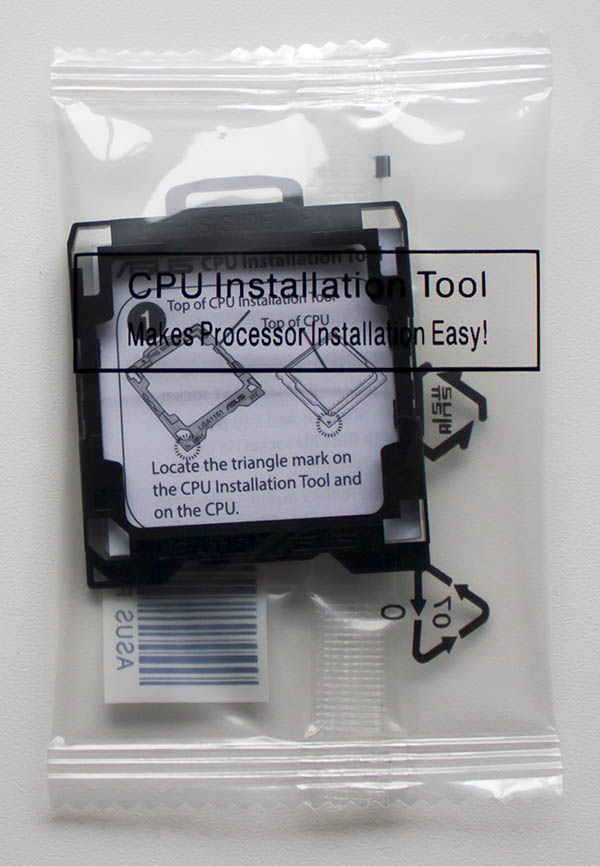

Пластиковая рамка CPU Installation Tool для безопасной установки процессора в сокет.

ASUS PRIME Z370-A

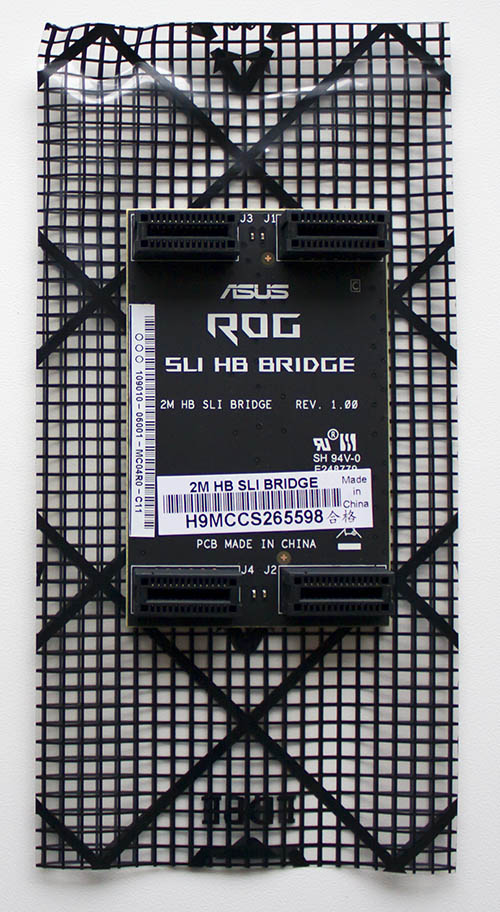

SLI коннектор Bridge 2M (ASUS ROG SLI HB BRIDGE) для объединения пары видеокарт серии GeForce GTX 10xx.


ASUS PRIME Z370-A

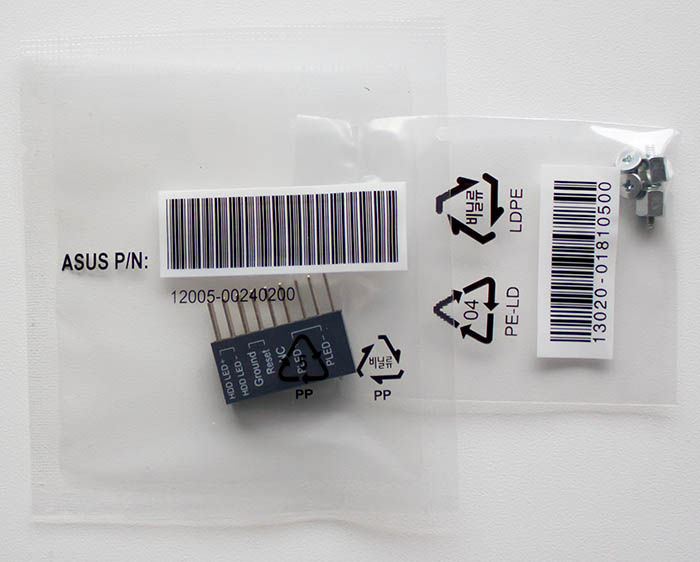

Q-Connector для простого подсоединения управляющих кнопок и индикаторов, и набор состоящий из винтов и крепежа для установки двух М.2 накопителей.


ASUS PRIME Z370-A

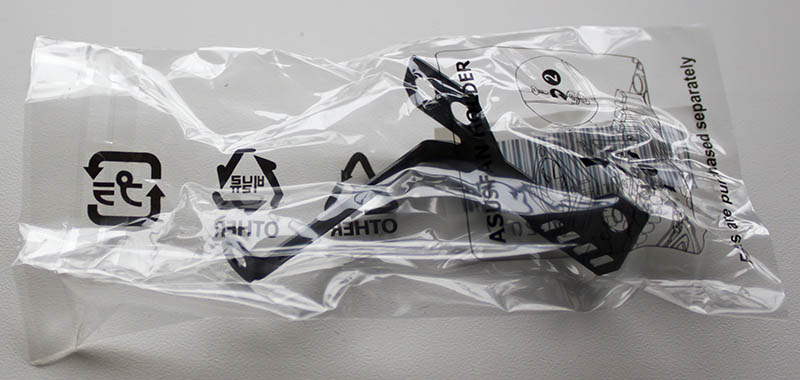

Металлическая стойка для фиксации вентилятора.

ASUS PRIME Z370-A

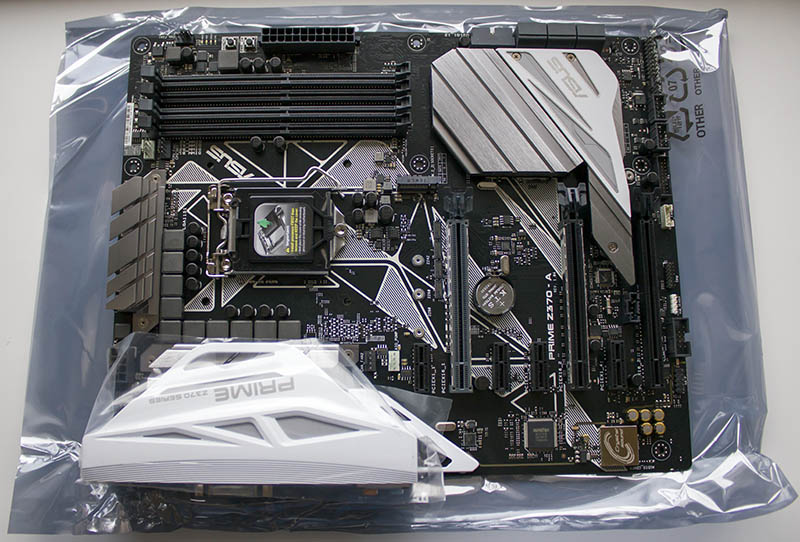

Фото системной платы ASUS PRIME Z370-A, в частности мы видим 4х DIMM слота с односторонним механизмом фиксации (это сделано для того, чтобы длинная видеокарта не мешала установке модулей памяти). Декоративный пластиковый защитный кожух белого цвета для портов ввода/вывода.


ASUS PRIME Z370-A

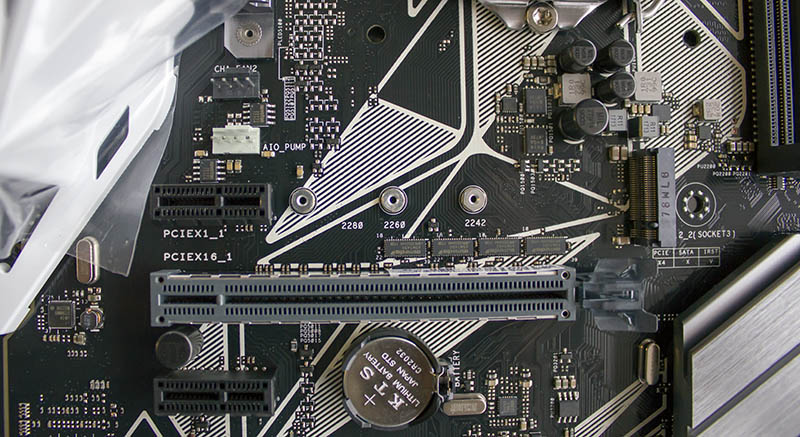

Фото верхнего слота M2_2 с поддержкой PCIe NVMe накопителей.

ASUS PRIME Z370-A

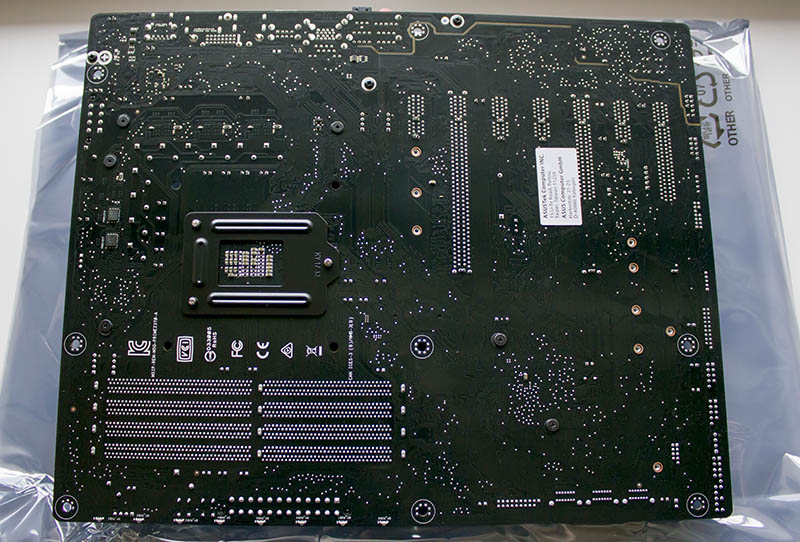

Обратная сторона системной платы ASUS PRIME Z370-A, там мы в частности видим 8 штук RGB светодиодов:


ASUS PRIME Z370-A

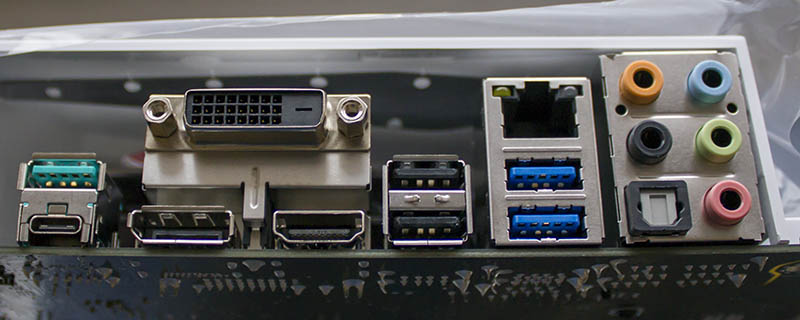

Порты и видеовыходы: 2х порта USB 3.1 Gen 2 (Type-A и Type-C), DVI / DisplayPort 1.2 / HDMI 1.4b, 2х USB 2.0, RJ-45, 2x USB 3.0 и аудио входы/выходы. Обращаем внимание на отсутствие PS/2 и наличие DisplayPort.


ASUS PRIME Z370-A

Шесть портов SATA III развернутых на 90 градусов и разъем для подключения внутренних USB 3.1 Gen1 портов (U31G1_12).


ASUS PRIME Z370-A

1x Thunderbolt header (TB_HEADER) 5-контактный разъем для подключения карты расширения ASUS ThunderboltEX 3.

ASUS PRIME Z370-A

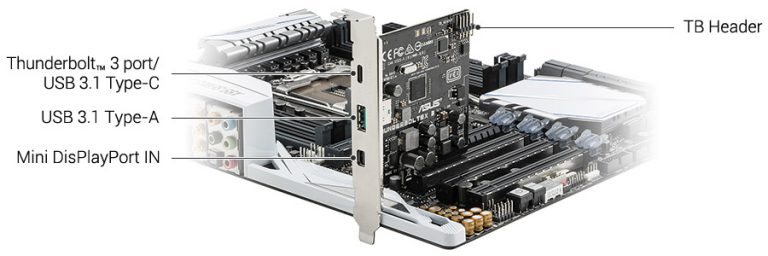

Карта расширения ASUS ThunderboltEX 3 с интерфейсом Thunderbolt 3 (40Гбит/с), для подключения внешних дисков, карт видеозахвата, мониторов или внешнего корпуса для видеокарт ASUS ROG XG STATION 2.


ASUS ThunderboltEX 3

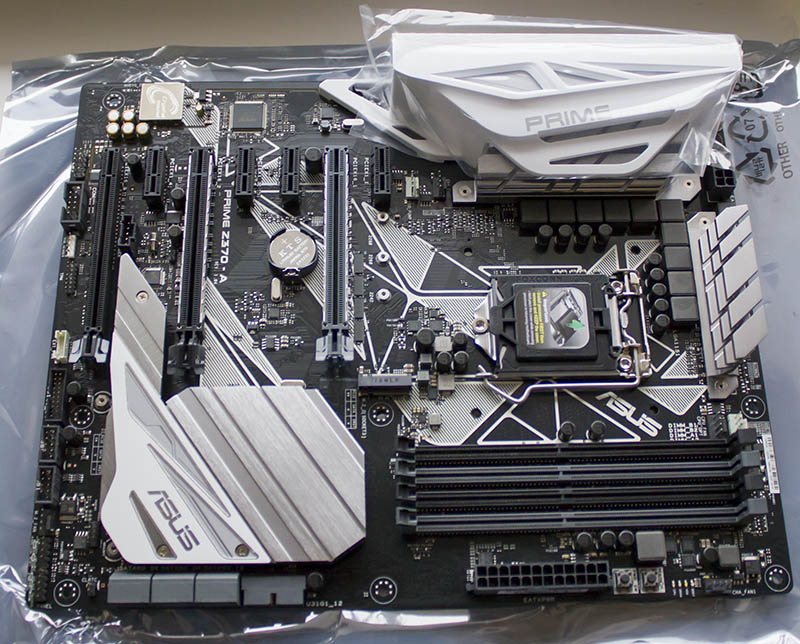

Фото системной платы ASUS PRIME Z370-A с другой стороны, размеры платы 305 х 244 мм:

ASUS PRIME Z370-A

Читаем далее про работу с M.2 накопителями.
