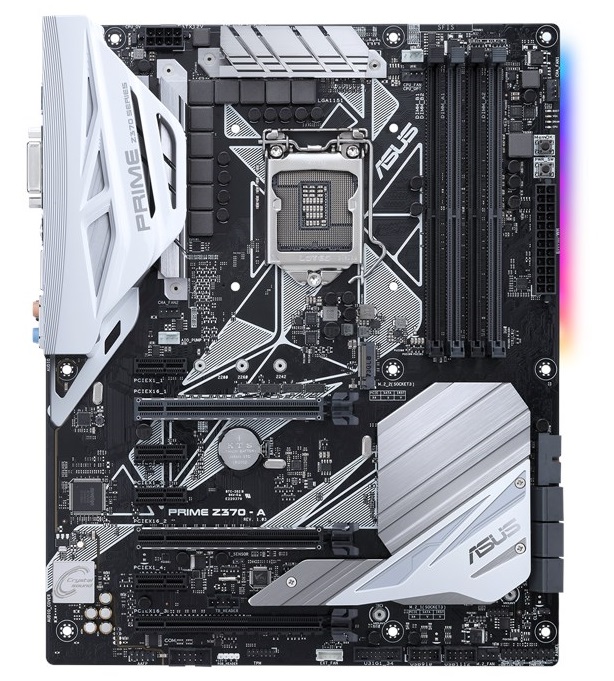

ASUS PRIME Z370-A
Материнская плата ASUS PRIME Z370-A формата ATX с чипсетом Intel Z370 и современными интерфейсами:
- Совместимость с новейшими процессорами Intel Core восьмого поколения, устанавливаемыми в разъем LGA1151v2.
- 5-сторонняя оптимизация компьютера одним щелчком мыши.
- Оптимизированная разводка модулей памяти для увеличения разгонного потенциала (технология OptiMem).
- Интеллектуальная система охлаждения с регулировкой вентиляторов и водяных помп через утилиту Fan Xpert 4 или интерфейс UEFI BIOS.
- Современные интерфейсы: Thunderbolt 3, два порта M.2 и поддержка памяти Intel Optane.
- Радиатор для охлаждения твердотельного накопителя с интерфейсом M.2.
- Светодиодная подсветка Aura Sync, синхронизируемая с подсветкой других совместимых устройств.
Материнская плата ASUS серии Prime Z370 не только станет надежным фундаментом для вашего первого компьютера, но и откроет широкие перспективы его апгрейда по мере увеличения ваших амбиций. Поддерживая всю функциональность новейших процессоров Intel Core восьмого поколения, она дополняет ее инновационными решениями от ASUS, такими как автоматическая настройка компьютера, гибкое управление системой охлаждения, высококачественный встроенный звук и совместимость с контроллером вентиляторов Fan Extension Card. Материнские платы ASUS Prime Z370 – оптимальный выбор для всех, кто хочет легко собрать свой собственный ПК.
Найти правильные настройки компьютера для конкретных сценариев работы стало предельно просто – достаточно воспользоваться функцией 5-сторонней оптимизации от ASUS.
- Удобная утилита автоматически оптимизирует профили с настройками разгона и системы охлаждения под конфигурацию вашего компьютера.
- Вентиляторы работают на невысокой скорости при запуске обычных приложений, чтобы минимизировать шум, но ускоряются с ростом нагрузки на центральный или графический процессоры.
- Стресс-тест позволяет проверить стабильность работы компьютера под увеличенной нагрузкой на центральный процессор или оперативную память.
Утилита Fan Xpert 4 позволяет регулировать скорость вращения различных вентиляторов и работу помпы водяной системы охлаждения в зависимости от уровня загрузки и температуры компонентов компьютера. Пользуясь гибкими настройками, можно легко обеспечить эффективное охлаждение при минимальном уровне шума.
Материнская плата PRIME Z370-A предлагает гибкие средства управления системой охлаждения компьютера, которые доступны через интерфейс UEFI BIOS и специальную утилиту Fan Xpert 4.
Каждый вентиляторный разъем может быть настроен на регулировку на основе данных от нескольких (до трех) термодатчиков. Более того, утилита Fan Xpert 4 позволяет задавать в качестве базиса для регулировки системных вентиляторов температуру видеокарты.
Для слотов памяти используется оптимизированная разводка в определенном слое печатной платы (технология OptiMem), способствующая минимизации электромагнитных помех, и T-образная топология подключения, улучшающая синхронизацию между сигналами, идущими в разные модули. Благодаря этому улучшается стабильность работы памяти, в том числе и на повышенных частотах, вплоть до DDR4-4000 – при заполнении всех слотов.
Технология Pro Clock – это специальный генератор тактовой частоты, позволяющий задавать базовую частоту работы для процессоров Intel Core восьмого поколения на уровне 432 МГц и выше. Дополняя уже знакомый пользователям TPU-чип, он позволяет добиться более высоких результатов при разгоне компьютера.
Чтобы обеспечить дополнительное охлаждение элементов системы питания под высокой нагрузкой, например в режиме разгона, можно установить дополнительный вентилятор, для которого предусмотрено специальное крепление на радиаторе и соответствующий разъем. Такой вентилятор (поддерживаются модели диаметров 40 и 50 мм) поможет снизить температуру процессорного стабилизатора напряжения на величину до 25 градусов!
Графический интерфейс BIOS с поддержкой мыши предлагает два режима работы: «простой» режим с базовыми настройками для обычных пользователей и «продвинутый» для энтузиастов.
Используя четыре линии PCI Express 3.0/2.0, интерфейс M.2 обеспечивает скорость передачи данных до 32 Гбит/с. Он идеально подходит для подключения современных твердотельных накопителей.
Чтобы обеспечить стабильную работу твердотельного накопителя, который вставляется в слот M.2, на материнской плате имеется специальный радиатор, значительно понижающий его температуру под высокой нагрузкой.
На материнской плате Prime Z370-A имеются специальные монтажные отверстия для установки крепежа для 40-миллиметрового вентилятора, с помощью которого можно охлаждать накопитель в слоте M.2. Дополняя соответствующий радиатор, такой кулер способен существенно снизить температуру охлаждаемого устройства и предотвратить падение производительности, которое могло бы возникнуть из-за перегрева.
Материнская плата Prime Z370-A является совместимой с энергонезависимой памятью нового типа, разработанной компанией Intel и получившей название Optane. Выступая в качестве более быстрой альтернативы твердотельным накопителям, модули памяти Optane помогают ускорить процесс загрузки операционной системы и приложений, что делает весь компьютер более отзывчивым в ответ на действия пользователя.
Данная материнская плата наделена USB-портами стандарта USB 3.1, пропускная способность которых (10 Гбит/с) вдвое превышает возможности USB 3.0. Они представлены обычным разъемом Type-A, обеспечивающим совместимость с устройствами предыдущих поколений, и обратимым разъемом Type-C.
Материнская плата Prime Z370-A совместима с ThunderboltEX 3 – сертифицированным адаптером стандарта Thunderbolt 3, позволяющим легко реализовать в компьютере поддержку этого современного периферийного интерфейса. Обеспечиваемой им скорости (до 40 Гбит/с) будет достаточно для беспроблемной работы сразу нескольких Thunderbolt-совместимых устройств одновременно, что весьма полезно, ведь к одному порту можно последовательно подключить до шести устройств. Физически интерфейс реализован в виде обратимого разъема USB 3.1 Type-C, который совместим с USB-компонентами и поддерживает стандарт питания USB Power Delivery для ускоренной подзарядки мобильных гаджетов.
*Плата ThunderboltEX 3 продается как отдельный продукт и в комплект не входит.
Ethernet-контроллеры, разработанные специалистами Intel, славятся своей стабильной и эффективной работой при низком уровне загрузке центрального процессора.
SafeSlot – это особый способ крепления слота PCIe на основе дополнительных внутренних металлических элементов, которые обеспечивает большую прочность и устойчивость к деформациям при установке и извлечении плат расширения.
ASUS – это крупнейший производитель материнских плат и разработчик множества инноваций, которые впоследствии стали промышленными стандартами. Благодаря многолетнему опыту, компания ASUS является лидером отрасли с точки зрения производительности, надежности и совместимости производимых ей устройств. Если вы хотите собрать самый лучший компьютер – используйте материнскую плату ASUS!
Основу аудиосистемы материнской платы Prime Z370-A составляет кодек Realtek S1220A, который обладает превосходными характеристиками. Так, соотношение сигнал-шум данного аудиорешения составляет 120 дБ для линейного стереовыхода и 113 дБ для линейного входа. При подключении наушников происходит автоматическая настройка уровня усиления с целью обеспечения оптимального диапазона громкости звука.
Prime Z370-A – это не только мощная и функциональная, но еще и невероятно красивая материнская плата, ведь она оснащается встроенной системой подсветки Aura с гибкой регулировкой. Кроме того, к ней можно подключить дополнительную светодиодную ленту и синхронизировать визуальные эффекты с другими Aura-совместимыми устройствами ASUS, чтобы тем самым придать компьютеру еще большую индивидуальность и яркость.
*К разъему Aura можно подключать светодиодные ленты формата 5050 RGB с максимальным током 3А (12 В). Максимальная яркость достигается тогда, когда длина ленты не превышает трех метров.
Материнская плата Prime Z370-A несет на себе значок «Beyond VR Ready», что означает не только полную совместимость с современными системами виртуальной реальности, но и высокую производительность, необходимую для любых других типов приложений: профессиональных, геймерских, развлекательных.
Построена на чипсете: Intel Z370 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i7, Core i5, Core i3 восьмого поколения (Intel Coffee Lake), вставляемыми в разъем LGA1151v2. Он отличается высокой стабильностью, производительностью и пропускной способностью. Чипсет Z370 поддерживает до десяти портов USB 3.1 Gen 1, шесть портов SATA 6 Гбит/с и интерфейс M.2 (32 Гбит/с), а также позволяет использовать графическое ядро, встроенное в современные процессоры Intel.
Поддержка технологии Intel Turbo Boost 2.0.
Поддержка функции Multicore Enhancement, она активируется в настройках BIOS, и позволяет всем ядрам работать на Turbo Boost частоте.
Сокет: LGA 1151. Данная материнская плата совместима с процессорами Intel Core 8-го поколения для разъема LGA1151, которые включают в себя интегрированное графическое ядро и контроллеры памяти и шины PCI Express с поддержкой двухканальной DDR4 SDRAM и 16 линий PCI Express 3.0/2.0.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 64Гбайта, поддержка двухканальной DDR4 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2400(O.C.) / 2133(O.C.). Совместимость с non-ECC модулями ОЗУ. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Поддержка Intel Extreme Memory Profile (XMP) 2.0.
Слоты расширения: 2х PCIe 3.0/2.0 x16 (работающие в режимах: x16 или x8/x8), 1х PCIe 3.0/2.0 x16 (работающий в режиме: x4), 4х PCIe 3.0 х1.
Поддержка Multi-GPU конфигураций: NVIDIA 2-Way SLI (две видеокарты nVidia, используют только линии процессора) и AMD 3-Way CrossFireX (три видеокарты AMD).
При использовании двух SSD в плате Hyper M.2 X16 (продаётся отдельно), её требуется устанавливать в слот PCIeX16_2 и затем активировать её в BIOS.
При использовании трёх SSD в плате Hyper M.2 X16 (продаётся отдельно), её требуется устанавливать в слот PCIeX16_1 и затем активировать её в BIOS.
2х порта USB 3.1 Gen 2 (Type-A и Type-C) построенные на контроллере ASMedia ASM3142 и поддерживающие ток 3А, 6х USB 3.1 Gen 1 портов и 6х портов USB 2.0.
Нет PS/2 разъемов.
2x M.2 слота, 2280 (интерфейс PCIe 3.0 х4 и SATA), верхний слот (без радиатора) только с интерфейсом PCIe 3.0 х4.
6х SATA 6.0 Гб/с портов с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
М.2_1 (нижний) с PCIe SSD – все порты SATA активны.
М.2_1 (нижний) с SATA SSD – порт SATA_1 не активен.
М.2_2 (верхний) с PCIe SSD – порты SATA_5 и 6 не активны.
М.2_2 (верхний) SATA SSD не поддерживаются.
Gigabit LAN контроллер: Intel I219V. Эксклюзивная функция Turbo LAN, работающая на базе технологии приоретизации трафика cFosSpeed, позволяет задать приоритеты использования пропускной способности сетевого соединения различными приложениями с помощью удобного пользовательского интерфейса. Даже будучи новичком, вы можете получить значительный прирост скорости – до 45%. Для опытных пользователей предлагается режим Advanced Mode.
Поддержка встроенного графического ядра Intel HD Graphics.
Видеовыходы: HDMI 1.4b, DisplayPort 1.2 и DVI.
Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
Данная материнская плата обладает высококачественной аудиосистемой на базе встроенного 8-канального звукового кодека Realtek S1220A.
Встроенное аудиорешение с превосходными характеристиками (соотношение сигнал/шум на уровне 120 дБ) наделяет данную материнскую плату впечатляюще чистым «голосом».
Аудиозона отделена от основного массива, в цепи используются специализированные японские емкости Nichicon, а платформа имеет систему автоматического определения сопротивления подключенного устройства.
Шесть 4-контактных разъемов для подключения системных вентиляторов и процессорного кулера.
Внизу платы находится коннектор для подключения дополнительной панели (Fan Extention Hub).
Возможности Multi I/O обеспечены микросхемой NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портом COM, а также обеспечивает мониторинг.
1х разъем Trusted Platform Module (TPM).
В правом верхнем углу можно обнаружить кнопки питания: PWR_SW, а также MemOK!, которая поможет запустить систему, если возникла какая-либо несовместимость с модулями оперативной памяти.
128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, и ASUS DRAM SPD (Serial Presence Detect).
10-фазная схема питания процессора: 8 снабжают электричеством вычислительные блоки CPU, еще две взаимодействуют с графическим ядром в нем.
За управление напряжением на плате отвечает чип DIGI+ AS1400BT.
Разъемы питания: 1x 24-pin ATX, 2x 8-pin ATX 12V и 6-pin EATX 12 V_1 (который используется при установке нескольких видеокарт).
Есть возможность полностью отключить подсветку, в настройках BIOS заходим в меню Advanced Options > APM Configuration и включаем режим ErP Ready S4+S5.
Поддержка установки пластиковых деталей, напечатанных при помощи 3D-принтера.
Поддержка операционных систем: Microsoft Windows 10 64-разрядная.
Форм-фактор: ATX, 305х244мм.
Комплект поставки: материнская плата ASUS Prime Z370-A, 3х кабеля SATA III, SLI коннектор Bridge M для объединения пары видеокарт серии GeForce GTX 10xx, заглушка панели разъемов, ASUS Q-Shield и Q-Connector (для простого подсоединения управляющих кнопок и индикаторов), набор состоящий из винтов и крепежа для установки М.2, пластиковая рамка CPU Installation Tool для безопасной установки процессора в сокет, металлическая стойка для фиксации вентилятора, DVD диск с программным обеспечением, описание.
Гарантия: 3 года.
*Про тестирование материнской платы ASUS Prime Z370-A читаем здесь.
