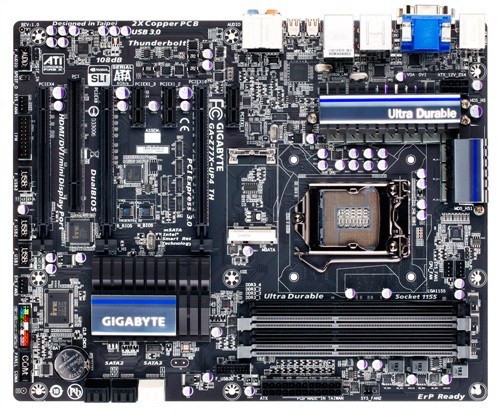

GIGABYTE GA-Z77X-UP4 TH (rev. 1.0)

GIGABYTE GA-Z77X-UP4 TH (rev. 1.0)

Компания Gigabyte выпустила ATX системную плату GA-Z77X-UP4 TH (rev. 1.0) с двумя портами Thunderbolt и рекомендованную для устройств Blackmagic Design с интерфейсом USB 3.0.
Компания GIGABYTE представляет первые в мире сертифицированные системные платы, оснащенные двумя портам интерфейса Thunderbolt. Изделия GIGABYTE с высокоскоростным интерфейсом Thunderbolt поддерживают одновременное подключение к ПК до 12 внешних устройств и до 3 мониторов, при этом процедура передачи массива данных емкостью 1 Тбайт данных займет всего пять минут, что позволяет позиционировать Thunderbolt как самый скоростной интерфейс для настольных ПК.
Системные платы GIGABYTE, оснащенные прогрессивным высокоскоростным интерфейсом Thunderbolt поддерживают одновременное подключение к компьютеру до 12 внешних устройств средствами двунаправленного 10-Гбит канала передачи данных, включая DisplayPort- и PCIe-трафик. Благодаря интерфейсу Thunderbolt к ПК теперь можно подключить сразу несколько высокоскоростных устройств хранения данных и несколько HD-дисплеев. GIGABYTE тесно сотрудничает с несколькими ведущими производителями громоболт устройств: Promise Technology, LaCie, BlackMagic, Western Digital, Seagate, Elgato, CalDigit и производителем кабелей Sumitomo.
Два порта интерфейса Thunderbolt - быстрое, гибкое и простое решение. Компания GIGABYTE представляет первые в мире сертифицированные компанией Intel системные платы, оснащенные не одним, а сразу двумя портами интерфейса Thunderbolt на задней панели. Каждый порт Thunderbolt поддерживает двунаправленную передачу данных со скоростью до 10 Гбит/с. Благодаря технологии Thunderbolt медиа контент формата HD-видео можно загрузить всего за 30 секунд.
Системные платы GIGABYTE, с двумя портами Thunderbolt, поддерживают одновременное подключение до 12 устройств и обеспечивают скорость передачи данных до 10 Гбит/с на каждый порт.
В рамках концепции 333 Onboard Acceleration системные платы GIGABYTE 7-серии оснащены скоростными интерфейсами для передачи данных, включая SuperSpeed USB 3.0, SATA Revision 3.0 (6 Гбит/с) и функцией 3x USB Power Boost для гарантированно стабильного функционирования энергоемких внешних USB-устройств.
Фирменная технология GIGABYTE On/Off Charge дает возможность заряжать ваш iPhone, iPad и iPod Touch даже в тот момент, когда ПК, к которому они подключены находится в состоянии ожидания или выключен (программное отключение). Логичное развитие концепции GIGABYTE 3x USB PowerBoost - функция On/Off Charge предполагает зарядку подключенных к USB-портам внешних устройств большим током (по сравнению с типовыми решениями). Это позволяет существенно сократить время зарядки, и завершить процедуру даже быстрее, чем от штатного зарядного устройства.
Благодаря эксклюзивной технологии All Digital Engine, которая обеспечивает доступ к управлениюпитанием, системные платы GIGABYTE Z77-серии идеальным образом подходят для совместной работы с ЦП Intel Core 3-поколения. Предложенная схема, реализованная средствами цифровых контроллеров, способна адекватно и весьма оперативнообрабатывать запросы, эффективно управляя ключевыми параметрами цепей питания наиболее энергоемких компонентов системы.
GIGABYTE 3D Power: цифровой контроль напряжения, фазы и частоты. Каждый из наиболее значимых компонентов системы - ЦП, графический процессор, VTT-модуль и ОЗУ, - обслуживает персональный цифровой контроллер. Реализованная на платах GIGABYTE 7-серии функция All Digital Engine, позволяет осуществлять в автоматическом режиме точную компенсацию напряжения, поддерживая на должном уровне ключевые параметры цепей питания.
Фирменная утилита GIGABYTE EZ Smart Response позволяет осуществить конфигурирование дисковой подсистемы под управлением технологии Intel Smart Response в автоматическом режиме, предварительно выполнив всего одно действие. Типовая процедура активации функции Intel Smart Response предполагает последовательное выполнение целого ряда действий пользователем, обладающим некоторыми базовыми знаниями и навыком работы на ПК, кроме того, она довольно продолжительна по времени. Утилита EZ Smart Response позволяет выполнить все промежуточные действия без участия пользователя, позволяя существенно сократить время инсталляции и повысить быстродействие дисковой системы до уровня гибридных накопителей.
Интерактивная утилита 3D Power - прогрессивный инструмент управления и контроля характеристик цепей питания в режиме реального времени. Это позволяет варьировать производительность системы, добиваясь повышеной стабильности в штатном режиме или максимальной производительности в режиме Overclocking.
Средствами 3D Power можно изменять напряжение и откалибровать цепи питания ЦП, что позволяет избежать падения напряжения Vdroop и поддерживать его оптимальное значение для любого режима. Кроме того, реализована защита от перенапряжения для ЦП, IGP, VTT-модуля и системного ОЗУ.
Пользователю доступна калибровка OCP (защита от превышения значения тока) для ЦП, встроенного контроллера памяти и модулей ОЗУ. Это позволяет предоставлять эфективно распределять ресурсы энергоснабжения.
Контроль частоты осуществляется средствами цифрового PWM-контроллера компании International Rectifier, который позволяет оперативно варьировать частоту ЦП под текущие задачи. Средствами PWM-контроллера пользователю доступен весь диапазон значений частоы.
Революционная функция GIGABYTE 3D BIOS на базе фирменной технологии GIGABYTE UEFI DualBIOS представлена двумя интерактивными режимами, уникальный графический интерфейс которых по достоинству оценят и рядовые пользователи ПК, и энтузиасты.
Основу эксклюзивной технологии 3D BIOS составляет пара микросхем BIOS, которые функционируют под управлением фирменной разработки GIGABYTE - технология UEFI DualBIOS. Превосходный графический интерфейс, 32-разрядная глубина цвета и навигация с помощью мыши - все вместе, несомненно, по достоинству оценят как новички, так и опытные пользователи. Необходимо также отметить, что GIGABYTE UEFI DualBIOS совместно с 64-разрядной ОС на аппаратном уровне поддерживает современные жесткие диски большой емкости.
Благодаря технологии UEFI DualBIOS режим 3D в корне меняет привычное представление о традиционном BIOS, наглядный интерфейс, доступен для понимания даже для начинающих пользователей.Графическая составляющая 3D-интерфейса позволяет в интерактивном режиме ознакомиться с основными компонетами системной платы и оценить функциональность ключевых настроек BIOS.
Расширенный режим Advanced Mode, наиболее полно отображающий весь функционал среды UEFI BIOS, адресован, подготовленным пользователям и поклонникам оверклокинга, которым необходим полный контроль над аппаратной составляющей ПК. Возможности раздела M.I.T., например, позволяют осуществлять тонкую настройку параметров системы на базе нового цифрового "движка" GIGABTE 3D Power. Таким образом, реализованный средствами оптимизированного графического UEFI-интерфейса режим Advanced Mode - это мощный инструмент для управления ключевыми параметрами ПК, который опирается на многолетний опыт специалистов GIGABYTE, занимающихся разработкой и совершенствованием BIOS.
Системные платы GIGABYTE 7-серии позволяют подключать к системе на базе платформы Intel новые скоростные платы расширения. В рамках анонса процессоров Intel Core 3-поколения состоялась презентация чипсетов 7-серии, в которых реализована поддержка шинного интерфейса PCI Express 3.0 с возросшей пропускной способностью, что дает возможность воспользоваться всеми преимуществами дискретных графических плат нового поколения.
Системные платы 7-серии могут функционировать совместно с технологией Lucid Virtu - оптимизированное ПО виртуализации данных, которое улучшает визуальную составляющую, обеспечивает быстрый отклик системы, ускоряет обработку видеопотоков и обеспечивает плавное воспроизведение мультимедийного контента, даже если основу ПУ составляют не слишком производительные компоненты.
Среди преимуществ Lucid Universal MVP функция Hyperformance, которая исключает избыточные для рендеринга задачи и предсказывает потенциальные проблемы синхронизации видеопотока, обеспечивает быструю смену кадров, четкие визуальные эффекты и устраняет разрыви между сценами.
Средствами доступных новой платформе технологий можно организовать динимическое переключение между встроенной и дискретной графикой в автоматическом режиме.
Благодаря новейшим технологиям визуализации процессоры 3 поколения Intel Core вы сможете насладиться мультимедийным контентом высокого качества. Встроенная поддержка нескольких дисплеев, поддержка DirectX 11, технологии Intel Quick Sync Video 2.0 и Intel HD Graphics 4000/2500 выводят 3D игры и мультимедиа контент на новый уровень интерактивности.
Технология Intel Quick Sync 2.0 - ускоренное преобразование медиаконтента, аппаратное кодирование видео в программах: Sony Vegas Pro 12 и Grass Valley EDIUS Pro 6.5. Помогает сэкономить ваше время, ускоряя процесс создания и редактирования видео, синхронизации с другими устройствами и обмена по локальной сети и через интернет. Технология Intel Quick Sync Video встроена в процессор, поэтому декодирование видео занимает гораздо меньше времени в сравнении с программной обработкой.
Microsoft DirectX 11 раскрывает все трехмерные визуальные и интерактивные звуковые эффекты, представленные в современных компьютерных играх. Это средство обеспечивает повышенную эффективность работы, использует мощь современных многоядерных процессоров и предоставляет поддержку для передовых технологий создания теней и текстур, таких как тесселяция.
Гибкие возможности для графики. Возможность использовать несколько видеокарт в CrossFireX или SLI, обеспечивая в конечном итоге отличную производительность графики для геймеров, которым требуется повышенная частота смены кадров без ущерба для качества.
Системные платы GIGABYTE 7-серии оснащены разъемом mSATA для самостоятельной установки SSD-накопителя (в виде миниатюрной платы расширения) и активации фирменных технологий Intel Smart Response и Intel Rapid Start. Установка доступного по цене SSD-устройства позволит существенно сократить время загрузки ПК, вчастности из режимов Suspend to Disk and Standby и повысить производительность системы в целом.
LAN Optimizer – это бесплатное приложение, которое вместе с сетевым контроллером обеспечивает эффективное управление сетевыми ресурсами, позволяет выбрать оптимальный профиль для различных типов сетевого трафика и назначить приоритет для критичных приложений (например, игры, трансляция потоков медиаконтента, службы доставки мгновенных сообщений или трафик веб-браузера). Управление всеми опциями LAN Optimizer автоматическое, что особенно важно для пользователей, не имеющих необходимого навыка управления домашней сетевой инфраструктурой.
Вместе с системными платами GIGABYTE 7-серии поставляется эксклюзивная утилита EZ Setup, благодаря которой рядовые пользователи смогут быстро и легко задействовать фирменные технологии компании Intel, позволяющие оптимизировать и ускорить работу ПК. В состав утилиты EZ Setup входят три приложения, которые существенно упрощают процедуру инсталляции ключевых технологий Intel, реализованных в платах 7-серии.
Технология Intel Smart Connect позволяет автоматически обновлять установленное на компьютере ПО, поступающую по электронной почте инфорацию, контент, размещенный в социальных сетях, причем даже в тот момент, когда ПК находится в спящем режиме. В прошлом томительной ожидание мировых новостей и писем от друзей - просто нажмите кнопку "On" и процесс обновления стартует незамедлительно.
Технология Intel Rapid Start позволяет оперативно "разбудить" устройство (в том числе, из состояния глубокого сна) и вывести его на рабочий режим. Воспользовавшись этой технологией, даже неподготовленный пользователь сможет немедленно приступить к работе на "уснувшем" ПК под управлением ОС Windows 7, без перезагрузки системы. Благодаря технологии Intel Rapid Start восстановить предыдущую сессию столь легко, как будто вы не прекращали работать с приложением, без опасения потерять данные.
GA-Z77X-UP4 TH спроектированы на базе эксклюзивной технологии Ultra Durable 5, среди отличительных признаков которой следует отметить качественные регуляторы напряжения IR3550 PowIRstage производства компании International Rectifier, печатную плату с удвоенной толщиной медных проводников в слоях питания и заземления, а также дроссели с ферритовым сердечником, рассчитанные на работу с токами до 60A. Технология Ultra Durable 5 - это комфортный микроклимат и продолжительный срок службы компонентов (в любом режиме температура не превышает 60C).
"Инновационные платы GIGABYTE с двумя портами Thunderbolt обеспечивают исключительную производительность и являются идеальным решением для тех, кто занимается профессиональной обработкой видео на ПК,” – заметил Грант Пэтти (Grant Petty), генеральный директор компании Blackmagic Design. "Широкий спектр устройств с интерфейсом Thunderbolt открывает неограниченные возможности для работы с контентом любого формата и позволяет добиться превосходных результатов в процессе монтажа и обработки видео”.
"Сотрудничество с компанией GIGABYTE было крайне плодотворным,” – отметил Коста Панагос (Kosta Panagos), руководитель департамента креативного маркетинга компании CalDigit. – "Системные платы GIGABYTE 7-серии с интерфейсом Thunderbolt формируют новый класс настольных ПК, которые отличает потрясающая гибкость. Системные платы GIGABYTE идеально совместимы с нашими T1 и T2 моделями на базе технологии Thunderbolt, этот тандем демонстрирует недостижимую ранее производительность дисковой подсистемы”.
Dave Helmly из Adobe Systems Incorporated в своем блоге DAV's TechTable рассказывая о Thunderbolt, упоминает системную плату GIGABYTE GA-Z77X-UP4 TH, значит адобовские инженеры как и их коллеги из Blackmagic Design, используют ее в своих тестах конфигураций.
Характеристики системной платы GIGABYTE GA-Z77X-UP4 TH (rev. 1.0):
Построена на чипсете: Intel Z77 Express.
Поддержка 22нм процессоров: Intel Core i7 / i5 / i3. Основанные на разъеме LGA 1155, процессоры Intel Core 3-го поколения имеют до четырех высокопроизводительных 64-битных процессорных ядер и до 8 МБ кэш-памяти уровня L3 Smart Cache. Процессоры Intel Core 3-го поколения отличает автоматический подъем частоты и общей производительности в целом, именно тогда, когда это необходимо больше всего.
Поддержка технологии Intel Turbo Boost 2.0.
Сокет: LGA 1155.
4х 1.5V DDR3 DIMM слота с поддержкой до 32ГБ памяти, поддержка двухканальной DDR3 2400+ (OC)/1600/1333/1066 MHz памяти.
Поддержка модулей памяти XMP (Extreme Memory Profile).
Рекомендованные (валидированные) модули памяти для 4х слотов:
Объемом 4Гбайта и скоростью работы DDR3 2400: A-DATA AX3U2400GC2G10-DG2, G.SKILL F3-19200CL11Q-16GBZHD, G.SKILL F3-19200CL9Q-16GBZHD, KingMax FLLF68F-C8KKAA.
Объемом 4Гбайта и скоростью работы DDR3 2133: A-DATA AX3U2133GC4G9B-DG2, Apacer 78.BAGE4.AFD0C, CORSAIR CMZ16GX3M4X2133C11R, G.SKILL F3-17000CL9Q-16GBXLD, G.SKILL F3-17000CL9Q-16GBZH, Kingston KHX2133C11D3K4/16GX.
Объемом 4Гбайта и скоростью работы DDR3 2000: OCZ OCZ3P2000LV8GK, A-DATA AX3U2000GC4G9B-DG2, PATRIOT PX7312G2000ELK, Winchip DFC4GBIILK20900E.
Объемом 4Гбайта и скоростью работы DDR3 1866: CORSAIR CMZ16GX3M4X1866C9R, Crucial BLE4G3D1869DE1TX0.16FMD, GEIL GOC38GB1866C9DC, G.SKILL F3-14900CL9Q-16GBZL, G.SKILL F3-14900CL9D-8GBSR, Kingston KHX1866C9D3K2/8GX, PATRIOT PXD38G1866ELK.
Объемом 4Гбайта и скоростью работы DDR3 1600: Transcend JM1600KLN-8GK, Transcend TS512MLK64V6N, PATRIOT PX7312G1600LLK, PATRIOT PGD38G1600ELK, Samsung M379B5273DH0-YK0, Kingston KHX1600C9D3/4G, Kingston KHX1600C9D3K8/32GX, Kingston KHX1600C9D3LK2/8GX, Kingston KHX1600C9D3K2/8GX, G.SKILL F3-12800CL9Q-16GBXL, G.SKILL F3-12800CL7Q-16GBXH, G.SKILL F3-12800CL9Q-16GBZL, G.SKILL F3-12800CL9S-4GBXL, GEIL GEP38GB1750C9DC, elixir M2X4G64CB8HG5N-DG, CORSAIR CML16GX3M4X1600C8, AMD AE34G1609U2-U, A-DATA AX3U1600GC4G9-BG, AMD AP38G1608U2K, CORSAIR CMD4GX3M2B1600C8, CORSAIR CMZ16GX3M4X1600C9, CORSAIR CMZ8GX3M2A1600C9, Crucial BLT4G3D1608DT1TX0.16FM, KingMax FLGF65F-C8KL9A.
Объемом 8Гбайт и скоростью работы DDR3 2133: Kingston KHX2133C11D3T1K2/16GX.
Объемом 8Гбайт и скоростью работы DDR3 1866: CORSAIR CMT32GX3M4X1866C9.
Объемом 8Гбайт и скоростью работы DDR3 1600: Transcend TS1GLK72V6H, CORSAIR CMZ32GX3M4X1600C10.
Слоты расширения: 2х PCIe 3.0 x16, (х16, х8 + x8), PCIe 2.0 x16 (х4), 3х PCIe 2.0 x1, PCI 32/33 (за счет моста PCIe-PCI ITE IT8893E).
Три активных слота PCIe x16 могут работать в режиме: х8 + х4 + х4.
Максимальная пропускная способность PCIe 3.0: 32GB/s.
Поддержка технологий: LucidLogix Virtu MVP, AMD CrossFireX.
Как распределены 8х PCIe 2.0 линий за которые отвечает чипсет: Intel Z77 Express. 4х линии для Intel DSL3510L, 1х линия для VIA VL800-08, 1х линия для ITE IT8893E, 1х линия для гигабитного сетевого контроллера Realtek RTL8111F и последняя линия это PLX-мост PEX8605 к которому подключены 3х слота PCIe 2.0 x1.
4х SATA 3Gb/s порта, 2x SATA 6.0 Gb/s порта с поддержкой RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage), NCQ, AHCI и "Hot Plug".
Разъем mSATA с интерфейсом SATA 2 для подключения кэширующих твердотельных дисков (при этом отключается один из портов SATA 2).
Поддержка технологий: Intel Smart Response Technology (SRT), Intel Rapid Start и Intel Smart Connect.
Сеть: Gigabit LAN контроллер Realtek GbE (10/100/1000 Mbit).
7+1 канальный звуковой кодек Realtek ALC892.
4х USB 3.0 (контроллер процессора, два нижних порта на задней панели и выносные порты) и 4х USB 3.0 (построенных на контролере VIA VL800-08, подключенным одной линией PCIe, четыре верхних порта на задней панели), 6х USB 2.0 портов. USB 3.0 порты с увеличенной в три раза силой тока, для зарядки мобильных устройств. Так как на интегрированном в процессор контроллере USB 3.0 не работают многие устройства захвата видео, то необходимы порты работающие на дискретном контроллере. На чипсете VIA VL800 и плате GA-Z77X-UP4 TH протестировано и работают все USB 3.0 устройства компании Blackmagic Design.
2х порта Thunderbolt построенные на контроллере Intel DSL3510L, который использует 4х линии PCIe 2.0. Поддержка поддержку HDMI версии 1.3a.
Intel HD Graphics: Intel Quick Sync Video 2.0, Intel InTru 3D, Intel Clear Video HD Technology, Intel Insider, Intel HD Graphics 2500/4000.
Поддержка Lucid Universal MVP.
Видеовыходы: DVI-D (одновременный вывод через DVI-D и MDP2 Thunderbolt невозможен), D-Sub и HDMI.
BIOS: 2 x 64 Мбит ПЗУ MXIC MX25L6406E с AMI EFI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a, поддержка технологии DualBIOS.
Переключатель Clear CMOS.
Поддержка жестких дисков емкостью больше 3Тбайта.
Контроллер I/O: iTE I/O Controller Chip.
3х разъема для подключения корпусных вентиляторов.
GIGABYTE Ultra Durable 4 Classic - электростатическая защита.
ШИМ-контроллер построен на микросхеме International Rectifier IR3567A, это 6+2 фазный ШИМ-контроллер, соответствующим требованиям спецификаций Intel VR12 и VR12.5.
Полимерные конденсаторы Sanyo OS-CON емкостью 820 мкФ.
Разъемы питания: ATX 24-Pin + 8-контактный разъем питания ATX 12 В.
Форм-фактор: ATX, 305х244мм.
Комплектация: 4х плоских кабеля SATA черного цвета (два из них Г образные), заглушка, SLI переходник, диск с утилитами и драйверами без поддержки Windows 8, и макулатура.
Цена: 5499 рублей.
