ASUS PRIME Z370-A и M.2

Рассмотрим работу материнской платы: ASUS PRIME Z370-A с дисковой подсистемой, а именно M.2 накопителями, какие возможны комбинации установки M.2 дисков.

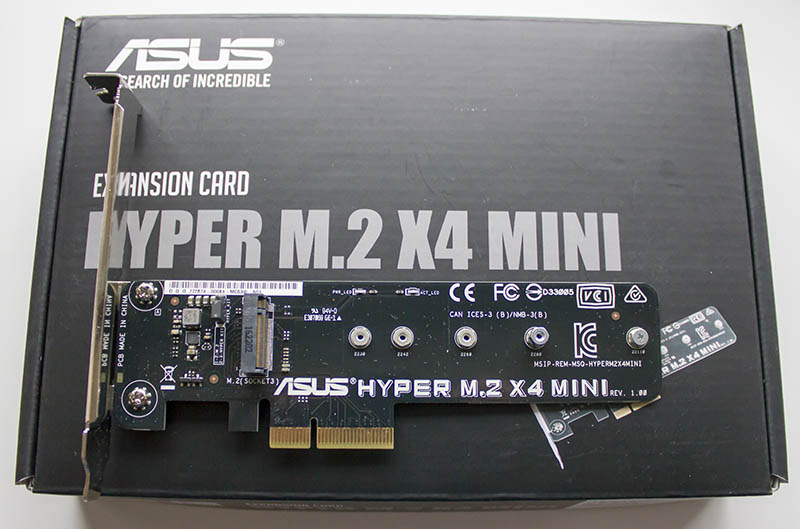

Адаптер ASUS HYPER M.2 X4 MINI с поддержкой установки только PCIe SSD накопителей (интерфейс SATA не поддерживается):


ASUS PRIME Z370-A

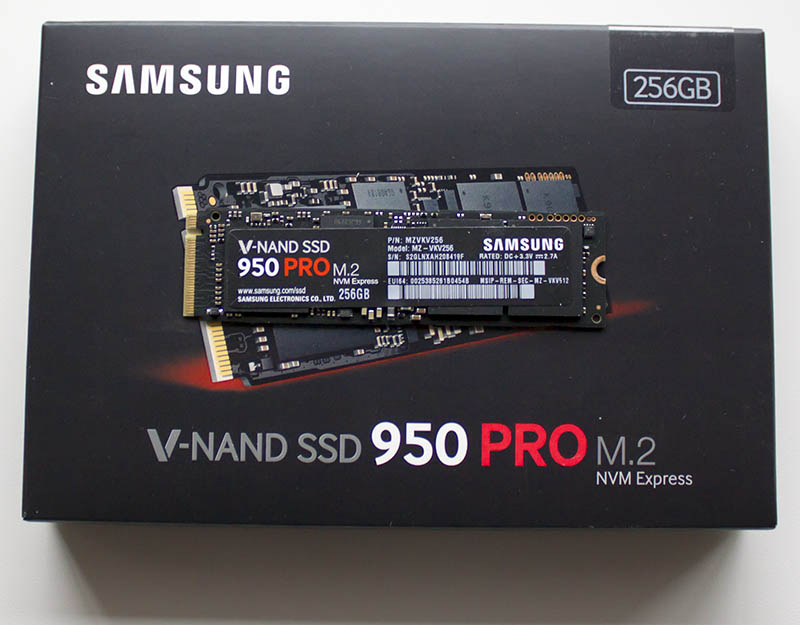

M.2 PCI NVMe накопитель Samsung 950 PRO (MZ-V5P256BW):

ASUS PRIME Z370-A

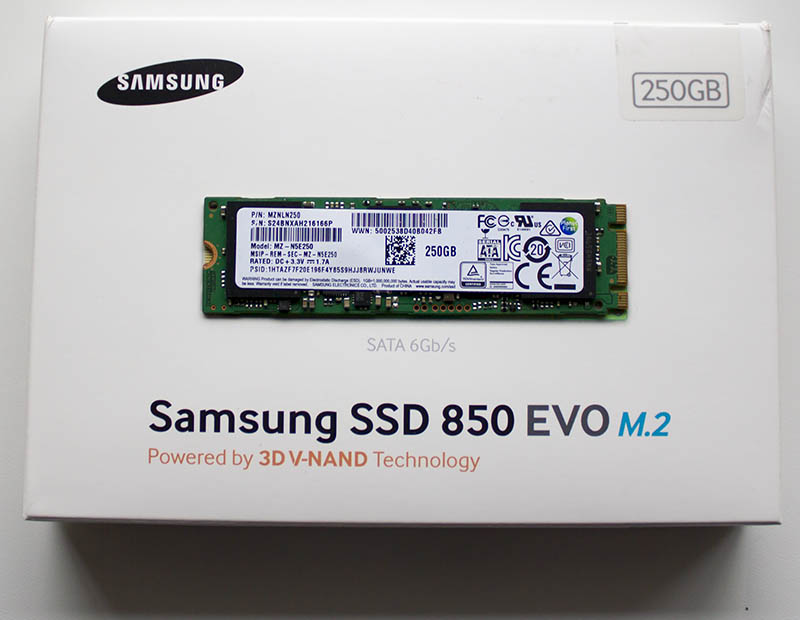

M.2 SATA накопитель Samsung 850 EVO M.2 (MZ-N5E250BW):

ASUS PRIME Z370-A

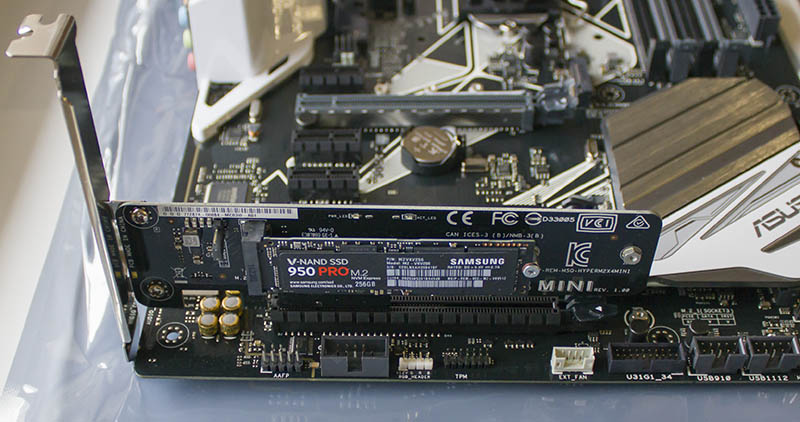

Большое количество линий чипсета Intel Z370 Express позволяет не забирать 4х линии у нижнего разъема PCIe 3.0, поэтому туда можно вставить адаптер ASUS HYPER M.2 X4 MINI с M.2 PCI NVMe накопителем Samsung 950 PRO (MZ-V5P256BW). Если эту карту расширения поставить в слот выше, то она заберет х8 линий PCIe у видеокарты, и соответственно будет использовать линии процессора, и шина DMI 3 не будет узким местом (но это больше актуально для очень быстрых PCI NVMe накопителей).


ASUS PRIME Z370-A

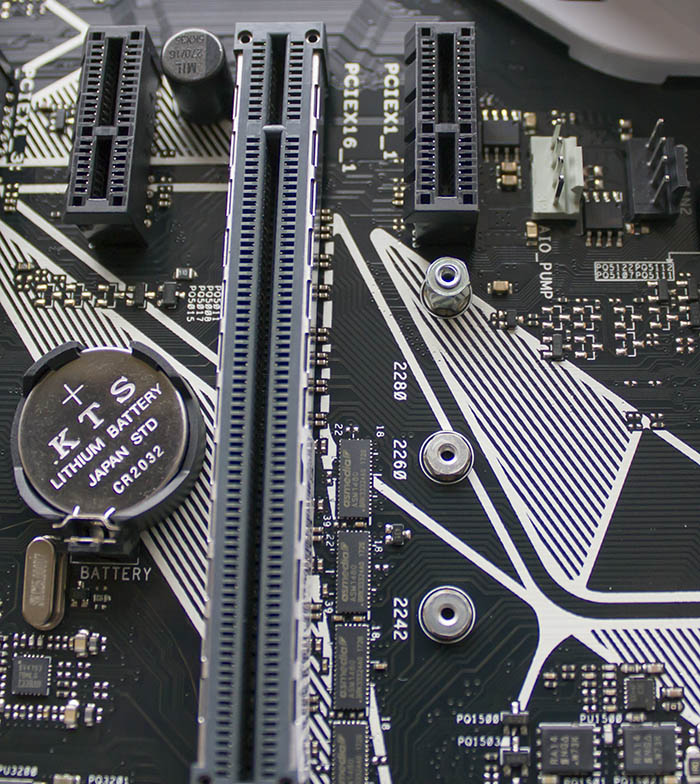

Для слота M.2_2 (верхний) вкручиваем втулку в резьбу для 2280 дисков (на плате нет поддержки 22110 накопителей, но минусом это назвать нельзя, так как в рознице такие накопители не встречаются):


ASUS PRIME Z370-A

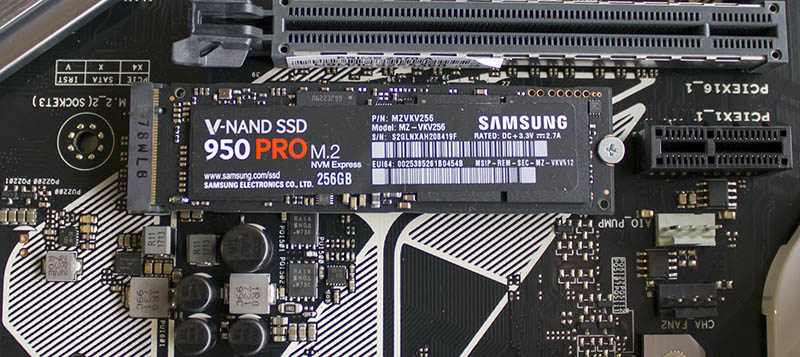

Этот слот поддерживает только M.2 PCIe NVMe накопители, и про ограничения этого слота, мы писали ранее. Хорошо бы чтобы именно верхний слот, без радиатора поддерживал M.2 SATA накопители, так как они не греются так сильно как быстрые M.2 PCIe NVMe диски.


ASUS PRIME Z370-A

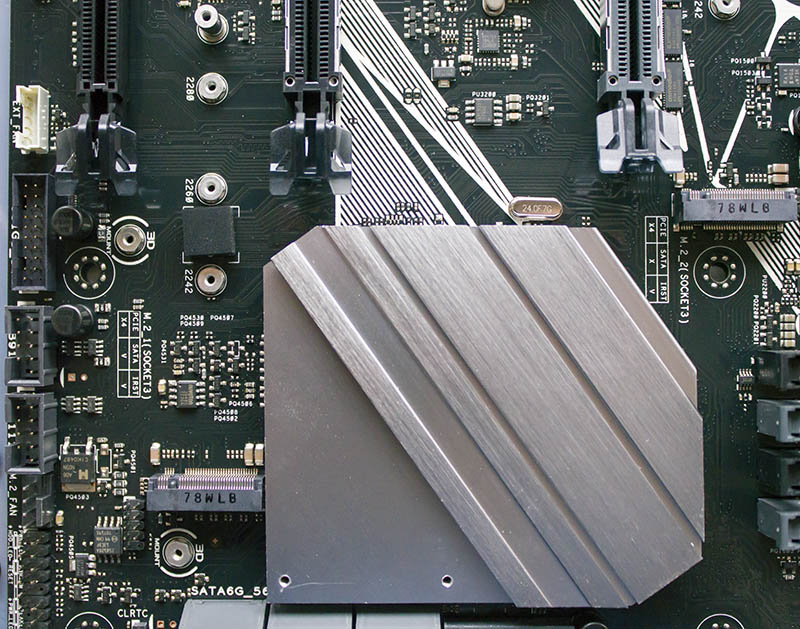

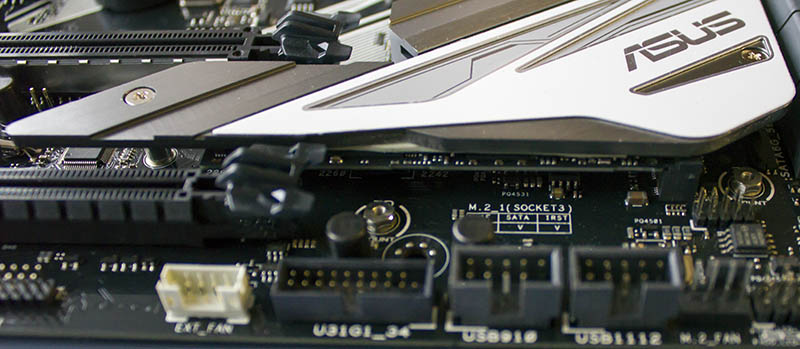

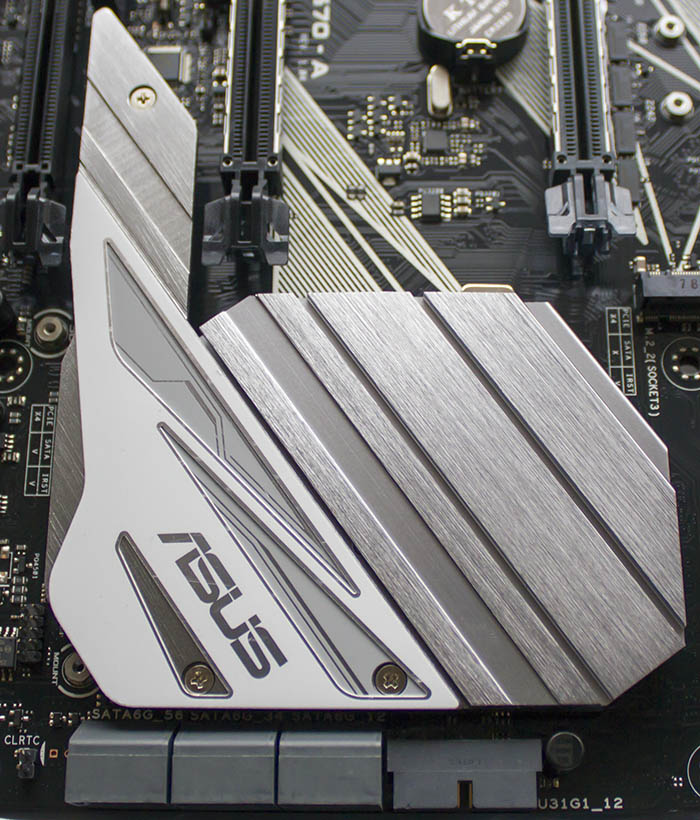

Нижний слот M.2_1 спрятан под радиатором который охлаждает чипсет Intel Z370 Express.

ASUS PRIME Z370-A

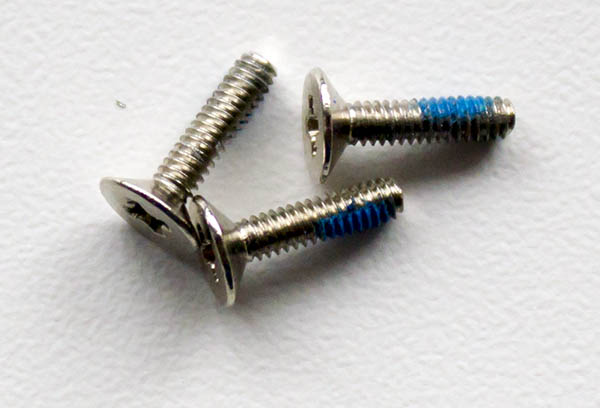

Выкручиваем три винта и снимаем левую часть радиатора.

ASUS PRIME Z370-A

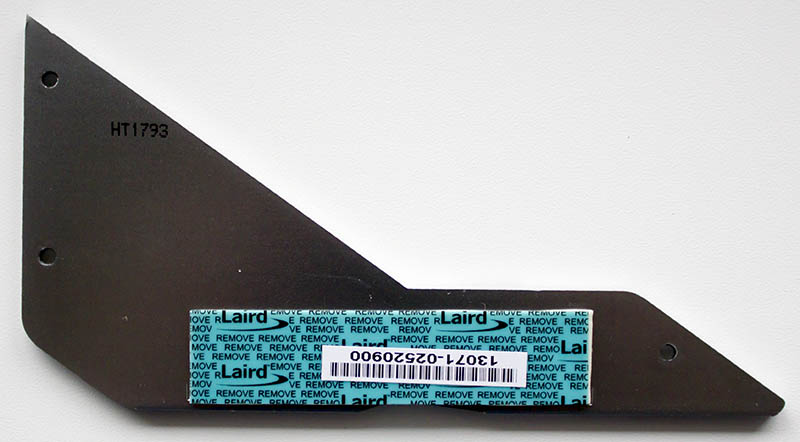

С обратной стороны радиатора мы видим термопрокладку с защитной пленкой которую надо снимать (непонятно сколько живет такая термопрокладка и как часто ее надо менять, через сколько установок накопителя).


ASUS PRIME Z370-A

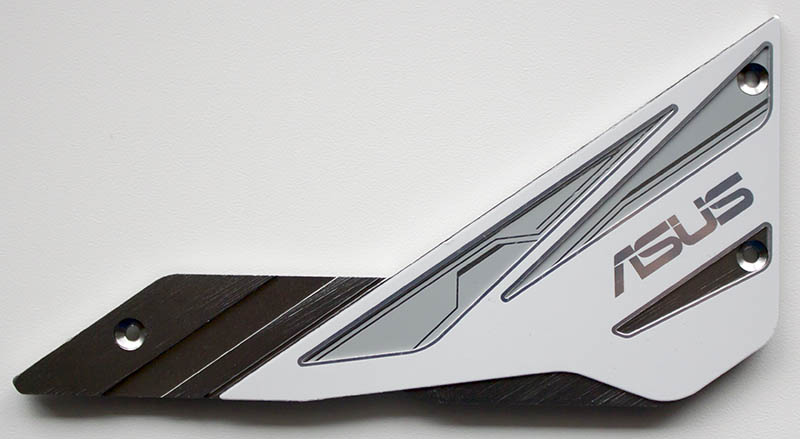

Верхняя часть радиатора.

ASUS PRIME Z370-A

Оставшая часть радиатора, которая отвечает за охлаждение чипсета Intel Z370 Express с уровнем TDP менее 7Вт.


ASUS PRIME Z370-A

*Насколько эффективен подобный радиатор? На глаза попался тест от издания uk.hardware.info, где у накопителя Samsung 960 Pro, была снижена температура контроллера на 20С, а температура памяти на 40С, относительно M.2 накопителя без радиатора и без обдува.
Также подобное решение уверенно обошло: небольшой радиатор от ASUS ROG Strix Z370-I Gaming, радиатор от ASUS ROG Maximus X Hero, радиатор от ASUS TUF X299 MARK 1, радиаторы MSI M.2 Shield и M.2 Shield Frozr, радиатор Gigabyte Thermal Guard, радиатор EKWB M.2.

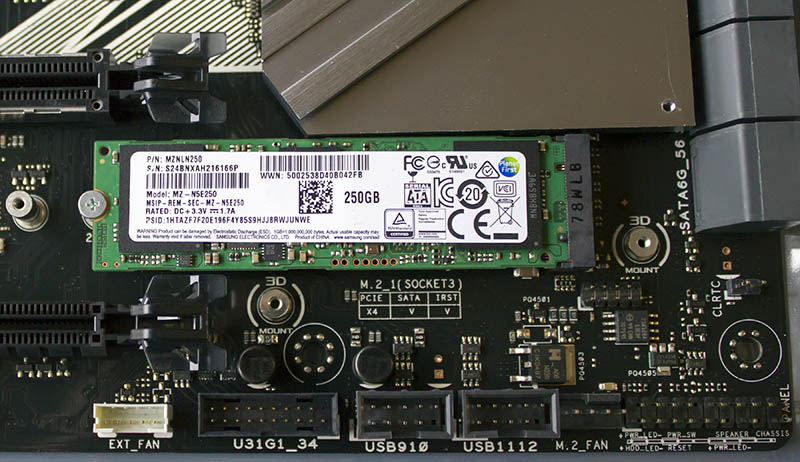

Прикручиваем втулку и устанавливает M.2 SATA накопитель, как ранее и писалось, он не так сильно греется и поэтому жалко на него тратить термопрокладку и устанавливать радиатор.


ASUS PRIME Z370-A

А для сильно греющихся накопителей PCIe NVMe радиатор и термопрокладка в самый раз, чтобы избежать троттлинга, одно но, жалко тратить такие накопители под систему, M.2 SATA диски тут смотреть бы более рационально.


ASUS PRIME Z370-A

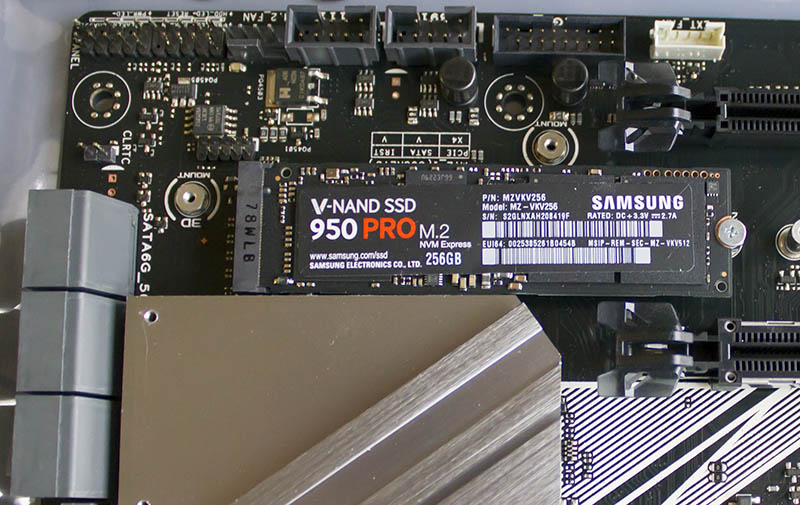

Samsung 950 PRO (MZ-V5P256BW) с термопрокладкой под радиатором.

ASUS PRIME Z370-A

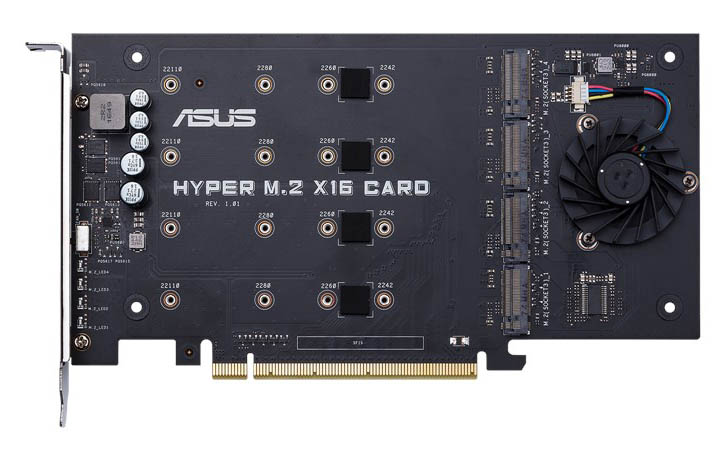

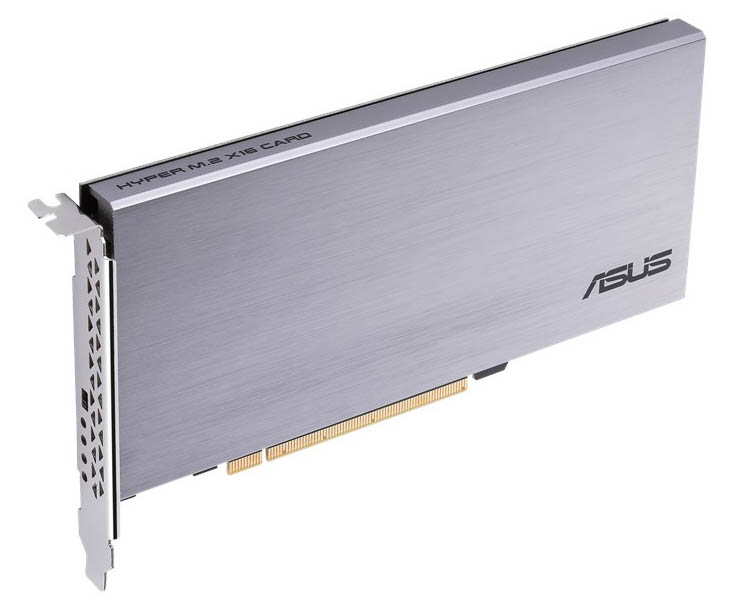

Во второй слот можно поставить карту расширения ASUS HYPER M.2 X16 CARD с поддержкой подключения четырех M.2 PCIe NVMe накопителей, которая предназначена для создания RAID массивов. По умолчанию при установке накопителей активируется режим RAID 0, другие режимы, это уже платная опция.


ASUS HYPER M.2 X16 CARD

ASUS HYPER M.2 X16 CARD

HYPER M.2 X16 CARD для RAID-массивов нового поколения:
- Четыре порта M.2 с общей пропускной способностью до 128 Гбит/с.
- Поддержка технологии Intel VROC для создания загрузочных RAID-массивов, подключенных по шине PCIe непосредственно к центральному процессору.
- Встроенный вентилятор для предотвращения перегрева твердотельных накопителей.
Технология VROC позволяет создавать RAID-массивы на базе твердотельных накопителей с прямым подключением к процессору по шине PCI Express, что обеспечивает повышенную скорость передачи данных в отличие от традиционных RAID-массивов на базе чипсета, чья производительность упирается в пропускную способность шины DMI (32 Гбит/с). На VROC-адаптер Hyper M.2 X16 Card можно установить до четырех накопителей с интерфейсом M.2, а затем, при необходимости, объединить их в RAID-массив, в том числе загрузочный.
Адаптер Hyper M.2 x16 обладает высокой пропускной способностью – до 128 Гбит/с, что обеспечивает быстрый обмен данными с подключенными к нему твердотельными накопителями.
Высокоскоростные твердотельные накопители нуждаются в хорошем охлаждении, поскольку в случае перегрева они сбрасывают частоту работы, что приводит к падению производительности. Для решения этой проблемы на адаптере Hyper M.2 x16 установлен кулер, состоящий из вентилятора и радиатора.
Интерфейс: PCI Express 3.0 x16.
4x M.2 Socket 3 с M Key дазайном, поддержка накопителей: 2242/2260/2280/22110 (только PCIe SSD).
Радиатор с приклееными четырьмя термоинтерфейсами.
Размеры: 20.2х9.6х1.3 см.

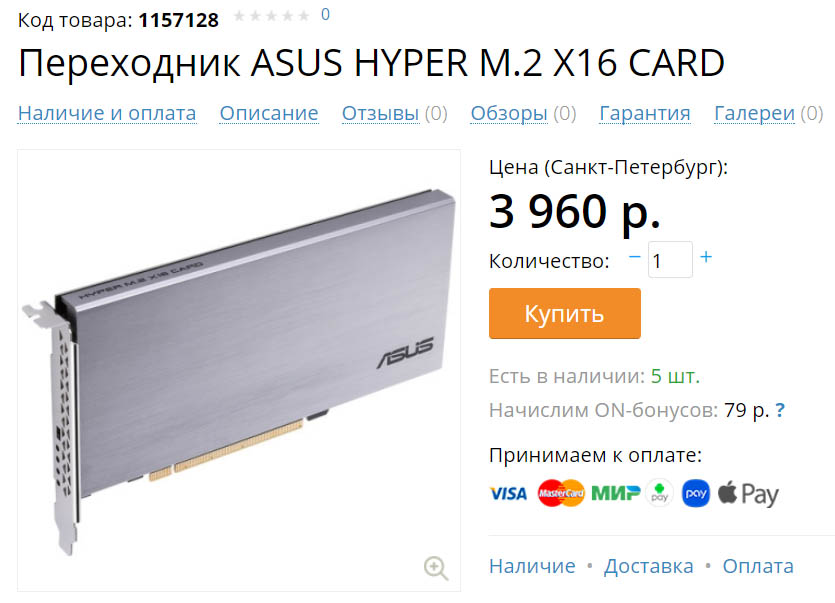

И это не экзотика, данную карту расширения можно купить в российской рознице:


ASUS HYPER M.2 X16 CARD

*Во многих описаниях написано, что можно использовать только с M.2 PCIe NVMe накопителями Intel, но в сети хватает обзоров, где тестируют эту карту и с дисками Samsung 960 Pro и т.п.
*ASUS пишет, что нужна поддержка в BIOS для работы с этими картами расширения, и такая поддержка есть у платы ASUS PRIME Z370-A. Также на плате должно быть установлено не менее двух накопителей.

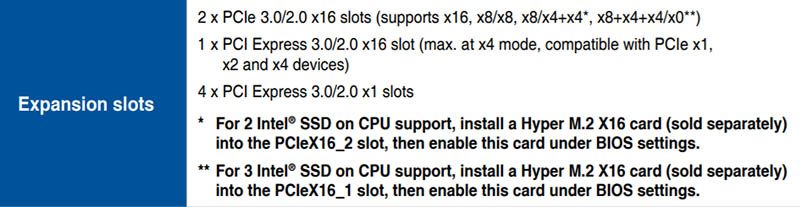

И кстати ранее упомянутого обзорщика, видимо смутила вот эта информация с русского зеркала ASUS (где как обычно информация на английском):
2x PCIe 3.0/2.0 x16 (x16, x8/x8, x8/x4+x4*, x8+x4+x4/x0**) и 1x PCIe 3.0/2.0 x16 (max at x4 mode)
*For 2 SSD on CPU support, install a Hyper M.2 X16 card (sold separately) into the PCIeX16_2 slot, enable this card under BIOS settings.
**For 3 SSD on CPU support, install a Hyper M.2 X16 card (sold separately) into the PCIeX16_1 slot, enable this card under BIOS settings.
На англоязычном зеркале (американском) уже представлено по другому:
2x PCIe 3.0/2.0 x16 (x16 or dual x8)* и 1x PCIe 3.0/2.0 x16 (max at x4 mode)
И дальше идет информация о Hyper M.2 X16 с * и ** звездочками, хотя есть пометка только с одной звездочкой.
В руководстве пользователя E13271_PRIME_Z370-A_UM_WEB.pdf уже третья информация (pdf документа на русском языке нет, и он еще заботливо закрыт от копирования, "ASUS думает о вас").


ASUS HYPER M.2 X16 CARD

Вообщем не поленился написать ASUS в техподдержку, вот их ответы (ответили не так шустро как техподдержка MSI, и через 48 часов в рабочие дни, но ответили, за что им спасибо), привожу только точные ответы:
Ответ: "Режим x8+x4+x4 подразумевает установку платы расширения Hyper M.2 X16 card в первый слот PCI-e x16 3.0 и подключение 3-х SSD накопителей, соответственно 2ой PCI-e x16 3.0 слот при этом работать не будет".
*Т.е. переводя на русский: если мы вставляем плату расширения Hyper M.2 X16 card с тремя дисками (с четырьмя и так понятно что используются все х16 линий) в первый слот PCIeX16_1, то работать она будет по схеме: x8+x4+x4/x0. Где x8+x4+x4 это работа слотов в самой карте Hyper M.2 X16 card, которая делит х16 линий процессора. Соответственно мы имеем схему: х16(x8+x4+x4)/x0.
Если мы вставляем карту Hyper M.2 X16 card с двумя дисками во второй слот (в первом у нас видеокарта к примеру, и при активации второго слота, линии делятся: х8/х8), то процессорные линии делятся следующим образом: x8/х8(x4+x4). Эти x4+x4 опять же имеют отношение к карте Hyper M.2 X16.
Суммируем: линий процессора х16 и работать они могут в двух режимах: х16/х0 или х8/х8, третий слот PCIeX16_3 работает только в режиме х4 и использует линии чипсета.
Ответ: "Да (речь о Hyper M.2 X16 card), имеет поддержку SSD только от Intel, с поддержкой технологии VROC, для получения конкретного списка SSD лучше обратиться в тех. поддержку Intel".
*Идем на сайт intel.com в FAQ "Часто задаваемые вопросы о Intel Virtual RAID на процессоре (Intel VROC)":
- Intel Virtual RAID на процессоре (Intel VROC) является решением для создания RAID, специально предназначенным для PCIe NVMe накопителей.
- Intel VROC не нужно аппаратное обеспечение HBA RAID для NVMe SSD накопителей. Intel VROC является гибридным решением RAID.
- VROC Intel использует Intel VMD для обеспечения новых функций, которые не имеют поддержки в Intel RSTe NVMe RAID: загрузочный RAID, замена в горячем режиме, управление LED, защита двойного отказа RAID5, поддержа сторонних SSD.
- Intel аппаратный ключ VROC обязан использовать RAID 0/1/5/10 для большинства SSD. Однако Intel VROC также разработан для обеспечения RAID0 для SSD Intel PCIe Gen3 x8, не требуя аппаратного ключа. Например: Intel DC P3708. Для любых других регулярных x4 SSD без аппаратного ключа не мог бы работать RAID0. Intel аппаратный ключ VROC требуется для официальной поддержи RAID0 с регулярными SSD PCIe Gen3 x4.
*Этот материал подготовлен с использованием человеческого и машинного перевода для удобства пользователей.
Если вам не хочется возиться с VROC или RST и смущают всякие ограничения и сложности настройки, то карту Hyper M.2 X16 card можно использовать в режимах RAID 0, 1 и 10 (нет поддержки Raid 5) на платформе AMD X399 (об этом есть информация в самом начале, на этапе выбора сокета).

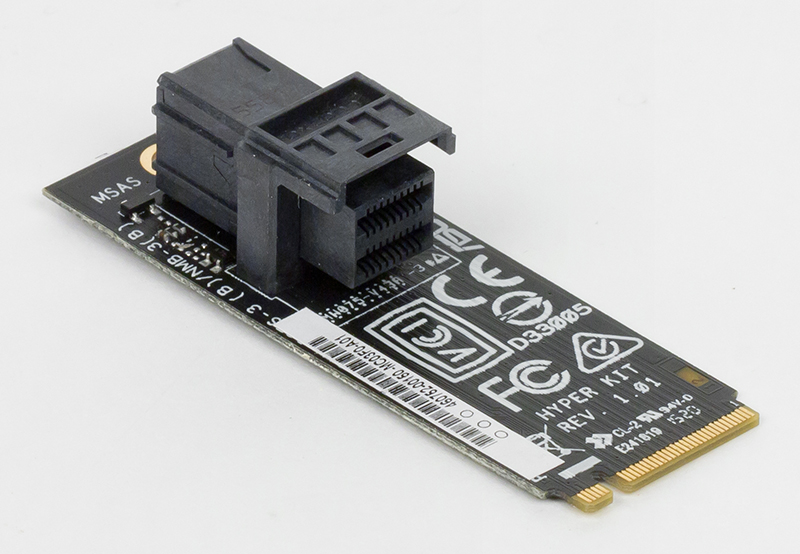

Есть еще один фирменный переходник связанный с дисковой подсистемой: ASUS HYPER KIT EXPANSION CARD M.2 to Mini SAS HD PCI Express подробнее о нем можно прочитать здесь


ASUS Hyper Kit Expansion Card M.2-to-Mini SAS HD

Читаем далее про выбор модулей памяти для ASUS PRIME Z370-A.
