AgeStar 31UBNV1C

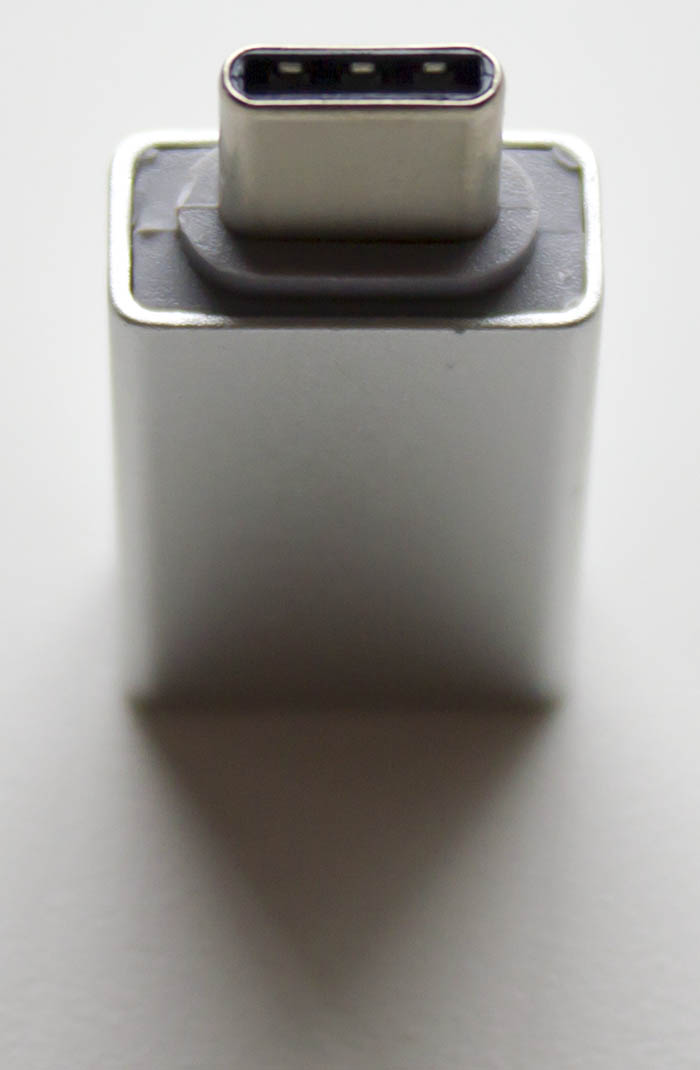

Протестируем внешний корпус AgeStar 31UBNV1C, с PCIe NVMe накопителем Transcend MTE110S (TS256GMTE110S) с PCIe 3.0 x4 интерфейсом. Он будет подключён к штатному USB Type-C порту материнской платы MSI Z97A GAMING 6 через переходник/адаптер Remax RA-OTG1:

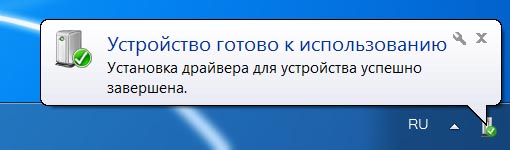

После подключения корпуса AgeStar 31UBNV1C к ПК с Microsoft Windows 7 64-бит Домашняя Расширенная (SP1), появится сообщение: Устройство готово к использованию. Установка драйвера для устройства успешно завершена.

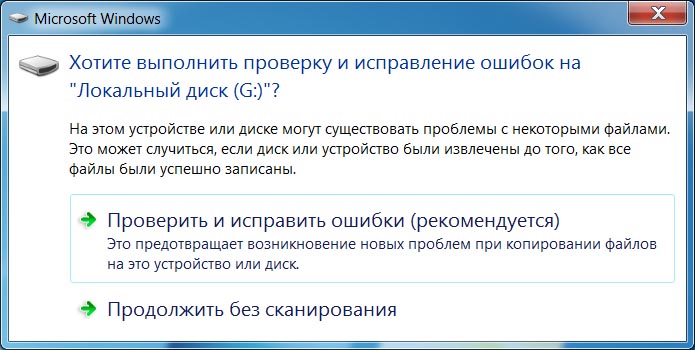

Microsoft Windows. Хотите выполнить проверку и исправление ошибок на локальном диске? Нажимаем на: Продолжить без сканирования.

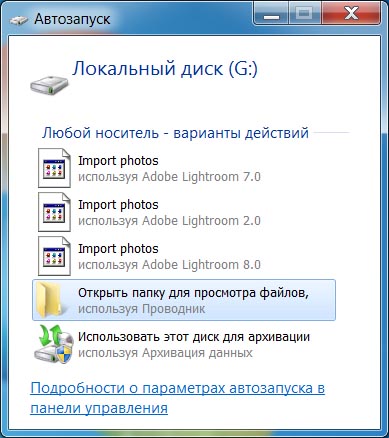

Автозапуск локального диска:

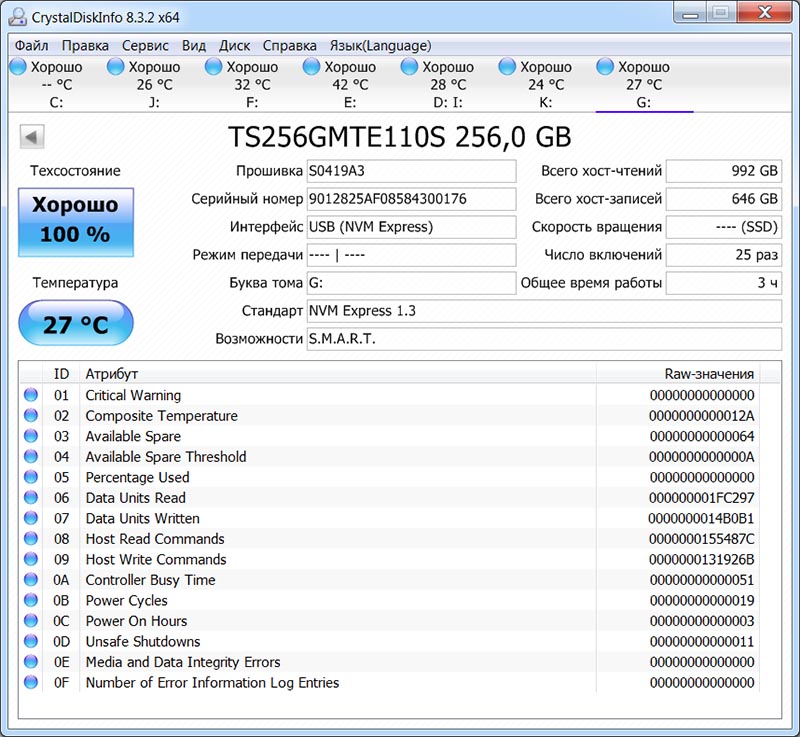

Информация отображаемая утилитой CrystalDiskInfo 8.3.2 x64: прошивка S0419A3, интерфейс: USB (NVMe Express), температура 33C и SMART атрибуты.

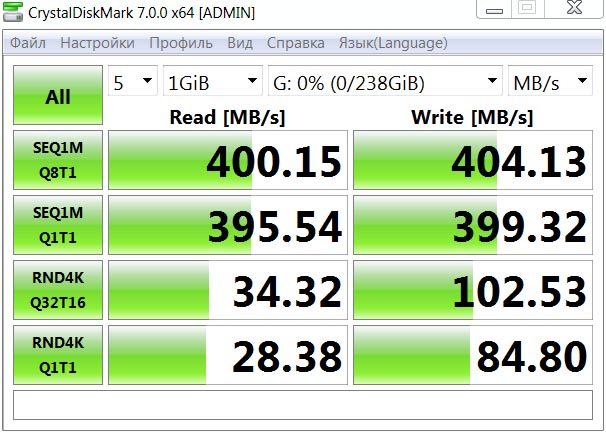

Запускаем бенчмарк CrystalDiskMark 7.0.0 x64, выбираем 5 проходов и 1Гбайт. Накопитель Transcend MTE110S имеет нулевую загрузку данными.
Полученные скорости соответствуют USB 3.0 интерфейсу с пропускной способностью до 5Гбит/с.

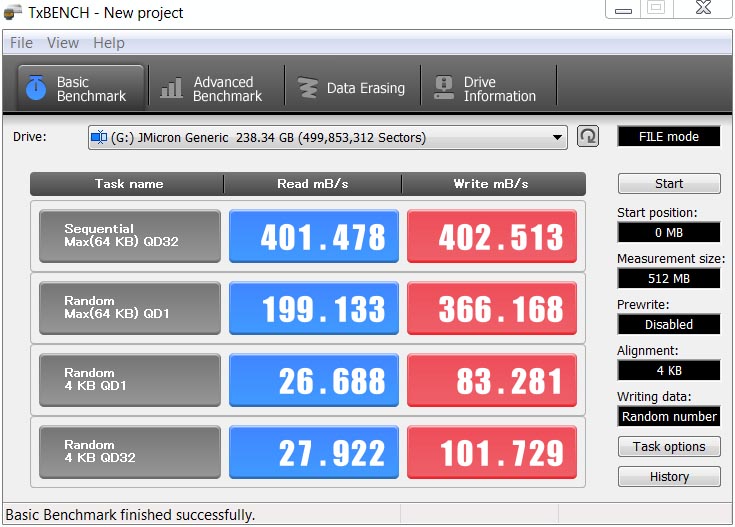

Аналогичные результаты выдаёт бенчмарк TxBENCH, "коробочка" также определилась как: JMicron Generic, это из-за использованного PCIe - USB 3.1 Gen2 моста JMicron JMS583.

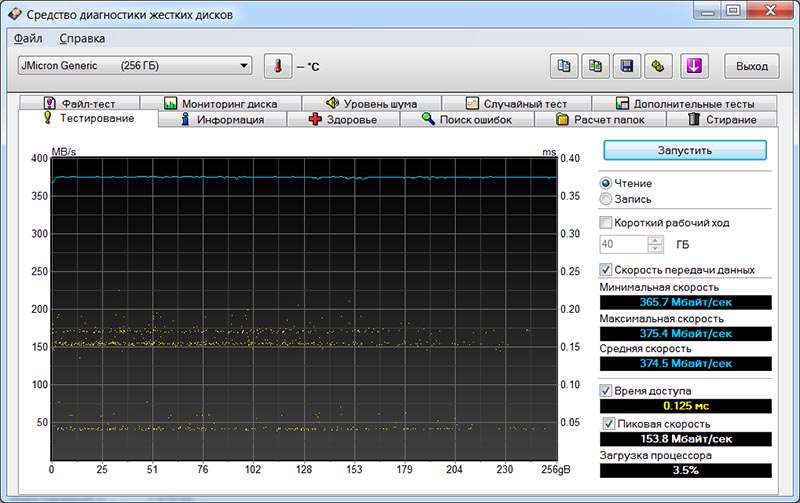

Проверяем последовательную скорость чтения на всей поверхности диска с помощью утилиты HD Tune Pro. Средняя скорость чтения: 374.5 МБ/с.

Извлекаем накопитель:

На операционную систему Microsoft Windows 10 устанавливаем драйвер ASMedia USB3.0/3.1 Drivers версия 1.16.36.1, дата выпуска: 2019-01-21:

Бенчмарк CrystalDiskMark 7.0.0 x64 показал последовательные скорости, выше интерфейса USB 3.0.

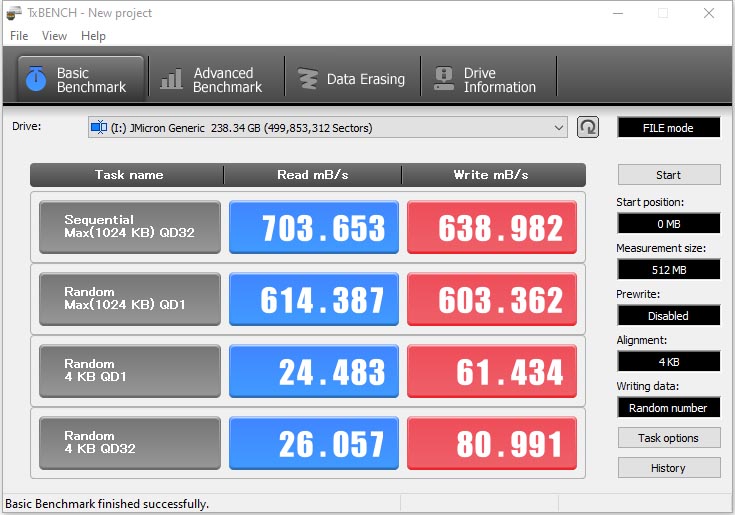

Бенчмарк TxBENCH подтверждает полученные выше результаты.



HD Tune Pro. Средняя потоковая скорость чтения: 627.4 МБ/с.

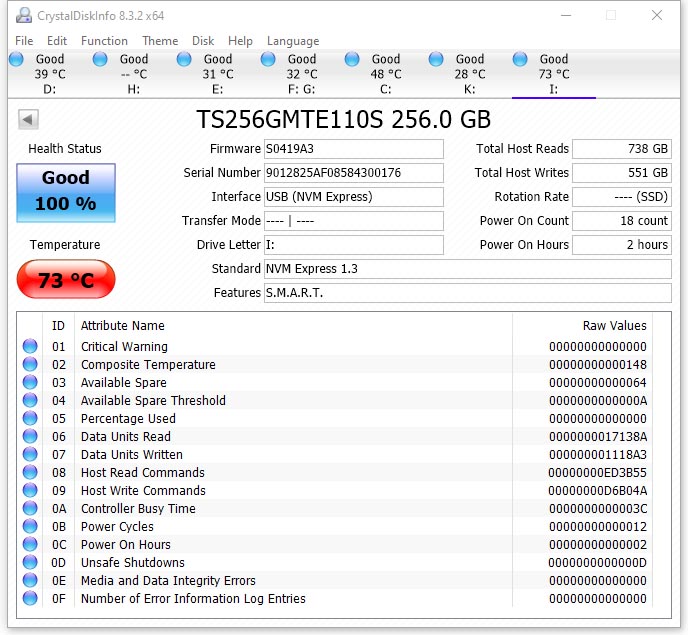

После всех прогонов, температура успела подняться до: 73С (накопитель работал без установленной термопрокладки).

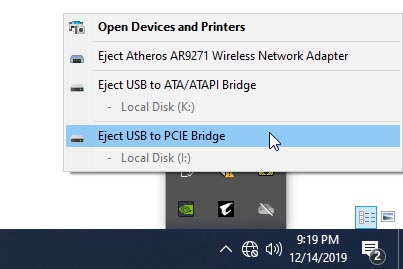

Извлекаем накопитель в корпусе AgeStar 31UBNV1C.

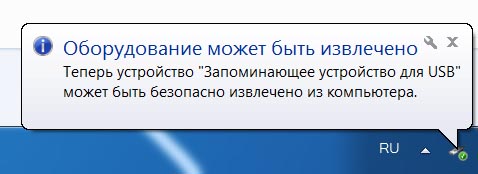

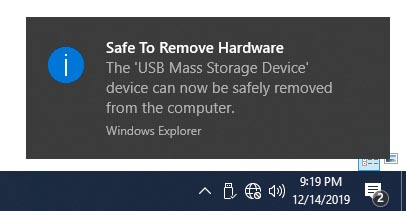

Можно извлечь накопитель: Safe To Remove Hardware.

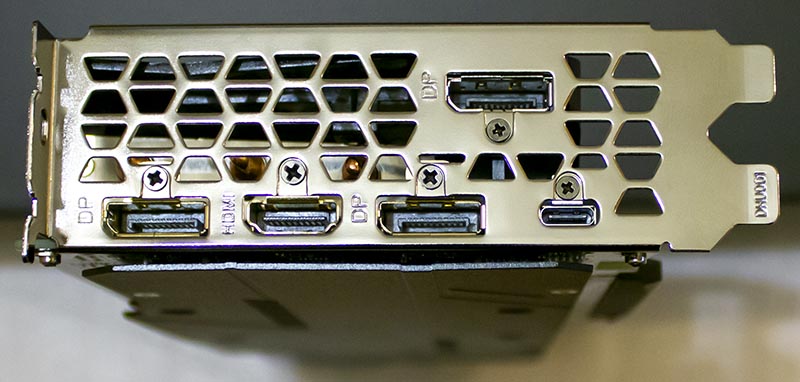

Подключаем AgeStar 31UBNV1C к USB Type-C порту видеокарты Gigabyte GeForce RTX 2060 SUPER GAMING OC 8G (GV-N206SGAMING OC-8GC) построенной на чипсете NVIDIA GeForce GTX 2060 SUPER.

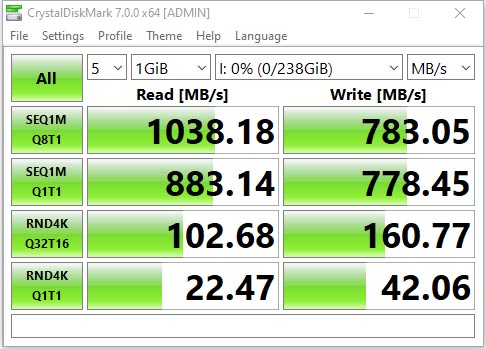

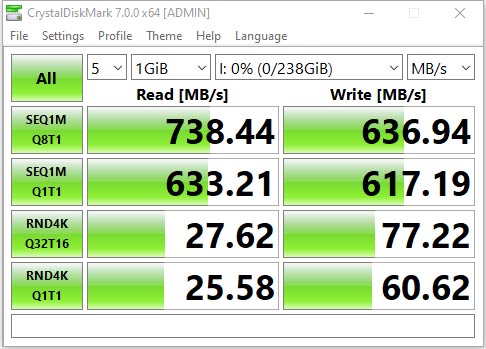

Бенчмарк CrystalDiskMark 7.0.0 x64 показал скорости выше, чем при подключении к USB 3.1 Gen2 порту материнской платы MSI Z97A GAMING 6.
Всё дело в том что, контроллер ASMedia ASM1142 подключён к чипсету Intel Z97 Express с использованием двух линий PCI Express 2.0. А это пропускная способность всего 8Гбит/с, против стандартной 10Гбит/с у USB 3.1 Gen2 интерфейса.

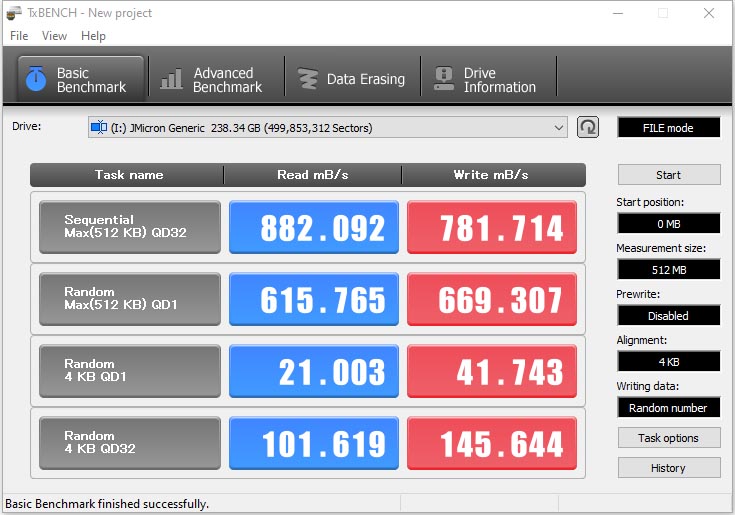

Результаты полученные после прогона бенчмарка TxBENCH:



Средняя потоковая скорость чтения: 844.3 МБ/с.



Читаем далее о тестировании скорости работы AgeStar 31UBNV1C.
