Transcend MTE110S

Продолжаем обзор твёрдотельных накопителей компании Transcend, ключевая особенность которых - это хорошая скорость записи у бюджетных накопителей, на протяжении всей ёмкости диска. Ранее был протестирован SATA накопитель Transcend MTS820S (TS240GMTS820S), теперь это будет PCIe NVMe накопитель Transcend MTE110S (TS256GMTE110S), оба диска выполнены в форм-факторе M.2 2280.
Производитель так позиционирует данную модель: "твердотельный накопитель MTE110S предназначен для оснащения высокопроизводительных систем, использующихся для задач, которые требуют максимального уровня готовности и не допускают малейших задержек - рабочих станций для обработки аудио и видео, игровых ПК, а также корпоративных решений".

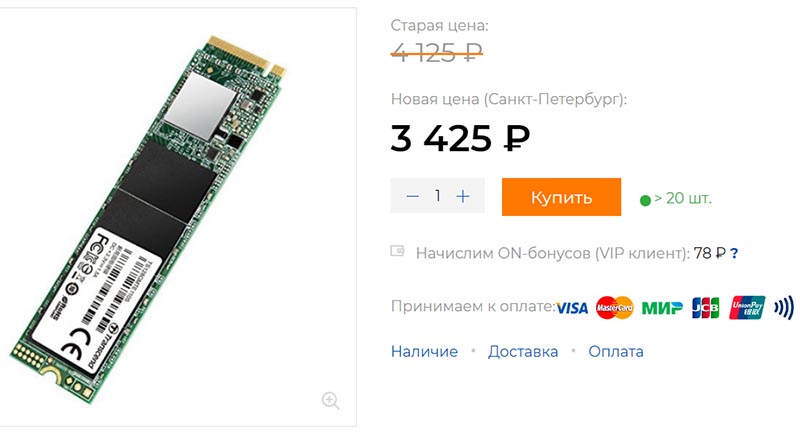

На очередной волне подешевления ВСЕХ SSD, он и был приобретён в российской рознице, как один из самых доступных PCIe NVMe накопителей:


Transcend MTE110S

Какую информацию можно узнать на официальном сайте производителя:
Твердотельные накопители Transcend MTE110S выполнены в форм-факторе M.2, оснащены интерфейсом PCIe 3.0 x4 и соответствуют всем требованиям стандарта NVMe 1.3, позволяющем использовать для одновременной передачи и приема данных четыре линии, что суммарно обеспечивает пропускную способность до 1.7 Гб/с при чтении и 1.5 Гб/с при записи (по результатам тестирования с помощью CrystalDiskMark v5.0.2).
NVMe (или NVM Express) — это интерфейс хост-контроллера, созданный для использования в корпоративных и клиентских системах, которые оснащены твердотельными накопителями с интерфейсами PCI Express. Стандарт NVMe подразумевает более высокий уровень производительности, чем AHCI (Advanced Host Controller Interface), в том числе, он содержит требования относительно масштабирования пропускной способности, большего количества операций ввода/вывода в секунду и минимизации задержек.
В отличие от прежних, плоских по своей структуре микросхем NAND, ячейки флэш-чипы 3D NAND располагаются в нескольких плоскостях и могут находиться одна над другой. Технология 3D NAND призвана преодолеть существующие ограничения плотности размещения ячеек флэш-памяти, а также повысить уровень производительности и долговечности этого типа памяти.
Твердотельные накопители Transcend MTE110S поддерживают эффективный алгоритм выявления и исправления ошибок ECC, LDPC (Low-Density Parity Check), которые помогают обеспечить надежность хранения вашей информации. Изготовленные на основе высококачественных микросхем флэш-памяти NAND 3D и оснащенные механизмами динамического регулирования производительности для предотвращения перегрева, накопители MTE110S отличаются долговечностью и высокой надежностью.
Чтобы не допустить снижения производительности и надежности работы твердотельных накопителей Transcend, пользователи могут бесплатно загрузить программное обеспечение SSD Scope. Это позволит им отслеживать состояние накопителя с применением технологии S.M.A.R.T., включить поддержку TRIM для оптимизации скорости записи, обновлять прошивку накопителя, а также переместить свои данные с прежнего жесткого диска на твердотельный накопитель всего за несколько щелчков мышью.
Для обеспечения максимального уровня качества твердотельные накопители Transcend проходят тщательное тестирование на всех этапах производства, в том числе, проверяются их виброустойчивость, термо- и влагоустойчивость, производительность и функциональность.
Характеристики накопителей Transcend MTE110S:
Ёмкость линейки: 128Гб (TS128GMTE110S), 256Гб (TS256GMTE110S), 512Гб (TS512GMTE110S) и 1Тб (TS1TMTE110S).
Последовательная скорость чтения/записи: 1700 и 1500 Мб/с (1400 Мб/с для 512Гб модели TS512GMTE110S, 800 Мб/с для 256Гб модели TS256GMTE110S и 400 Мб/с для 128Гб модели TS128GMTE110S).
Скорость произвольного чтения/записи: 160К и 140К IOPS (1Тб модель).
Контроллер: двухъядерный и четырёхканальный Silicon Motion SM2263XT (где XT это DRAM-less).
Нет DDR3/DDR4 DRAM кэша.
Динамический SLC-кэш.
64-слойная IMFT (3D NAND TLC) память второго поколения.
Интерфейс шины: NVMe PCIe Gen3 x4.
Поддержка технологий: Host Memory Buffer (HMB), расширенный сбор мусора, LDPC кодирование и S.M.A.R.T.
Технология Host Memory Buffer (HMB) - позволяет использовать для хранения таблицы трансляции адресов оперативную память хост-системы.
Среднее время безотказной работы: 1 миллион часов.
Ресурс (TBW): 135 Тбайт (256Гб модель), 300 Тбайт (512Гб модель) и 400 Тбайт (1Тб модель).
Drive Writes Per Day (DWPD): 0.2 (5 лет).
Пятилетняя ограниченная гарантия.
Диапазон рабочих температур: от 0 до 70С.
Размеры: 80х22х3.58мм. Вес: 8 грамм.
Обзор модели накопителя Transcend MTE110S (TS256GMTE110S):

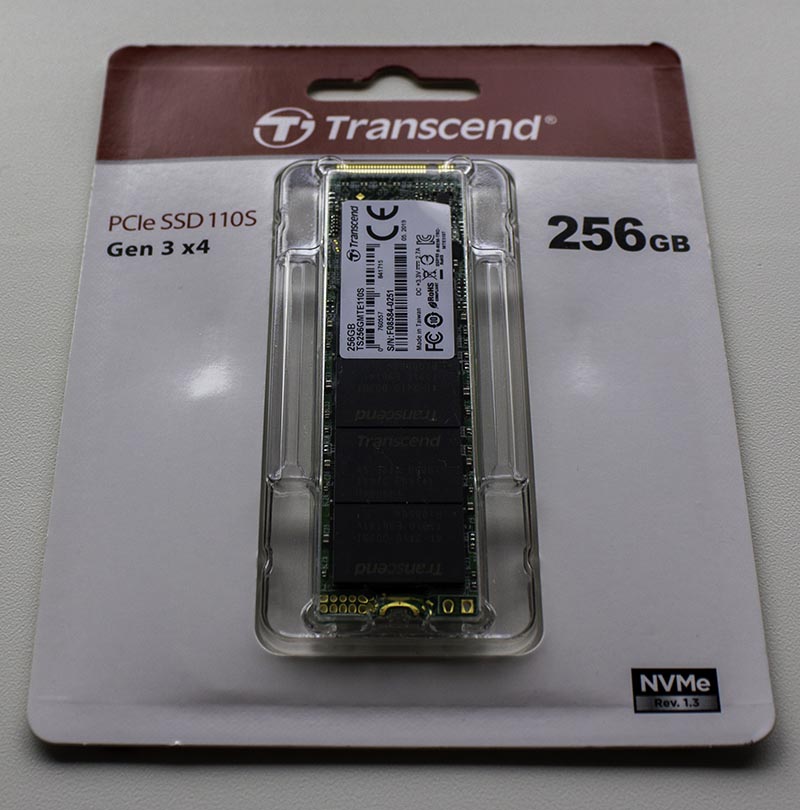

Компактная картонная упаковка с блистером в котором находится PCIe NVMe накопитель Transcend MTE110S (TS256GMTE110S), дизайн и упаковка аналогична накопителю Transcend MTS820S (TS240GMTS820S).
Первые обзоры данной серии накопителей, которые были сделаны осенью 2018 года, упаковка у них была полностью из картона, не было прозрачного окна, маркировка TLC памяти отличалась, как и приводимые технические характеристики, в комплекте шла также макулатура.


Transcend MTE110S

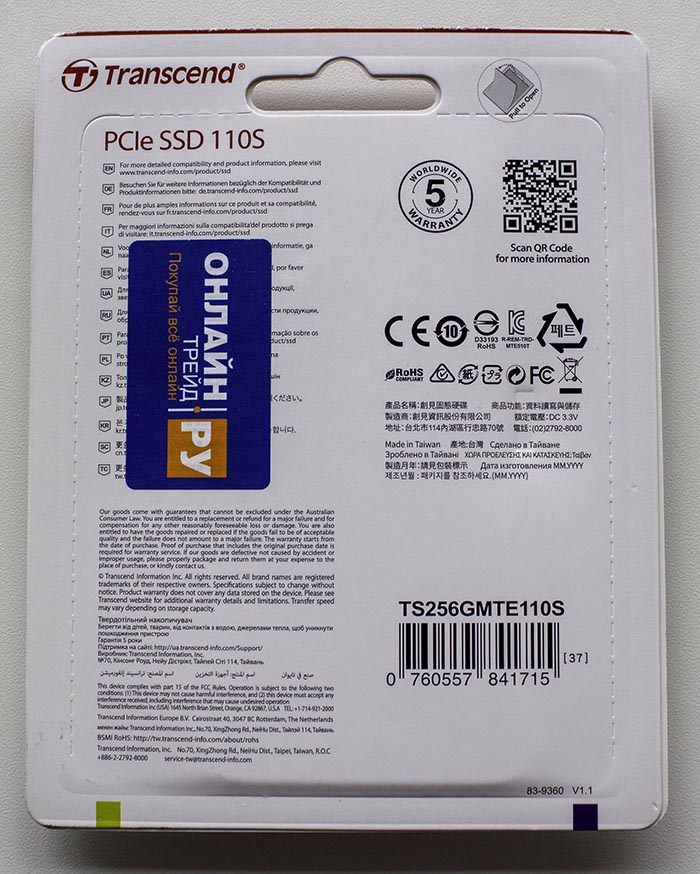

Фото упаковки с обратной стороны, где напечатаны характеристики накопителя Transcend MTE110S, а также есть указано где и как открывать упаковку, для извлечения блистера с PCIe NVMe накопителем.


Transcend MTE110S

Не нужно вскрывать гарантийные пломбы и прочее, просто изгибаем упаковку в нужном месте и легко её открываем:


Transcend MTE110S

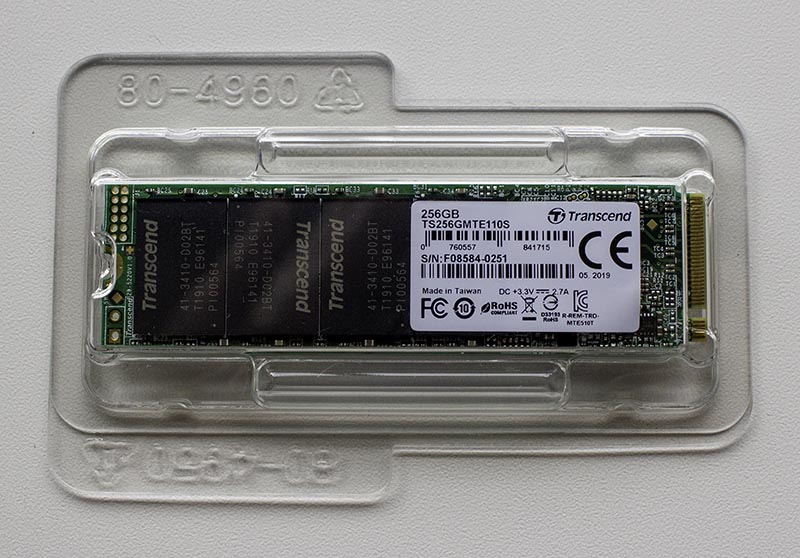

Извлечённый блистер с Transcend MTE110S:

Transcend MTE110S

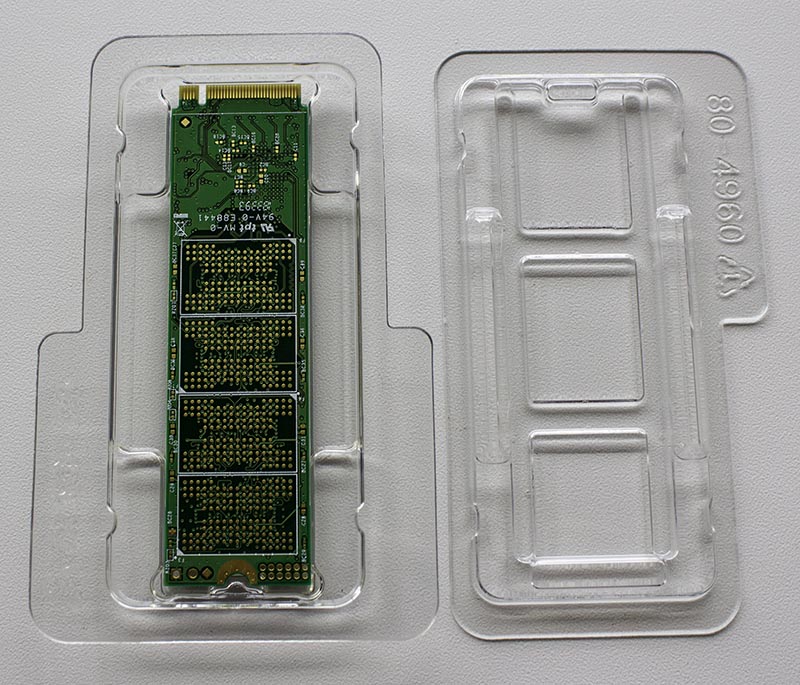

Никогда не думал, что придётся писать про удобство извлечения накопителя из блистера, но после знакомства с Silicon Power SP256GBP34A80M28, хочется сказать, что тут всё просто, открываем блистер, есть место для пальцев, чтобы вытащить сам накопитель, не нужны никакие дополнительные манипуляции (дешёво, надёжно и практично):


Transcend MTE110S

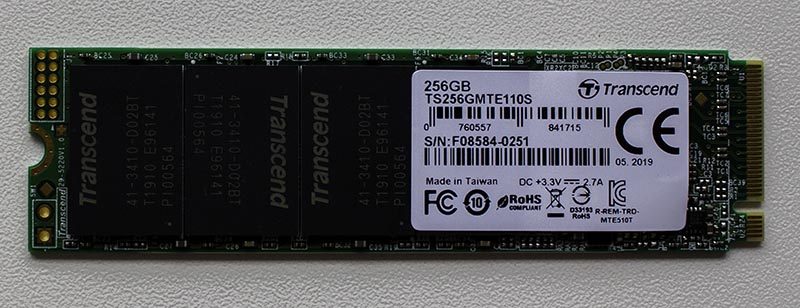

Фото накопителя с фронтальной стороны:

Transcend MTE110S

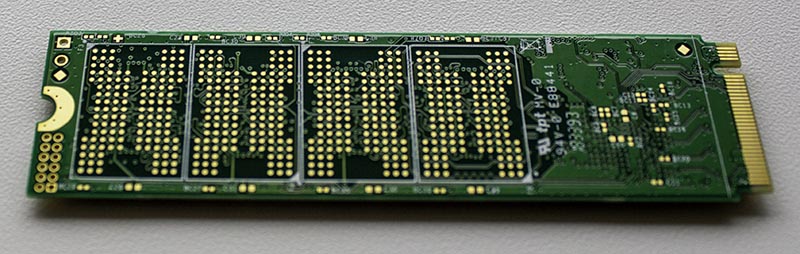

С тыловой стороны накопителя, нет никаких элементов.

Transcend MTE110S

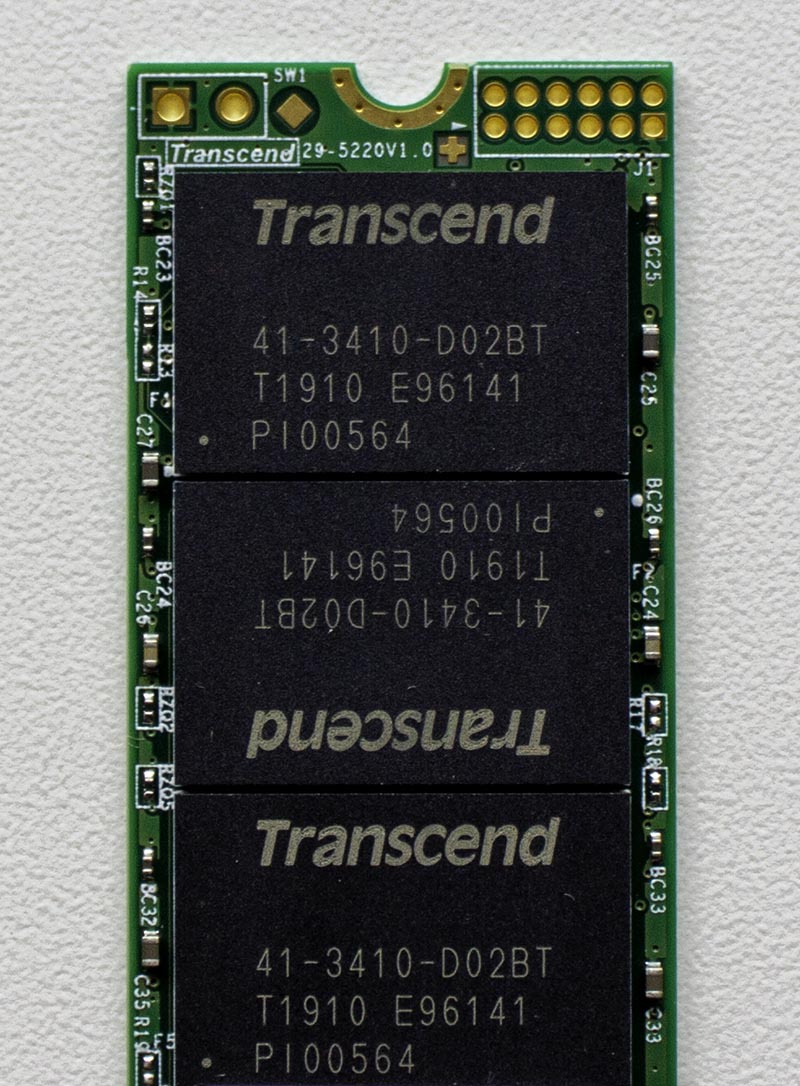

Маркировка TLC микросхем флэш-памяти: Transcend 41-3410-D02BT. T1910 E96141. PI00564. Тайваньская компания заказывает память в пластинах, и занимается самостоятельно их нарезкой, тестированием и упаковкой, поэтому разобраться в их маркировке довольно проблематично.


Transcend MTE110S

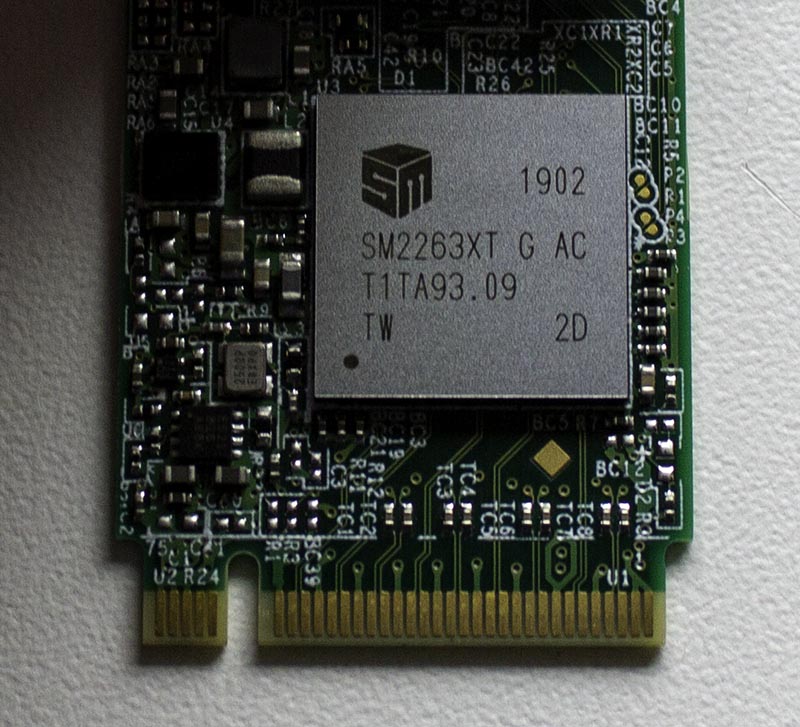

Снимаем наклейку (на ней нет надписей: Warranty void if removed или "Не влезай, убьёт!") и видим четыре 64Гб чипа памяти и контроллер Silicon Motion SM2263XT.
SM2263XT это бюджетный «безбуферный» двухъядерный (32-битный ARM Cortex процессор) контроллер от компании Silicon Motion, он работает без DRAM-буфера, и обладает режимом прямой записи в TLC-память (Direct-to-TLC т.е может работать и без использования SLC-кеша). Работа только в SLC режиме, могла приводить к провалам записи и зависаниям, по исчерпании SLC-кэша, и прямая запись в TLC-память позволяет этого избежать.
SM2263XT обеспечивает четырехканальное подключение 16 запоминающих устройств TLC и 3D NAND с интерфейсами ONFI 4.0 и Toggle 3.0, поддерживается команда TRIM (Data Set Management command) и аппаратное управление электропитанием DEVSLP (SATA Device Sleep). Для обеспечения целостности данных применяется специальный циклический код с коррекцией ошибок NANDXtend, аппаратное шифрование SHA 256 (используя TCG Opal и IEEE-1667) и TRNG.
Заложенные максимальные последовательные скорости чтения/записи, составлют соответственно: 2.4 и 1.7 Гб/с.
Максимальные значения работы со случайными блоками 4K составляют (чтение/запись): 280K IOPS (HMB) и 250K IOPS соответственно.
Поддержка: PCIe 3.0 x4 и NVMe 1.3.
Поддержка технологии HMB Host Memory Buffer (HMB), которая появилась в спецификации NVMe 1.2. Она позволяет использовать для хранения таблицы трансляции адресов оперативную память хост-системы.
Поддержка Self-Monitoring, Analysis, and Reporting Technology (S.M.A.R.T.).
TFBGA288 упаковка размером: 12 х 12 мм.
На этом же контроллере построены следующие серии накопителей: Mushkin Helix-L PCIe m.2 SSD, KingSpec NE-512, AMD Radeon R5 NVMe Series и т.д.


Silicon Motion SM2263XT

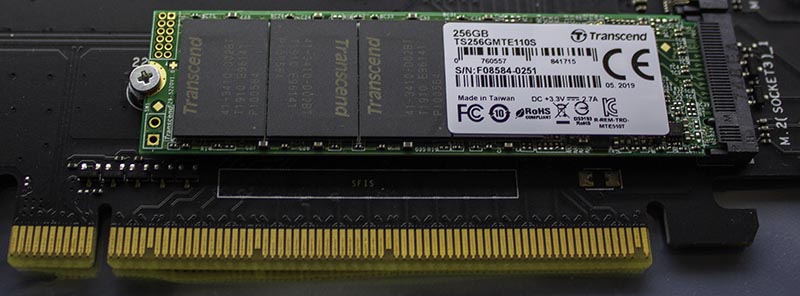

Тестировать накопитель Transcend MTE110S на ПК, будем используя линии центрального процессора (CPU). Для этого подойдёт любой пассивный адаптер:


Transcend MTE110S

Так как для данного класса накопителей нет фирменного NVMe драйвера, то для работы с Microsoft Windows 7 и 8 необходимо производить некоторые манипуляции, так как в данных версиях операционных систем, отсутствует встроенный NVMe драйвер. Поэтому Transcend MTE110S (TS256GMTE110S) тестировался на операционной системе Windows 10 Enterprise 2019 LTSC x64 en-US February 2019 Version 1809 Build 17763.348.
Теперь с помощью утилиты мониторинга HD Tune Pro проверим скорость записи на всей поверхности накопителя.
По этому графику можно выяснить, есть ли SLC кэш, на каком объёме он заканчивается и есть ли провалы в записи.
По итогам тестирования HD Tune Pro, у нас 155Гб дискового пространства писалось на скорости около 700 Мб/с, а дальше было падение и прямая запись в медленную TLC память с минимальной скоростью до 38.5 Мб/с.
Для сравнения, можно здесь ознакомиться с графиком накопителя Silicon Power SP256GBP34A80M28.


Transcend MTE110S

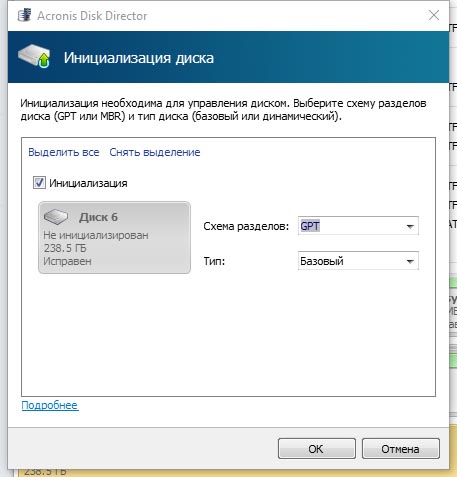

Запускаем программу Acronis Disk Director 12, и производим инициализицию диска.

Transcend MTE110S

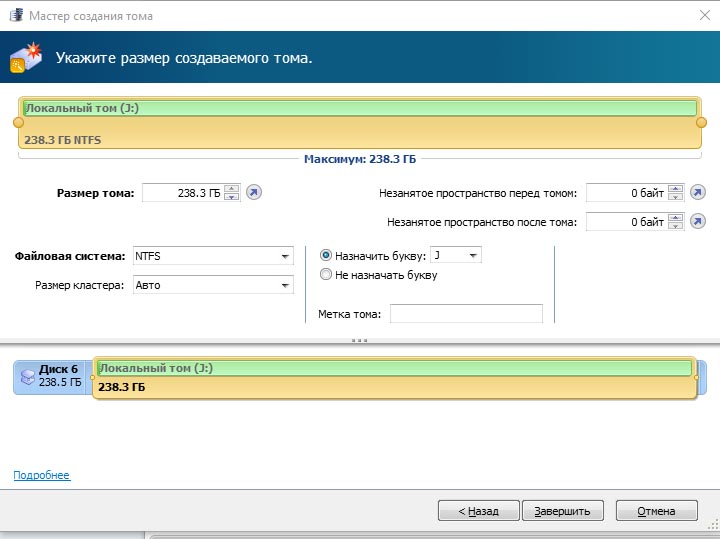

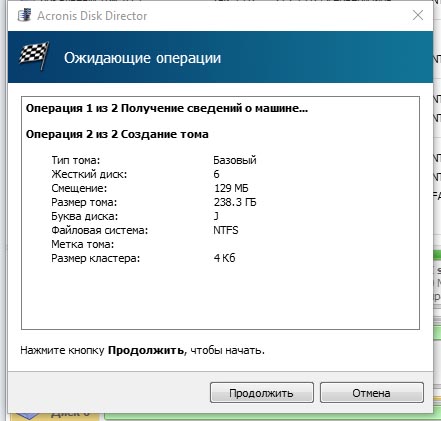

Далее, создаём том из инициализированного диска, его размер: 238.3Гб.

Transcend MTE110S

Размер кластера будет автоматически выставлен на 4Кб.

Transcend MTE110S

Скачиваем с официального сайта фирменную утилиту и запускаем инсталлятор SSDScopeApp_Win_v3.10_setup.exe.
Разработанный для использования с SSD Transcend, программное обеспечение Transcend SSD Scope - это удобный инструмент, который обеспечивает мониторинг и работоспособность вашего SSD. SSD Scope имеет новейшие технологии для определения состояния и оптимизации работы SSD. Возможности: просмотр информации о накопителе, просмотр статуса S.M.A.R.T., диагностика, безопасное удаление, обновление прошивки, активация TRIM, индикатор работоспособности и клонирование системы.
SSD Scope поддерживает следующие ОС: Microsoft Windows 7, Microsoft Windows 8, Microsoft Windows 8.1 и Microsoft Windows 10.
*Требуются административные права и необходимо отключить контроль учётных записей пользователей (UAC).

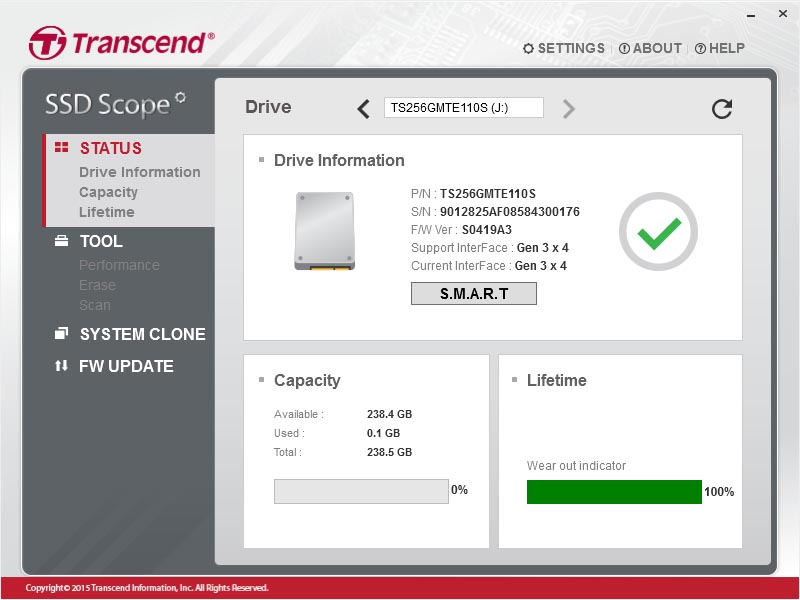

Закладка Статус (STATUS). Здесь три раздела: Информация (Drive Information), Емкость (Capacity), Срок службы (Lifetime).
Информация: P/N (номер партии), S/N (серийный номер), FW ver. (версия прошивки), Support/Current InterFace (поддерживаемый и текущий интерфейс: Gen3 x4). И кнопка: S.M.A.R.T.
Ёмкость: Доступно (Available), Использовано (Used), Всего (Total).
Срок службы: Индикатор износа. Отслеживает уровень износа SSD Transcend. Значение нового SSD показывает уровень 100%, и уменьшается по мере использования SSD.


Transcend MTE110S

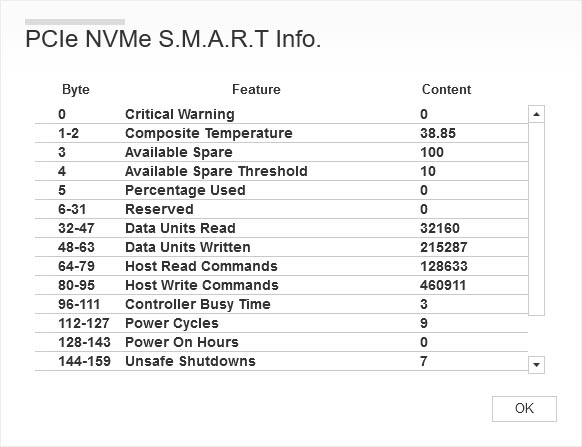

Нажимаем на кнопку: S.M.A.R.T. Показывает информацию о диске и статусe S.M.A.R.T. для наблюдения за статусом работоспособности SSD Transcend.


Transcend MTE110S

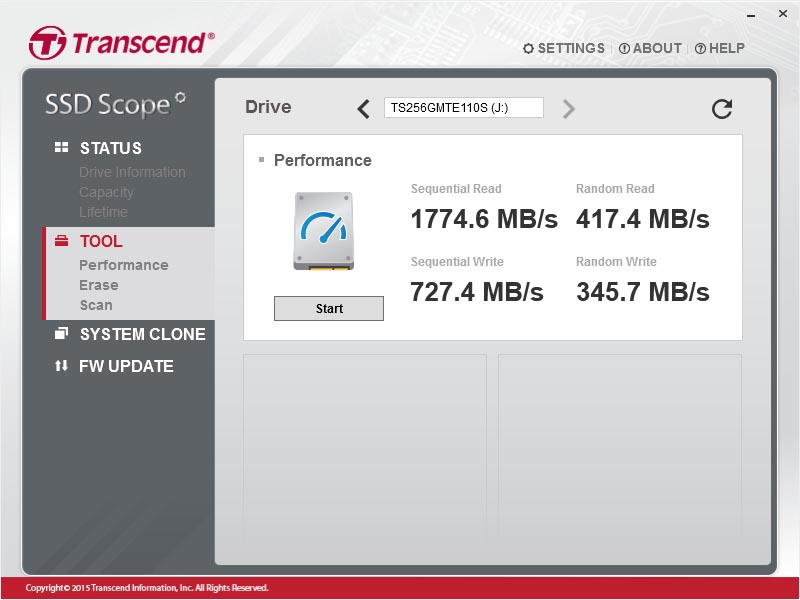

Закладка Инструменты (TOOL). Здесь также три раздела: Тест скорости (Performance), Стирание (Erase), Сканирование (Scan).
Тест скорости: последовательная скорость чтения/записи и случайна скорость чтения/записи (такой себе аналог CrystalDiskMark). Кнопка: Старт.
Стирание: Функция надёжного удаления выполняет необратимое удаление всех данных на накопителе. Кнопка: Полное стирание.
Сканирование: две кнопки - Быстрое сканирование и Полное сканирование.


Transcend MTE110S

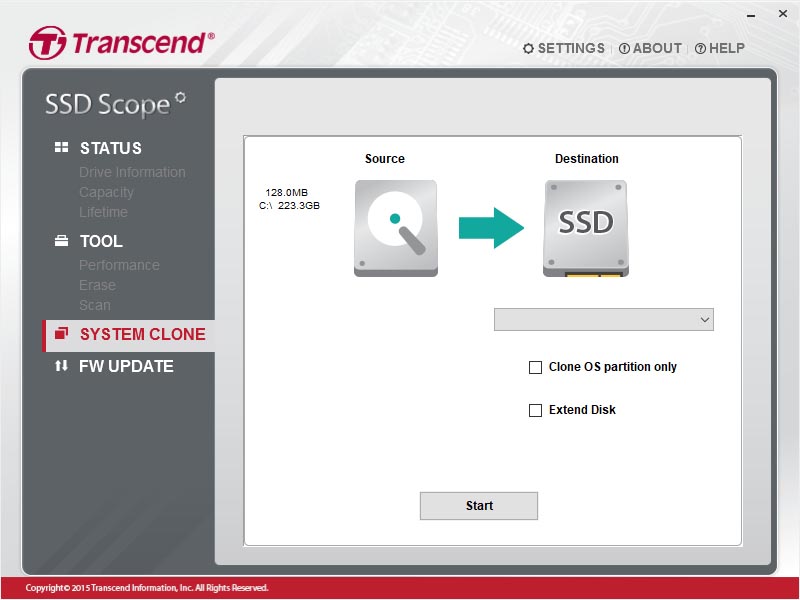

Закладка Клонировать (SYSTEM CLONE). Копирование данных с оригинального накопителя, включая операционную систему (ОС) и программы, на новый SSD Transcend. Ничего не надо переустанавливать, устанавливать и переносить.


Transcend MTE110S

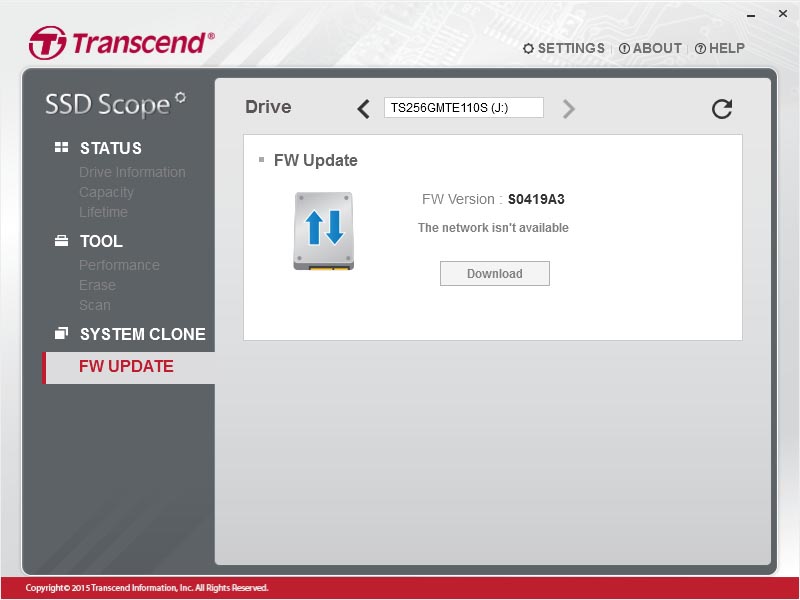

Закладка Обновление (FW UPDATE). FW Version: S0419A3. Текущая версия микропрограммы самая новая или нет доступа к сети (The network isn't available).


Transcend MTE110S

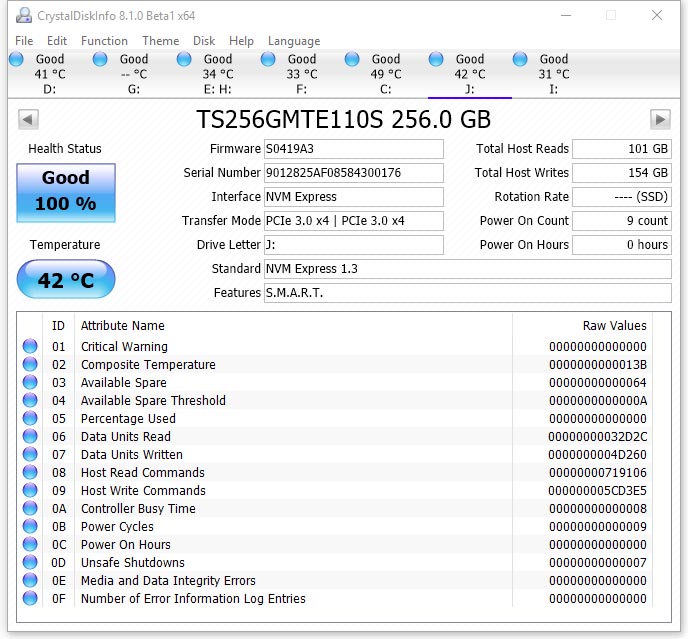

Информация отображаемая утилитой CrystalDiskInfo 8.1.0 Beta1 x64: прошивка S0419A3, интерфейс: NVMe Express, режим передачи: PCIe 3.0 x4, температура 42C и SMART атрибуты.


Transcend MTE110S

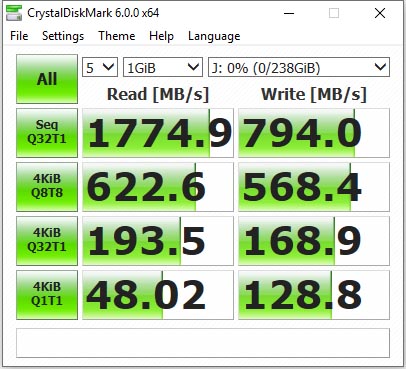

Запускаем бенчмарк CrystalDiskMark 6.0.0 x64, выбираем 5 проходов и 1Гбайт. Накопитель Transcend MTE110S имеет нулевую загрузку данными.


Transcend MTE110S

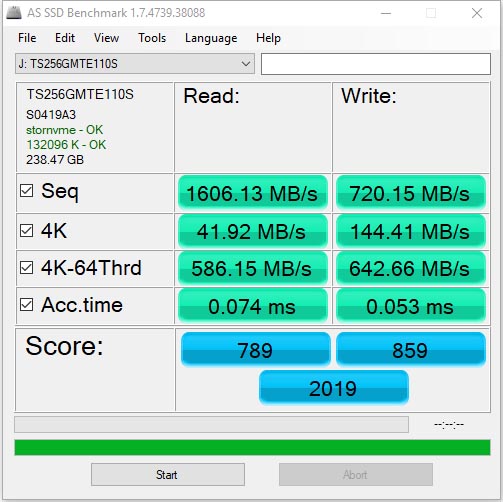

Тестирование скорости с помощью утилиты AS SSD Benchmark 1.7.4739.38088. Смотрим на версию драйвера: stornvme (это Microsoft Standard NVM Express Driver).
Для удобства сравнения приведены и скрины графиков следующих накопителей: Silicon Power SP256GBP34A80M28, Samsung 970 EVO (MZ-V7E250BW) и Intel SSD 760p (SSDPEKKW256G801).


Transcend MTE110S

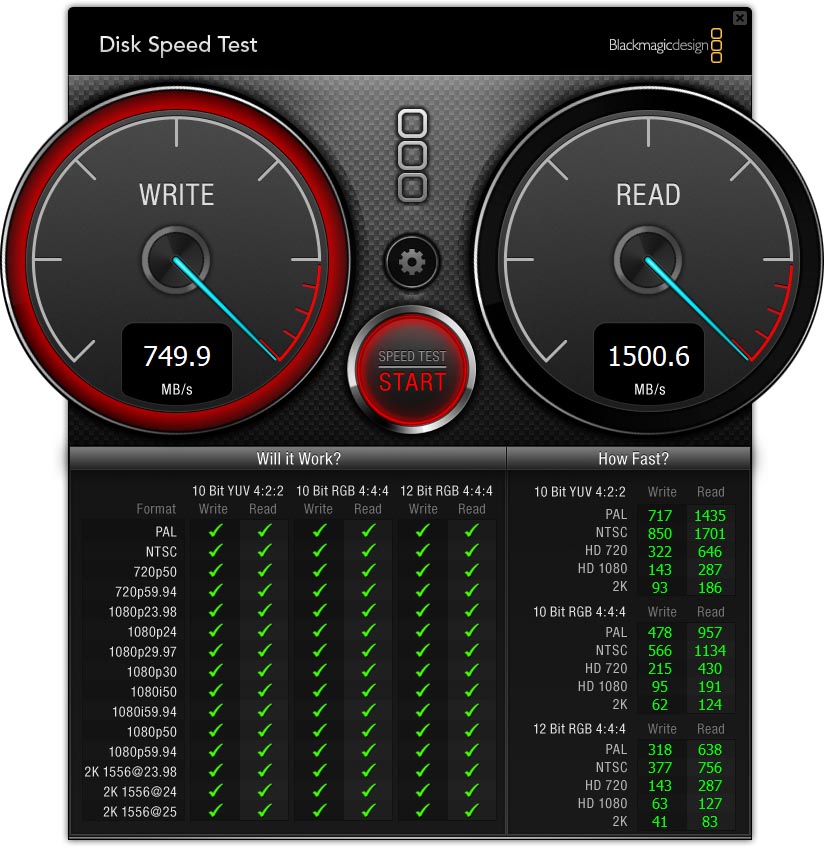

Бенчмарк Blackmagic Disk Speed Test v8.0.1, выбираем Stress: 5GB, Select target drive: выбираем накопитель Transcend MTE110S. И нажимаем на кнопку: Start. Поддерживаются все режимы:


Transcend MTE110S

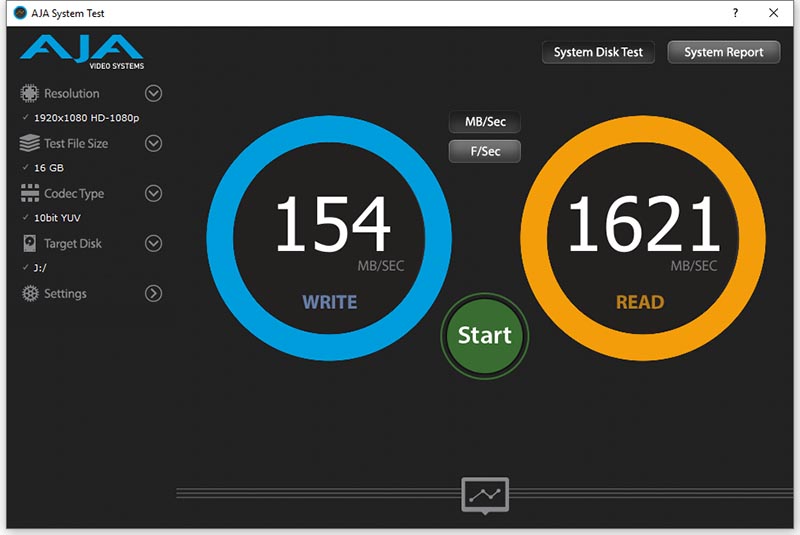

Бенчмарк AJA System Performance Tester 2.1. Выбранные настройки: Resolution: 1920x1080 HD-1080p. File Size: 16 GB. Codec: 10bit YUV. Нажимаем на кнопку: Start.
И к концу выполнения бенмарка, получаем скорость записи: 154 Мб/с, а чтения: 1621 Мб/с.


Transcend MTE110S

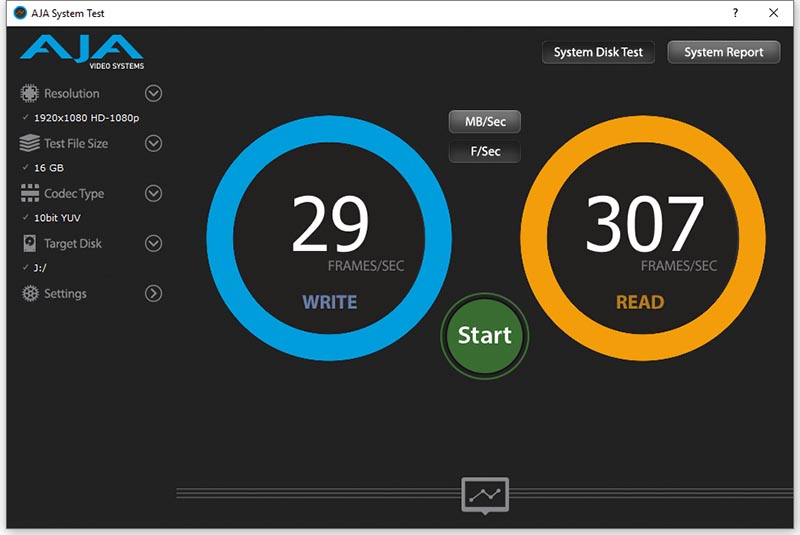

Частоты кадров при записи и чтении:

Transcend MTE110S

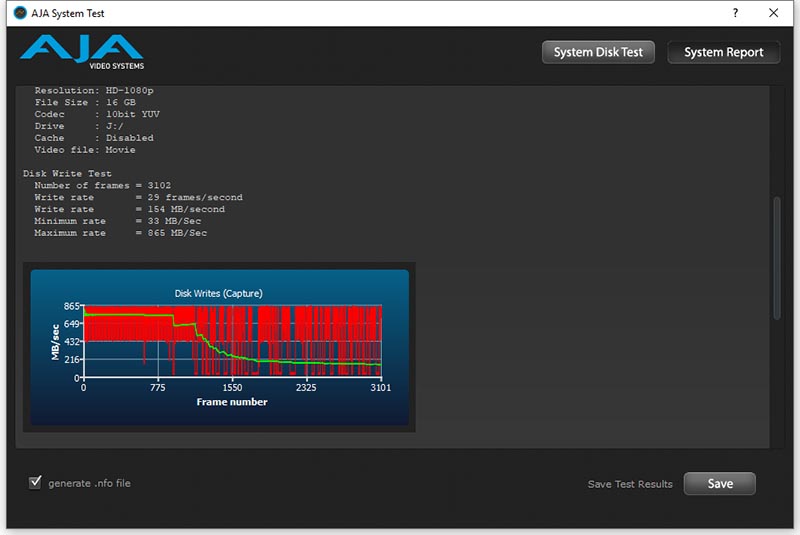

Смотрим график падения скорости записи, при работе с 16Гб видеофайлом. Disk Write Test, Number of frames = 3102, Write rate = 29 frames/second, Write rate = 154 MB/second, Minimum rate = 33 MB/Sec, Maximum rate = 865 MB/Sec.


Transcend MTE110S

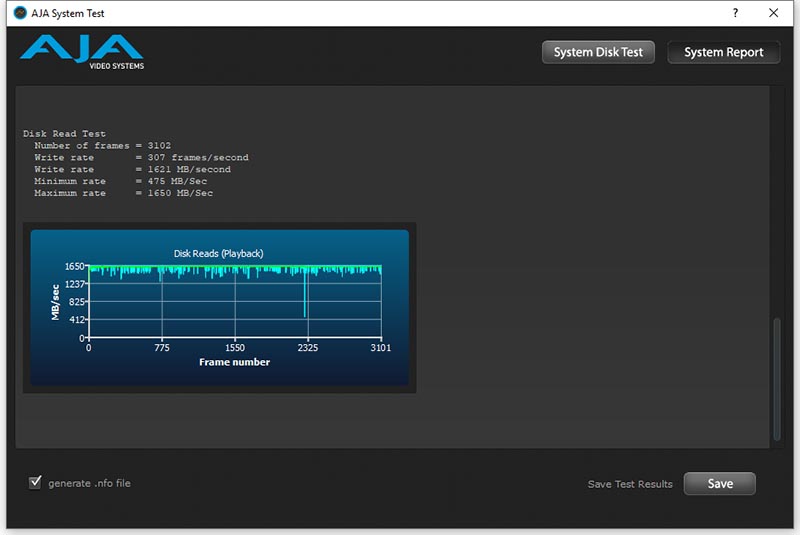

Смотрим график чтения, при работе с 16Гб видеофайлом. Disk Read Test, Number of frames = 3102, Write rate = 307 frames/second, Write rate = 1621 MB/second, Minimum rate = 475 MB/Sec, Maximum rate = 1650 MB/Sec.


Transcend MTE110S

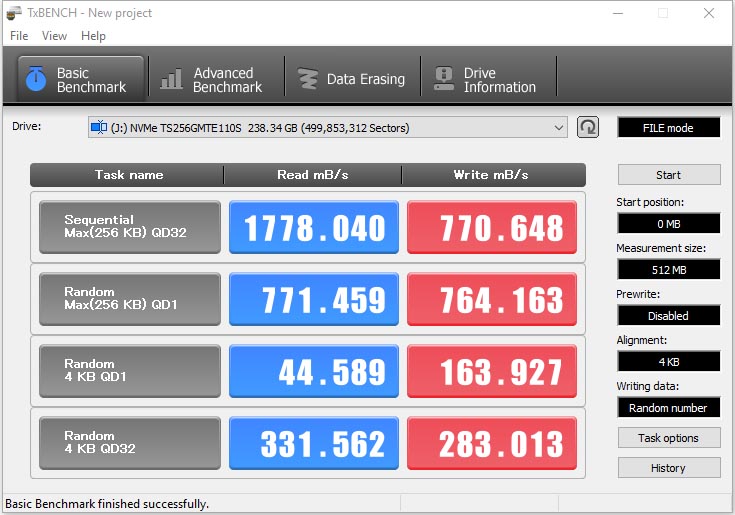

Запускаем бенчмарк TxBENCH и нажимаем на кнопку: Start.

Transcend MTE110S

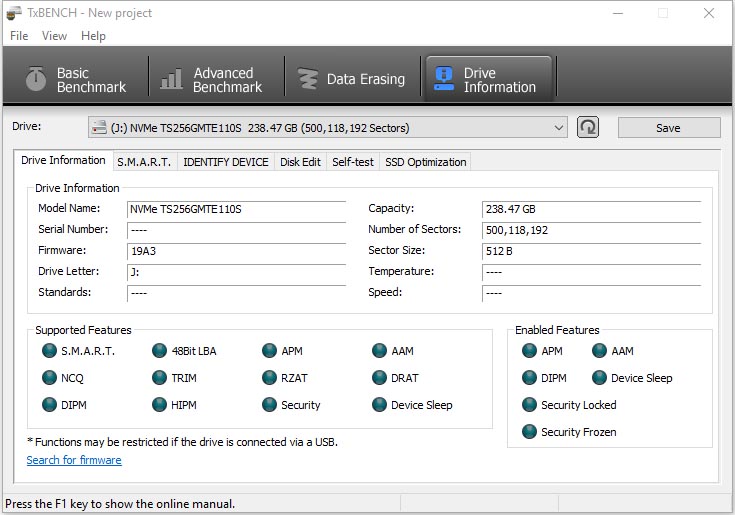

Информация о накопителе, отображаемая бенчмарком TxBENCH:

Transcend MTE110S

Скорость записи тут видимо построена как и в серии накопителей Intel 660p, а именно: есть статический SLC-кэш и есть динамический кэш, который позволяет для пустого накопителя писать большие объёмы данных на высокой скорости. Чем меньше свободного пространства, тем меньше динамический кэш.
Так как нет в линейке Intel 660p накопителя ёмкостью 256Гб, то ближайший конкурент: Intel 660p (SSDPEKNW512G8X1), имеет емкость - 512Гбайт и скорость записи: 1Гб/с. С тестированием его 1Тб версии можно ознакомиться здесь. Но при стоимости 5750 рублей (на июнь 2019 года) он имеет ресурс всего: 100 TBW и построен на QLC типе памяти.
Но, доплатив всего сотни рублей, можно купить 256Гб накопитель Silicon Power SP256GBP34A80M28 с ровным графиком ~ 1 Гб/с: с которым и столкнём далее данный накопитель в реальных приложениях: Adobe Premiere Pro CC 2019 и Adobe After Effects CC 2019.
Ещё раз, тестируется данный накопитель для нужд видеомонтажа, и рекомендуется его ставить как накопитель на который будет производиться запись, тяжелых форматов (несжатого видео, лосслесс, монтажных кодеков), либо средних форматов видео с большой скоростью (NVIDIA NVENC / AMD VCE / Intel Quick Sync Video.
Для нужд чтения (в том числе большого количества небольших файлов) или для системного диска, лучше использовать PCIe NVMe накопители с большой скоростью последовательного и произвольного чтения.
Если вы "пилите" ролики для YouTube, за глаза хватит обычного жесткого диска.
Другой момент, крупные ресурсы как правило обходят стороной тестирование записи файлов большого объёма, так их читатели/зрители, как правило среднестатические компьютерные игроки, для которых такая задача - является нетипичной.
Отсюда и такие выводы, цитата из статьи с сайта ixbt.com: "на операциях записи накопитель (Transcend MTE110S TS512GMTE110S) вообще умудрился занять третье место. Разумеется, «помогает» ему тут динамическое кэширование, реализованное в контроллерах Silicon Motion, способных (при наличии достаточного количества свободного места) «принимать» на полной скорости до трети объема, но... Но в Intel SSD 760p это тоже есть. И скорость записи практически идентичная бюджетнику от Transcend (что тоже свидетельствует в пользу гипотезы об аналогичности памяти) — даже чуть ниже. А вот рекордов по скорости чтения 110S не ставит, но видали мы и хуже; особенно в однопоточном режиме".
Предварительные выводы (как и большинство начинающих пользователей) делали на результатах полученных в бенчмарке CrystalDiskMark v6.0.0, 1T1 для модели Transcend MTE110S (TS512GMTE110S) составил 1489,2 Мб/с, а для модели Intel SSD 760p (SSDPEKKW512G801) составил 1310,8 Мб/с.
Но, справедливости ради, был произведён и тест записи большого объёма файла, оставим за скобками обсуждение вывода: "с записью дела обстоят несколько хуже: и из-за отсутствия DRAM-буфера, и из-за «атипично больших» (для данной емкости) кристаллов памяти". Так как это касается многопоточной записи 32 файлов с помощью Intel NASPT 1.7.0.
Ещё одна цитата из другой статьи: "Обычно объём DRAM-буфера в SSD устанавливается из расчёта 1 Мбайт на 1 Гбайт ёмкости накопителя. Такое соотношение позволяет организовать таблицу в виде двоичного дерева, по которому можно быстро осуществлять поиск. Грамотно реализованная и размещённая в DRAM таблица трансляции позволяет, с одной стороны, качественно уменьшить латентности при обращении SSD, а с другой – обеспечить постоянство производительности при длительных интенсивных нагрузках".
А вот запись одного файла объёмом 32Гб, достаточно показательна, были получены следующие результаты: 757,3 Мб/с (Transcend TS512GMTE110S) и 690 Мб/с (Intel SSDPEKKW512G801). Ничего подозрительного в этих цифрах нет, и они достаточно близкие. Но, только для записи файла объёмом 32Гб, и чем больше файл (чем дальше в лес, тем толще партизаны), тем больше (но не особо критично) будет разница.
Вот был протестирован накопитель Intel SSD 760p (SSDPEKKW256G801), при ёмкости 256Гб и записи файла объёмом 80Гб, у него SLC кэш записи: 5Гбайт, и после него прямая запись в TLC память составила 272 Мб/с.
Соответственно для 512Гб модели удваиваем этот результат, и после SLC кэша, скорость прямой записи в TLC память составит 544 Мб/с, против 757 Мб/с. Чем дальше от объёма SLC кэша, тем больше будет сказываться эта разница в 200 Мб/с при скорости записи файлов большого объёма.
Ещё момент, это довольно странный результат для 32Гб файла, т.е. цифра 757 Мб/с, больше соответствует заявленному значению для 256Гб. Ресурс 3Dnews.ru показывает следующий график скоростей записи для 512Гб модели:


Transcend MTE110S

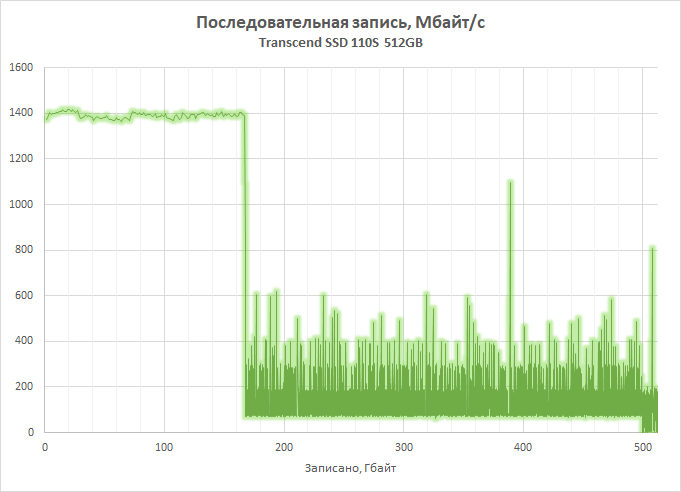

Цитата: "Скорость записи на Transcend SSD 110S в SLC-режиме достигает порядка 1,4 Гбайт/с, причём на свободный накопитель с такой производительностью можно записать примерно 167 Гбайт данных".
Откуда тогда цифра 757,3 Мб/с?
Есть и плюсы в таких обзорах, например можно сказать спасибо автору за тест: записи при одновременном чтении. Цитата: "Запись одновременно с чтением — провал. Рекорда в данном случае мы и не ожидали — априори понятно, что при таких сценариях экономия на DRAM выходит боком".
Последовательная запись и чтение 32Гб данных (Intel NASPT 1.7.0), получены следующие результаты: 326,4 Мб/с (Transcend TS512GMTE110S) и 995,5 Мб/с (Intel SSDPEKKW512G801). Для примера результаты однообъёмников Samsung 970 EVO (MZ-V7E500BW): 1132,6 Мб/с и Western Digital WD Black NVMe SSD 500 GB (WDS500G2X0C): 1662,1 Мб/с.
Это важная информация для тех кто пишет форматы видео, в конце которых происходит процесс мультиплексинга.
Я покупал этот накопитель зная уже результат, так на Youtube канале попросили протестировать данный накопитель, и соответственно были изучены его характеристики и результаты тестирования записи на всей поверхности накопителя, сделанные другими пользователями. И эти данные были проверены на практике в бенчмарках, а далее протестируем накопитель в реальном приложении Adobe Premiere Pro CC 2019. Так как ориентироваться только на цифры синтетических (и не очень) бенчмарков неправильно.
