AgeStar 31UBNV1C

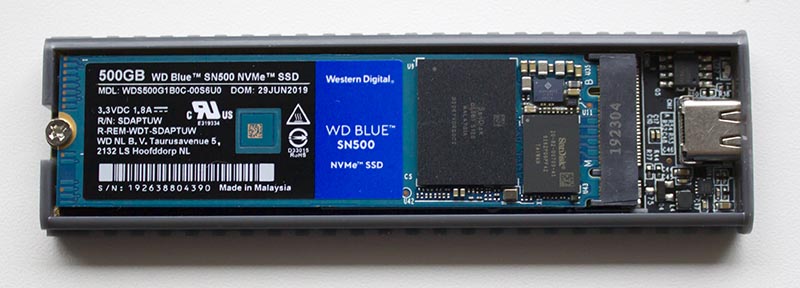

Продолжаем тестировать внешний корпус AgeStar 31UBNV1C, теперь с PCIe NVMe накопителем WD Blue WDS500G1B0C с PCIe 3.0 x2 интерфейсом и B&M ключами.


AgeStar 31UBNV1C

Он был подключён к USB Type-C порту видеокарты Gigabyte GeForce RTX 2060 SUPER GAMING OC 8G (GV-N206SGAMING OC-8GC) построенной на чипсете NVIDIA GeForce GTX 2060 SUPER.


Gigabyte GeForce RTX 2060 SUPER GAMING OC 8G (GV-N206SGAMING OC-8GC)

Информация отображаемая утилитой CrystalDiskInfo 8.3.2 x64: прошивка 201000WD, интерфейс: UASP (NVMe Express), температура 35C и SMART атрибуты.


AgeStar 31UBNV1C

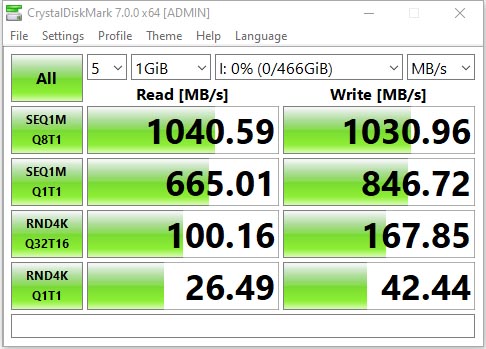

Запускаем бенчмарк CrystalDiskMark 7.0.0 x64, выбираем 5 проходов и 1Гбайт. Накопитель WD Blue WDS500G1B0C имеет нулевую загрузку данными.


AgeStar 31UBNV1C

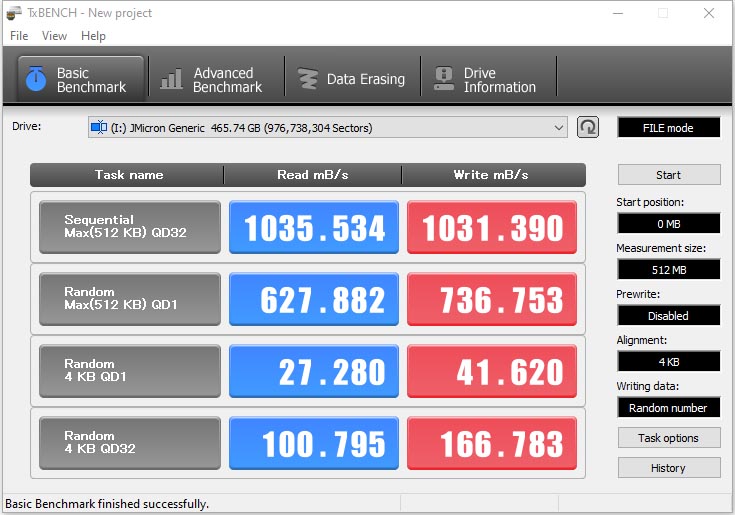

Результаты полученные с помощью бенчмарка TxBENCH, накопитель во внешнем корпусе AgeStar 31UBNV1C определился как: JMicron Generic, это из-за использованного PCIe - USB 3.1 Gen2 моста JMicron JMS583.


AgeStar 31UBNV1C

Проверяем последовательную скорость чтения на всей поверхности диска с помощью утилиты HD Tune Pro. Средняя скорость чтения: 853.6 МБ/с.


AgeStar 31UBNV1C

В утилите AJA System Performance Tester 2.1 выбираем 10-бит YUV FullHD 1080p видео, объём 16 Гбайт и нажимаем на кнопку: Start.


AgeStar 31UBNV1C

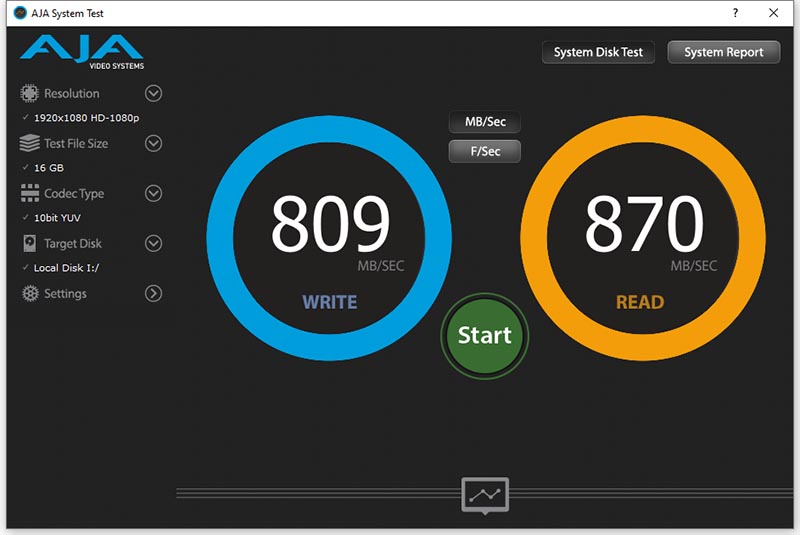

Результат записи/чтения: 809 и 870 Мбайт/с.

AgeStar 31UBNV1C

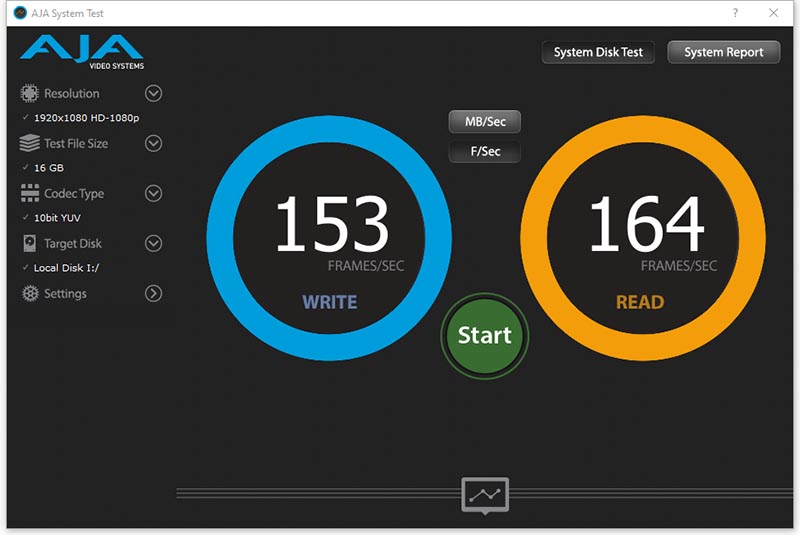

Кадров в секунду, запись/чтение: 153 и 164.

AgeStar 31UBNV1C

Итоговый график записи. Number of frames = 3102, Write rate = 153 frames/second, Write rate = 809 MB/second, Minimum rate = 109 MB/Sec и Maximum rate = 963 MB/Sec.


AgeStar 31UBNV1C

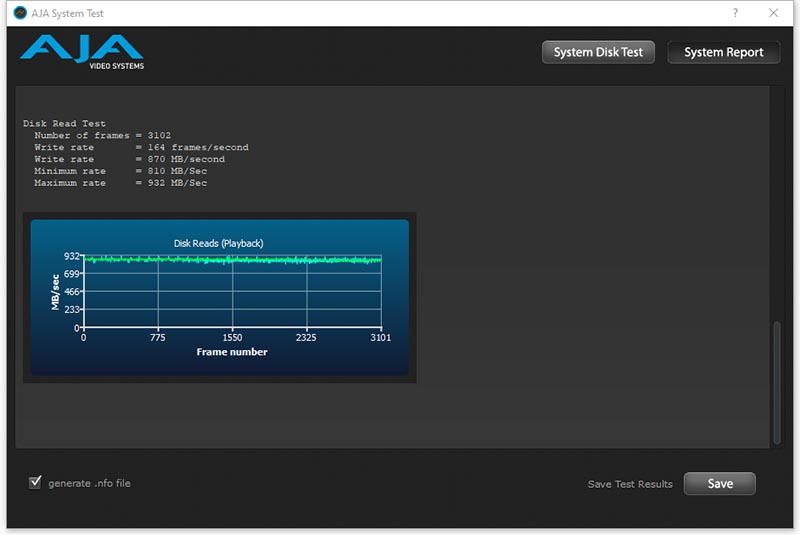

Итоговый график чтения. Number of frames = 3102, Write rate = 164 frames/second, Write rate = 870 MB/second, Minimum rate = 810 MB/Sec и Maximum rate = 932 MB/Sec.


AgeStar 31UBNV1C

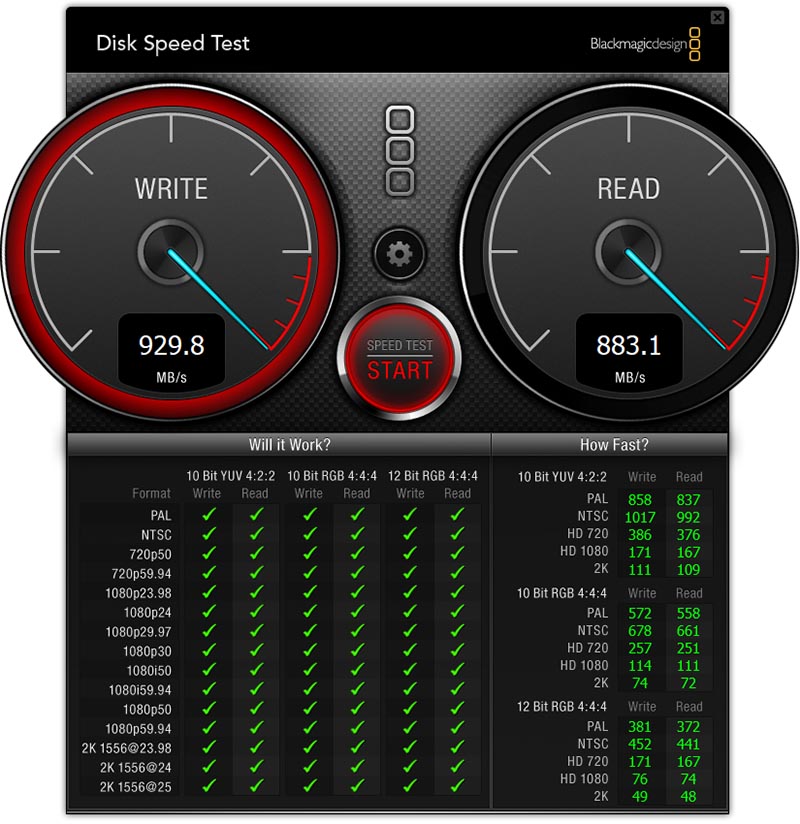

Бенчмарк Blackmagic Disk Speed Test v8.0.1 показывает что поддерживается работа со всеми видеоформатами, в том числе и 2К 12-бит RGB 4:4:4.


AgeStar 31UBNV1C

Запускаем программу Adobe Premiere Pro CC 2020, создаем новый проект. Выбираем: Общие > Рендеринг и воспроизведение видео > Средство рендеринга: Mercury Playback Engine GPU Acceleration (CUDA).
Создаем новый эпизод. Шаблоны настроек эпизода > Доступные шаблоны настроек > DNxHR > 4K 59.94 > DNxHR HQ 4K 59.94. Нажимаем на кнопку: ОК.
Создаем титр размером с настройками эпизода и растягиваем его длительность на одну минуту.

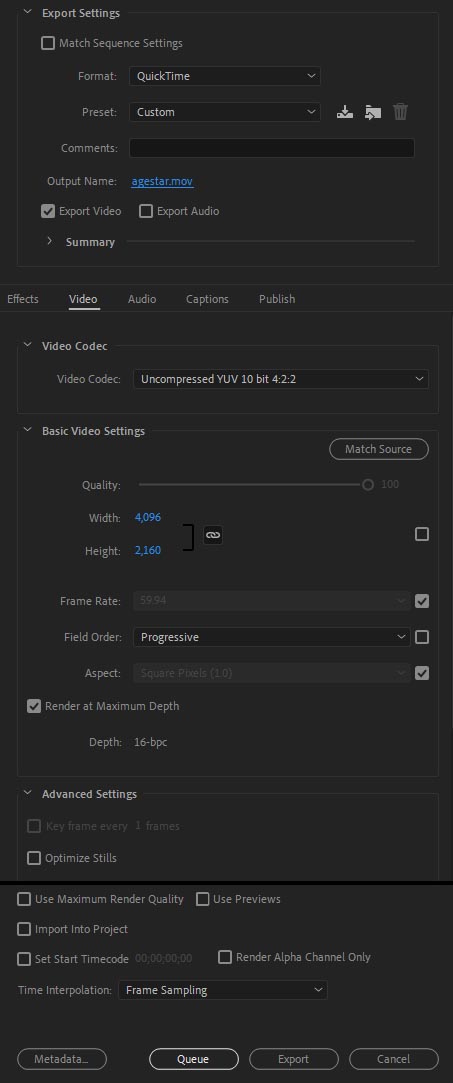

Выделяем эпизод, выполняем команду: Файл > Экспорт > Медиа (Ctrl+M). В настройках экспорта выбираем формат QuickTime, видеокодек: Без сжатия YUV 10-битный 4:2:2, атрибуты исходного файла и выбираем AgeStar 31UBNV1C (с M.2 PCIe накопителем WD Blue WDS500G1B0C) в настройках — Имя выходного файла.
Далее, для прямого рендеринга, нажимаем на кнопку: Экспорт (Экспорт с текущими настройками).


AgeStar 31UBNV1C

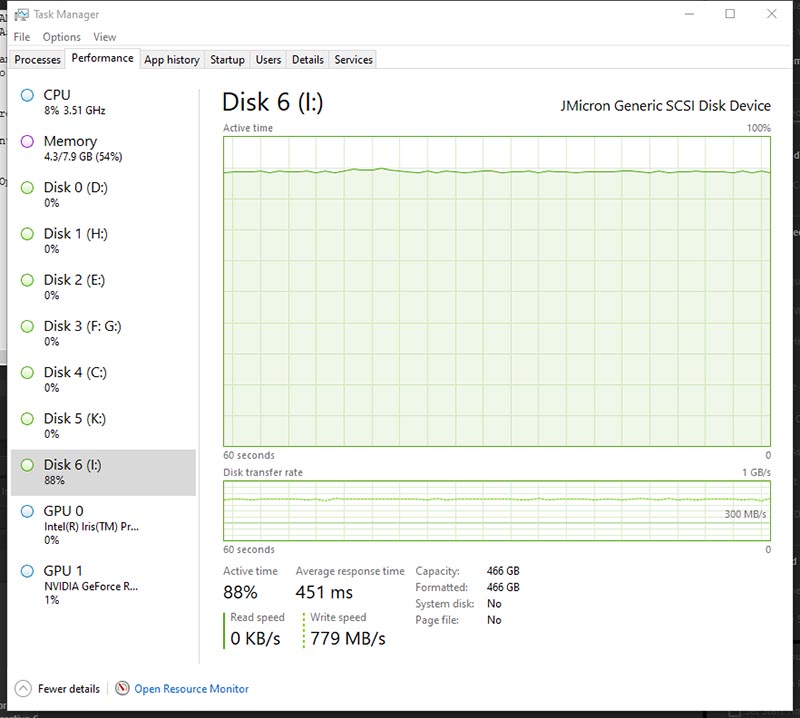

Большую часть рендеринга, был ровный график с максимальной скоростью записи: 779 МБ/с. Т.е. по этому параметру (прямой записи в TLC память) внешний корпус AgeStar 31UBNV1C не резал накопитель WD Blue WDS500G1B0C.


AgeStar 31UBNV1C

Ближе к концу рендерингу, пошли кратковременные провалы в скорости до 41.9 МБ/с, с одновременными пиками до 100% загрузки.


AgeStar 31UBNV1C

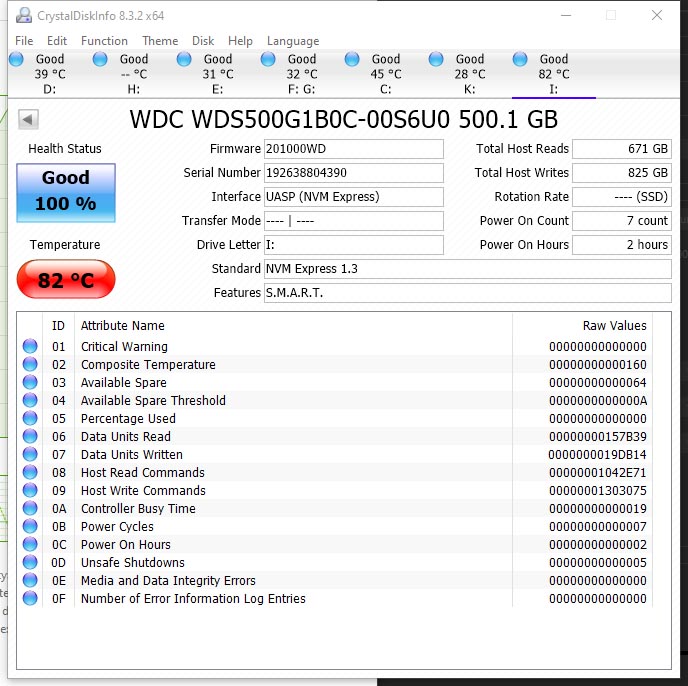

Понятно из-за чего накопитель WD Blue WDS500G1B0C в корпусе AgeStar 31UBNV1C начал уходить при потоковой записи в троттлинг, утилита CrystalDiskInfo показала температуру: 82С.


AgeStar 31UBNV1C

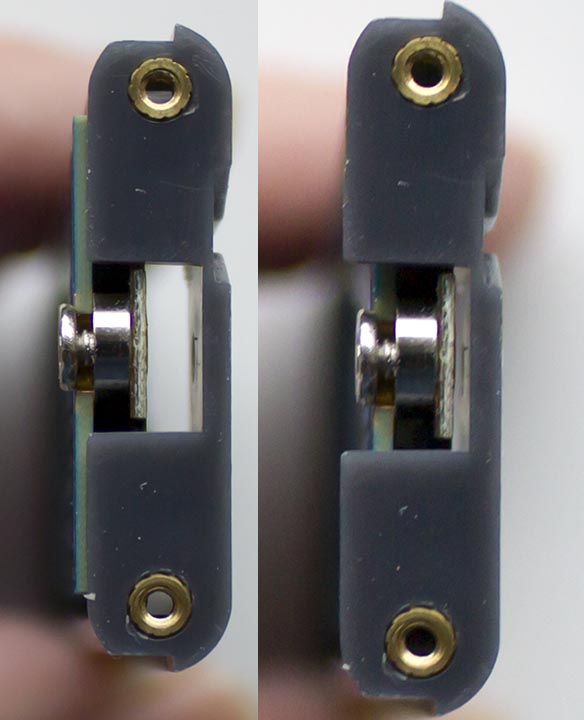

Дело в том, что накопитель использовался без термпрокладки, а так как "материнская плата" подвижная, то и контроллер с термоинтерфейсом мог не плотно соприкасаться с алюминиевым кожухом, который выступает в роли радиатора. Термопрокладка не только помогает отводить тепло от M.2 накопителя, но и прижимаем контроллер с термоинтерфейсом на противоположной стороне к внешнему алюминиевому корпусу (читаем радиатору).


AgeStar 31UBNV1C

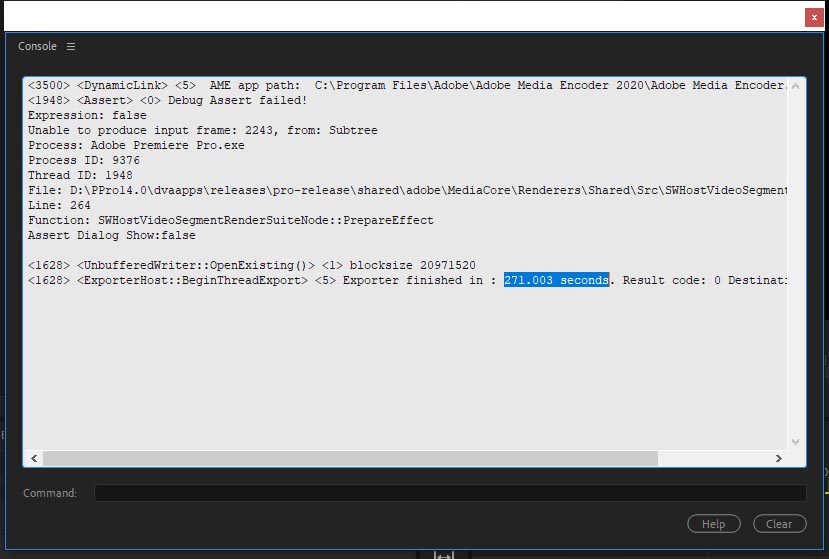

Итоговое время записи видео объёмом 160ГБ составило: 271 секунда.

AgeStar 31UBNV1C

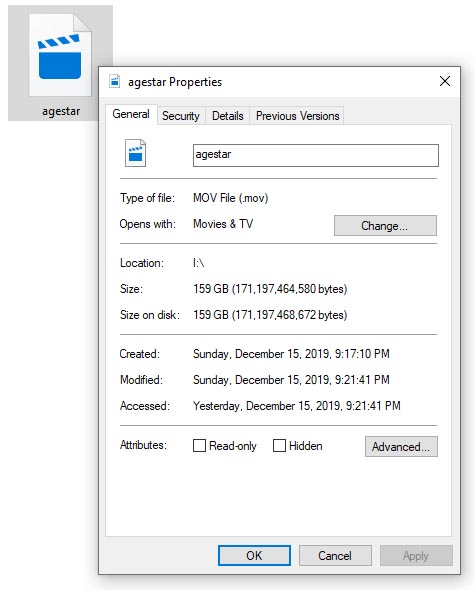

Объём файла на выходе 159ГБ это 1/3 от ёмкости накопителя WD Blue WDS500G1B0C.

AgeStar 31UBNV1C

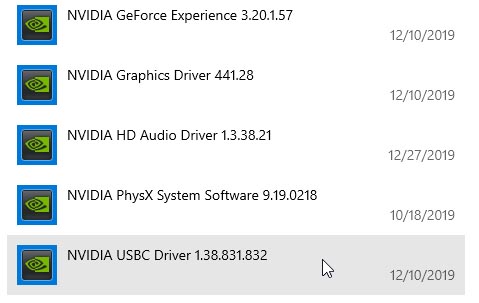

При тестировании был использован следующий драйвер: NVIDIA USBC Driver 1.38.831.832.
