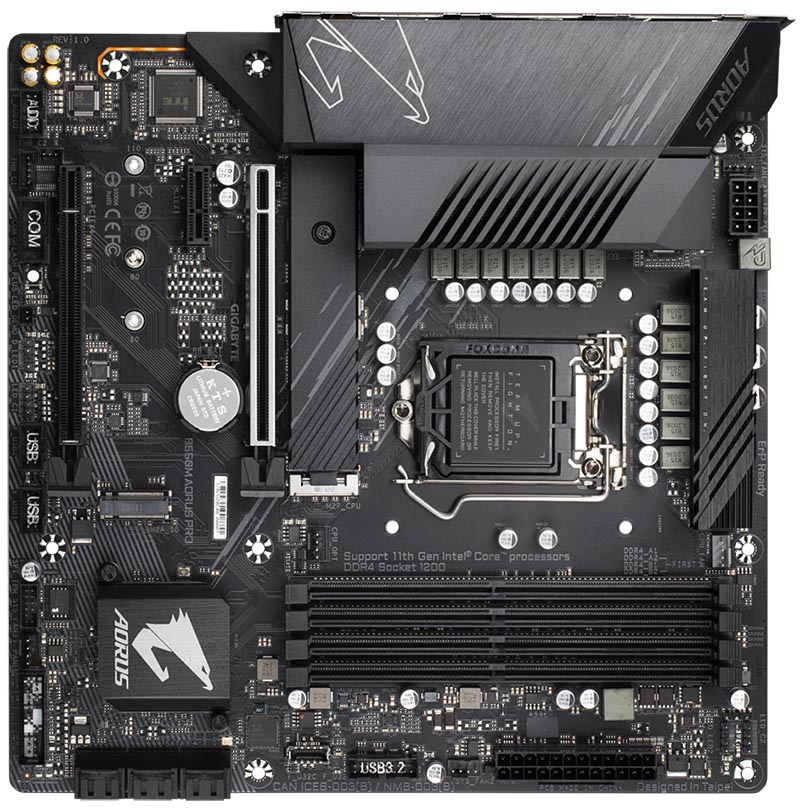

GIGABYTE B560M AORUS PRO

Материнская плата семейства AORUS на базе чипсета Intel B560 Express, цифровой VRM-модуль, (12+1 целевые фазы питания, силовые компоненты DrMOS), полноценный PCIe 4.0 дизайн, оригинальная система охлаждения и предустановленная планка секции портов ввода-вывода, разъемы M.2 PCIe 4.0 и фирменный радиатор Thermal Guard, контроллер 2,5 GbE LAN и утилита cFosSpeed, порт USB 3.2 Gen2x2 (исполнение USB Type-C), функция RGB FUSION 2.0, функция Q-Flash Plus.
Ключевые особенности данной модели:
- Совместимость с процессорами 10- и 11-поколения Intel Core.
- 4 DIMM-разъема для ОЗУ DDR4, двухканальный режим работы модулей памяти без ECC и буферизации.
- Цифровой VRM-модуль (схема питания 12+1 фаза), силовые компоненты DrMOS (до 50 А нагрузки по току на каждую фазу).
- Помехозащищенная подсистема памяти, расширенный разгонный потенциал.
- Высокоэффективная система охлаждения полностью закрывающая зону силовых КМОП-транзисторов.
- Высокоскоростной контроллер Intel 2,5GbE LAN, утилита cFosSpeed.
- 2 разъема M.2 для высокоскоростных NVMe PCIe 4.0/3.0 x4 SSD-накопителей, фирменные радиаторы Thermal Guard.
- Порты TYPE-C высокоскоростного интерфейса USB 3.2 Gen 2x2, пропускная способность до 20 Гбит/с.
- Предустановленная планка защиты портов ввода/вывода, удобная и быстрая процедура инсталляции материнской платы.
- Технология RGB FUSION 2.0, многозональная сетодиодная подстветка (предустановленные профили и эффекты), предусмотрена возможность подключения адресных светодиодных RGB-линеек.
- Фирменная функция Smart Fan 6 и встроенные термодатчики, гибридные разъемы для системных вентиляторов, фирменная функция FAN STOP.
- Фирменная функция Q-Flash Plus для обновления микрокода BIOS без необходимости устанавливать ЦП, ОЗУ и графическую плату.
Эксклюзивный дизайн встроенной аудиоподсистемы. Обеспечивает высококачественную детализацию и расширение звука для создания наиболее реалистичных звуковых эффектов для профессиональных геймеров.


GIGABYTE B560M AORUS PRO

Характеристики системной платы GIGABYTE B560M AORUS PRO:
Построена на чипсете: Intel B560 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i9, Core i7, Core i5, Core i3 десятого и одиннадцатого поколений, вставляемых в разъем LGA1200. Он отличается высокой стабильностью, производительностью и пропускной способностью. Чипсет B560 поддерживает до четырёх портов USB 3.1 Gen2 (10 Гбит/с), шесть портов SATA 6 Гбит/с и интерфейс M.2 (64 Гбит/с и 32 Гбит/с), а также позволяет использовать графическое ядро (iGPU), встроенное в современные процессоры Intel.
Чипсет поддерживает до 12 линий PCIe, но если подключается 2.5-гигабитный контроллер PHY-уровня, то доступно может быть только 11 PCIe линий.
Чипсет Intel B560, не позволяет производителям материнских плат разделять линии PCI-Express 4.0 (PEG) между двумя и тремя слотами: х16 (для видеокарты) и х4 линии процессора для M.2 накопителя.
Поддержка технологии Intel Turbo Boost 2.0 и Intel Turbo Boost Max Technology 3.0.
Сокет: LGA1200. Данная материнская плата совместима с процессорами Intel Core 10-го и 11-го поколений для разъёма LGA1200, которые включают в себя интегрированное графическое ядро (iGPU) и контроллеры памяти и шины PCI Express с поддержкой двухканальной DDR4 SDRAM и 16 линий PCI Express 4.0/3.0/2.0.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 128Гбайт, поддержка двухканальной DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4000(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3333(OC)/ 3200 / 2933 / 2666 / 2400 / 2133 МГц. Совместимость с non-ECC модулями ОЗУ. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Поддержка Intel Extreme Memory Profile (XMP) 2.0.
*Нет поддержки DC DIMM памяти.
Слоты расширения: 1х PCIe 4.0/3.0 x16, 1х PCIe 3.0 x16 (х4), 1х PCIe 3.0 x1 (x1).
Нет поддержки Multi-GPU.
Порты на задней панели: 1х порт USB 3.2 Gen 2x2 (линии чипсета), 1х порт USB 3.1 Gen 2 (Type-A), 2х порта USB 3.1 Gen 1 (Type-A) и 2х порта USB 2.0 (Type-A).
2x M.2 комбинированных слота без радиаторов охлаждения, нижний: 2260/2280/22110 (интерфейс PCIe 3.0 х4/х2 и SATA), верхний слот: 2260/2280 с интерфейсами PCIe 4.0 х4/х2 (без поддержки SATA).
6х SATA 6.0 Гбит/с порта с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
Нет разъёма TB_HEADER для подключения контроллера Thunderbolt 4.
2.5GbE LAN контроллер: Intel I255-V.
Поддержка встроенного графического ядра Intel UHD Graphics.
Видеовыходы: 1х HDMI 2.0 и 1х DisplayPort.
Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
8-канальный звуковой кодек Realtek ALC897.
Четыре 4-контактных разъемов для подключения системных вентиляторов и процессорного кулера.
Все FAN-разъемы предусматривают возможность подключения высокопроизводительных системных вентиляторов и помп жидкостных систем замкнутого цикла AIO_Pump, Pump мощностью до 24 Вт (сила тока до 2 А/12 В).
Возможности Multi I/O обеспечены микросхемой Nuvoton NCT6798D, которая управляет работой системных вентиляторов, портом COM, а также обеспечивает мониторинг.
1х разъём для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0).
256 Мбит Flash ROM, лицензионный AMI UEFI BIOS, функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.
12-фазная (12+1) схема питания процессора.
Разъемы питания: 1x 24-pin ATX и 1x 8-pin ATX 12V.
Поддержка операционных систем: Microsoft Windows 10 64-разрядная.
Форм-фактор: mATX, 244х244мм. 9х стандартных отверстий для крепления платы в корпус.
Гарантия: 3 года.
