ASUS HYPER M.2 X4 MINI

Адаптер ASUS HYPER M.2 X4 MINI выполнен в виде низкопрофильной платы расширения с интерфейсом PCIe x4, причём без каких-либо ограничений на версию интерфейса (2.0 или 3.0), так как на ней нет никаких контроллеров.
На карте есть преобразователь питания, поскольку в PCIe слоте используется иное напряжение, нежели требуется для M.2.
1x M.2 x4 Socket 3 с верикальным M Key, т. е. Поддерживаются только PCIe SSD диски (интерфейс SATA не поддерживается).
Поддерживается установка форматов SSD-накопителей: M.2 2242, M.2 2260, M.2 2280 и M.2 22110.
Поддержка NVM Express SSD.
1x 3-pin Hyper Kit jumper.
Размеры карты: 155х470 мм.
Фото коробки адаптера ASUS HYPER M.2 X4 MINI:


ASUS HYPER M.2 X4 MINI

Фото обратной стороны коробки ASUS HYPER M.2 X4 MINI:

ASUS HYPER M.2 X4 MINI

Серийный номер и номер партии: 90MC03I0-M0EAY0.

ASUS HYPER M.2 X4 MINI

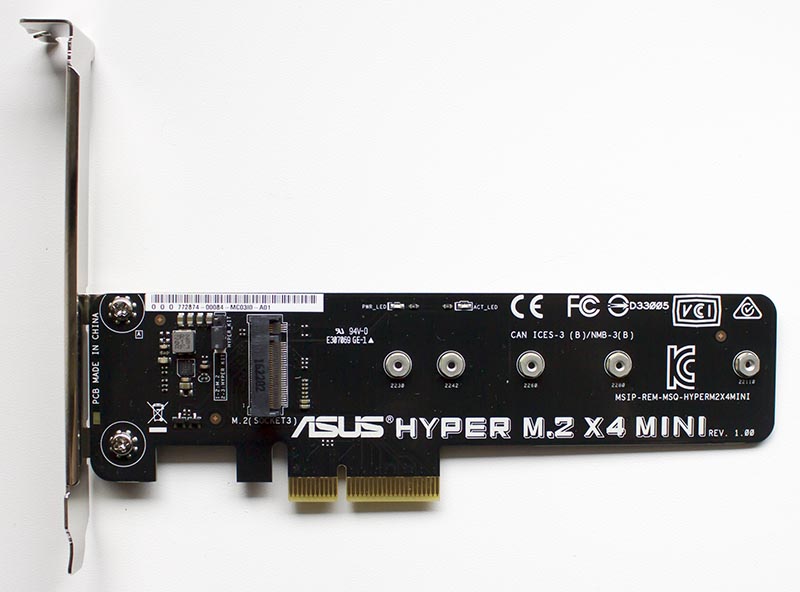

Фото адаптера ASUS HYPER M.2 X4 MINI:

ASUS HYPER M.2 X4 MINI

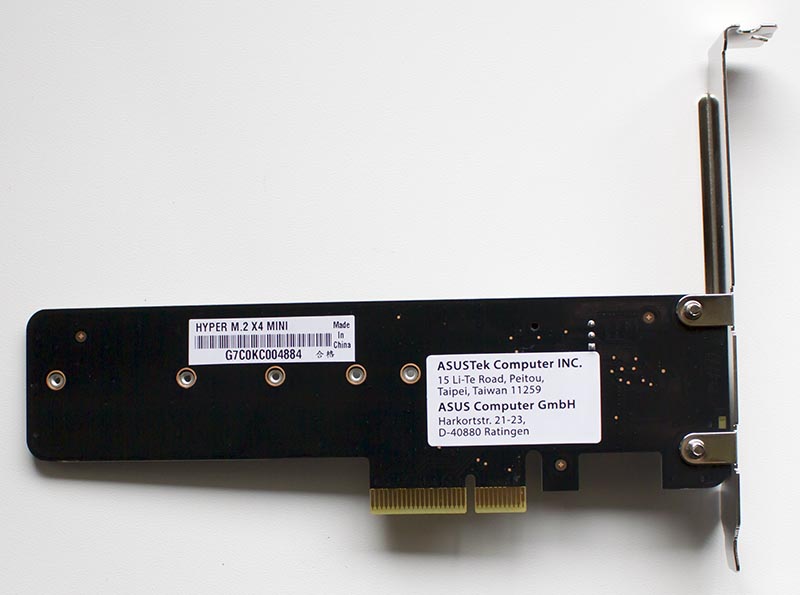

Фото адаптера ASUS HYPER M.2 X4 MINI с обратной стороны:

ASUS HYPER M.2 X4 MINI

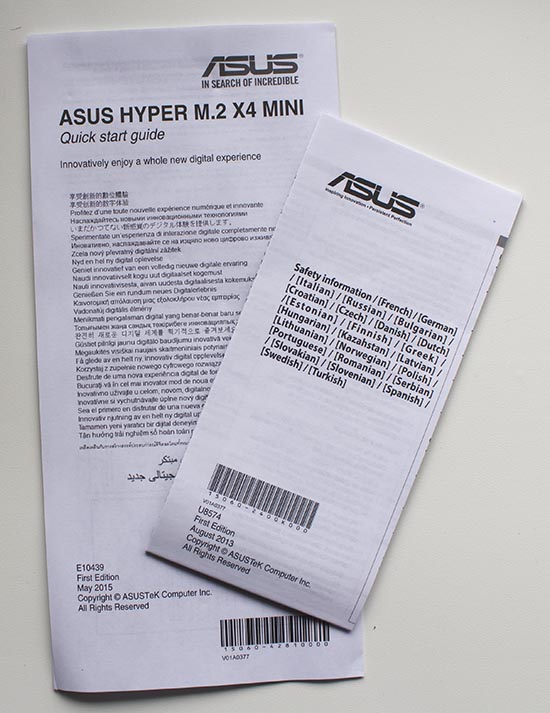

Руководство пользователя и информационная брошюра.

ASUS HYPER M.2 X4 MINI

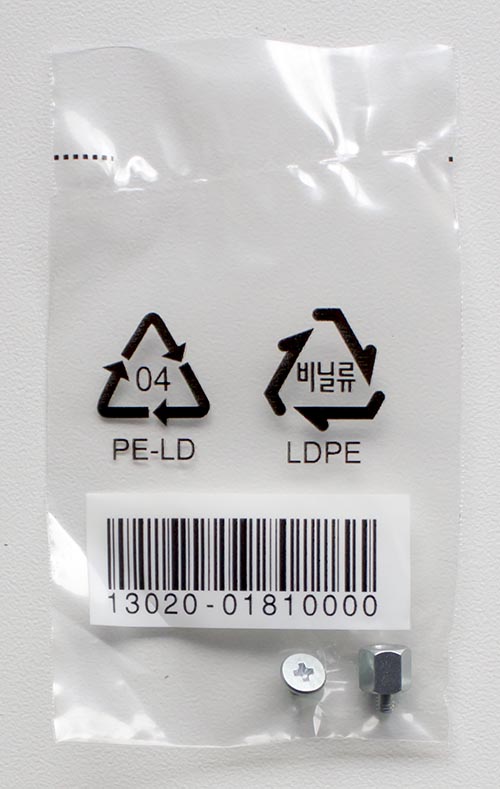

Втулка и M.2 винт:

ASUS HYPER M.2 X4 MINI

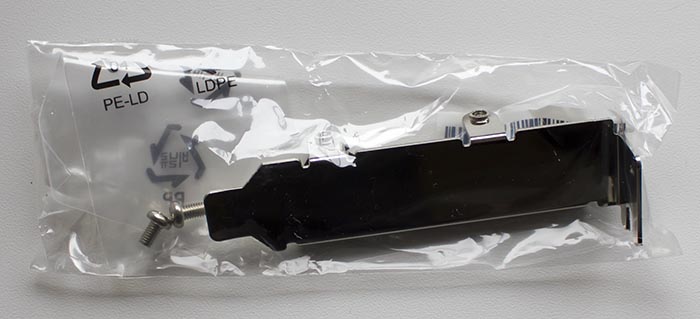

В комплекте идет low profile bracket:

ASUS HYPER M.2 X4 MINI

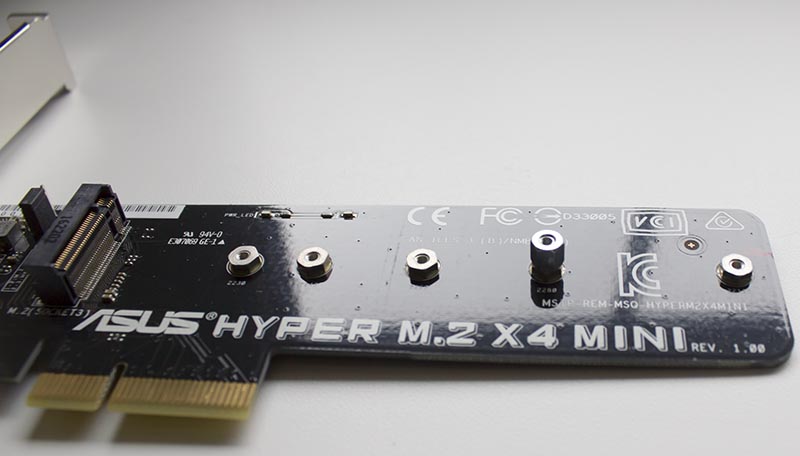

Сначала вкручиваем втулку, потом в сокет устанавливаем M.2 диск и фиксируем его винтом.

ASUS HYPER M.2 X4 MINI

Адаптер ASUS HYPER M.2 X4 MINI с установленным M.2 диском Samsung 950 PRO (MZ-V5P256BW).

ASUS HYPER M.2 X4 MINI
