Теперь рассмотрим установку процессора Intel Core i7-8700K в сокет системной платы ASUS PRIME Z370-A и инсталляцию процессорного кулера Noctua NH-D15S.
В комплекте с материнской платой ASUS PRIME Z370-A идет инструмент: ASUS CPU Installation Tool.


ASUS CPU Installation Tool

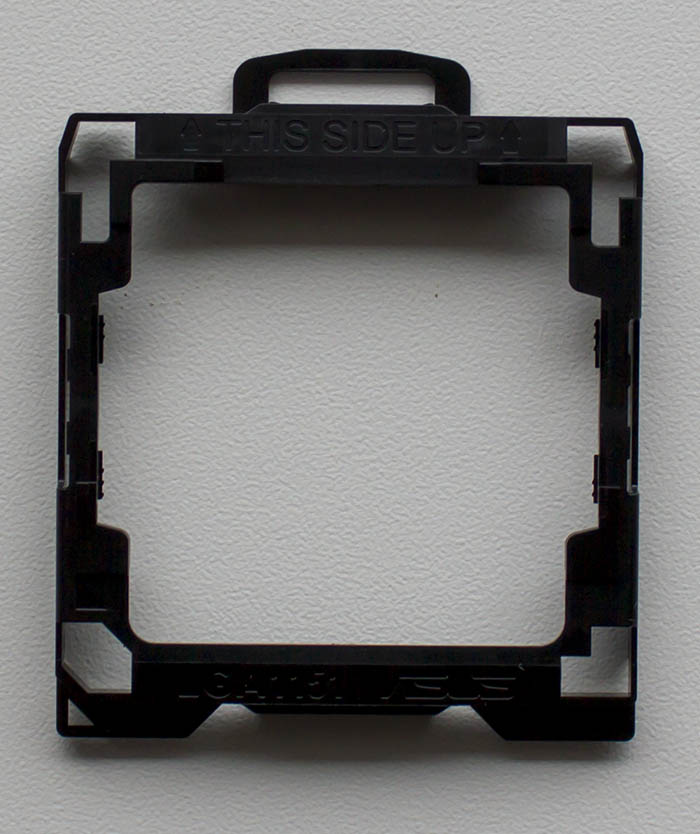

ASUS CPU Installation Tool сверху:

ASUS CPU Installation Tool

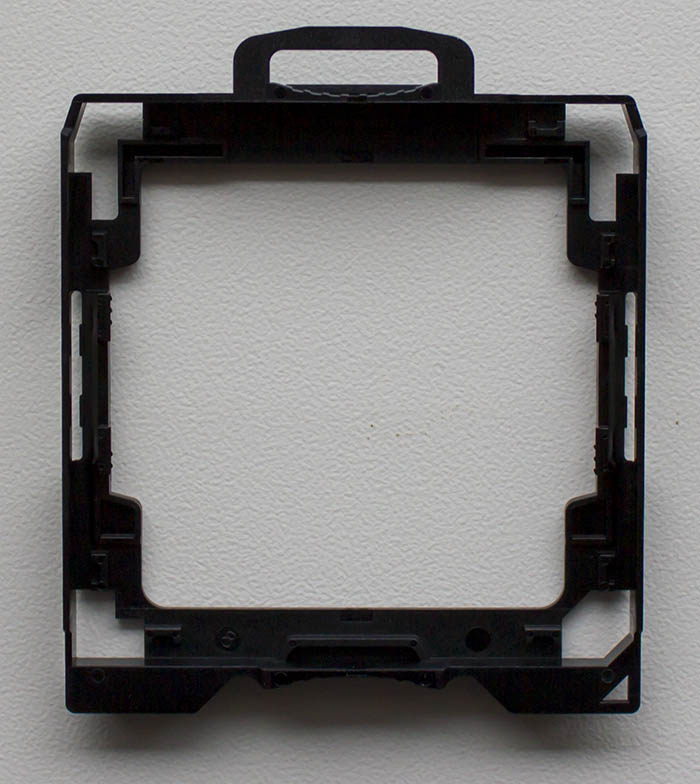

ASUS CPU Installation Tool снизу:

ASUS CPU Installation Tool

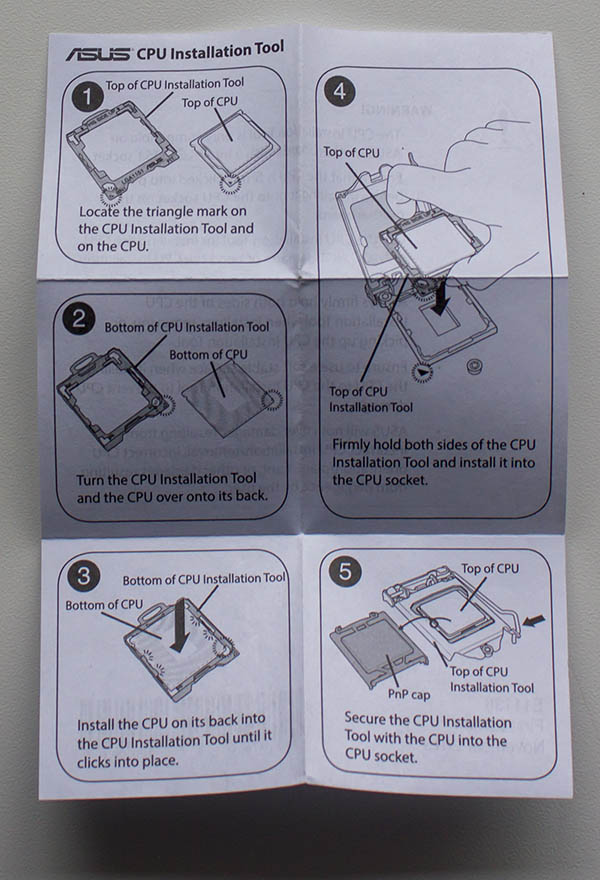

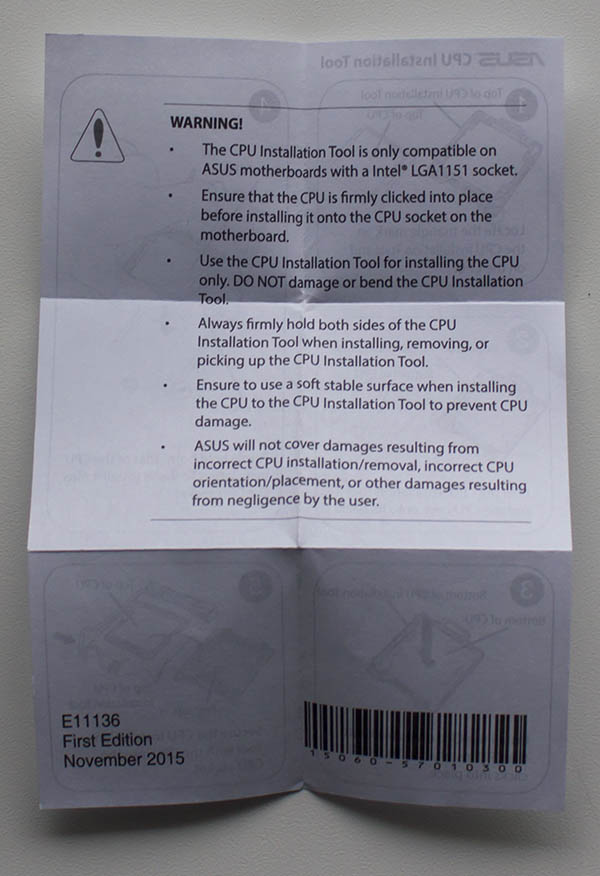

Инструкция для установки ASUS CPU Installation Tool:

ASUS CPU Installation Tool

Обратная сторона инструкции:

Noctua NH-D15S

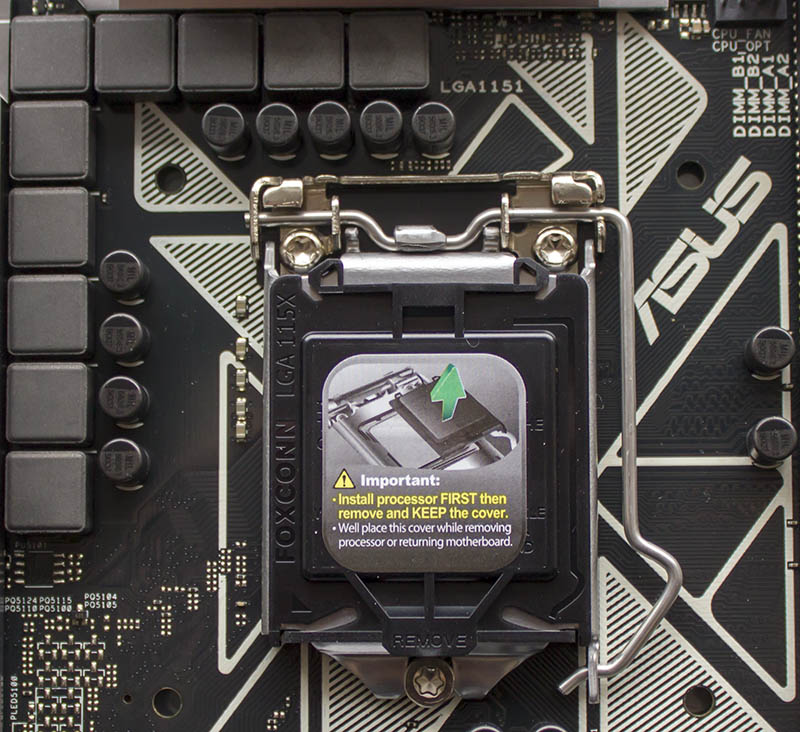

Снимаем защиный колпачок с сокета материнской платы ASUS PRIME Z370-A:

ASUS PRIME Z370-A

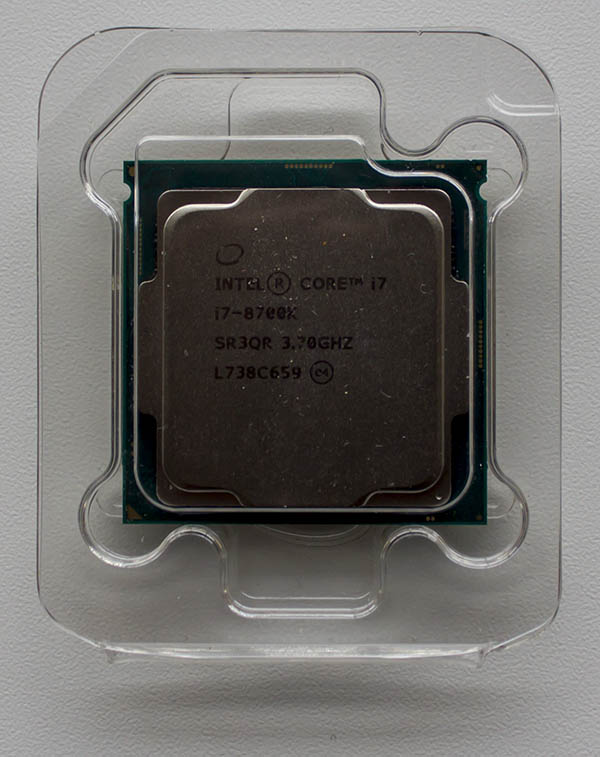

Берем процессор Intel Core i7-8700K:

Intel Core i7-8700K

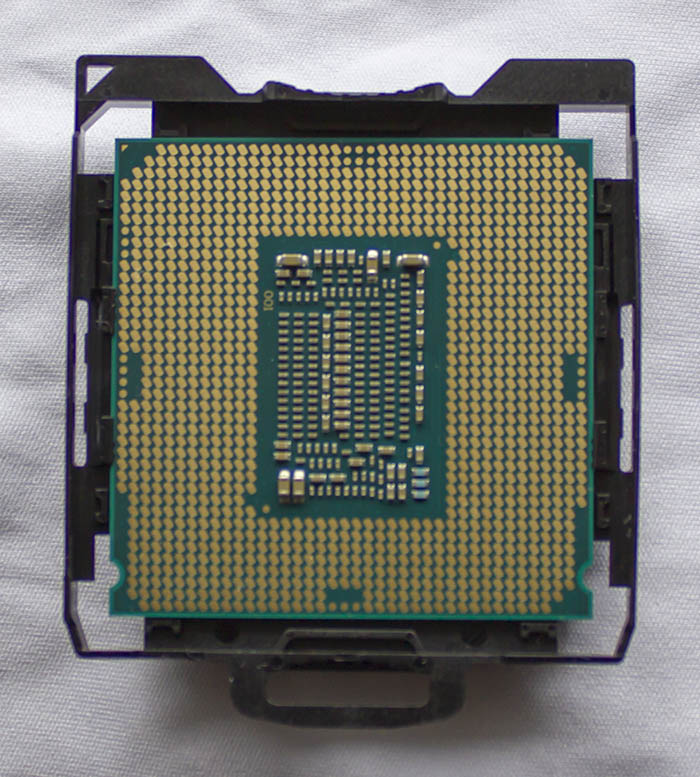

И вставляем его до щелчка в ASUS CPU Installation Tool. Обращаем внимание, что треугольник на процессоре (левый верхний угол), должен совпадать с вырезанным треугольником на ASUS CPU Installation Tool.
И при вствке процессора лучше использовать салфетка из микрофибры, а не голыми руками (разной степени жирности) дотрагиваться до контактных площадок.

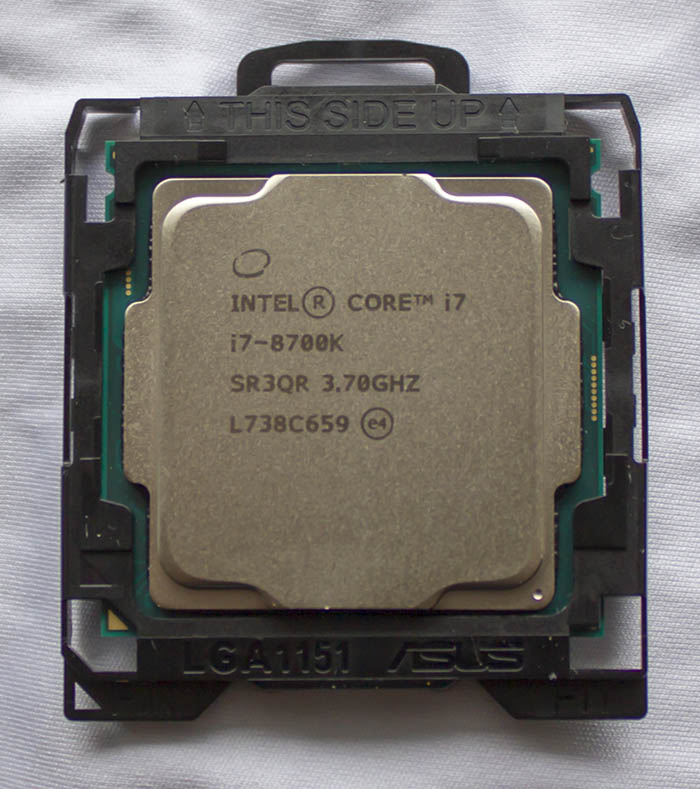

ASUS CPU Installation Tool

ASUS CPU Installation Tool с процессором готов к установке в сокет материнской платы. Некоторые пользователи думали, что это "защита от дурака" и помогает не перепутать, как вставлять процессор в сокет. Нет, ASUS CPU Installation Tool вместе с процессором остается в сокете, он защищающий процессорное гнездо от повреждений при неаккуратной установке (или извлечении) процессора. И представляет из себя небольшою пластиковую рамку, которая надевается на процессор и жёстко фиксирует его в правильном положении, не давая перекосится и повредить контакты разъёма.


ASUS CPU Installation Tool

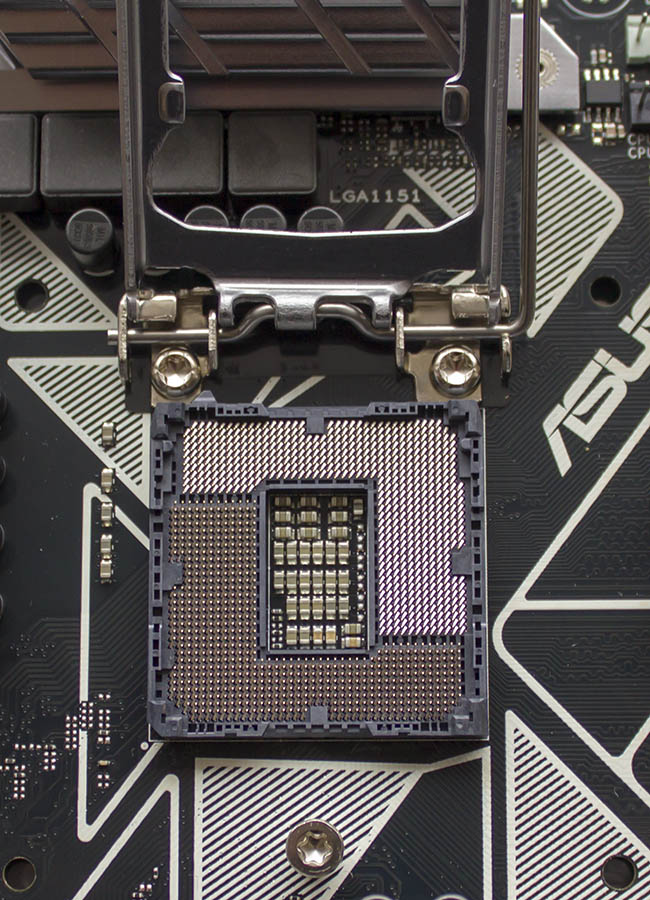

Открываем зажим сокета:

ASUS PRIME Z370-A

И вставляем процессор с ASUS CPU Installation Tool, опять же ориентируясь на треугольник.


ASUS CPU Installation Tool

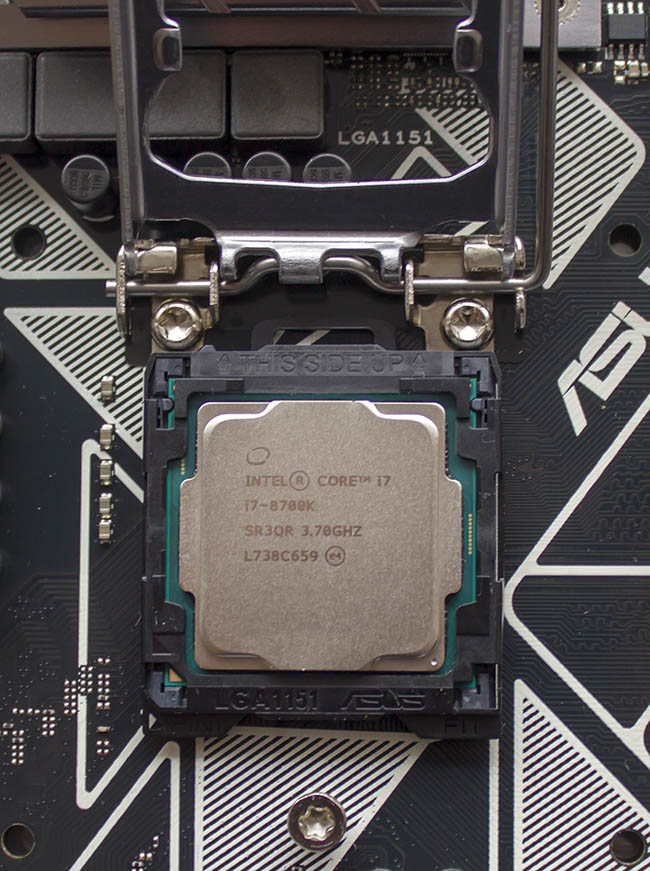

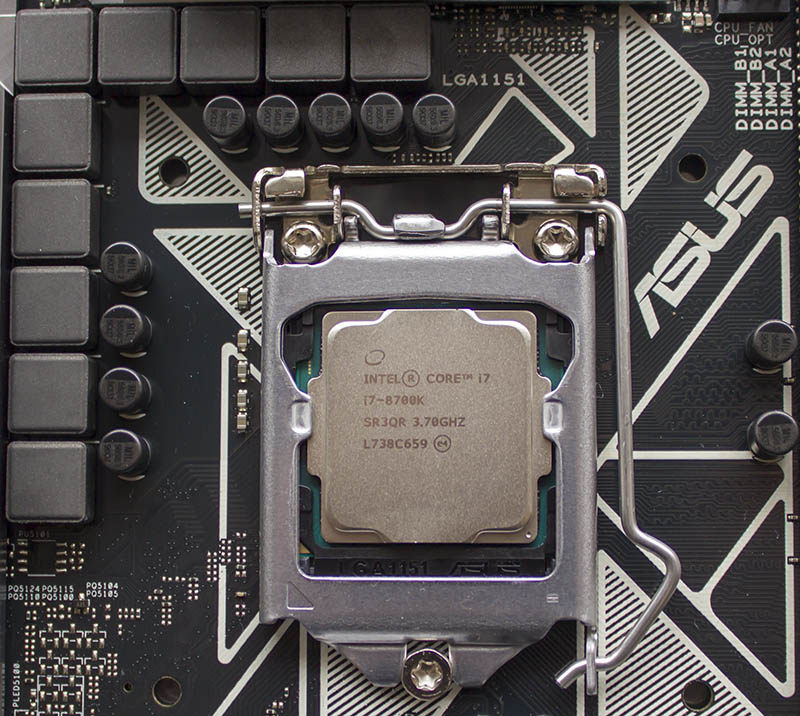

Закрываем зажим сокета:

ASUS PRIME Z370-A

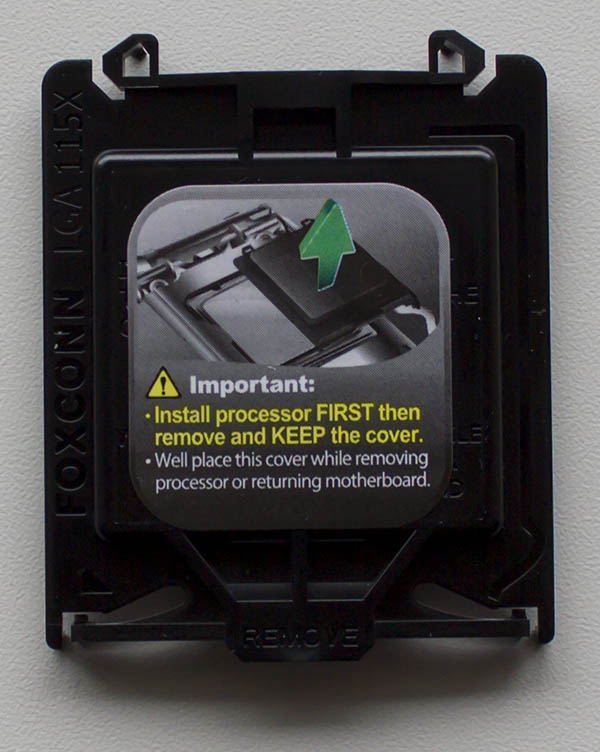

Защитный колпачок сокета с фронтальной стороны:

ASUS PRIME Z370-A

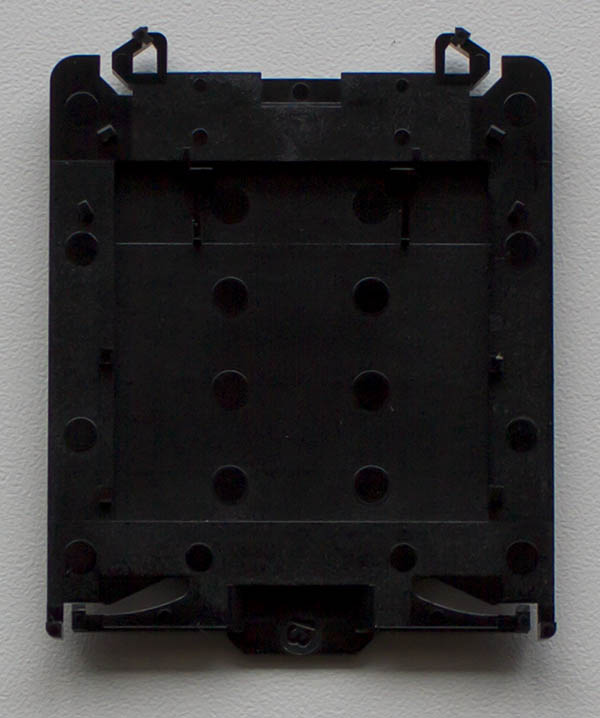

С обратной стороны:

ASUS PRIME Z370-A

Инструкция по установке Noctua NH-D15S для сокета LGA115x.

Noctua NH-D15S

Инструкция с обратной стороны:

Noctua NH-D15S

Усилительная пластина для процессоров Intel (фирменная простая система крепления SecuFirm 2):

SecuFirm NM-IBP2 Rev.2

Фото крепления SecuFirm 2 с обратной стороны:

SecuFirm NM-IBP2 Rev.2

Сзади материнской платы просовываем втулки в соответствующие дырки. Крепление SecuFirm NM-IBP2 Rev.2 должно выглядеть следующим образом:


SecuFirm NM-IBP2 Rev.2

А сверху материнской платы, следующим образом:

Noctua NH-D15S

Теперь извлекаем содержимое полиэтиленового пакета, который предназначен для процессоров Intel. Четыре шпильки с резьбой, которые вворачиваемые в отверстия опорной пластины, нужны только для сокета LGA2011. Поэтому откладываем их в сторону. Остальные запчасти нам пригодятся.


Noctua NH-D15S

Две стальные направляющие со шпильками по центру каждой пластины, на эти шпильки и будет крепиться радиатор.


Noctua NH-D15S

Конусные пластиковые втулки первыми пойдут в дело. Не совсем понятно как их надевать на шпильки торчащие вверх. На некоторых видео, их надевают вообще в разнобой. Но было принято решение, сторона которая имеет наибольший диаметр будет соприкасаться с текстолитом материнской платы, а сторона с наименьшим диаметром и наиболее гладкая, будет смотреть вверх.


Noctua NH-D15S

Нанизываем втулки на шпильки, узким конусом вверх:

Noctua NH-D15S

Далее, надеваем на них стальные направляющие с трем отверстиями для шпилек, для сокета LGA1151, это будет центральное отверстие.


Noctua NH-D15S

Берем из комплекта четыре гайки:


Noctua NH-D15S

Загручиваем гайки руками:

Noctua NH-D15S

И Г-образной отверткой идущей в комплекте, без фанатизма докручиваем гайки.

Noctua NH-D15S

Далее, читаем как установить сам кулер на это крепление.
