Blackmagic eGPU

Продолжаем знакомиться с готовыми решениями - внешними видеокартами с интерфейсом Thunderbolt 3. Неожиданно компания Blackmagic Design представила eGPU совместно разработанное с компанией Apple.


Blackmagic eGPU

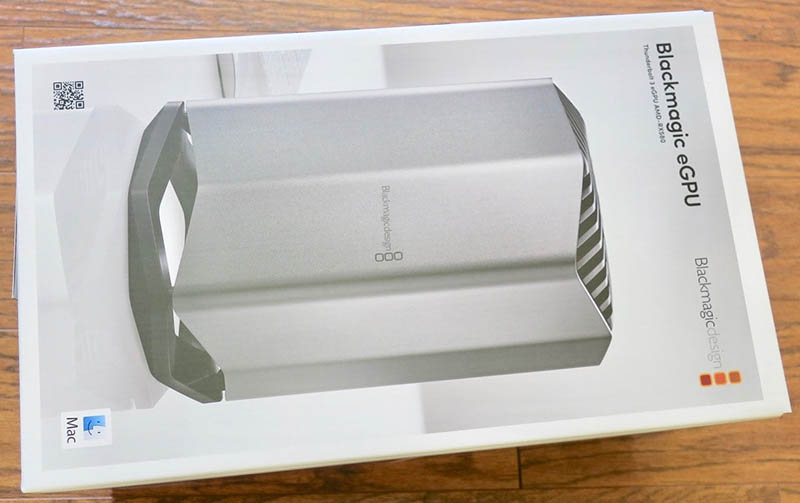

Начнем с его распаковки. Но, сначала обращаем внимание, что на упаковке стоит значок Mac, а также на названием внешней видеокарты (или как ее еще называют: eGPU, процессор, мощный ускоритель обработки графических данных, внешний графический процессор) - Thunderbolt 3 eGPU AMD-RX580.


Blackmagic eGPU

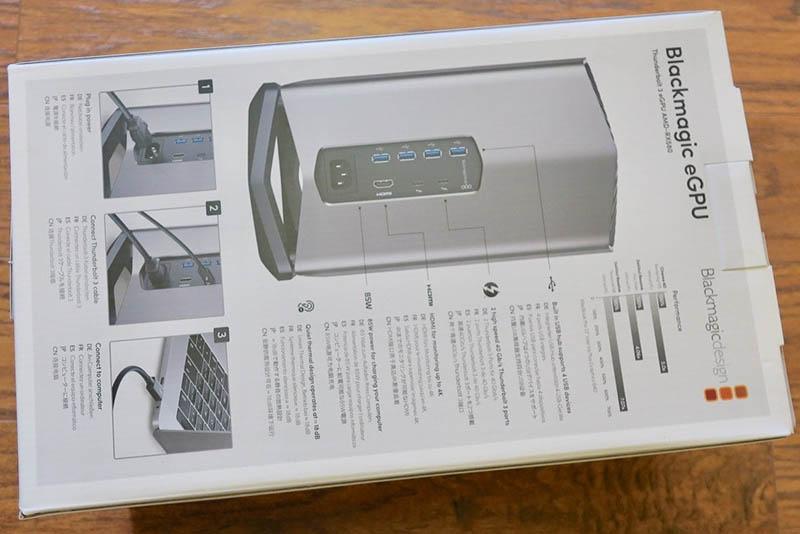

Обратная сторона упаковки.

Blackmagic eGPU

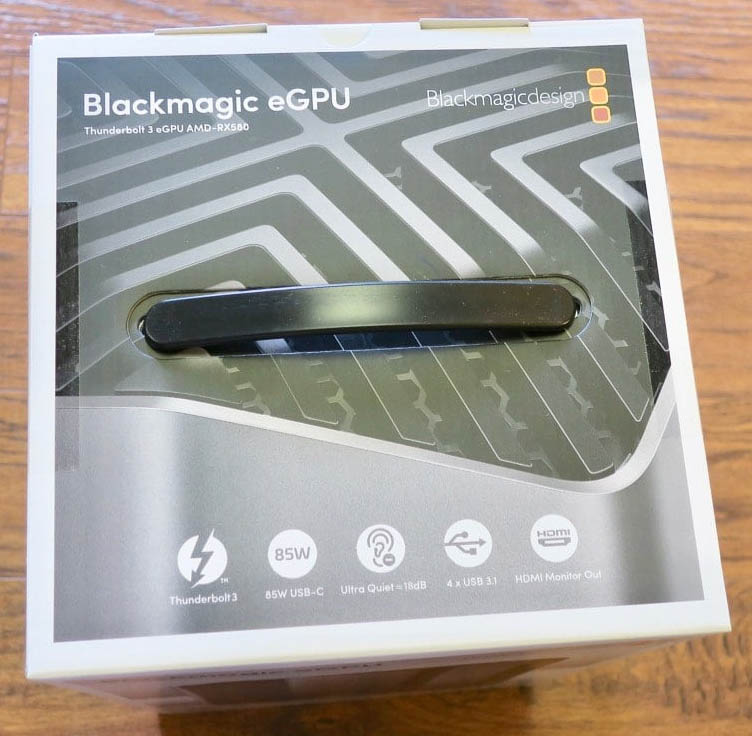

Черная ручка для переноски сверху коробки.

Blackmagic eGPU

Печатное руководство пользователя. И на нем уже надпись: Blackmagic eGPU Thunderbolt 3 eGPU AMD Radeon Pro 580 (никаких там AMD-RX580).


Blackmagic eGPU

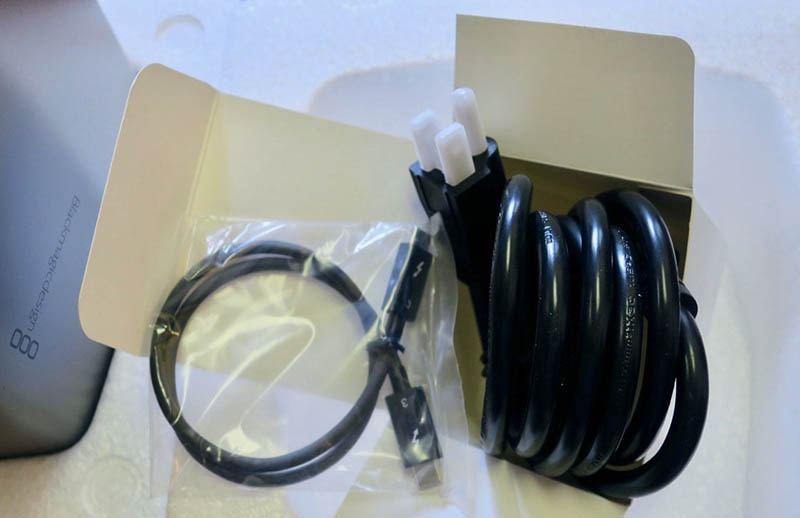

В комплекте идут: кабель Thunderbolt 3 длиной 0,5 м, кабель питания длиной 1,8 м.

Blackmagic eGPU

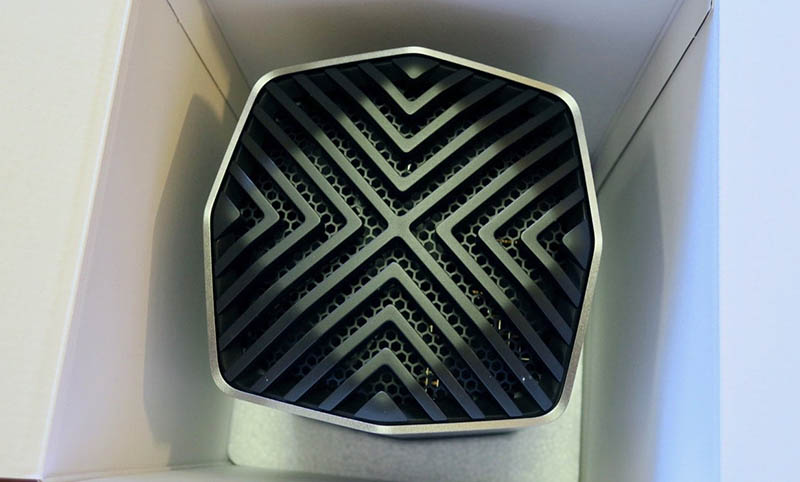

Вид сверху на Blackmagic eGPU в коробке. Под пластиковым кожухом находится металлическая решетка для предотвращения попадания посторонних предметов в лопатки вентилятора. 160 мм вентилятор охлаждения Power Logic PLA16425B12H (12В, 0.4А), выкидывает горячий воздух через вверх Blackmagic eGPU.


Blackmagic eGPU

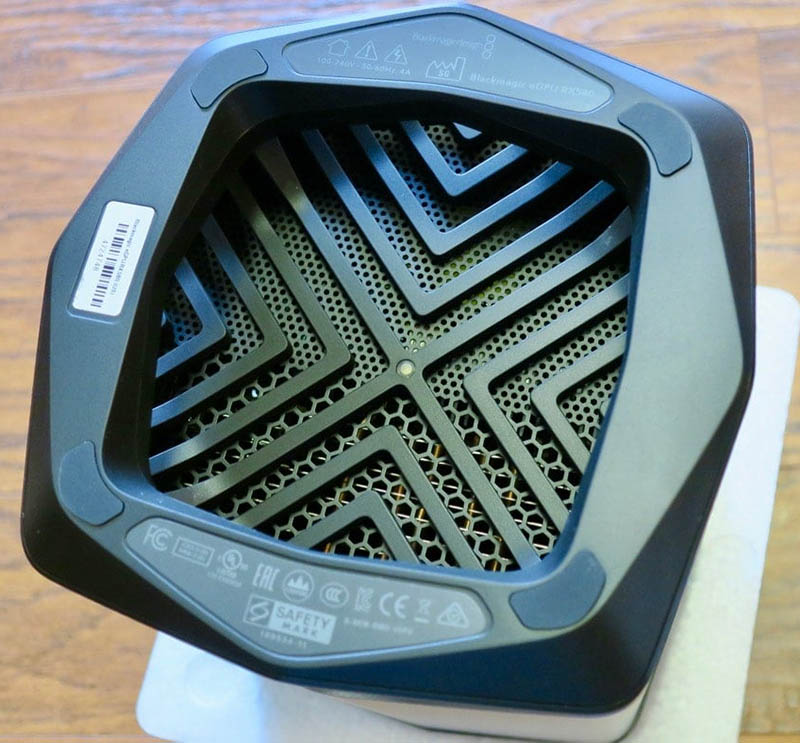

Фото Blackmagic eGPU снизу: под четырьмя резиновыми ножками скрываются четыре винта крепления.

Blackmagic eGPU

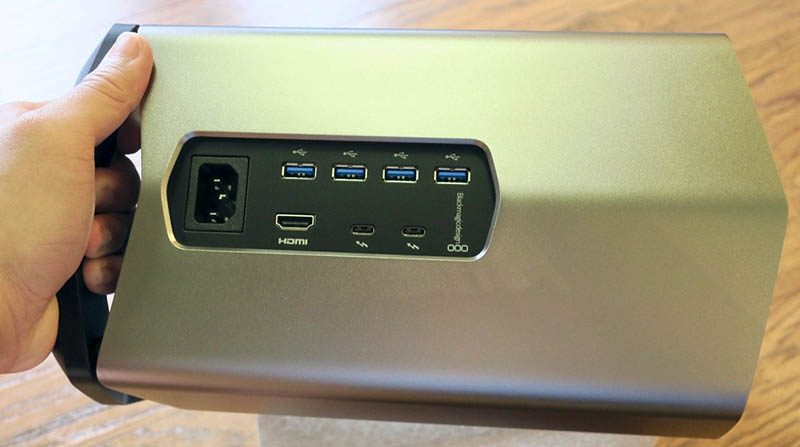

Фото боковой панели с разъемами и портами:

Blackmagic eGPU

Объем корпуса: 9.6 литра. Размеры: 294.4 х 176.9 мм. Вес: 4.5 кг. Фото Blackmagic eGPU на фоне GIGABYTE RX 580 Gaming Box (GV-RX580IXEB-8GD) и Apple Mac Pro Late 2013.


Blackmagic eGPU

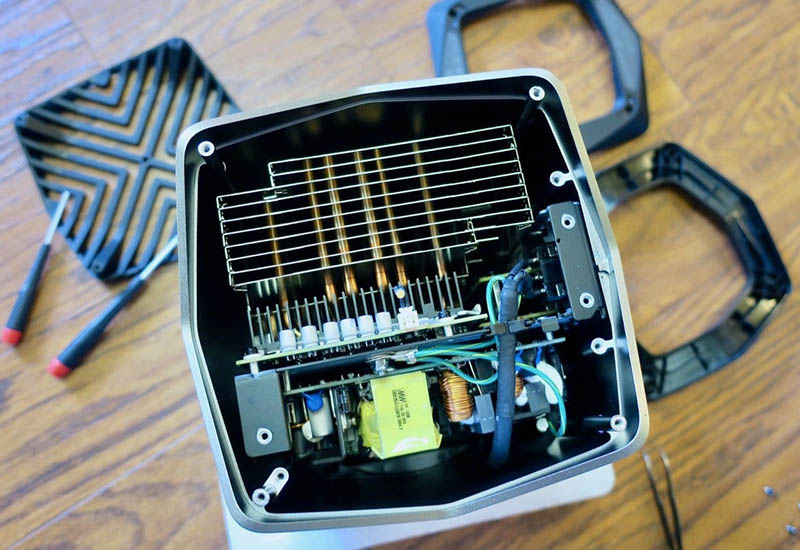

На этом фото, мы видим видеокарту AMD Radeon Pro 580 с пассивной системой охлаждения из массивного алюминиевого радиатора с медными тепловыми трубками и блок питания.


Blackmagic eGPU

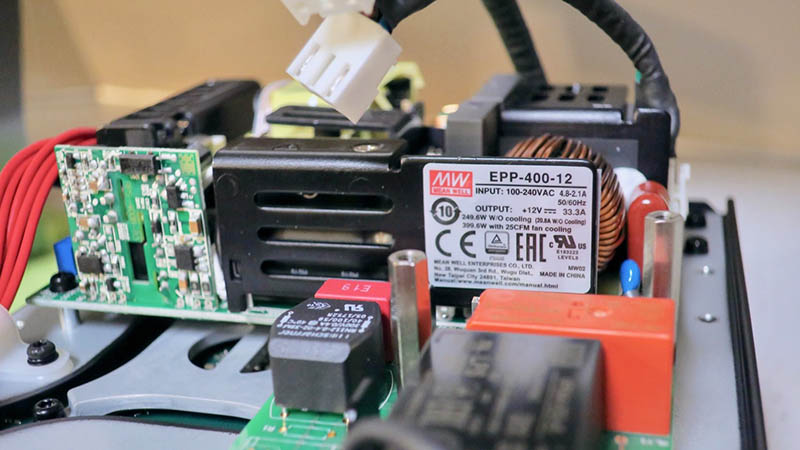

Блок питания EPP-400-12 от тайваньской компании Mean Well Enterprises Co Ltd. Он выдает мощность до 250Вт (20.8А) без активного охлаждения и 400Вт (33.3А) при использовании вентилятора с воздушным потоком 25 CFM.


Blackmagic eGPU

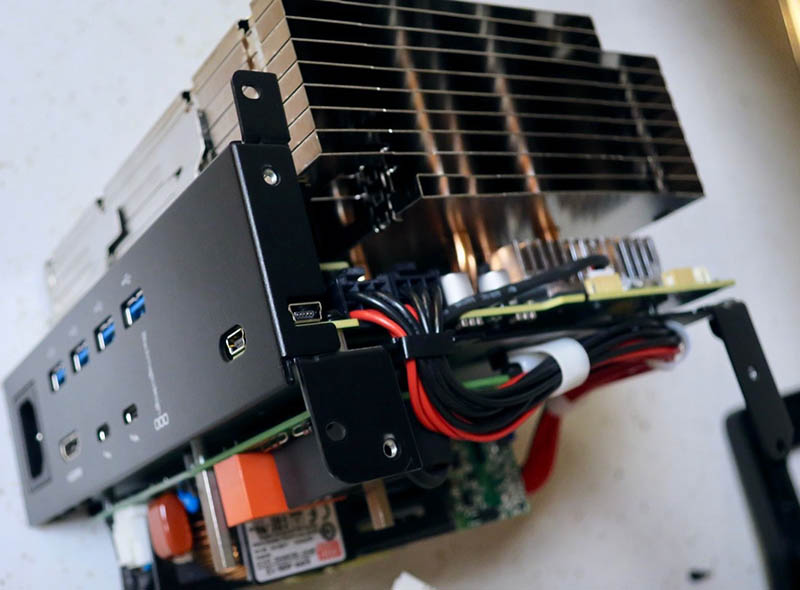

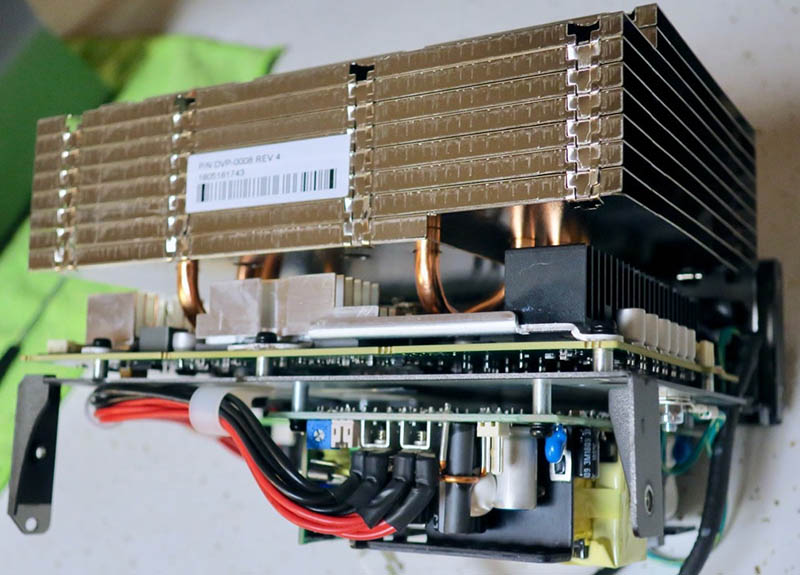

Извлеченная плата Blackmagic eGPU с видеокартой и блоком питания. В глаза сразу бросаются два Mini USB Type-B порта.


Blackmagic eGPU

Еще немного фотографий содержимого алюминиевого корпуса Blackmagic eGPU:

Blackmagic eGPU

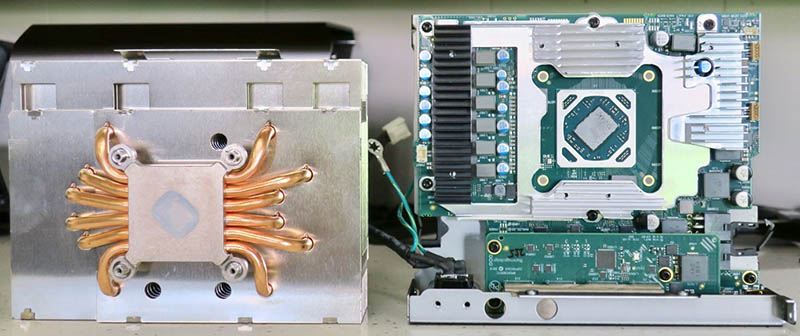

Видеокарта со снятым радиатором, который содержит шесть 8мм медных тепловых трубок:

Blackmagic eGPU

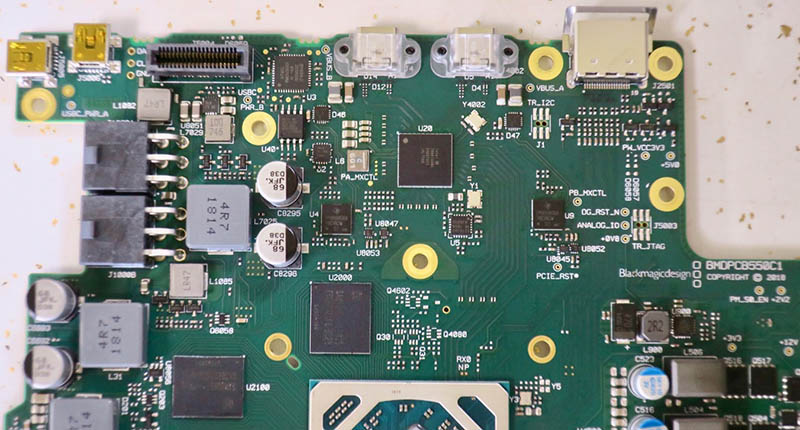

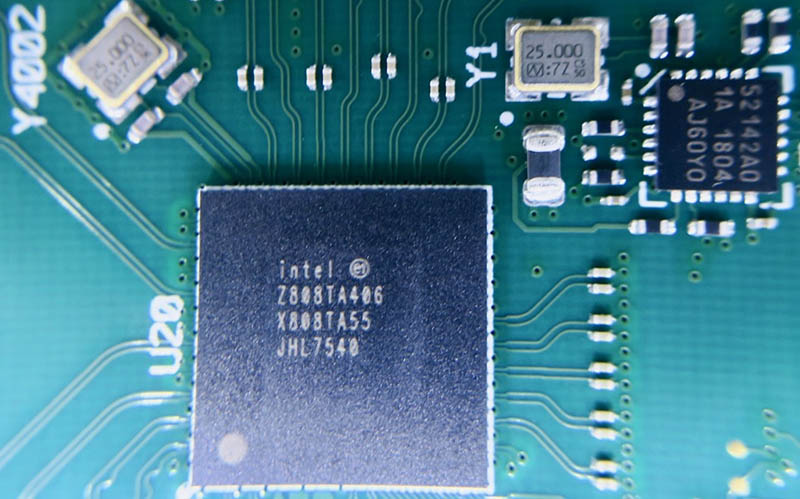

Установленный Thunderbolt 3 контроллер: Titan Ridge JHL7540. Основным преимуществом контроллера Titan Ridge является его способность динамично взаимодействовать с хостами Thunderbolt 3 и хостами USB-C. Плюс заявленная поддержка DisplayPort 1.4 и возможность маршрутизации сигнала DisplayPort от GPU через Thunderbolt 3 контроллер.
Также в наличии два Texas Instrument TPS65983 USB-C контроллера, которые отвечают за USB-C порты. Winbond 25X20CL это EEPROM чипсет, для хранения прошивки.


Blackmagic eGPU

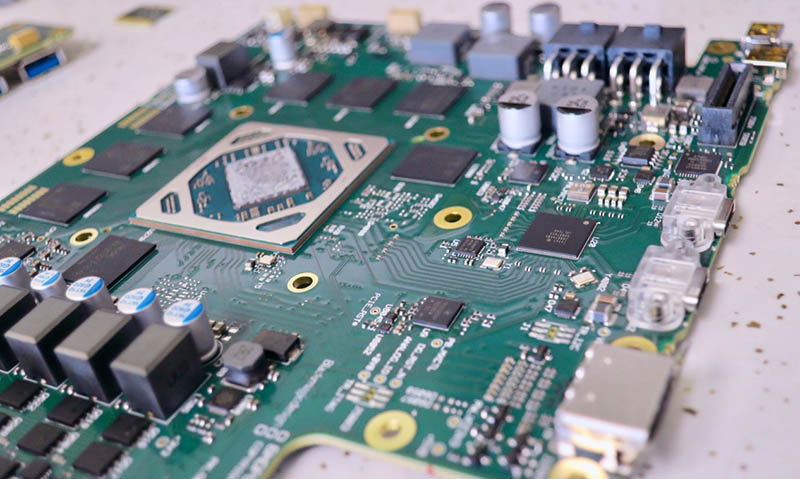

8 чипов Samsung GDDR5 памяти распаяно возле графического чипсета:

Blackmagic eGPU

Blackmagic eGPU

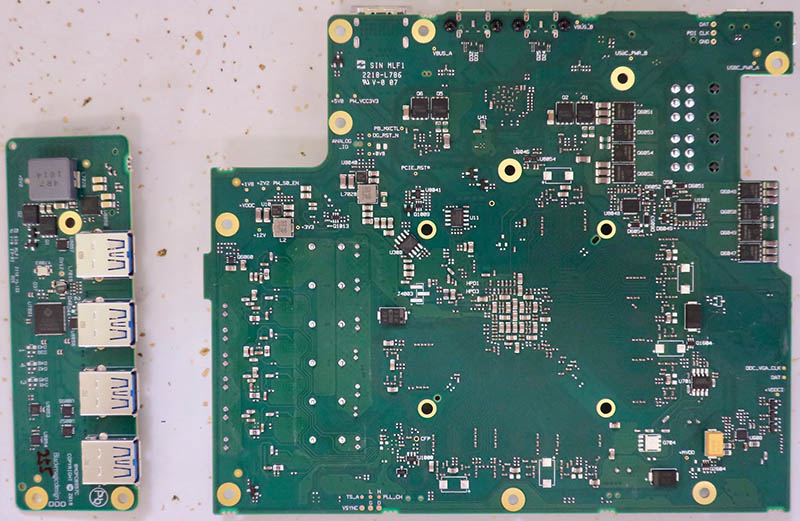

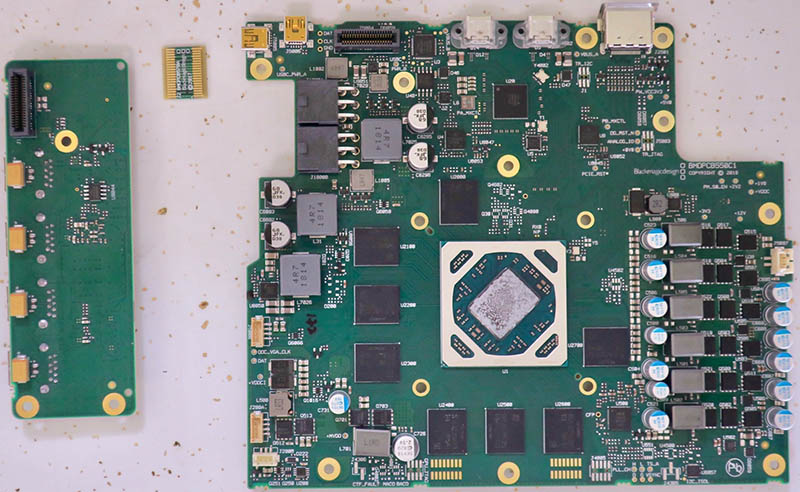

Еще фото печатной платы с обоих сторон, питание осуществляется через два силовых 6-контактных PCIe разъема.

Blackmagic eGPU

Blackmagic eGPU

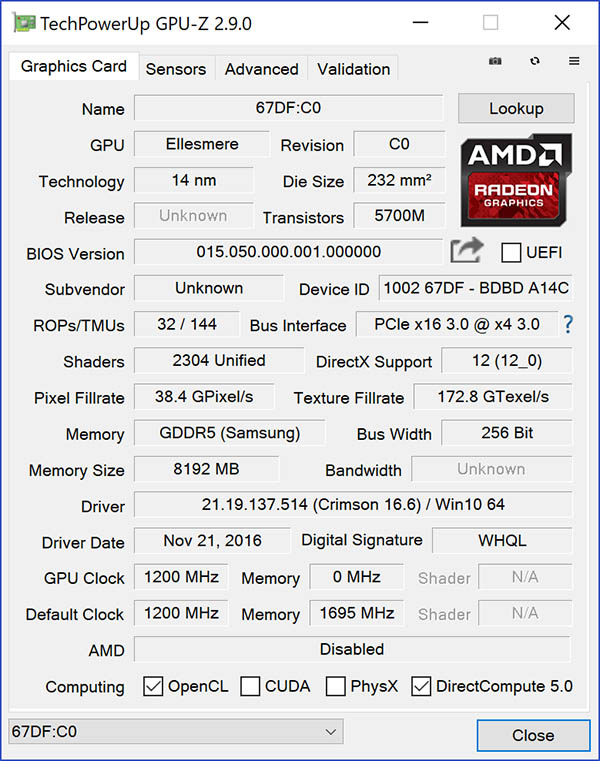

Информация о видеокарте отображаемая утилитой TechPowerUp GPU-Z.

Blackmagic eGPU

Blackmagic eGPU подключенный к Apple Mac Pro Late 2013:


Blackmagic eGPU

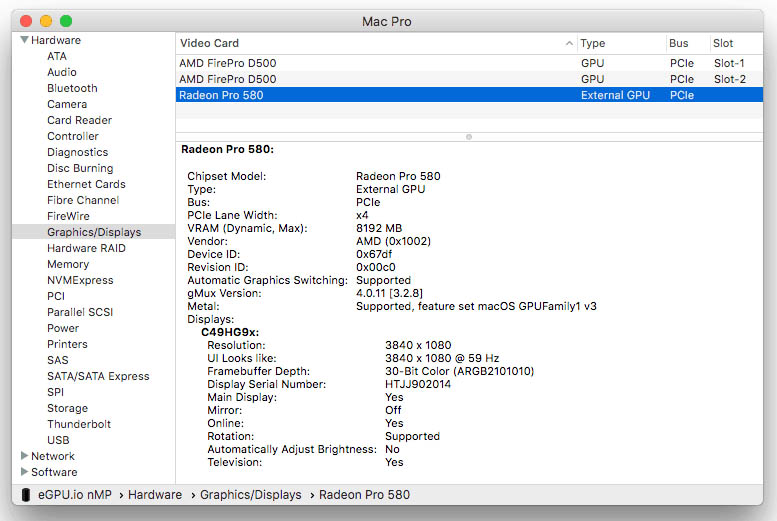

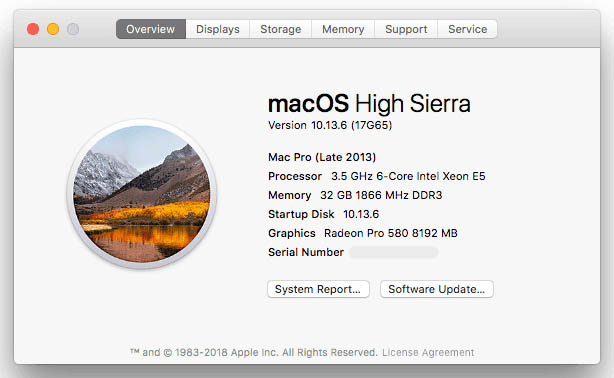

Это третья видеокарта в системе:

Blackmagic eGPU

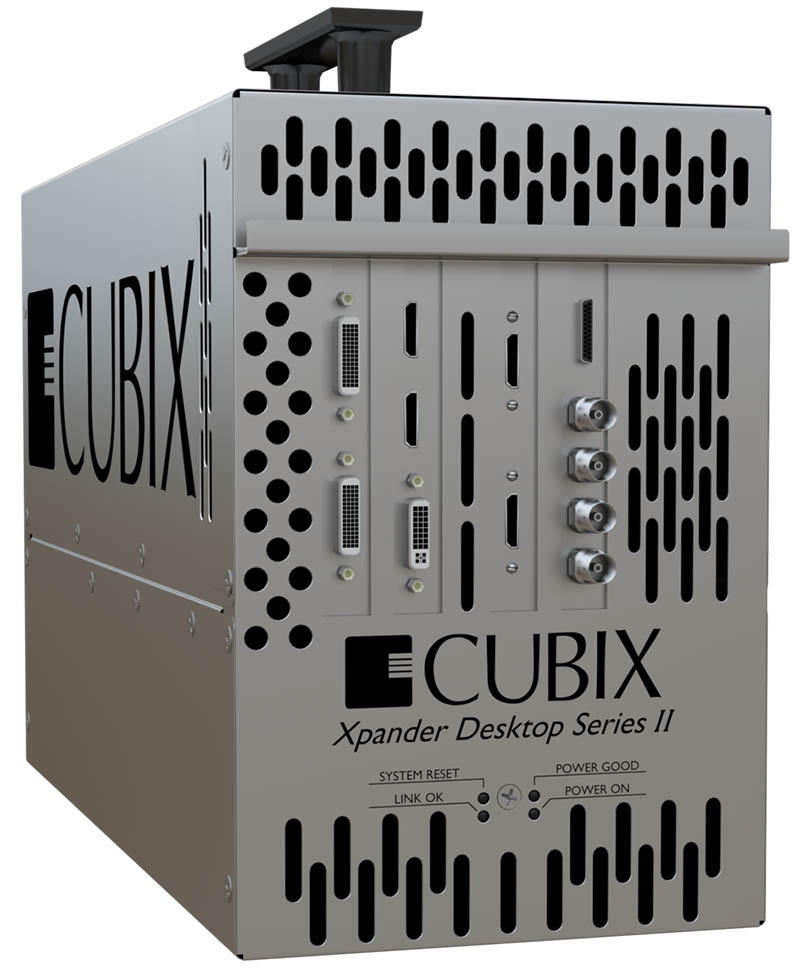

И раньше и сейчас приложение DaVinci Resolve активно задействовало в работе внешние видеокарты, например четыре видеокарты можно присоединить через Xpander Desktop Elite - Gen 3 (1500w):


Xpander Desktop Elite - Gen 3 (1500w)

Подключаем Blackmagic eGPU к ноутбуку Apple MacBook Pro с операционной системой MacOS 10.13.x:

Blackmagic eGPU

Davinci Resolve Studio позволяет пользователю изменять конфигурации обработки GPU между Apple Metal, отраслевым стандартом OpenCL или обработкой Nvidia CUDA (для видеокарт nVidia).
По-умолчанию выставлено следующее значение GPU processing mode: Metal. Принудительное использование OpenCL для отрисовки тестов вызвало большое количество проблем с производительностью и серьезно повлияло на общую стабильность системы.


DaVinci Resolve Studio 15

Вопросы и ответы о работе с Blackmagic eGPU:
Цель создания процессора Blackmagic eGPU?
Пользователям системы DaVinci Resolve часто требуется размещать множество эффектов и выполнять иные комплексные задачи непосредственно на монтажной линейке, что может отнимать значительные ресурсы компьютера. В некоторых случаях добавление проходов цветокоррекции доступно до тех пор, пока не будет достигнут системный максимум рабочей станции. Процессор Blackmagic eGPU предназначен для обеспечения ПК дополнительной мощностью, чтобы монтажеры и колористы оставались мобильными на съемочной площадке и успешно использовали грейдинг, в том числе при постпроизводстве с помощью ноутбука.
Процессор Blackmagic eGPU является продуктом компании Apple?
Нет, процессор Blackmagic eGPU был разработан компанией Blackmagic Design в сотрудничестве с Apple.
Где можно приобрести процессор Blackmagic eGPU?
Процессор Blackmagic eGPU будет доступен только на сайте Apple.com и в некоторых розничных супермаркетах компании Apple сразу после его выхода, а в будущем планируется к более широкой продаже.
Оказывает ли компания Blackmagic Design поддержку процессора Blackmagic eGPU?
Да, компания Blackmagic Design будет оказывать техническую поддержку процессора Blackmagic eGPU. По всем вопросам можно обращаться напрямую в соответствующий отдел. Советы и рекомендации по использованию Blackmagic eGPU в творческой работе доступны через форум Blackmagic Design.
Каким образом поддерживается совместимость системы DaVinci Resolve с процессором Blackmagic eGPU?
Релиз DaVinci Resolve 15 поддерживает процессор Blackmagic eGPU для значительного ускорения работы с фильтрами и эффектами, а также выполнения грейдинга. Операторы могут выбрать различные варианты применения GPU из списка параметров системы DaVinci Resolve и количество модулей GPU для обработки изображений. Приложение DaVinci Resolve позволяет использовать несколько Blackmagic eGPU даже в том случае, когда внешний монитор отключен. Кроме того, устройство совместимо с Metal от компании Apple, что повышает производительность любой программы с аналогичной технологией.
Есть ли возможность повышения уровня системного модуля GPU, используемого в Blackmagic eGPU?
Нет, настоящая конструкция выполнена с оптимизацией процесса для бесшумной работы и решения соответствующих творческих задач. Устройство представляет собой не просто корпус с платой PCIe, но соединение электронных и механических модулей, а также системы охлаждения, что не позволяет нарастить или изменить плату GPU.
Какой модуль GPU используется в процессоре Blackmagic eGPU?
Blackmagic eGPU имеет видеокарту Radeon Pro 580 GPU, аналогичную установленной в самой современной модели 27-дюймового компьютера iMac 2017 года.
Какие интерфейсы и возможности питания имеет процессор Blackmagic eGPU?
Выход HDMI 2.0 служит для подключения к телевизору или дисплею, имеется два интерфейса Thunderbolt 3, один из которых предназначен для соединения с MacBook Pro и подачи питания мощностью 85 Вт, что позволяет заряжать ноутбук во время работы. Второй разъем Thunderbolt 3 обеспечивает вывод сигнала на монитор высокого разрешения, а четыре порта USB 3.0 с поддержкой энергоснабжения дают возможность использовать внешние накопители, клавиатуру и компьютерную мышь.
Совместим ли процессор Blackmagic eGPU с решениями для видеосигнала DeckLink и UltraStudio?
Да, процессор всегда предпочтительно использовать с такими устройствами для профессионального захвата и вывода видео через HDMI- или SDI-интерфейсы, как DeckLink и UltraStudio производства Blackmagic Design, поскольку это дает возможность получить более корректное цветовое пространство и высокую битовую глубину, обеспечивает согласование изображения и звука, а также его синхронизацию с выводимым потоком. Решения DeckLink и UltraStudio соответствуют требованиям технических спецификаций по качеству вещательного сигнала в телевизионной индустрии.
Совместим ли процессор Blackmagic eGPU с ПК на платформе Windows?
Нет никаких ограничений для использования процессора Blackmagic eGPU с компьютерами на платформе Windows. Однако, поскольку в настоящее время при данной работе могут возникать определенные сложности, не рекомендуется применять Blackmagic eGPU с такими ПК. Ожидается, что в одном из ближайших обновлений поставщиков ПО Windows эти проблемы будут устранены.
Процессор Blackmagic eGPU совместим с любыми компьютерами на платформе macOS?
Процессор Blackmagic eGPU поддерживает работу с любыми компьютерами Apple, оснащенными технологией Thunderbolt 3 и работающими с ПО macOS 10.13.6 или более поздней версией, включая MacBook Pro, начиная с моделей 2016 года, iMac 2017 г. и iMac Pro.
Можно ли использовать адаптер Thunderbolt 3/Thunderbolt 2 для подключения процессора к компьютеру с портом Thunderbolt 2?
Нет, Blackmagic eGPU не будет работать с компьютерами с технологией Thunderbolt 2, так как они не поддерживают скорость, необходимую для высокой производительности процессора.
Как узнать, что процессор Blackmagic eGPU функционирует нормально?
В нижней части процессора имеется светодиод, который указывает на подачу питания и функционирование устройства. После его подключения к ПК в верхней строке экранного меню компьютера появится значок eGPU. Для проверки использования Blackmagic eGPU откройте Мониторинг системы (Activity Monitor) и выберите История GPU (GPU History). Если экран компьютера соединен с выходом процессора HDMI или Thunderbolt 3, в системных установках дисплея также появится дополнительная рабочая область.
Как использовать Blackmagic eGPU для подзарядки ноутбука MacBook Pro?
Для этого достаточно подключить процессор Blackmagic eGPU к электросети, а затем соединить его с MacBook Pro через порт Thunderbolt 3, расположенный на задней панели устройства. Ноутбук начнет заряжаться от процессора Blackmagic eGPU так же, как и от источника тока при помощи адаптера, что избавляет от необходимости использования сетевого адаптера для компьютера.
Повысится ли производительность приложений при использовании Blackmagic eGPU?
Поддержка процессором Blackmagic eGPU операционной системы macOS High Sierra 10.13.6 предназначена для ускорения приложений с технологиями Metal, OpenGL и OpenCL. Тем не менее, не все программы поддерживают работу устройства. Точную информацию можно получить у разработчиков соответствующего приложения.
Сколько процессоров Blackmagic eGPU можно подключить и использовать одновременно?
Все зависит от применяемого приложения. Хотя использование нескольких процессоров Blackmagic eGPU значительно улучшит производительность системы DaVinci Resolve Studio, рекомендуется подключать каждое устройство напрямую к компьютеру через порт Thunderbolt 3, а не соединять их последовательно в единую цепь. Обычно для игр достаточно только одного процессора Blackmagic eGPU.
Можно ли соединять в одну цепь несколько процессоров Blackmagic eGPU?
Это не рекомендуется, так как может привести к перегрузке интерфейса Thunderbolt 3. Лучше всего подключать процессор Blackmagic eGPU напрямую к компьютеру.
Как определить, что процессор Blackmagic eGPU выполняет ускорение работы?
Чтобы определить, что процессор Blackmagic eGPU проводит ускорение работы, выполните нижеследующие операции. Запустите приложение, которое нужно проверить. Затем откройте Мониторинг системы (Activity Monitor) в папке Приложения (Applications) и в меню Окно (Window) выберите История GPU (GPU History). Появится гистограмма использования процессора Blackmagic eGPU, по которой можно отследить работу программы.
Работает ли процессор Blackmagic eGPU на платформе Windows, установленной с помощью приложения Boot Camp?
Нет, в приложении Boot Camp производителя Apple не предусмотрена поддержка данных процессоров.
Какие установочные параметры рекомендуются для работы DaVinci Resolve 15 с процессором Blackmagic eGPU?
В большинстве случаев параметры выбираются автоматически и для работы достаточно подключить процессор Blackmagic eGPU к компьютеру, а затем открыть систему DaVinci Resolve. После этого программа сама выберет оптимальную конфигурацию GPU. Также операторы могут указать различные варианты применения GPU из списка параметров системы DaVinci Resolve и количество модулей GPU для обработки изображений. Приложение DaVinci Resolve позволяет использовать несколько внешних eGPU и встроенных модулей GPU, даже если внешний монитор отключен.
Какие установочные параметры рекомендуются для использования игр вместе с процессором Blackmagic eGPU?
Для наиболее оптимальной работы игровых приложений подключите внешний монитор через HDMI или Thunderbolt 3 и во вкладке Конфигурация (Arrangement) системных настроек дисплея перетащите маленький белый значок меню на более крупный внешний экран. Другой оперативный способ — соединить закрытый ноутбук в режиме Clamshell с внешним монитором для его использования в качестве главного экрана. В обоих случаях внешний дисплей, подключенный к процессору Blackmagic eGPU, становится основным монитором. Дисплей с ускорением работы будет выбираться для игр автоматически.
*На официальном форуме представители компании рекомендуют использовать для версий DaVinci Resolve 14 и выше, так как движок у них обновился: одну мощную видеокарту и для GUI (пользовательского интерфейса) и для Compute (вычислений).
Видеопамять видеокарты не является накопительной, что означает, что если у вас две видеокарты с разным объемом бортовой памяти: 6Гб (GTX 1066) и 8Гб (GTX 1070), то в сумме мы не получаем - 14ГБ видеопамяти. Т.е. будет использовано только 6Гб памяти.
Отдельно видеокарту для GUI, как в более ранних версиях рекомендуется использовать, если мы работаем с Multi-GPU массивом из четырех видеокарт, а пятую отдаем только для GUI.
Сравнение производительности ноутбука Apple MacBook Pro MLH32RU/A (4-ядерный процессор Intel Core i7 с частотой 2,9 ГГц; Radeon Pro 460 + Intel HD 530; macOS 10.13.5; разрешение Ultra HD) без Blackmagic eGPU и с ним.


DaVinci Resolve Studio 15

Blackmagic eGPU имеет графическую видеокарту Radeon Pro 580, что позволяет получать исключительную по качеству графику и решать автоматизированные задачи высокого уровня. Процессор снабжен оперативной памятью GDDR5 на 8 ГБ с пропускной способностью на 256 бит и 36 вычислительными блоками, которые выполняют до 5,5 терафлопс-операций, а наличие Radeon Pro 580 гарантирует заполнение экрана с невероятной скоростью в 38,4 млрд пикселей в секунду. Кроме того, поддержка технологии Metal от компании Apple обеспечивает практически прямой доступ к графическому ускорителю GPU для максимальной эффективности при использовании компьютерных игр и иных приложений!
Про внешнюю видеокарту Blackmagic eGPU Pro с AMD Radeon RX Vega 56 читаем здесь.
