Samsung 970 EVO (MZ-V7E250BW)

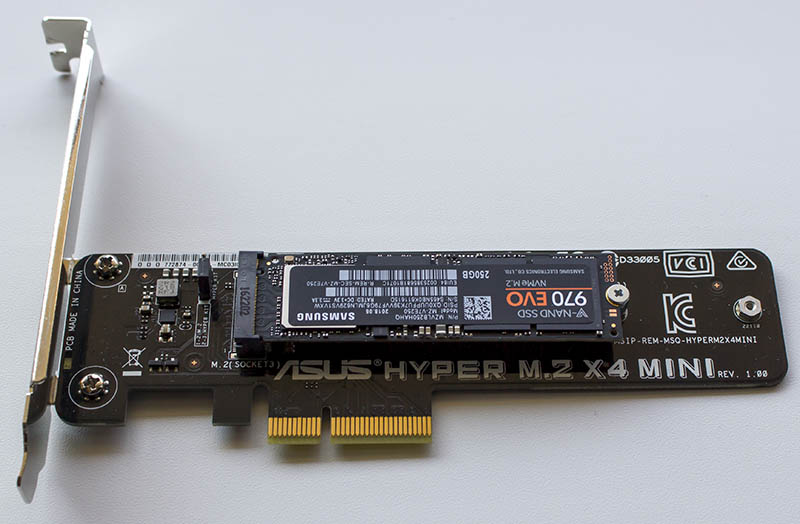

Продолжаем знакомиться с M.2 NVMe накопителем Samsung 970 EVO (MZ-V7E250BW). Устанавливаем его в адаптер ASUS HYPER M.2 X4 MINI и вставляем в PCIe 3.0 слот, который использует линии центрального процессора.


Samsung 970 EVO (MZ-V7E250BW)

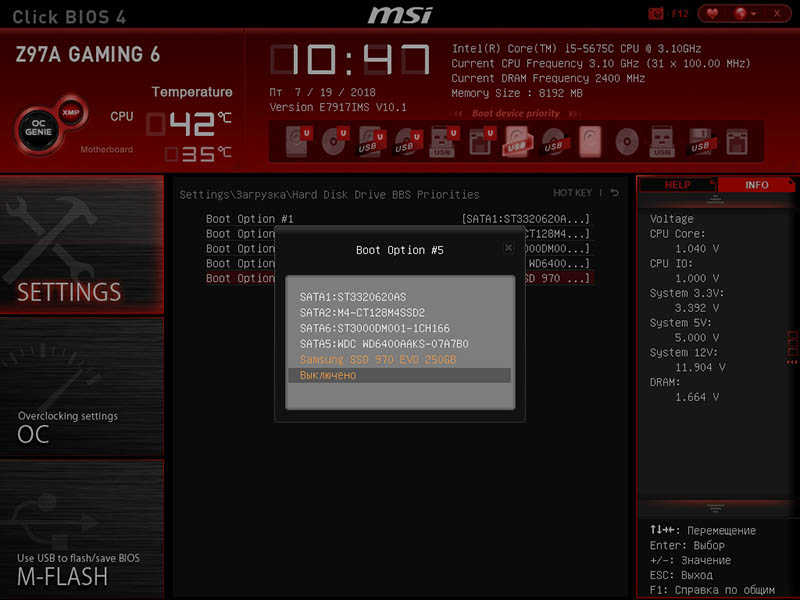

Процессор Intel Core i5-5675C, материнская плата MSI Z97A GAMING 6, операционная система: Windows 7 SP1. При загрузке ПК, удерживаем клавишу Delete, чтобы попасть в BIOS. Там идем в Settings > Загрузка > Hard Disk Drive BBS Priorities и находим в списке накопитель Samsung SSD 970 EVO 256GB.


Samsung 970 EVO (MZ-V7E250BW)

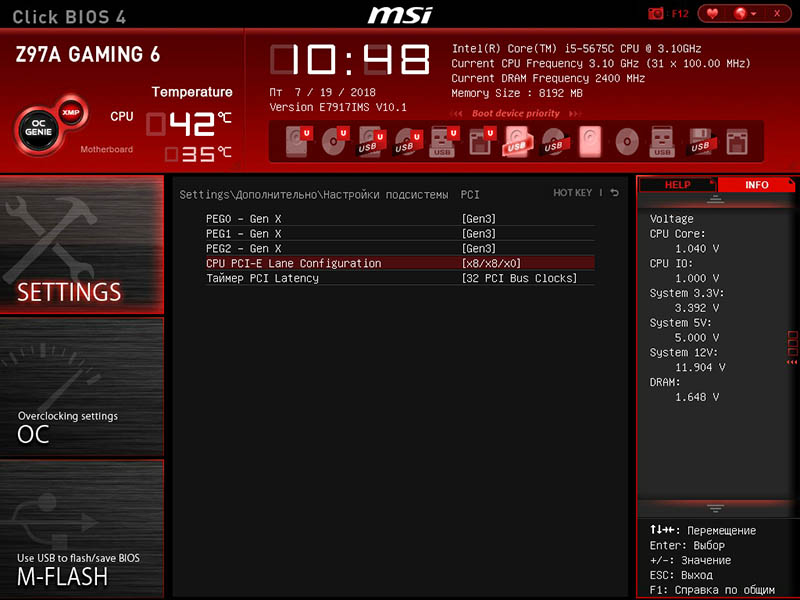

Затем идем в Settings > Дополнительно > Настройки подсистемы PCI и выставляем руками: PEG0/1/2 - Gen X > [Gen3] и если первый слот занят видеокартой, то выставляем следующую схему деления 16 линий процессора: CPU PCI-E Lane Configuration > [x8/x8x0].


Samsung 970 EVO (MZ-V7E250BW)

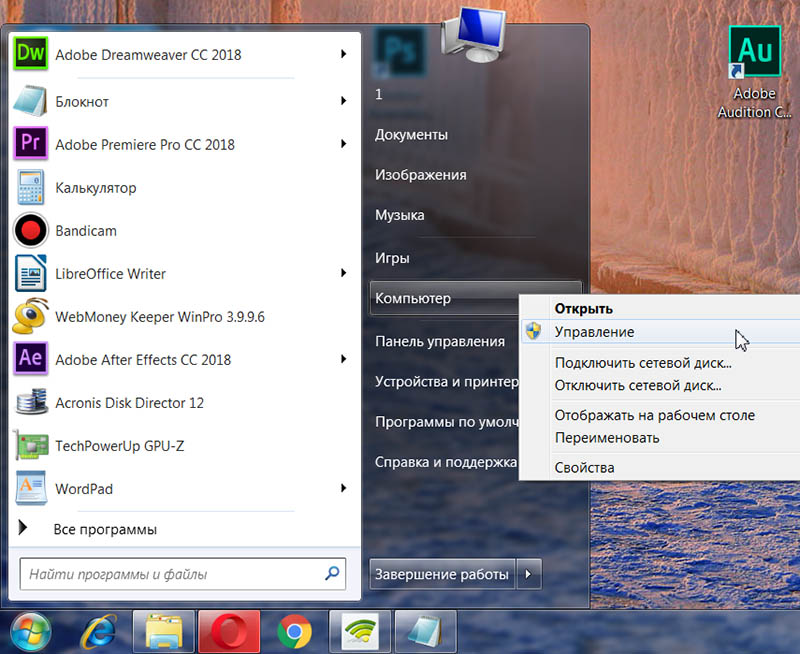

Пуск > Компьютер, нажимаем на этом пункте правую кнопку мыши и выбираем из списка пункт: Управление.


Samsung 970 EVO (MZ-V7E250BW)

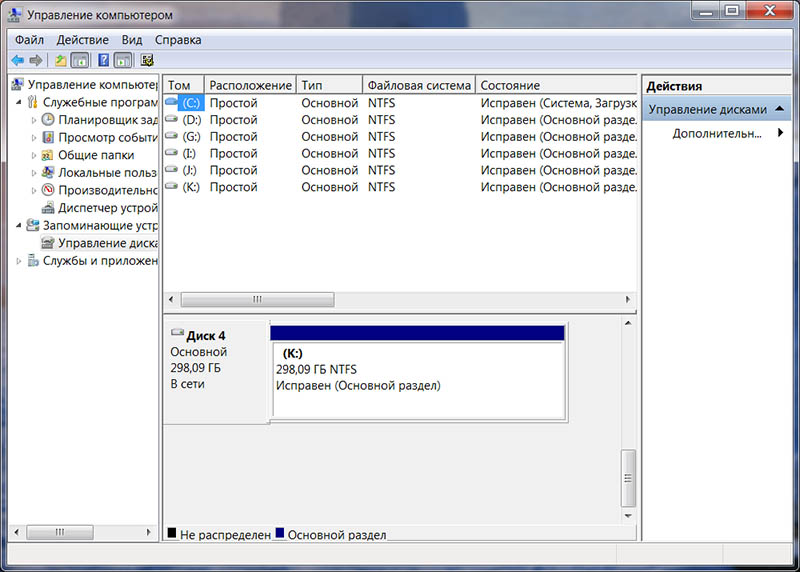

В окне Управление компьютером, выбираем закладку Управление дисками и среди накопителей не находим Samsung 970 EVO (MZ-V7E250BW).


Samsung 970 EVO (MZ-V7E250BW)

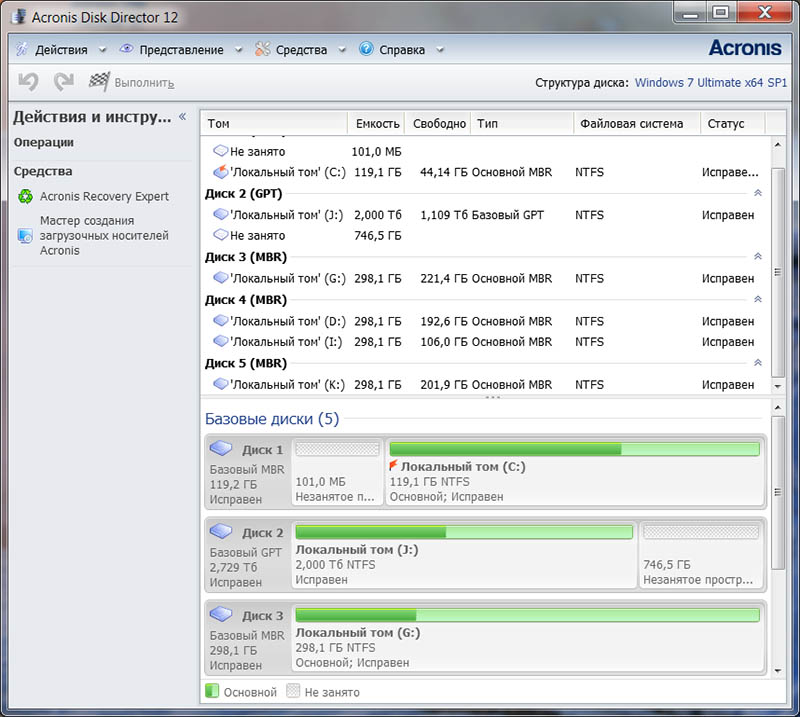

Запускаем программу: Acronis Disk Director 12.

Samsung 970 EVO (MZ-V7E250BW)

Результат тот же.

Samsung 970 EVO (MZ-V7E250BW)

Просто нам необходимо скачать фирменный NVMe драйвер, и за компанию качаем и фирменную утилиту Samsung Magician. Все это богатство, можно найти на этой странице:
https://www.samsung.com/semiconductor/minisite/ssd/download/tools/


Samsung 970 EVO (MZ-V7E250BW)

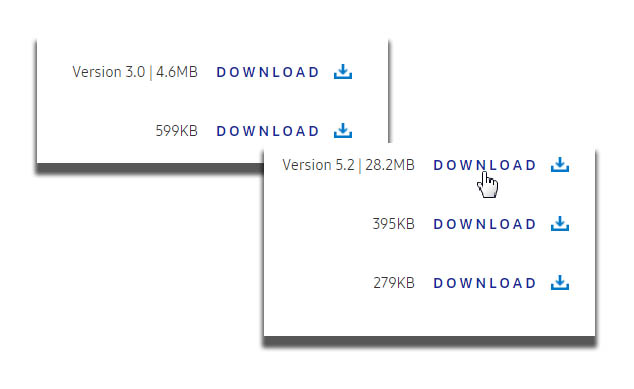

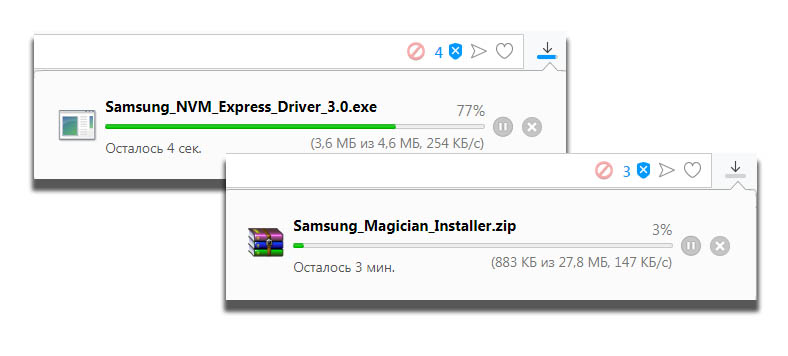

Качаем драйвер и программу:

Samsung 970 EVO (MZ-V7E250BW)

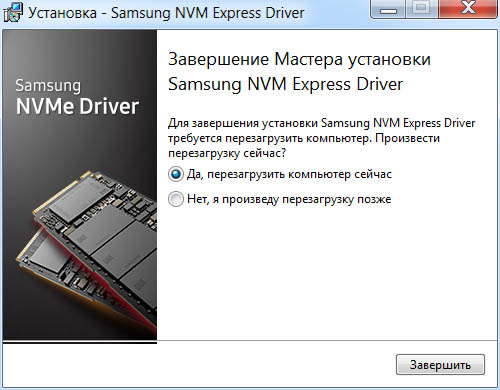

Запускаем установку: Samsung_NVM_Express_Driver_3.0.exe.

Samsung 970 EVO (MZ-V7E250BW)

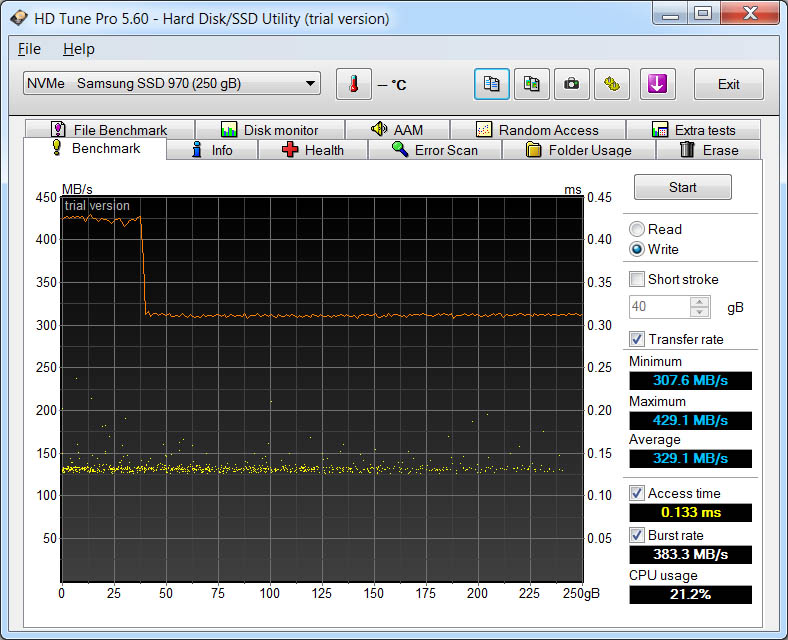

Теперь с помощью утилиты мониторинга HD Tune Pro 5.60 проверим скорость записи на всей поверхности накопителя.
Минимальная скорость в 300 Мб/с не стала сюрпризом, как и для накопителя Samsung 960 EVO (MZ-V6E250BW), производитель указывает, что запись в TLC память равна 300 Мб/с. Хотите больше, покупайте 500Гб версию накопителя Samsung 970 EVO (MZ-V7E500BW) и там значение этого параметра удвоено - до 600 Мб/с.
Удивила максимальная скорость записи (т.е. запись в SLC кэш), это значение почему-то равно: 430 Мб/с.


Samsung 970 EVO (MZ-V7E250BW)

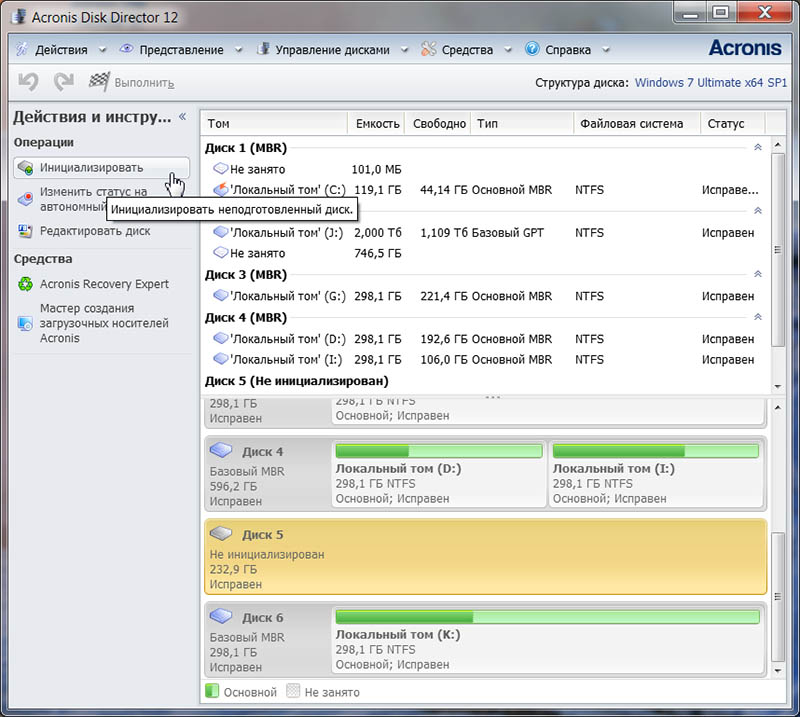

Запускаем приложение Acronis Disk Director 12 и видим, что наш M.2 NVMe накопитель Samsung 970 EVO (MZ-V7E250BW) определился, но он не инициализирован.
Нажимаем: Операции > Инициализировать. Инициализировать неподготовленный диск.


Samsung 970 EVO (MZ-V7E250BW)

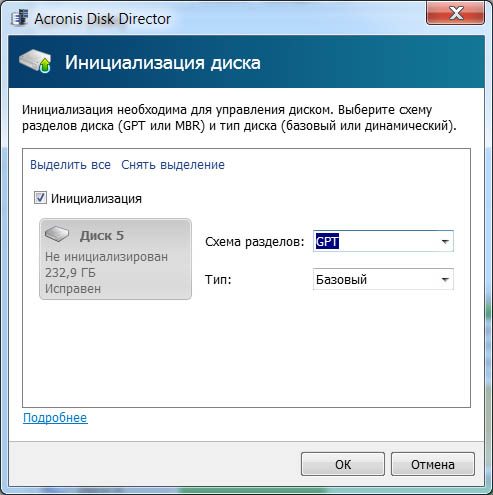

Схема разделов: GPT. Тип: Базовый. ОК.

Samsung 970 EVO (MZ-V7E250BW)

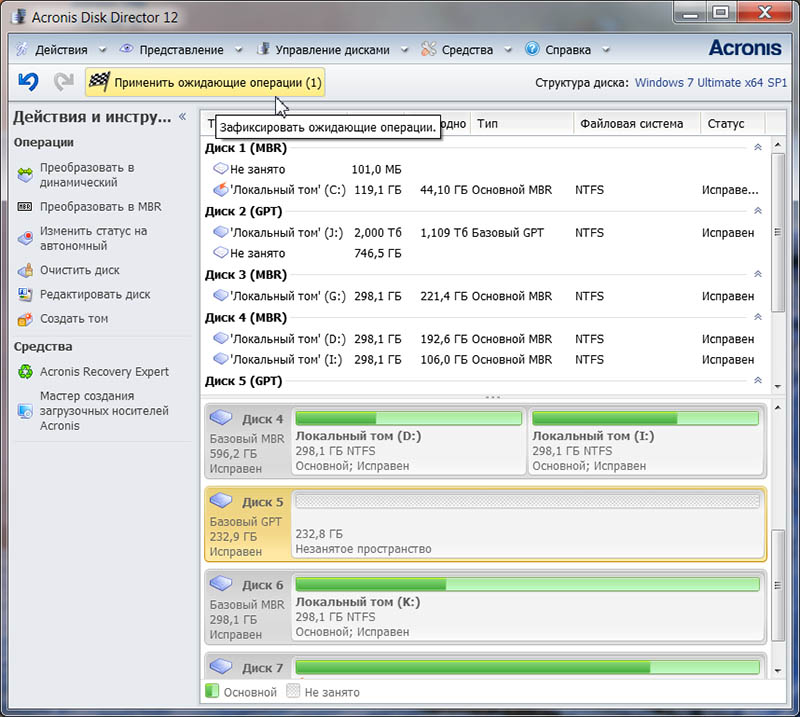

Чтобы закрепить действие, нажимаем на кнопку: Применить ожидающие операции (1).

Samsung 970 EVO (MZ-V7E250BW)

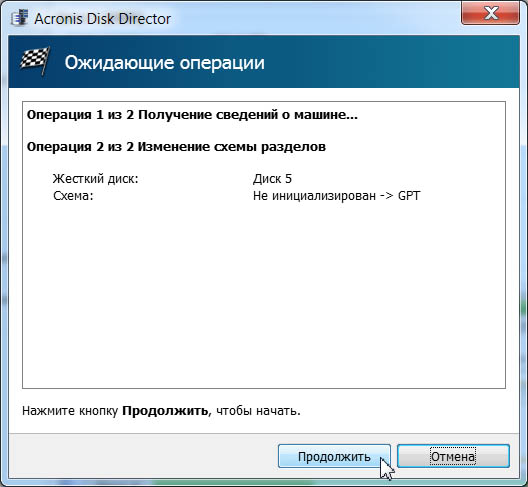

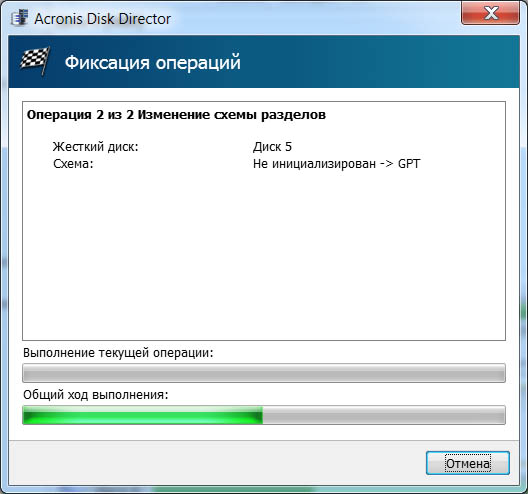

Не инициализирован -> GPT. Нажимаем на кнопку: Продолжить.

Samsung 970 EVO (MZ-V7E250BW)

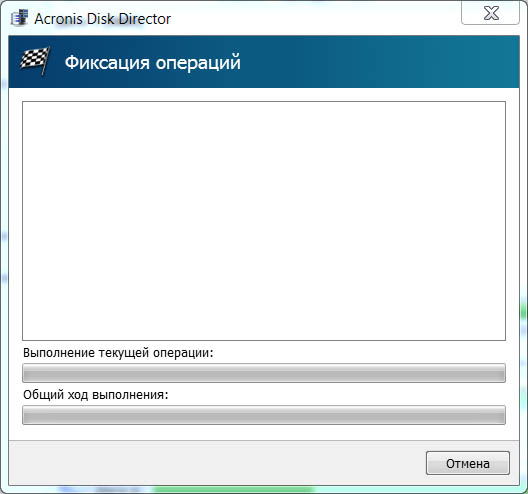

Выполнение текущей операции и общий ход выполнения:

Samsung 970 EVO (MZ-V7E250BW)

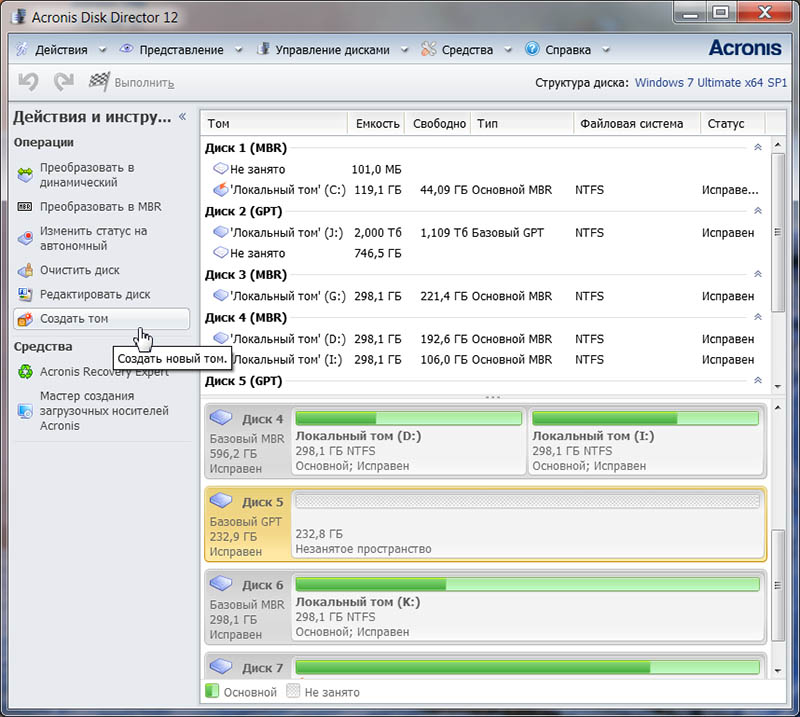

Получаем базовый GPT диск. Теперь, нажимаем на кнопку: Создать том.

Samsung 970 EVO (MZ-V7E250BW)

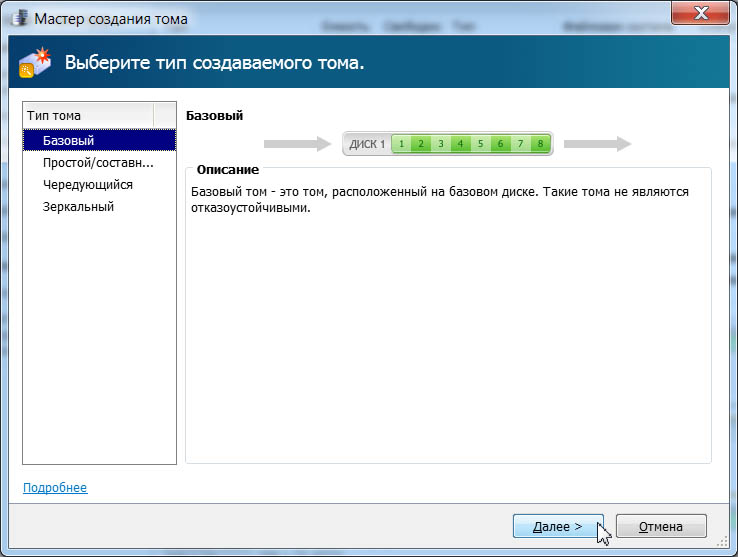

Выбираем тип создаваемого тома: Базовый. Нажимаем на кнопку: Далее >

Samsung 970 EVO (MZ-V7E250BW)

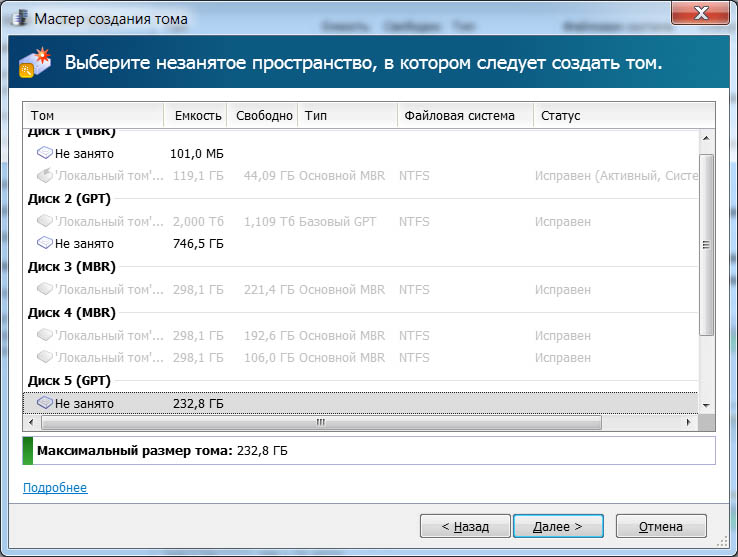

Выбираем незанятое пространство, в котором следует создать том. Далее >

Samsung 970 EVO (MZ-V7E250BW)

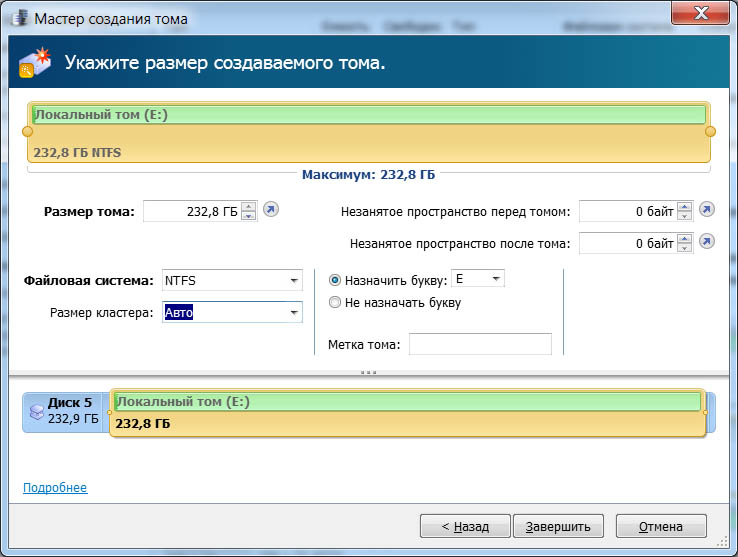

Выбираем: файловую систему, размер кластера (оставляем значение по-умолчанию: Авто), назначаем букву и т.д. И нажимаем на кнопку: Завершить.


Samsung 970 EVO (MZ-V7E250BW)

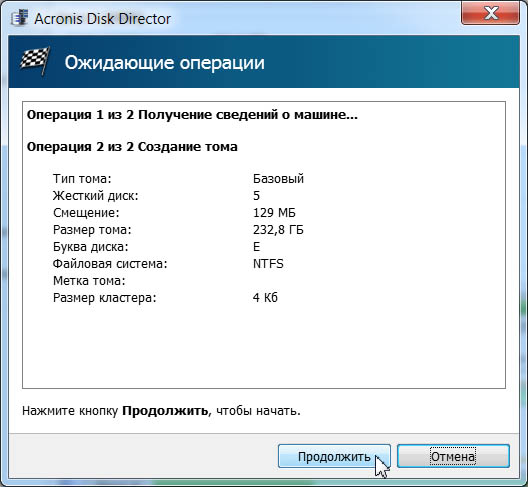

Зафиксировать ожидающие операции.

Samsung 970 EVO (MZ-V7E250BW)

Нажимаем на кнопку: Продолжить.

Samsung 970 EVO (MZ-V7E250BW)

Выполнение текущей операции и общий ход выполнения:

Samsung 970 EVO (MZ-V7E250BW)

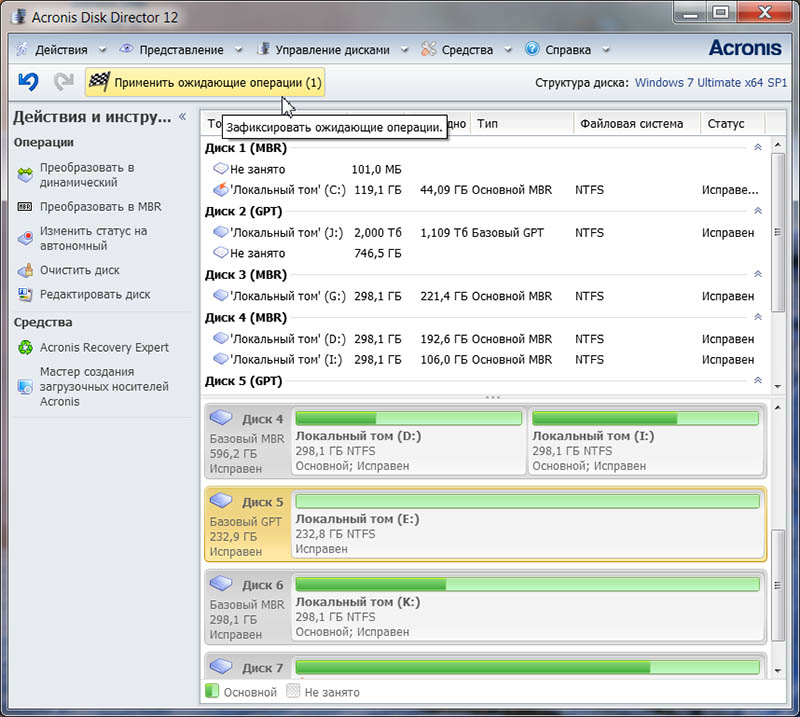

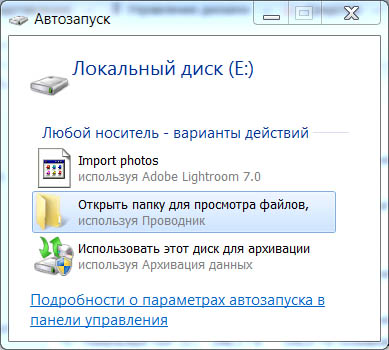

По окончании определится Локальный диск (E:)

Samsung 970 EVO (MZ-V7E250BW)

Третья страница.
