Продолжаем статью про сборку и настройку рабочей станции до 50000 рублей (без видеокарты). Рассмотрим совместную работу оперативной памяти NETAC Basic NTBSD4P32SP-08 с 6-ядерным процессором Intel Core i5-12400 и материнской платой MSI PRO B660M-A DDR4.
Во всех сборках рекомендуется использовать память с родной частотой DDR4-3200, такие модули имеют фиксированные тайминги CL22, как правило это двухранговые (DS), и ещё лучше чтобы они были валидированные (QVL) для всех четырёх DIMM слотов. Но, на практике берём Samsung или Crucial, при желании делаем разгон.

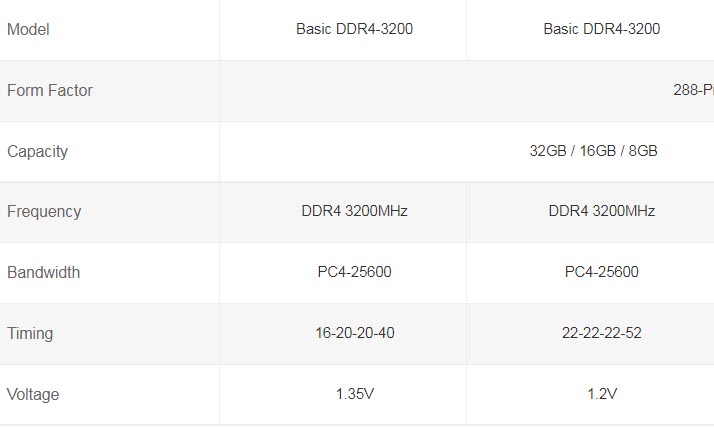

Так как по первоначальным ценам, был немного превышен потолок в 50 тысяч рублей, плюс такие модули были только под брендами PATRIOT, Apacer и Transcend, по сильно завышенным ценам. То, было принято решение остановиться на самых доступных модулях памяти. На официальном сайте Netac, вот такая информация о модулях серии Basic:


XMP профиль

В данной таблице показано, что есть два режима 3200МГц CL22 1.2В, это видимо базовая частота, и небольшой заводской разгон с помощью XMP таймингов до 3200МГц CL16 1.35В. Смутило только напряжение, которое нужно, только для снижения таймингов. Это важно, если XMP профиль не заработает, то модули будут работать на своей базовой частоте 3200МГц, а не 2933, 2666, 2400 или даже 2133МГц.
Так как отзывов либо не было на момент покупки, либо они были типа "всё работает", то было всё равно принято решение купить Netac Basic, из-за ценового фактора, а также из-за безпроблемности поставок (данные модули есть в продаже во всех федеральных сетях). Если в цене большой разницы нет, лучше купить будет DDR4-3200 CL22 модули от производителей первого эшелона: Crucial, SKHynix, Samsung.

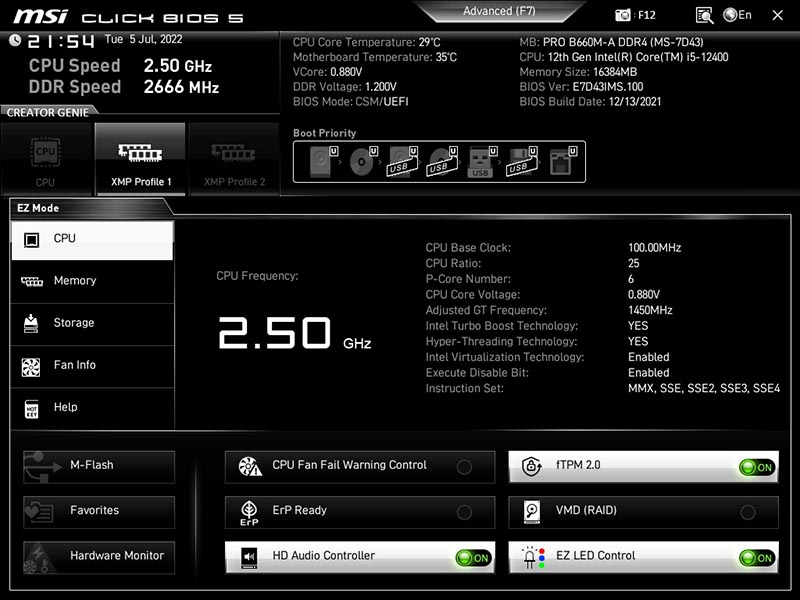

При запуске рабочей станции, появляется надпись о не совместимости процессора или оперативной памяти, нажимаем F2 и видим что откат до базовой частоты, не 3200МГц, а 2666МГц. Определился полный объём памяти, частота DDR4-2666, а напряжение 1.2В.


XMP профиль

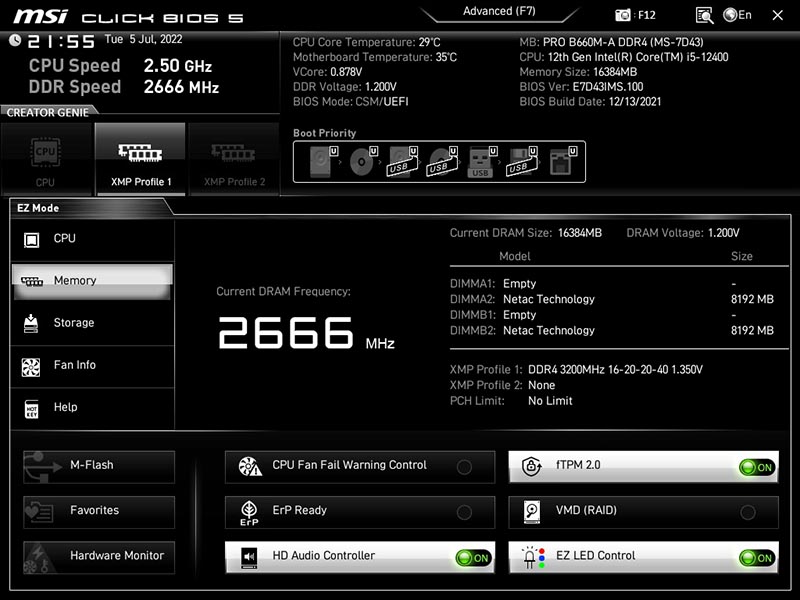

Переключаемся на закладку EZ Mode > Memory, и получаем следующую информацию:

XMP профиль

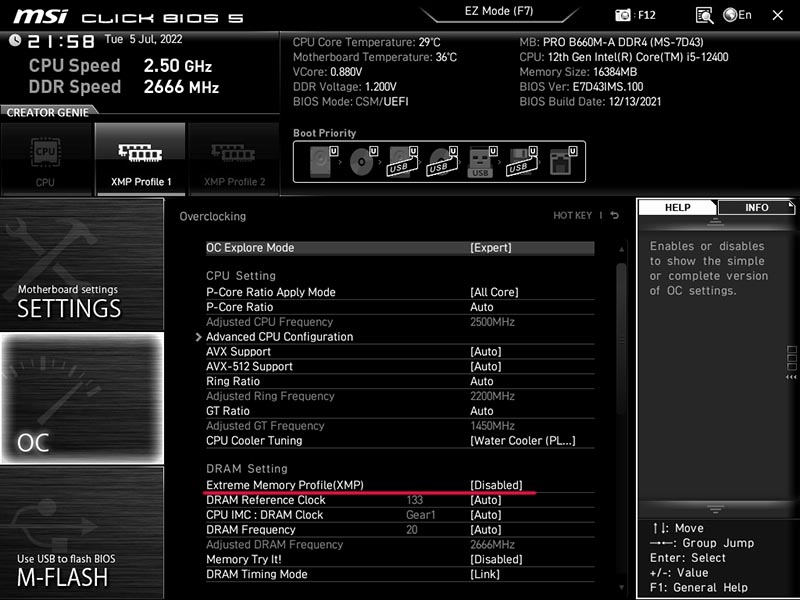

Далее, переключаемся в режим Advanced (F7) > OC. Находим пункт DRAM Setting > Extreme Memory Profile (XMP) и видим, что он отключен. Положение: [Disabled].


XMP профиль

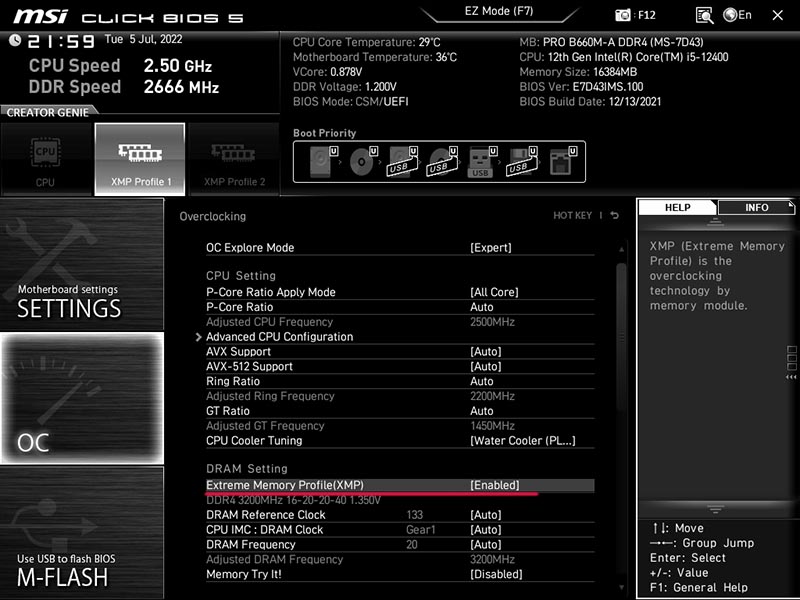

Включаем его: [Enabled].

XMP профиль

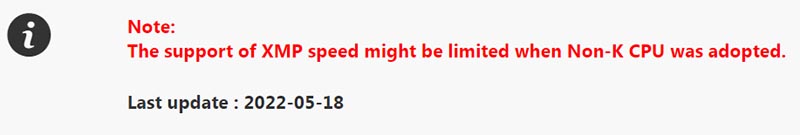

Если бы у нас был бы процессор K серии, то XMP подхватился бы автоматом. Об этом предупреждают в списке совместимости модулей памяти: Note: The support of XMP speed might be limited when Non-K CPU was adopted (Примечание: Поддержка скорости XMP может быть ограничена при использовании процессора, отличного от K).
С чем это связано? Компания Intel залочила (на значении 0.95) регулировку напряжение SA (VCCSA/CPU SA Voltage) для камней без индекса К. Из-за этого модули на частоте 3600МГц в Gear 1 будут работать нестабильно.
Многие производители материнских плат (MSI & Gigabyte), обновили BIOS, и теперь платы автоматически переключаются на Gear 2, при выставлении частоты на 3600МГц и выше (при выборе XMP) для модулей памяти. Это означает, что большинство пользователей не смогут использовать память DDR4-3600 в режиме Gear 1.


XMP профиль

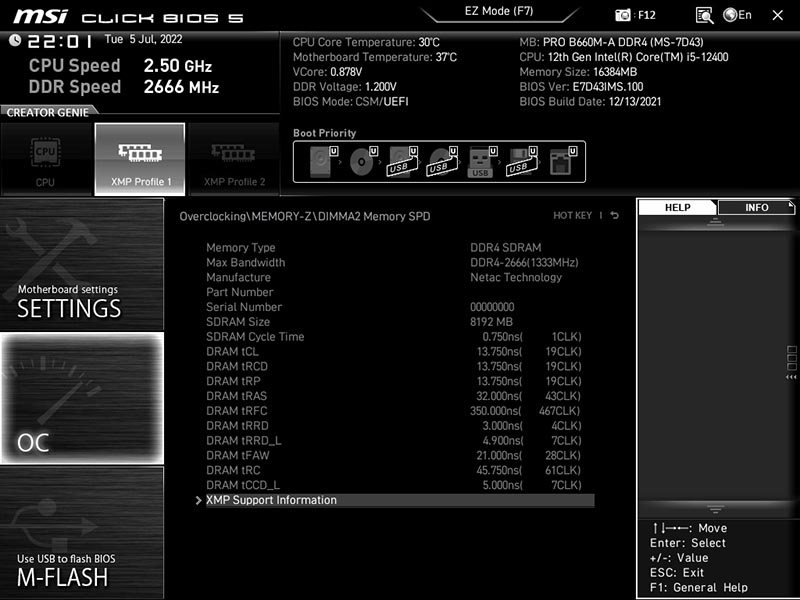

Смотрим информацию о модуле памяти, которую показывает встроенная утилита Memory-Z:

XMP профиль

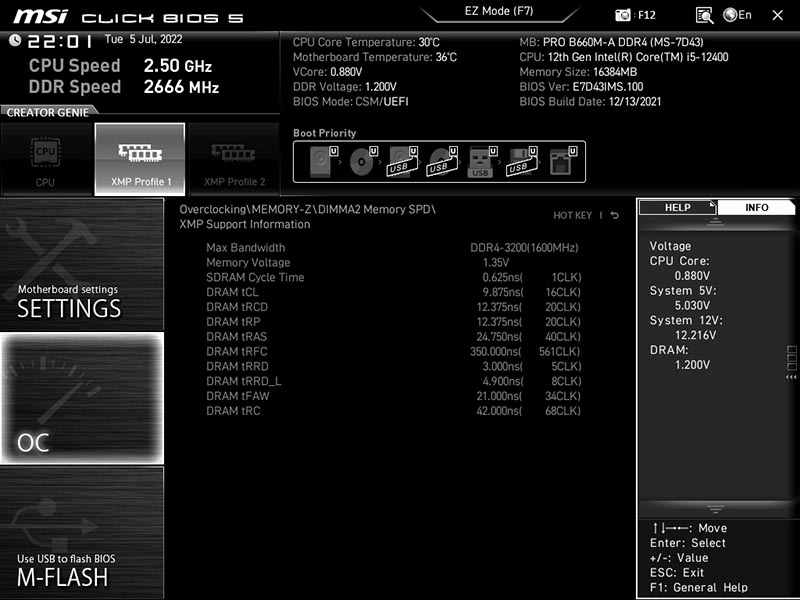

В закладке XMP Support Information:

XMP профиль

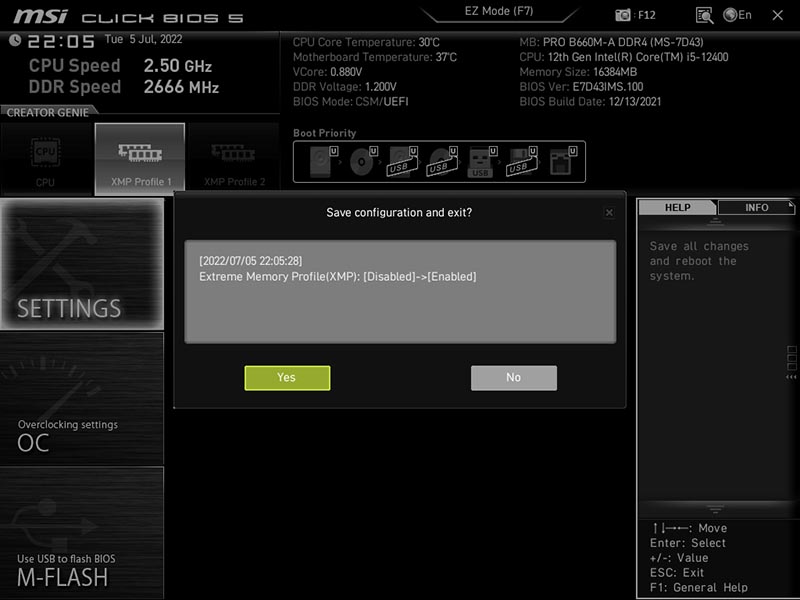

Сохраняем внесённые изменения и перезагружаемся:

XMP профиль

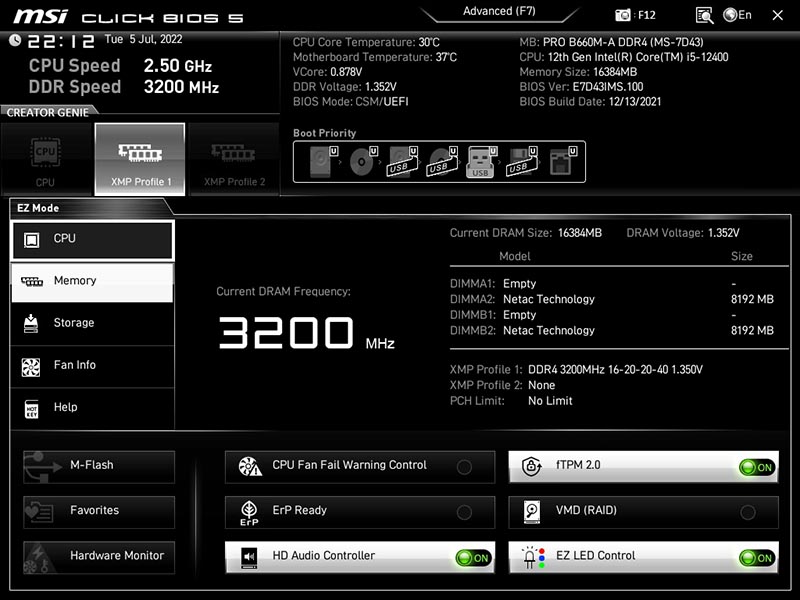

Память заработала на частоте 3200МГц с напряжением 1.352В.

XMP профиль

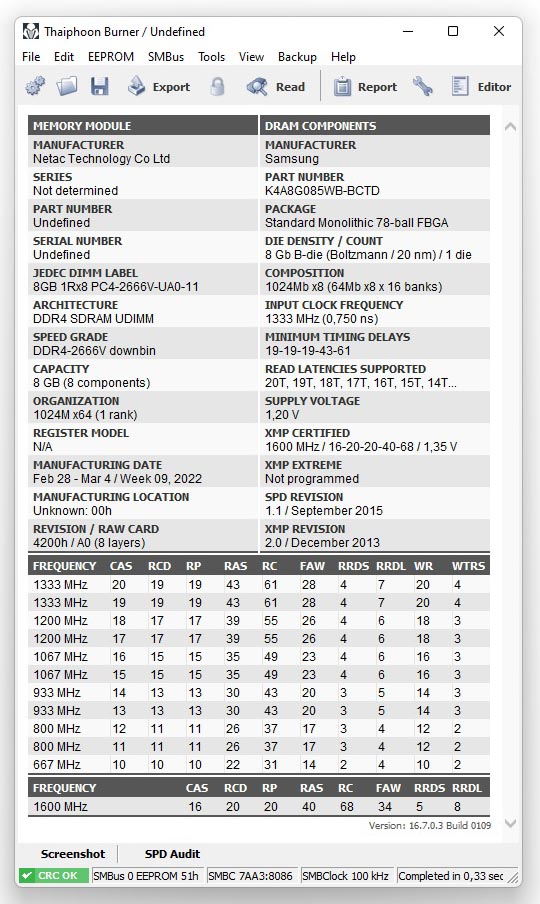

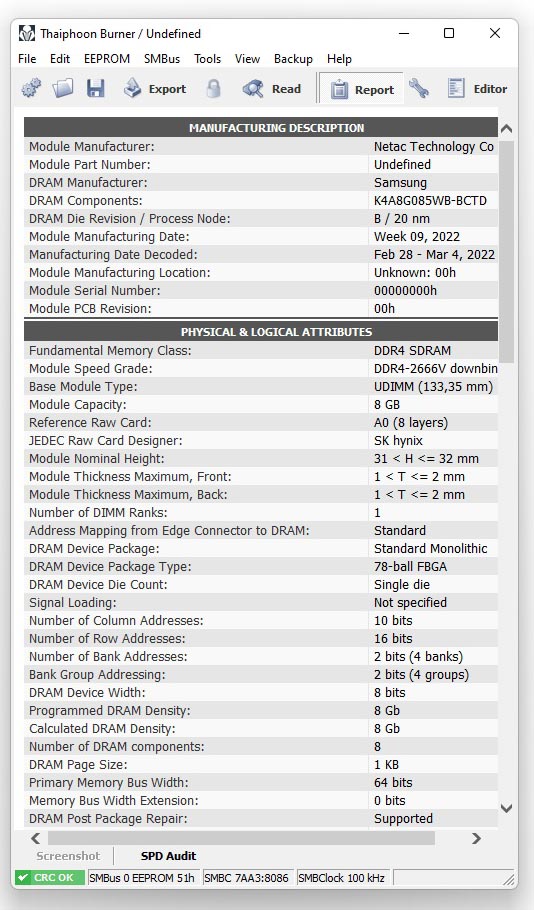

Воспользуемся утилитой Thaiphoon Burner для чтения Serial Presence Detect (SPD). Как видим нам попались модули на 20нм чипах Samsung B-die (в отзывах встречается информация о чипах от Nanya) K4A8G085WB-BCTD, одноранговая память (1Rx8) - 8 чипов с одной стороны, на тех же чипах построены популярные модули памяти G.Skill Ripjaws V Black, но там двухранговая организация, по 8 чипов с каждой стороны.


XMP профиль

Дополнительная информация:

XMP профиль

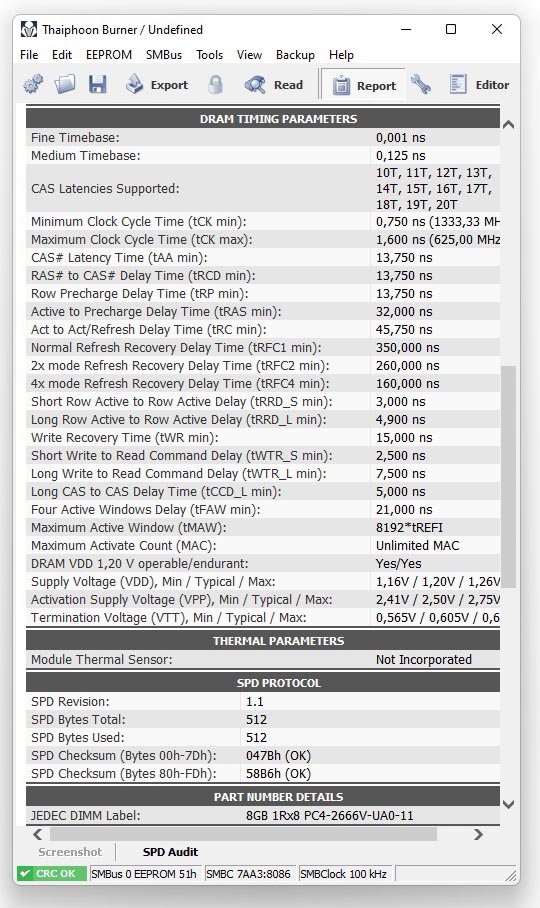

DRAM Timing parameters:

XMP профиль

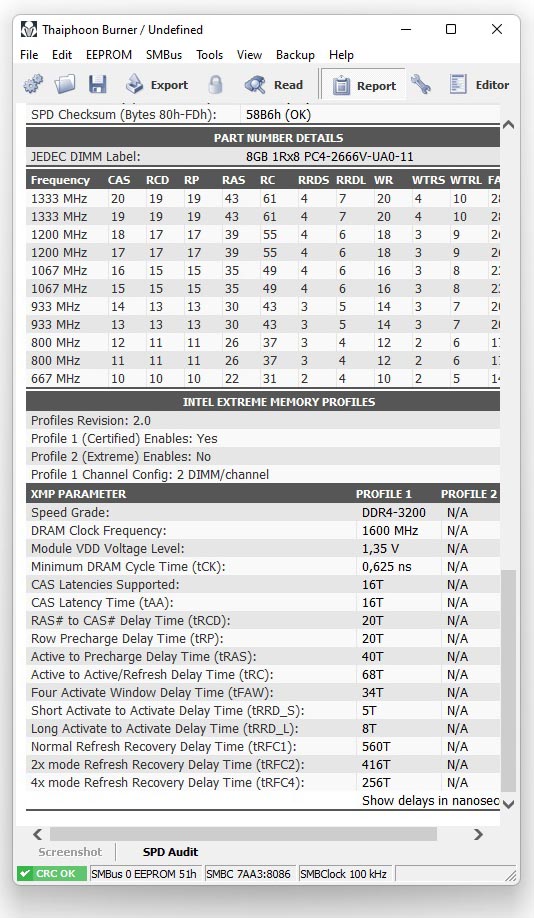

XMP Parameter:

XMP профиль

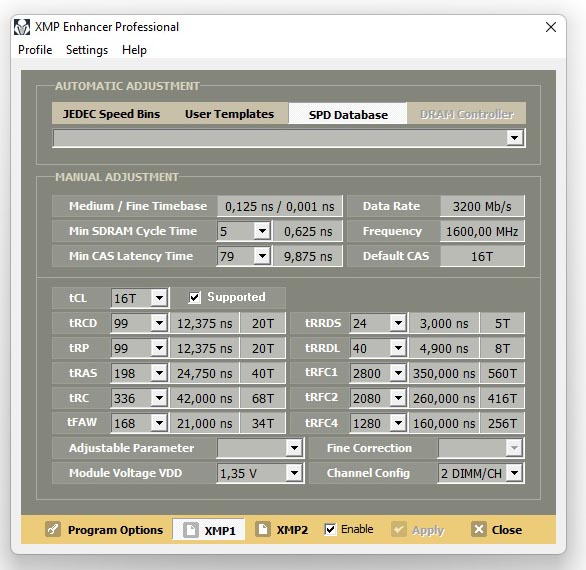

XMP Enhancer Professional:

XMP профиль

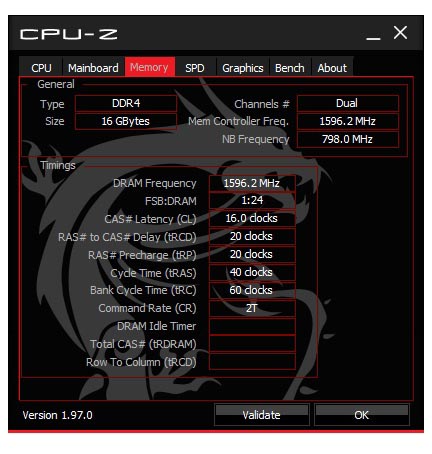

Информация об установленной оперативной памяти полученной с помощью утилиты CPU-Z:

XMP профиль

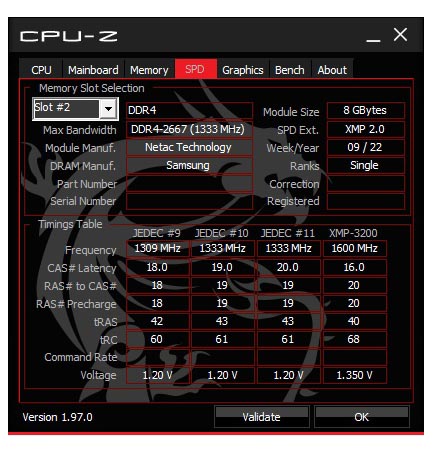

С помощью CPU-Z читаем SPD каждого модуля:

XMP профиль

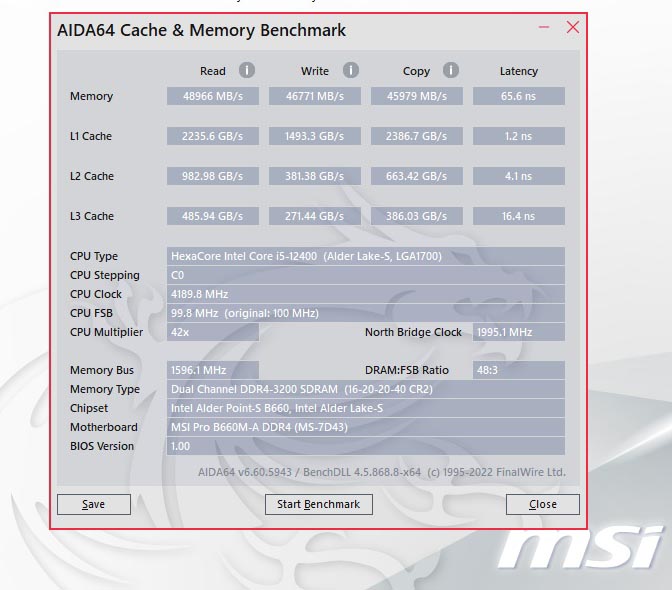

AIDA64 Cache & Memory Benchmark:

XMP профиль

Если хотим использовать максимальный объём памяти или занять все четыре DIMM слота, то необходимо ответственно подходить к выбору модулей памяти, и лучще опираться на рекомендации производителя материнской платы (список валидированной памяти), или покупать JEDEC совместимую память с базовой частотой 3200МГц. Ознакомиться со списком валидированной памяти, можно по ссылке ниже:
https://www.msi.com/Motherboard/PRO-B660M-A-DDR4/support#mem
