EVGA 500 BQ

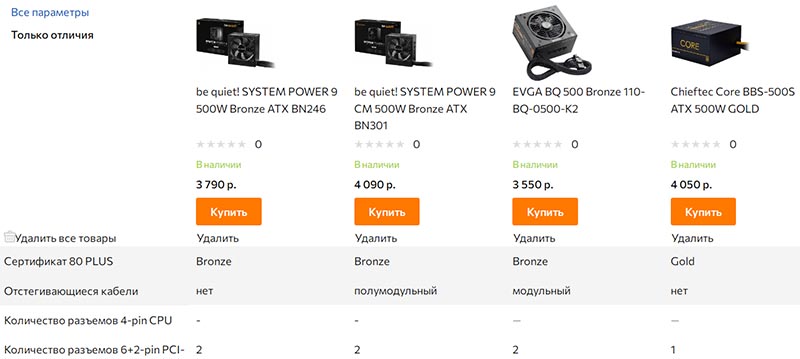

Для рабочей станции до 50000 рублей (без видеокарты) и корпуса Thermaltake V150 TG ARGB Breeze Edition выбор пал на следующие блоки питания: be quiet! SYSTEM POWER 9 500W (BN246), be quiet! SYSTEM POWER 9 CM 500W (BN301), EVGA 500 BQ (110-BQ-0500-K2) и Chieftec Core 500W (Core BBS-500S):

Три блока питания с сертификатом 80 PLUS Bronze, и чиф с 80 PLUS Gold.
В первоначальной сборке указан be quiet! SYSTEM POWER 9 500W (BN246), если немного доплатить можно взять полумодульную модель be quiet! SYSTEM POWER 9 CM 500W (BN301). Это конкурент полумодульному EVGA 500 BQ (110-BQ-0500-K2). Отличие от SYSTEM POWER 9 CM 500W, то что даёт практически всю мощность по 12В линии - 499.2Вт, против конурента используещего две 12В линии, и обеспечивающий мощность - 456Вт.
Chieftec CORE 500W (Core BBS-500S) имеет золотой сертификат, но у него два минуса, это цветные провода и всего один PCIe 6+2-pin разъём, т.е. можно подключить только одну видеокарту средней мощности. Если вы собираетесь использовать одну видеокарту в сборке и корпус без окна, то данный корпус хороший выбор. Вот его ключевые характеристики:
- КПД 80 PLUS Gold.
- Компактный размер глубиной только в 140 мм.
- Мощность в 500Вт.
- Длина кабелей к материнской плате, процессора и PCI-E 650 мм.
- Всего один разъем под 6+2-pin PCI-E.
- Блок построен на платформе CWT (Channel Well Technology).
- Низкий уровень пульсаций.
- Конденсаторы Elite/CapXon/JunFu.
- Втулка вместо подшипника на вентиляторе.
- Разноцветные провода смотрятся не так красиво как чёрные в системнике с прозрачной стенкой.

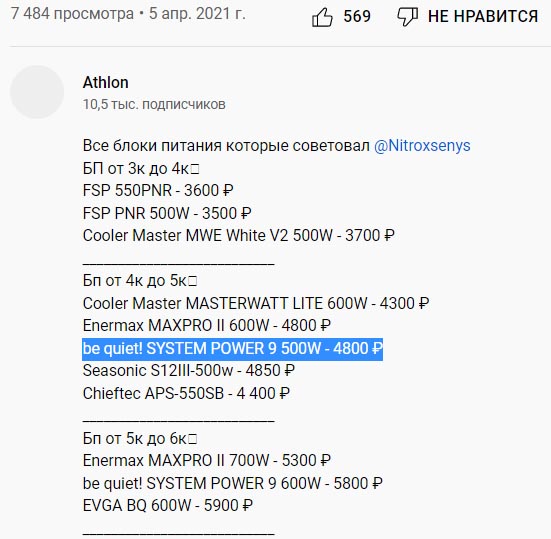

Часто при обсуждениях блоков питания ссылаются на ютубера Nitroxsenys, попался на глаза даже список рекомендованных блоков питания со стримов. По сути там бюджетные блоки серого цвета с цветными проводами и шумными вентиляторами, некоторым по 10 лет (т.е. разброс качества, как и используемых комплектующих скорее всего большой). И вот в категории от 5 до 6К, затесался и EVGA BQ, а в категории от 4 до 5К, блок питания be quiet! SYSTEM POWER 9 500W:

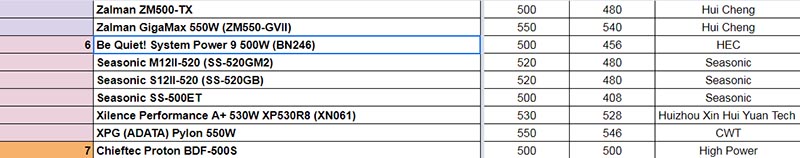

Есть также различные списки рекомендованных блоков с рейтингами и описанием электронной начинки. По ссылке ниже, с рейтингом 6 (чем выше тем лучше, а это категория "ниже среднего") есть be quiet! SYSTEM POWER 9 500W (BN246), которая по информации построена на OEM платформе HEC (в других таблицах, производитель указан FSP):
https://docs.google.com/spreadsheets/d/1bEcFiMdLWPtPu3c1JsvsLIbcYANlLUVO1ICQdh-jxsg/edit#gid=0

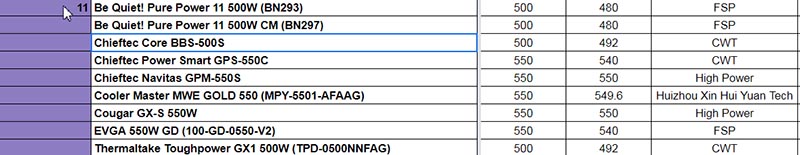

Chieftec Core 500W (Core BBS-500S) в данной таблице имеет рейтинг 11 ("средняя" категория).

В одной из таблиц, удалось найти модель EVGA BQ 500 Bronze, есть информация по модели 110-BQ-0500-K1, где указан OEM производитель Andyson (этот производитель на слуху из-за серий блоков питания AeroCool KCAS).

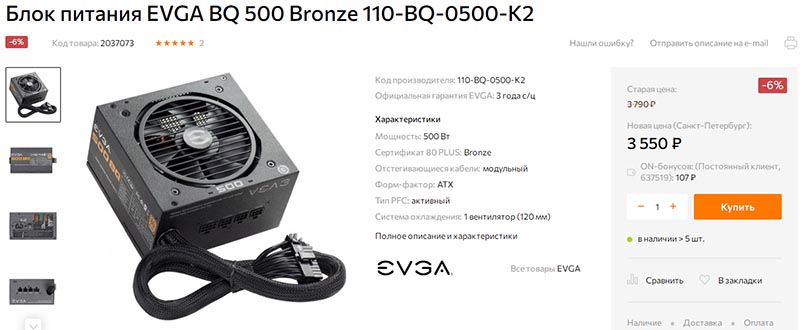

Итак, выбор пал на самый бюджетный вариант "Блок питания EVGA BQ 500 Bronze 110-BQ-0500-K2".
EVGA позиционирует серию BQ как идеальное соотношение качества, функциональности и цены. Так как мы бьёмся за каждый рубль, и потратили на корпус 10% бюджета, то остановимся на этом варианте:

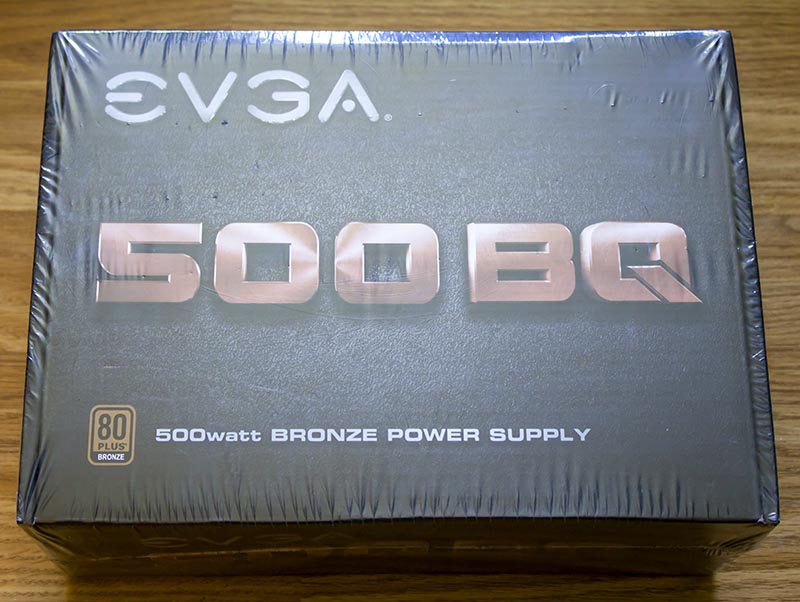

Коробка запечатана в полиэтиленовую плёнку:

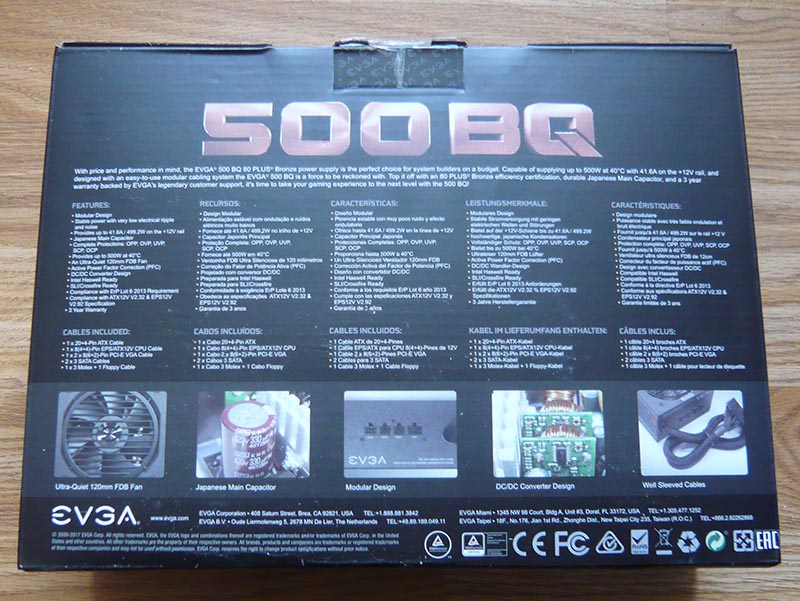

На обратной стороне картонной коробки, можно узнать о всех ключевых характеристиках и технологиях блока питания EVGA 500 BQ (110-BQ-0500-K2). Информации на русском языке нет, так как продукция EVGA официально в Россию не поставляется:

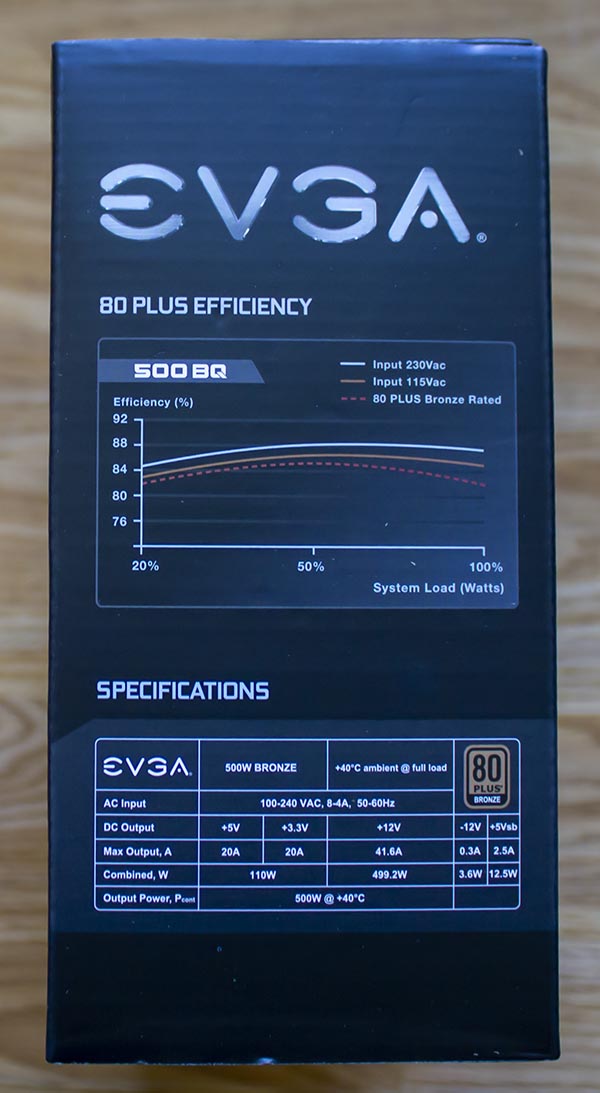

Сбоку упаковки, график эффективности блока питания:

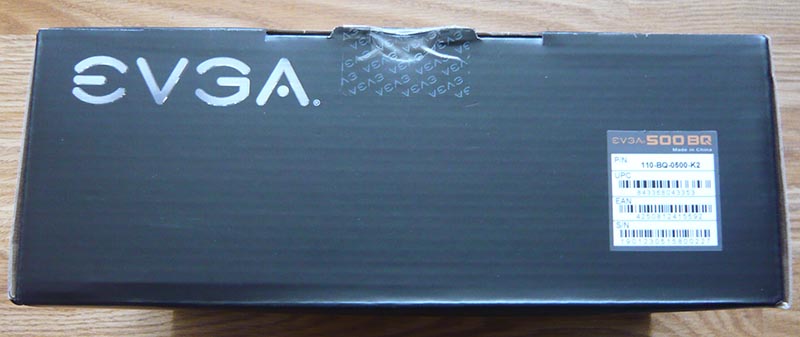

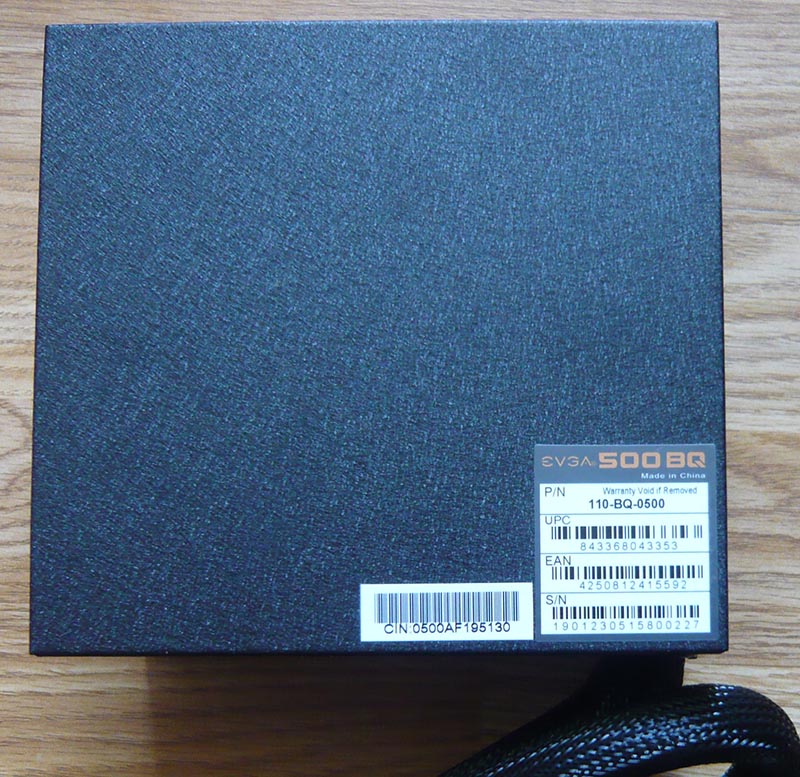

Сверху коробки, наклейка с маркировкой:



Открываем коробку:

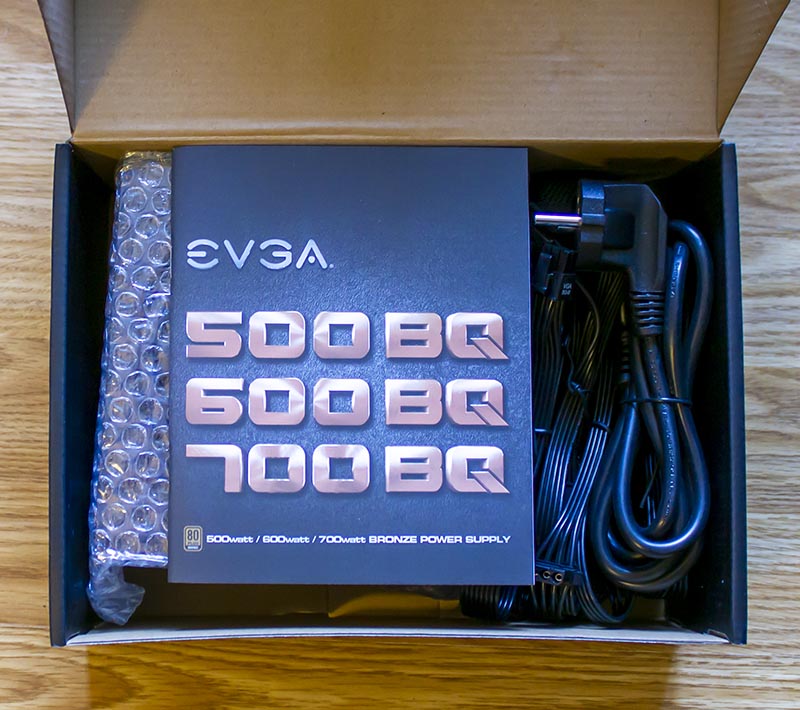

Информационная брошюра (без русского языка):

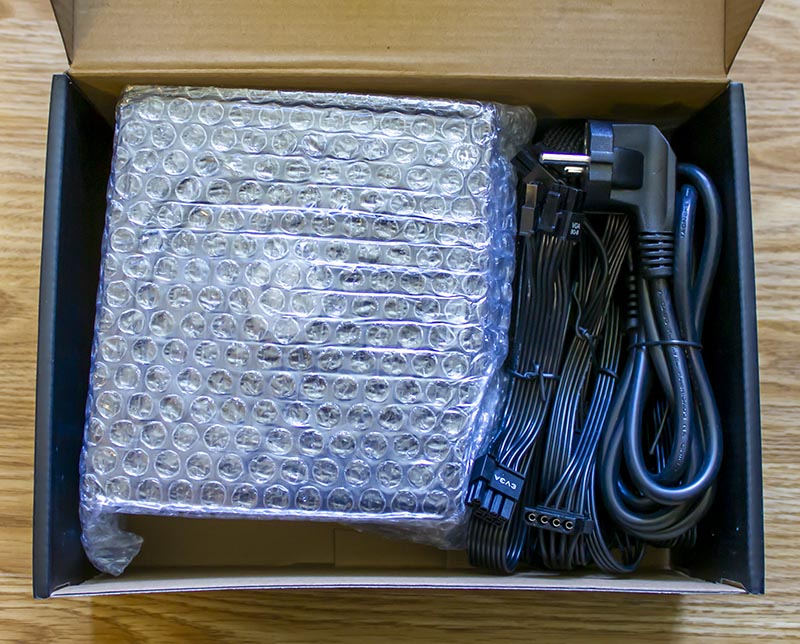

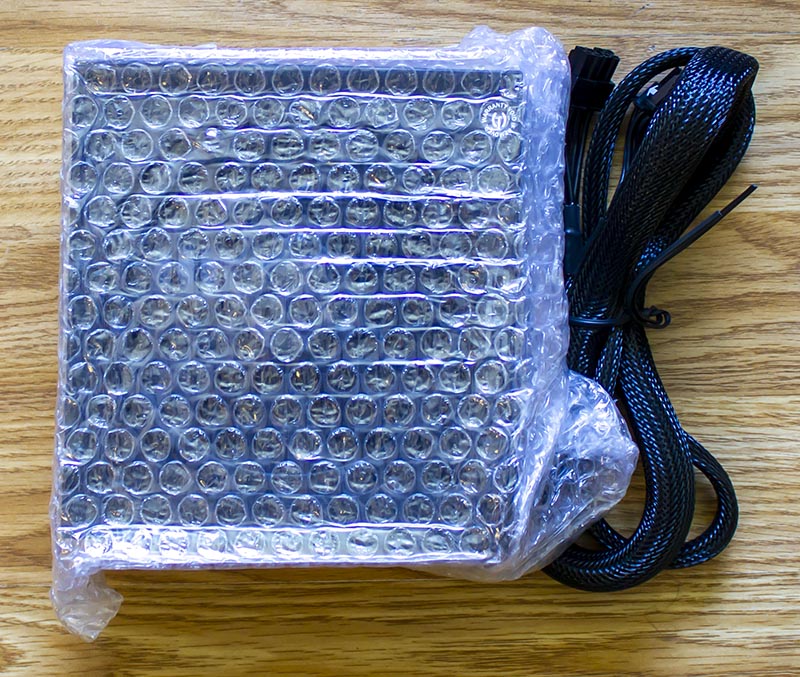

Под брошюрой видим блок питания в плёнке с пупырышками.

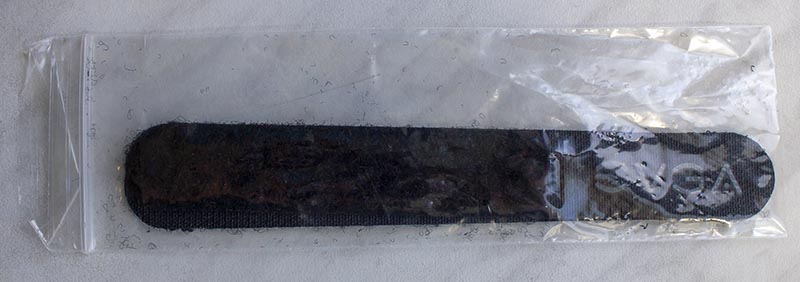

Одна стяжка для проводов на липучке в комплекте:

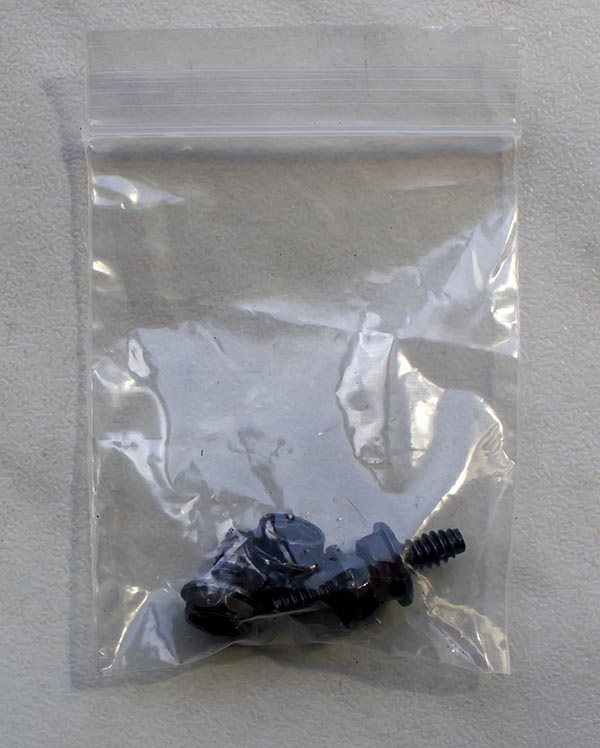

Четыре винта для крепления блока питания к корпусу:

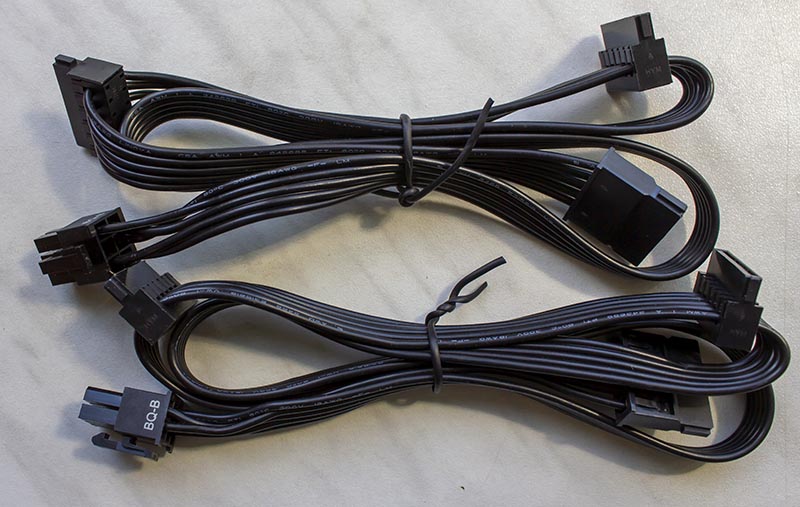

Два кабеля, на каждом по три 15-pin SATA разъёма. Длина кабеля питания SATA: 450 мм.

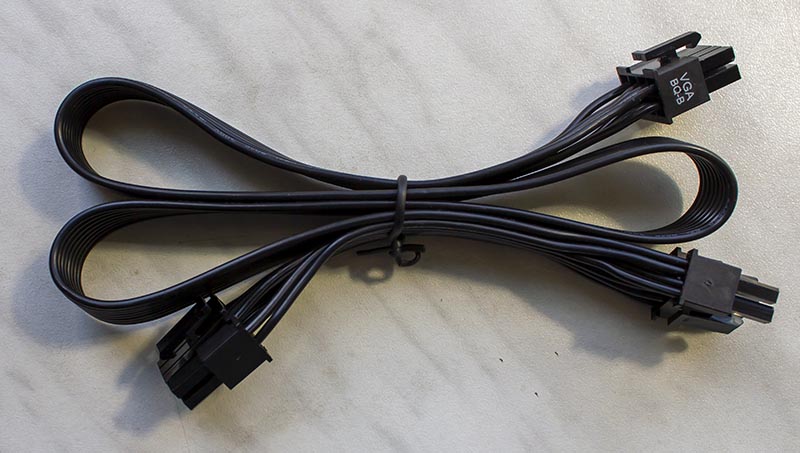

Разъём для подключения видеокарты (VGA): два 6+2-pin PCIe. Длина кабеля питания PCIe: 600 мм.

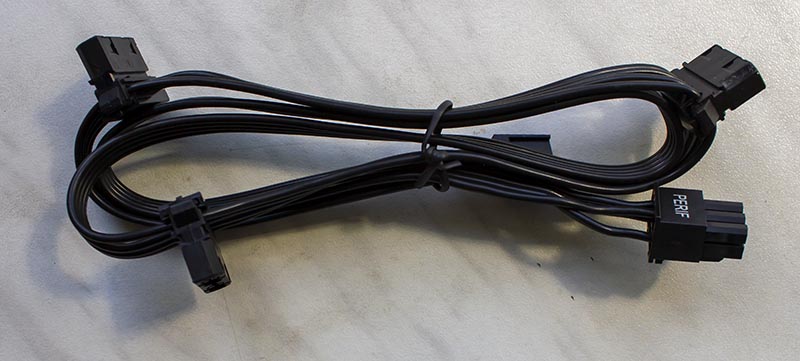

Кабель с трёмя 4-pin Molex разъёмами и одним 4-pin Floppy. Длина кабеля питания Molex: 450 мм.

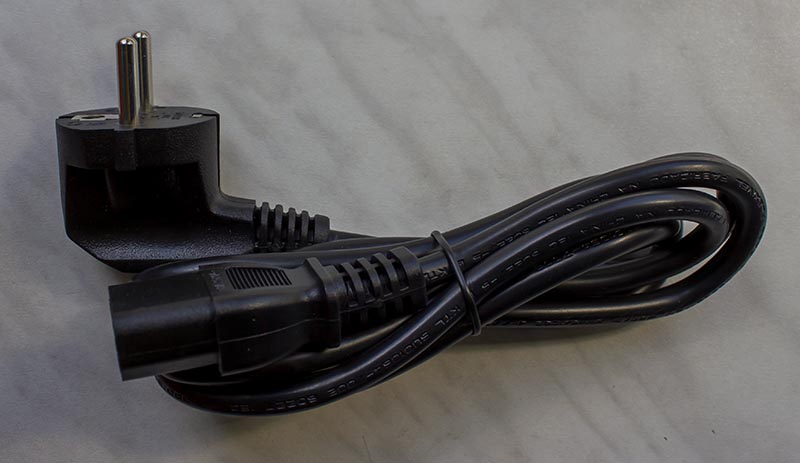

Сетевой кабель:



Вес: 2.27/1.6 кг. Компактный размер блока питания, 85x150x140 мм, где 140мм это глубина:

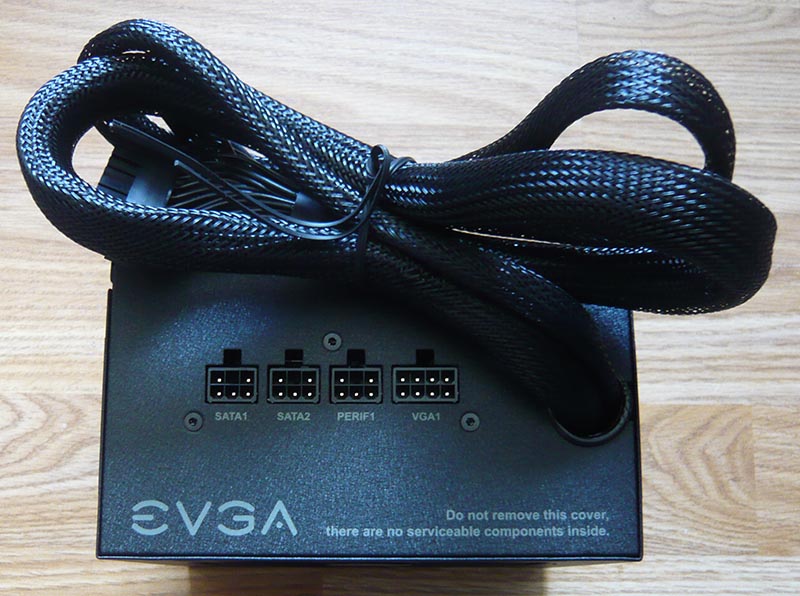

Полумодульная система подключения кабелей нагрузки, фиксированные разъёмы 20+4 pin, 4+4 pin CPU. Длина основного кабеля питания и кабеля питания процессора, составляет: 600 мм.

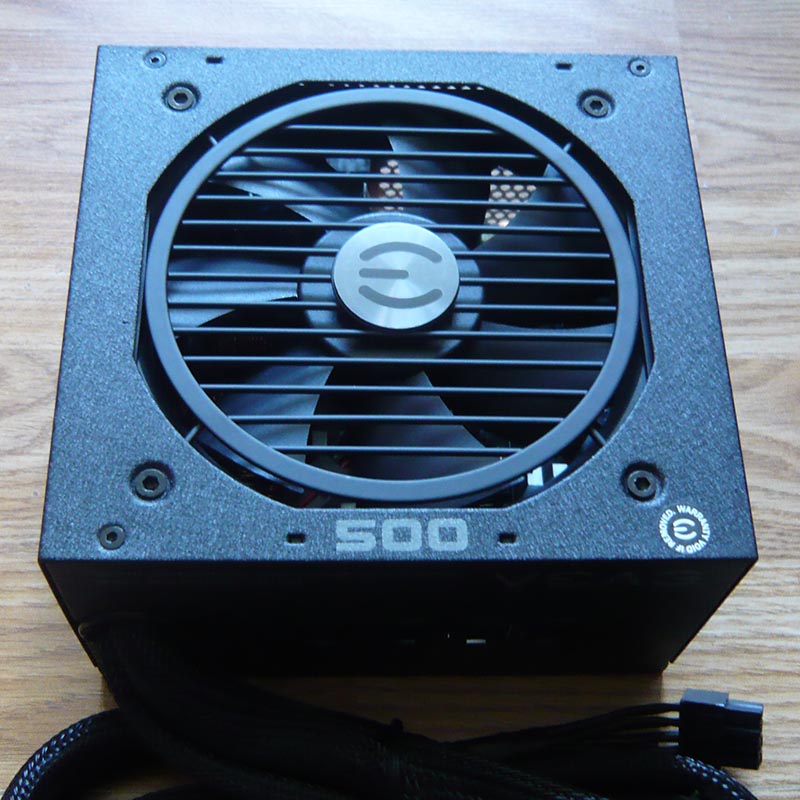

120мм семилопастной вентилятор охлаждения.

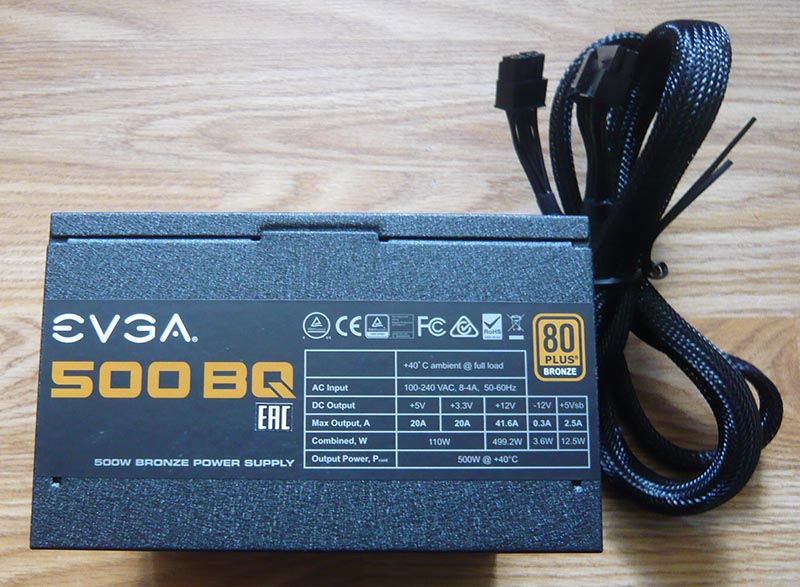

Все необходимые параметры указаны на наклейке корпуса блока питания в полном объеме, для мощности шины +12VDC заявлено значение 499.2 Вт при мощности 500Вт. Ток по линии +12 В: 41.6А. При этом максимальную мощность блок питания способен отдавать при температуре окружающего воздуха не выше 40C.

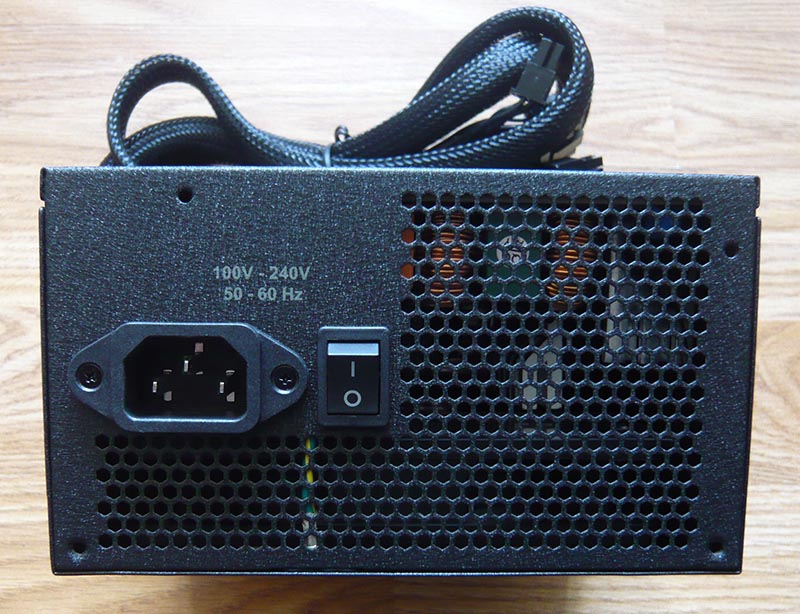

Сетевая вилка и кнопка включения. Никаких переключателей гибридных режимов...



Наклейка с маркировками на корпусе блока питания:

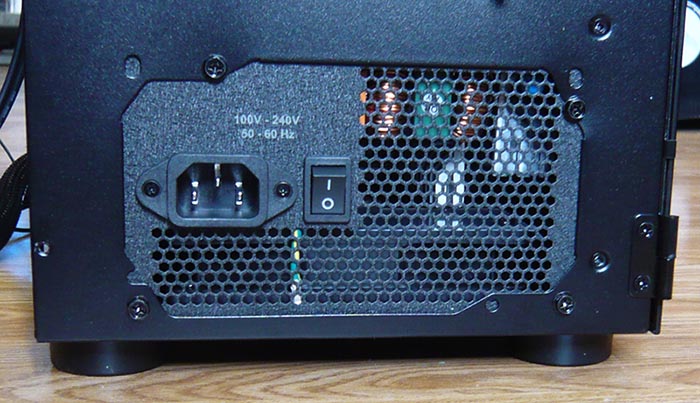

Привинчиваем блок питания к корпусу Thermaltake V150 TG ARGB Breeze Edition (CA-1R1-00S1WN-02):

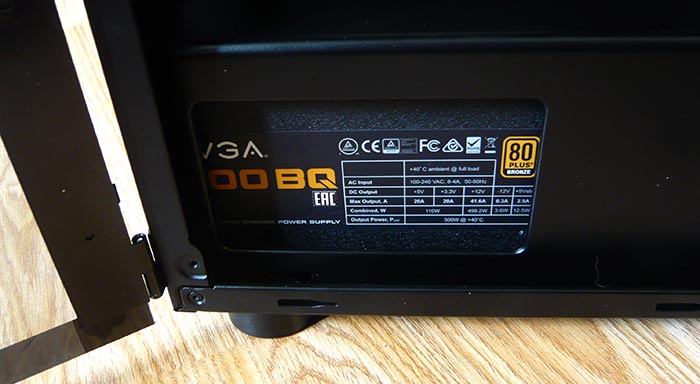

Открытая дверца корпуса, и смотрим как вписалась в "дизайн" наклейка корпуса:

Итоговая конфигурация.
