Сборка рабочей станции для видеомонтажа

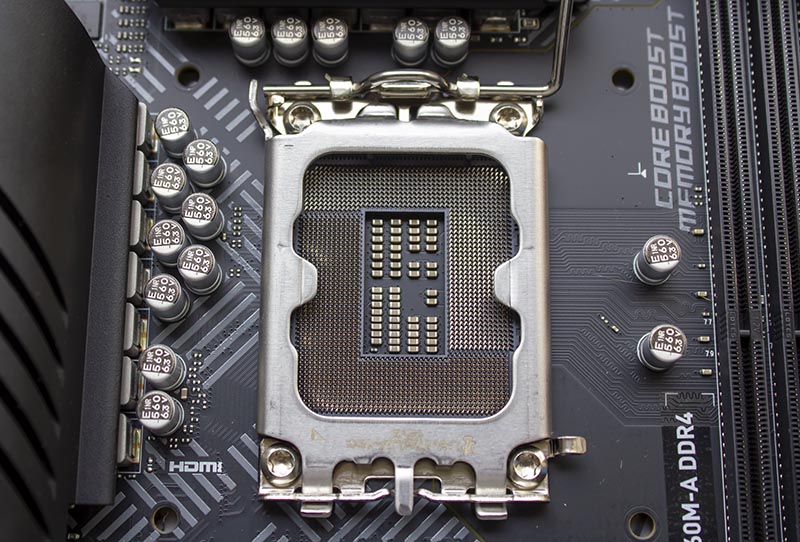

Комплектующие для рабочей станции до 50000 рублей (без видеокарты) куплены, теперь устанавливаем их в корпус. Первым делом установим процессорный кулер на материнскую плату MSI PRO B660M-A DDR4. Открываем сокет:


сборка рабочей станции из комплектующих

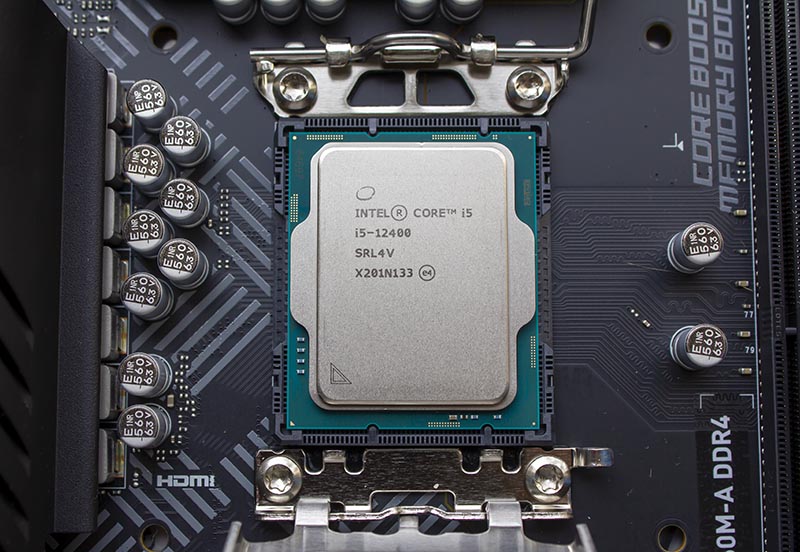

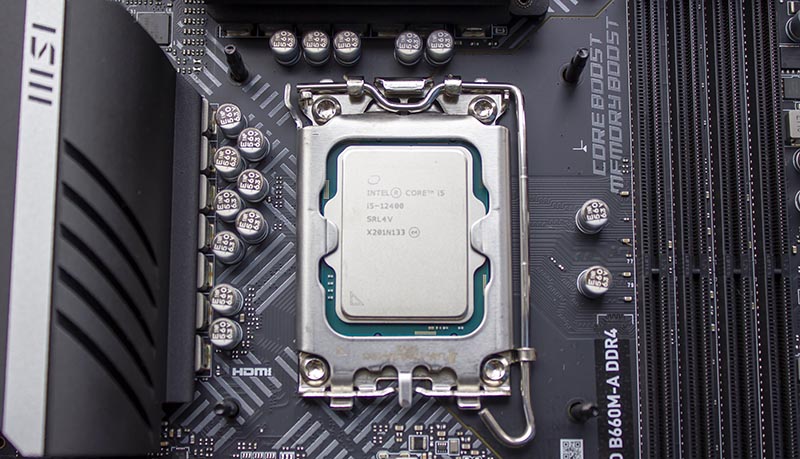

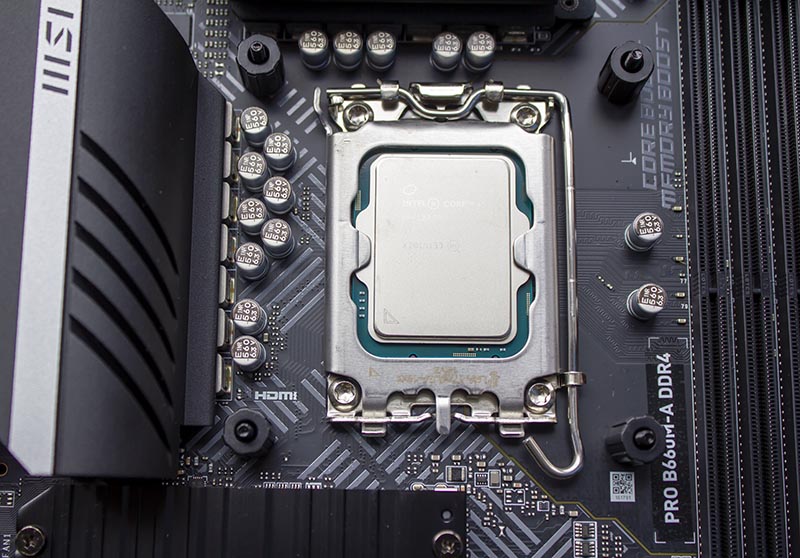

Устанавливаем в сокет LGA1700 процессор Intel Core i5-12400:

сборка рабочей станции из комплектующих

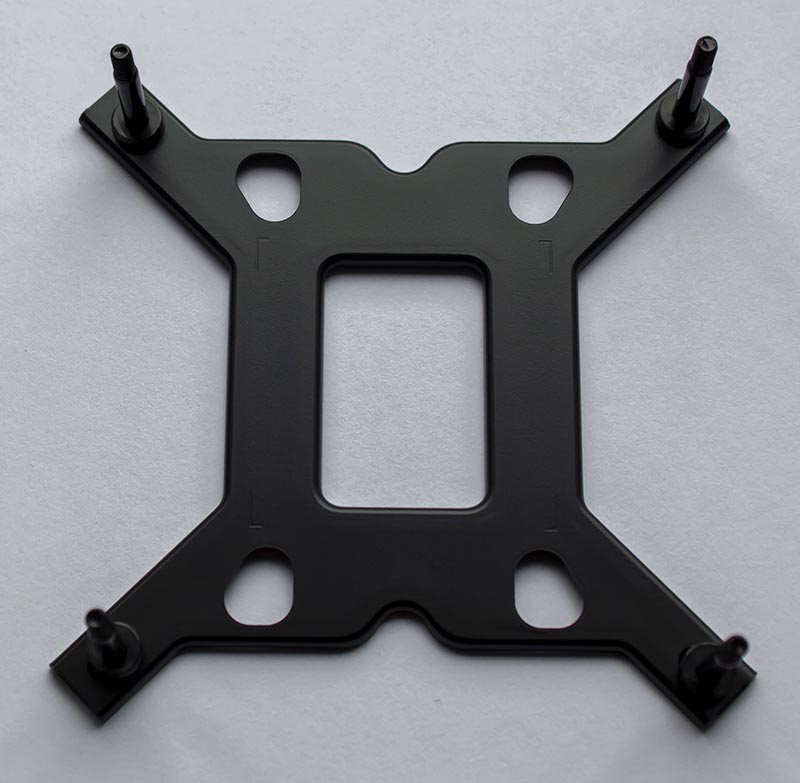

Теперь нам понадобится усилительная пластина для процессоров Intel. Важно выбирать правильные установочные позиции на универсальном креплении, а также правильные крепёжные стойки.


сборка рабочей станции из комплектующих

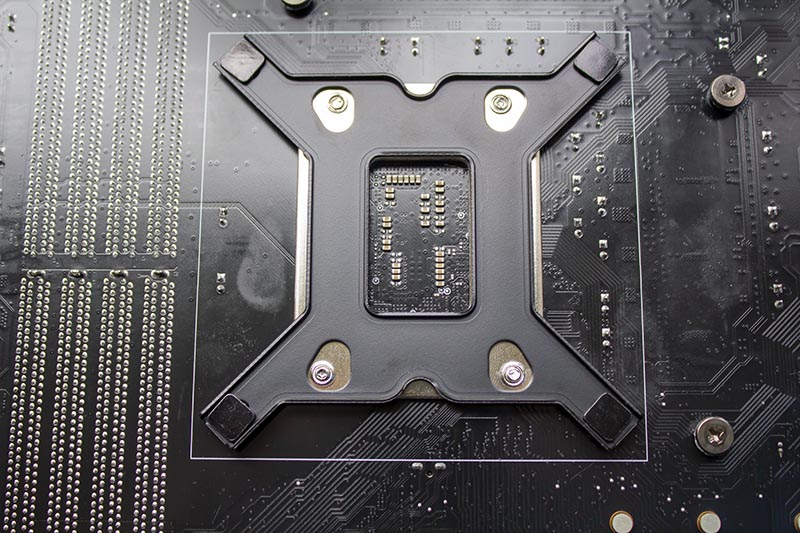

Устанавливаем заднюю пластину сзади материнской платы, поставьте правильные крепёжные стойки, а затем закрепите универсальное крепление крепёжными винтами для платформы Intel.


сборка рабочей станции из комплектующих

Правильно выставляем стойки, под сокет LGA1700:

сборка рабочей станции из комплектующих

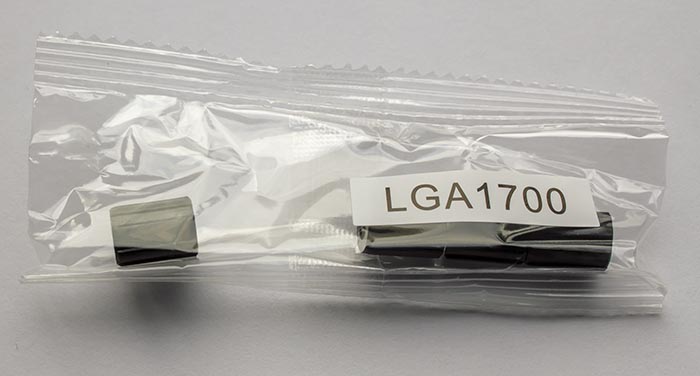

Берём из комплекта процессорного кулера ID-COOLING SE-224-XT Basic пакет с втулками с наклейкой: LGA1700.

сборка рабочей станции из комплектующих

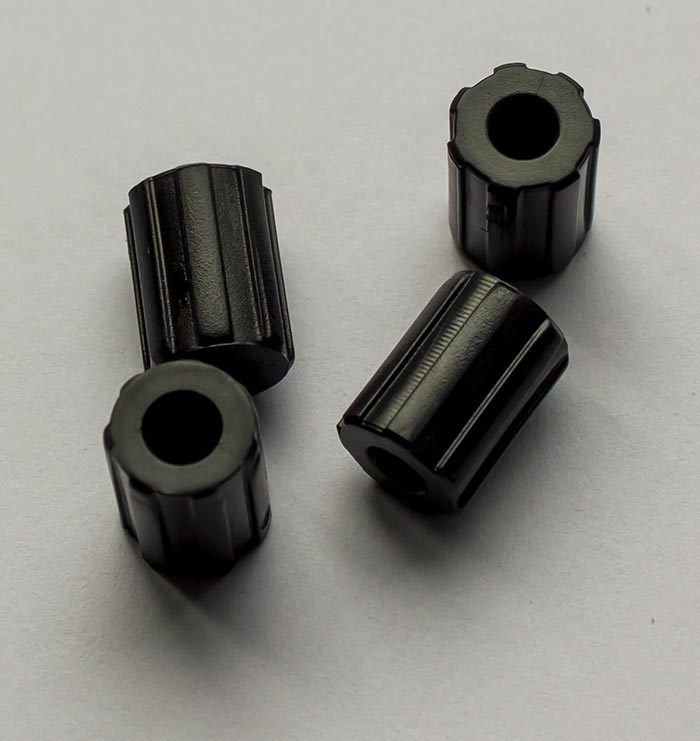

Фото втулок из пластика:

сборка рабочей станции из комплектующих

Надеваем втулки на стойки:

сборка рабочей станции из комплектующих

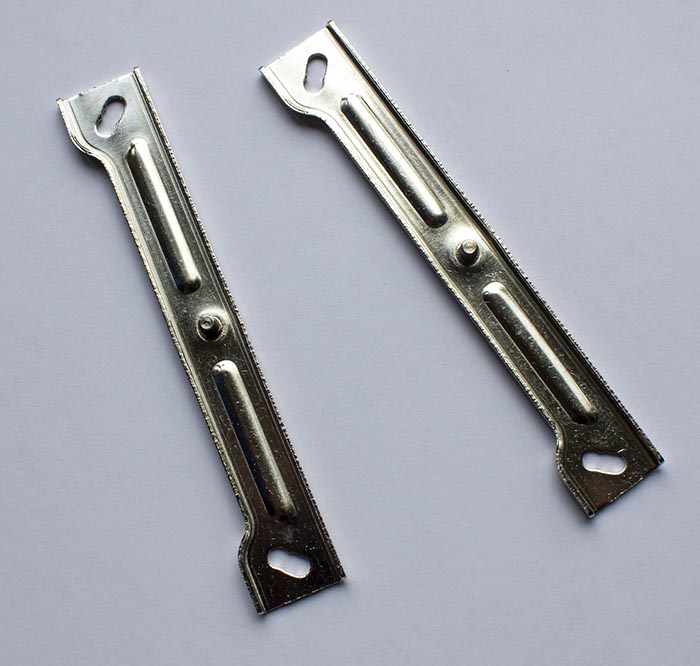

Далее, из комплекта выбираем направляющие которые предназначены для сокета Intel LGA. Для сокета LGA1700 необходимо разместить стойку в среднее отверстие на направляющей.


сборка рабочей станции из комплектующих

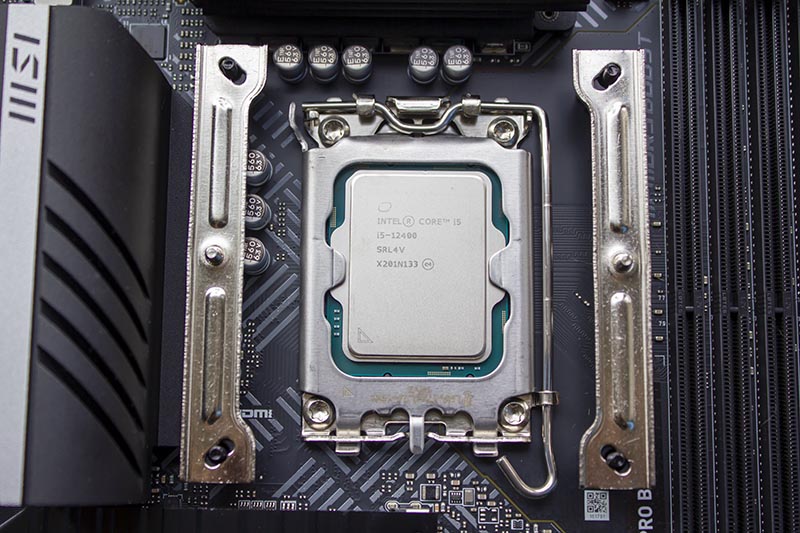

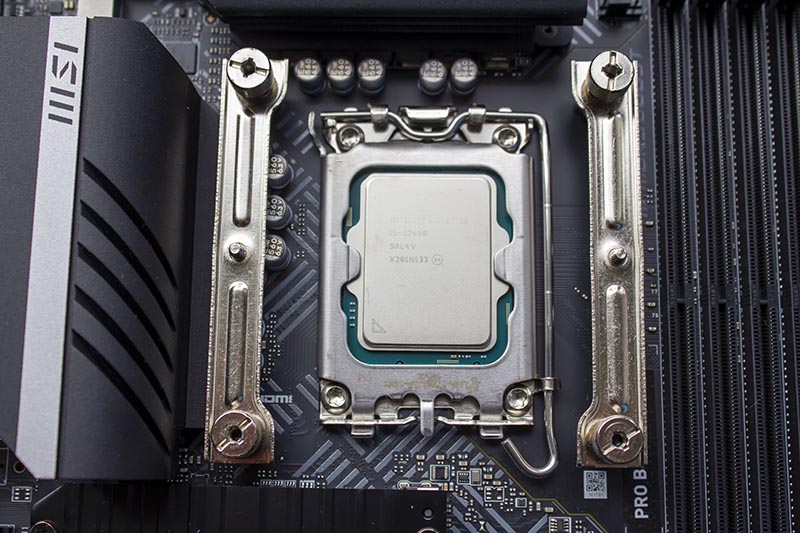

Надеваем направляющие на стойки:

сборка рабочей станции из комплектующих

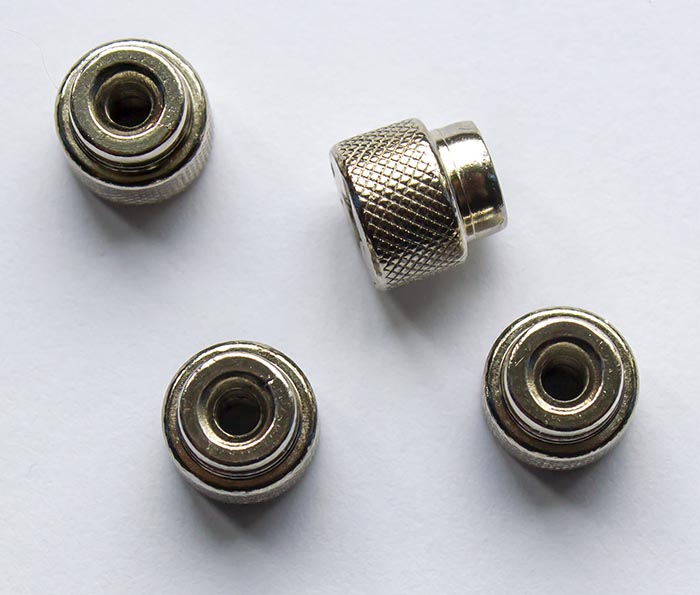

Четыре крепёжных винта для платформы Intel.

сборка рабочей станции из комплектующих

Закручиваем четыре крепёжных винта-шайбы на стойки.

сборка рабочей станции из комплектующих

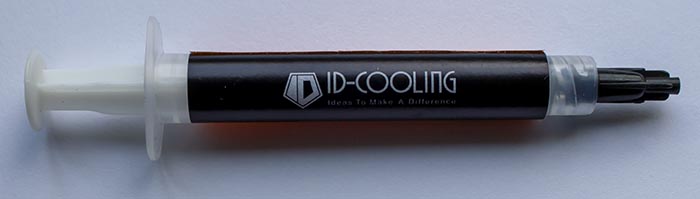

Попробуем использовать штатную термопасту:

сборка рабочей станции из комплектующих

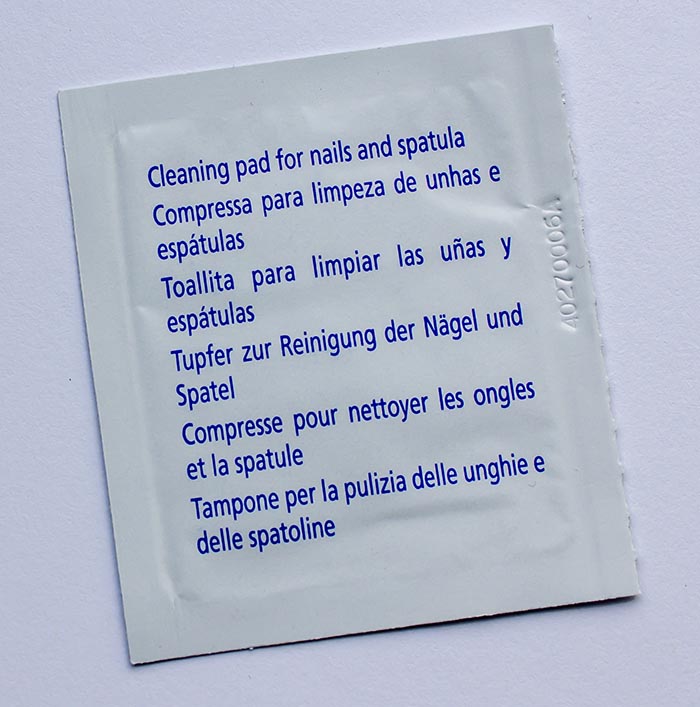

Как описано в этом мануале, для обезжиривания поверхности радиатора крышки процессора, будем использовать спиртовые тампоны с надписью: "Alcohol isopropylicus 0.3 ml (70% V/V).


сборка рабочей станции из комплектующих

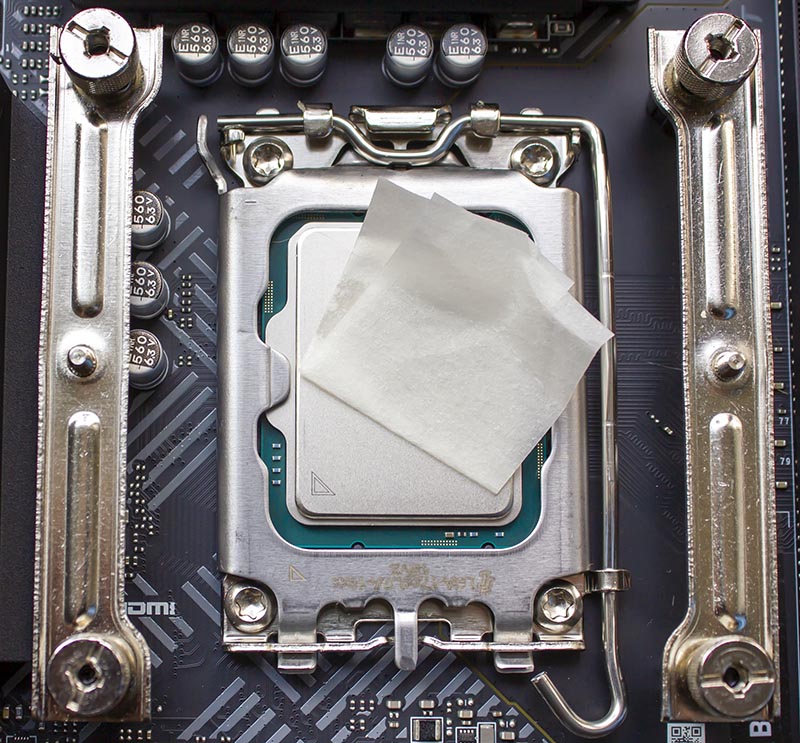

Обезжириваем поверхность крышки процессора:

сборка рабочей станции из комплектующих

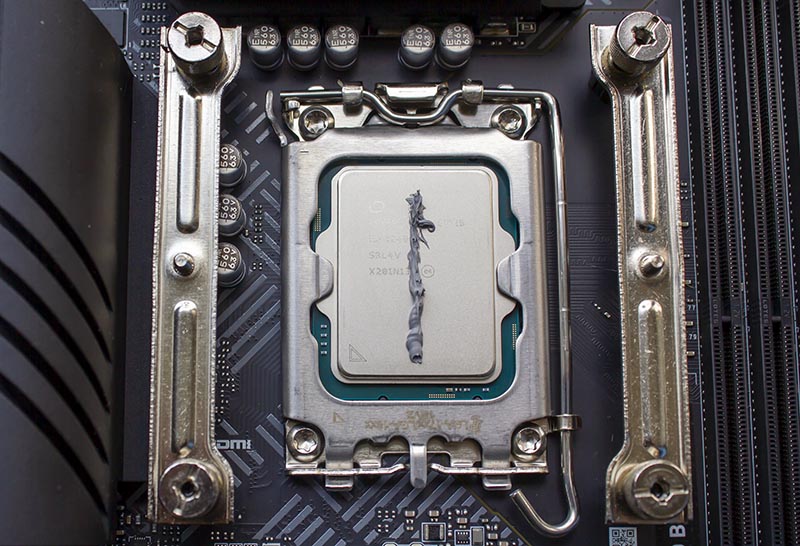

Наносим линейкой термопасту (в инструкции: нанесите тонкий слой на поверхность CPU):

сборка рабочей станции из комплектующих

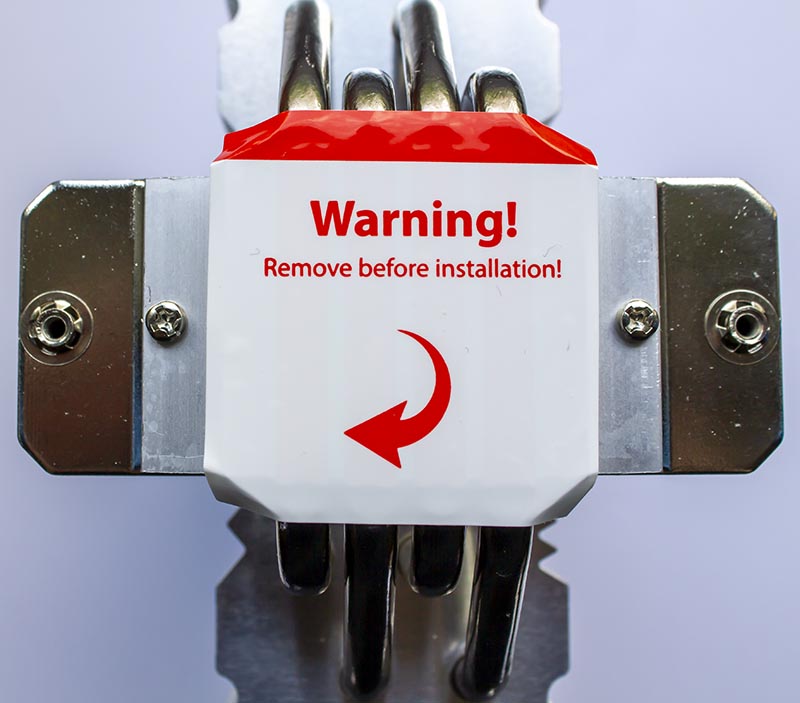

Снимаем защитную плёнку с подошвы кулера:

сборка рабочей станции из комплектующих

И видим технологию прямого контакта:

сборка рабочей станции из комплектующих

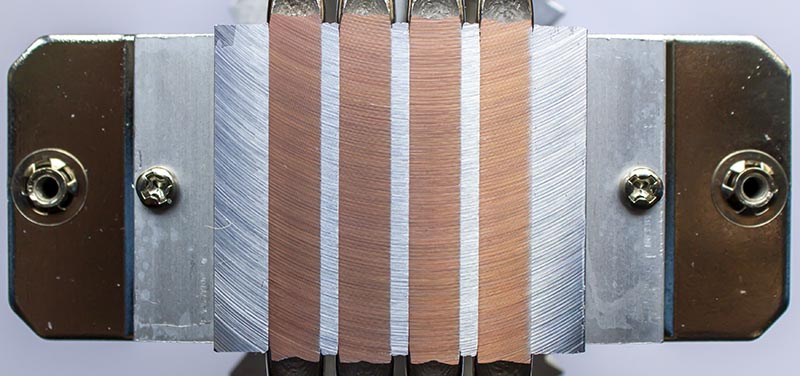

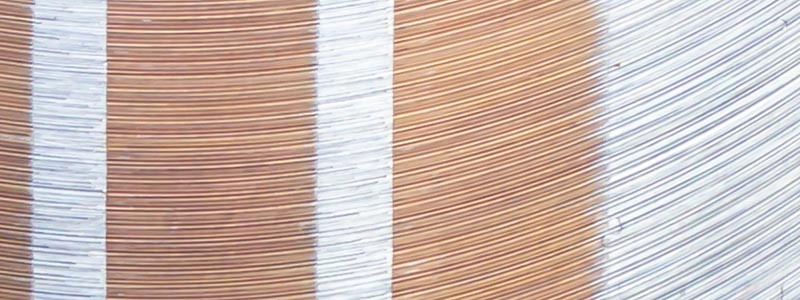

Смотрим качество обработки подошвы:

сборка рабочей станции из комплектующих

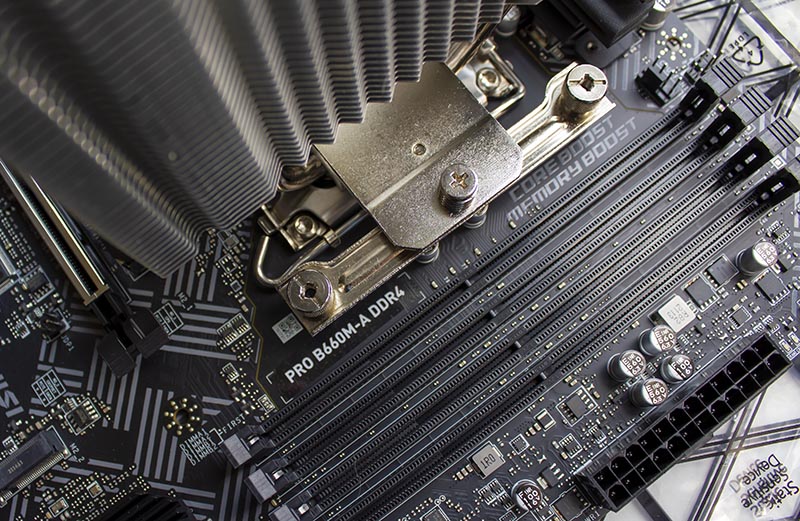

Устанавливем и закрепляем радиатор:

сборка рабочей станции из комплектующих

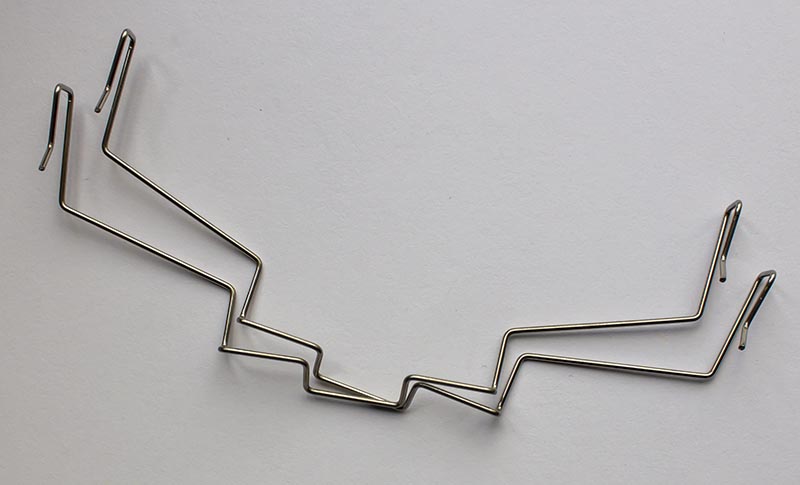

Скобы для крепления вентилятора на радиатор:

сборка рабочей станции из комплектующих

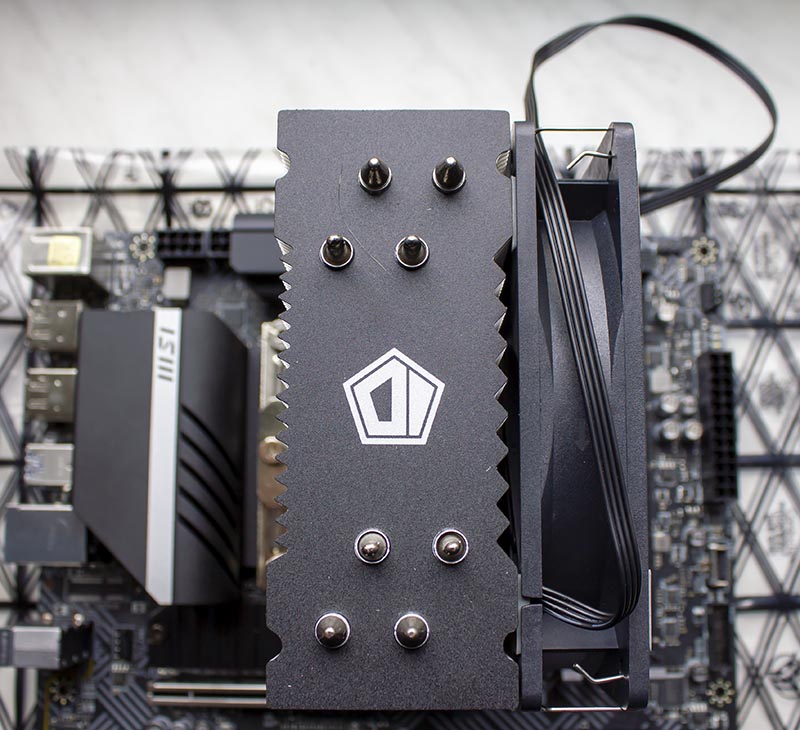

Устанавливаем вентилятор:

сборка рабочей станции из комплектующих

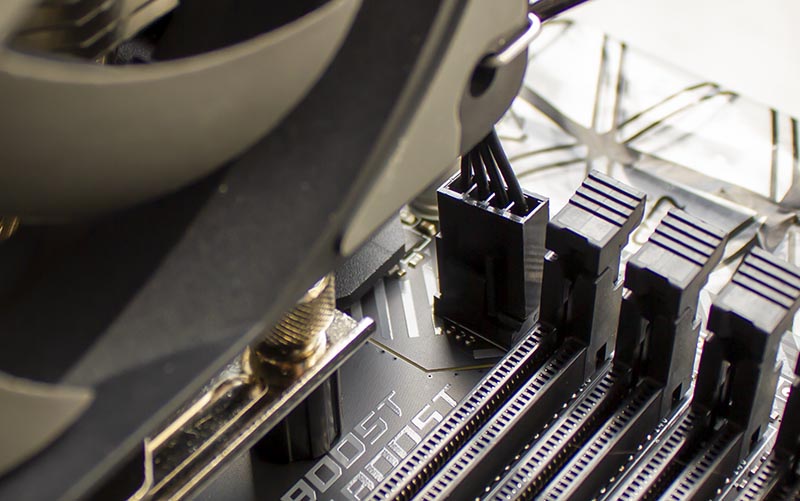

Подключаем его к разъёму: CPU_FAN1 на материнской плате.

сборка рабочей станции из комплектующих

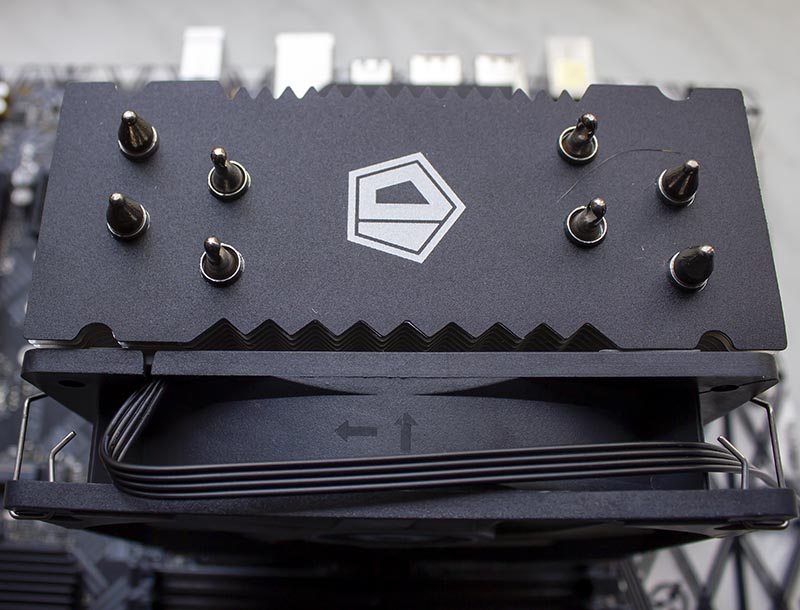

Стрелки движения воздушного потока:

сборка рабочей станции из комплектующих

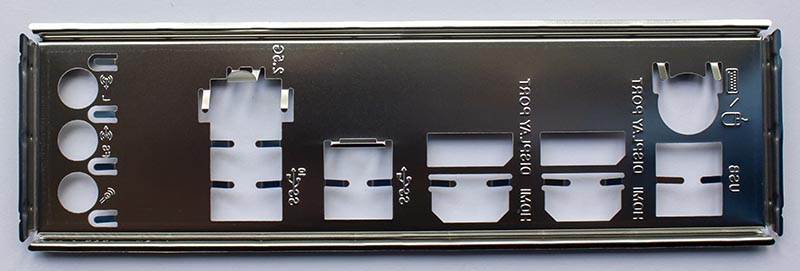

Задняя планка портов ввода-вывода:

сборка рабочей станции из комплектующих

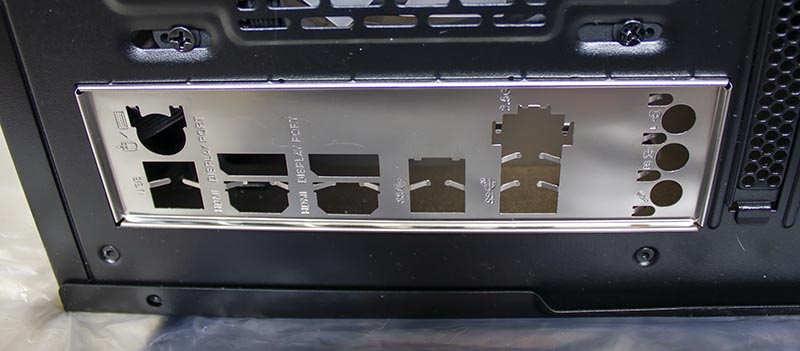

Устанавливаем её в корпус:

сборка рабочей станции из комплектующих

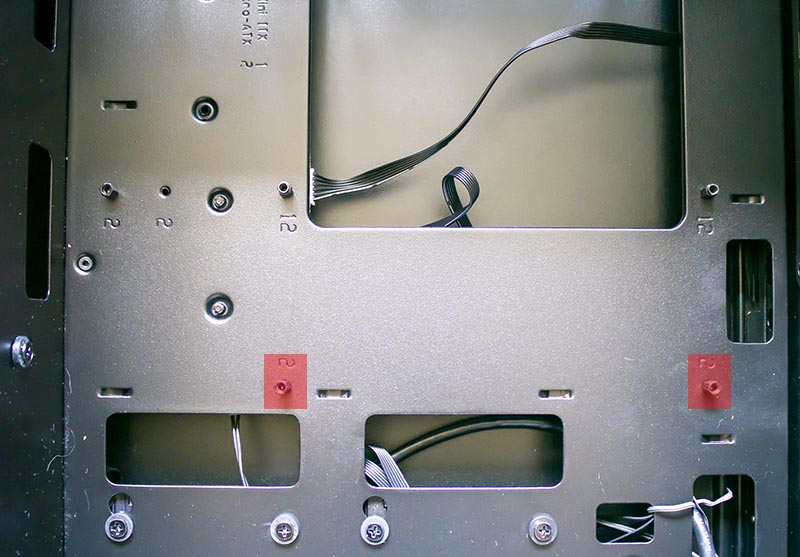

Для Micro-ATX материнской платы необходимо установить дополнительно две втулки для крепления.

сборка рабочей станции из комплектующих

Устанавливаем и закрепляем винтами материнскую плату:

сборка рабочей станции из комплектующих

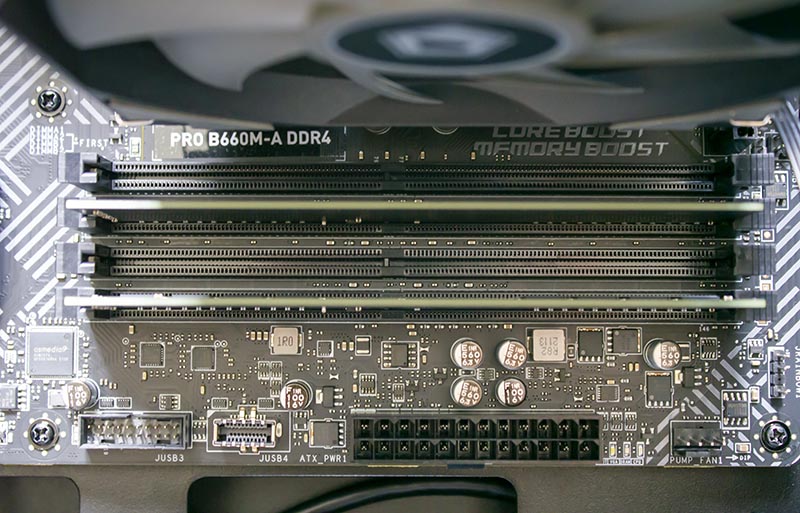

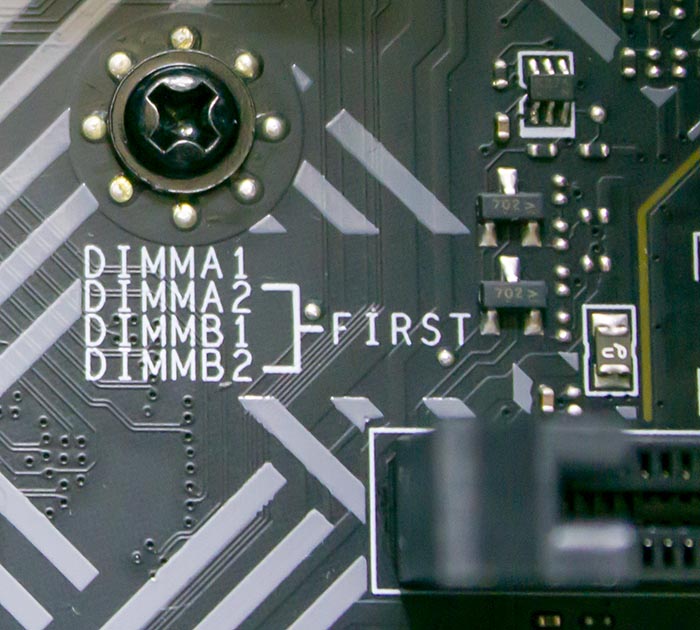

Схема подключения оперативной памяти в слотах, если у вас два модуля, то ставим во второй и четвёртый слот:

сборка рабочей станции из комплектующих

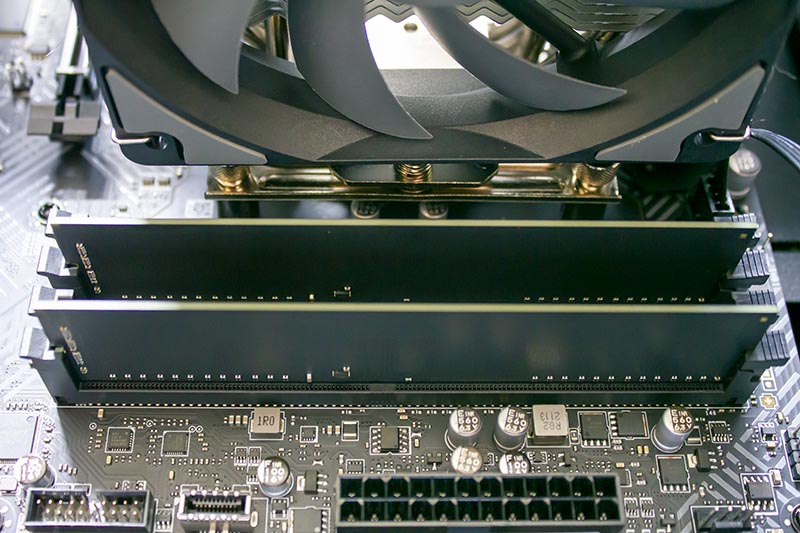

Расположение двух модулей оперативной памяти DDR4-3200:

сборка рабочей станции из комплектующих

сборка рабочей станции из комплектующих

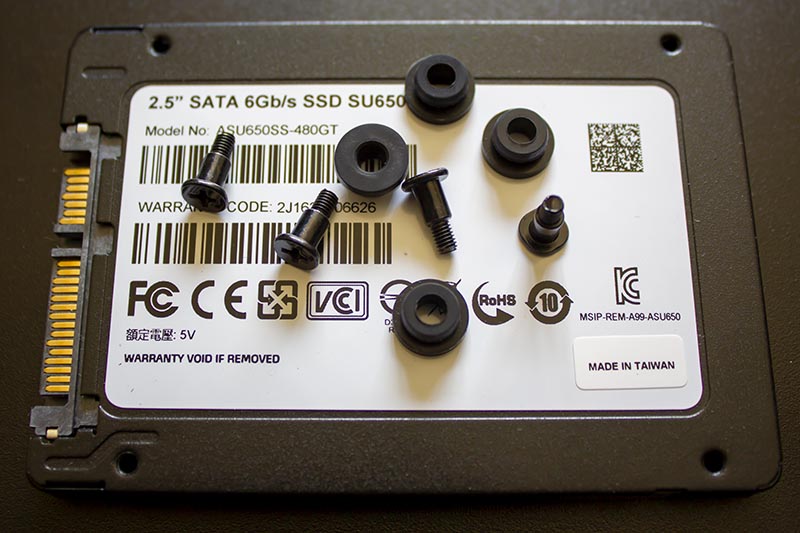

Берём два 2.5-дюймовых SATA накопителя и по три винта с прокладками на твёрдотельник:

сборка рабочей станции из комплектующих

Вкручиваем винты с резиновыми прокладками для предотвращения вибрации (что актуально только для жестких дисков):

сборка рабочей станции из комплектующих

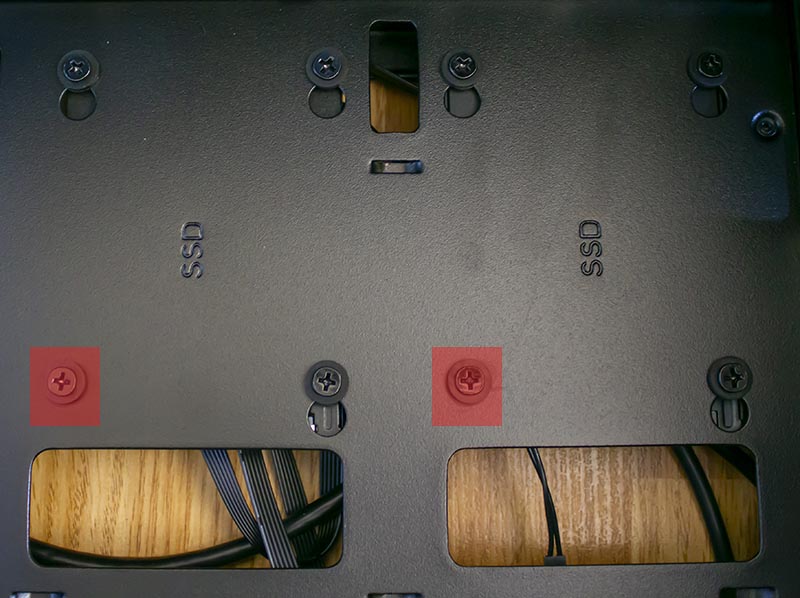

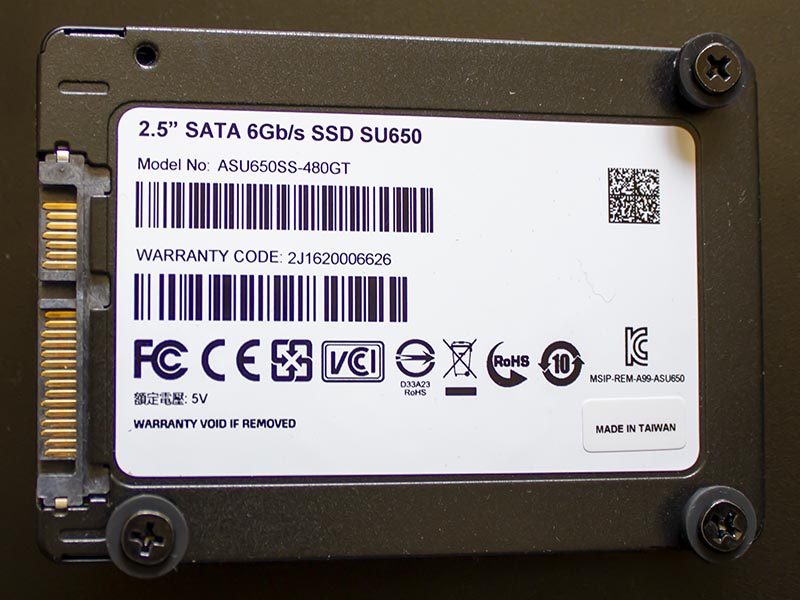

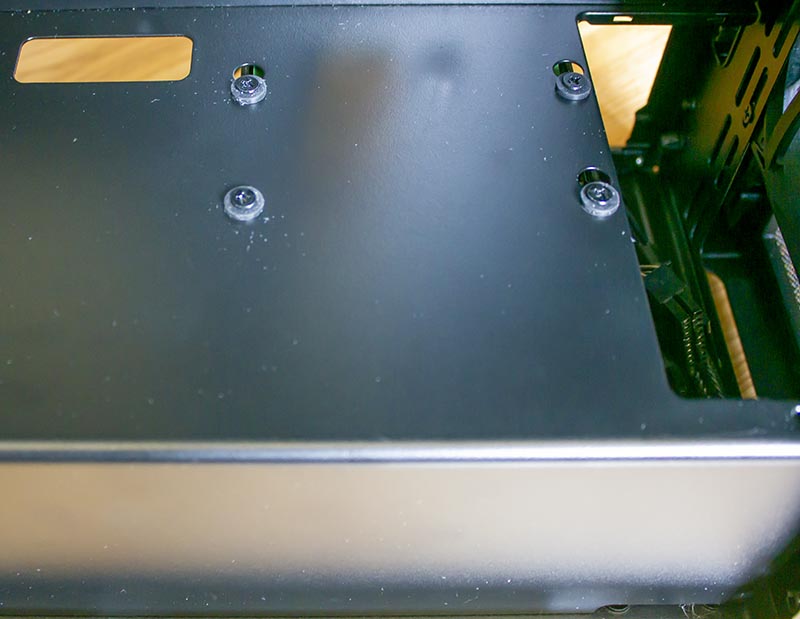

Две резиновых прокладки уже предустановлены, просто через них крепим SSD винтами:

сборка рабочей станции из комплектующих

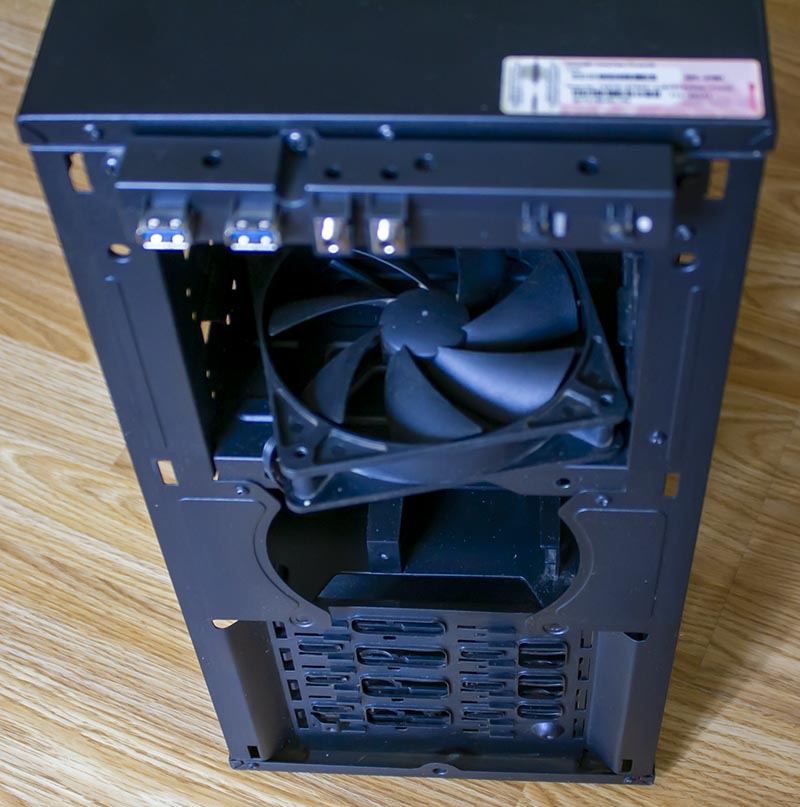

Жёсткие диски, которые брались для апгрейда из корпуса Corsair, демонтируются довольно замысловато. Необходимо снять переднюю панель, потом снять вентилятор на передней панели, и только потом можно получить доступ к скрытым боковым винтам:


сборка рабочей станции из комплектующих

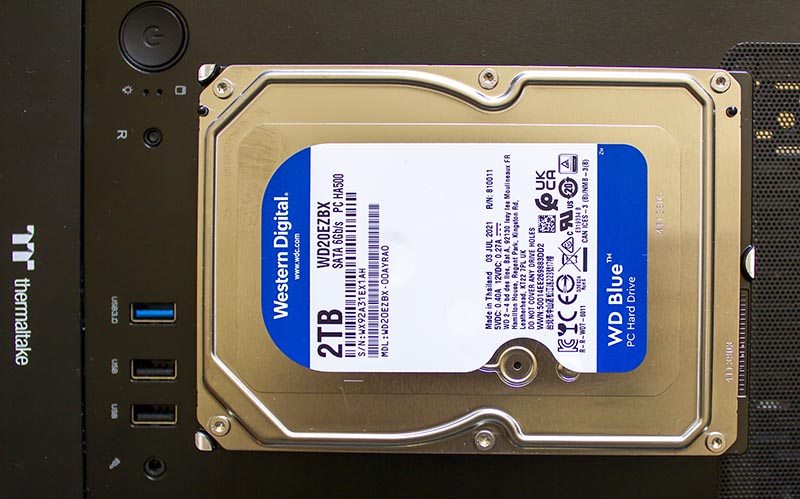

Устанавливаемые жесткие диски: WD Blue WD20EZBX.

сборка рабочей станции из комплектующих

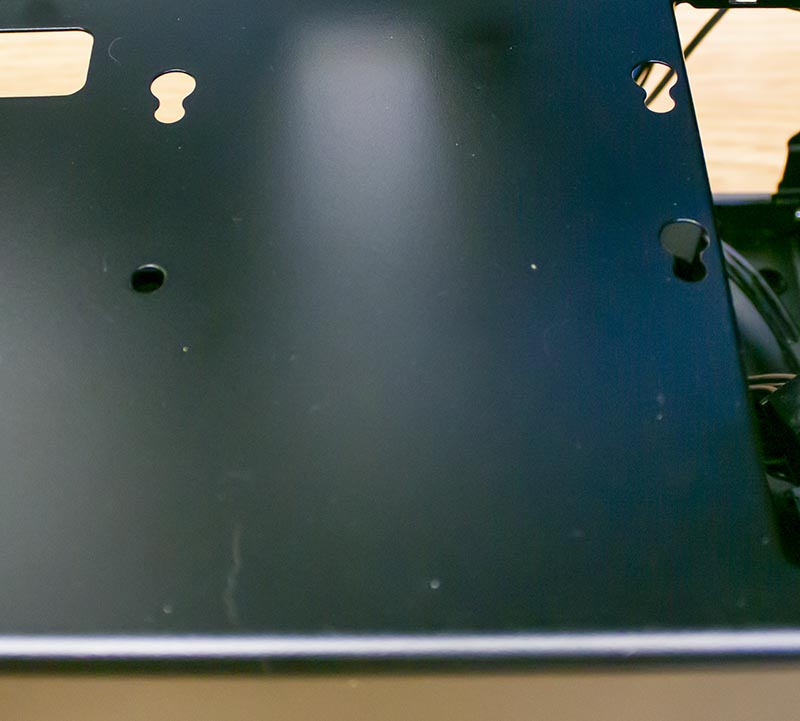

Место крепления 3.5-дюймового накопителя, как видим на четвёртое отверстие необходимо заранее установить резиновую прокладку:

сборка рабочей станции из комплектующих

Прикручиваем три антивибрационные прокладки с винтами к жесткому диску:

сборка рабочей станции из комплектующих

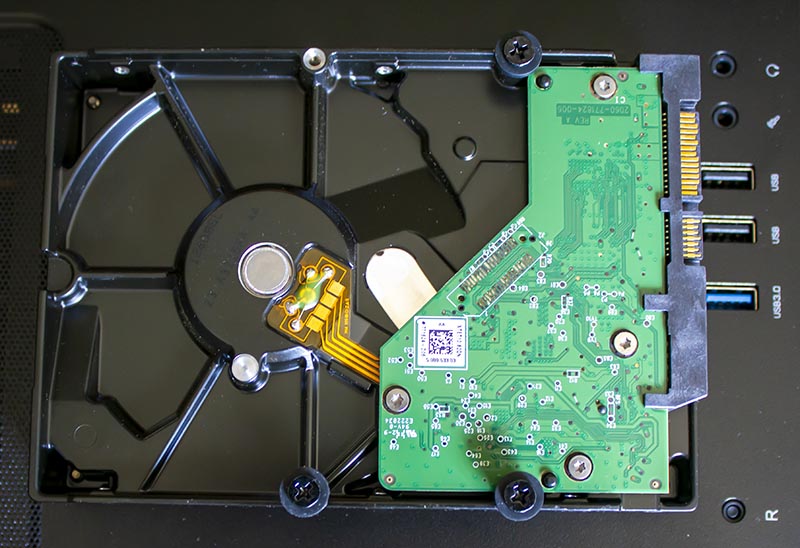

Верхний 3.5-дюймовый жесткий диск будет крепиться верх ногами:

сборка рабочей станции из комплектующих

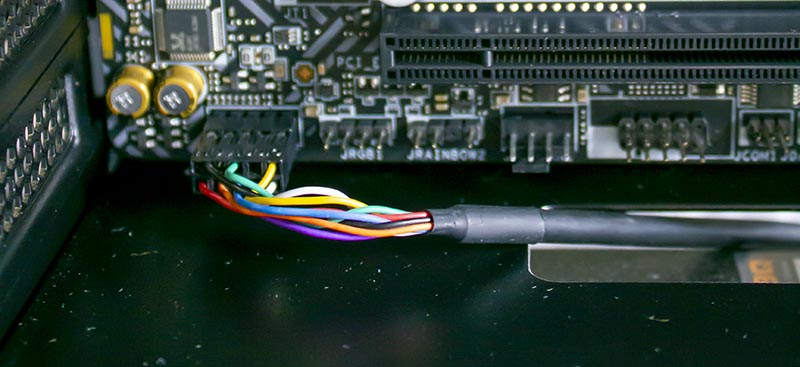

Часть кабелей связанных например с портами на передней панели корпуса Thermaltake V150 TG ARGB Breeze Edition имеют цветные проводки:

сборка рабочей станции из комплектующих

"Кабель менеджмент" без дискретной видеокарты, как видно для портов SATA7/8 идеально подходят Г-образные кабели:

сборка рабочей станции из комплектующих

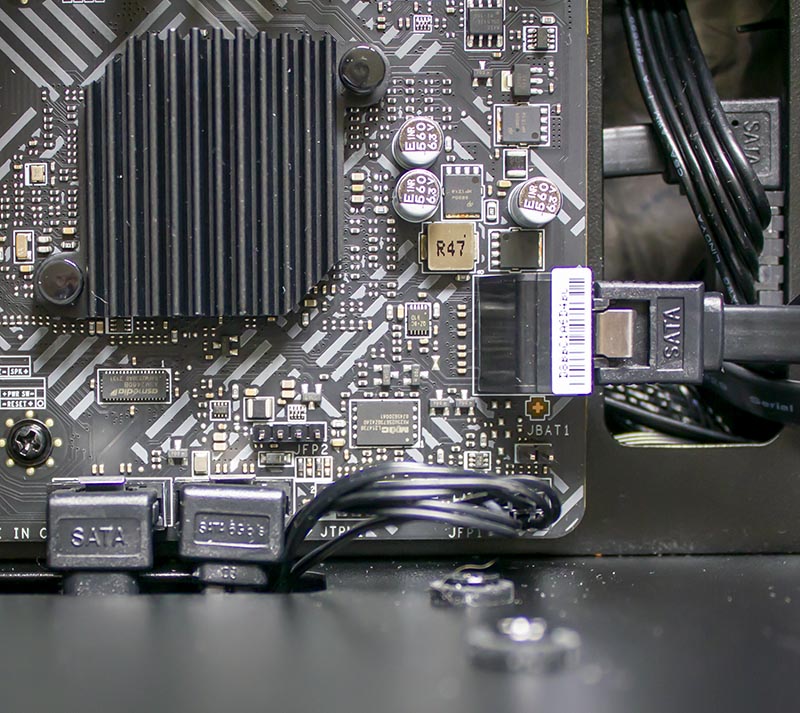

Г-образные SATA разъёмы в слотах SATA 7/8:

сборка рабочей станции из комплектующих

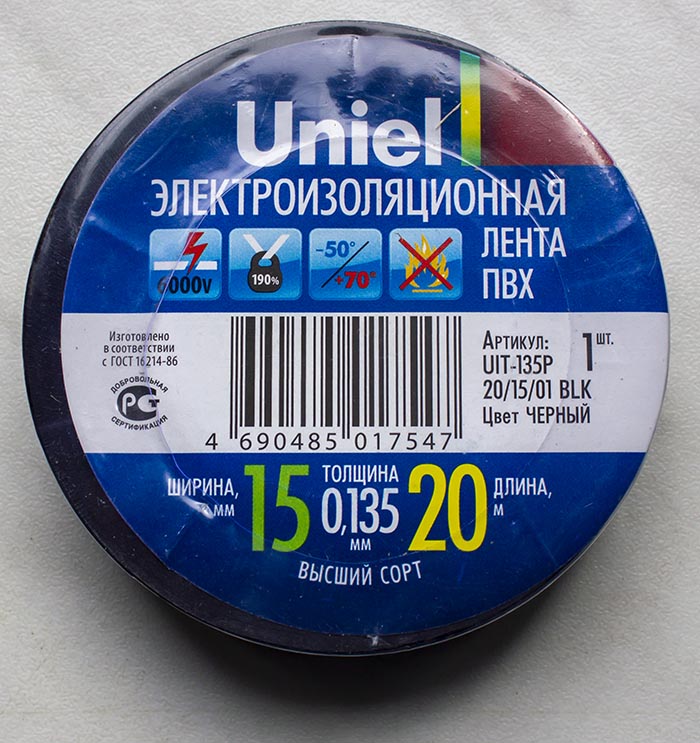

Далее, для того чтобы немного скрыть цветные проводки на разъёмах, воспользуемся: изоляционной лентой Uniel UIT-135P 20/15/01 BLK. Изготовлена в соответствии с ГОСТ. Цвет чёрный.
Она используется для маркировки и электроизолирования оголённых токопроводящих частей проводов и кабелей в электротехнических работах. Проводить работы только при отключеннм электропитании.


сборка рабочей станции из комплектующих

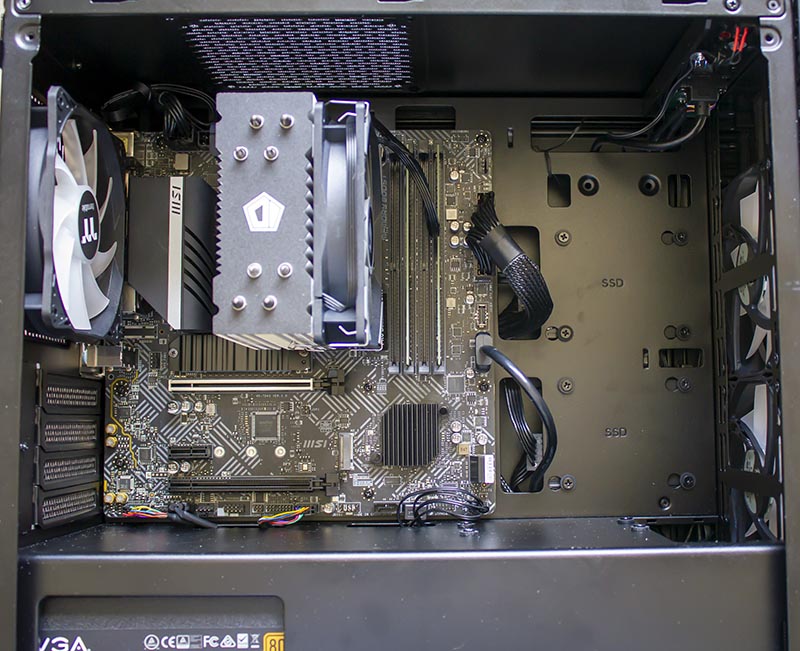

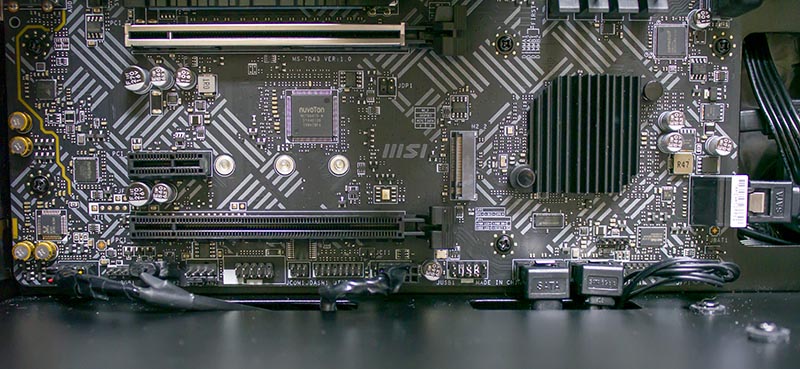

Смотрим на результат:

сборка рабочей станции из комплектующих

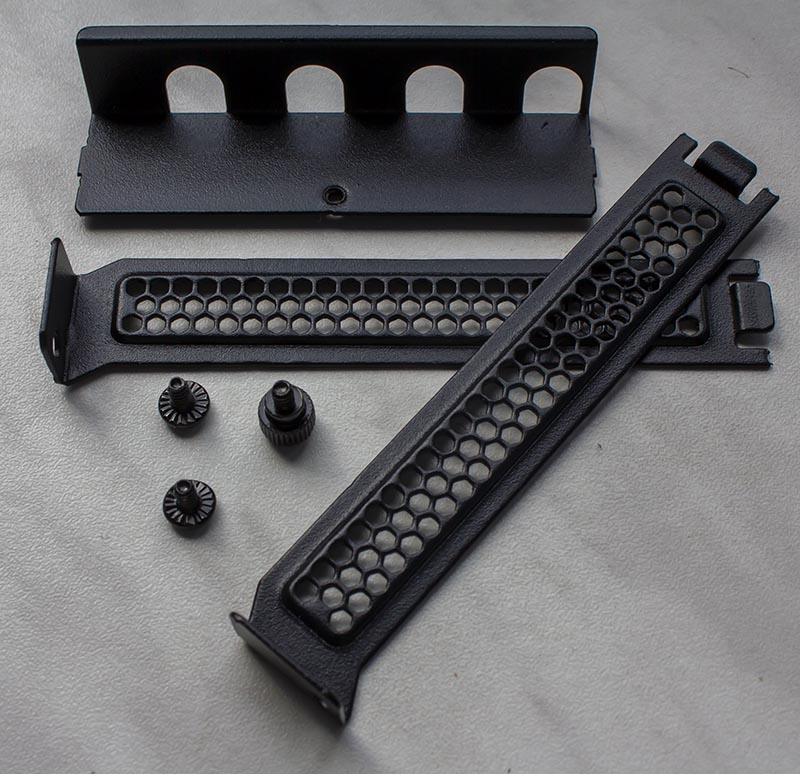

Снимаем заглушки для слотов расширения, задняя стенка как и у совсем дешевых корпусов из тонкого металла, но так как заглушки на винтах, а не выламываются, это не так и критично:


сборка рабочей станции из комплектующих

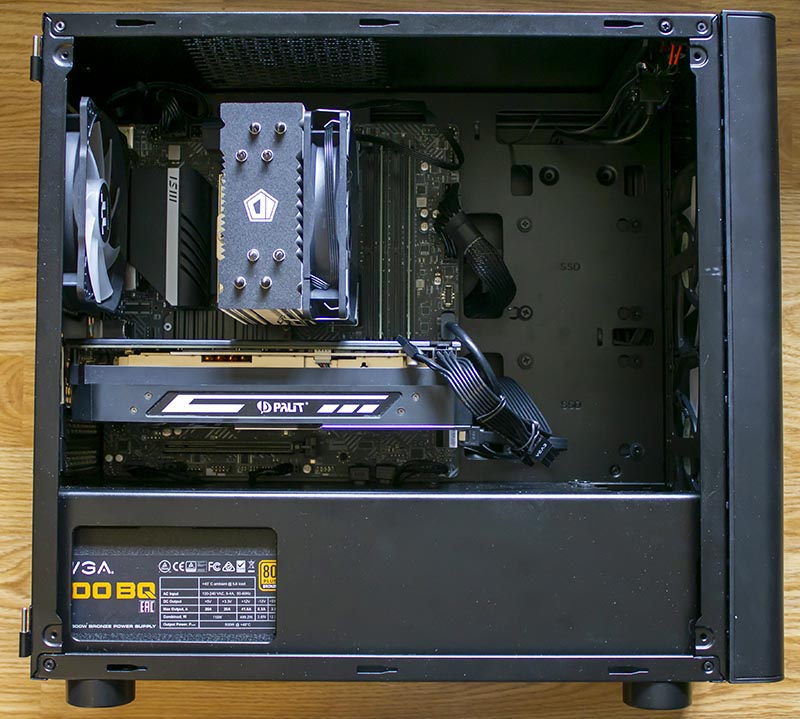

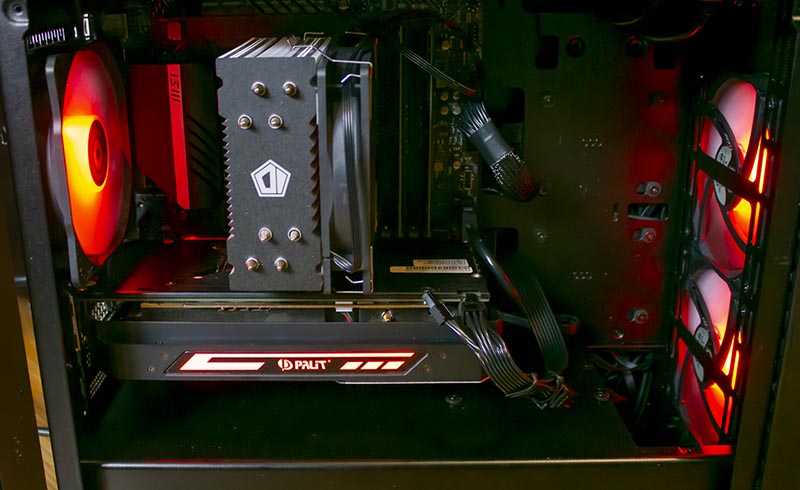

Устанавливаем видеокарту в корпус:

сборка рабочей станции из комплектующих

Как выглядит подсветка у корпуса по-умолчанию:

сборка рабочей станции из комплектующих

Читаем далее про выбор XMP профиля для оперативной памяти.
