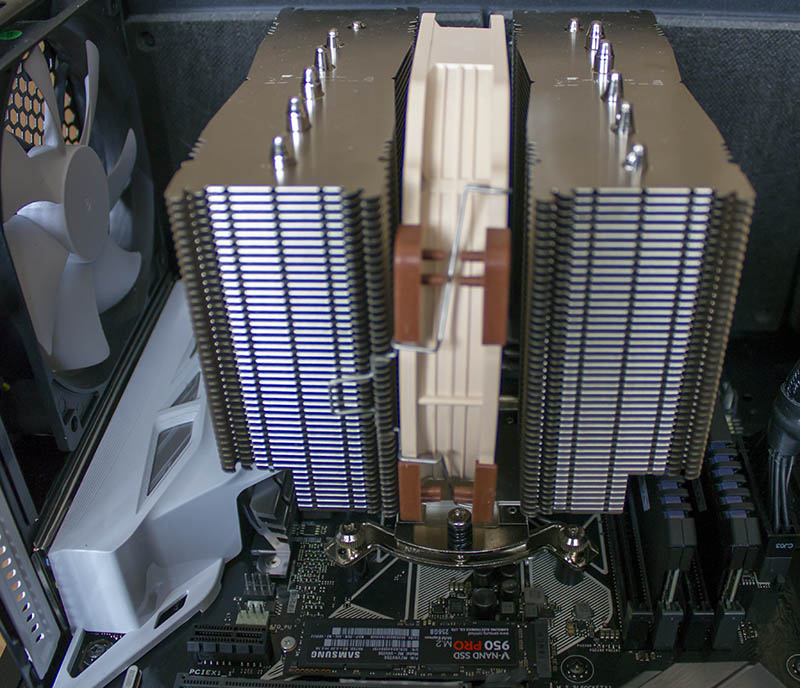

Устанавливаем M.2 PCIe NVMe накопитель Samsung 950 PRO (MZ-V5P256BW) в M2_2 слот.


ASUS PRIME Z370-A

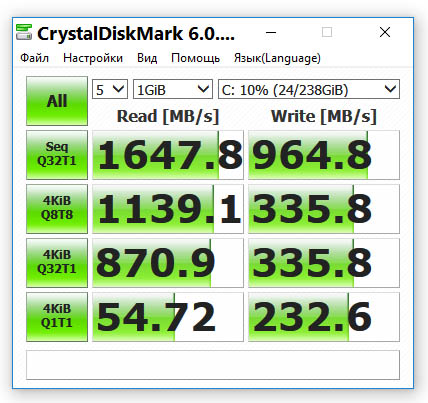

С помощью бенчмарка CrystalDiskMark 6.0.0 x64 проверяем скорость работы твердотельного накопителя Samsung 950 PRO, и видим, что скорость чтения "порезана".


ASUS PRIME Z370-A

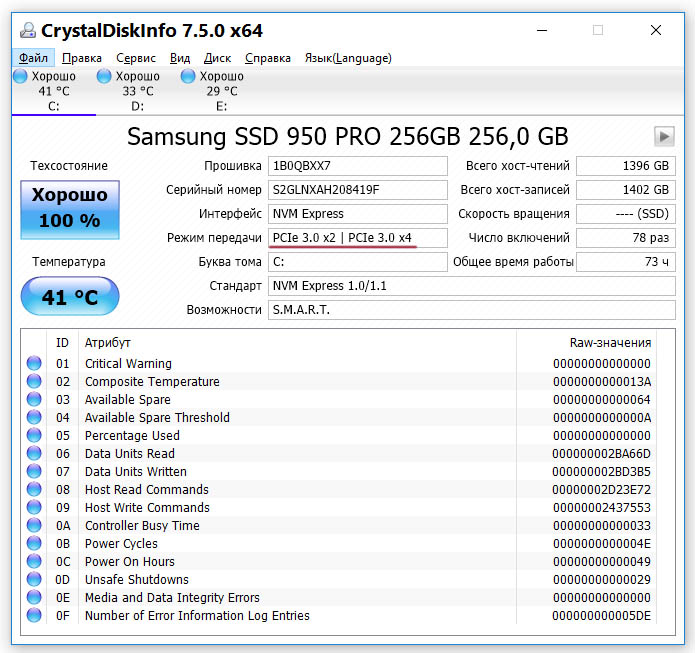

Запускаем утилиту CrystalDiskInfo 7.5.0 x64 и видим, что у диска Samsung 950 PRO (MZ-V5P256BW) режим передачи выставлен PCIe 3.0 x2 (вместо х4).


ASUS PRIME Z370-A

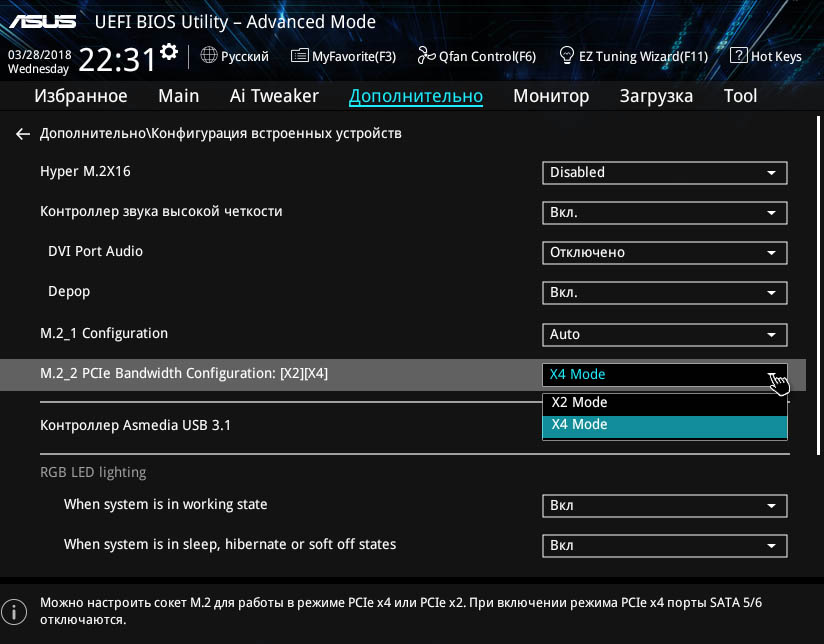

Идем в BIOS материнской платы ASUS PRIME Z370-A, далее переходим в расширенный режим: Advanced Mode (F7), закладка Дополнительно > Конфигурация встроенных устройств > M2_2 PCIe Bandwidth Configuration: [X2][X4] и выбираем режим: X4 Mode.


ASUS PRIME Z370-A

Save & Exit (F10). OK.

ASUS PRIME Z370-A

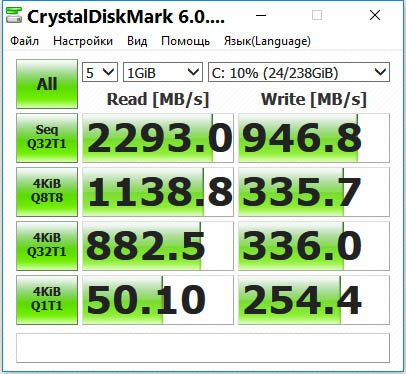

Еще раз запускаем бенчмарк CrystalDiskMark 6.0.0 x64 и видим, что скорость чтения Seq Q32T1 для Samsung 950 PRO (MZ-V5P256BW) увеличилась с 1647 Мб/с до 2293 Мб/с.


ASUS PRIME Z370-A

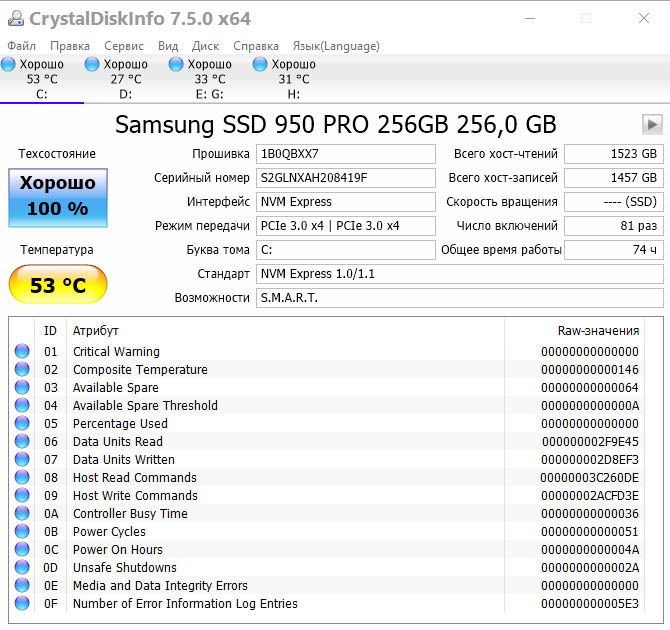

Утилита CrystalDiskInfo 7.5.0 x64 показываем нам, что у диска Samsung 950 PRO (MZ-V5P256BW) режим передачи выставлен как PCIe 3.0 x4.


ASUS PRIME Z370-A

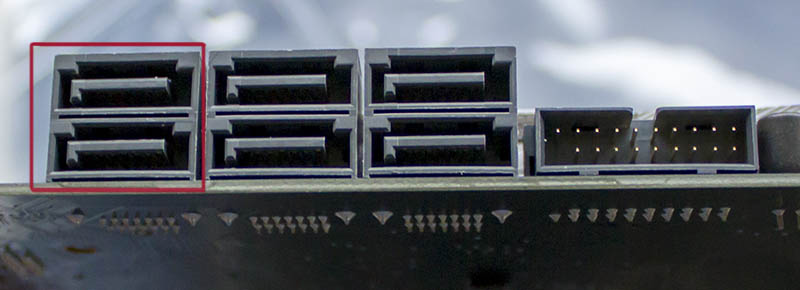

Но в этом случае, у нас отвалятся два SATA порта: SATA6G_5 и SATA6G_6.

ASUS PRIME Z370-A

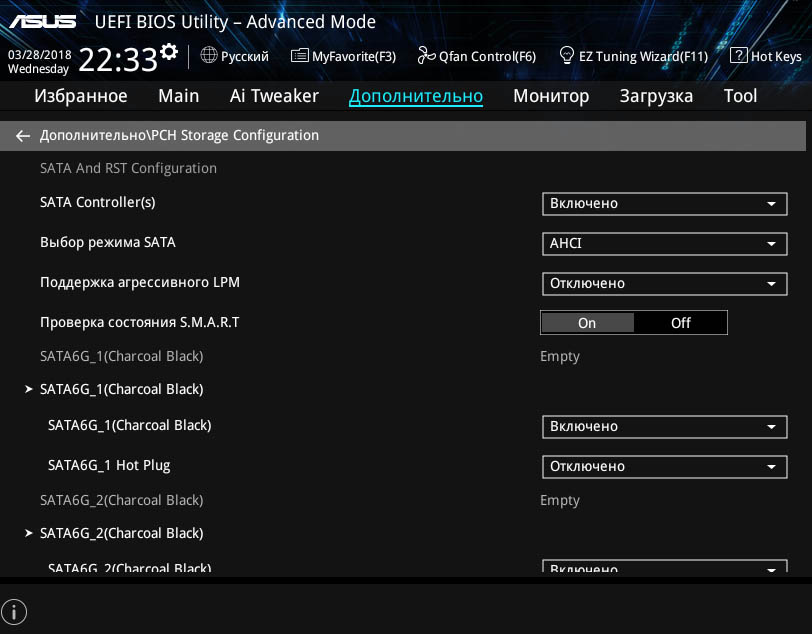

Какие диски подключены и активны, можно проверить в Advanced Mode (F7), закладка Дополнительно > PCH Storage Configuration.


ASUS PRIME Z370-A
