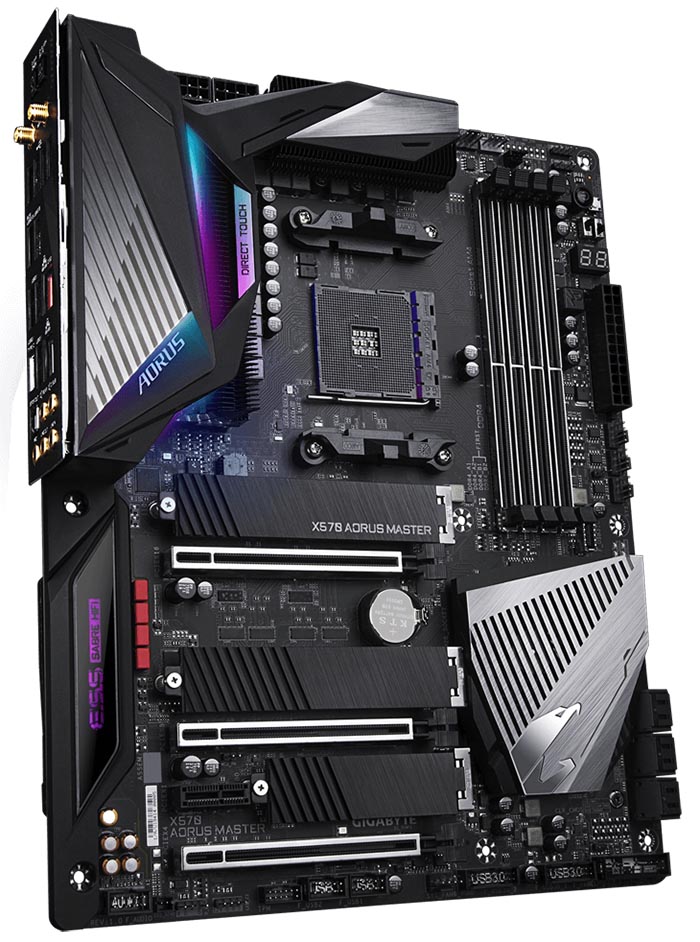

GIGABYTE X570 AORUS MASTER
Компания GIGABYTE выпустила материнскую плату X570 AORUS MASTER построенную на базе чипсета AMD X570. Её ключевые особенности: 14-фазный цифровой VRM-модуль Ifineon, массив радиаторов Fins-Array и тепловые трубки прямого контакта, три PCIe 4.0 M.2 разъёма с радиаторами Thermal Guards, модуль Intel WiFi 6 802.11ax, ЦАП ESS SABRE HiFi 9118, LAN-контроллеры 2.5GbE + 1GbE, порты USB Type-C, функция RGB Fusion 2.0.
- 14-фазный VRM-модуль питания на базе цифровых компонентов Infineon PowIRstage.
- 8-слойная печатная плата (PCIe 4.0 Ready), высокое качество сигнала, печатная плата Ultra Durable.
- Модуль Intel WiFi 6 802.11ax 2T2R и Bluetooth 5, две антенны AORUS.
- Контроллеры: Realtek 2.5GbE LAN и Intel i211AT GbE LAN, утилита cFosSpeed.
- Совершенная схема охлаждения: массив радиаторов Fins-Array, тепловые трубки прямого контакта, термопрокладки LAIRD, 5 Вт/мхК, защитная пластина на тыльной стороне платы.
- Три M.2-разъема: PCIe 4.0/3.0 x4, и 3х радиатора Thermal Guards.
- МС DualBIOS на цанговых панелях, функции Q-Flash Plus и Clear CMOS. Функция Q-Flash Plus для обновления микрокода BIOS без необходимости установливать в систему ЦП, модули ОЗУ и графическую плату.
- Технология AMP-UP Audio: аудиокодек Realtek ALC1220-VB, ЦАП ESS 9218 SABRE, High-End аудиоконденсаторы (WIMA и Nichicon Fine Gold), позолоченные контакты аудиоразъемов.
- Детектор шума.
- 4 DIMM-разъема для ОЗУ DDR4 (двухканальный режим, защита колодок Ultra Durable).
Функция USB DAC-UP 2 в составе плат AORUS – это логичное развитие фирменной технологии с идентичным названием.
- Цельнометаллические контакты разъема питания: 24-контактный ATX-разъём питания, разъём питания ЦП (8+8 контактов).
- Микросхема PCIe 4.0 Turbo B-Clock.
- Разъём для подключения фронтальных USB 3.2 Gen2
Type-C портов на корпусе.
- Разъем PCIe 4.0 x16/x8/x4: три PCIe разъёма с защитой Ultra Durable. Защитный экран для разъемов PCIe.
- Функция быстрой зарядки USB-устройств средствами TurboCharger.
- Функция RGB Fusion 2.0: два разъёма для адресуемых LED-линеек и два разъёма RGB LED.
Сфера применения плат X570 AORUS существенно расширена благодаря интерфейсу PCIe 4.0, в частности, средствами разъемов PCIe 4.0, а также M.2-разъемов PCIe 4.0 и ASIC-микросхемы PCIe 4.0 B-Clock; оптимизирована производительность и предусмотрена возможность конфигурировать систему сообразно запросам опытных пользователей и поклонников экстремальных игр. Функционал PCIe 4.0-микросхемы B-Clock Tuning и печатная плата серверного класса позволяют добиться максимальной производительности подключаемых периферийных устройств.
Realtek ALC1220-VB стандарта HD Audio (соотношение сигнал/шум 120 дБ (A) и интеллектуальный усилитель для наушников, автоматически определяют полное сопротивление подключенных наушников, помогая минимизировать искажения и избежать падения уровня громкости. Новый аудиоконтроллер VB-серии способен динамично транслировать вашу речь в Сеть средствами микрофона подключенного к адиоразъему на передней или задней панели (соотношение сигнал/шум - 110/114 дБ (A) соответственно).
Микрофонный вход с расширенным динамическим диапазоном позволяет игрокам отчетливо слышать речь каждого члена вашей команды. Долой недопонимание и путаницу!
Интуитивно понятный пользовательский интерфейс и расширенный функционал приложения RGB Fusion 2.0 позволяют быстро и максимально эффективно настроить подсветку любого совместимого с данной технологией устройства. Объединяйте в одну схему подсветки материнскую плату и графический 3D-ускоритель, периферийные устройства и другие компоненты, придайте Вашему игровому ПК уникальный неповторимый облик и поделитесь персональными профилями с друзьями. Новый режим подсветки <Игра> позволяет применить доступные световые эффекты к выбранным игровым приложениям, помогая сделать развлечения на ПК еще более интерактивными и приобрести неоценимый игровой опыт.
Благодаря Smart Fan 5 пользователи могут быть уверены в том, что их игровой ПК будет функционировать в наиболее благоприятном температурном режиме без ущерба для производительности. Благодаря термодатчикам, размещенным на материнской плате, средствами Smart Fan 5 можно контролировать работу каждого вентилятора. Кроме того, Smart Fan 5 - это еще и большее количество гибридных разъемов для подключения вентиляторов, которые поддерживают режимы работы PWM и Voltage, обеспечивая максимальное удобство обслуживания установленной жидкостной системы охлаждения.
В рамках концепции нового дизайна плат GIGABYTE на разъемах PCIe установлены экраны из нержавеющей стали, благодаря которым пластиковые колодки приобретают дополнительную защиту и готовы к инсталляции любых PCI Express плат расширения.
Защита Ultra Durable для модулей ОЗУ. Эксклюзивный дизайн плат AORUS - экран из нержавеющей стали, который препятствует деформации печатной платы и устраняет причины возможных помех, вызванных электростатикой.
Поделитесь с друзьями незабываемыми впечатлениями от прохождения того или иного эпизода игры с помощью XSplit Gamecaster + Broadcaster! Полностью оптимизированная процедура интеграции в социальные сети и интерактивное общение в режиме реального времени – оставайтесь в эпицентре событий, не теряя нитей игры. Всего один щелчок кнопкой мыши, и все ваши действия в игре переместят видеопоток в Twitch. Управляйте игрой как профи!
Построена на чипсете: AMD X570 – это первый в мире чипсет с поддержкой PCIe 4.0, сочетающий функции и возможности управления класса «для энтузиастов» с максимальной пропускной способностью для графики и хранилищ данных.
Сокет: AM4. Данная материнская плата совместима с процессорами AMD Ryzen 3-го и 2-го поколений.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 128Гбайт (32-Гбайт оносторонние DIMM-модули), поддержка двухканальной DDR4 3200/2933/2667/2400/2133 MHz. Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16. Поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Слоты расширения: 3х PCIe 4.0/3.0 x16 (работающие в режимах: x16/х0/х4 или x8/x8/х4, нижний слот использует линии чипсета)
Поддержка Multi-GPU конфигураций: NVIDIA 2-Way SLI (две видеокарты nVidia, используют только линии процессора) и AMD 3-Way CrossFireX (три видеокарты AMD, могут использовать линии чипсета).
4х порта USB 3.2 Gen2 (3x Type-A, 1x Type-C) реализованы силами чипсета, 2х USB 3.2 Gen1 порта и 4х порта USB 2.0, 2x SMA антенных разъёма (2T2R), S/PDIF оптический выход и 5х аудио джеков, 2x RJ-45.
Дисковая подсистема: 3x M.2 слота с радиаторами охлаждения GIGABYTE M.2 Thermal Guard: 2242/2260/2280/22110 (интерфейс PCIe 4.0 х4/х2 и SATA), верхний слот использует линии процессора. Два нижних используют линии чипсета (один из них 2242/2260/2280).
6х SATA 6.0 Гб/с портов с поддержкой функций RAID уровней: RAID 0, RAID 1, RAID 10.
Сеть: два LAN контроллера Realtek 2.5GbE LAN (10/100/1000/2500 Мбит) и Intel i219v Gigabit LAN (10/100/1000 Мбит).
Беспроводная сеть, модули: Wi-Fi 802.11a/b/g/n/ac/ax, поддержка диапазонов 2,4/5 ГГц и Bluetooth 5. Поддерживается стандарт беспроводной связи 11ax 160 МГц и скорость передачи данных до 2,4 Гбит/с. Реальная скорость передачи данных зависит от оборудования и окружающей среды в зоне приема/передачи сигнала.
Разъем для TPM-модуля (Trusted Platform Module), 2x6 контактов только для модуля GC-TPM2.0_S.
Данная материнская плата обладает высококачественной аудиосистемой на базе встроенного 8-канального звукового кодека Realtek ALC1220-VB.
Высококачественный ЦАП ESS SABRE 9218 DAC.
Разъем "линейный выход" (на фронтальной панели) с поддержкой сигнала в формате DSD.
Семь 4-контактных разъемов для подключения системных вентиляторов и процессорного кулера, и 6х температурных датчика. Отлаженное взаимодействие датчиков и терморезисторов.
2x 128 Mbit flash, AMI UEFI BIOS, поддержка DualBIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.
14 фазная схема питания процессора. Цифровой PWM Controller и DrMOS. 8-слойная печатная плата Ultra Durable.
Разъемы питания: 1x 24-pin ATX, 2х 8-pin ATX 12V.
Поддержка операционных систем: Microsoft Windows 10 64-разрядная.
Форм-фактор: ATX, 305х244мм. 9х стандартных отверстий для крепления платы в корпус.
Гарантия: 3 года.
