Samsung NP300E5C-U06RU

Появилась необходимость проапгредить старый ноутбук Samsung NP300E5C-U06RU, который грузился 3 минуты и 47 секунд, прежде чем мышка начинала реагировать на какие-то действия. Было удалено два бесплатных антивируса, куча браузеров, различный хлам из софта (в Диспетчере задач, после загрузки висело более 100 процессов), почищена автозагрузка (msconfig > Автозагрузка и снимаем галки перед пунктами, нажимаем на кнопку: Применить и перезагружаем ноутбук).


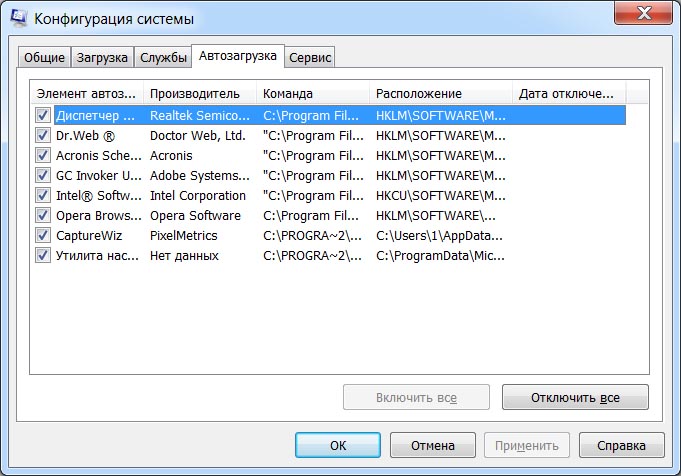

Samsung NP300E5C-U06RU

Также был установлен лицензионный антивирус Dr.Web Security Space 12.0.

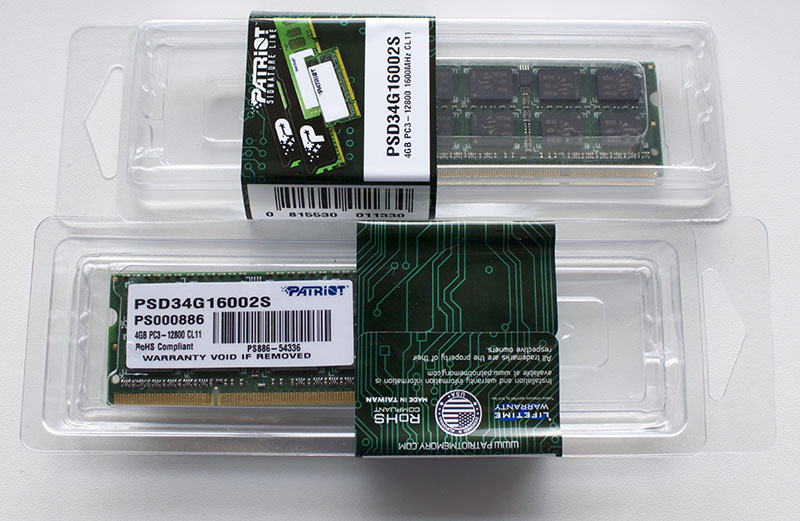

Для апгрейда памяти ноутбука Samsung NP300E5C-U06RU были приобретены DDR3-1600 SODIMM модули памяти Patriot PSD34G16002S в Retail упаковке. Два модуля по 4Гб, PC3-12800, unbuffered, CL11-11-11, 1.5В, гарантия - 120 месяцев.


Samsung NP300E5C-U06RU

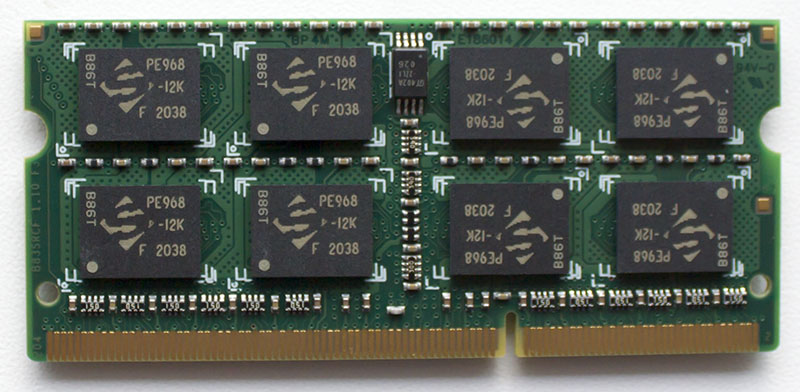

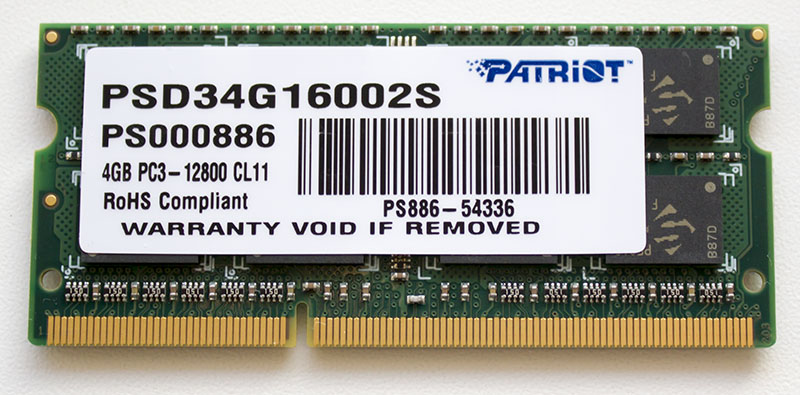

Фото модуля памяти Patriot PSD34G16002S PS886-54336.

Samsung NP300E5C-U06RU

Модули памяти имеют 16-чиповую (8 чипов на каждой стороне) организацию, что важно для совместимости. Двухранковая организация 256M x 16 (то есть 16 чипов по 256 Мбайт с двусторонним размещением на печатной плате) идеально подходит к старым ноутбукам (2008 года и выше).
Поддерживает следующие режимы полосы пропускания PC-8500 (1066МГц), PC-10600 (1333МГц), PC-12800 (1600МГц) и работу со следующими мобильными чипсетами: Intel HM55, HM57, HM75, HM76.


Samsung NP300E5C-U06RU

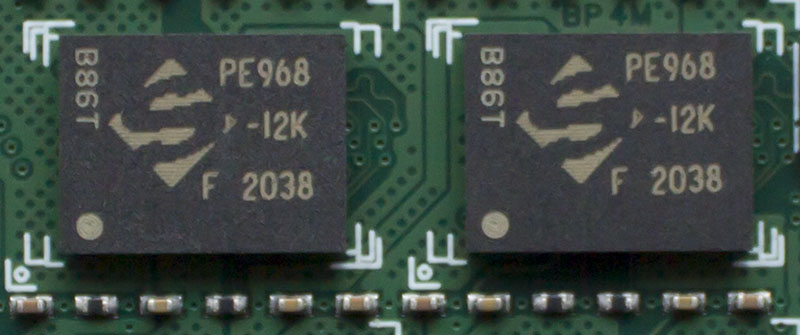

Модуль памяти Patriot PSD34G16002S построен на чипах Spectek (отбраковка Micron) PE968-12K F 2038.

Samsung NP300E5C-U06RU

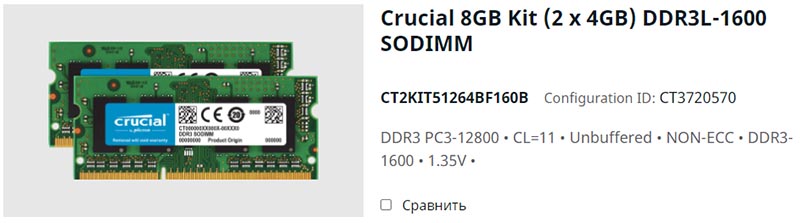

Даже на официальных сайтах производителей, для ноутбуков Samsung 300E5C рекомендуются (обещается совместимость) модули памяти с 8-чипами (как на скрине ниже, но с такой же маркировкой есть в продаже модули памяти с 16-чипами), например набор Crucial CT2KIT51264BF160B (два модуля CT51264BF160B).
Непонятно на какой версии BIOS они тестировались, какие модули с 8-чиповой или 16-чиповой организацией, мало того, это вообще DDR3L модули памяти с напряжением 1.35В (а не 1.5В).


Crucial CT2KIT51264BF160B

Из отзывов пользователей даже один модуль памяти Crucial CT51264BF160B со штатной планкой не позволяет нотбуку Samsung R580 NP300E5C-A06CA загрузиться. В продаже также можно встретить модули памяти CT51264BF160BJ, в которых используется всего 4 чипа в односторонней компоновке (есть в рознице варианты с 8 чипами с той же маркировкой).
Поэтому будьте внимательны при покупке, ориентируйтесь только на 16-чиповые модули памяти.

...........................

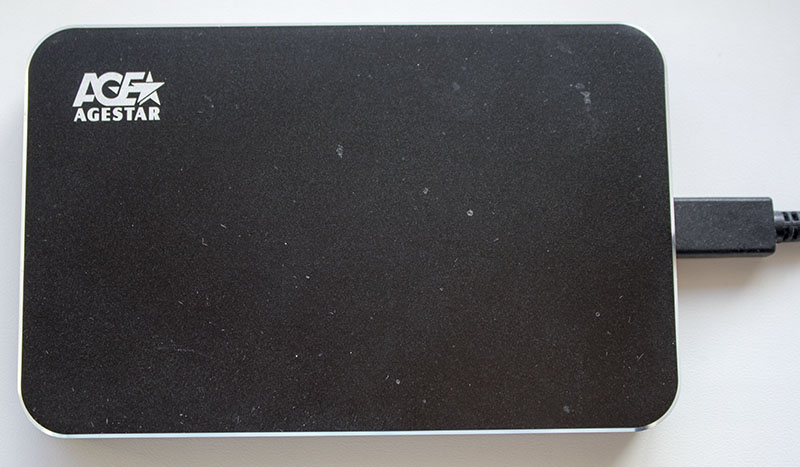

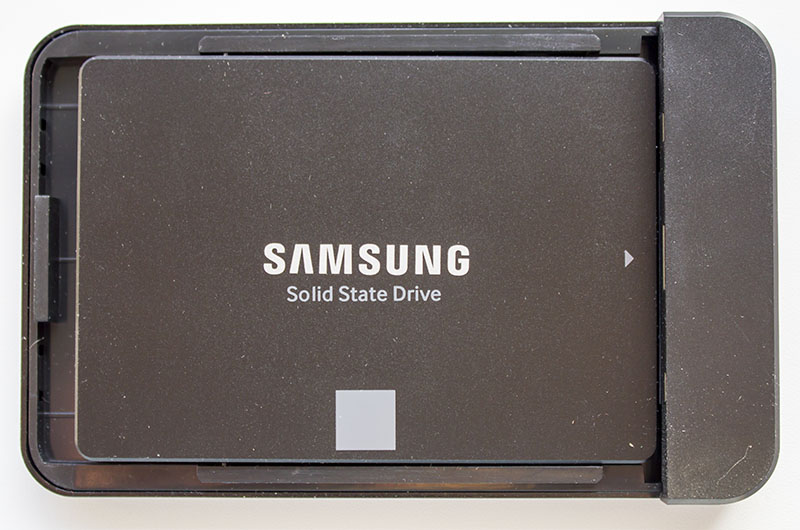

Для апгрейда жесткого диска (и клонирования системы) был куплен фирменный SSD накопитель: Samsung 870 EVO (MZ-77E500BW), того же объёма, как и предустановленный жёсткий диск.
Для клонирования системы (так как вспомнить пароли, это большая проблема с данным ноутбуком) использовался фирменный софт Samsung Data Migration, для которого необходима внешняя USB коробочка, в нашем случае это: AgeStar 3UB2A18C.


Samsung NP300E5C-U06RU

Использовался USB 3.1 кабель USB Type-C - USB Type-A.

Samsung NP300E5C-U06RU

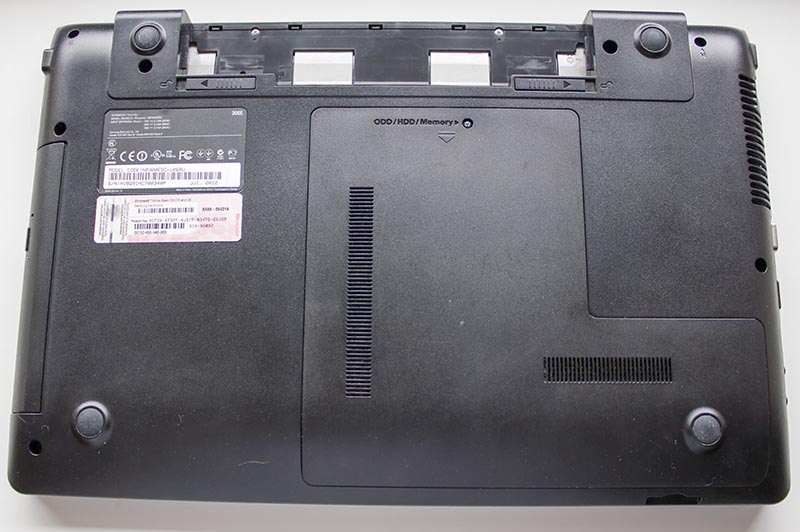

Для начала, отключаем ноутбук Samsung NP300E5C-U06RU от питания и снимаем аккумулятор.

Samsung NP300E5C-U06RU

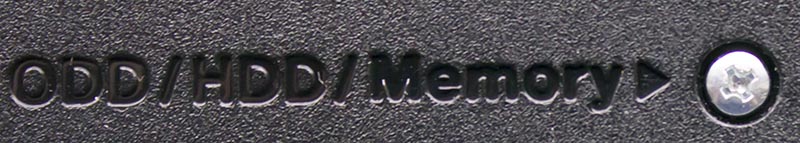

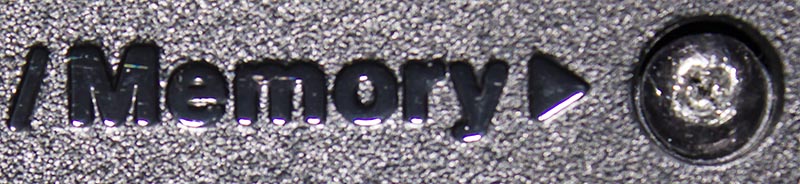

Отсек для извлечения памяти и HDD/SSD был посажен на нестандартный винт (?), отличающийся от других винтов задней крышки ноутбука.
При дальнейших попытках его открутить, встал возникать уже вопрос: Что делать с сорванным/слизанным винтом в ноутбуке или другой технике?


Samsung NP300E5C-U06RU

Хорошо, что дело не дошло до следующего совета: "Сверлим винт дрелью по металлу в 2 раза больше винта, потом выкручиваем винт пассатижами". На помощь пришёл: Набор инструментов для точных работ REXANT 12-4763 (предметов - 8, упаковка - блистер) по цене 299 рублей.

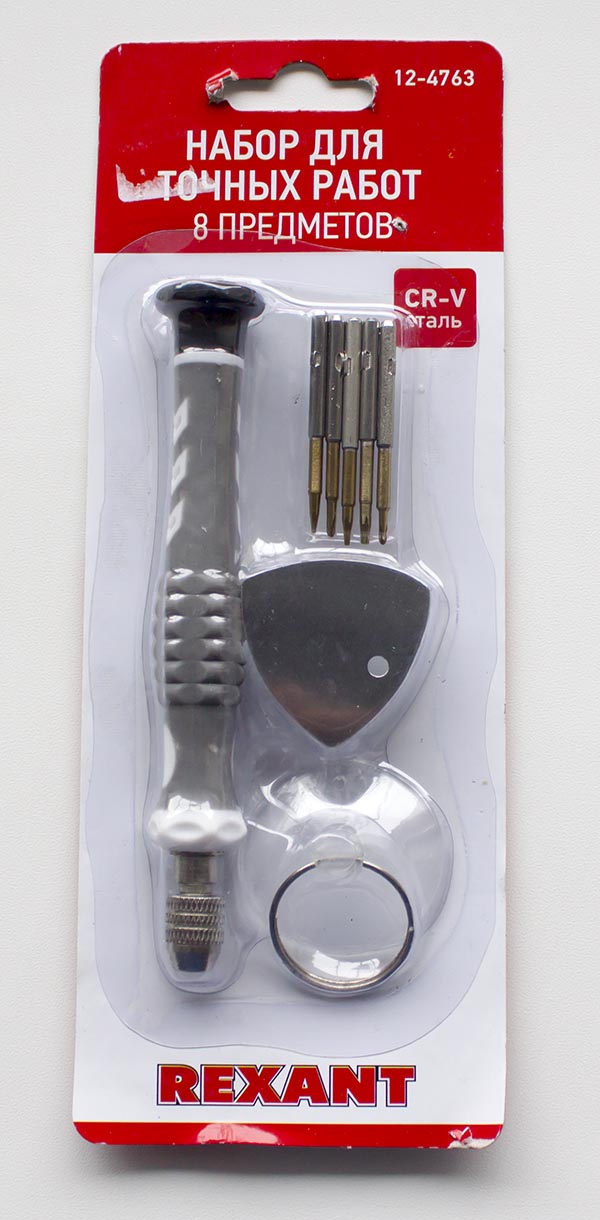

Набор для точечных работ ПК REXANT 12-4763 состоит из 8 предметов, при помощи которых вы сможете выполнить ремонт электронной техники. Комплект включает в себя отвертку, насадки – звезда Pentalobe 0.8, звезда T5, крестовая PH 1.2, звезда T2 и крестовая PH 1.5, присоску и медиатор. Для скоростной замены насадок используется магнитный держатель, который способствует также и надежной фиксации насадок.
Такой набор инструментов позволит отремонтировать мобильную технику, часы или игровые приставки, разобрать корпус ПК. При помощи медиатора вы сможете снять корпус устройства, извлечь схемы и детали, а присоска поможет снять экран, не нарушая целостности элементов корпуса. REXANT 12-4763 – комплект, упакованный в коробку блистер. Рукоятка отвертки изготовлена из пластика и является эргономичной, что делает ее очень удобным приспособлением. Все насадки выполнены из высокопрочной стали, что делает их долговечными.


Samsung NP300E5C-U06RU

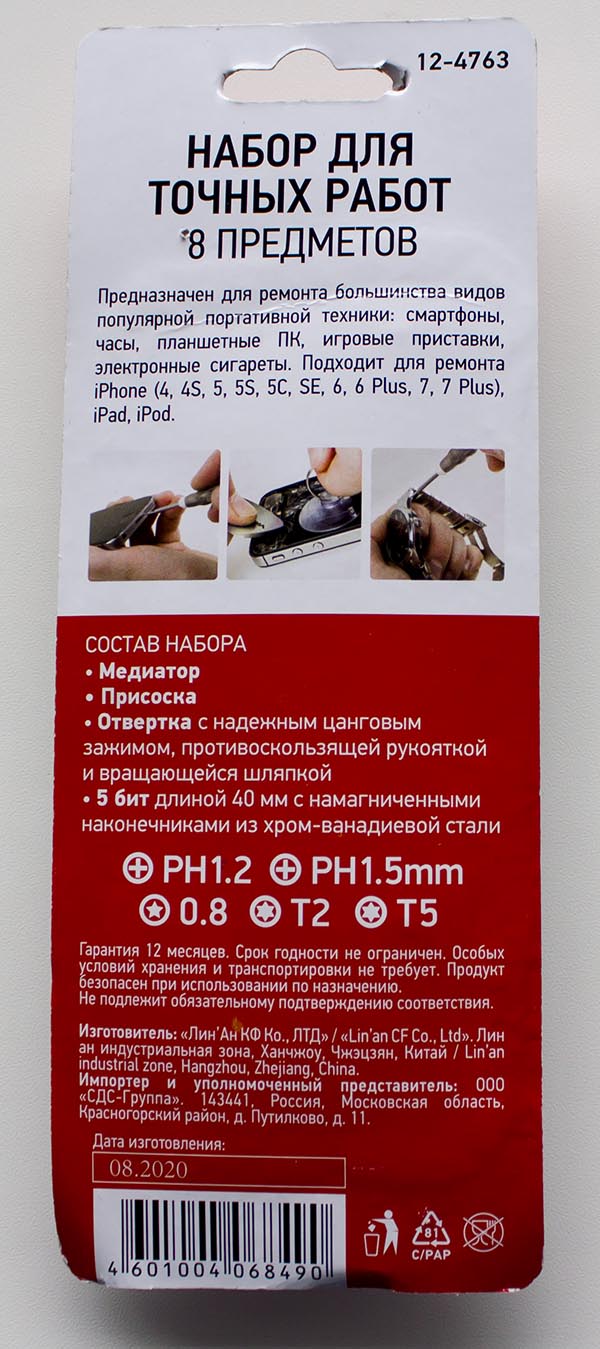

Предназначен для ремонта большинства видов популярной портативной техники: смартфоны, часы, планшетные ПК, игровые приставки, электронные сигареты. Подходит для ремонта iPhone (4, 4S, 5, 5S, SE, 6, 6 Plus, 7, 7 Plus), iPad, iPod.
Изготовитель: Lin'an CF Co., Ltd. Ханчжоу, Чжэцзян, Китай.


Samsung NP300E5C-U06RU

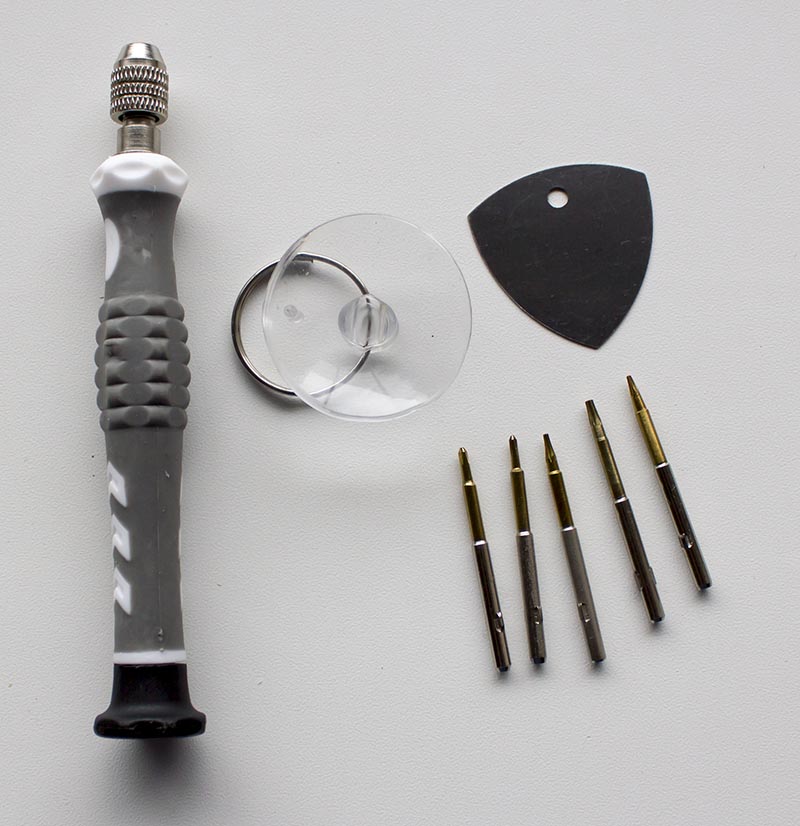

Состав набора: медиатор, присоска, отвертка с надёжным цанговым зажимом, противоскользящей рукояткой и вращающейся шляпкой. 5 бит длиглй 40мм с намагниченными наконечниками из хром-ванадиевой стали.


Samsung NP300E5C-U06RU

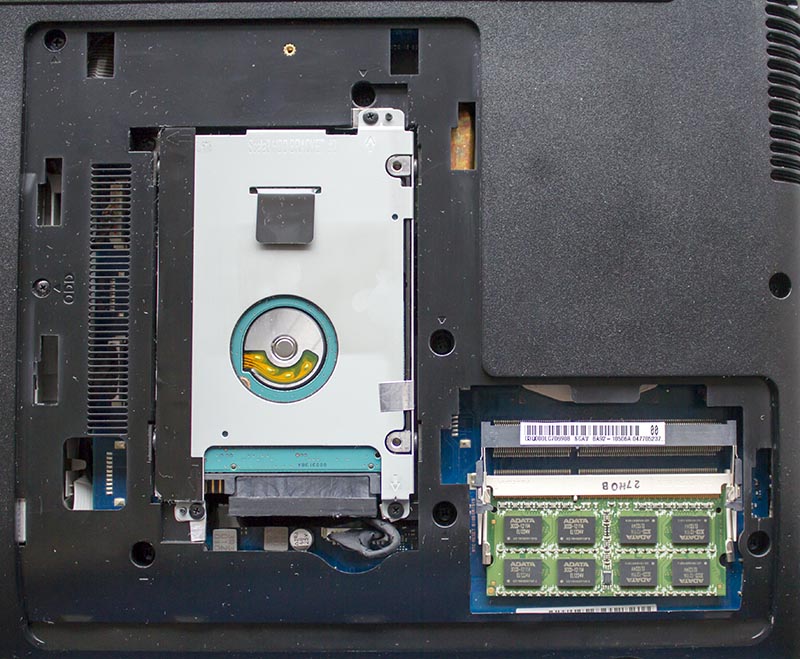

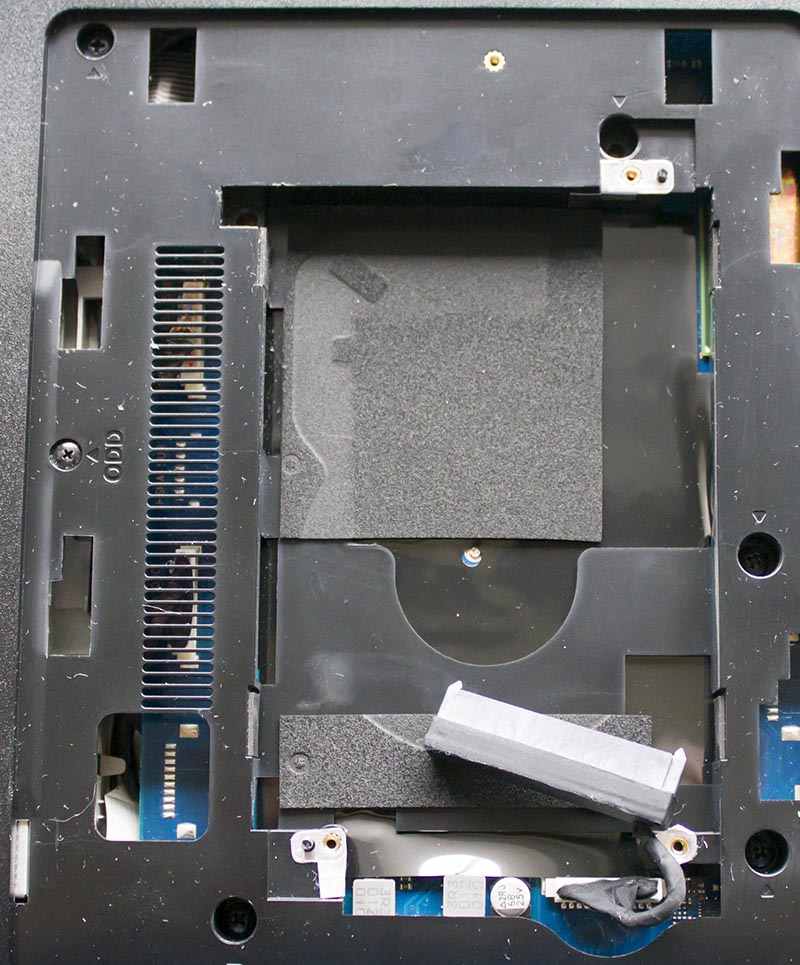

Фото ноутбука со снятым отсеком для быстрого доступа (он в итоге получился не очень быстрым):

Samsung NP300E5C-U06RU

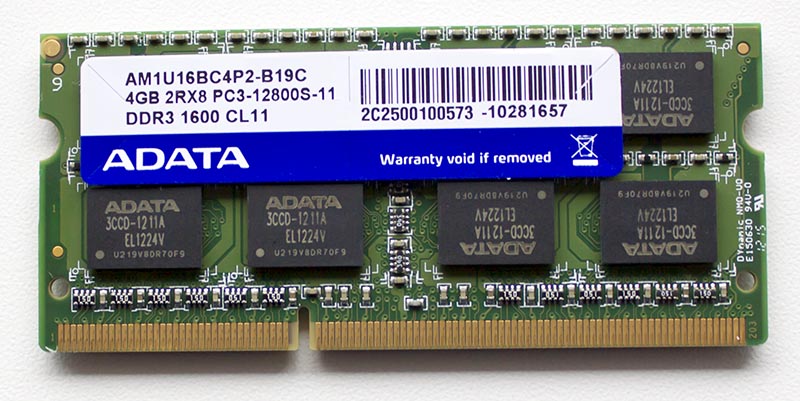

В принципе "родной" модуль можно было и оставить, так как его явно меняли (отсюда и нестандартный винт на крышке), им оказался 4Гб: ADATA AM1U16BC4P2-B19C.


Samsung NP300E5C-U06RU

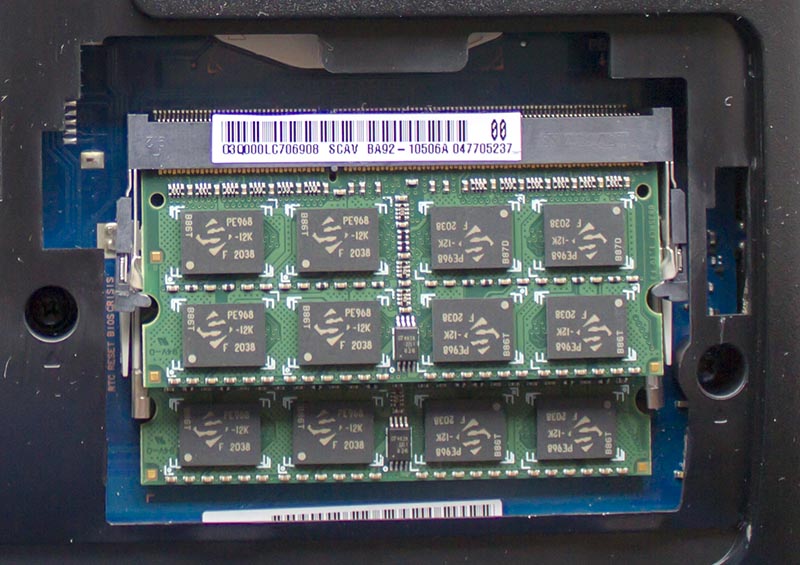

Устанавливаем два моделя Patriot PSD34G16002S и далее проверим совместимость.

Samsung NP300E5C-U06RU

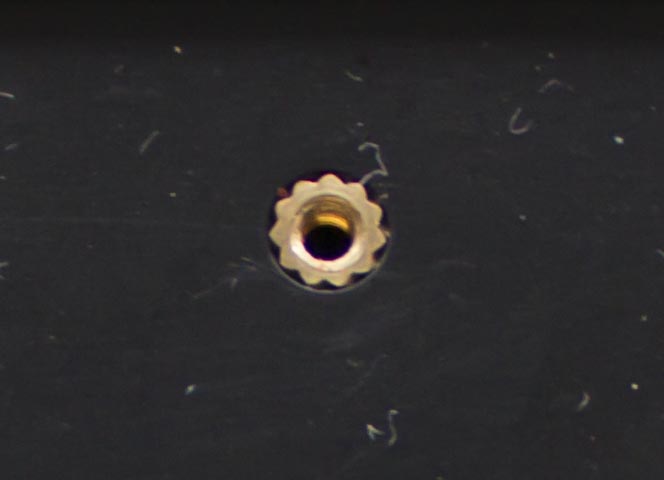

Есть правило, если втулка пластмассовая то вкручиваем саморез, если металлическая, то вкручиваем винт.

Samsung NP300E5C-U06RU

Поэтому вкручиваем новый винт "попроще":

Samsung NP300E5C-U06RU

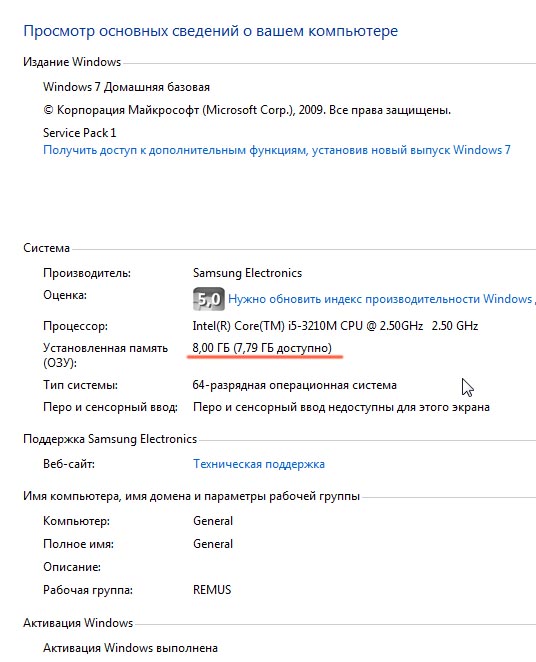

Запускаем ноутбук и в Панель управления\Система и безопасность\Система видим, что доступно 8ГБ ОЗУ.

Samsung NP300E5C-U06RU

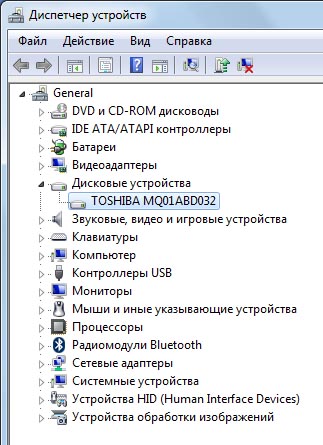

Теперь в Диспетчере устройств, смотрим доступные Дисковые устройства: Toshiba MQ01ABD032.
Toshiba MQ01ABD032 это 2.5-дюймовый 320Гб SATA-II (3 Гбит/с) жесткий диск со скоростью вращения шпинделя 5400 оборотов в минуту. Буфер: 8 Мбайт. Среднее время доступа: 12мс. Advanced Format: 4K.
Потребление энергии при старте/поиске/(чтении/записи): 4.5Вт/1.85Вт/1.5Вт.


Samsung NP300E5C-U06RU

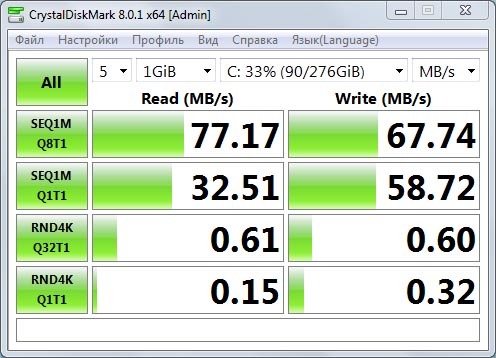

Проверим скорость заполненного жесткого диска Toshiba MQ01ABD032 с помощью утилиты CrystalDiskMark 8.0.1 x64. Размер файла: 1Гбайт. 5 проходов.


Toshiba MQ01ABD032

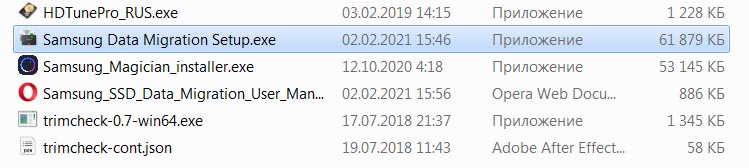

Запускаем инсталлятор Samsung Data Migration Setup.exe скачанный с официального сайта:

Samsung NP300E5C-U06RU

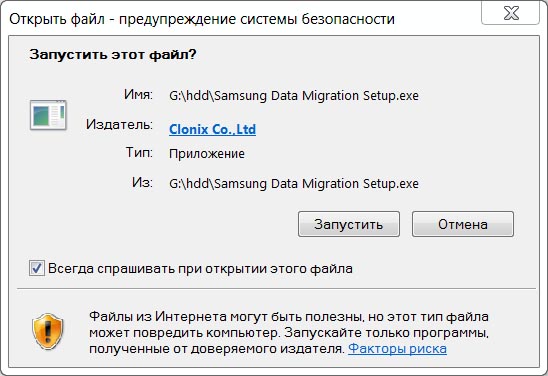

На операционной системе Microsoft Windows 7 Home Base, в появившемся окне: Открыть файл — предупреждение системы безопасности. Нажимаем на кнопку: Запустить.


Samsung NP300E5C-U06RU

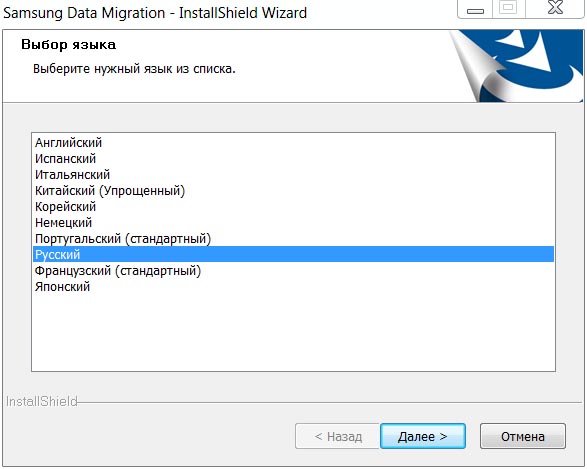

Выбираем язык: Русский и нажимаем на кнопку: Далее >.

Samsung NP300E5C-U06RU

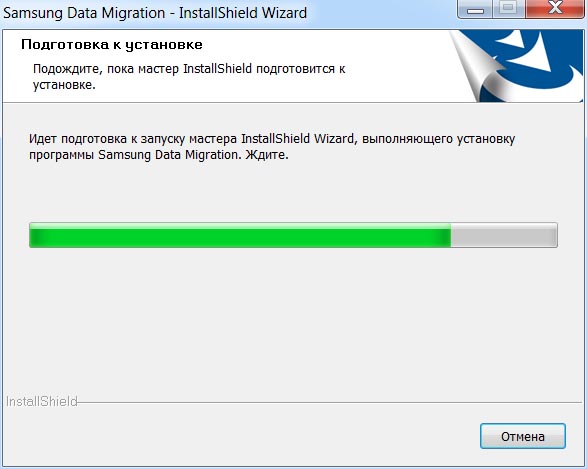

Индикатор подготовки к установке:

Samsung NP300E5C-U06RU

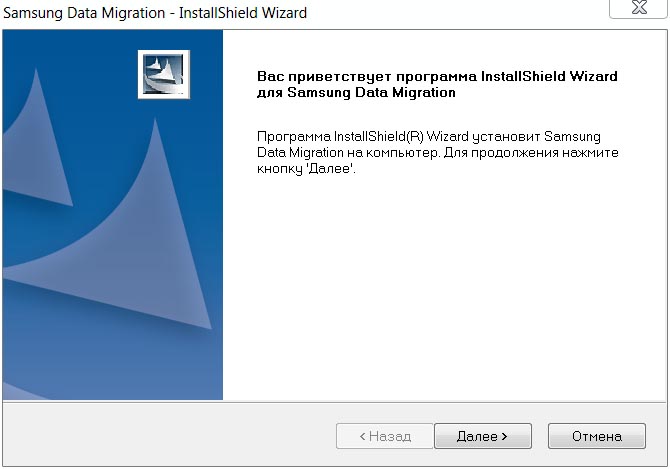

Нажимаем на кнопку: Далее >

Samsung NP300E5C-U06RU

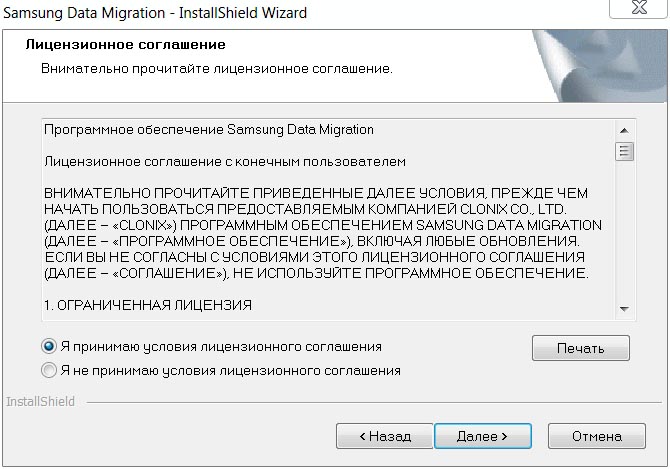

В следующем окне, отмечаем галкой пункт: Я принимаю условия лицензионного соглашения и нажимаем на кнопку: Далее >


Samsung NP300E5C-U06RU

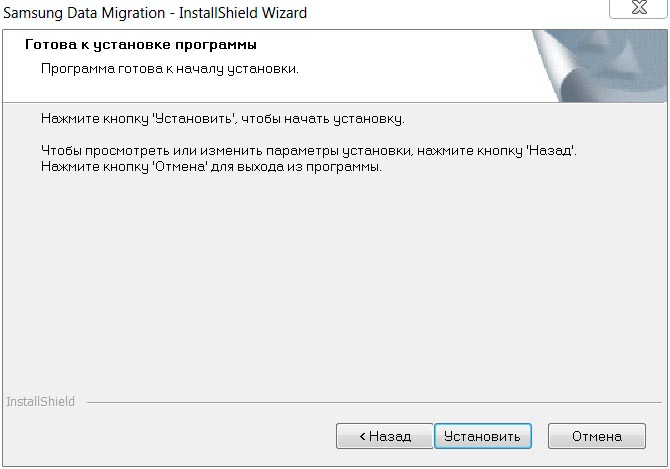

Нажимаем на кнопку: Установить.

Samsung NP300E5C-U06RU

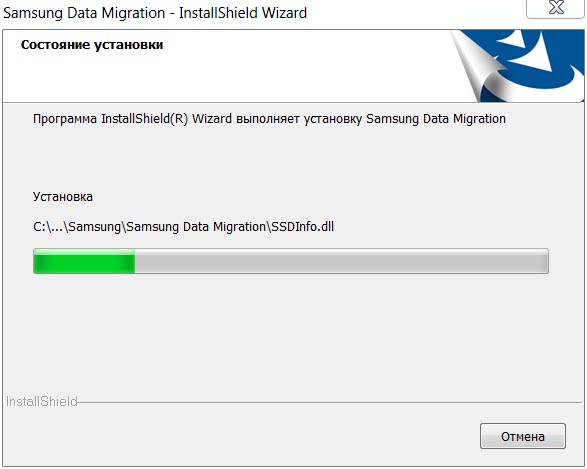

Индикатор статуса установки:

Samsung NP300E5C-U06RU

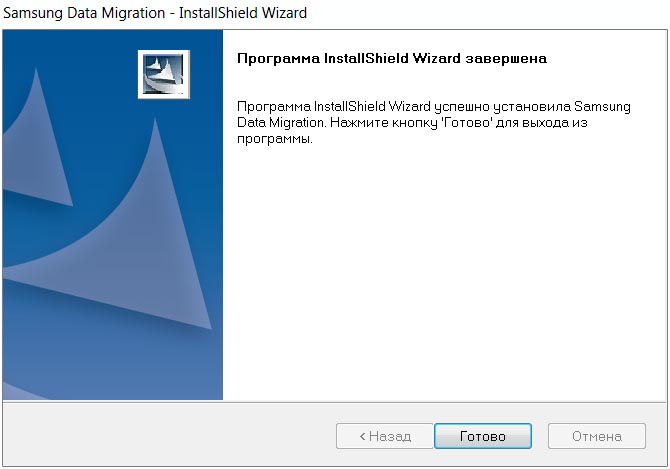

По окончании установки, нажимаем на кнопку: Готово.

Samsung NP300E5C-U06RU

Запускаем ярлык программы Samsung Data Migration на рабочем столе:

Samsung NP300E5C-U06RU

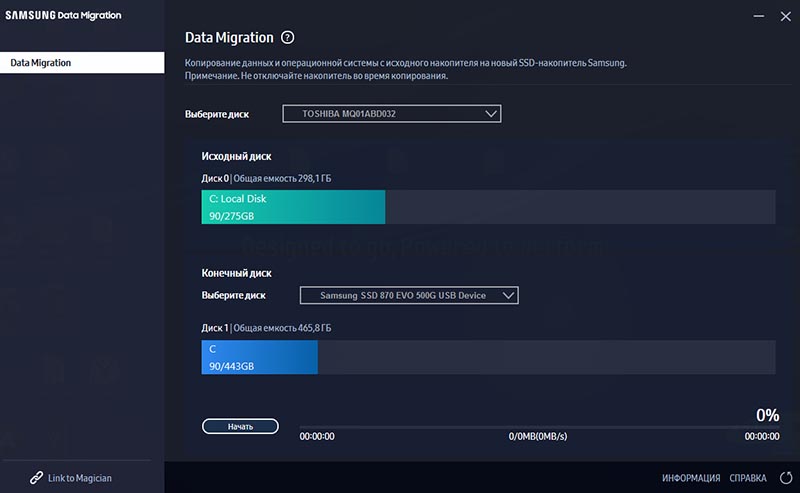

Выбираем конечный диск: Samsung SSD 870 EVO 500G USB Device.

Samsung NP300E5C-U06RU

Нажимаем на кнопку: Начать.

Samsung NP300E5C-U06RU

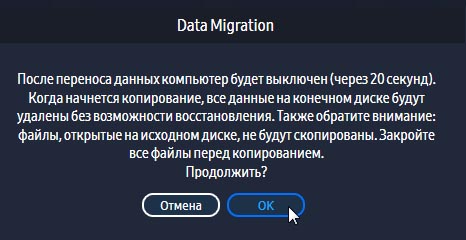

Появится следующее сообщение: После переноса данных компьютер будет выключен (через 20 секунд). Когда начнётся копирование, все данные на конечном диске будут удалены без возможности восстановления. Также обратите внимание: файлы открытые на исходном диске, не будут скопированы. Закройте все файлы перед копированием. Продолжить? Нажимаем на кнопку: ОК.


Samsung NP300E5C-U06RU

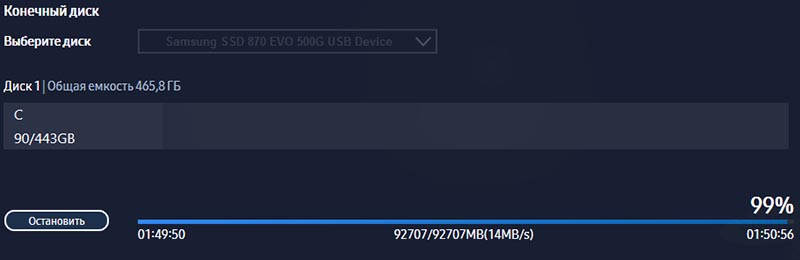

Клонирование системы заняло около двух часов (так как у ноутбука нет USB 3.0 порта с пропускной способностью 5 Гбит/с, чипсет Intel HM75 Express лишён такой опции):


Samsung NP300E5C-U06RU

Откручиваем винты и снимаем контейнер, сначала отсоединив SATA разъём.

Samsung NP300E5C-U06RU

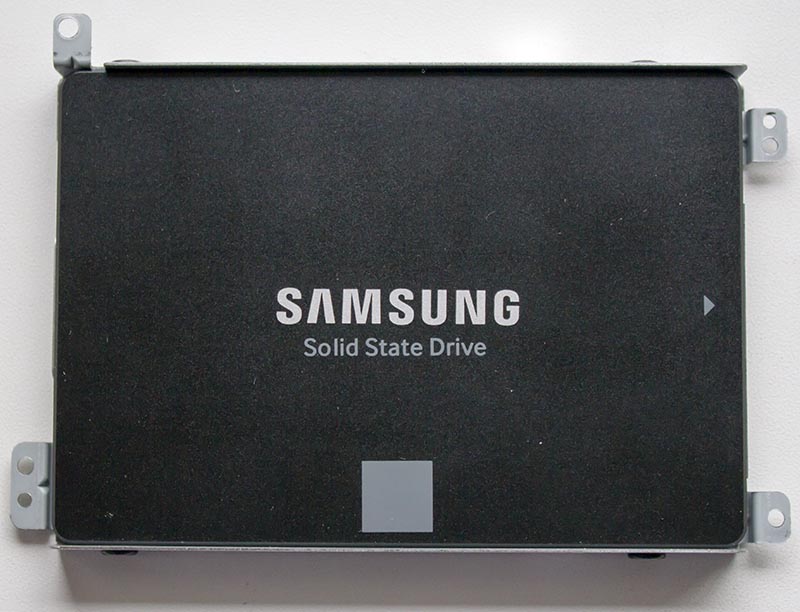

Вставляем SSD SATA накопитель Samsung 870 EVO (MZ-77E500BW) в контейнер, там проблем никаких не будет, не смотря на то, что SSD высотой 7мм, а жесткий диск - 9.5мм.


Samsung NP300E5C-U06RU

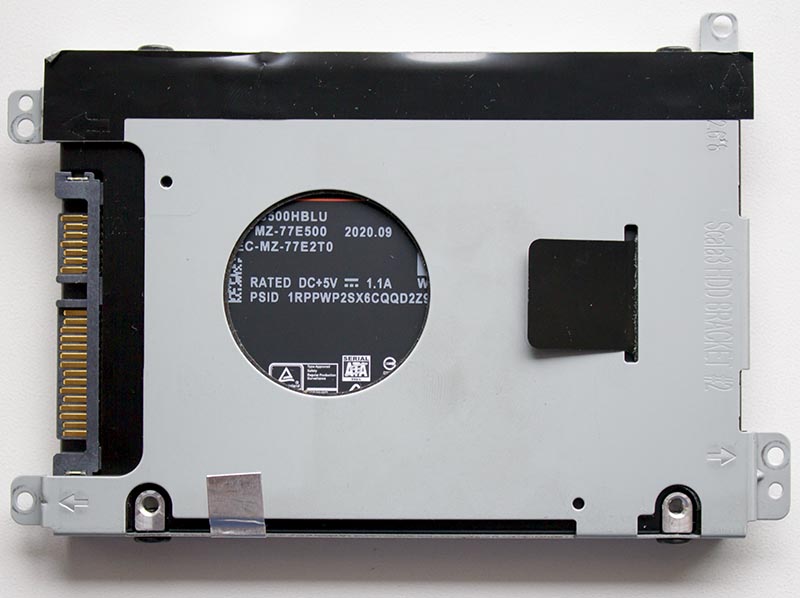

С обратной стороны есть вкладыш, за который удобно извлекать контейнер:

Samsung NP300E5C-U06RU

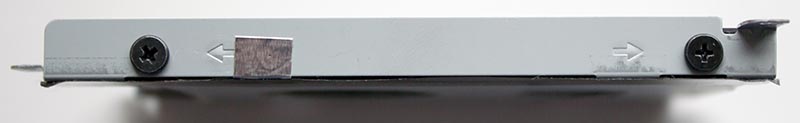

Накопитель крепится побокам с помощью четырёх винтов.

Samsung NP300E5C-U06RU

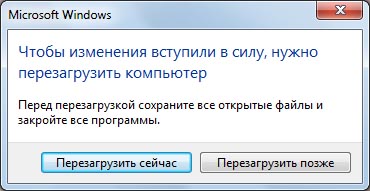

При первой загрузке необходимо перезагрузиться. Нажимаем на кнопку: Перезагрузить сейчас.

Samsung NP300E5C-U06RU

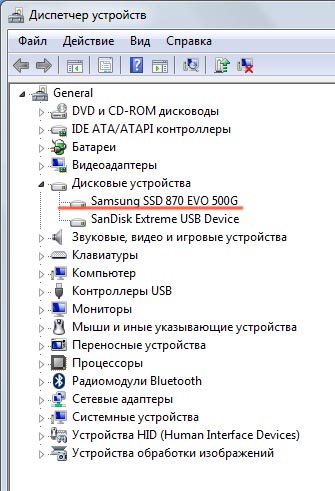

В Диспетчере устройств, видим системный накопитель: Samsung 870 EVO 500G.

Samsung NP300E5C-U06RU

Проверим скорость заполненного твердотельного накопителя Samsung 870 EVO (MZ-77E500BW) с помощью утилиты CrystalDiskMark 8.0.1 x64. Размер файла: 1Гбайт. 5 проходов.
Скорость Samsung 870 EVO соответствует интерфейсу SATA 1.5 Гбит/с (SATA 1.0). Это обычная практика, почему-то производители ноутбуков, скоростной порт SATA 3.0 Гбит/с (SATA 2.0) выделяли под DVD рекордер (ODD).


Samsung 870 EVO (MZ-77E500BW)

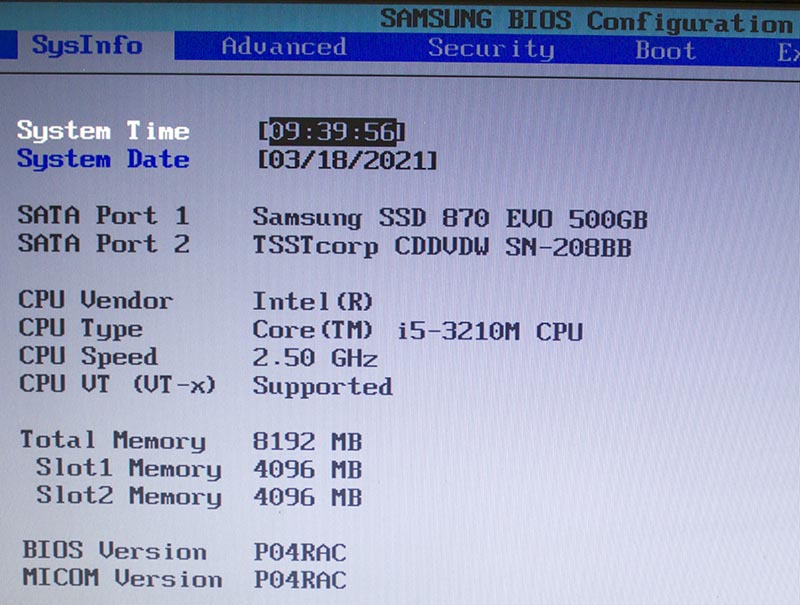

Но, сначала заглянем в BIOS ноутбука Samsung NP300E5C-U06RU, при загрузке удерживаем клавишу F2. В закладке SysInfo видим, что занято оба SATA порта, в первом стоит: Samasung SSD 870 EVO 500GB, а во втором: TSSTcorp CDDVDW SN-208BB.
В этой же закладке BIOS можно увидеть, что установлено 8ГБ оперативной памяти (два модуля по 4ГБ), а также увидеть версию BIOS: P04RAC.


Samsung NP300E5C-U06RU

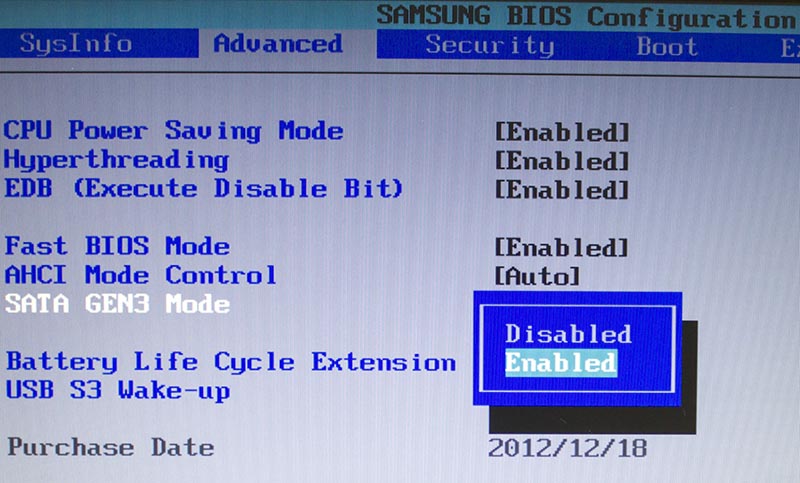

В закладке Advanced выставляем для параметра SATA GEN3 Mode опцию Enabled (по-умолчанию стоит опция Disabled).


Samsung NP300E5C-U06RU

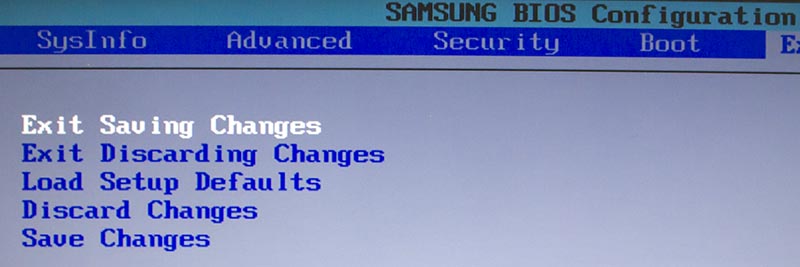

Чтобы сохранить внесенные изменения в настройках BIOS, переходим во вкладку Exit. Убеждаемся, что активна строка Exit Saving Changes, и нажимаем кнопку Enter.


Samsung NP300E5C-U06RU

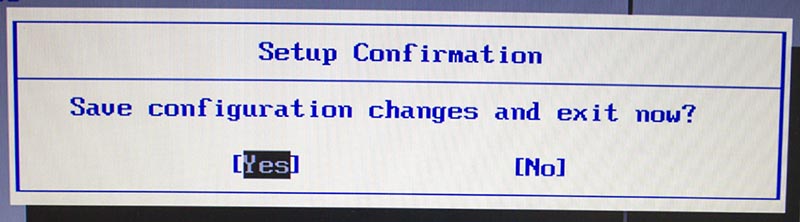

В следующем окне нажимаем на кнопку: Yes.

Samsung NP300E5C-U06RU

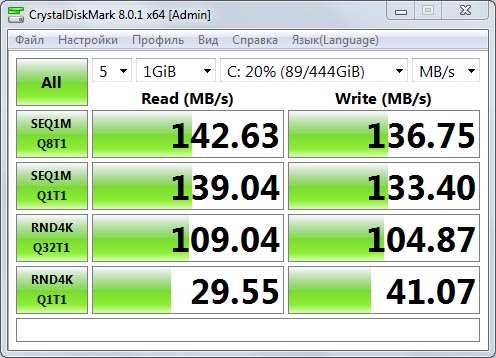

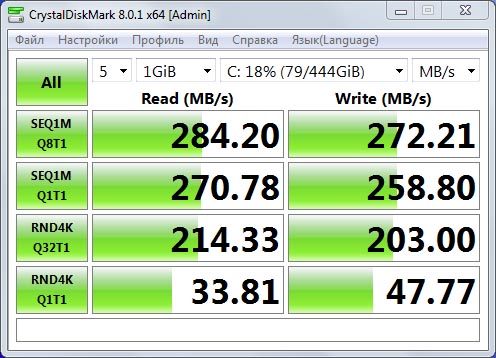

Ещё раз проверим скорость заполненного твердотельного накопителя Samsung 870 EVO (MZ-77E500BW) с помощью утилиты CrystalDiskMark 8.0.1 x64. Размер файла: 1Гбайт. 5 проходов.
Скорость Samsung 870 EVO теперь соответствует интерфейсу SATA 3.0 Гбит/с (SATA 2.0), а не SATA 6.0 Гбит/с (SATA 3.0).


Samsung 870 EVO (MZ-77E500BW)

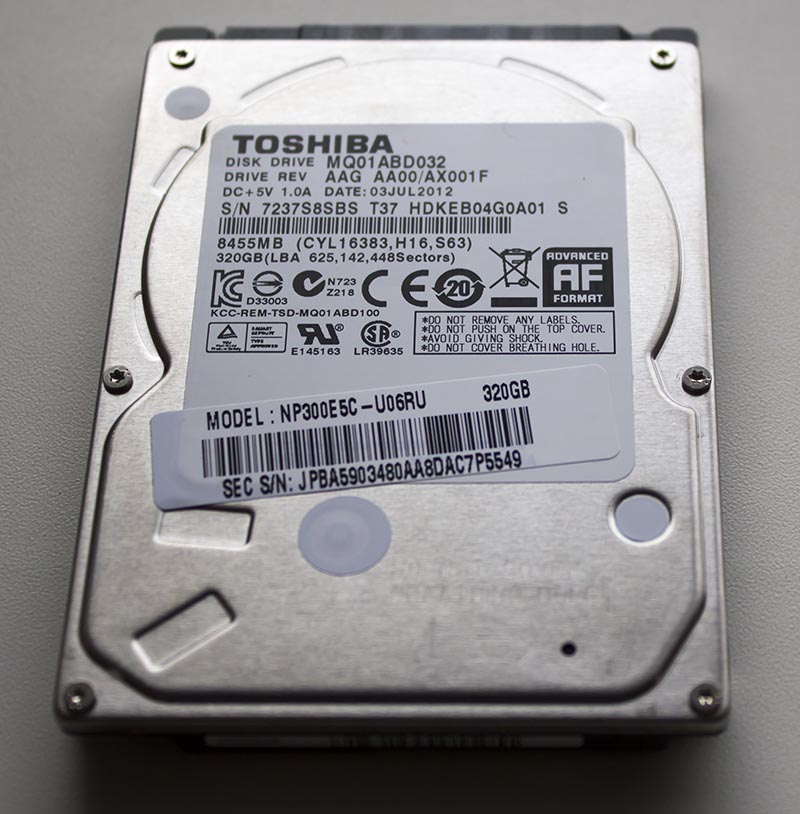

Извлечённый жесткий диск Toshiba MQ01ABD032, является родным, так как на нём наклейка с серийным номером и моделью ноутбука NP300E5C-U06RU.


Toshiba MQ01ABD032

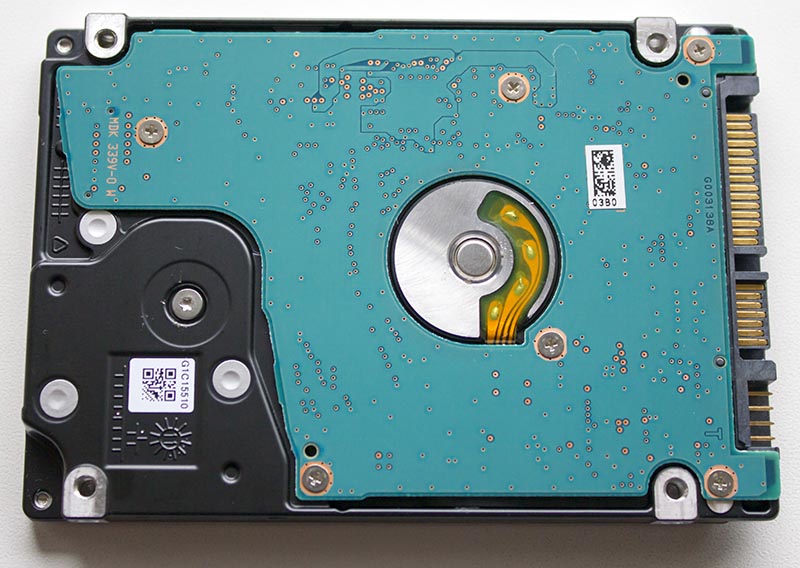

Фото жесткого диска Toshiba MQ01ABD032 с обратной стороны:

Toshiba MQ01ABD032

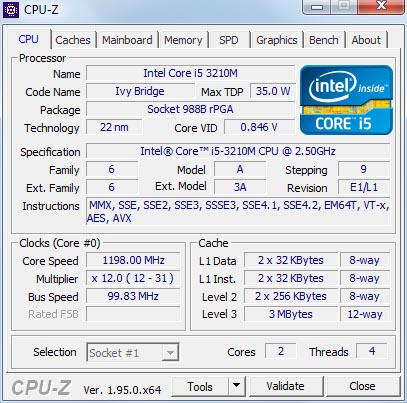

Ноутбук Samsung NP300E5C-U06RU построен на двухъядерном процессоре Intel Core i5-3210M, системная плата построена на чипсете Intel HM75 Express (Panther Point). Три порта USB 2.0 с пропускной способностью 480 Мбит/с. Характеристики можно посмотреть с помощью бесплатной информационной утилиты CPU-Z:


Samsung NP300E5C-U06RU

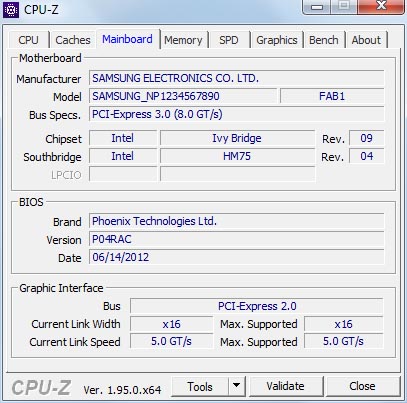

Системная плата построена на чипсете Intel HM75 Express.

Samsung NP300E5C-U06RU

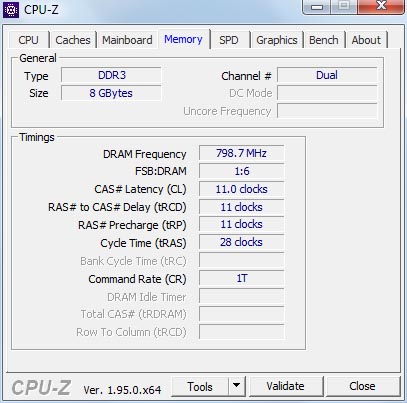

8ГБ оперативной памяти работают в двухканальном режиме.

Samsung NP300E5C-U06RU

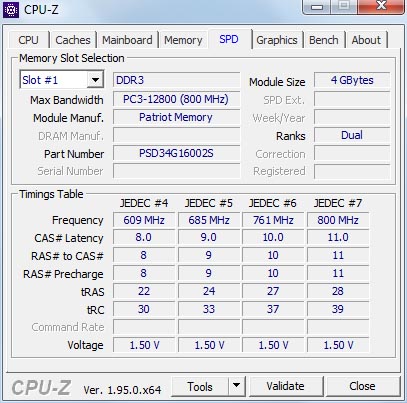

Смотрим спецификации SPD модулей памяти: Patriot Memory PSD34G16002S, PC3-12800 (800MHz), тайминги CL11-11-11-28-39, рабочее напряжение 1.5В.


Samsung NP300E5C-U06RU

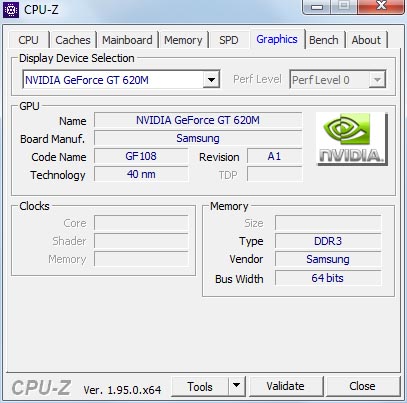

Дискретная видеокарта построена на чипсете Nvidia GeForce GT 620M, который использует архитектуру: GF108 (Fermi), а не базовую для 6хх серии Kepler.


Samsung NP300E5C-U06RU

Для чего нужно знать эти характеристики? Ну например для того, чтобы попытаться попасть в разблокированный ("сервисный") BIOS Phoenix и выставить настройки, которые не превышают ТТХ чипсета и процессора. За SATA у нас отвечает чипсет Intel HM75 Express, он поддерживает: 2х порта SATA 6Gb/s и 4х порта SATA 3Gb/s.

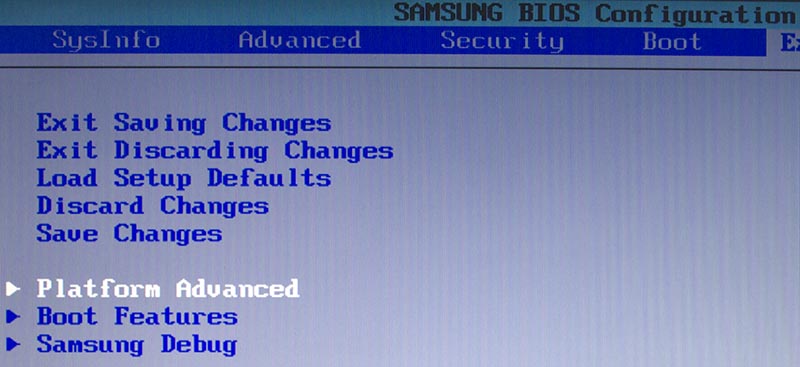

BIOS Phoenix разблокируется одновременным нажатием Ctrl+Shift+Alt+F4, но сначала надо войти в BIOS удерживая клавишу F2. Далее, нажимаем комбинацию (Ctrl+Shift+Alt+F4) после входа в стандартный BIOS, идём в закладку Exit и видим дополнительные вкладки Plaftform Advanced и Samsung Debug:


Samsung NP300E5C-U06RU

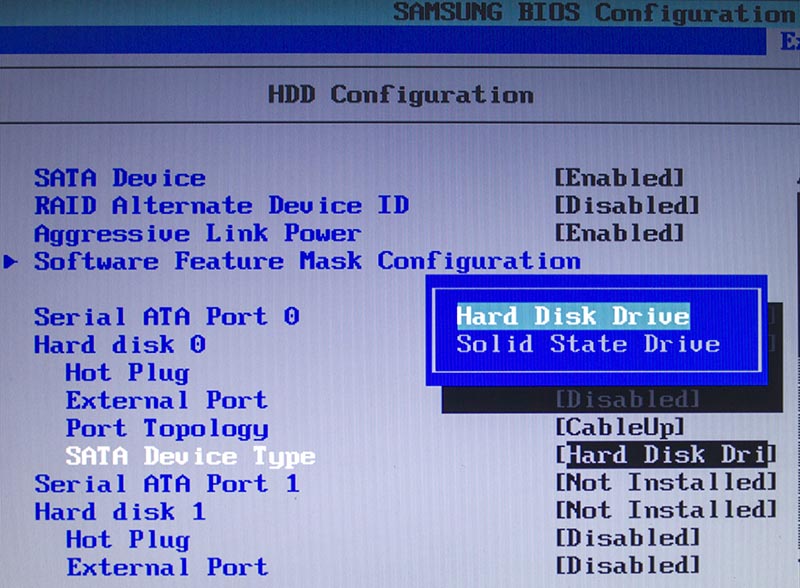

Идём в Plaftform Advanced > HDD Configuration > Hard disk 0 > SATA Device Type: выбираем пункт Solid State Drive.


Samsung NP300E5C-U06RU

Дело в том, что после обновлении BIOS с версии P04RAC до P07RAC на ноутбуке Samsung NP300E5C-U06RU в настройках BIOS пропадает возможность включения SATA Gen3 Mode (данный пункт будет отсутствовать).

Итоговое время загрузки ноутбука (с введением пароля и загрузки браузера и скайпа) уменьшилось с 3 минут 47 секунд - до 27 секунд. Т.е. почти в 8.5 раз!

...........................

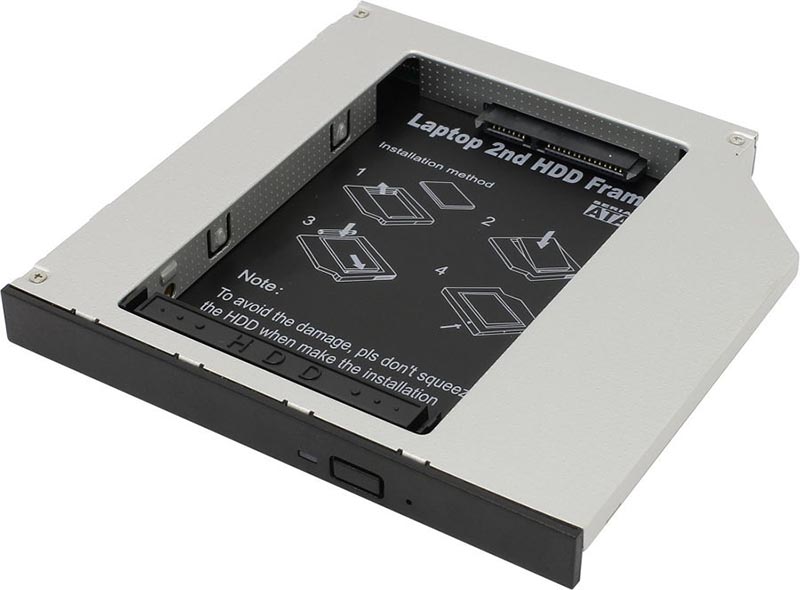

Также есть возможность заменить DVD привод на "адаптер 12.7mm SATA для Samsung NP300E5C-U06", чтобы установить второй SATA накопитель. Например можно использовать следующие модели: Espada SS12.


Espada SS12

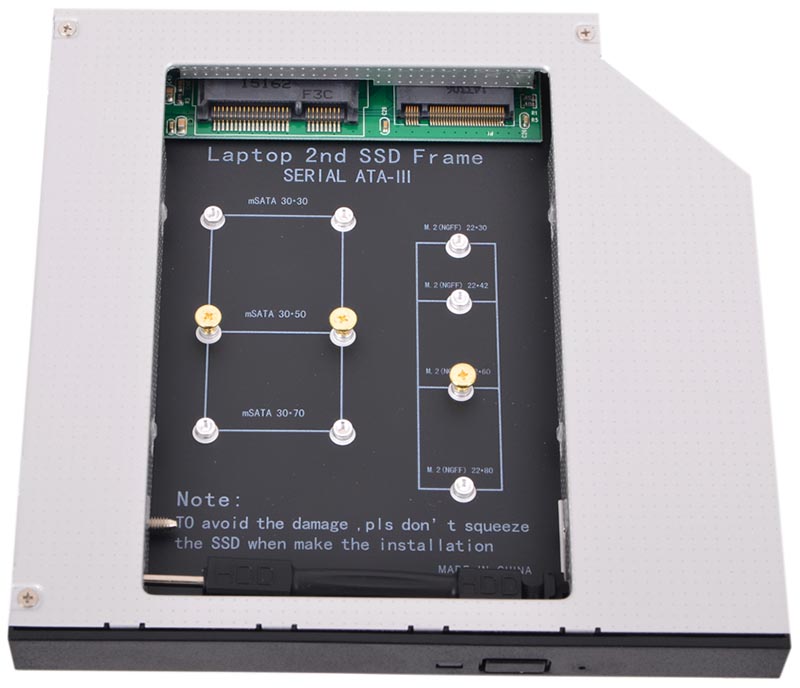

Если вам понадобится пристроить mSATA или M.2 SATA SSD накопители, то можно присмотреться к следующей модели салазок (оптибей): Espada M2MS1295. Этот адаптер подойдет для устройств с отсеком для привода высотой 12.7 мм.


Espada M2MS1295
