Thunderbolt 3

Интерфейс Thunderbolt 3, первым появился на системных платах построенных на чипсете Intel Z170 Express, с пометкой Intel Thunderbolt 3 Certified Motherboard: Z170X-Gaming G1, Z170X-Gaming GT, Z170X-Gaming 7, GA-Z170X-UD5 TH, X170-Extreme ECC (построена на чипсете Intel C236) от тайваньской компании GIGABYTE. Данные модели плат поддерживают USB 3.1 (10 Gb/s) и через протокол USB 3.1 type-C после обновления BIOS смогут поддерживать интерфейс Thunderbolt 3 за счет того, что они построены на новых чипсетах Intel Alpine Ridge (Intel DSL6540).
Thunderbolt 3 (USB-C) порты (контроллеры) также реализованы в новых системных платах построенных на чипсете Intel Z270 Express: GIGABYTE GA-Z270X-UD5, GIGABYTE Aorus Z270X-Gaming 7 и т.д.
Реализованный тип соединения USB Type-C совместим с разъемами интерфейсов DisplayPort 1.2, Extreme USB 3.1 и Thunderbolt 3.
На новом чипсете Intel Z390 Express контроллер Thunderbolt 3 вернулся на материнские платы GIGABYTE, он встроен на следующих моделях: Z390 DESIGNARE и Z390 AORUS XTREME WATERFORCE.
Но, есть выход даже для плат у которых нет встроенного контроллера, это использовать карты расширения, например: ASRock Thunderbolt 3 AIC.

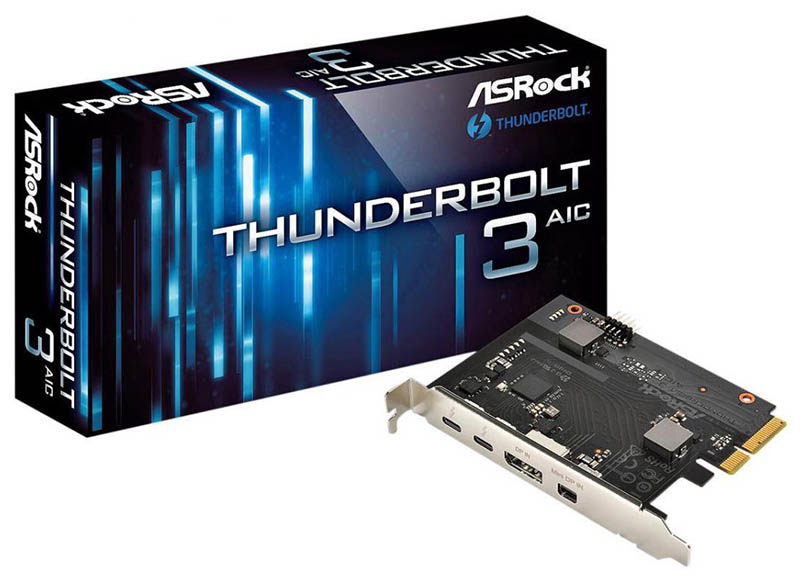

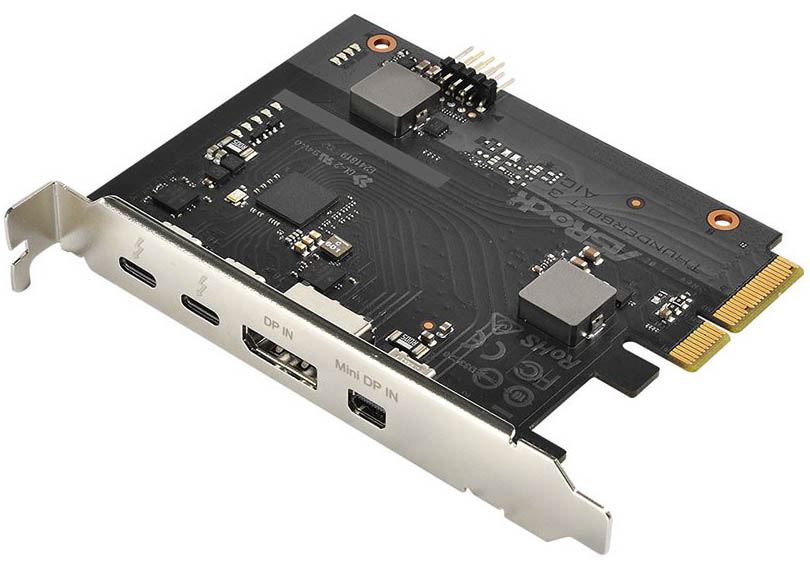

ASRock Thunderbolt 3 AIC

ASRock Thunderbolt 3 AIC

Характеристики карты расширения Thunderbolt 3 AIC:
Скорость передачи данных до 40 Гбит/с!
Подключение одного монитора 5K@60Гц или двух мониторов 4K@60Гц по одному кабелю.
Скоростная зарядка USB PD 2.0 12В@3A (36Вт).
Подключение к любой док-станции, устройству или дисплею с интерфейсом PCIe, USB, DisplayPort.
Требование к материнской плате, наличие разъем Thunderbolt AIC (5-pin), один разъем, соответственно поддерживается одна карта расширения. Он необходим, так как надо будет соединить ASRock Thunderbolt 3 AIC с разъёмом Thunderbolt на материнской плате с помощью кабеля TBT.
Контроллер: Intel JHL6540 Thunderbolt 3.
2x разъёма Thunderbolt 3 Type-C (до 40 Гбит/с), поддерживает цепочку из шести устройств Thunderbolt, 1x разъём DisplayPort (вход), 1x разъём Mini DisplayPort (вход) и 1x разъём TBT Header.
Подключение по интерфейсу PCI Express 3.0 x4 (пропускная способность 32Гбит/с).
Поддерживает интерфейс Thunderbolt 3 формата 5K (5120 x 2880)@ 60Гц для одного дисплея при подключении по одному кабелю.
Поддерживает интерфейс Thunderbolt 3 в формате 4K x 2K (4096x2160) @ 60Гц для двух дисплеев при подключении по одному кабелю.
Поддерживает два видеопотока потока (восемь линий) DisplayPort; поддерживает подключение нескольких мониторов DisplayPort по цепочке.
Thunderbolt 3 AIC можно использовать совместно с адаптерами стандарта 10 Gigabit Ethernet, чтобы обеспечить скорость передачи данных по проводной сети на уровне до 10 Гбит/с.
В комплекте: карта расширения, руководство по установке, компакт-диск, кабель TBT Header, кабель DisplayPort и переходник Mini DisplayPort на DisplayPort.
Поддержка фирменных системных плат ASRock. Использующих x4 линии PCH: Z370 Gaming K6, Z370 Extreme4, Z370 Pro4, Fatal1ty H370 Performance, X299 OC Formula, X299 Gaming K6, X299 Killer SLI/ac, X299 Extreme4, X299 Designer+, X299M Extreme4.
Использующих x4 линии CPU: Z370 Killer SLI, Z370 Killer SLI/ac, Z370 Taichi, Z370 Professional Gaming i7, X299 Professional Gaming i9 XE, X299 Taichi XE, X299 Professional Gaming i9, X299 Taichi.

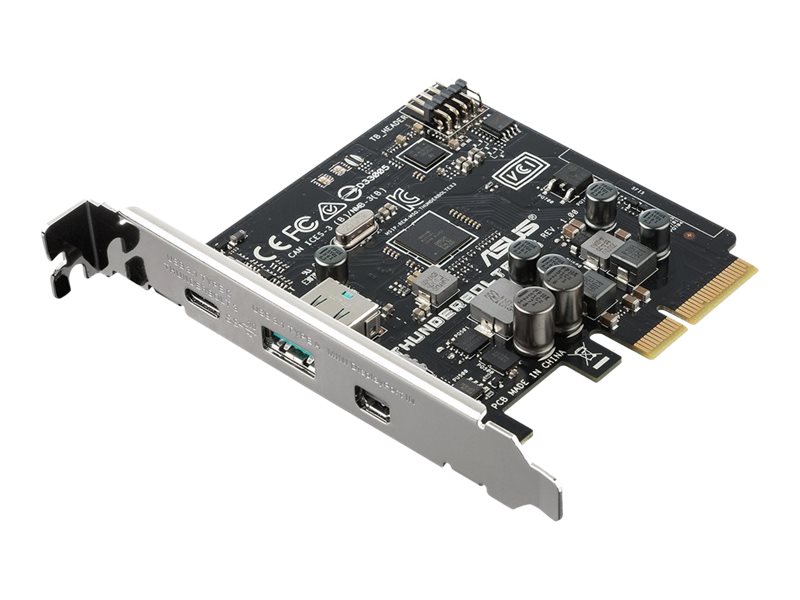

ASUS ThunderboltEX 3 (90MC03V0-M0EAY0)

*Аналогичные карты расширения построенные на контроллере Intel DSL6540, есть и у других производителей материнских плат: ASUS ThunderboltEX 3, GIGABYTE GC-ALPINE RIDGE и т.д.
В частности карту GIGABYTE GC-ALPINE RIDGE поддерживают новые системные платы построенные на чипсете Intel Z370 Express и имеющие на плате THB-C Header. Это модели: Z370 AORUS Gaming 7, Z370 AORUS Gaming 5, Z370 AORUS Ultra Gaming, Z370 AORUS Gaming WIFI, Z370 AORUS Gaming 3, Z370 AORUS Gaming K3 и Z370XP SLI.
И системные платы построенные на чипсете Intel X299 Express: X299 AORUS Gaming 9, X299 AORUS Gaming 7, X299 AORUS Ultra Gaming Pro, X299 AORUS Ultra Gaming, X299 AORUS Gaming 3 Pro, X299 AORUS Gaming 3, X299 UD4 EX, X299 UD4 Pro, X299 AORUS Gaming и X299-UD4.
Существует две ревизии карт GIGABYTE GC-ALPINE RIDGE, rev. 1.0 построена на контроллере Intel DSL6540 B-step, а rev. 2.0 построена на контроллере Intel DSL6540 C-step.

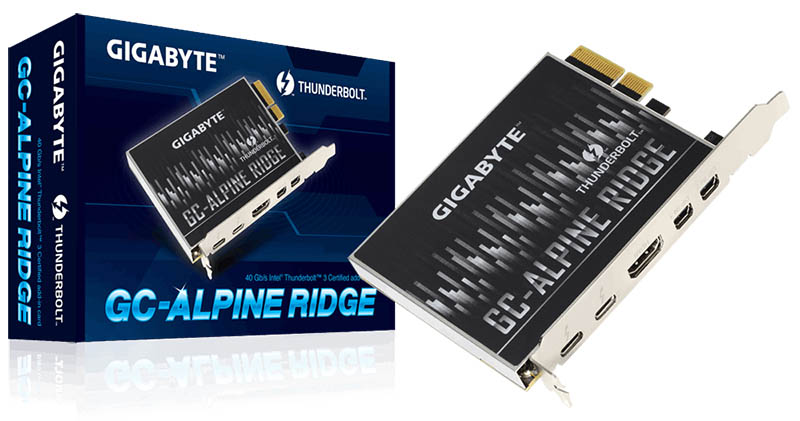

Как видно на фото ниже, на карте 5 портов: 2х USB Type-C, 2х Mini DisplayPort 1.2 (входы) и HDMI.
Возможность вывода видеосигнала 4K средствами портов DisplayPort 1.2/
Возможность одновременного подключения до 12 устройств (до 6 устройств на каждый порт).


GIGABYTE GC-ALPINE RIDGE

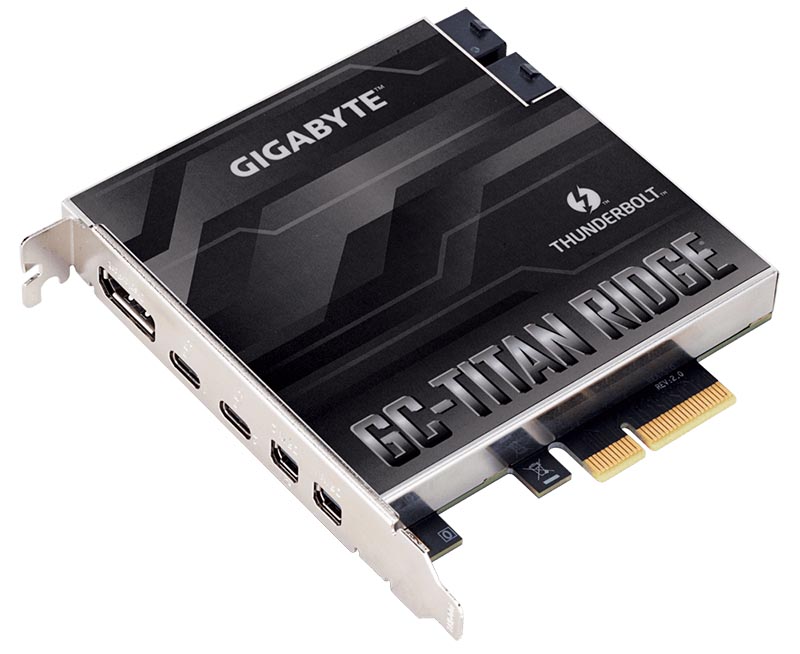

*Компания GIGABYTE выпустила вторую ревизию контроллера GC-TITAN RIDGE (rev. 2.0) (12WE6-TITAR2-00AR), она построена на Thunderbolt 3 контроллере Intel DSL7540.
2 порта USB Type-C, 2 порта Mini-DisplayPort (DP_IN1/DP_IN2), и один порт DisplayPort 1.4 (поддержка HDCP 2.2 и HDR) с поддержкой максимального разрешения 8K (7680x3840)@60Hz. 1х USB 2.0/1.1 header, 1х 5-pin Thunderbolt header, 1х 3-pin Thunderbolt header.
Поддержка стандарта PD3.0 (Power Delivery) и мощности до 100Вт. Для обеспечения заявленной мощности, на карте есть два 6-pin PCIe силовых разъёма.


GIGABYTE GC-TITAN RIDGE (rev. 2.0)

Данный контроллер подключается только к линиям PCH, и поддерживает следующие фирменные материнские платы: Z490 AORUS MASTER / WATERFORCE, Z490 AORUS ELITE AC, Z490 GAMING X AX, Z490 UD, Z490 AORUS ULTRA, Z490 AORUS ELITE, Z490 GAMING X, Z490M, Z490 AORUS PRO AX, Z490I AORUS ULTRA, Z490M GAMING X, Z490 AORUS PRO, Z490 VISION G, Z490 UD AC, H470 AORUS PRO AX, H470I AORUS PRO AX, H470 HD3, H470M DS3H.
Отличие ревизий карт расширения, rev. 1.0: USB 3.1 Gen2 Type-C, а rev. 2.0: USB 3.2 Gen2 Type-C.
Еще большая экзотика от компании GIGABYTE - это GP-TBT3 Bay, первый в мире модуль Thunderbolt 3, который монтируется на фронтальную панель корпуса системного блока. GIGABYTE GP-TBT3 Bay установливается в отсек для 5,25-дюймовых устройств расширения и обеспечивает поддержку функции Power Delivery 2.0 с заявленной мощностью до 100 Вт. Кроме того, средствами интерфейса обеспечивается полноценная поддержка двух возможных типов соединения для USB 3.1 – Type-A, а также Type-C.

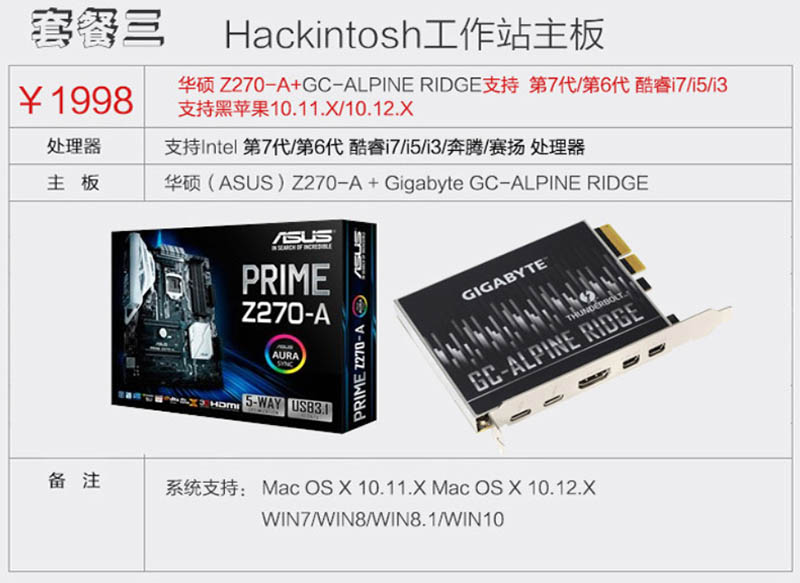

*Кстати интересный момент, на одном из сайтов китайских сборщиков, встретилась информация о конфигурации Хакинтоша, там использовалась системная плата ASUS Prime Z270-A и контроллер GIGABYTE GC-ALPINE RIDGE, т.е. видимо не обязательно использовать именно фирменный контроллер Thunderbolt 3 (но этот момент конечно стоит уточнять в более надежных источниках, или самому проверять). Предлагается, тот же конфиг, и с картой расширения ASUS ThunderboltEX 3, но уже дороже:


GIGABYTE GC-ALPINE RIDGE

*Компания ASUS начала продажу карты расширения ThunderboltEX 3-TR с двумя портами Thunderbolt 3. Она построена на контроллере Intel Thunderbolt 3 JHL7540.
Порты и разъёмы: 2x USB Type-C, 2х mini DisplayPort IN, 1x 6-pin PCIe силовой разъём для обеспечения быстрой зарядки (поддержка PD3.0 и 100Вт), 1x USB 2.0 header и 1x Thunderbolt header.
Интерфейс карты расширения: PCIe 3.0 x4.
Размеры карты: 11.77 х 18.05 см.
Совместимые материнские платы, платформа Intel: ROG MAXIMUS XII EXTREME, PRIME Z490-P, TUF GAMING H470-PRO (WI-FI), ROG MAXIMUS XII FORMULA, PRIME Z490-V, TUF GAMING H470-PRO, ROG MAXIMUS XII APEX, PRIME H470-PLUS, ROG MAXIMUS XII HERO (WI-FI), ROG STRIX B460-F GAMING, ROG STIRX Z490-E GAMING, ROG STRIX Z490-F GAMING, ROG STRIX Z490-A GAMING, ROG STRIX Z490-H GAMING, PRIME Z490-A, TUF GAMING Z490-PLUS (WI-FI) и TUF GAMING Z490-PLUS.
Платформа AMD: ROG STRIX B550-E GAMING, ROG STRIX B550-F GAMING (WI-FI), ROG STRIX B550-F GAMING, PRIME B550-PLUS и TUF GAMING B550-PLUS.
Совместимость с мониторами: ASUS PA32U и LG 34WK95U W.
Совместимость с внешними видеокартами: ASUS ROG XG STATION 2 и ASUS ROG XG STATION PRO.
Совместимость с зарядными устройствами: SUPERTANK USB C POWER DELIVERY.
Совместимость с внешними накопителями: AKiTiO Thunder3 Duo Pro AKiTiO THUNDER3-PCIe-BOX, ARCHGON THUNDERBOLT 3 Portable SSD X70 240GB, Dell THUNDERBOLT-TB16 WITH 240W, G-DRIVE THUNDERBOLT/USB3.0-G-DRIVE-4TB, HP P800 512GB THUNDERBOLT PROTABLE SSD, LACIE RUGGED USB3.1 Type C Thunderbolt 500GB, OWC THUNDERBLADE THUNDERBLADE V4-1TB, OWC THUNDERBOLT 3 ENVOY PRO EX THUNDERBOLT3-250GB, OWC THUNDERBOLT 3-USB3.1 THUNDERBOLT3 DOCK, PATRIOT Portable SSD EVLVR 512GB, SAMSUNG THUNDERBOLT 3 Portable SSD X5-500GB, SEAGATE Quick silver, SONNET ECHO EXPRESS SEL-THUNDERBOLT 3 EDTION TO PCIE и SONNET FUSION THUNDERBOLT3 PCIE-1TB.


ASUS ThunderboltEX 3-TR

*Интерфейс Thunderbolt 3, прописался и на материнских платах построенных на чипсете AMD B550. Например, в плате GIGABYTE B550 VISION D интегрирован контроллер Intel JHL7540 (Titan Ridge). Поддержка данного интерфейса официально не сертифицирована.
Также компания ASUS для карты расширения ThunderboltEX 3-TR заявила о поддержке следующих фирменных системных плат: ROG STRIX B550-E GAMING, ROG STRIX B550-F GAMING (WI-FI), ROG STRIX B550-F GAMING, PRIME B550-PLUS и TUF GAMING B550-PLUS.

...........................

Что дает интерфейс Thunderbolt 3: у него удвоена скорость передачи данных до 40 Гбит/с, с помощью интерфейса Thunderbolt 3 через порт USB Type-C можно воспроизводить видео с разрешением 4К (3840х2160) со скоростью 60 к/с (fps). Заявлена возможность одновременно подключать до 6 внешних устройств, и порт может питать потребителей мощностью до 100 Вт. Высокоскоростная передача данных, зарядка и запитывание энергоёмких устройств, подключение внешних мониторов, оснащённых портом DisplayPort, а также профессиональных устройств с портом Thunderbolt. В отличие от портов USB предыдущих поколений, разъём USB-Type C обладает симметричным дизайном и его можно подключать любой стороной.
Технически Thunderbolt объединяет в себе функции шины PCIe и порта DisplayPort, а также может быть использован как канал питания. К одному порту могут быть подключены до шести устройств в различной конфигурации. Технология Thunderbolt открыла невероятные возможности подключения внешних устройств. Сегодня существует множество удивительных устройств с интерфейсом Thunderbolt: мониторы, камеры и устройства захвата видео 4K, док-станции с функцией зарядки внешних устройств и встроенным жёстким диском, внешние контейнеры для мощных видеокарт, сетевые адаптеры 10Gb Ethernet и многие другие устройства. И именно технология Thunderbolt 3 позволит вам использовать возможности нового порта USB Type-C в полной мере.
Компания NVIDIA, уже в драйверах версии ForceWare 361.75 WHQL "Game Ready" реализовала предварительную поддержку видеокарт построенных на чипсете Maxwell 2.0: GeForce GTX Titan, серии GeForce GTX 900 (GTX 980 Ti/980/970/960) и Maxwell 1.0: GeForce GTX 750 Ti и 750, для работы с интерфейсом Thunderbolt 3. Что открывает путь к использованию внешних дискретных видеокарт, это актуально для неттопов, ультрабуков и ноутбуков.

...........................

Читаем далее про интерфейс Thunderbolt 3 (USB-C).
