Smartbuy DT-119

Так как нижний M.2 слот материнской платы ASUS PRIME Z370-A с термопрокладкой будет занят M.2 PCIe NVMe накопителем, а верхний слот не поддерживает M.2 SATA накопители, то был найден выход, использование переходника: Smartbuy DT-119.
Переходник Smartbuy DT-119 предназначен для установки M.2 NGFF SATA SSD накопителя в 2.5” 7mm SATA отсек. Переходник работает с M.2 накопителями форм-фактора 2280, 2260, 2242, 2230 (B&M Key). Материал изготовления: металл, стеклотекстолит.
Размеры: 15.5х8х0.7 см. Вес: 44 грамма.

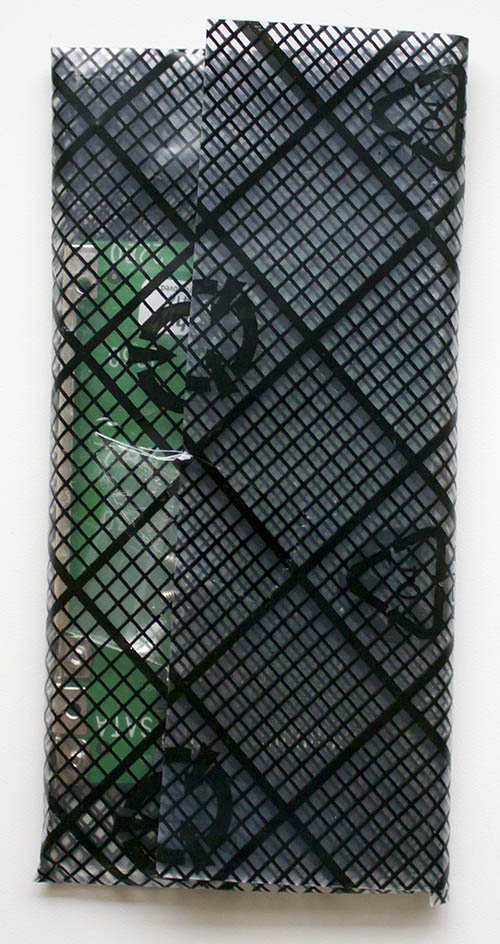

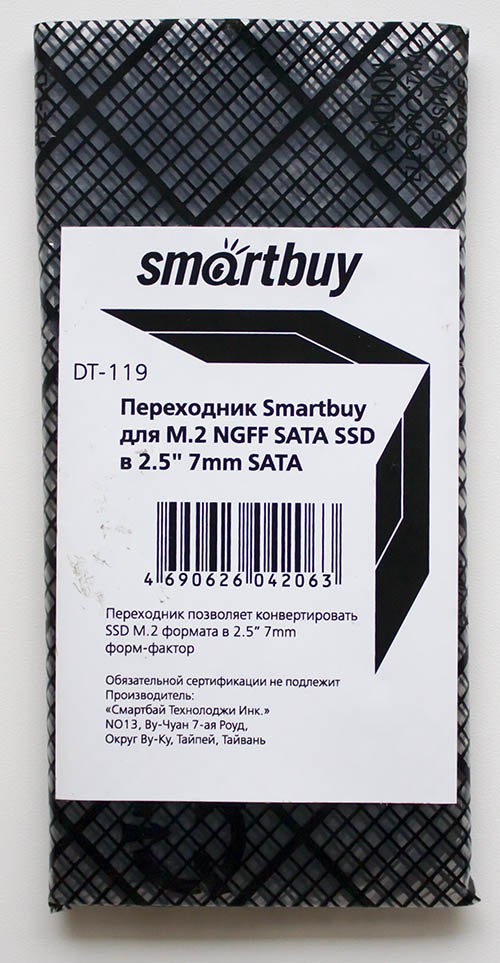

OEM упаковка переходника Smartbuy DT-119:


Smartbuy DT-119

Упаковка с обратной стороны:

Smartbuy DT-119

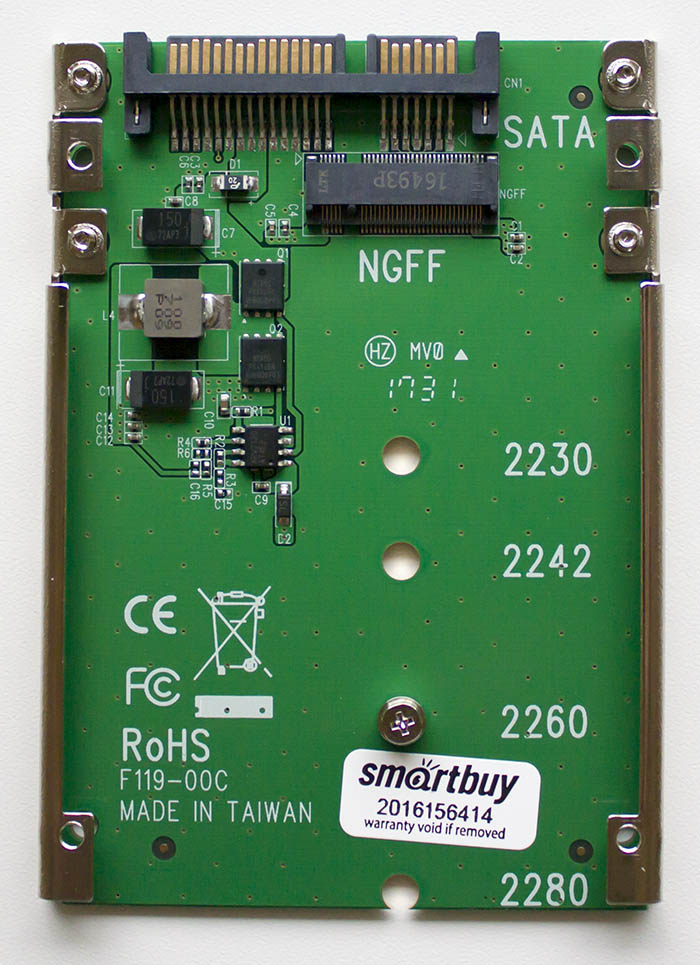

Сам переходник Smartbuy DT-119:

Smartbuy DT-119

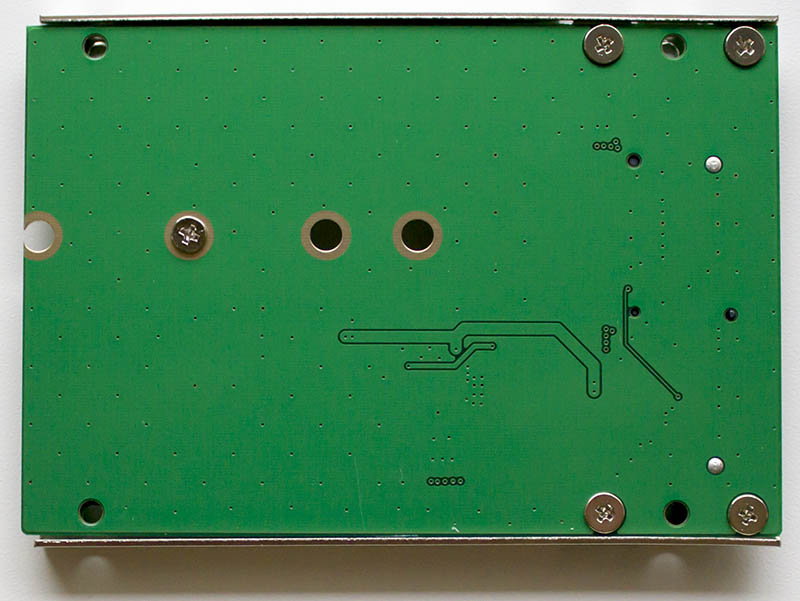

Переходник Smartbuy DT-119 с обратной стороны:

Smartbuy DT-119

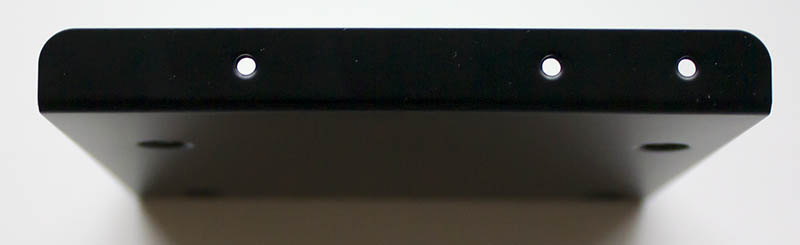

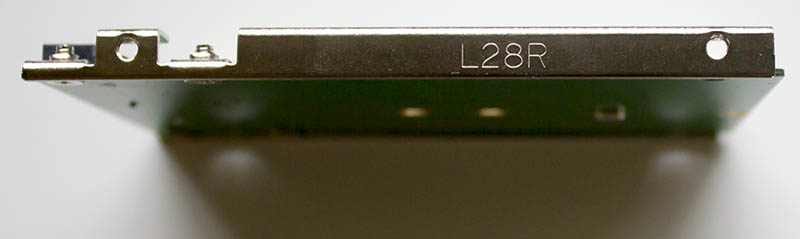

Боковые крепления для установки переходника в 2.5-дюймовый отсек.


Smartbuy DT-119

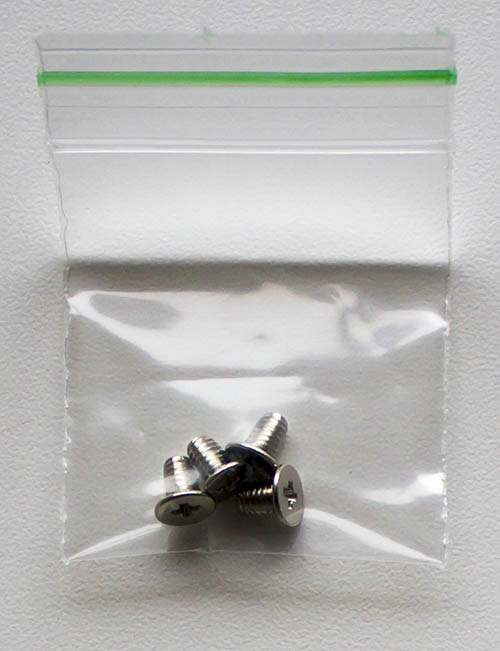

Для этого в комплекте идут еще четыре винта.

Smartbuy DT-119

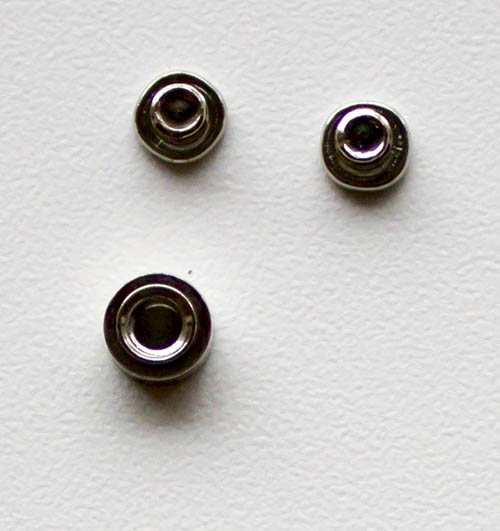

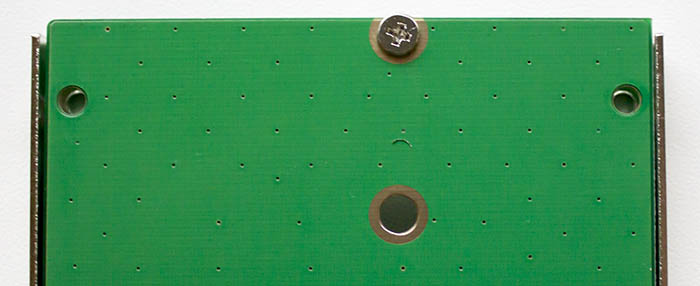

На самой плате Smartbuy DT-119 крепится втулка с помощью двух винтов.

Smartbuy DT-119

Закрепляем ее в дырке, которая отвечает за форм-фактор 2280:

Smartbuy DT-119

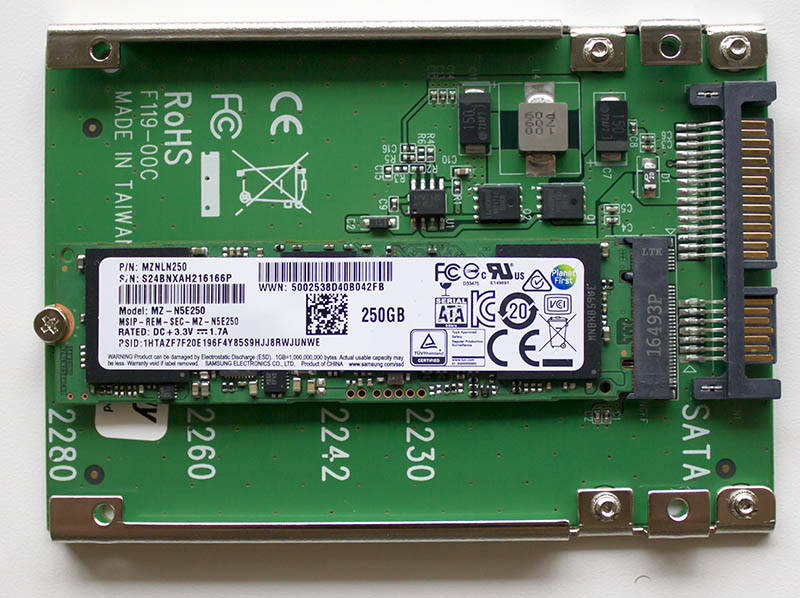

А вторым винтом крепим M.2 NGFF SATA SSD накопитель:

Smartbuy DT-119

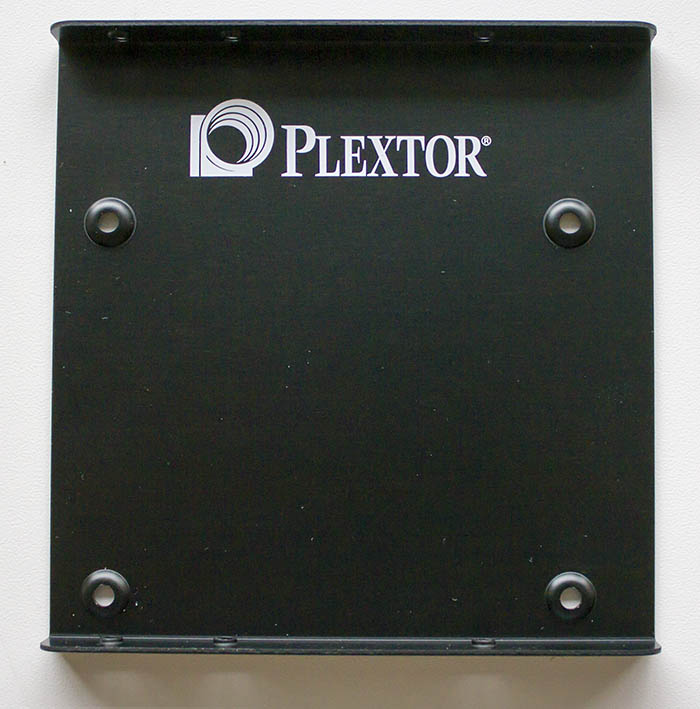

Если мы хотим установить диск в 3.5-дюймовый отсек, то надо будет использовать 2.5" > 3.5" переходник:


Smartbuy DT-119

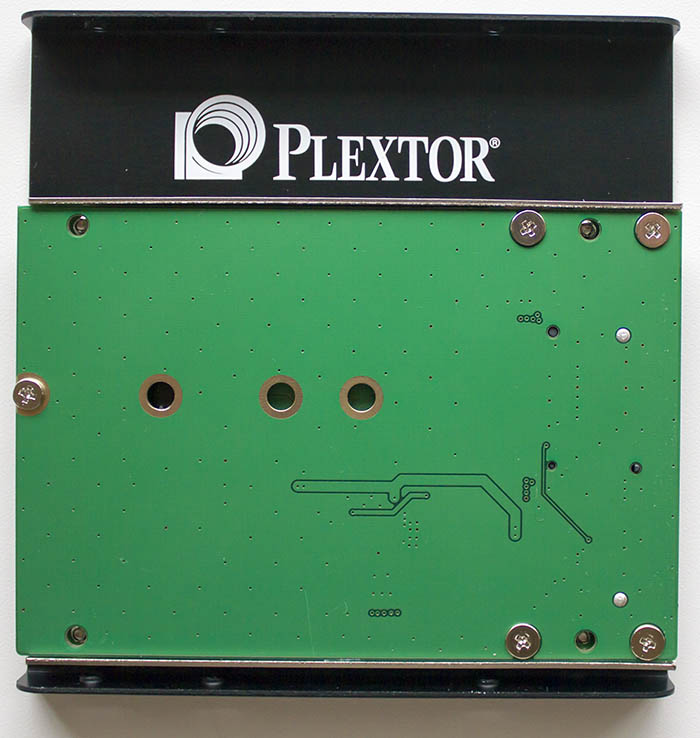

Переходник Smartbuy DT-119 в 3.5-дюймовом переходнике, закрепленный с помощью четырех винтов.


Smartbuy DT-119

Для дополнительного охлаждения, можно использовать термопрокладку между M.2 SATA накопителем и 3.5-дюймовым переходником.


Smartbuy DT-119

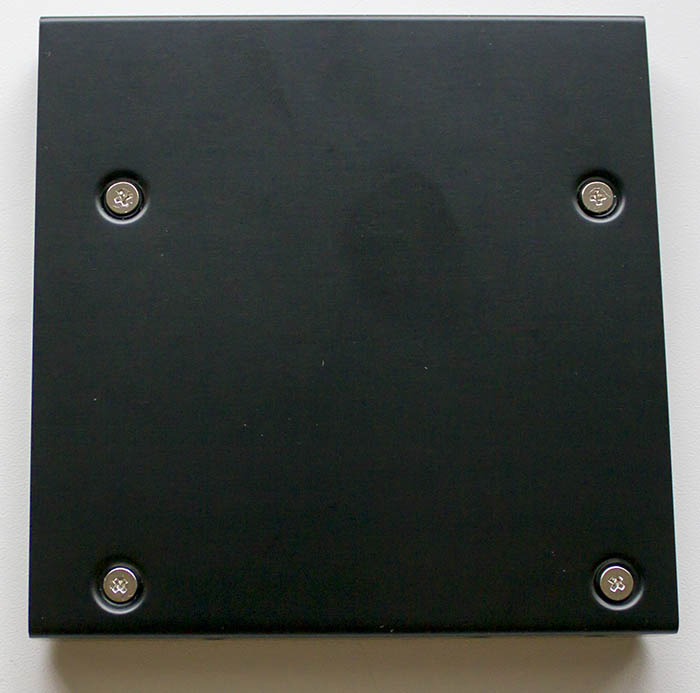

Четыре винта крепления Smartbuy DT-119 к 3.5-дюймовому переходнику.

Smartbuy DT-119

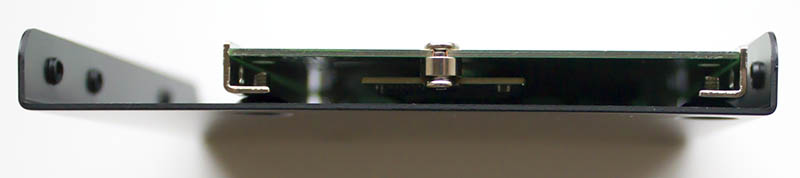

Боковые крепления самого 3.5-дюймового переходника.

Smartbuy DT-119
