RAID из M.2 PCIe NVMe накопителей

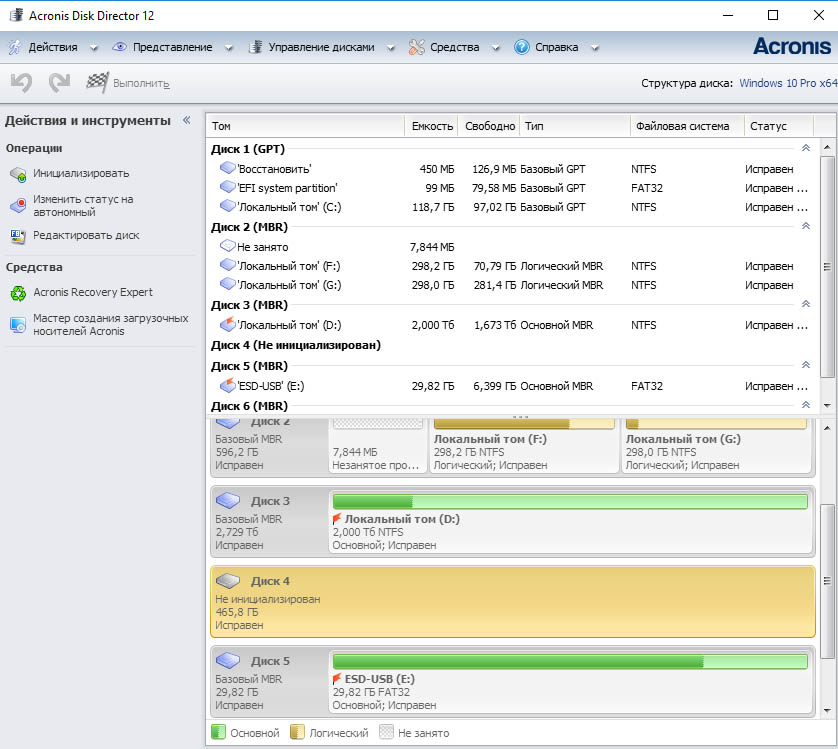

Запускаем приложение Acronis Disk Director 12 и видим, что наш M.2 RAID массив из накопителей Samsung не инициализирован.


RAID из M.2 PCIe NVMe накопителей

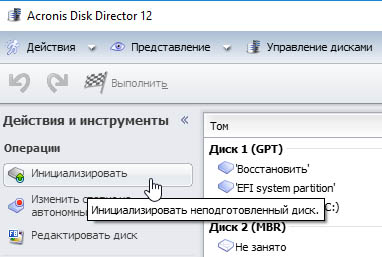

Нажимаем: Операции > Инициализировать.

RAID из M.2 PCIe NVMe накопителей

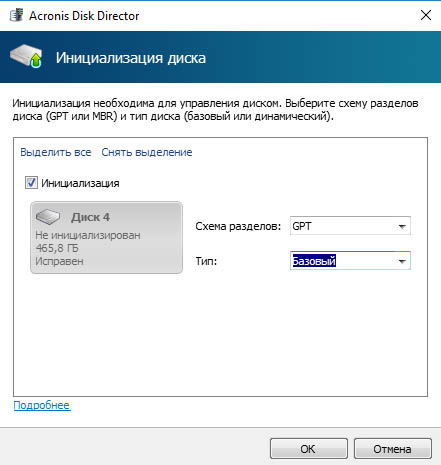

Схема разделов: GPT. Тип: Базовый. ОК.

RAID из M.2 PCIe NVMe накопителей

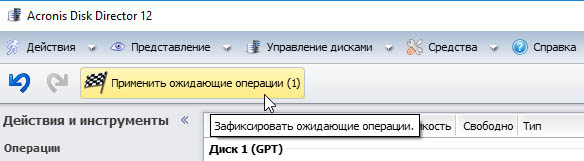

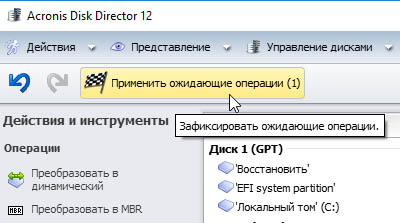

Чтобы закрепить действие, нажимаем на кнопку: Применить ожидающие операции.

RAID из M.2 PCIe NVMe накопителей

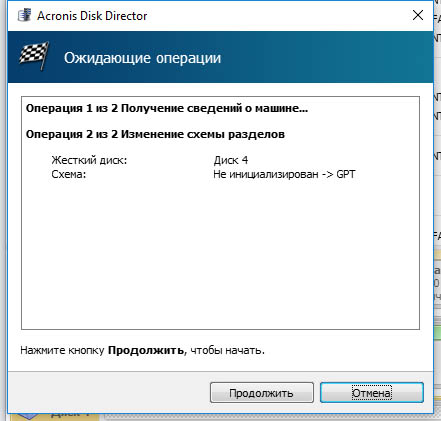

Не инициализирован -> GPT. Нажимаем на кнопку: Продолжить.

RAID из M.2 PCIe NVMe накопителей

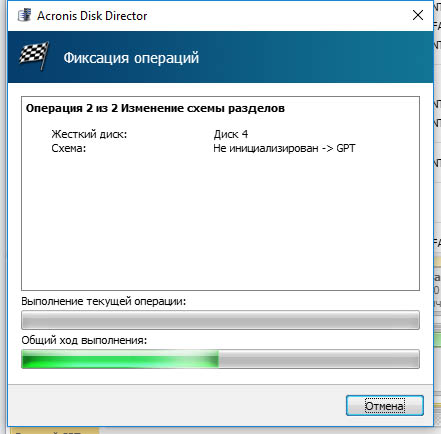

Выполнение текущей операции и общий ход выполнения:

RAID из M.2 PCIe NVMe накопителей

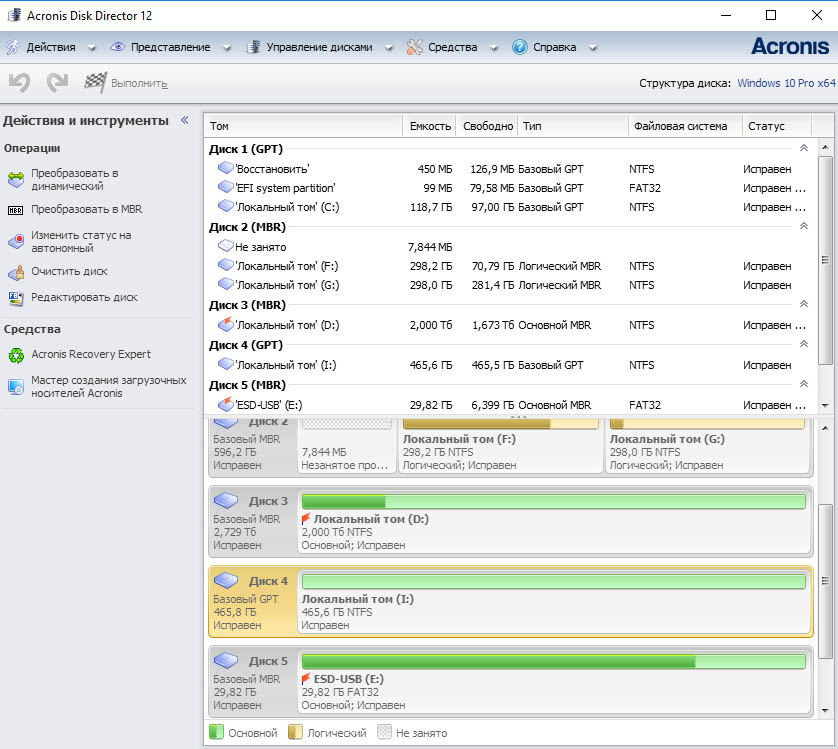

Смотрим, что в итоге получилось:

RAID из M.2 PCIe NVMe накопителей

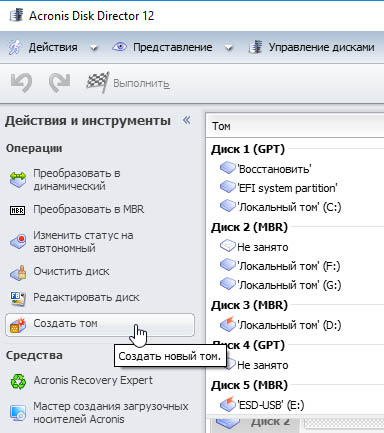

Нажимаем на кнопку: Создать том.

RAID из M.2 PCIe NVMe накопителей

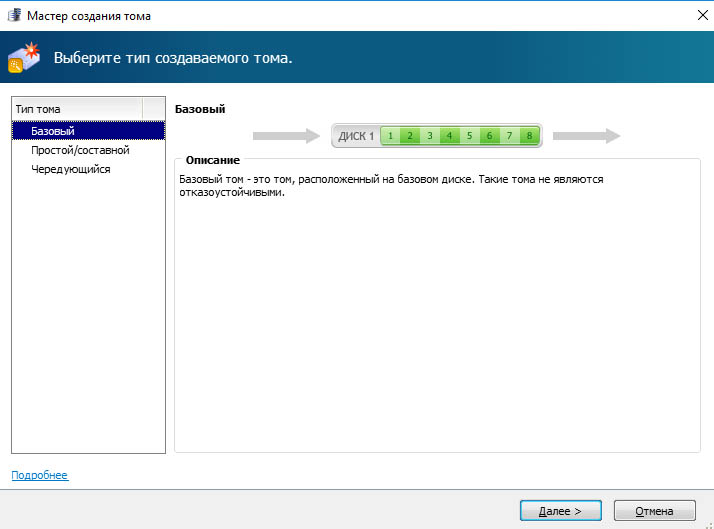

Выбираем тип создаваемого тома: Базовый. Далее >

RAID из M.2 PCIe NVMe накопителей

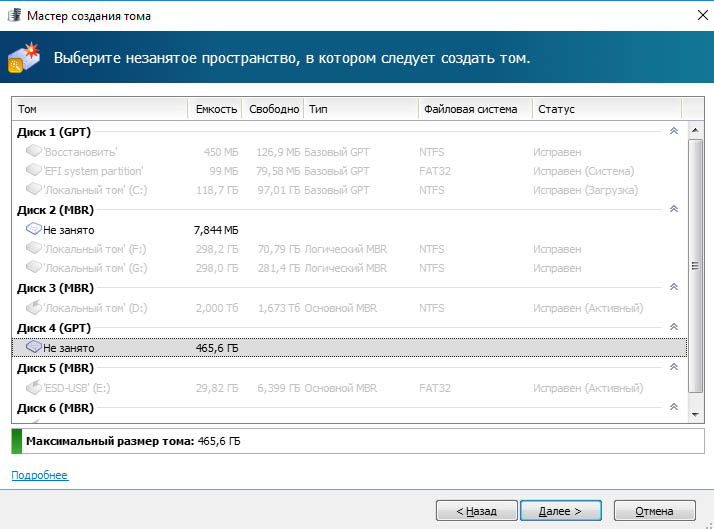

Выбираем незанятое пространство, в котором следует создать том. Далее >

RAID из M.2 PCIe NVMe накопителей

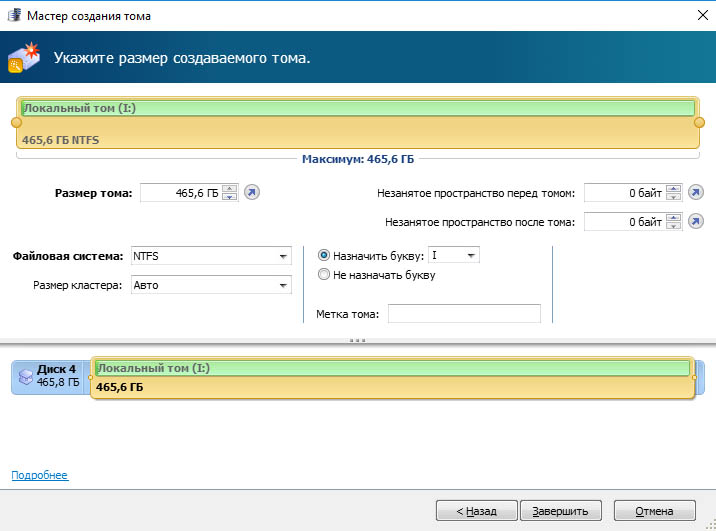

Выбираем: файловую систему, размер кластера, назначаем букву и т.д. И нажимаем на кнопку: Завершить.

RAID из M.2 PCIe NVMe накопителей

Зафиксировать ожидающие операции.

RAID из M.2 PCIe NVMe накопителей

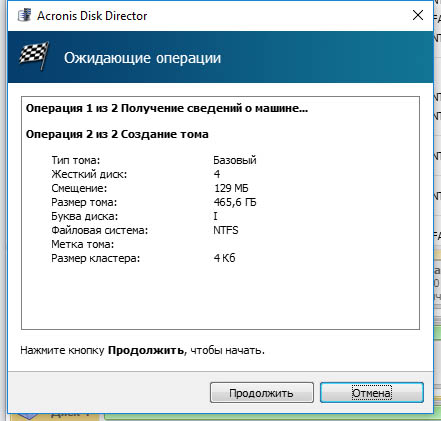

Нажимаем на кнопку: Продолжить.

RAID из M.2 PCIe NVMe накопителей

И получаем локальный том на RAID массиве:

RAID из M.2 PCIe NVMe накопителей

Появится новый локальный диск:

RAID из M.2 PCIe NVMe накопителей

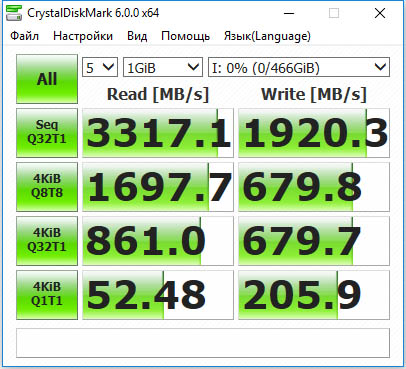

Тестируем последовательные скорости с помощью утилиты CrystalDiskMark 6.0.0 x64. Размер файла: 1Гбайт. 5 проходов.
3317/1920 Мб/с против одиночного Samsung 960 EVO (MZ-V6E250BW) с 3264/1577 Мб/с.


RAID из M.2 PCIe NVMe накопителей

Почему в бенчмарки такая небольшая прибавка? Потому что RAID массив построенный через Intel Rapid Storage Technology не использует фирменный NVMe драйвер.

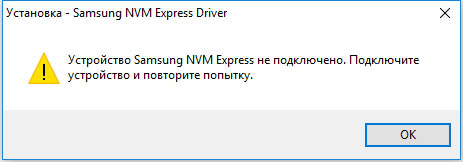

При попытке запустить установку драйвера Samsung_NVM_Express_Driver_3.0.exe получаем сообщение: Устройство Samsung NVM Express не подключено. Подключите устройство и повторите попытку.


RAID из M.2 PCIe NVMe накопителей

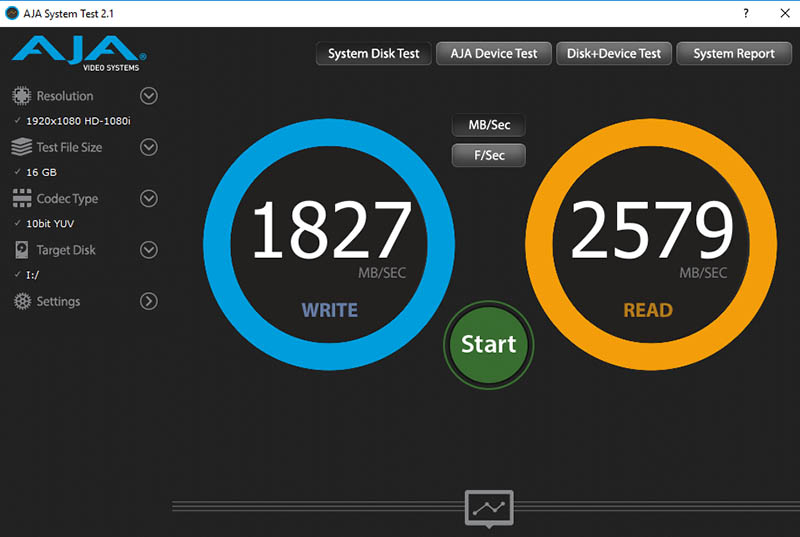

AJA System Performance Tester 2.1. Данное приложение позволяет протестировать производительность любого диска или системы хранения данных, подключенной к компьютеру, и увериться в её достаточности для поддержки того или иного видеоформата.
При работе с 16Гб файлом 1080p 10-бит YUV получаем последовательные скорости чтения/записи: 2579 и 1827 Мб/с. Против: 2557 и 846 Мб/с у одиночного Samsung 960 EVO (MZ-V6E250BW).


RAID из M.2 PCIe NVMe накопителей

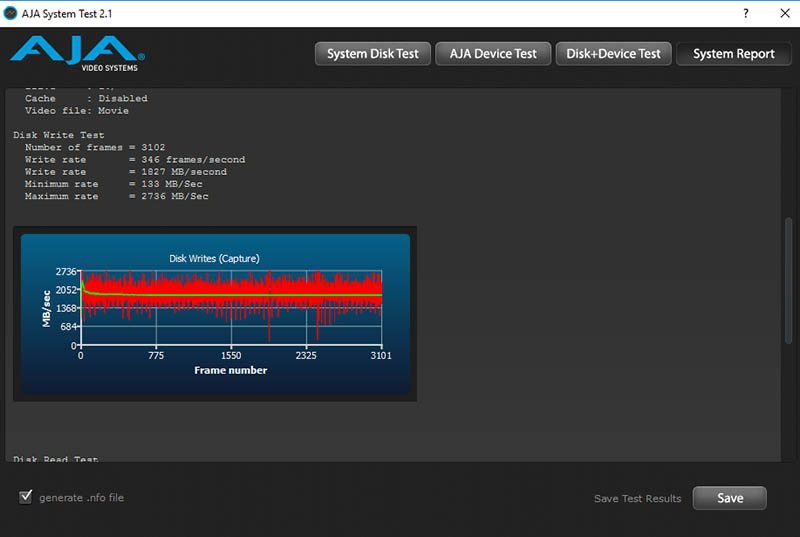

График записи ровный и без провалов.

RAID из M.2 PCIe NVMe накопителей

Прогоним тест записи в в реальном приложении: Adobe Premiere Pro CC 2018.
Создаем эпизод. Шаблоны настроек эпизода > Доступные шаблоны настроек > DNxHR > 4K 59.94 > DNxHR HQ 4K 59.94. Далее, создаем титр с настройками эпизода, длительностью 1 минута.
Ctrl+M и в настройках экспорта выбираем формат QuickTime, Видеокодек: Без сжатия YUV 10-битный 4:2:2, атрибуты исходного файла и выбираем RAID массив из двух M.2 накопителей в настройках. Экспорт.

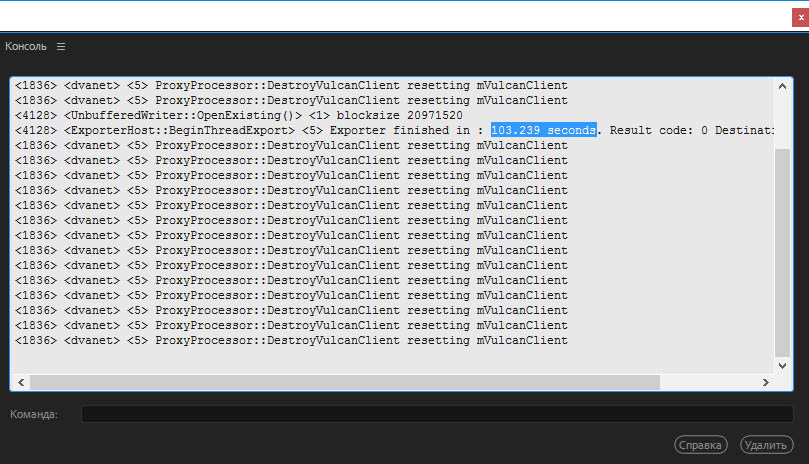

Итоговое время рендеринга: 103 секунды против результата одиночного диска Samsung 960 EVO (MZ-V6E250BW) - 236 секунд. Спасибо за этот результат надо сказать хорошей скорости записи накопителя Samsung 950 PRO (MZ-V5P256BW).


RAID из M.2 PCIe NVMe накопителей

Читаем о работе накопителей в адаптере ASUS HYPER M.2 X16 CARD.
