Samsung 960 EVO (MZ-V6E250BW)

После автоматической настройки RAID и перезагрузки. Рекомендуется в разделе Boot (Загрузка) отключить CSM. Идем в Загрузка > CSM (Compatibility Support Module).


Samsung 960 EVO (MZ-V6E250BW)

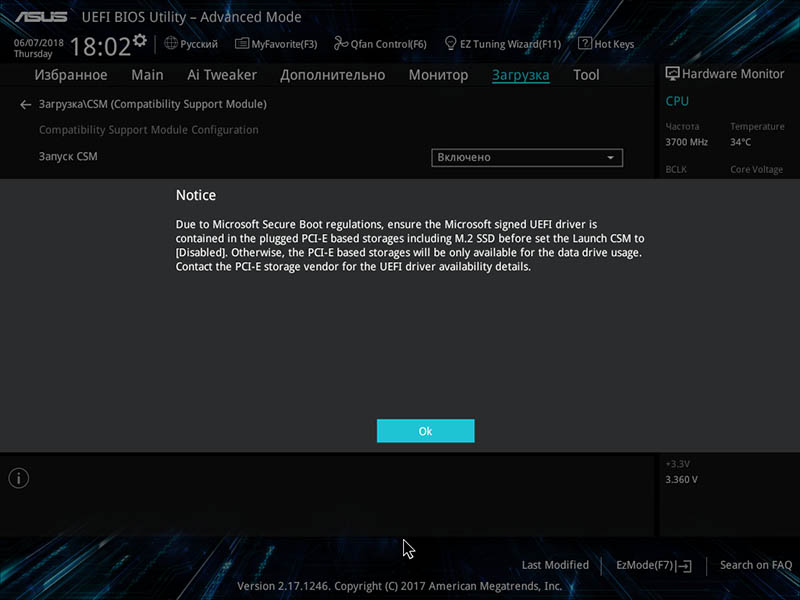

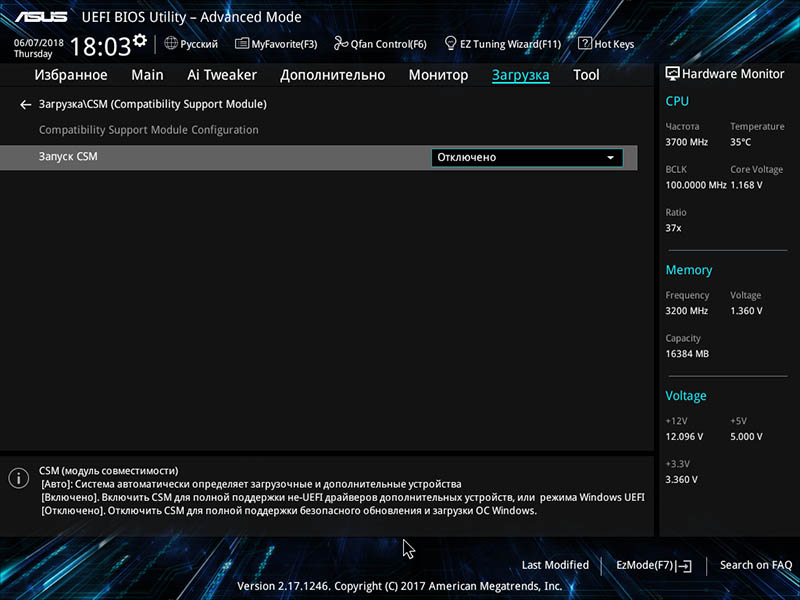

Для пункта: Запуск CSM выбираем Отключено. Внизу меню видим следующую информацию:
CSM (модуль совместимости).
[Авто]: Система автоматически определяет загрузочные и дпоплнительные устройства.
[Включено]: Включить CSM для полной поддержки не-UEFI драйверов дополнительных устройств, или режима Windows UEFI.
[Отключено]: Отключить CSM для полной поддержки безопасного обновления и загрузки ОС Windows.


Samsung 960 EVO (MZ-V6E250BW)

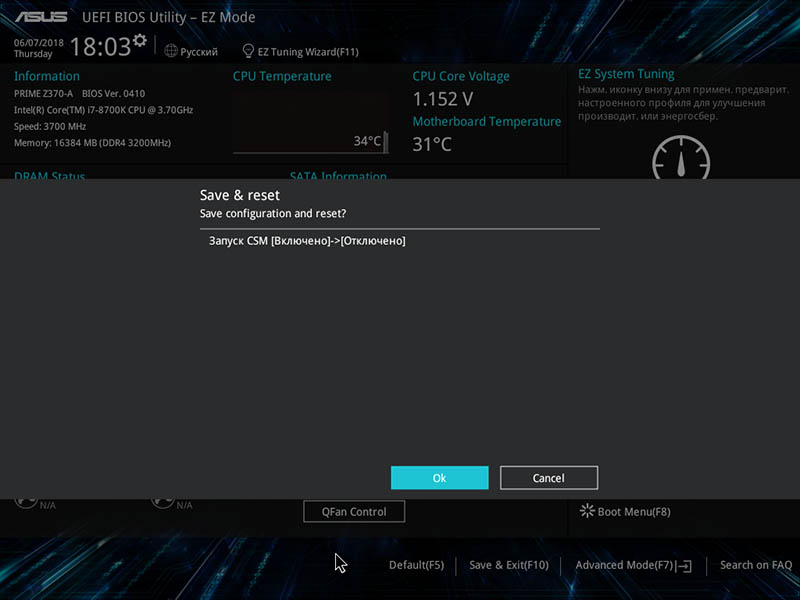

Save & Exit (F10). Запуск CSM [Включено] -> [Отключено]. ОК.

Samsung 960 EVO (MZ-V6E250BW)

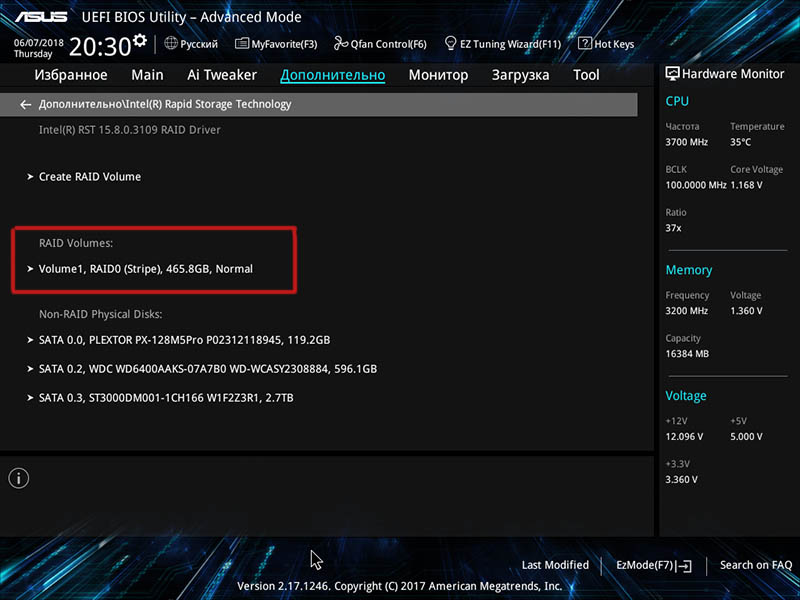

Теперь идем в Дополнительно > Intel Rapid Storage Technology и смотрим, что там изменилось. В RAID Volumes: появился пункт Volume1, RAID0 (Stripe), 465,8GB, Normal.


Samsung 960 EVO (MZ-V6E250BW)

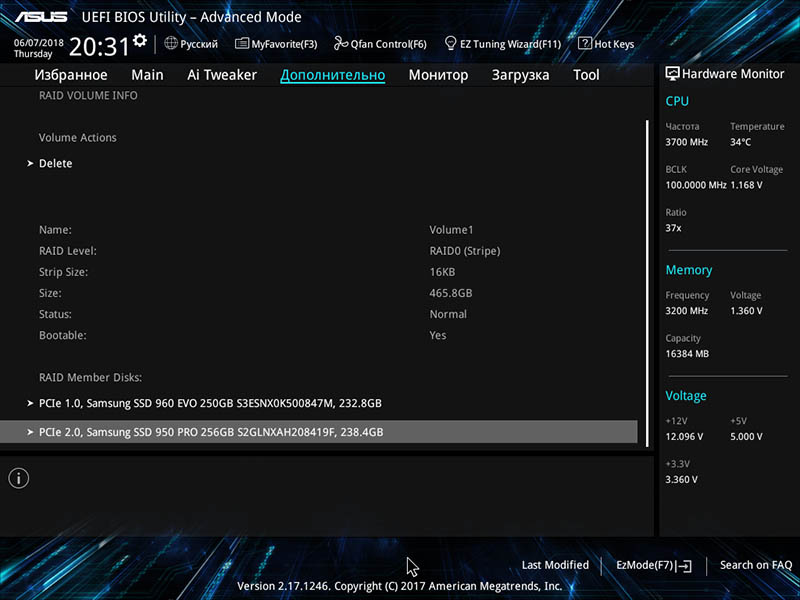

Открываем Volume1 и видим информацию о RAID. Также можно получить информацию о каждом диске массива.

Samsung 960 EVO (MZ-V6E250BW)

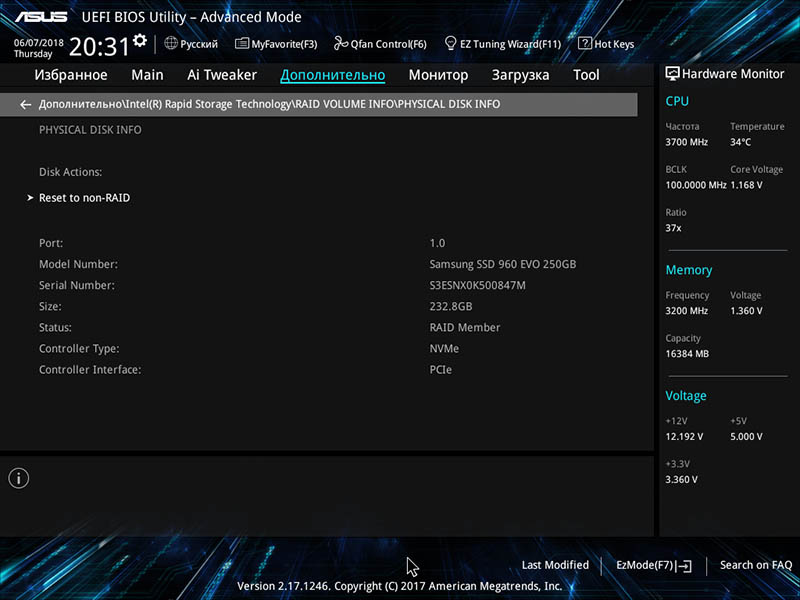

Дополнительно > Intel Rapid Storage Technology > RAID VOLUME INFO > PHYSICAL DISK INFO и смотрим информацию о накопителе Samsung 960 EVO (MZ-V6E250BW).


Samsung 960 EVO (MZ-V6E250BW)

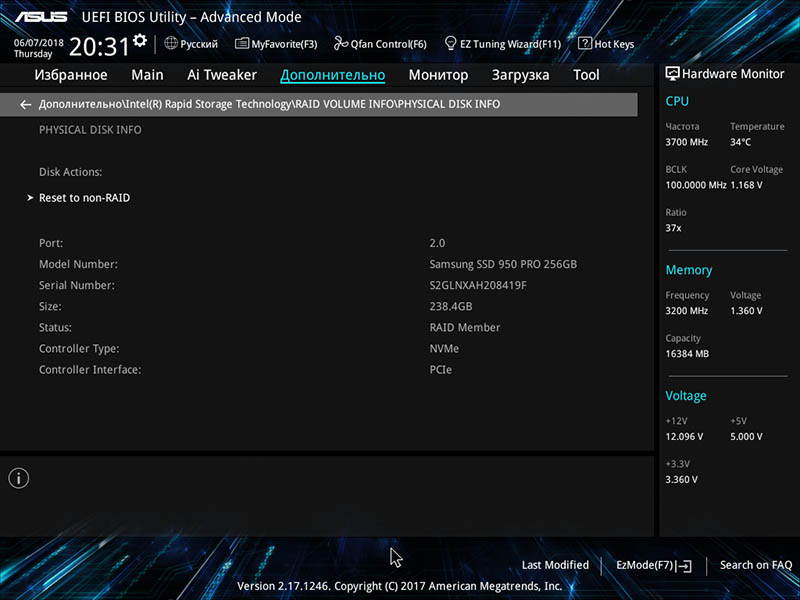

Информация о накопителе Samsung 950 PRO (MZ-V5P256BW):

Samsung 960 EVO (MZ-V6E250BW)

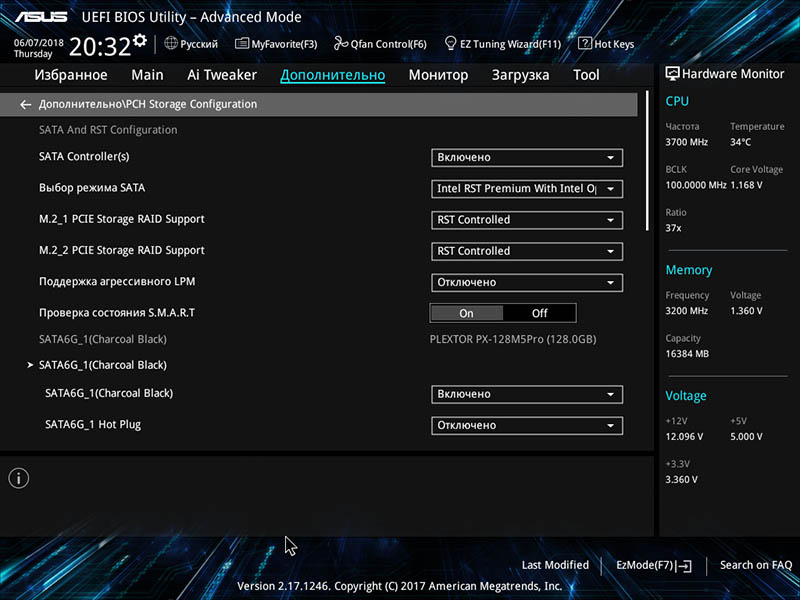

Идем в Дополнительно > PCH Storage Configuration и смотрим какие настройки выставлены:
Выбор режима SATA: Intel RST Premium With Intel Optane.
M.2_1 и M.2_2 PCIE Storage RAID Support: RST Controlled.


Samsung 960 EVO (MZ-V6E250BW)

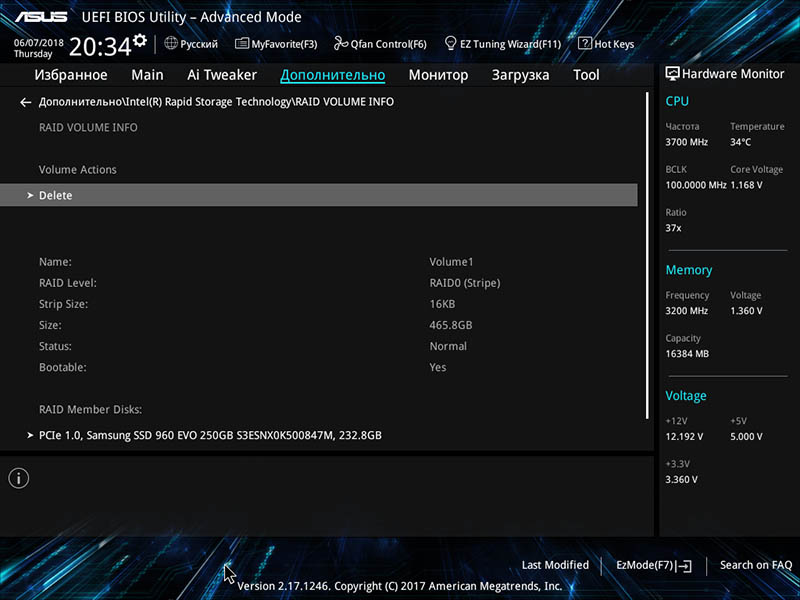

Если хотим "разобрать" RAID массив, то в Дополнительно > Intel Rapid Storage Technology > RAID VOLUME INFO > PHYSICAL DISK INFO, выбираем Delete.


Samsung 960 EVO (MZ-V6E250BW)

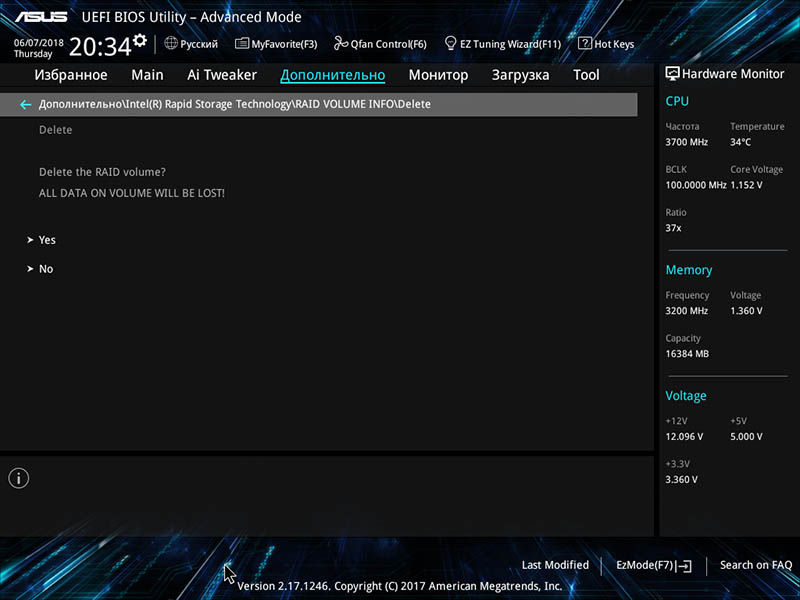

Delete the RAID volume? Yes.

Samsung 960 EVO (MZ-V6E250BW)

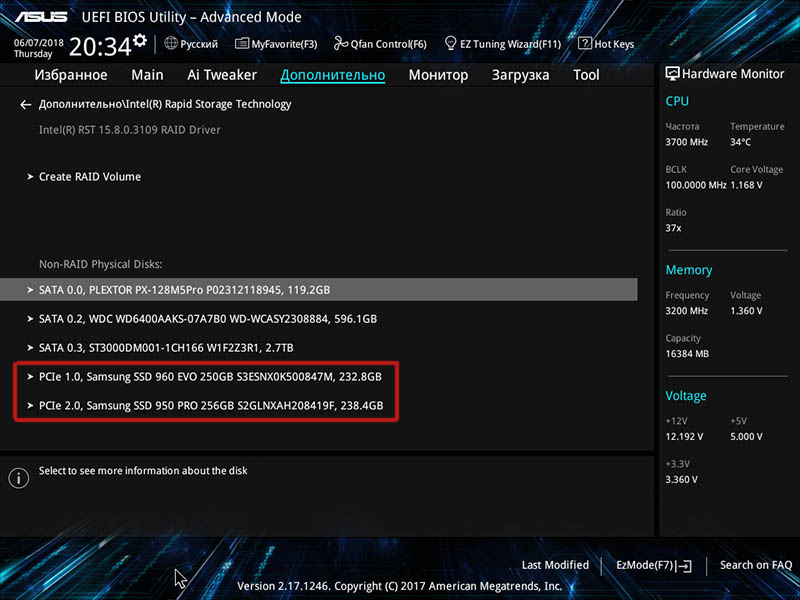

И в списке Non-RAID Physical Disks: появятся накопители которые раньше были в RAID массиве.

Samsung 960 EVO (MZ-V6E250BW)

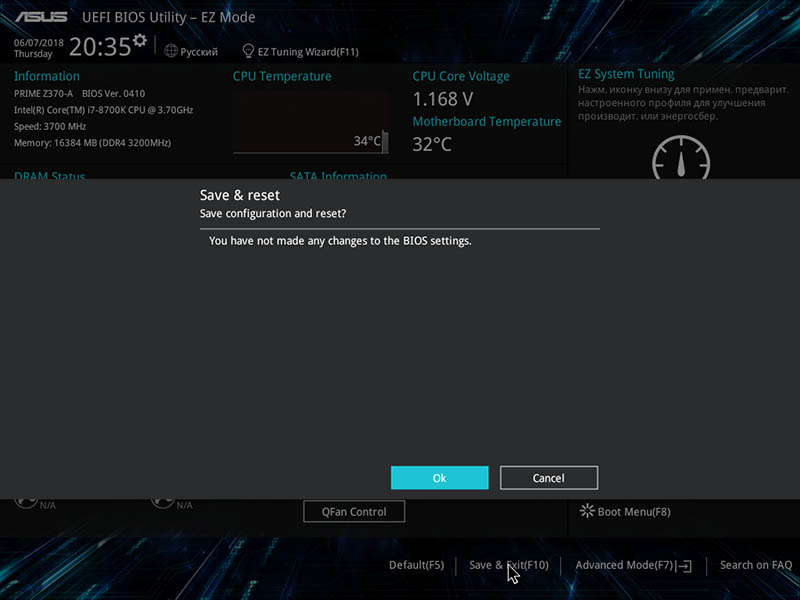

Save & Exit (F10). OK.

Samsung 960 EVO (MZ-V6E250BW)

Читаем далее, про тестирование производительности RAID массива.
