Настройки BIOS

Рассмотрим настройки BIOS материнской платы Gigabyte GA-H170-Gaming 3 DDR3. Чтобы в них попасть, надо при загрузке компьютера удерживать клавишу Delete. Закладка M.I.T.
BIOS Version: F1.
F2(от 01.09.2015) — исправлена ошибка: "Необходимый модуль безопасности не активируется. Это программа не может быть исполнена (8016)". Добавлена поддержка процессоров: Celeron G3920, Celeron G3900 и Celeron G3900T.
F3(от 23.10.2015) — обновление микрокода CPU. Добавлена поддержка процессоров: Core i3-6098P, Core i5-6402P.
F4(от 18.03.2016) — улучшена совместимость DDR XMP.
BCLK: 100.00MHz (частота системной шины).
CPU Frequency: 3583.92MHz (тактовая частота процессора).
Memory Frequency: 1600.00MHz (частота оперативной памяти).
Total Memory Size: 8192MB (объем установленной оперативной памяти).
CPU Temperature: 30.0C (температура центрального процессора).
Vcore: 1.104V (напряжение ядра процессора).


Gigabyte GA-H170-Gaming 3 DDR3

M.I.T. > M.I.T. Current Status.

Gigabyte GA-H170-Gaming 3 DDR3

M.I.T. > Advanced Frequency Settings.

Gigabyte GA-H170-Gaming 3 DDR3

M.I.T. > Advanced Memory Settings.

Gigabyte GA-H170-Gaming 3 DDR3

Memory Enhancement Settings, доступные значения: Relax OC, Enhanced Stability, Normal (значение по-умолчанию), Enhanced Performsnce.


Gigabyte GA-H170-Gaming 3 DDR3

IMC Timing Settings.

Gigabyte GA-H170-Gaming 3 DDR3

Channel A/B Memory Sub Timings - разгон памяти путем изменения таймингов.

Gigabyte GA-H170-Gaming 3 DDR3

M.I.T. > Advanced Voltage Settings.

Gigabyte GA-H170-Gaming 3 DDR3

CPU Core Voltage Control.

Gigabyte GA-H170-Gaming 3 DDR3

Chipset Voltage Control. PCH Core – 1.000V.

Gigabyte GA-H170-Gaming 3 DDR3

DRAM Voltage Control - изменяем напряжение модулей памяти.

Gigabyte GA-H170-Gaming 3 DDR3

Internal VR Control.

Gigabyte GA-H170-Gaming 3 DDR3

M.I.T. > PC Health Status.

Gigabyte GA-H170-Gaming 3 DDR3

M.I.T. > Miscellaneous Settings.
Max Link Speed - можно выбрать варианты: Auto, Gen1, Gen2, Gen3.

Gigabyte GA-H170-Gaming 3 DDR3

Закладка System Information.

Gigabyte GA-H170-Gaming 3 DDR3

Закладка BIOS Features.

Gigabyte GA-H170-Gaming 3 DDR3

BIOS Features > Boot Option Priorities.

Gigabyte GA-H170-Gaming 3 DDR3

BIOS Features > Hard Drive BBS Priorities. Выбираем главный загрузочный диск в разделе Boot Option #1. И в списке: Samsung SSD 850 EVO M.2 250GB.


Gigabyte GA-H170-Gaming 3 DDR3

Закладка Peripherals (Переферия).
Initial Display Output: [PCIe 1 Slot] это значение по-умолчанию, для выбора интегрированной графики главной - [IGFX].


Gigabyte GA-H170-Gaming 3 DDR3

Peripherals > OffBoard SATA Controller Configuration.

Gigabyte GA-H170-Gaming 3 DDR3

Peripherals > Super IO Configuration.

Gigabyte GA-H170-Gaming 3 DDR3

Peripherals > Intel(R) Bios Guard Technology.

Gigabyte GA-H170-Gaming 3 DDR3

Peripherals > SATA Configuration.
SATA Controller(s) - [Enabled].
SATA Mode Selection - [ACHI].
Aggressive LPM Support - [Enabled].

Gigabyte GA-H170-Gaming 3 DDR3

Закладка Chipset.
VT-d - [Disabled].
Internal Graphics - [Auto], [Disabled], [IGFX].
DVMT Pre-Allocated - [64M].
DVMT Total Gfx Mem - [256M].
*Про установку максимального объема памяти, для интегрированной видеокарты, читаем здесь.
Audio Controller - [Enabled]. Включение/отключение интегрированного звукового кодека.
Audio DSP - [Disabled].
High Precision Timer - [Enabled].


Gigabyte GA-H170-Gaming 3 DDR3

Закладка Power Management.

Gigabyte GA-H170-Gaming 3 DDR3

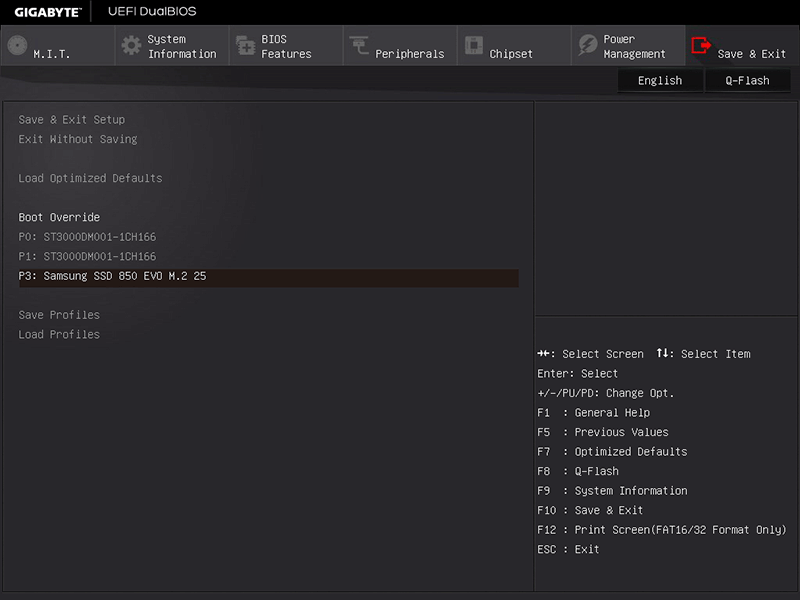

Закладка Save & Exit.
Save & Exit Setup – сохранение внесенных изменений и выход.
Exit Without Saving – выход без сохранения изменений.
Load Optimized Defaults – загрузка оптимальных настроек по умолчанию, которые требуются после обновления BIOS или очистки CMOS параметров.

Gigabyte GA-H170-Gaming 3 DDR3
