Gigabyte GA-H170-Gaming 3 DDR3

С помощью системной платы Gigabyte GA-H170-Gaming 3 DDR3 есть возможность сделать бюджетный апгрейд на процессоры Intel Core шестого поколения (Skylake), а именно использовать оперативную память DDR3 от старых ПК. И при этом получить главный бонус нового чипсета Intel H170 Express, а именно 16 линий PCI Express 3.0, восемь линий которого потрачено на два M.2 слота (интерфейс PCIe 3.0 х4, 32 Гбит/с) с поддержкой установки PCIe NVMe дисков типа 2242/2260/2280 и поддержкой SATA M.2 дисков. Эти два разъема M.2 предлагают идеальное решение для организации дисковых массивов, в том числе в режиме RAID.
С подробными техническими характеристиками платы GIGABYTE GA-H170-Gaming 3 DDR3 можно ознакомиться здесь.

Обратная сторона коробки с материнской платой Gigabyte GA-H170-Gaming 3 DDR3:



Наклейка с базовой информацией о модели GA-H170-Gaming 3 DDR3:

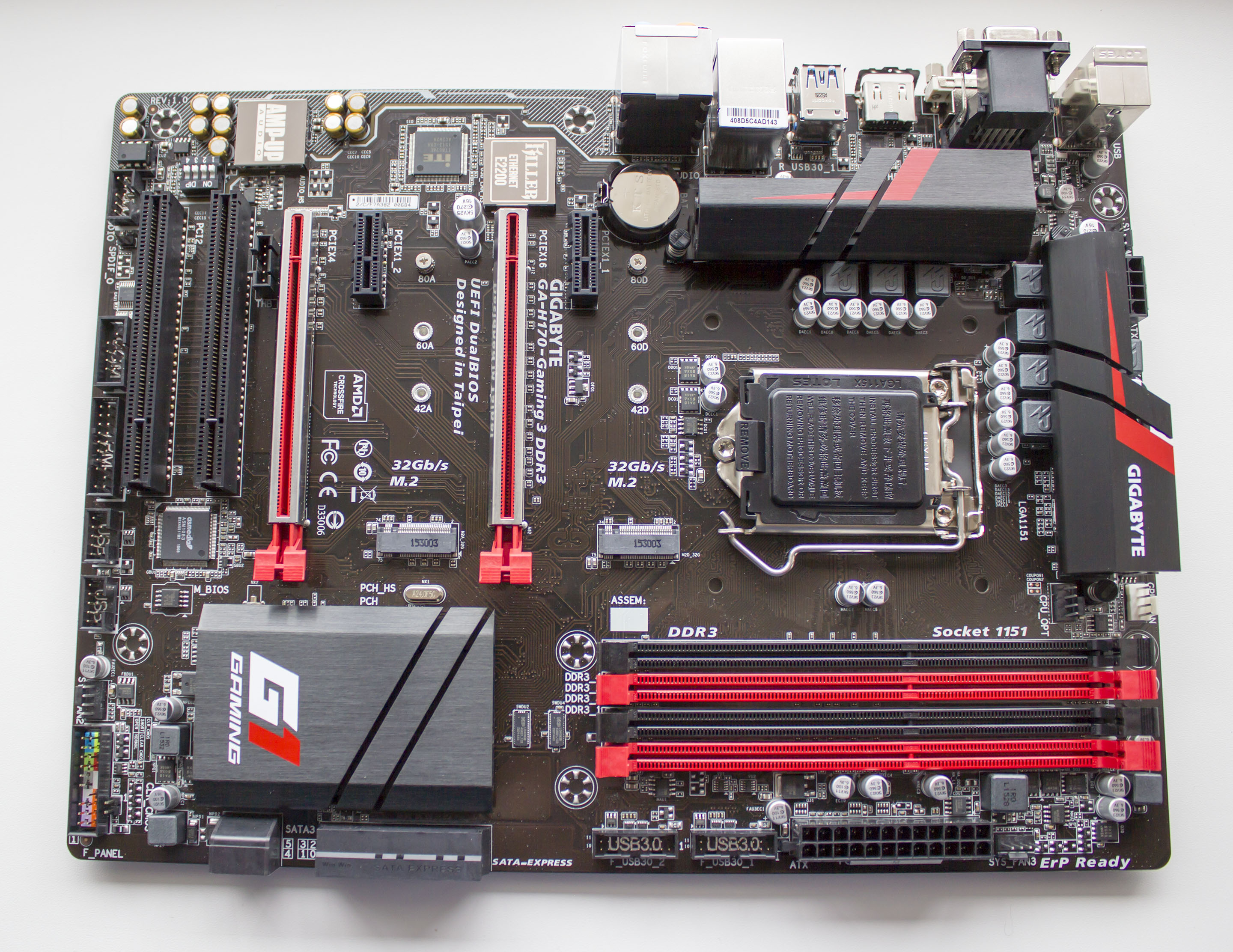

Фото системной платы GIGABYTE GA-H170-Gaming 3 DDR3 (фото кликабельно).

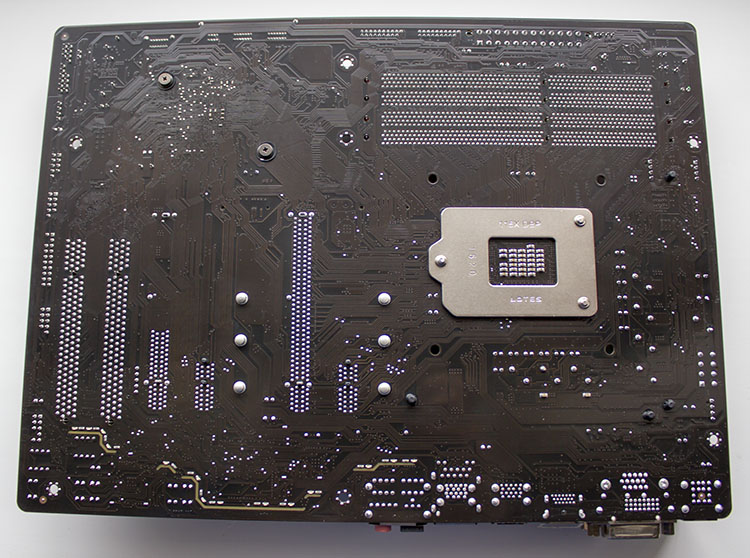

Обратная сторона системной платы, с опорной пластиной процессорного разъема, винтами крепления чипсетного радиатора и пластиковыми клипсами радиаторов подсистемы питания.

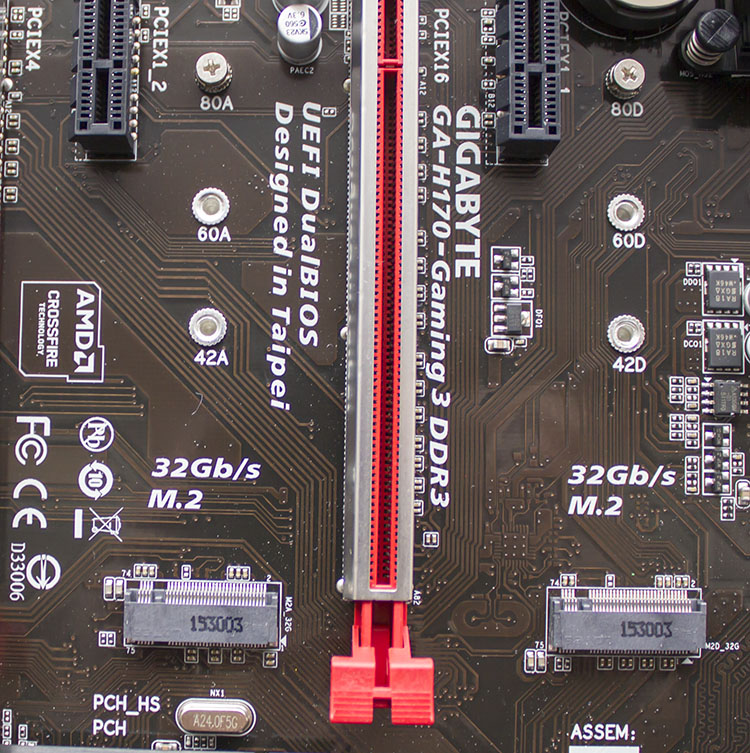

Главная особенность платы GIGABYTE GA-H170-Gaming 3 DDR3 это два M.2 PCI слота с поддержкой длины: 42, 60 и 80мм.

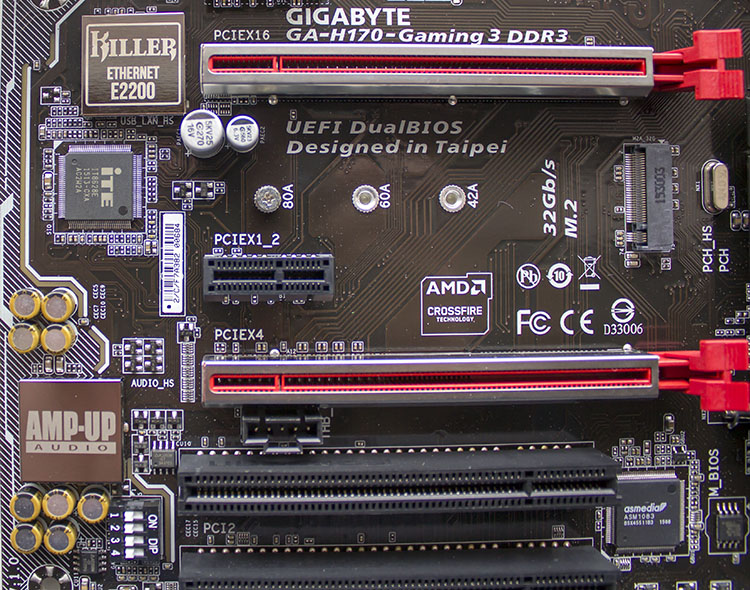

На фото ниже видим распаянные микросхемы: сетевой адаптер Qualcomm Atheros Killer E2201, восьмиканальный звуковой кодек Realtek ALC1150, AMP-UP – предустановленный операционный усилитель аудиосигнала TI NE5532 (с поддержкой заменены на любой другой), ITE IT8628E – отвечает за возможности Multi I/O, мост PCI Express – PCI реализован силами контроллера ASMedia ASM1083.

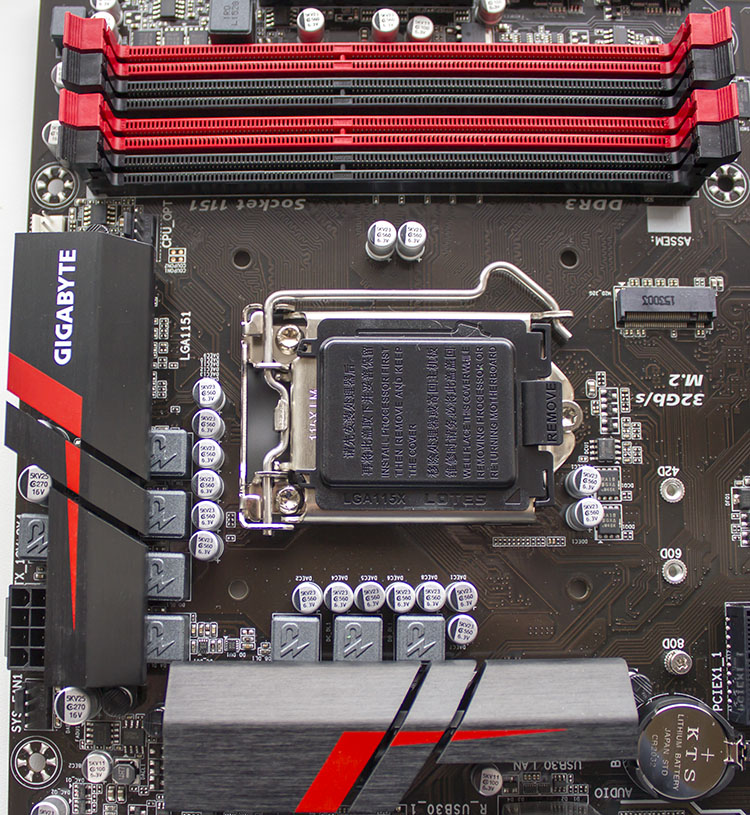

Семифазная схема питания, преобразователь основан на цифровом ШИМ-контроллере ISL95856.

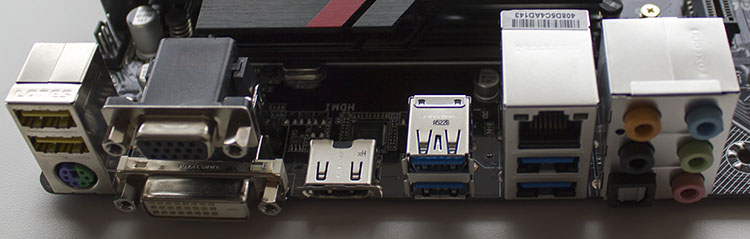

Порты на задней панели: гнездо PS/2, 2х USB 2.0 (порты USB DAC UP предназначены для подключения внешней звуковой платы либо усилителя, так как они получают питание не от интегрированного в чипсет контроллера USB 2.0, а через специальный преобразователь, непосредственно от линий питания. Поэтому обеспечивают более стабильное и менее зашумленное выходное напряжение. При необходимости питание на разъемах может быть отключено для повышения качества передачи аудио сигнала), 4х USB 3.0, Gigabit Ethernet (RJ45) и видеовыходы HDMI, DVI и VGA (D-Sub), аудиоразъемы.

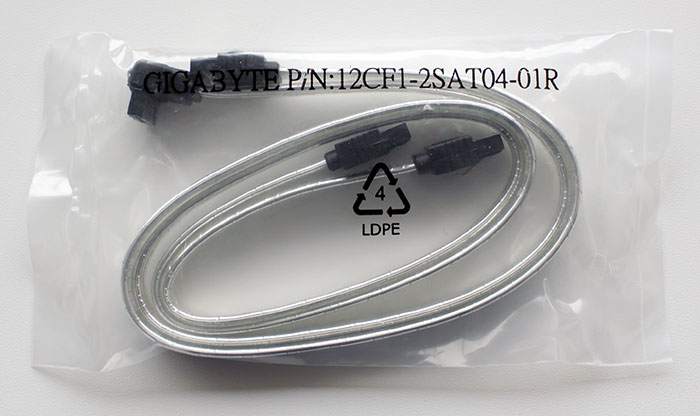

В комплекте два SATA кабеля:

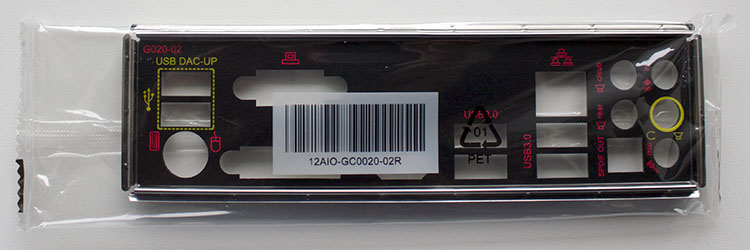

Заглушка интерфейсной панели:

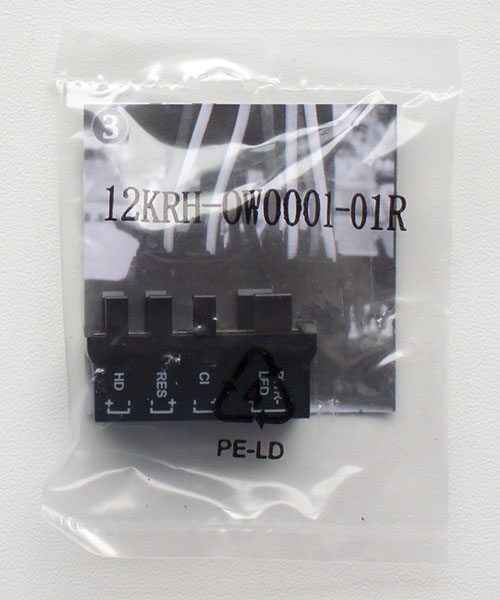

Переходник GIGABYTE G Connector, он облегчает процесс подключения фронтальной панели корпуса компьютера.

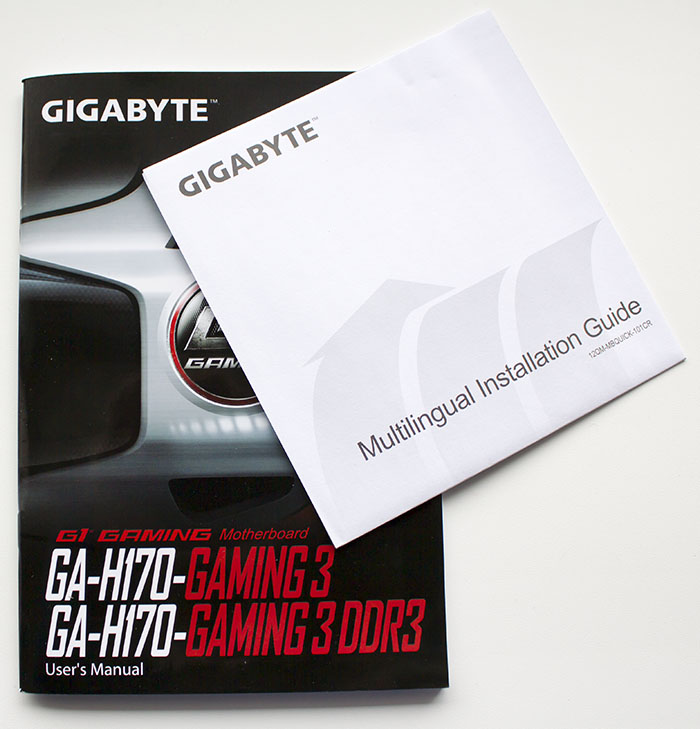

Руководство пользователя, брошюра с описанием гарантии и диск с драйверами и утилитами.

*Системная плата Gigabyte GA-H170-Gaming 3 DDR3 Rev.1.0, после обновления BIOS будет поддерживать процессоры Kaby Lake (Intel Core седьмого поколения). Обновление BIOS реализуется через функцию Q-Flash, предусматривающую подключение флешки с обновлением BIOS к специальному USB-порту материнской платы.

Читаем далее.
