MSI Z97A GAMING 6

Наличие конкретного товара в магазине, в итоге сыграло решающую роль, и выбор пал на системную плату: MSI Z97A GAMING 6, тем более на нее была акция: Суперцена, с 10% скидкой. По факту за небольшую переплату (относительно ранее озвученных вариантов) получили распаянный порт USB 3.1 (а не бесполезную карту расширения с интерфейсом PCIe 2.0 x4 при отсутствии данного слота на плате, что в итоге приведет к тому что ее надо будет втыкать в свободный слот PCIe 3.0 x16, тем самым отнимая эти линии у видеокарты). USB 3.1 обеспечивает скорость до 10 Гб/с, удваивая скорость работы USB 3.0 и превосходя USB 2.0 в 20 раз.
Системную плату MSI Z97A GAMING 6 для своих тестов процессоров Broadwell выбрал известный ресурс anandtech.com.
С характеристиками материнской платы MSI Z97A GAMING 6 можно ознакомиться здесь.


MSI Z97A GAMING 6

Обратная сторона коробки с материнской платой MSI Z97A GAMING 6:

MSI Z97A GAMING 6

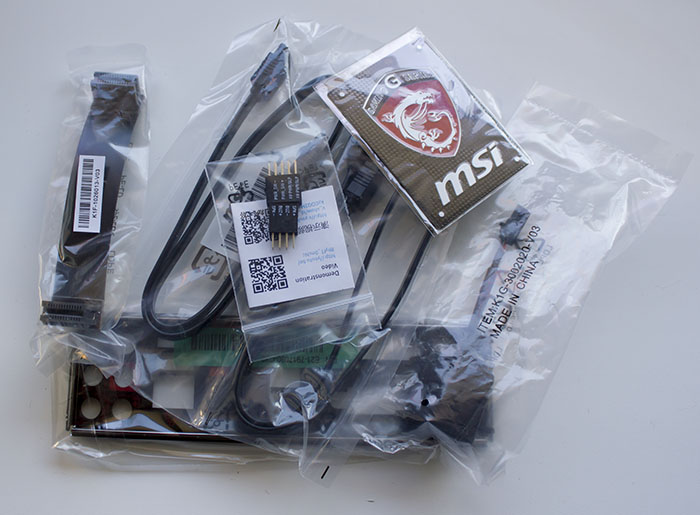

Комплектация: макулатура, диск с драйверами, комплект из двенадцати ярлыков для маркировки кабелей SATA, заглушка для корпуса, переходник для подключения дополнительного питания к аудиокарте, два кабеля SATA 6Gb/s (один из которых с Г-образным разъёмом на одном из концов), набор переходников для удобного подключения корпусных разъемов M-Connectors, один гибкий мостик для организации SLI, наклейка с логотипом MSI Gaming Series.


MSI Z97A GAMING 6

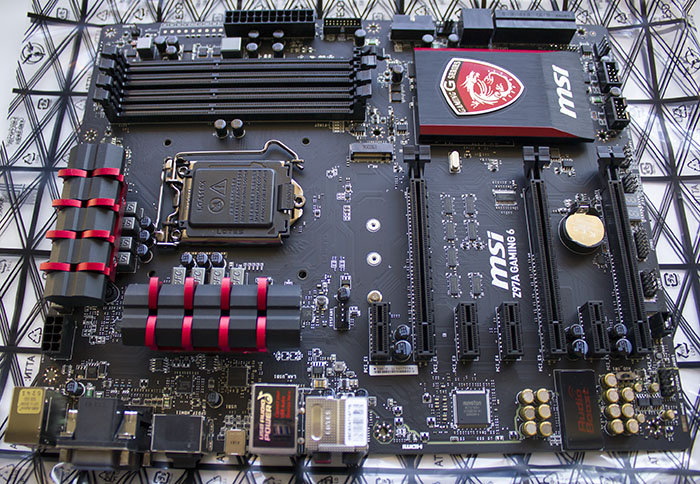

Фото самой системной платы (кликабельно), сразу бросаются в глаза массивные радиаторы охлаждения, которые крепятся винтами. В верхней части системной платы за DIMM слотами находится область с точками замеров шести системных напряжений.



MSI Z97A GAMING 6

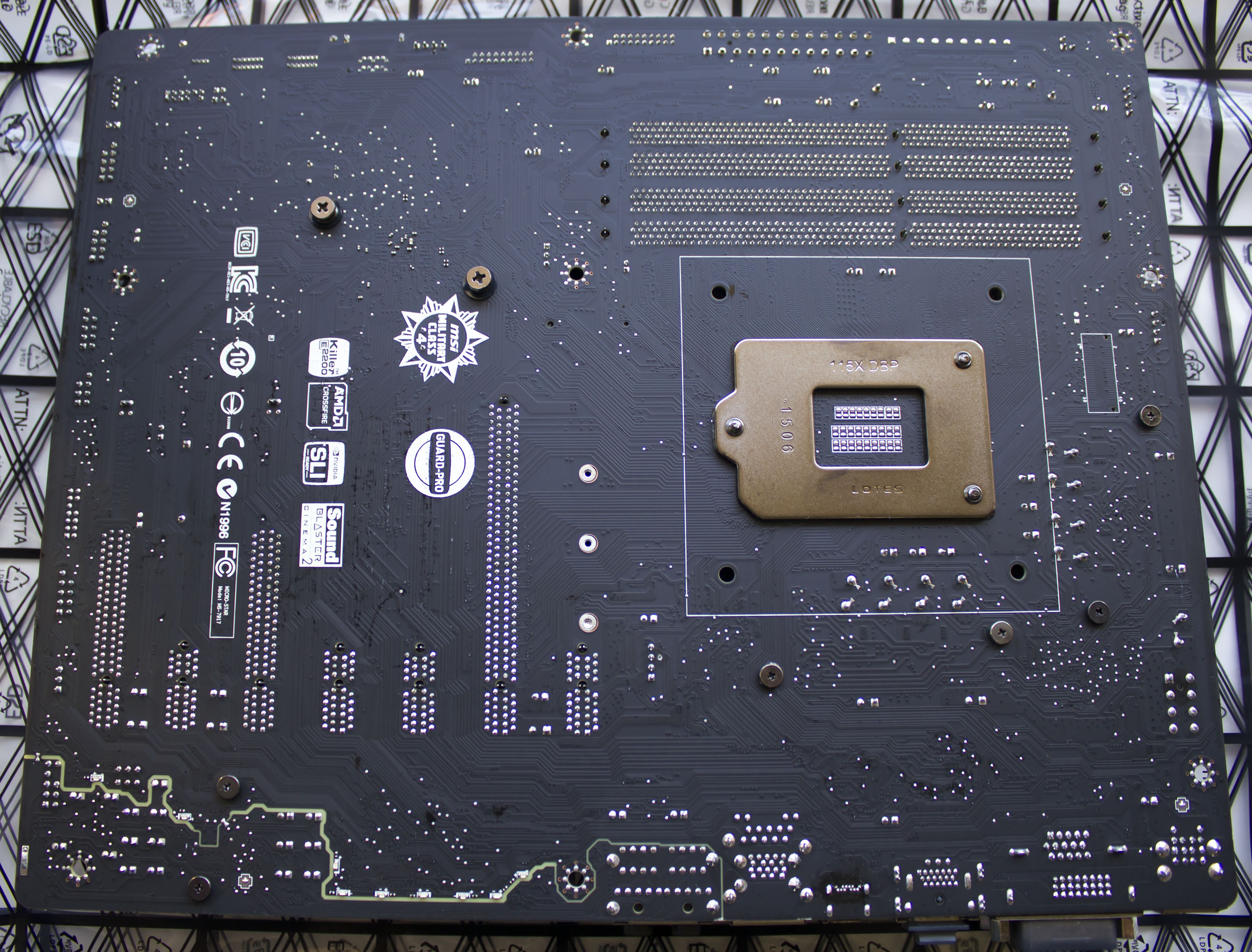

Обратная сторона системной платы (фото кликабельно). Здесь можно увидеть опорную пластину процессорного разъема, а также то, что все три радиатора надежно зафиксированы при помощи винтов, которые обеспечивают лучшую прижимную силу, чем пластиковые клипсы.



MSI Z97A GAMING 6


Порты на задней панели: PS/2 Combo (Gaming Device Port), 2x USB 2.0, D-Sub, DVI-D, Optical S/PDIF out, HDMI, USB 3.1 (Type-C), LAN (RJ45), 2x USB 3.0, 6x аудиопортов.


MSI Z97A GAMING 6

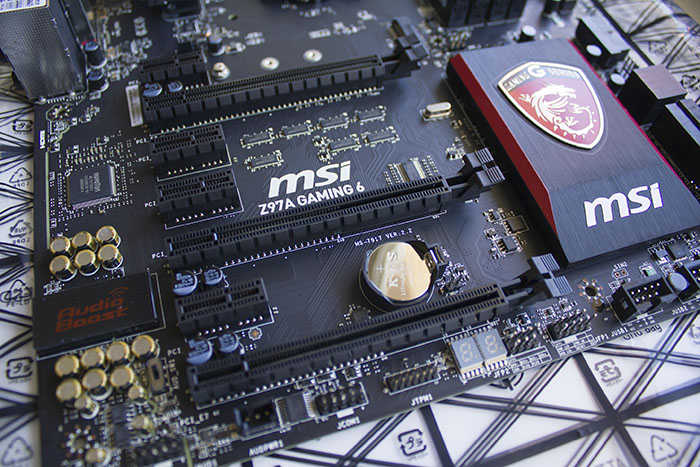

Слоты расширения: 3х PCIe 3.0 x16 (х16, х8 + х8, х8 + х4 + х4), 4х PCI Express 2.0 x1. И обращаем внимание на индикатор POST-кодов, который имеет жёлто-зелёный оттенок свечения, и в обычном режиме работы системы он отображает температуру центрального процессора.



MSI Z97A GAMING 6

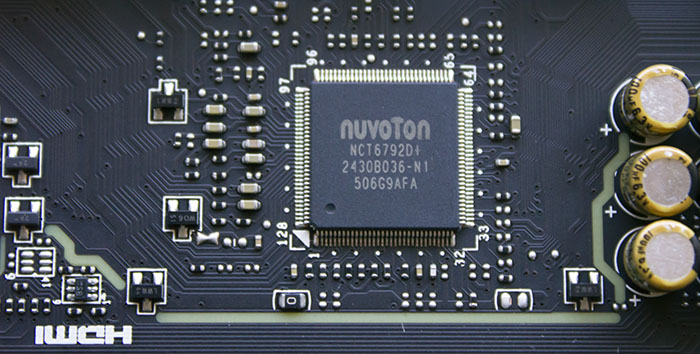

Возможности Multi I/O реализованы с помощью микросхемы NUVOTON NCT6792D, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.


MSI Z97A GAMING 6

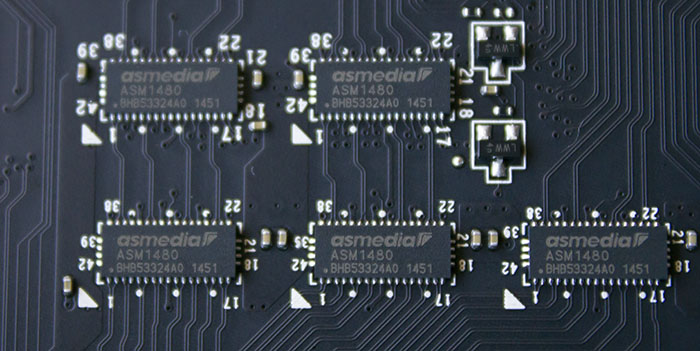

Шестнадцать линий PCIe 3.0 могут разделяться между тремя полноформатными гнёздами PCIe, благодаря наличию шести коммутаторов ASmedia ASM1480. Седьмой коммутатор отвечает за распределение ресурсов между слотами PCIе 2.0 x1 и USB 3.1 контроллером ASmedia ASM1142.


MSI Z97A GAMING 6

Выход HDMI оснащён конвертером уровней сигналов PTN3360DBS (осуществляет переключение между видеовыходами: HDMI, D-Sub и DVI-D).
За работу порта USB 3.1 (Type-C) на интерфейсной панели отвечает микросхема ASMedia ASM1142. Этот двухпортовый контроллер подключен к чипсету Intel Z97 Express с использованием двух линий PCI Express 2.0. Отличия USB 3.1 контроллера Intel от ASMedia: контроллер Intel USB 3.1 для скоростной передачи данных в рамках аппаратного интерфейса Thunderbolt 3 (кодовое наименование Alpine Ridge) обеспечивает пропускную способность до 40 Гбит/с и задействует для передачи видеосигнала 4 линии PCIe 3.0 тандема процессор/чипсет. При подключении одновременно двух устройств USB 3.1 с типом разъема Type-C или Type-A к системе контроллер Intel USB 3.1 устанавливает соединение и формирует канал передачи данных с полосой пропускания до 10 Гбит/c одновременно для двух портов.
Alpine Ridge, обеспечивает работу следующих интерфейсов: USB 3.1, Thunderbolt 3, DisplayPort 1.2, PCIe 3.0 x4 (и бонусом HDMI 2.0). Thunderbolt 3 может питать устройства мощностью до 15Вт, а стандарт USB 3.1 допускает зарядку общей мощностью до 100Вт.


MSI Z97A GAMING 6

M.2 слот (M.2 2242, M.2 2260, M.2 2280) с интерфейсом PCIe. M.2 обеспечивает высокоскоростную передачу данных до 10 Гб/с (2х линии PCIe 2.0), также поддерживаются модули модуль M.2 SATA 6Gb/s, он работает за счет отключения двух портов SATA (SATA5 и SATA6). M.2 слот поддерживает модули длиной 4.2см / 6см / 8см. M.2 интерфейс поддерживает только UEFI option ROM и не поддерживает устаревший legacy option ROM.


MSI Z97A GAMING 6

Особенности работы со звуком на системной плате MSI Z97A GAMING 6:
- С технологией Audio Boost 2 мы дарим возможность наслаждаться кристально чистым звуком высочайшего качества, используя Creative Sound Blaster Cinema 2 в играх и при прослушивании музыки с помощью 8-канального HD Audio.
- Качество сигнала традиционных интегрированных звуковых карт искажается за счет влияния электромагнитных помех, вызываемых другими компонентами платы. Audio Boost 2 работает как отдельно стоящая звуковая карта, аудиотракт которой, физически отделен от основной платы красной, светящейся линией. Меньше интерференции позволяет получить более чистый звуковой сигнал.
- Наслаждайтесь высококачественным звуком благодаря технологии Direct Audio Power. Выделенный вход питания для Audio Boost 2 обеспечивает больший запас мощности и стабильности по питанию, что способствует более мощному и чистому звуку.
- Для защиты аудиотракта от электромагнитным помех (EMI), вызываемых другими компонентами и модулями компьютера, компоненты звуковой карты защищены специальным, непроницаемым для электромагнитных помех экраном с подсветкой.
- Встроенный усилитель для наушников способен не только наградить ваши уши звуком студийного качества. Он также позволяет подключать наушники с сопротивлением до 600Ом. - Благодаря японским конденсаторам Nichicon, используемых в профессиональном звуковом оборудовании, материнские платы MSI GAMING позволяют получить максимально возможную фильтрацию аудио сигнала. Это позволяет получить кристально чистый звук высокой верности с исключительным звуковым реализмом. Достоинства: акустическая серия, низкая погрешность, низкая диэлектрическая абсорбция, низкое ЭПС (ESR), низкие токи утечки, высокая температурная стабильность.
- Благодаря контактам разъемов, покрытых золотом, возможные искажения сигнала при коммутации, сведены к минимуму.
- При подключении нескольких USB устройств большинство материнских плат не могут обеспечить истинное напряжение 5В на USB портах. Это становится особенно заметным при использовании высококачественных USB цифро-аналоговых преобразователей (ЦАП), где качество звука серьезно деградирует при отклонении напряжения на USB портах.
Только MSI USB Audio Power обеспечивает стабильное напряжение 5В на USB портах материнской платы, позволяя наслаждаться кристально чистым звуком в соответствии с вашими ожиданиями.
