Cooler Master Hyper 412 Slim

В башенном кулере Cooler Master Hyper 412 Slim (RR-H412-16PK-R1) применены наработки и конструктивные решения воплощенные ранее в Hyper 612S. Характерными чертами нового кулера являются увеличенное расстояние между пластинами радиатора, работа вентилятора на пониженных оборотах и при этом высокая эффективность охлаждения. Для передачи тепла от процессора к радиатору используются четыре тепловые трубки. Чтобы улучшить охлаждение многоядерных процессоров, применена технология CDC или Continuous Direct Contact. Применение CDC позволило существенно улучшить передачу тепла к трубкам при применении на многоядерных процессорах, что особенно актуально в настоящий момент, когда одно- и двух-ядерные процессоры активно вытесняются четырёх- и шести-ядерными CPU. Кроме прочего, Hyper 412 Slim комплектуется тонким вентилятором толщиной 15 мм, при помощи которого обеспечивается совместимость с высокими модулями памяти в случае применения на материнских платах оснащенных сокетом LGA 2011.
Характеристики кулера Cooler Master Hyper 412 Slim (RR-H412-16PK-R1):
- Поддержка сокетов процессоров: LGA 775, 1156, 1155, 1150, 1151, 1366, 2011, 2011-3 (Square ILM), Socket AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+. Универсальный брэкет обеспечивает лёгкую установку и совместим со всеми современными сокетами Intel и AMD.
- Тонкий вентилятор толщиной 15 мм обеспечивает совместимость с высокими модулями памяти. Диапазон скорости вращения управляемого автоматически (ШИМ) вентилятора изменяется от 500 до 1600 об/мин. Воздушный поток вентилятора: 17,4-58,4 CFM. Воздушное давление (мм H2O): 0,18-1,76 мм водного столба. Уровень шума вентилятора (дБ(А)): 8-30 дБ(А). Тип подшипника: подшипник скольжения увеличенного срока службы (Long Life Bearing). Время наработки на отказ вентилятора: 40 тысяч часов. 4-контактный разъем питания. Потребляемая мощность вентилятора: 1.92Вт. Размеры вентилятора: 120х120х15мм. Вес вентилятора: 79 грамм.
- Конструкция радиатора имеет минимальное воздушное сопротивление что существенно снижает уровень шума и повышает эффективность охлаждения. Материал радиатора: алюминий, медные тепловые трубки (диаметром 6мм). Рассеиваемая мощность (TDP): 250Вт.
- Применение технологии CDC (Continuous Direct Contact): прямого контакта тепловых трубок.
- Размеры: 132 x 106 x 160 мм. Размеры радиатора: 128 x 70 x 160 мм. Вес радиатора: 538 грамм.

Обратная сторона коробки с кулером Cooler Master Hyper 412 Slim (RR-H412-16PK-R1):

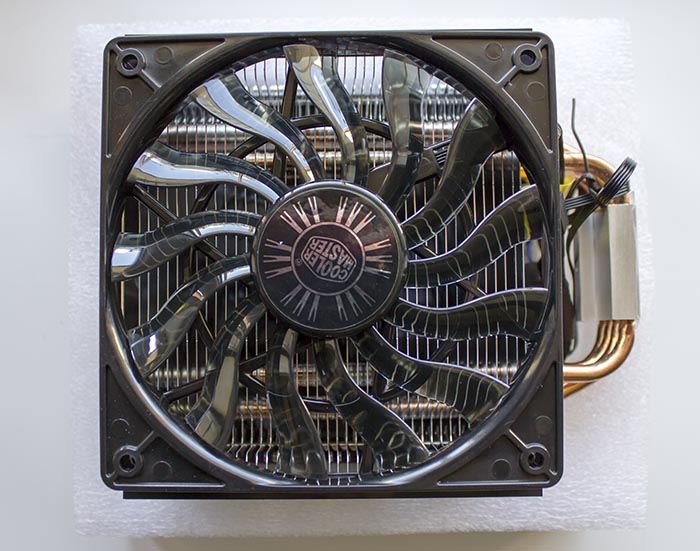

Фото кулера Cooler Master Hyper 412 Slim с вентиляторами:

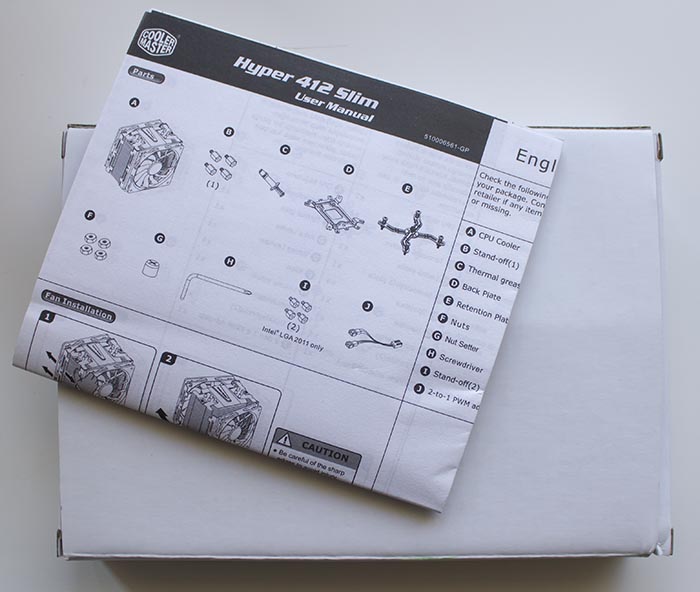

В коробке весом 1.3 кг, кроме кулера находится печатная инструкция по установке (есть русский язык) и картонная коробка с принадлежностями:

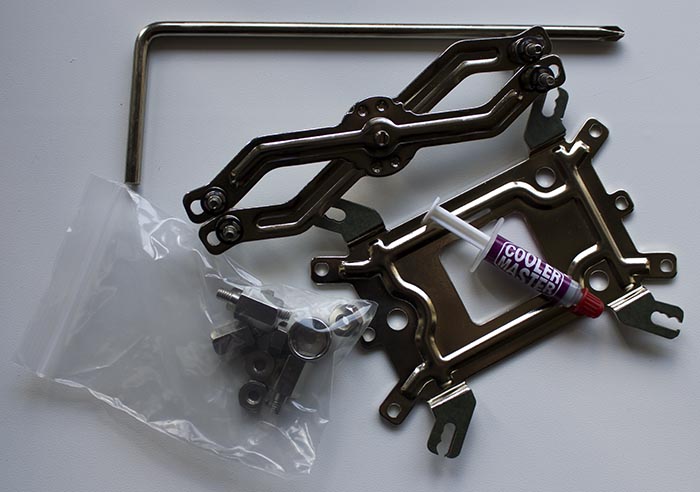

Содержимое коробки, обращаем внимание на то, что в комплекте идет термопаста:

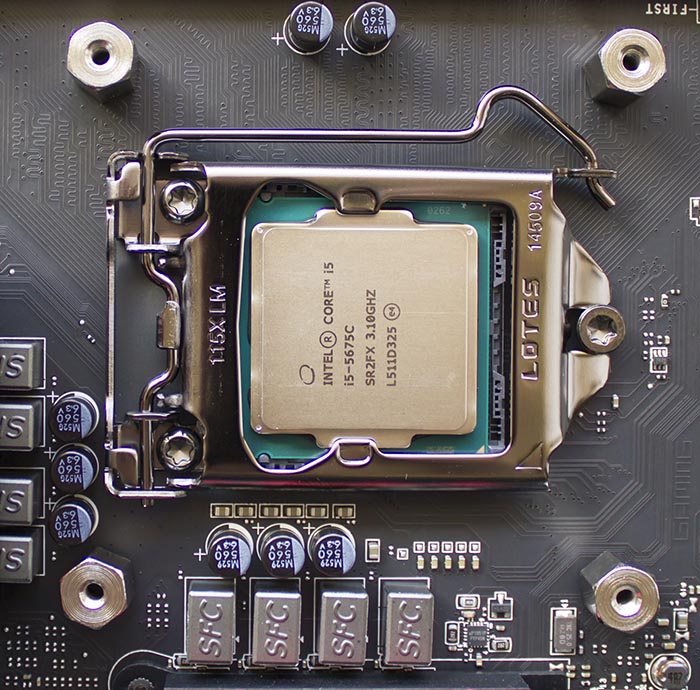

Итак, первым делом вставляем четыре стойки в дырки около процессорного сокета.

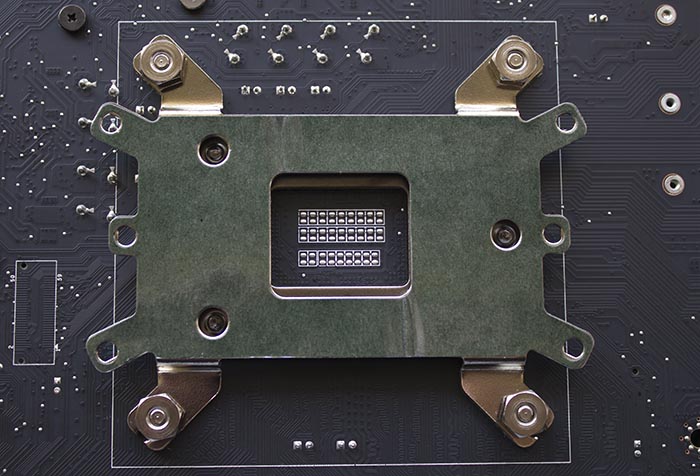

Из-за конструкции крепления лучше снимать материнскую плату если она уже установлена (можно и не снимать, но время установки значительно увеличится), чтобы поставить основу крепежа: монтажную пластину. Итак, ставим системную плату на ребро, закрепляем монтажную пластину к стойкам гайками. Обращаем внимание что крепление пластины имеет по три позиции, для сокета LGA1150 это средняя позиция.

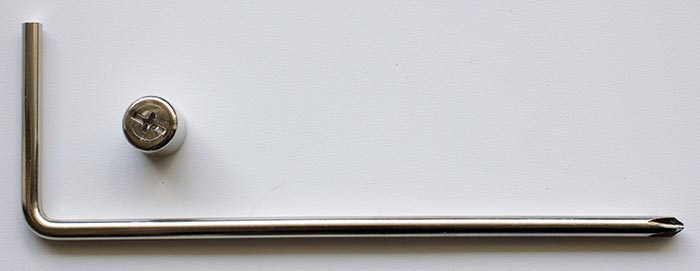

Далее, с помощью гаечного ключа под отвертку и собственно самой отвертки, закрепляем монтажную пластину. Обращаем внимание что надо крутить не стойки (иначе, посыпется стружкой текстолит, потеряете гарантию и можно испортить системную плату), гайки с обратной стороны.

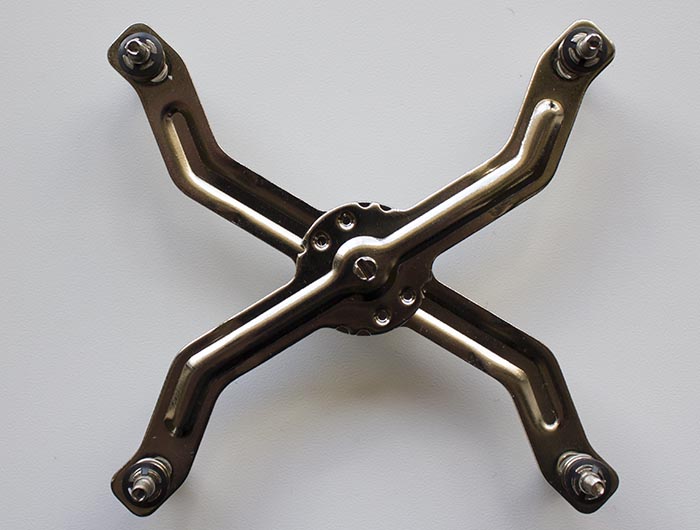

Теперь разворачиваем крепежные планки (на фото ниже), надавливаем на болты и для сокета LGA1150 перемещаем их в среднюю позицию.

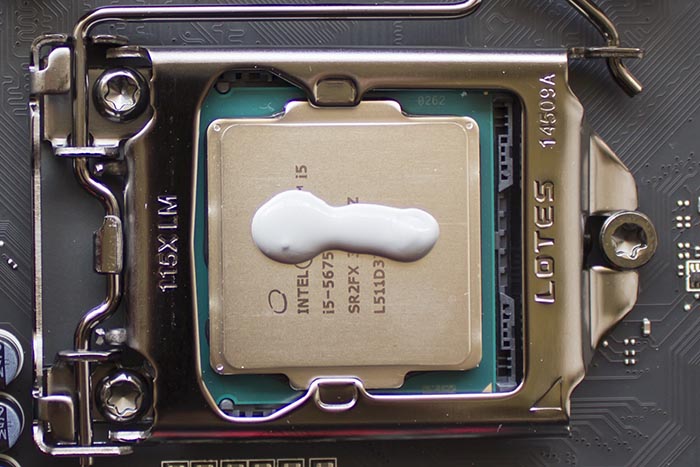

Так как процессоры семейства Broadwell имеют двухкристальную компоновку, то наносить термопасту на крышку процессора надо колбаской, как зубную пасту на щётку, а не горошинкой, поскольку в последнем случае какой-то из кристаллов будет обделён эффективным звеном термодинамической цепи в виде термоинтерфейса. Итак, наносим тонкий слой термопасты на поверхность основания кулера:

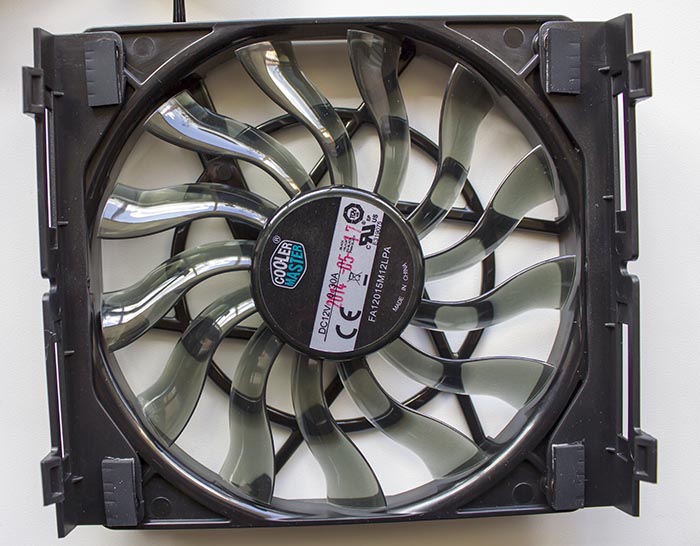

Далее, снимаем с кулера вентиляторы (иначе они будут мешать получить доступ к винтам крепления размещенным на крепежной планке). Они крепятся на радиаторе с помощью четырех пластиковых защелок (и с помощью них можно ставить вентиляторы ниже или выше, чтобы они не перекрывались высокими радиаторами модулей памяти), надо помнить что они достаточно хлипкие, и надо быть осторожными чтобы не сломать их. Снятый вентилятор: Cooler Master FA12015M12LPA (DC12V, 0,30A).

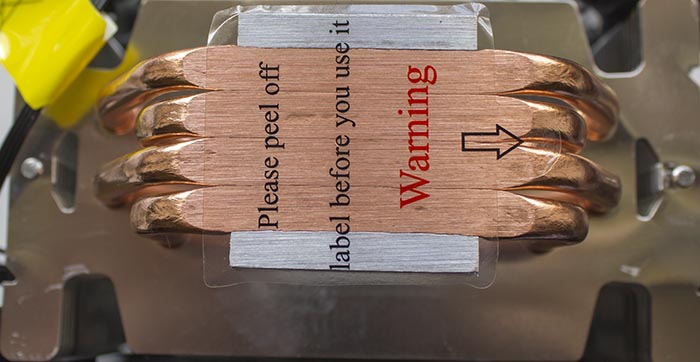

Перед установкой удаляем защитный слой с основания кулера.



Название Cooler Master читается от портов входа/выхода. Также не удаляем изоляционную ленту, она должна быть развернута к материнской плате.

Вставляем кабель вентилятора в 4-пиновый коннектор (а не трех, так как функция управления с помощью широтно-импульсной модуляции работать не будет) на материнской плате.

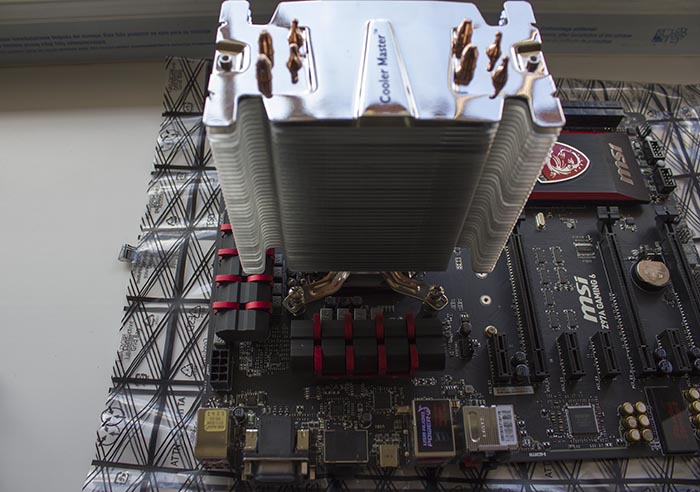

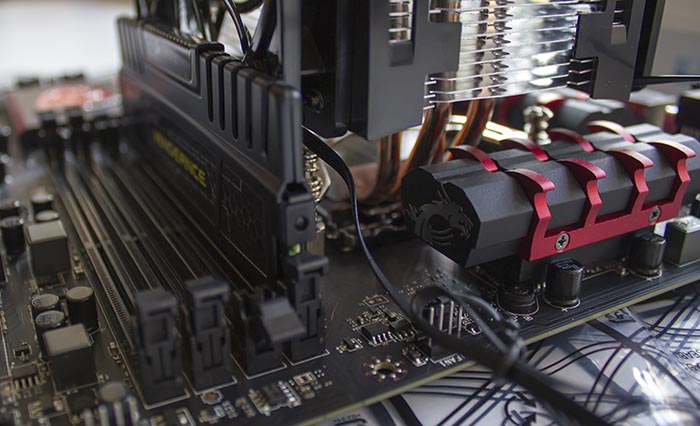

Первый высокий модуль планки (высота 52мм) памяти из набора CORSAIR Vengeance CMZ16GX3M4X1600C9 встал без снятия радиатора, в чем помог компактный размер радиатора кулера Cooler Master Hyper 412 Slim.

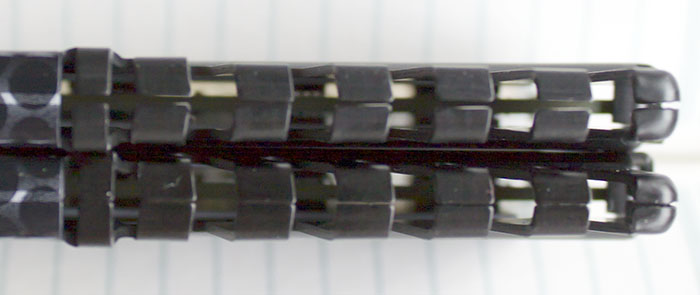

Но стоит отметить, что не у всех модулей радиаторы плотно подогнаны, из четырех модулей, только у одного радиатор давал свободно двигаться вентилятору кулера. Смотрим на щели в радиаторах CORSAIR Vengeance CMZ16GX3M4X1600C9:
