Частота работы модулей памяти

Продолжим тестирование интегрированной графики Intel Iris Pro Graphics 6200 (GT3e) в программе видеомонтажа Adobe Premiere Pro CC 2015, теперь рассмотрим ее зависимость, от скорости оперативной памяти, а также проверим помогает ли как-то кэш память четвертого уровня (L4) объемом 128Мбайт или нет.

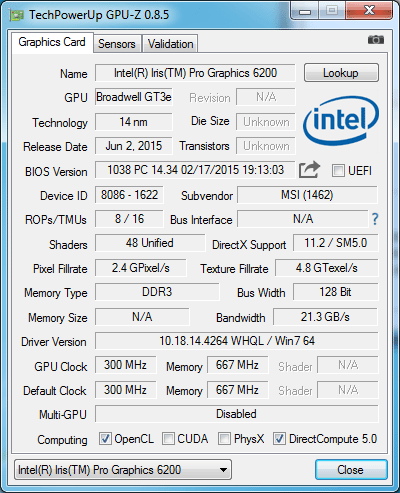

Итак, дефолтные настройки Intel Iris Pro Graphics 6200 отображаемые утилитой мониторинга TechPowerUp GPU-Z:


Intel Iris Pro Graphics 6200

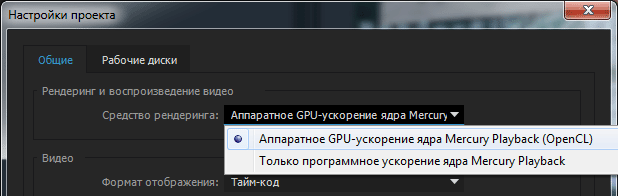

Включаем движок Аппаратное GPU-ускорение ядра Mercury Playback (OpenCL) / Mercury Playback Engine GPU Acceleration (OpenCL) в программе Adobe Premiere Pro CC 2015.


Intel Iris Pro Graphics 6200

Экспортируем тестовый проект из программы Adobe Premiere Pro СС 2015 нажав на кнопку: Экспорт. Смотрим загрузку Intel Iris Pro Graphics 6200 (GT3e): 91% и Memory Usage (Dynamic): 613 Мбайт.


Intel Iris Pro Graphics 6200

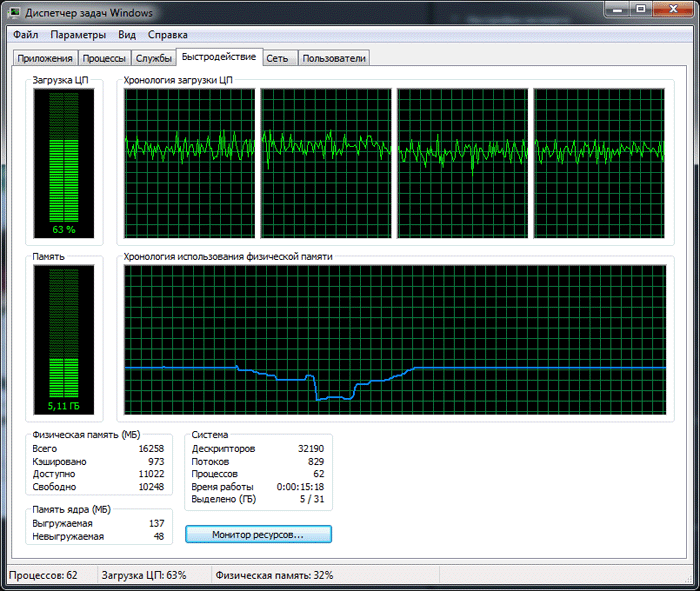

Загрузка центрального процессора Intel Core i5-5675C (Intel Broadwell-K): 63% и 5.11Гб оперативной памяти DDR3-1600. Время просчета: 4 минуты и 49 секунд.


Intel Iris Pro Graphics 6200

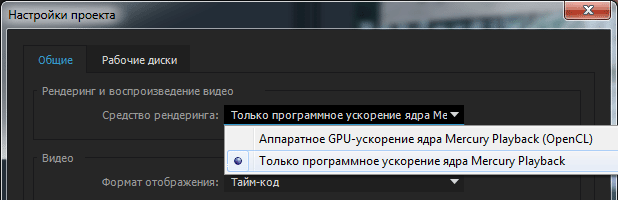

Переключаемся в видеоредакторе Adobe Premiere Pro СС 2015 в Настройках проекта на движок: Только программное ускорение ядра Mercury Playback / Mercury Playback Engine Software Only.


Intel Iris Pro Graphics 6200

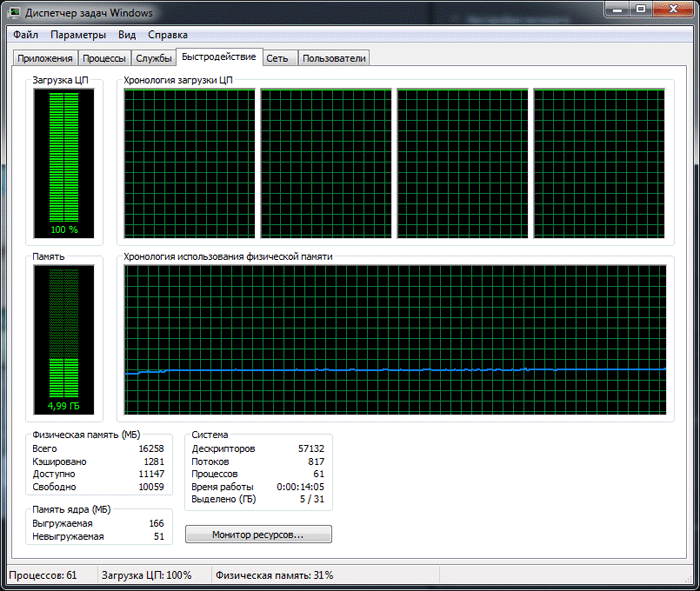

Загрузка центрального процессора: 100% и утилизировано 4.99 Гбайта оперативной памяти DDR3-1600. Время просчета только силами центрального процессора: 7 минут и 12 секунд.


Intel Iris Pro Graphics 6200

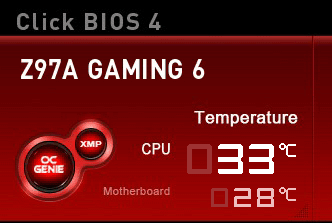

Идем в BIOS материнской платы MSI Z97A GAMING 6 (при загрузке удерживаем клавишу Delete) и там для автоматического разгона нажимаем на кнопку: OC GENIE.

Intel Iris Pro Graphics 6200

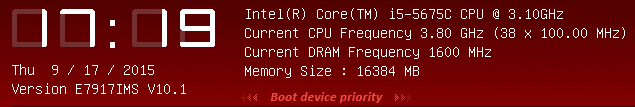

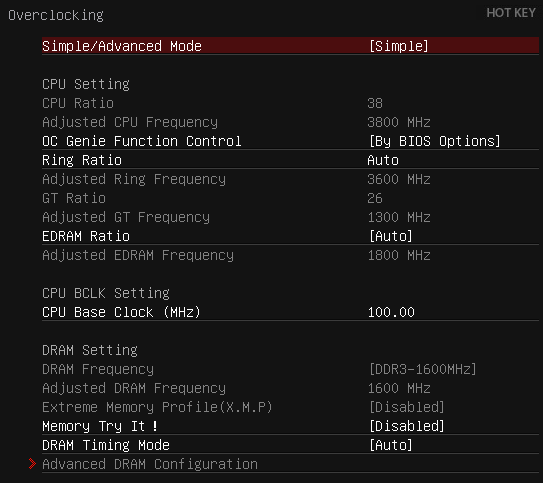

В закладке OC: смотрим как была увеличена тактовая частота процессора Intel Core i5-5675C (Intel Broadwell-K) и интегрированного GPU, до частот 3.8ГГц (множитель 38) и 1.3ГГц соответственно.


Intel Iris Pro Graphics 6200

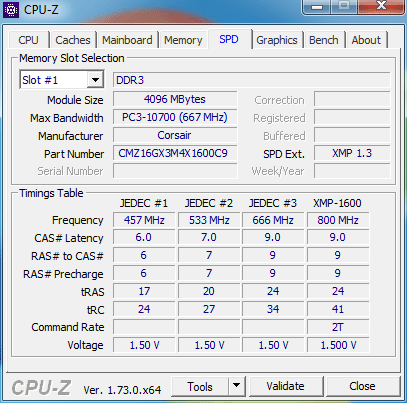

Память не подверглась разгону и осталась работать по XMP профилю:

Intel Iris Pro Graphics 6200

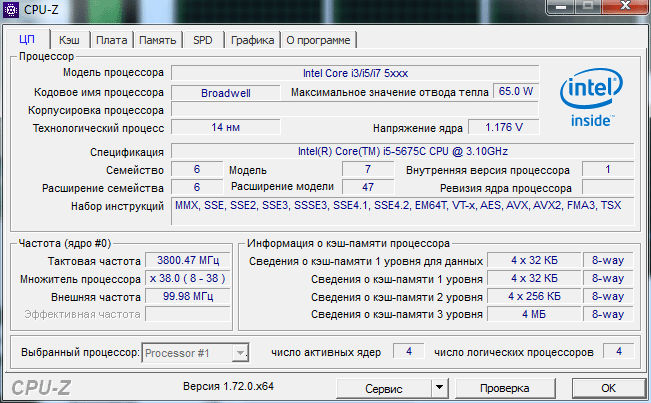

Запускаем утилиту CPU-Z и смотрим тактовую частоту процессора: 3800 МГц.

Intel Iris Pro Graphics 6200

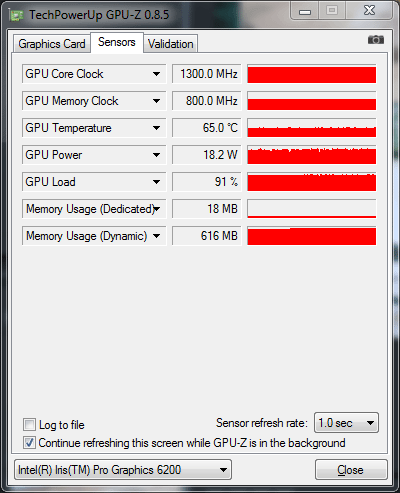

Включаем: Аппаратное GPU-ускорение ядра Mercury Playback (OpenCL) в Adobe Premiere Pro CC 2015 и ядро Intel Iris Pro Graphics 6200 (GT3e) работает на частоте 1.3ГГц, загрузка GPU составила: 91%, Memory Usage (Dynamic): 616 Мбайт. Чип за это время успевал прогреться до 66С, потребление выростало до 21Вт, и максимальная загрузка до 93%.


Intel Iris Pro Graphics 6200

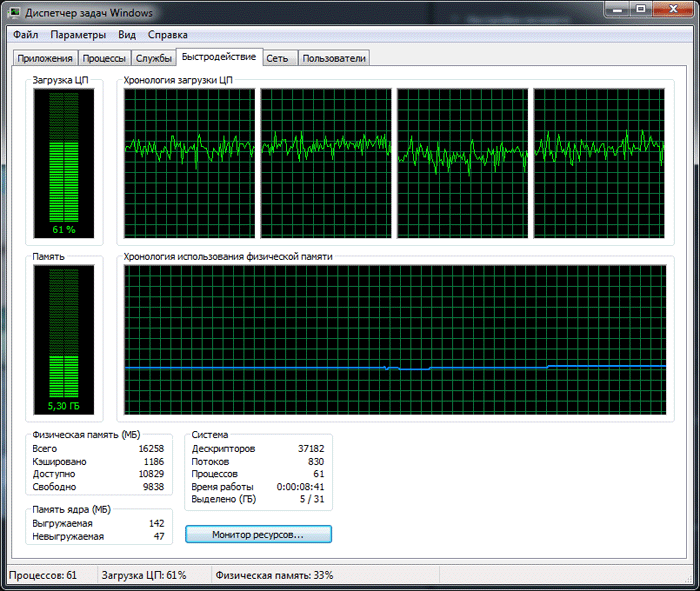

Загрузка CPU: 61%, занято оперативной памяти: 5.3 Гбайта. Финальный экспорт закончился за 4 минуты и 40 секунд.

Intel Iris Pro Graphics 6200

Выбираем: Только программное ускорение ядра Mercury Playback и интегрированная графика не участвует в просчете последовательности.

Intel Iris Pro Graphics 6200

Зато процессор отрабатывает по полной на 100%, график на частоте 3.8ГГц с небольшими провалами, а не пологий как на частоте 3.1ГГц. Итоговое время рендеринга: 6 минут и 51 секунда.


Intel Iris Pro Graphics 6200

Теперь поднимем частоту работы оперативной памяти на сколько позволят модули памяти CORSAIR Vengeance CMZ16GX3M4X1600C9, а гарантированно без сбоев, это получилась до частоты 1833 МГц (CL11).


Intel Iris Pro Graphics 6200

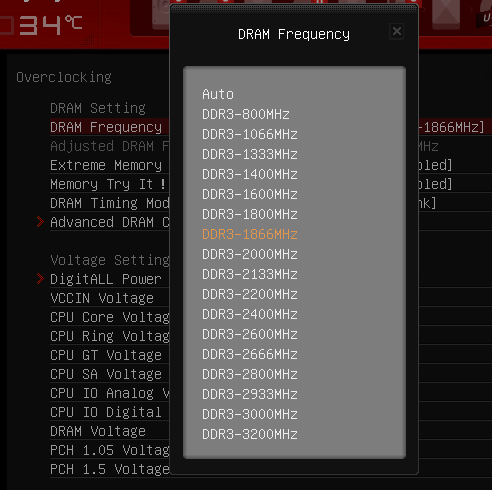

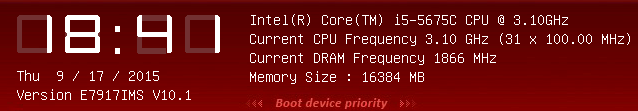

Тактовая частота процессора, базовая: 3.1 ГГц, а памяти выставлено 1866МГц.

Intel Iris Pro Graphics 6200

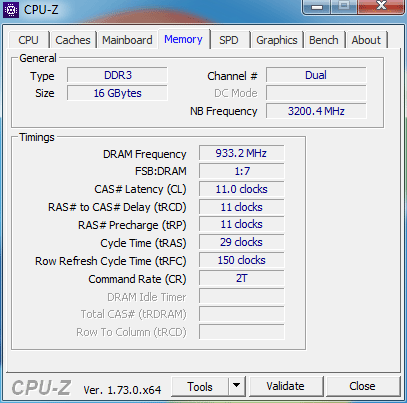

Тайминги: 11-11-11-29-2T (Command Rate), напряжение стандартное: 1.5В.

Intel Iris Pro Graphics 6200

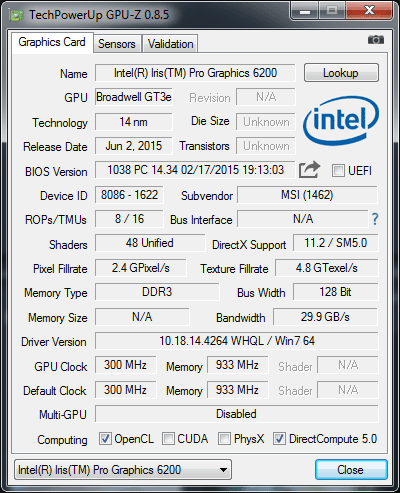

Интегрированная графика Intel Iris Pro работает на базовой частоте 1.15ГГц, а память на частоте 933МГц (1866МГц).

Intel Iris Pro Graphics 6200

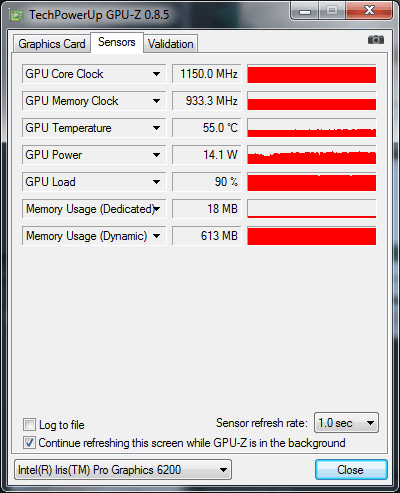

Выводим из программы Adobe Premiere Pro СС 2015 тестовый проект с DSLR видео. Смотрим загрузку Intel Iris Pro Graphics 6200 (GT3e): 90% и Memory Usage (Dynamic): 613 Мбайт.


Intel Iris Pro Graphics 6200

Загрузка CPU: 61%, занято оперативной памяти: 5.43 Гбайта. Финальный экспорт закончился за 4 минуты и 34 секунды.

Intel Iris Pro Graphics 6200

Только программное ускорение ядра Mercury Playback / Mercury Playback Engine Software Only, центральный процессор справился со своей работой за 7 минут и 9 секунд при 100% загрузке.

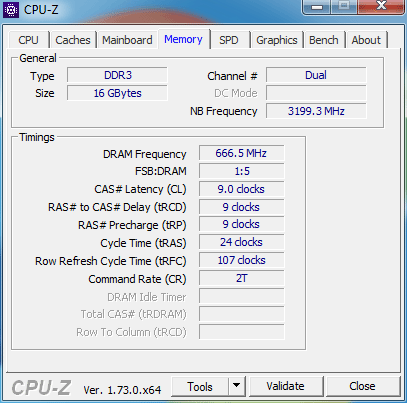

Отключаем XMP и модули памяти CORSAIR Vengeance CMZ16GX3M4X1600C9 начинают работать на частоте 1333МГц с таймингами: CL 9-9-9-24-2T.


Intel Iris Pro Graphics 6200

Рабочее напряжение: 1.5В.

Intel Iris Pro Graphics 6200

GPU-Z показывает, что память работает на частоте 667МГц (1333МГц).

Intel Iris Pro Graphics 6200

Загрузка GPU: 93%, Memory Usage (Dynamic): 596 Мбайт.

Intel Iris Pro Graphics 6200

Загрузка CPU: 59%, занято оперативной памяти: 5.09 Гбайт. Вывод видео закончился за 5 минут и 31 секунду.

Intel Iris Pro Graphics 6200

Движок: Только программное ускорение ядра Mercury Playback / Mercury Playback Engine Software Only, Intel Core i5-5675C справился со своей работой за 7 минут и 28 секунд при полной загрузке.

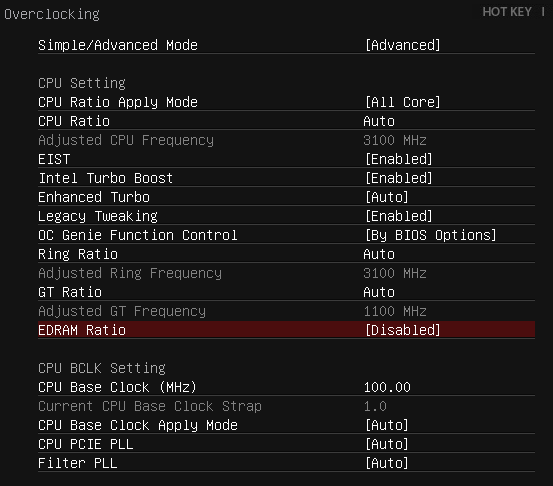

Теперь, при стандартных частотах процессора и XMP профиля оперативной памяти, отключаем в BIOS у процессора кэш память четвертого уровня. EDRAM Ratio > Disabled.


Intel Iris Pro Graphics 6200

Интегрированная графика не заметила отключенный кэш L4, и показала то же время: 4 минуты и 49 секунд, а вот процессор отреагировал небольшим снижением скорости: 7 минут и 19 секунд.

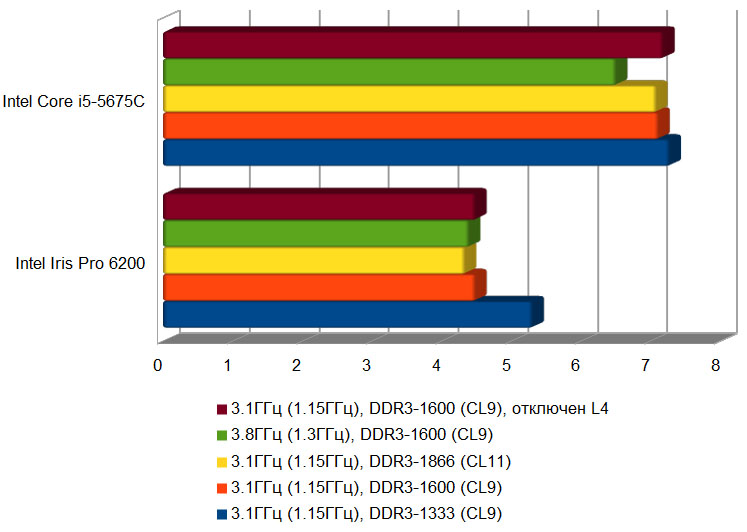

Итоговая таблица (а выводы будут, на следующей страницы после тестирования набора модулей памяти Kingston HyperX SAVAGE, HX324C11SRK2/8 работающих на частоте 2400 МГц). Чем ниже результат, тем лучше (время в минутах).


Intel Iris Pro Graphics 6200

Читаем далее.
