Intel B660 Express

В предыдущем обзоре материнских плат построенных на чипсете Intel B660 Express мы проверили 10 плат начального уровня по цене ниже 140 долларов. Из этих продуктов только MSI Pro B660M-A был хорошим выбором, но это также было одно из более дорогих предложений - 140 долларов за версию без Wi-Fi. У всех других более дешевых альтернатив были проблемы, которые делали их менее оптимальным выбором.
Альтернативой были Gigabyte B660M DS3H и B660M D3H, оба из которых страдали от слабых VRM, которые сильно ограничивают производительность процессора за пределами Core i5-12400 и, следовательно, не подходят для дальнейшего апгрейта. Платы Gigabyte предлагают солидные наборы функций, поэтому, если все, что вам нужно, - это производительность Core i5-12400 и по какой-либо причине никогда не планируете обновляться, то они являются жизнеспособными вариантами, но, по нашему мнению, не стоит экономить всего 20 долларов.
Это бюджетные платы в двух словах. Теперь пришло время изучить более дорогие варианты.
У нас есть 8 новых материнских плат Intel B660, которые стоят от $150 до $250. Мы кратко рассмотрим каждую плату, а затем перейдем к настройке и результатам тестовой системы.
В этой ценовой категории уже есть платы с PCIe 5.0 разъёмом и все платы поддерживают 10Гбитные USB порты (а некоторые и 20Гбитные).
Спойлер: мы смотрим на здоровенную разницу в 70% между самыми быстрыми и медленными платами B660, использующими процессор среднего и высокого класса.
Участники тестирования:

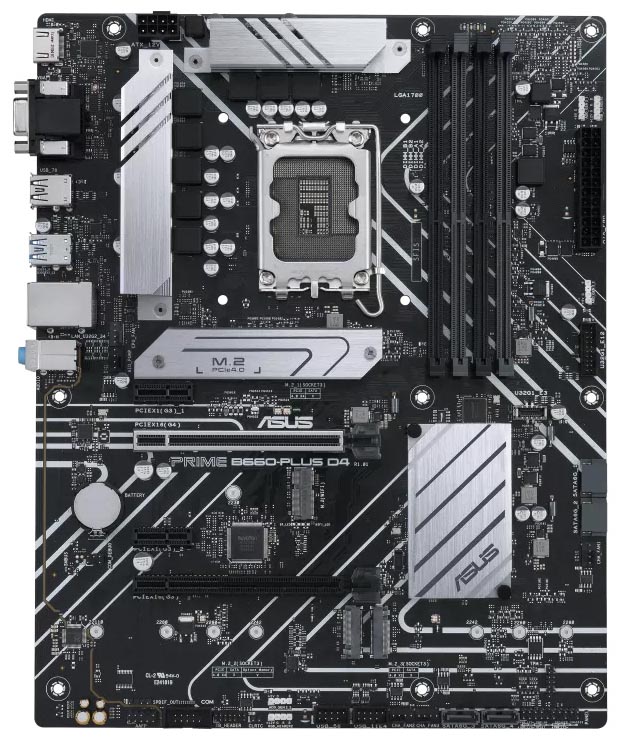

ASUS Prime B660-Plus D4: продается за 150 долларов, что соответствует цене Wi-Fi версии MSI Pro B660M-A, которая нам больше всего понравилась в нашем бюджетном тестировании. Это плата ATX, но вы не получаете много дополнительных функций по сравнению с более дешевыми моделями mATX. Слоты PCIe одинаковы, и единственным примечательным дополнением является дополнительный слот M.2 NVMe PCIe 4.0, ограниченный пропускной способностью x2.
Панель ввода-вывода приличная, вы получаете два порта USB 3.2 Gen 2 (10 Гбит/с, Type-A) и USB 3.2 Gen 2x2 Type-C на задней панели. Есть два порта USB 2.0, 2,5 Гбит LAN на Realtek, выход HDMI, выход DisplayPort, и это все, что стоит упомянуть с точки зрения подключения. 1x Thunderbolt header.
6-фазный VRM + есть полное покрытие радиатором.

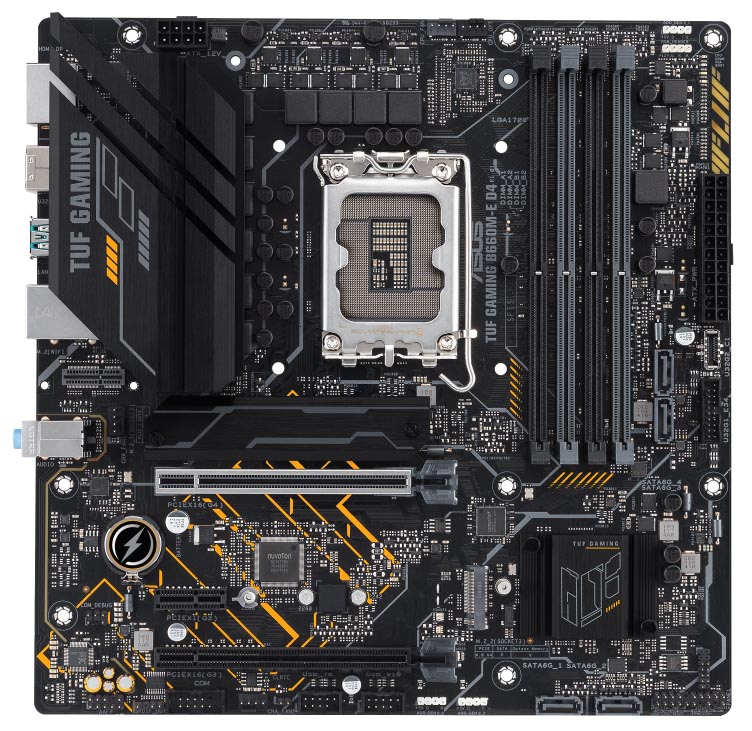

ASUS TUF Gaming B660M-E D4: ориентировочная цена $160. Нет Wi-Fi, закрыта только половина VRM радиатором, VRM использует 4 фазы с двойными компонентами (официально 10-фазный VRM), 6-слойная PCB.
Realtek 2.5Gb Ethernet, DP, HDMI, фронтальный USB 3.2 Gen 2 Type-C, два PCIe 4.0 M.2 слота (один из них со штатным радиатором охлаждения), 4x SATA 6Gb/s, 2x USB 3.2 Gen 2 (Type-A) порта.

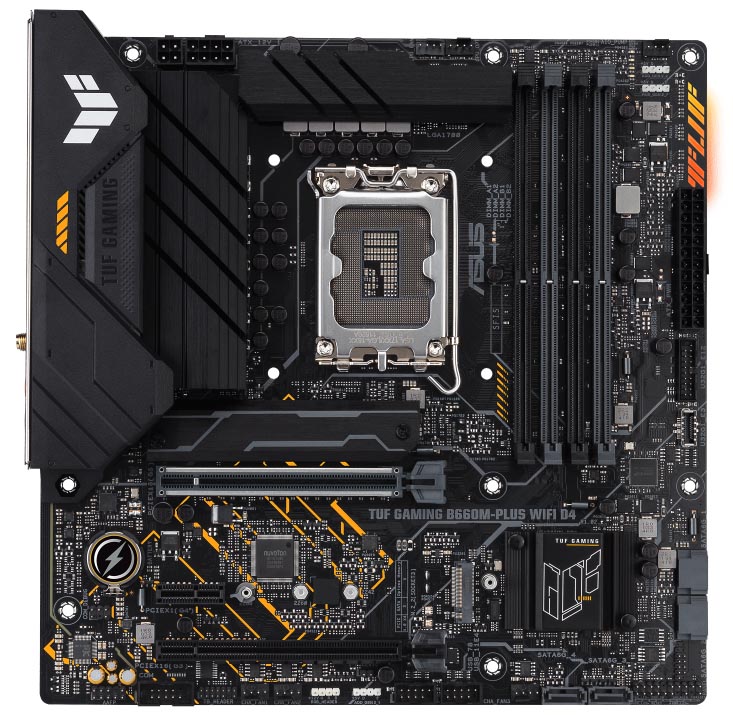

ASUS TUF Gaming B660M-Plus Wi-Fi D4: $180, 16x PCIe 5.0, 2,5 Гбит LAN от Realtek, Intel Wi-Fi 6 + Bluetooth v5.2, восемь USB-портов на панели ввода-вывода, четыре из которых являются портами USB 3.2 Gen 2 (10 Гбит/с) и дополнительный USB 3.2 Gen 2x2 (Type-C), и вы также получаете надежный VRM (10+1 DrMOS, 5 фаз с удвоением, 50А MOSFET-ы Vishay SiC654). 1x внутренний Thunderbolt 4 разъём, для подключения соответствующих карт расширения.

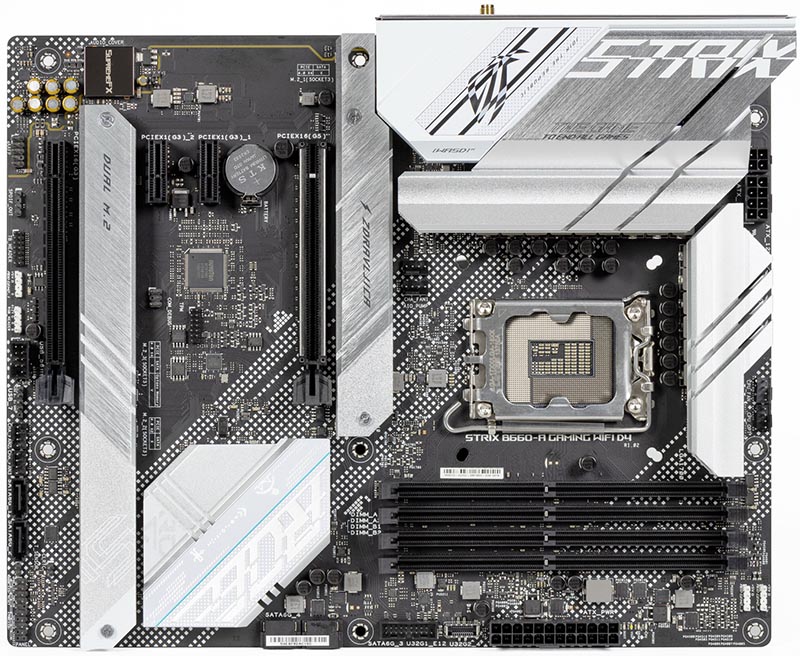

ASUS ROG Strix B660-A Gaming Wi-Fi D4: это возмутительно дорогая плата на чипсете B660 стоимостью $240, которая залезает на территорию материнских плат построенных на чипсете Intel Z690 Express. Однако обратите внимание, что версия Z690 этой платы стоит 350 долларов.
Нельзя отрицать, что это отличная материнская плата, которая упакована с множеством высококачественных функций.
6-фазный VRM с удвоением или 12+1 (12 на VCore, 1 на iGPU и 2 на VCCIO). Каждый канал фазы имеет суперферритовый дроссель и AOZ5316UQI мосфеты от Alpha&Omega на 55А для VCore. Управляет схемой питания VCore и iGPU фирменный ШИМ-контроллер Digi+ ASP2100. Овальные отверстия для монтажа системы охлаждения.
3 разъема питания: в дополнение к 24-контактному ATX здесь есть еще 8-контактный и 4-контактный EPS12V (необходимо правильно выбирать блок питания).
16x PCIe 5.0 (слот имеет металлическое армирование из нержавеющей стали), 4x SATA 6 Гбит/с, 3x M.2 PCIe 4.0 NVMe (один из них использует только две линии) закрыты радиаторами охлаждения.
Многоканальный звуковой кодек Realtek ALC4080, операционный усилитель Savitech SV3H712, «аудиофильские» конденсаторы Nichicon Fine Gold.
Сеть: Intel i225-V Ethernet 2,5 Гбит/с + Intel Dual Band Wireless AX201NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.1.
Один внутренний USB 3.2 Gen2 разъем (Type-C), USB 3.2 Gen2 (Type-A) и USB 3.2 Gen2x2 (20Гбит/с) на задней панели.

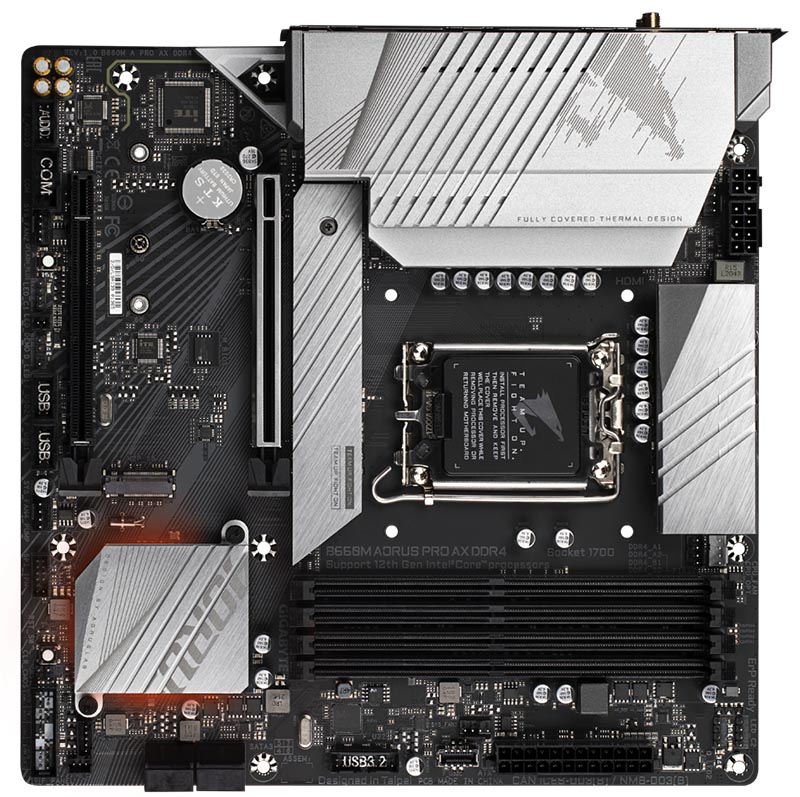

Gigabyte B660M Aorus Pro AX DDR4: материнская плата B660M Aorus Pro AX от Gigabyte в настоящее время продается за 180 долларов, являясь прямым конкурентом TUF Gaming B660M-Plus Wi-Fi D4.
Это очень хорошо оборудованная плата mATX, которая выглядит хорошо и использует очень большие радиаторы VRM. Под ними вы найдете 6-фазный VRM с удвоенными компонентами, использующими NCP302155 55A, так что их всего дюжина. Мы ожидаем, что эта плата будет очень хорошо работать в нашем тестировании.
12+1+1 Twin Hybrid Phases Digital Power Design, DrMOS 60A и 6-слойная печатная плата (PCB). Разъёмы питания: 24+8+4 контактов.
16x PCIe 4.0, 4x SATA 6Gb/s, 2x M.2 PCIe 4.0 x4 (один слот с радиатором охлаждения), USB 3.2 Gen 2x2 (USB Type-C), внутренний порт USB 3.2 Gen 2 (для корпусов с фронтальным USB портом с 10Гбит/с пропускной способностью), USB 3.2 Gen 2 (Type-A), 2 x Thunderbolt разъёма для карт расширения.
Сеть: Intel 2.5GbE LAN + Wi-Fi 6 + Bluetooth 5.2.

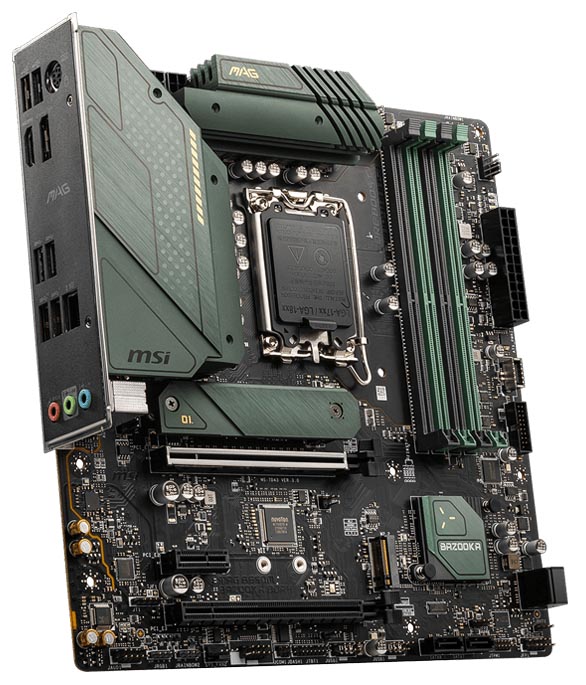

MSI B660M Bazooka DDR4: от MSI у нас есть B660M Bazooka, также за 160 долларов, поэтому она конкурирует с платами Gigabyte и Asus TUF. Bazooka - это уникальная плата с зелеными радиаторами, поэтому она немного отличается с точки зрения внешнего вида. Вы получаете полное покрытие радиатора VRM и предустановленный экран ввода-вывода, кроме этого, она очень похожа на TUF Gaming с точки зрения функционала.
VRM Bazooka состоит из МОП-транзисторов Alpha & Omega. Vcore настроен на 6 фаз с удвоенными компонентами на фазу, каждая фаза имеет по два AONS36308 на высокой стороне и по два AONS36303 на низкой стороне.
Разъёмы питания 1x 24-pin ATX + 1x 8-pin ATX 12V + 1x 4-pin ATX 12V.
1x Realtek 8125BG 2.5G LAN, 2x USB 3.2 (Gen 2, Type A), звуковой кодек Realtek ALC897, 4x SATA 6Gb/s и два M.2 PCIe 4.0 x4, 1x TBT разъём (поддержка RTD3).

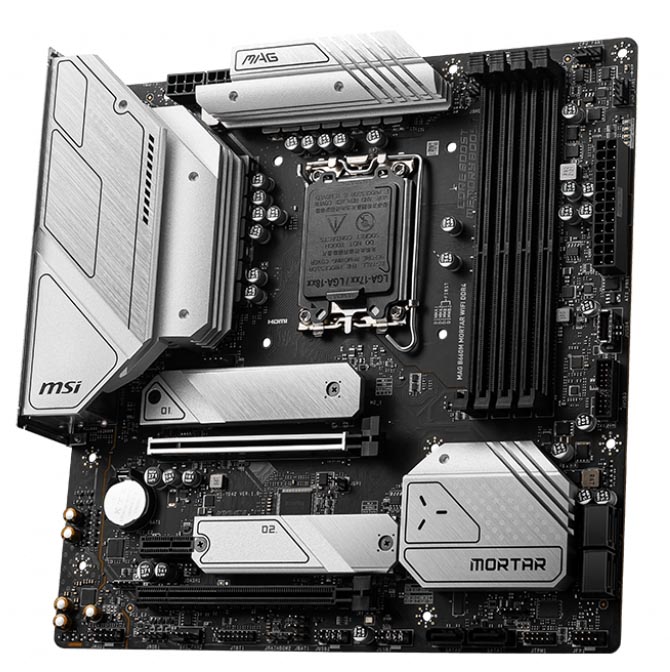

MSI B660M Mortar Wi-Fi DDR4: за дополнительные 20 долларов ($180) B660M Mortar становится опцией, и это еще одна действительно красивая материнская плата mATX B660. Это модель только для Wi-Fi, с поддержкой Wi-Fi 6 из коробки, а также 2,5 Гбит LAN и множеством USB-портов, всего 8, включая Type-C.
Материнская плата завалена радиаторами, над чипом B660 есть большой радиатор, два радиатора M.2 (M.2 Shield Frozr) и два больших радиатора VRM, которые также извлекают тепло из индукторов. Ох, и экран ввода-вывода поставляется предустановленным.
12-фазный Vcore без удвоителей (12+1+1 CPU/iGPU/AUX) с двумя блоками питания Renesas ISL99360 60A на фазу, поэтому для Vcore есть дюжина блоков питания 60A. За напряжение AUX отвечает MP87992 от Monolithic Power на 70A. На материнскую плату установлены два PWM-контроллера: Renesas RAA229132 (поддерживает 20 фаз) для 12 фаз VCore и одной iGPU/VCCGT, а также M2940A от Monolithic Power для VCCAUX. Соедините это с большими радиаторами, и у вас есть рецепт для высокопроизводительного VRM. 6-слойная печатная плата. Разъёмы питания: 1x 24-pin ATX main power + 2x 8-pin ATX 12V.
2x M.2 PCIe 4.0 x4, 6x SATA 6 Gb/s (4x PCH + чипсет ASMedia ASM1061), 3x USB 3.2 Gen 2 10Gbps (Genesys Logic GL3590) + 1x USB 3.2 Gen 2 20Gbps. Звуковой кодек Realtek ALC1200 + пять аудио конденсаторов японского производства Nichicon Fine Gold.
Сеть: 2,5 Гбит/с LAN (Realtek RTL8125BG) + Intel Wi-Fi 6 AX-201NGW + Bluetooth 5.2.

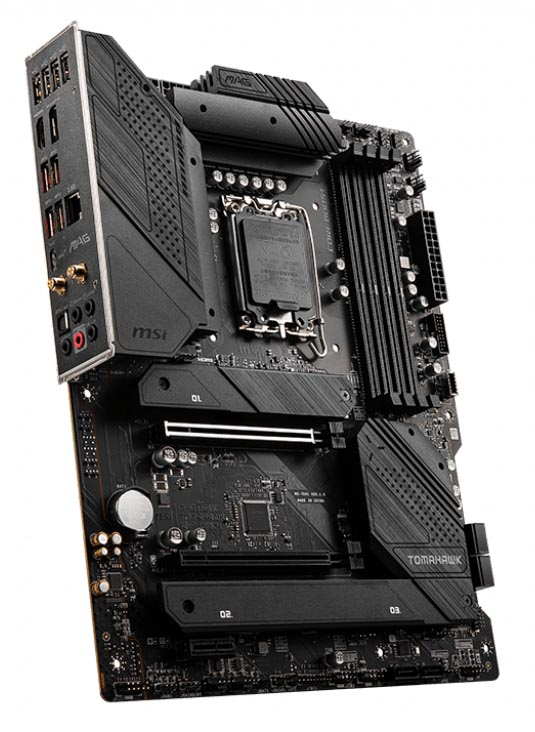

MSI B660 Tomahawk Wi-Fi DDR4: доплатив чирик, можно получить ATX плату MSI B660 Tomahawk Wi-Fi DDR4.
Это, по сути, увеличенная версия Mortar, использующая ту же конфигурацию VRM, те же большие радиаторы VRM, но с большим количеством вариантов расширения и большим количеством портов USB.
Теперь есть три слота M.2, и все они покрыты радиаторами. Полностью черный дизайн выглядит потрясающе, и это, вероятно, самая красивая плата B660, которую мы рассмотрели до сих пор.
5x USB 3.2 Gen 2 10Gbps (один из них внутренний Type-C) + 1x USB 3.2 Gen 2 20Gbps (Type-C).
Многоканальный звуковой кодек Realtek ALC1220P.

...........................

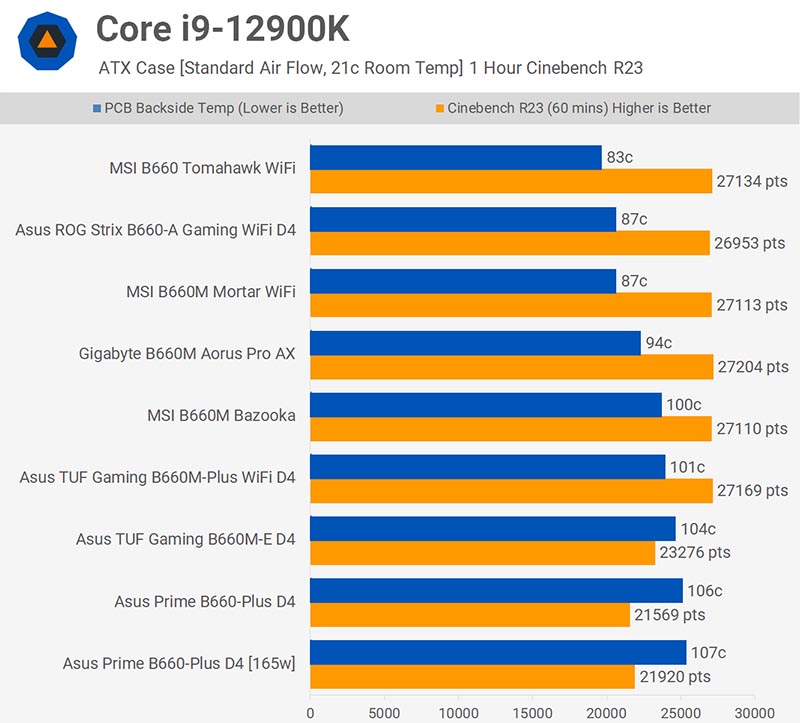

Тест плат с процессором Intel Core i9-12900K 8+8 Core ($599) - Core i9-12900K, комнатная температура 21С, стандартный воздушный поток (используется СВО iCUE H170i Elite Capellix), ATX корпус Corsair iCUE 7000X. 1 час прогона в Cinebench R23.
Для стресс-тестирования материнских плат мы используем Cinebench R23 в течение часа, после чего мы сообщаем о максимальной температуре печатной платы. Обратите внимание, что оценка Cinebench предназначена только для окончательного прохода, а не для среднего значения всех проходов, завершенных в часовом цикле.


Intel B660 Express

*Все платы работали очень жарко, но, к счастью, большинство из них смогли подтолкнуть 12900K к своим пределам, набрав около 27000 очков. Это отличный результат для плат класса B660. MSI Tomahawk был лучшим исполнителем, за которым последовал Asus ROG Strix, который, мы должны сказать, по цене не был таким впечатляющим, когда дело дошло до температуры VRM, он соответствовал MSI Mortar.
Gigabyte B660M Aorus Pro AX тоже не был удивительным, но, по крайней мере, он стоит ниже 200 долларов. Asus TUF Gaming B660M-Plus позволил 12900K достичь максимальной производительности, но это произошло за счет экстремальных температур VRM. TUF Gaming B660M-E был не столь впечатляющим, снизив производительность на 14%, что привело к очень высокой температуре VRM блока.
Asus Prime B660-Plus, который стоит 150 долларов, ильно ограничивает производительность 12900K при экстремальных температурах. Это сделало его намного хуже, чем более дешевый MSI Pro B660M-A, который мы рассматривали ранее.

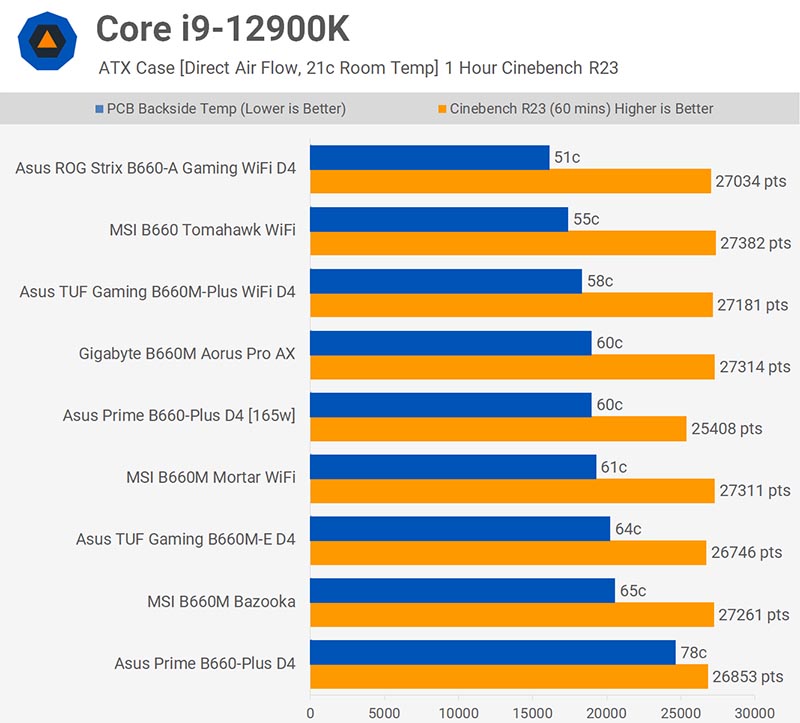

Core i9-12900K, комнатная температура 21С, прямой воздушный поток (используется СВО iCUE H170i Elite Capellix + дополнительный 120-мм вентилятор, обдувающий VRM), ATX корпус. 1 час прогона в Cinebench R23.


Intel B660 Express

Обеспечение прямого воздушного потока с 120-мм вентилятором имело огромное значение, особенно для ROG Strix B660-A Gaming, температура VRM у которого упала до 51C. Между тем, Tomahawk от MSI снова был впечатляющим, достигнув пика всего в 55C.
В этих условиях испытаний платам удалось извлечь максимальную производительность из 12900K, а конфигурация Asus Prime B660-Plus D4 из коробки была единственным исключением. Эта плата поставляется с пределом PL1 165 Вт из коробки, но вы можете удалить ее вручную. При этом температура поднялась до 78C, но плата получила максимальную отдачу от процессора i9.

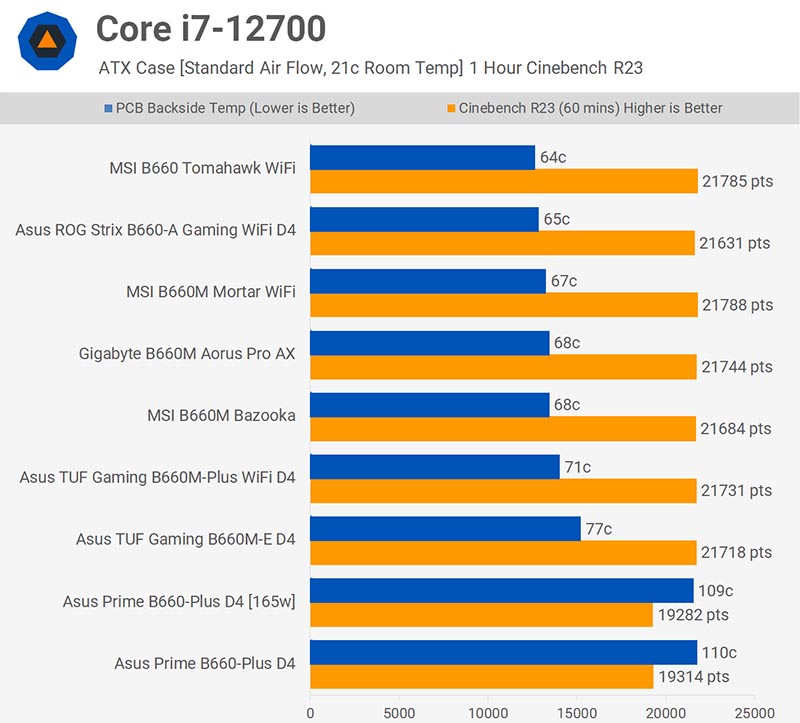

Тест плат с процессором Intel Core i7-12700 8+4 Core ($349) - Core i7-12700, комнатная температура 21С, стандартный воздушный поток, ATX корпус. 1 час прогона в Cinebench R23.


Intel B660 Express

Это, возможно, самый важный тест для плат B660, поскольку Core i7-12700 является отличной высокопроизводительной частью для этих плат или потенциальным вариантом обновления в будущем.
Большинство плат начального уровня B660 боролись с этим процессором, но, к счастью, эти модели среднего класса работают очень хорошо - все они, кроме одного. Исключением стала плата Asus Prime B660-Plus, которая работала слишком жарко и дросселировала (троттлила) 12700, что привело к снижению производительности на ~11%.
Выдающимися платами были MSI Tomahawk, Asus ROG Strix (самый дорогой вариант), MSI Mortar, Gigabyte Aorus Pro и MSI Bazooka. Платы Asus TUF работали хорошо, они, конечно, прошли, но более дешевые варианты от MSI и Gigabyte работали круче.

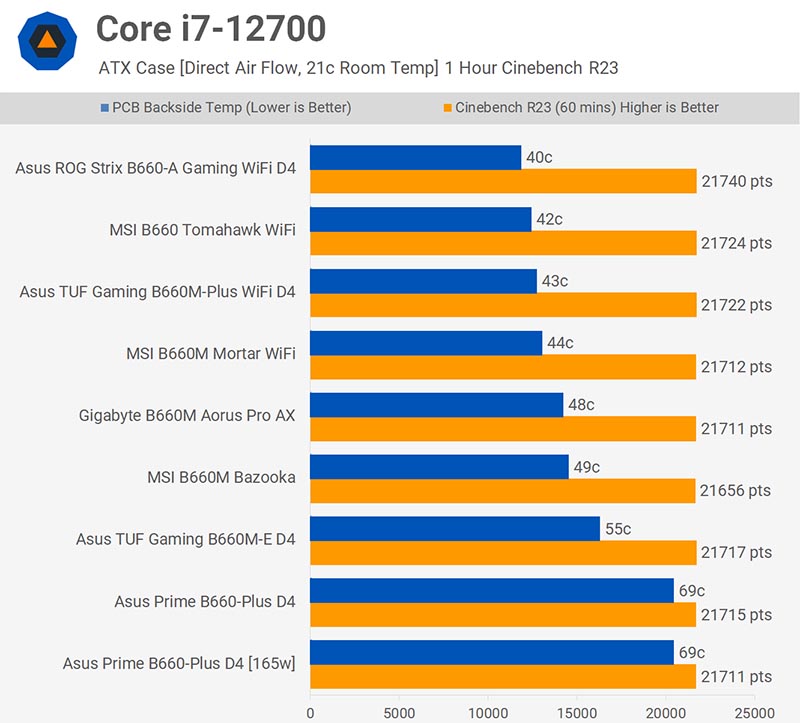

Core i7-12700, комнатная температура 21С, прямой воздушный поток (используется СВО iCUE H170i Elite Capellix + дополнительный 120-мм вентилятор, обдувающий VRM), ATX корпус. 1 час прогона в Cinebench R23.


Intel B660 Express

Если вы можете накормить VRM хорошим количеством холодного воздуха, все платы будут легко обрабатывать Core i7-12700. Платы более высокого класса будут работать ниже 50C, в то время как модели меньшего качества, такие как Asus Prime B660-Plus, будут держаться ниже 70C.

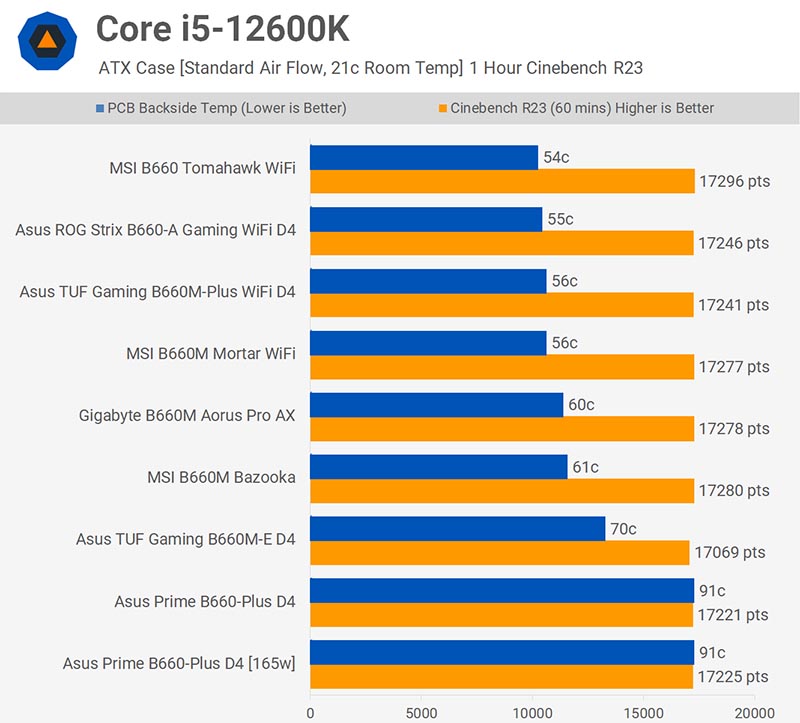

Тест плат с процессором Intel Core i5-12600K 6+4 Core ($289) - Core i5-12600K, комнатная температура 21С, стандартный воздушный поток, ATX корпус. 1 час прогона в Cinebench R23.


Intel B660 Express

С нагрузками около 120-130 Вт все эти платы справились, что позволило 12600K достичь максимальной производительности. Хотя надо сказать, Asus Prime B660-Plus показал не очень хорошие результаты. TUF Gaming B660M-E также был средним, что означает, что вам нужно потратить не менее 180 долларов на плату Asus на чипсете B660 для надежной работы VRM.
MSI заняла первое место с Tomahawk, который зарекомендовал себя как надежный исполнитель в нашем тестировании, в то время как Mortar хорошо работает за 180 долларов. Gigabyte B660M Aorus Pro AX также оказался надежным вариантом.

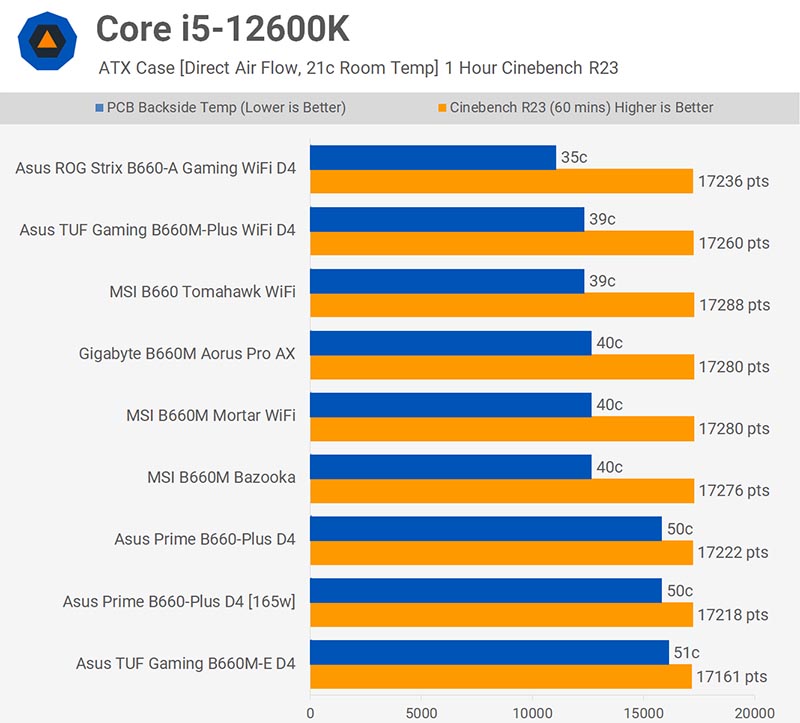

Core i5-12600K, комнатная температура 21С, прямой воздушный поток (используется СВО iCUE H170i Elite Capellix + дополнительный 120-мм вентилятор, обдувающий VRM), ATX корпус. 1 час прогона в Cinebench R23.


Intel B660 Express

Обдувая VRM воздухом, они с легкостью справлялись с нагрузкой 120-130 Вт 12600K, и даже платам Asus удалось остаться значительно ниже 60C.
Это шокирует, чтобы увидеть, какая разница в производительности существует между различными материнскими платами Intel B660. Это одинаково умопомрачительно, что Intel еще не обратила внимание на данную проблему.
Сейчас давайте поговорим больше о материнских платах, которые мы только что протестировали. Королем холма производительности B660 (без глупых цен) является MSI B660 Tomahawk Wi-Fi, поскольку он исключительно хорошо зарекомендовал себя в нашем тестировании. MSI Mortar - отличный вариант в форм-факторе mATX, как и Gigabyte B660M Aorus Pro AX.
Asus TUF Gaming B660M-E был некачественным с точки зрения VRM, и более дорогой TUF Gaming B660M-Plus тоже не удивил нас. Prime B660-Plus был слабым. Плата ASUS ROG Strix B660-A Gaming Wi-Fi D4, безусловно, работала хорошо, но это на 50 долларов дороже, чем Tomahawk. MSI доминировала с B660, что приятно видеть, потому что они серьезно относятся к производительности VRM.
Мы должны отметить, что если вы заинтересованы только в запуске чего-то вроде Core i5-12400 (или медленнее) и не планируете обновлять, то производительность VRM не является проблемой, а не тем, о чем вам нужно беспокоиться. Если вы только играете, то производительность VRM также меньше беспокоит, так как маловероятно, что ваш процессор будет максимальным в течение длительного периода времени.
Если две платы по одинаковой цене и обладают близким функционалом, то главный приоритет выбора - это качество VRM блока.
Сравнивая материнские платы в аналогичных ценовых диапазонах, вы можете определить, какие платы обеспечивают высокую производительность VRM. При прочих равных условиях это становится легким выбором.
Например, если вы хотите потратить не более 140 долларов на плату B660, вы можете выбрать MSI Pro B660M-A или Asus Prime B660M-A D4, и на основе наших тепловых данных VRM вы узнаете, что лучше для вашей системы.
