Upgrade ASUS N71JQ

Продолжаем рассматривать варианты апгрейда ноутбука: ASUS N71JQ – поговорим о USB 3.0, быстром твердотельном диске под систему и более быстрой памяти DDR3-1600. С помощью накопителя SanDisk Extreme с интерфейсом USB 3.0 (модель SanDisk Extreme SDCZ80-032G-X46) проверим скорость работы USB 3.0 порта. Немного информации о флешке:
USB-накопитель SanDisk Extreme отличается высочайшей скоростью передачи данных и большой емкостью при компактных размерах. Благодаря скорости передачи данных до 190 Мб/с, этот накопитель достигает десятикратного превосходства в скорости над обычными флеш-накопителями с интерфейсом USB 2.0. Даже на самые большие файлы ему потребуется всего несколько секунд. Вы сможете мгновенно перемещать и сохранять видео в формате HD, фотографии высокого разрешения и другие большие файлы.
Благодаря стильной черной расцветке внешний облик USB-накопителя SanDisk Extreme ничуть не уступает его характеристикам. Благодаря компактному и тонкому дизайну этот накопитель легко поместится в карман или сумочку.
Качественно выполненный выдвижной механизм разъёма USB, не проваливается при вставке в порт.
Еле заметная голубая подсветка индикатора работы флешки.
Корпус достаточно хлипкий, надо быть осторожнее когда флешка вставлена в порт, так как она прогибается.
Защита паролем с помощью программного обеспечения SanDisk SecureAccess. В комплекте с USB-накопителями SanDisk Extreme 3.0 поставляется эксклюзивное программное обеспечение SanDisk SecureAccess, позволяющее создать на USB-накопителе SanDisk личную папку, защищенную паролем. Для максимальной конфиденциальности файлы будут зашифрованы с помощью 128-разрядного алгоритма AES.
Покупателям USB-накопителей SanDisk Extreme 3.0 предоставляются 2 Гб в облачном хранилище YuuWaa для резервного копирования данных. Сайт YuuWaa обладает простым и удобным интерфейсом для резервного копирования файлов с USB-накопителя в безопасное облачное хранилище, в котором они будут доступны отовсюду и в любое время через любой браузер.
На USB-накопитель SanDisk Extreme предоставляется ограниченная пожизненная гарантия.
Рабочая температура: от 0 до 45C.
Размеры: 70,87 x 21,34 x 11,43 мм.

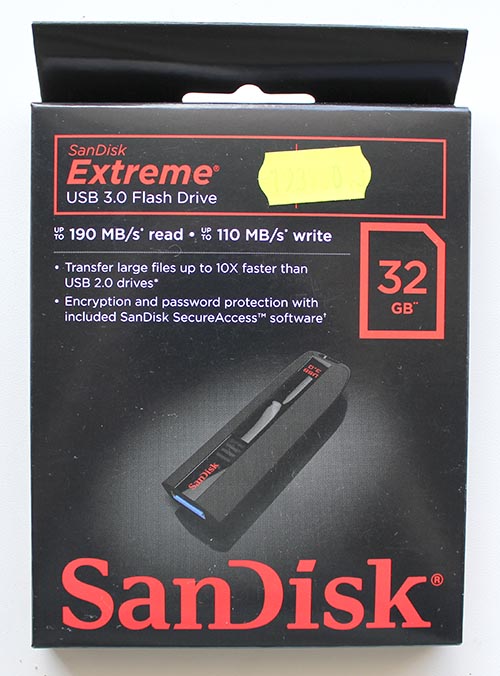

Фотографии флешки SanDisk Extreme SDCZ80-032G-X46. На коробке указана скорость чтения/записи: до 190/110 Мб/с.

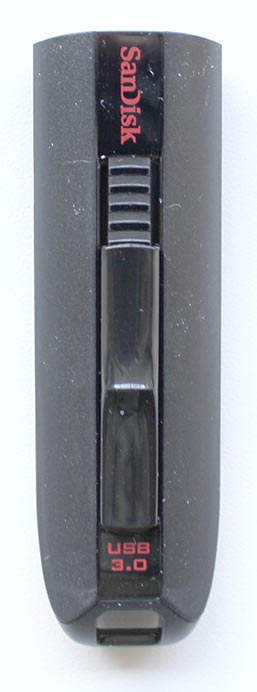

Флешка с закрытым USB 3.0 разъемом.

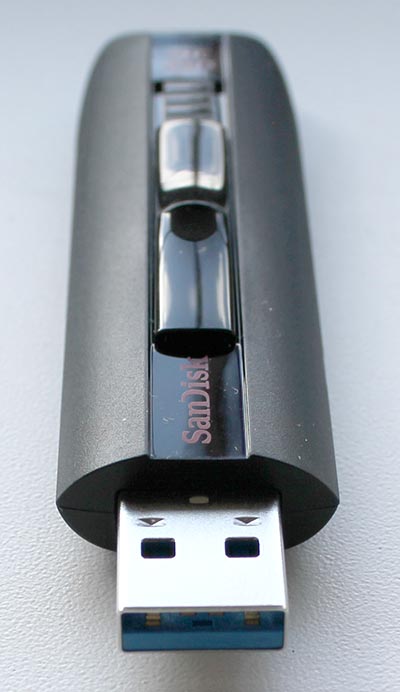

Флешка SanDisk Extreme SDCZ80-032G-X46 с открытым разъемом:

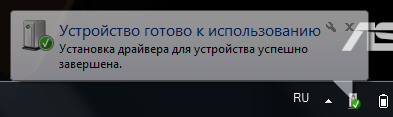

При подключении флешки к ноутбуку ASUS N71JQ, быстро всплывает надпись: Устройство готово к использованию.

Для замера скорости работы воспользуемся утилитой CrystalDiskMark 3.0.2f. Форматирование: FAT32. При работе от аккумуляторе со всеми включенными режимами по-умолчанию, порт работает как USB 2.0.

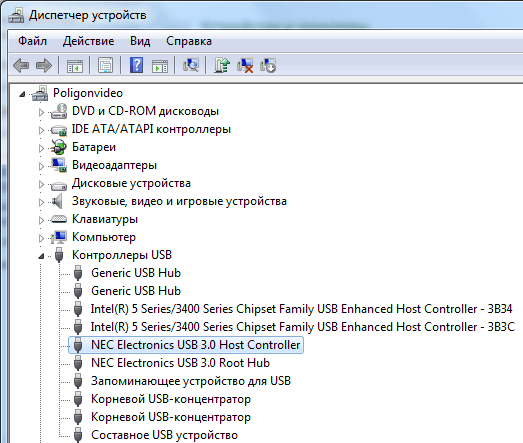

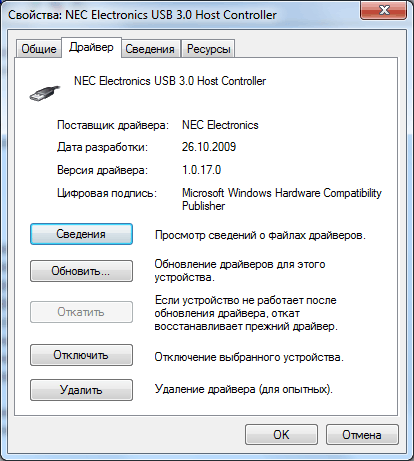

Идем в Диспетчер устройств > Контроллеры USB > NEC Electronics USB 3.0 Host Controller, нажимаем правую кнопку мыши и выбираем: Свойства.

Так как ноутбук ASUS N71JQ был одним из первых, кто получил интерфейс USB 3.0, то соответственно и чипсет там очень древний, тоже касается и драйверов к нему: текущая версия 1.0.17.0.

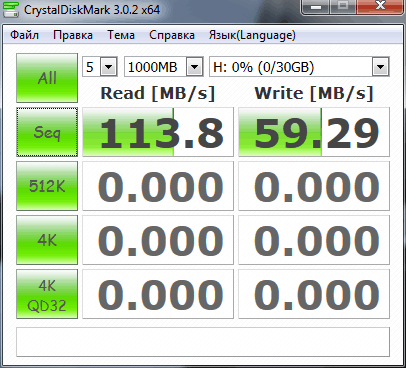

При подключении сетевого адаптера к ноутбуку ASUS N71JQ получаем уже результаты превышающие возможности интерфейса USB 2.0:

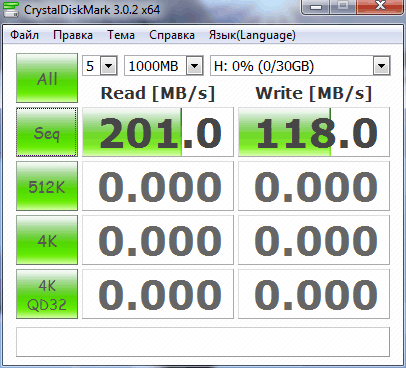

Тот же тест на этой рабочей станции (контроллер VIA VL800-08) при использовании порта на задней панели корпуса.



При использовании порта со встроенного контроллера в чипсет Intel Z77 Express.

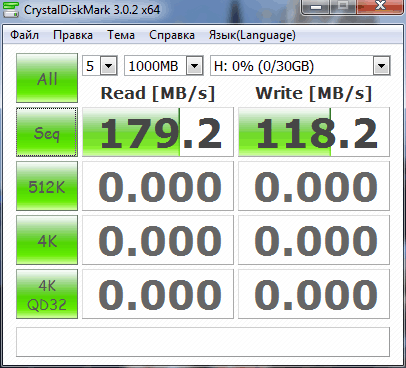

Тот же тест на ноутбуке MSI GE70 0ND-082XRU (контроллер интегрированный в чипсет в чипсет Intel Z77 Express) при работе от аккумулятора.



При работе от сетевого адаптера.

Так как тест по скорости сильно отличается (а в ноуте временно использовался штатный 5400 оборотов в минуту 2.5-дюймовый тихоходный винт), то позже он будет повторен, но уже в качестве системного будет использован скоростной твердотельный (SSD) диск.
Набор модулей памяти DDR3-1600: Corsair CMSX8GX3M2A1600C9 серии Vengeance. Это 8Гб комплект из 2х модулей памяти для использования в двухканальных чипсетах. Характеристики: SO-DIMM DDR3, 8Гб (2x4Гб), PC3-12800, 1600МГц, рабочее напряжение 1.5В. Тайминги, CAS Latency (CL): 9, RAS to CAS Delay (tRCD): 9, Row Precharge Delay (tRP): 9, Activate to Precharge Delay (tRAS): 24. Поддержка XMP (Intel Extreme Memory Profiles).

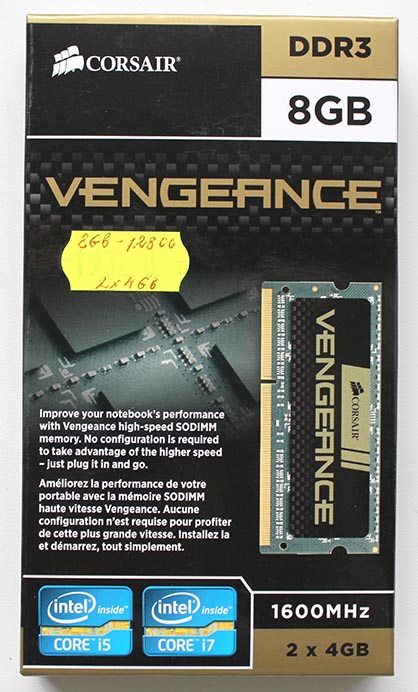

Фотографии набора: Corsair CMSX8GX3M2A1600C9, упаковочная коробка:

Это не радиаторы охлаждения, просто наклейки на чипах, но это не может быть минусом, так как у ноутбуков слишком плотно расположены слоты, и просто модули могут не поместиться. Хотя обычно использовались съемные радиаторы, и если возникали проблемы с установкой, им можно было демонтировать.

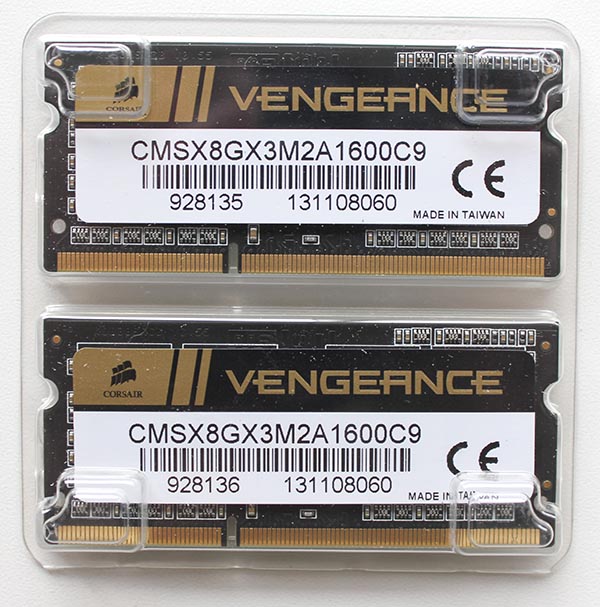

Блистер с модулями памяти с обратной стороны:

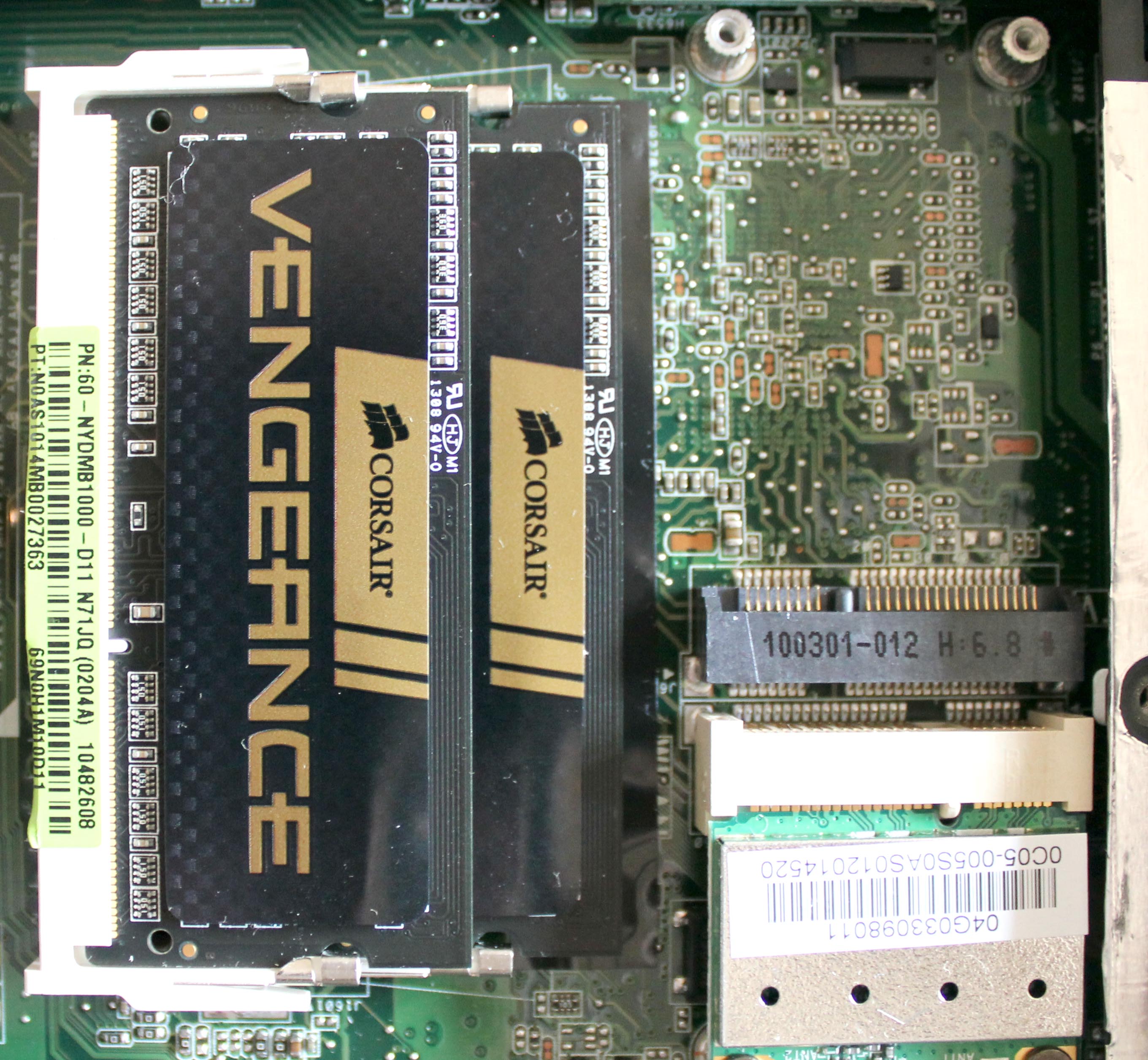

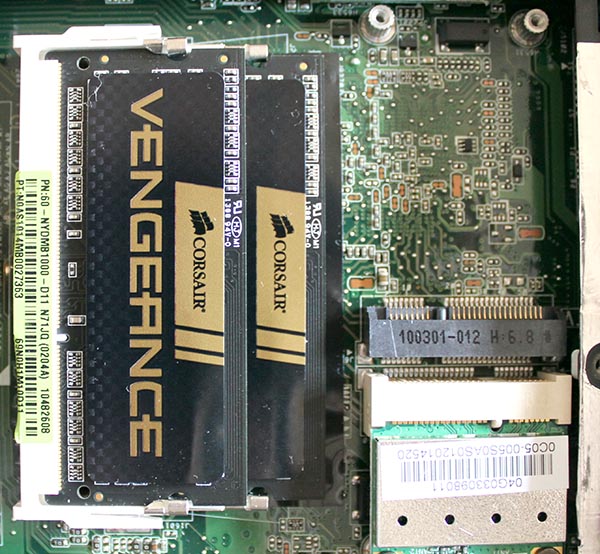

Модули памяти установленные в SO-DIMM слоты ноутбука ASUS N71JQ (фото кликабельно).

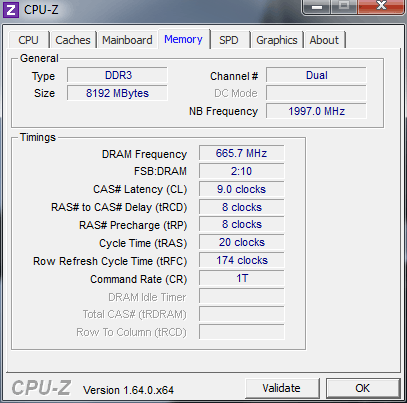

Смотрим характеристики памяти с помощью утилиты: CPU-Z, она работает на частоте 1333МГц с таймингами: 9-8-8-20.

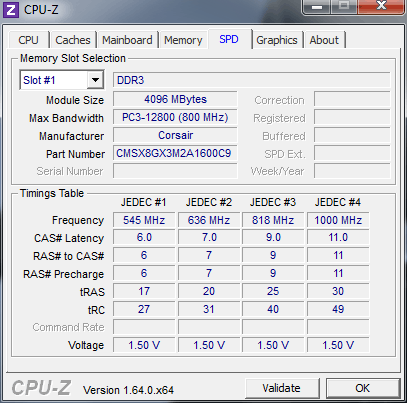

SPD информация о модулях памяти:



Читаем далее о твердотельном диске Plextor M5 Pro (PX-128M5P).
