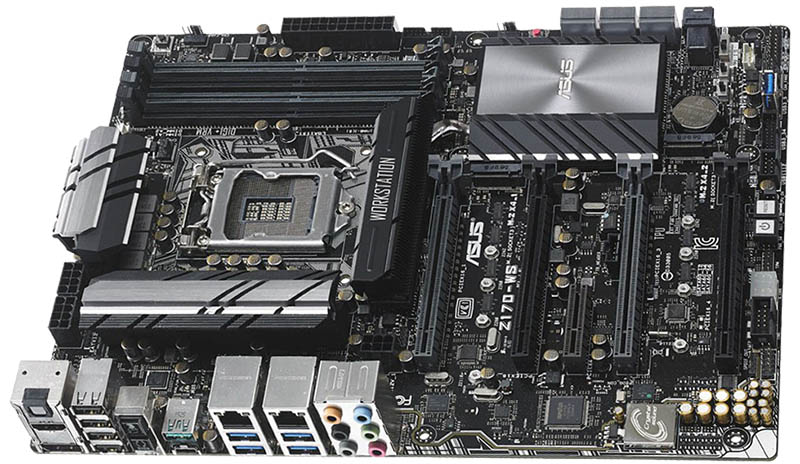

ASUS Z170-WS

ASUS Z170-WS

Системная плата ASUS Z170-WS создана на базе чипсета Intel Z170 и предназначена для построения рабочих станций и обеспечивает поддержку установки до четырех видеокарт.
Ключевые особенности системной платы ASUS Z170-WS:
- Поддержка многопроцессорных графических конфигураций на базе четырех видеокарт с интерфейсом PCI Express 3.0.
- Высокоскоростные интерфейсы: USB 3.1 (10 Гбит/с), два порта M.2 x4 (32 Гбит/с) и разъем U.2.
- Высококачественные компоненты серверного класса и поддержка широкого спектра видеокарт, контроллеров RAID и сетевых карт.
- Функция пятисторонней оптимизации и разъем для подключения помпы водяного охлаждения.
- Технология ASUS Pro Clock – улучшенная стабильность при экстремальном разгоне.
Материнская плата Z170-WS предназначена для создания мощных многопроцессорных графических конфигураций, в которые могут входить до четырех графических процессоров NVIDIA или AMD (причем поддерживается до четырех двухслотовых видеокарт). Она идеально подходит для таких задач, как проектирование, медицинские исследования, имитационное моделирование, визуализация. Наличие множества слотов расширения дает возможность наращивания функциональности рабочей станции за счет установки дополнительных устройств: контроллеров RAID, SSD корпоративного класса c интерфейсом PCI Express, плат видеозахвата и т.д.
Инновационные инженерные решения и премиальные компоненты являются залогом безупречной стабильности и надежности материнских плат ASUS, предназначенных для рабочих станций. Они не только обеспечивают непревзойденную энергоэффективность, но и увеличивают срок службы всего устройства.
Изготовленные в Японии твердотельные конденсаторы, которые применяются на данной материнской плате, обладают расчетным сроком службы до 12 тысяч часов при рабочей температуре на уровне 105С. Это значительно превышает возможности обычных компонентов.
Найти оптимальные настройки компьютера стало предельно просто – достаточно воспользоваться функцией 5-сторонней оптимизации от ASUS! С ее помощью можно легко получить максимальную производительность процессора или максимальную экономию электроэнергии, задать стабильные настройки цифровой системы питания, отрегулировать скорость работы вентиляторов и даже сконфигурировать сетевой контроллер и аудиосистему. Иными словами, с помощью этой функции вы легко можете оптимизировать свой компьютер под конкретные приложения, которые вы используете.
Энтузиасты могут разогнать свою систему как с помощью переключателя на плате, так и с помощью интерфейса утилиты ASUS AI Suite 3. Контроллер Turbo Processor Unit (TPU) обеспечивает тонкую настройку параметров разгона и расширенные средства мониторинга работы системы. Он дает бесконечную свободу в настройке параметров работы процессора и видеокарты для достижения нужной производительности в различных ситуациях.
Специальный генератор базовой частоты (BCLK), предназначенный для 6-го поколения процессоров Intel, позволяет устанавливать частоту BCLK на уровне 400 МГц и выше. Это эксклюзивное решение работает в тандеме с контроллером ASUS TurboV Processing Unit (TPU) в целях улучшения контроля над параметрами напряжения и базовой частоты при разгоне – обеспечивая новый захватывающий способ для достижения максимальных результатов.
Благодаря технологии ASUS T-Topology второго поколения, подразумевающей Т-образную топологию подключения слотов системной памяти, увеличивается ее разгонный потенциал. Именно это позволяет достичь частоты на уровне 3733 МГц при разгоне модулей памяти DDR4 на новых материнских платах ASUS.
Чтобы увеличить скорость работы пользовательской памяти до беспрецедентных значений, можно объединить пару твердотельных накопителей с интерфейсом PCIe в массив RAID 0.
Z170-WS оборудована разъемом U.2, который дает возможность владельцам материнской платы подключать к ней новейшие 2,5-дюймовые SSD-накопители с поддержкой протокола NVM Express. Эта уникальная технология использует максимальную пропускную способность шины PCI Express 3.0 x4 (32 Гбит/с), обеспечивая скорость обмена данными до 3,5 раз выше, чем традиционные SSD-накопители.
Используя четыре линии PCI Express 3.0/2.0, два интерфейса M.2/NVMe обеспечивают скорость передачи данных до 32 Гбит/с. Они идеально подходят для подключения современных твердотельных накопителей, в том числе в конфигурации RAID.
Данная материнская плата имеет встроенную поддержку двух портов USB 3.1 (одного Type-A и одного симметричного Type-С) с максимальной пропускной способностью 10 Гбит/с — это в два раза выше, чем у USB 3.0. Интерфейс USB 3.1 гарантирует обратную совместимость с устройствами, оборудованными USB-интерфейсом предыдущих версий. Эксклюзивная утилита ASUS USB 3.1 Boost позволяет повысить практическую пропускную способность USB 3.1.
В отличие от традиционных BIOS-систем ASUS UEFI BIOS обладает графическим интерфейсом с поддержкой мыши. Он имеет режимы для новичков и энтузиастов.
Сетевые контроллеры Intel славятся своей стабильной и эффективной работой при низком уровне загрузке центрального процессора. Установленный на материнской плате Z170-WS контроллер Ethernet оптимизирован разработчиками ASUS под сетевые игры.
Эксклюзивная функция Turbo LAN, работающая на базе технологии приоретизации трафика cFosSpeed, позволяет задать приоритеты использования пропускной способности сетевого соединения различными приложениями с помощью удобного пользовательского интерфейса. Даже будучи новичком, вы можете получить значительный прирост скорости – до 45%. Для опытных пользователей предлагается режим Advanced Mode.
Технология KeyBot модернизирует обычную клавиатуру, причем делает это мгновенно! Чтобы задействовать встроенный в материнскую плату микропроцессор KeyBot, необходимо подключить клавиатуру к специальному порту USB. Затем с помощью удобной утилиты вы сможете назначать макросы функциональным клавишам F1-F10, настраивать горячие клавиши для запуска любых приложений, включать компьютер и даже перепрошивать BIOS!
С помощью функции ASUS Media Streamer можно легко организовать трансляцию мультимедийных файлов с компьютера на мобильные устройства или совместимые телевизоры.
Специалисты ASUS сами являются энтузиастами. И именно поэтому сделали все, чтобы облегчить каждый этап создания и использования компьютера — начиная со сборки, настройки параметров и мониторинга системы и заканчивая обновлением прошивки и модернизацией ПК.
Характеристики ASUS Z170-WS:
Построена на чипсете: Intel Z170 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i7, Core i5, Core i3, Pentium и Celeron, вставляемыми в разъем LGA1151. Он отличается высокой стабильностью, производительностью и пропускной способностью. Z170 поддерживает до десяти портов USB 3.0, шесть портов SATA 6 Гбит/с и интерфейс M.2 (32 Гбит/с), а также позволяет использовать графическое ядро, встроенное в современные процессоры Intel.
Поддержка технологии Intel Turbo Boost 2.0.
Сокет: LGA 1151. Данная материнская плата совместима с процессорами Intel для разъема LGA1151, которые включают в себя интегрированное графическое ядро и контроллеры памяти и шины PCI Express с поддержкой двухканальной DDR4 SDRAM и 16 линий PCI Express 3.0/2.0.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 64Гбайта, поддержка двухканальной DDR4 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2400(O.C.) / 2133(O.C.). Совместимость с non-ECC модулями ОЗУ. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Поддержка Intel Extreme Memory Profile (XMP) 2.0.
Слоты расширения: 4х PCIe 3.0/2.0 x16 (работающие в режимах: x16, x16/x16, x16/x8/x8 или x8/x8/x8/x8), 1х PCIe 3.0 х4 (работающий в режиме х4 и использующий линии чипсета Intel Z170).
Дополнительные линии получены за счет использования 5-портового коммутатора PLX PEX8747 на 48 линий PCI Express 3.0.
Для переключения режимов работы слотов PCIe 3.0 x16 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 (8х штук) линий PCI Express 3.0.
Поддержка Multi-GPU конфигураций: AMD Quad-GPU CrossFireX и NVIDIA Quad-GPU SLI.
2х порта USB 3.1 (Type-C и Type-A) построенные на контроллере ASMedia ASM1142 (одна линия PCIe 3.0 это 8Гбит/с, здесь подключениечерез две линии PCIe 3.0 это 16Гбит/с), 9х USB 3.0 портов (4х построены за счет хаба ASMedia ASM1074) и 6х портов USB 2.0.
Высоковольтные лавинные диоды (TVS) и защитные конденсаторы для поверхностного монтажа и в DIP-корпусе.
2x M.2 слота (интерфейс PCIe 3.0 х4 и SATA) с поддержкой установки дисков типа 2242/2260/2280/22110, 1x U.2 разъем, 6х SATA 6.0 Гб/с с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
При использовании первого M.2 слота в любом режиме, отключаются два SATA 6 Гбит/с порта. Второй разъем M.2 выполнен разделяемым по портам PCIe 3.0 с разъемом U.2 и разделяемым с двумя портами SATA 6 Гбит/с в режиме SATA.
Два Gigabit LAN контроллера: Intel I219-LM и Intel I210-AT. Эксклюзивная функция Turbo LAN, работающая на базе технологии приоретизации трафика cFosSpeed, позволяет задать приоритеты использования пропускной способности сетевого соединения различными приложениями с помощью удобного пользовательского интерфейса. Даже будучи новичком, вы можете получить значительный прирост скорости – до 45%. Для опытных пользователей предлагается режим Advanced Mode.
Высокая скорость в играх – всегда. Сетевой контроллер Intel Gigabit Ethernet обеспечивает высокую скорость обработки пакетов TCP и UDP и снижает нагрузку на центральный процессор.
Ethernet-контроллеры, разработанные специалистами Intel, славятся своей стабильной и эффективной работой при низком уровне загрузке центрального процессора.
Используемый на данной плате сетевой контроллер поддерживает технологию GameFirst III, которая обеспечивает комфортную сетевую игру без «лагов» при одновременном использовании интернет-соединения несколькими приложениями. Вы можете выбрать один из четырех предустановленных режимов – Оптимизация, Игры, Онлайн-видео, Передача файлов.
Поддержка встроенного графического ядра Intel HD Graphics.
Видеовыходы: HDMI 2.0 и DisplayPort 1.2.
Для реализации видеовыхода HDMI 2.0 используется MegaChip MCDP2800.
Переключение между которыми осуществляется силами микросхемы ASMedia ASM1442K.
Поддержка технологии HDMI 2.0. Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
Данная материнская плата обладает высококачественной аудиосистемой на базе встроенного 8-канального звукового Realtek ALC1150.
Встроенное аудиорешение с превосходными характеристиками (соотношение сигнал/шум на уровне 115 дБ) наделяет данную материнскую плату впечатляюще чистым «голосом».
Четыре 4-контактных разъема для подключения системных вентиляторов и процессорного кулера.
Возможности Multi I/O обеспечены микросхемой NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портом COM, а также обеспечивает мониторинг.
1х разъем Trusted Platform Module (TPM).
128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0. В отличие от традиционных BIOS-систем ASUS UEFI BIOS имеет графический интерфейс с поддержкой мыши. Он предлагает режимы для начинающих пользователей и энтузиастов.
14-фазная (8+4+2) схема питания процессора. Преобразователь основан на цифровом ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM.
Регулятор напряжения питания процессора на плате является 12-канальным и основан на двух PWM-контроллерах Digi+VRM ASP14051. Cами каналы питания построены с использованием чипов International Rectifier IR3555, которые включают в себя два MOSFET-транзистора и драйвер.
Отборные компоненты – конденсаторы, дроссели и транзисторы.
Разъемы питания: 1x 24-pin ATX, 2x 8-pin ATX 12V и 6-pin EATX 12 V_1 (который используется при установке нескольких видеокарт).
Поддержка операционных систем: Microsoft Windows 10 и Windows 8.1/8/7.
Форм-фактор: ATX, 305х244мм.
Гарантия: 3 года.
Новость с сайта: www.asus.com.
