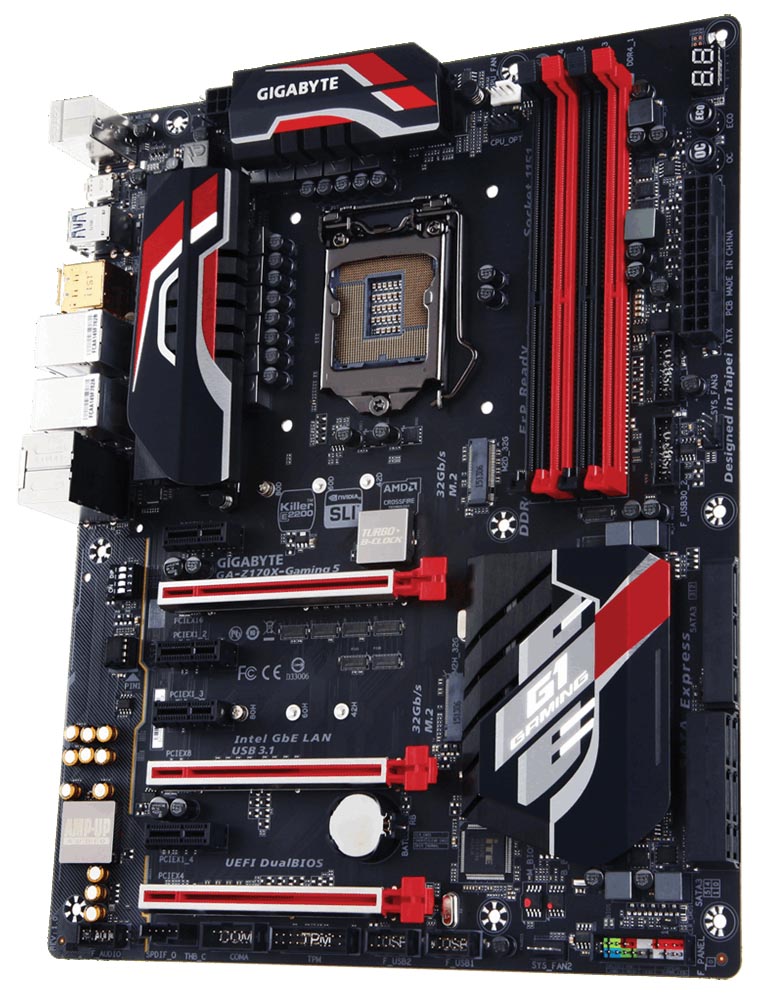

GIGABYTE GA-Z170X-Gaming 5-RU
GIGABYTE GA-Z170X-Gaming 5-RU (rev. 1.0) это высокопроизводительная материнская плата построенная на чипсете Intel Z170 Express с гибкими разгонными функциями и следующим функционалом: USB 3.1, два M.2 слота, USB DAC-UP.
Материнские платы GIGABYTE поддерживают новейшие потребительские NVMe SSD-накопители, демонстрирующие исключительную производительность. Оцените быстродействие устройств хранения данных для настольных ПК и рабочих станций на примере SSD-накопителей Intel 750-серии. В рамках спецификации NVM Express SSD-накопителями 750-серии компании Intel утилизировать до 4 линий PCIe 3.0, демонстрируя потрясающую производительность.
Питание процессора и других ключевых компонентов плат GIGABYTE 100-серии осуществляет 11-фазный модуль, оснащенный цифровыми PWM-контроллерами 4-поколения и регуляторами напряжения PowIRstage 3-поколения компании International Rectifier. Элементная база, представленная цифровыми контроллерами International Rectifier, генерирует необходимую мощность в требуемом диапазоне для наиболее энергоемких модулей и компонентов, что позволяет обеспечить требуемую надежность и гарантирует продолжительный срок службы изделия.
Идеальный сигнал и качественное питание для внешних ЦАП. Функция GIGABYTE USB DAC-UP – это порты шинного интерфейса USB, которые предназначены для подключения внешних ЦАП, обеспечивая их качественное питание на фоне минимальной шумовой составляющей. Преобразователи могут быть чувствительны к колебаниям мощности источника питания (в частности, от совокупной мощности, распределяемой между USB-портами). Именно по этой причине питание порта USB DAC-UP осуществляется изолированным источником с целью минимизации колебаний, влияющих на качество выходного сигнала.
В материнских платах GIGABYTE применяются позолоченные контакты процессорного разъема (толщина напыления 15 мкм), что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.
Интерфейс SATA Express объединяет преимущества PCI-Express и SATA интерфейсов, что позволяет обеспечить существенно более высокую пропускную способность и скорость передачи данных до 16 Гбит/с.
Твердотельные конденсаторы категории Durable Black с существенно увеличенным сроком службы. В материнских платах GIGABYTE применяются наиболее качественные твердотельные конденсаторы с увеличенным ресурсом эксплуатации, которые обеспечивают стабильную работу системы в любом режиме, включая экстремальные настройки OC. Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значение уровень загрузки ЦП – система будет стабильно работать в любом режиме. Эти эксклюзивные компоненты (корпус угольно-черного цвета) применяются исключительно в изделиях GIGABYTE.
Благодаря встроенной микросхеме тюнинга TURBO B-Clock, которой оснащены материнские платы GIGABYTE 100-серии, поклонники оверклокинга могут варьировать в широком диапазоне частоту шины BCLK. Средствами специализированной МС стало возможным линейно изменять значение частоты в диапазоне от 90 МГц до 500 МГц, устранив действовавшее ранее ограничение на пограничные значения с шагом дискретности 5%.
Благодаря функционалу интерфейса USB 3.1, новый USB-разъем Type-C обеспечивает скорость передачи данных до 10 Гбит/с. Таким образом, оснащенные контроллером Intel USB 3.1 изделия GIGABYTE с разъемом Type-C, можно с полным основанием позиционировать как наилучшее среди представленных на рынке решений.
Приложение GIGABYTE EasyTune – это простая в освоении фирменная утилита, которая позволяет выполнить тонкую настройку параметров системы, в частности отрегулировать напряжение питания и частоту ЦП и модулей ОЗУ в среде Windows. Благодаря функции Smart Quick Boost одним щелчком кнопки мыши можно инициировать процедуру оверклокинга в автоматическом режиме, добиваясь прироста производительности системы, когда это необходимо.
Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации системной платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе.
GIGABYTE Cloud Station состоит из нескольких уникальных приложений GIGABYTE, которые позволяют вашему смартфону / планшет общаться, обмениваться ресурсами, и контролировать настольные ПК с помощью беспроводной связи.
Материнские платы GIGABYTE оснащены двумя M.2-разъемами PCIe 3.0, и предоставляют возможность подключения SSD-накопителей средствами шины PCI-Express. Обеспечивая скорость передачи данных до 32 Гбит/с, два разъема M.2 предлагают идеальное решение для организации дисковых массивов, в том числе в режиме RAID.
В рамках концепции нового дизайна плат GIGABYTE на разъемах PCIe установлены экраны из нержавеющей стали, благодаря которым пластиковые колодки приобретают дополнительную защиту и готовы к инсталляции любых PCI Express плат расширения.
Среди ключевых преимуществ этой платы эксклюзивная технология GIGABYTE AMP-UP Audio, которая выводит на новый уровень возможности и функционал интегрированной аудиоподсистемы, позволяя по достоинству оценить реалистичность спецэффектов в играх, а также малейшие нюансы звучания инструментов в любимых музыкальных композициях или современных полнометражных фильмах.
Экранное разрешение 4К – это следующий этап в технологической цепочке обработки и преобразования HD-контента, который оперирует 4000 пикселей по горизонтальной оси (в 4 раза превышает типовое значение этого параметра), обеспечивая непревзойденную четкость изображения и потрясающий реализм. Платы GIGABYTEна аппаратном уровне поддерживают видеорежим 4K средствами интегрированного графического контроллера Intel HD Graphics и интерфейса HDMI.
HDMI (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу видеоконтента со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала по одному кабелю. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонент без сжатия и передача цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.
Разъем спецификации HDMI 2.0 обратно совместим с разъемом HDMI 1.4, при этом пропускная способность шинного HDMI-интерфейса составляет 18 Гбит/с, что почти вдвое превышает быстродействие соединения предыдущего поколения. Таким образом, открывается возможность одновременно транслировать несколько видеопотоков в оригинальном для современного кинематографа разрешении с соотношением сторон 21:9, обеспечивая максимальный комфорт и наилучшее визуальное восприятие видеоконтента.
Обновление BIOS на материнских платах GIGABYTE можно выполнить с помощью утилиты Q-Flash Plus в автоматическом режиме даже в отсутствии ЦП и модулей ОЗУ. Функционал Q-Flash Plus реализован средствами специализированного контроллера, причем, микрокод BIOS может быть обновлен даже в том случае, если невозможно загрузить систему. На платах установлен специальный светодиодный индикатор, который уведомит пользователя об успешном окончании процедуры обновления BIOS и готовности системы к загрузке в штатном режиме.
LED-трассировка зоны аудиоподсистемы (7 вариантов подсветки). Выберите цветовую схему трассировки в соответствии с предпочтениями, чтобы подчеркнуть индивидуальность вашего ПК. На выбор доступны 7 вариантов подсветки, которая придаст системе уникальный внешний вид.
Построена на чипсете: Intel Z170 Express – это новейший чипсет, оптимизированный для работы с процессорами Intel серий Core i7, Core i5, Core i3, Pentium и Celeron, вставляемыми в разъем LGA1151. Он отличается высокой стабильностью, производительностью и пропускной способностью. Z170 поддерживает до десяти портов USB 3.0, шесть портов SATA 6 Гбит/с и интерфейс M.2 (32 Гбит/с), а также позволяет использовать графическое ядро, встроенное в современные процессоры Intel.
Поддержка технологии Intel Turbo Boost 2.0.
Сокет: LGA 1151. Данная материнская плата совместима с процессорами Intel для разъема LGA1151, которые включают в себя интегрированное графическое ядро и контроллеры памяти и шины PCI Express с поддержкой двухканальной DDR4 SDRAM и 16 линий PCI Express 3.0/2.0.
4х 1.35В DDR4 DIMM сокета, максимальный объем памяти 64Гбайта, поддержка двухканальной DDR4 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400(O.C.) / 2133 МГц. Совместимость с non-ECC модулями ОЗУ. Полный список совместимых модулей ОЗУ размещен в разделе "Список совместимых модулей ОЗУ".
Поддерживаются модули памяти non-ECC UDIMM 1Rx8/2Rx8/1Rx16.
Поддерживаются модули памяти ECC UDIMM 1Rx8/2Rx8 (функционируют в режиме non-ECC).
Поддержка Intel Extreme Memory Profile (XMP) 2.0.
Слоты расширения: 2х PCIe 3.0 х16 (работают по схеме: х16, х8 + х8), 1х PCIe 3.0 х16 (работает по схеме: х4 и разделяет ресурсы по полосе пропускания с разъемом M2H_32G. Разъем PCIEX4 становится недоступен для системы, если в разъем M2H_32G установлен SSD-накопитель), 4х PCIe 3.0 x1.
Поддержка работы видеокартв режимах: 3-Way/2-Way AMD CrossFire и 2-Way NVIDIA SLI.
Два порта USB 3.1 (Type-C и Type-A) построенные на контроллере Intel используют две линии PCIe 3.0 (с пропускной способностью 16Гбит), 7х USB 3.0 портов и 8х портов USB 2.0 (два из них реализованы на GENESYS LOGIC USB 2.0 Hub).
Благодаря функционалу интерфейса USB 3.1, новый USB-разъем Type-C обеспечивает скорость передачи данных до 10 Гбит/с. Таким образом, оснащенные контроллером Intel USB 3.1 изделия GIGABYTE с разъемом Type-C, можно с полным основанием позиционировать как наилучшее среди представленных на рынке решений.
Чип Texas Instruments TPS65982 отвечает за питание порта USB (Type C) и высокоскоростное мультиплексирование.
Два M.2 слот (интерфейс PCIe 3.0 х4, 32 Гбит/с) с поддержкой установки дисков типа 2242/2260/2280/22110 и поддержкой RAID, 3x SATA Express со скоростью передачи данных до 16 Гбит/с (совместимый с шестью портами SATA 6.0 Гб/с чипсета Intel Z170 Express), 6х SATA 6.0 Гб/с с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
Чтобы увеличить скорость работы пользовательской памяти до беспрецедентных значений, можно объединить пару твердотельных накопителей с интерфейсом PCIe в RAID0-массив: M.2 + M.2.
Два Gigabit LAN контроллера: Intel i219-V и Killer E2201. Совместная работа контроллеров не предусмотрена.
Поддержка встроенного графического ядра Intel HD Graphics 510 (GT1) и 530 (GT2).
Видеовыходы: DisplayPort 1.2 и HDMI 1.4a.
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Clear Video HD.
Максимальный объем разделяемой памяти до 512 Мбайт.
8-канальный звуковой кодек построенный на Realtek ALC1150.
За возможности Multi I/O отвечает микросхема IT8628E.
Три 4-контактных разъема для подключения системных вентиляторов и процессорного кулера.
2x 128 Мбит ПЗУ. Поддержка DualBIOS. Лицензионный AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0.
GIGABYTE UEFI DualBIOS с поддержкой технологии Q-Flash Plus средствами специального USB-порта (USB-накопитель должен быть накопителем с интерфейсом USB 2.0). Отдельный чип IT8951E, отвечающий за функцию Q-Flash Plus (возможность прошить плату без процессора и оперативной памяти).
Разъемы питания: 1x 24-pin ATX, 1x 8-pin ATX 12V.
Поддержка операционных систем: Microsoft Windows 10 и Windows 8.1/8/7.
Форм-фактор: ATX, 305х244мм.
Гарантия: 3 года.
