Gigabyte GA-Z97MX-Gaming 5

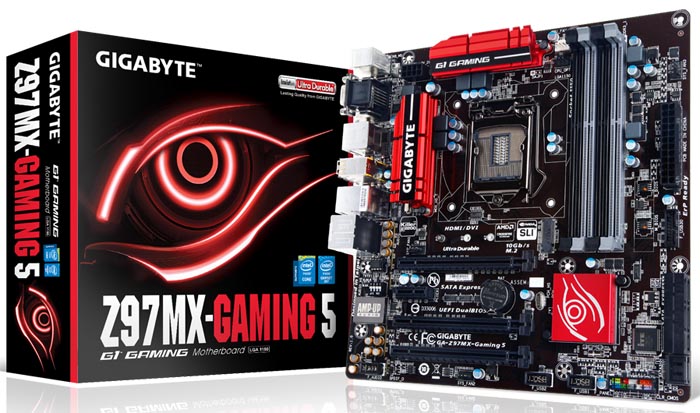

Gigabyte GA-Z97MX-Gaming 5 (rev. 1.0) это новая игровая системная плата форм-фактора Micro ATX с поддержкой процессоров Intel Core четвертого (Haswell Refresh) и пятого поколения (Broadwell-K) со слотоами: M.2 PCIe и SATA Express.
Материнские платы GIGABYTE семейства Gaming оснащены первоклассным Gigabit Ethernet-контроллером Killer E2200 компании Qualcomm Atheros, который демонстрирует значительно более высокое быстродействие обработки сетевого трафика по сравнению с типовыми решениями. Фирменная функция Advanced Stream Detect сетевого контроллера Killer E2200 предоставляет возможность идентифицировать и назначать приоритеты в рамках доступного сетевого трафика, а также формировать скоростной канал передачи данных для наиболее критичных приложений.
Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации системной платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе.
DVI (Digital Visual Interface) – стандарт, предназначенный для передачи видеосигнала без сжатия максимального качества на цифровые устройства, например ЖК-мониторы, цифровые проекторы, плазменные панели и др. Интерфейс DVI совместим с функцией HDCP (High-bandwidth Digital Content Protection), которая применяется для защиты цифрового контента, размещенного на носителях формата Blu-Ray / HD DVD и др.
Характеристики Gigabyte GA-Z97MX-Gaming 5 (rev. 1.0):
Построена на чипсете: Intel Z97 Express.
Поддержка процессоров: Core i7/Core i5/Core i3/Intel Pentium/Intel Celeron четвертого и пятого поколения (с версией биоса: F5).
Поддержка технологии Intel Turbo Boost 2.0.
Сокет: LGA 1150.
4х 1.5В DDR3 DIMM сокета, максимальный объем памяти 32Гбайта, поддержка двухканальной DDR3 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 МГц. Совместимость с non-ECC модулями ОЗУ.
Поддержка Intel Extreme Memory Profile (XMP).
Слоты расширения: 2х PCIe 3.0 х16, 1х PCIe 2.0 х16 (х4), 1х PCIe 2.0 x1.
Поддержка Multi-GPU конфигураций: 2-Way AMD CrossFire и 2-Way NVIDIA SLI. Технология AMD CrossFire обеспечивает бескомпромиссную производительность любителям игр, которые хотят видеть высокую частоту смены кадров вне зависимости от используемого разрешения экрана.
6х USB 3.0 портов, есть с поддержкой функции On/Off Charge. 8х портов USB 2.0.
Фирменная технология GIGABYTE On/Off Charge дает возможность заряжать ваш iPhone, iPad и iPod Touch даже в тот момент, когда ПК, к которому они подключены находится в состоянии ожидания или выключен (программное отключение). Логичное развитие концепции GIGABYTE 3x USB PowerBoost - функция On/Off Charge предполагает зарядку подключенных к USB-портам внешних устройств большим током (по сравнению с типовыми решениями). Это позволяет существенно сократить время зарядки, и завершить процедуру даже быстрее, чем от штатного зарядного устройства.
Примечание: При отсутствии на системной плате USB-порта с функцией ON/OFF Charge, процедуру зарядки мобильного устройства можно осуществить, подключив его к обычному USB-порту до того, как ПК будет переведен режим S4/S5.
На материнских платах GIGABYTE каждый USB-порт надежно защищен самовосстанавливающимся предохранителем, который обеспечивает гарантированное соединение и защиту информации в процессе передачи данных.
Группа из четырёх выходов USB 2.0 оснащена DC-DC конвертером RT8288A, что позволяет выдавать для них качественное питание, например: для подключения независимого ЦАП.
1х SATA Express, 1х M.2 PCIe слот (Socket 3, M key, type 2242/2260/2280 SATA & PCIe SSD), 6х SATA 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
Переключение между SATA Express и M.2 PCIe (а достепен только один вид подключения, так как они делят между собой две PCIe линии), происходит за счет использования коммутатора ASM1480.
Поддержка технологии Intel Smart Response, которая позволяет сделать SSD кэшем для жесткого диска и таким образом существенно ускорить работу.
1х Gigabit LAN контроллер: Qualcomm Atheros Killer E2201 LAN с high ESD Protection (с повышенной электростатической защитой). Материнские платы GIGABYTE подняли планку защищённости вашей системы, предоставив улучшенную защиту от электростатических разрядов (ESD) для портов Ethernet LAN и USB, как наиболее подверженным риску сбоев от статического электричества. Каждый LAN и USB порт работает в паре со специальным защитным фильтром который способен выдержать серьёзный электростатический разряд, что обеспечивает защиту системы от перепадов электричества и во время грозы.
I/O Controller: iTE IT8728.
Поддержка встроенного графического ядра Intel HD.
Видеовыходы: D-Sub, DVI-D, HDMI 1.4a (с поддержкой разрешения 4096 x 2160 @ 24 Hz).
Поддержка технологии HDMI 1.4a. Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
HDMI (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу видеоконтента со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала по одному кабелю. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонент без сжатия и передача цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
7.1-канальный звуковой кодек Realtek ALC1150 с операционным усилителем TI Burr Brown OPA2134 (с поддержкой апгрейда). Кодек Realtek ALC1150 поддерживает высококачественое воспроизведение 115dB SNR HD аудио и 104dB SNR записью аудио (ADC). Позолоченные аудио разъемы.
ОУ OPA2134PA от Texas Instruments позволяют рассчитывать на использование вместе с GA-Z97MX-Gaming 5 высокоимпедансных наушников, причем есть группа переключателей ответственна за варьирование коэффициента усиления с 2,5x до 6x.
В комплекте Sound Blaster X-Fi MB3 software suite.
Три разъема для подключения системных вентиляторов.
Две микросхемы 64Мбит BIOS. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0. Технология GIGABYTE DualBIOS с поддержкой загрузки с жестких дисков, объемом более 3Тбайта.
На системных платах GIGABYTE реализована уникальная технология GIGABYTE DualBIOS, призванная обезопасить одну из важнейших составляющих системной платы – BIOS. В рамках технологии DualBIOS на материнских платах GIGABYTE установлены две микросхемы BIOS – основная и резервная. Этот тандем надежно защищает микрокод BIOS от вирусных атак, аппаратных сбоев вызванных выходом из строя компонентов ПК, некорректных действий пользователя, допущенных при оверклокинге, а также от бросков напряжения в сети в процессе обновления BIOS.
Предлагая большее количество разъёмов для вентиляторов, чем когда либо прежде, системные платы GIGABYTE 9 серии предоставляют расширенные и улучшенные возможности управления системными вентиляторами и СО ЦП, с индивидуальными настройками воздушного потока и скорости через специальный цифровой контроллер.Технология GIGABYTE Smart Fan 2 позволяет вам настраивать и контролировать всю систему охлаждения ПК.
Технология Driver MOS минимизирует потери энергии и повышает энергоэффективность.
Применение специализированных конденсаторов для получения профессионального звука. Конденсаторы Nichicon MUSE создают звук высочайшего качества.
GIGABYTE использует только твердотельные конденсаторы и полевые транзисторы Low RDS(on) с пониженным сопротивлением канала, способные работать при высоких температурах на протяжении более 50,000 часов.
Поддержка операционных систем: Windows 8.1/8/7.
LAN Optimizer – это бесплатное приложение, которое вместе с сетевым контроллером обеспечивает эффективное управление сетевыми ресурсами, позволяет выбрать оптимальный профиль для различных типов сетевого трафика и назначить приоритет для критичных приложений (например, игры, трансляция потоков медиаконтента, службы доставки мгновенных сообщений или трафик веб-браузера). Управление всеми опциями LAN Optimizer автоматическое, что особенно важно для пользователей, не имеющих необходимого навыка управления домашней сетевой инфраструктурой.
Четырехканальный VRM построен на ШИМ-контроллере International Rectifier IR3564B + силовые элементы Vishay Intertechnology SiRA12DP.
Форм-фактор: Micro ATX, 244х244мм.
Гарантия: 3 года.
