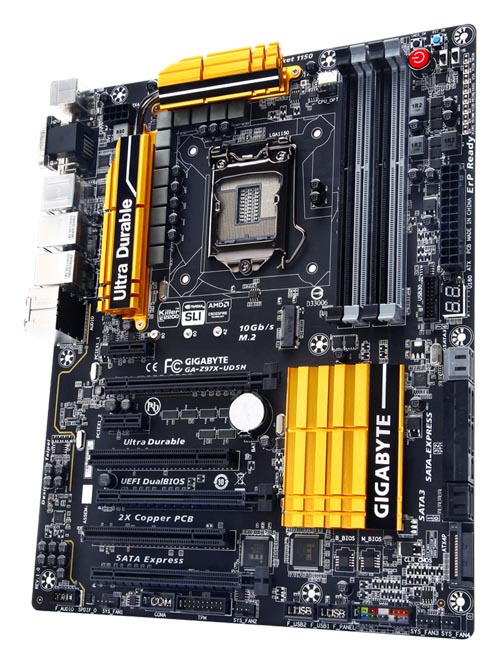

Gigabyte GA-Z97X-UD5H
Gigabyte GA-Z97X-UD5H (rev. 1.0) это новая системная плата для оверклокеров с поддержкой процессоров Intel Core пятого поколения (Haswell Refresh), и с интегрированным портом SATA Express.
Построена на чипсете: Intel Z97 Express.
Поддержка процессоров: Core i7/Core i5/Core i3 четвертого и пятого поколения.
Поддержка технологии Intel Turbo Boost 2.0.
Сокет: LGA 1150.
4х 1.5В DDR3 DIMM сокета, максимальный объем памяти 32Гбайта, поддержка двухканальной DDR3 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 МГц.
Поддержка Intel Extreme Memory Profile (XMP).
Слоты расширения: 3х PCIe 3.0 х16, 2х PCIe 2.0 x1 и 2х PCI 32/33.
Поддержка Multi-GPU конфигураций: 3-Way/2-Way AMD CrossFire и 2-Way NVIDIA SLI.
8х USB 3.0 портов (4х порта за счет чипсета Renesas uPD720210), есть с поддержкой функции On/Off Charge. 6х портов USB 2.0.
Фирменная технология GIGABYTE On/Off Charge дает возможность заряжать ваш iPhone, iPad и iPod Touch даже в тот момент, когда ПК, к которому они подключены находится в состоянии ожидания или выключен (программное отключение). Логичное развитие концепции GIGABYTE 3x USB PowerBoost - функция On/Off Charge предполагает зарядку подключенных к USB-портам внешних устройств большим током (по сравнению с типовыми решениями). Это позволяет существенно сократить время зарядки, и завершить процедуру даже быстрее, чем от штатного зарядного устройства.
Примечание: При отсутствии на системной плате USB-порта с функцией ON/OFF Charge, процедуру зарядки мобильного устройства можно осуществить, подключив его к обычному USB-порту до того, как ПК будет переведен режим S4/S5.
1 x M.2 PCIe разъем (Socket 3, M key, type 2242/2260/2280 поддержка SATA & PCIe SSD), 1 x SATA Express (пропускная способность 10 Gb/s), 8х SATA 6.0 Гб/с (два порта на контроллере Marvell 88SE9172), с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
Поддержка технологии Intel Smart Response, которая позволяет сделать SSD кэшем для жесткого диска и таким образом существенно ускорить работу.
Два Gigabit LAN контроллера: Qualcomm Atheros Killer E2201 и Intel GbE LAN (10/100/1000 Mbit).
I/O Controller: iTE IT8728.
Поддержка встроенного графического ядра Intel HD.
Видеовыходы: D-Sub, DVI-D, HDMI 1.4a (с поддержкой разрешения 4096 x 2160 @ 24 Hz).
Поддержка технологии HDMI 1.4a. Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
HDMI (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу видеоконтента со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала по одному кабелю. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонент без сжатия и передача цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
Максимальный объем shared памяти до 1Гбайта.
Экранирование звуковой подсистемы с LED подсветкой.
8-канальный звуковой кодек Realtek ALC1150 с высококачественным воспроизведением 115dB SNR HD аудио и 104dB SNR записью аудио (ADC). Поддержка технологий X-Fi Xtreme Fidelity и EAX Advanced HD 5.0.
7 разъемов для подключения системных вентиляторов.
Две микросхемы 128Мбит BIOS. AMI UEFI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b. Технология GIGABYTE DualBIOS с поддержкой загрузки с жестких дисков, объемом более 3Тбайта.
Предлагая большее количество разъёмов для вентиляторов, чем когда либо прежде, системные платы GIGABYTE 9 серии предоставляют расширенные и улучшенные возможности управления системными вентиляторами и СО ЦП, с индивидуальными настройками воздушного потока и скорости через специальный цифровой контроллер.Технология GIGABYTE Smart Fan 2 позволяет вам настраивать и контролировать всю систему охлаждения ПК.
Технология Driver MOS минимизирует потери энергии и повышает энергоэффективность.
Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации системной платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе.
Разъемы питания: 1x 24-pin ATX, 1x 8-pin ATX 12V, 1x PCIe.
Поддержка операционных систем: Windows 8.1/8/7.
Форм-фактор: ATX, 305х244мм.
Гарантия: 3 года.
Новость с сайта: www.gigabyte.com.
