Gigabyte GA-Z97X-SOC Force

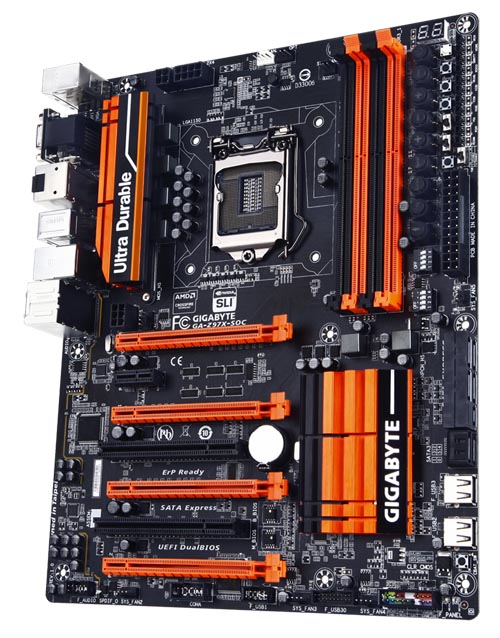

Gigabyte GA-Z97X-SOC Force (rev. 1.0) это новая системная плата для оверклокеров с поддержкой процессоров Intel Core пятого поколения (Haswell Refresh), и с интегрированным портом SATA Express.
Спецификацией материнских плат GIGABYTE 9-серии предусмотрена возможность организации режима 4-way AMD Crossfire и 2-way NVIDIA SLI. Архитектура платформы предоставляет первым трем графическим портам необходимое количество PCIe-линий средствами ЦП. Дополнительные PCIe-линии для организации полноценного режима Premium 4-way предоставляет PCH-концентратор (Platform Communication Hub) в составе чипсета Intel Z97 Express.
В материнских платах GIGABYTE 9-серии применяются передовые PWM-контроллеры и регуляторы напряжения PowIRstage производства компании International Rectifier. Эти 100% цифровые компоненты обеспечивают исключительное качество питания процессоров Intel Core 4- и 5-поколения. Пример для отраслевых стандартов, изначально разработанные для совместной работы PWM-контроллеры и регуляторы напряжения IR обеспечивают оптимальные параметры и эффективную работу модуля преобразования напряжения питания ключевых компонентов современного компьютера, что является непременным условием для проектирования высокопроизводительных ПК нового поколения.
Нажатие кнопки OC Ignition позволяет осуществить непрерывное питание на разъемы для подключения периферийных устройств (в частности, накопителей) и системных вентиляторов, при выключенном питании ЦП. Это может пригодиться, например, для выявления причин определенного рода ошибок, когда необходимо прогреть процессор до загрузочной температуры, или на этапе отладки системы жидкостного охлаждения, работающей совместно с системными вентиляторами.
Эксклюзивный дизайн печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления гарантирует безупречное качество полезного сигнала, обеспечивает эффективное теплорассеивание и безупречную работу ключевых компонентов и ПК в целом в условиях значительных нагрузок (в том числе, исключительную стабильность системы в режиме Overclocking).
В материнских платах GIGABYTE 9-серии применяются наиболее качественные твердотельные конденсаторы компаний Nippon Chemi-Con и Nichicon (цвет корпуса угольно-черный) с увеличенным сроком эксплуатации до 10 тыс. часов, обеспечивающие стабильную работу системы в любом режиме, включая экстремальные настройки OC. Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значение уровень загрузки ЦП – система будет стабильно работать в любом режиме.
Для полноценного функционирования большинства систем жидкостного охлаждения ЦП, выпускаемых сторонними производителями, требуется подключение вентилятора и помпы. На материнских платах GIGABYTE 9-серии установлены FAN-разъемы для подключения дополнительных вентиляторов системы охлаждения, включая разъем CPU OPT, предназначенный для вентилятора, который может быть подключен к водяной помпе и сконфигурирован с учетом непрерывной работы на полной скорости. Функция OPT Fan полезна и в том случае, когда требуется подключить к имеющейся системе охлаждения ЦП два вентилятора с целью повышения эффективности теплоотвода.
Характеристики Gigabyte GA-Z97X-SOC Force (rev. 1.0):
Построена на чипсете: Intel Z97 Express.
Поддержка процессоров: Core i7/Core i5/Core i3 четвертого и пятого поколения.
Поддержка технологии Intel Turbo Boost 2.0.
Сокет: LGA 1150.
4х 1.5В DDR3 DIMM сокета, максимальный объем памяти 32Гбайта, поддержка двухканальной DDR3 3300(O.C.) / 3200(O.C.) / 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 МГц.
Поддержка Intel Extreme Memory Profile (XMP).
Слоты расширения: 4х PCIe 3.0 х16, 1х PCIe 2.0 x1 и 2х PCI 32/33.
Поддержка Multi-GPU конфигураций: 4-Way/3-Way/2-Way AMD CrossFire и 2-Way NVIDIA SLI.
6х USB 3.0 портов, есть с поддержкой функции On/Off Charge. 8х портов USB 2.0.
Фирменная технология GIGABYTE On/Off Charge дает возможность заряжать ваш iPhone, iPad и iPod Touch даже в тот момент, когда ПК, к которому они подключены находится в состоянии ожидания или выключен (программное отключение). Логичное развитие концепции GIGABYTE 3x USB PowerBoost - функция On/Off Charge предполагает зарядку подключенных к USB-портам внешних устройств большим током (по сравнению с типовыми решениями). Это позволяет существенно сократить время зарядки, и завершить процедуру даже быстрее, чем от штатного зарядного устройства.
Примечание: При отсутствии на системной плате USB-порта с функцией ON/OFF Charge, процедуру зарядки мобильного устройства можно осуществить, подключив его к обычному USB-порту до того, как ПК будет переведен режим S4/S5.
1 x SATA Express (пропускная способность 10 Gb/s), 6х SATA 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage и Intel Smart Response), NCQ, AHCI и "Hot Plug".
Поддержка технологии Intel Smart Response, которая позволяет сделать SSD кэшем для жесткого диска и таким образом существенно ускорить работу.
1х Gigabit LAN контроллер: Qualcomm Atheros Killer E2201.
I/O Controller: iTE IT8728.
Поддержка встроенного графического ядра Intel HD.
Видеовыходы: DisplayPort 1.2, D-Sub, DVI-D, HDMI 1.4a (с поддержкой разрешения 4096 x 2160 @ 24 Hz).
Поддержка технологии HDMI 1.4a. Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор).
HDMI (High Definiton Multimedia Interface) - это мультимедийный интерфейс высокой четкости, который обеспечивает одновременную передачу видеоконтента со скоростью до 5 Гбит/с (в рамках базовой спецификации HDMI 1.0) и 8-канального HD-аудиосигнала по одному кабелю. Среди преимуществ HDMI-интерфейса – возможность передачи видео- и аудио-компонент без сжатия и передача цифрового контента в формате Full HD 1080p без потери качества (отсутствуют потери на операциях аналогово-цифрового преобразования сигнала, характерные для интерфейсов предыдущего поколения). Интерфейс HDMI совместим с функцией HDCP (High–bandwidth Digital Content Protection), которая обеспечивает защиту цифрового контента при воспроизведении дисков Blu-Ray, HD DVD и некоторых других форматов, распространяемых на защищенных носителях.
Поддержка технологий встроенного видеоадаптера: Intel Quick Sync Video, Intel InTru 3D, Intel Advanced Vector Extensions (AVX), Intel Clear Video HD.
Экранирование звуковой подсистемы с LED подсветкой.
Кодек ALC1150 – это 10 каналов ЦАП, средствами которых можно организовать воспроизведение сигнала в формате 7.1 плюс 2 независимых стереосигнала на выходе (многопоточная обработка) через аудиоразъемы на фронтальной панели. Два интегрированных АЦП поддерживают массив микрофонов, а также технологии Acoustic Echo Cancellation (AEC, компенсация эффекта эхо), Beam Forming (BF, формирование диаграммы направленности) и технологию Noise Suppression (NS, подавление шума). Благодаря фирменной технологии разработанной компанией Realtek, один из ключевых показателей аудиоподсистемы – соотношение сигнал/шум для кодека ALC1150 при воспроизведении составляет 115 дБ (ЦАП) и 104дБ – при записи (АЦП).
7 разъемов для подключения системных вентиляторов.
Две микросхемы 128Мбит BIOS. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b. Технология GIGABYTE DualBIOS с поддержкой загрузки с жестких дисков, объемом более 3Тбайта.
Установите полный контроль над вашей BIOS средствами нового настраиваемого интерфейса оболочки GIGABYTE UEFI DualBIOS, позволяющей управлять разгонным потенциалом через настройки производительности в режиме реального времени. Новый эксклюзивный режим Dashboard с помощью курсора мыши и закладок для быстрой навигации предоставляет пользователю оперативный доступ к ключевым параметрам системной платы – в частности напряжение питания и температура ЦП, видеоподсистема, ОЗУ:
- Полностью настраиваемый пользовательский интерфейс графической оболочки BIOS.
- Настройка параметров разгона и производительности в режиме реального времени.
- Точное управление мышью и горячими клавишами для быстрой навигации.
Технология Driver MOS минимизирует потери энергии и повышает энергоэффективность.
Применение специализированных конденсаторов для получения профессионального звука. Конденсаторы Nichicon MUSE создают звук высочайшего качества.
Кнопка Quick Boost на задней панели - оверклокинг одним нажатием!
Поддержка: OC Ignition, OC DIMM and OC PCIe Switch, OC Touch, OC PEG.
Разъемы питания: 1x 24-pin ATX, 1x 8-pin ATX 12V, 1x 4-pin ATX 12V + 1x OC PEG.
Поддержка операционных систем: Windows 8.1/8/7.
Форм-фактор: ATX, 305х244мм.
Гарантия: 3 года.
